KHA 18 LTX BL 24 Quick Set ISA - Hamer METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Accuhamerboor
Merk	Metabo
Model	KHA 18 LTX BL 24 Quick Set ISA
Nominale spanning	18 V
Batterijtype	Li-ion, CAS-systeem (Cordless Alliance System)
Boordiameter (beton)	24 mm
Motor	Borstelloze motor
Werkingsmodi	Boren, boren met hamerslag, beitelen
Opneemhouder	SDS-Plus
Systeem voor wisselen van gereedschap	Quick Set ISA (snelwissel zonder sleutel)
Onbelast toerental	0 - 1200 t/min
Hamerslagfrequentie	0 - 5000 slagen/min
Hamerslagenergie	2,4 J
Gewicht	3,2 kg (met accu)
Verlichting	Geïntegreerde LED
Handgreep	Antivibratie ergonomische handgreep
Toerentalregeling	Ja, elektronisch
Motorrem	Ja
Spindelvergrendeling	Ja
Herstartbeveiliging	Ja
Onderhoud	Reinig regelmatig de ventilatiesleuven; bewaar op een droge plaats
Repareerbaarheid	Metabo after-sales service; reserveonderdelen beschikbaar via CAS-netwerk
Leveringsinhoud	1 accu 18 V, snellader, transportkoffer

Veelgestelde vragen - KHA 18 LTX BL 24 Quick Set ISA METABO

Hoe vervang ik de bit op de Metabo KHA 18 LTX BL 24 Quick Set ISA?

Gebruik het Quick Set ISA-systeem: trek de huls naar achteren, steek de SDS-Plus bit tot de aanslag, laat de huls los. Controleer of het gereedschap goed vergrendeld is.

Welke accu's zijn compatibel met deze hamer?

De KHA 18 LTX BL 24 Quick Set ISA gebruikt Metabo of CAS (Cordless Alliance System) 18 V accu's, bij voorkeur Li-ion met een capaciteit van 2 tot 10 Ah.

Kan ik deze hamer gebruiken om metaal te boren?

Ja, in de boormodus zonder hamerslag. Gebruik een geschikte HSS-boor en een gematigde snelheid. De elektronische toerentalregeling maakt het mogelijk de snelheid aan te passen.

Hoe activeer ik de beitelmodus?

Draai de moduskeuzering naar het beitelsymbool (alleen hamer). Het gereedschap kan dan worden gebruikt voor licht beitelen, bijvoorbeeld om tegels te verwijderen.

Wat te doen als de accu niet oplaadt?

Controleer of de lader is aangesloten en de accu correct is geplaatst. Als het waarschuwingslampje knippert, is de accu mogelijk defect of buiten het temperatuurbereik (0-50 °C).

Hoe reinig en onderhoud ik het gereedschap?

Reinig de ventilatiesleuven met een zachte borstel. Veeg de behuizing af met een vochtige doek. Gebruik geen oplosmiddelen. Bewaar op een droge plaats, beschermd tegen vorst.

Welke soorten bits kan ik gebruiken?

Gebruik SDS-Plus bits: hamerboren, beitels, gatenzagen. De opneemhouder accepteert ook adapters voor standaard boorkoppen.

Hoe vervang ik de accu tijdens gebruik?

Druk op de twee zijranden van de accu en trek deze naar beneden om te verwijderen. Plaats een nieuwe accu door deze te laten glijden tot hij vastklikt.

Is deze hamer uitgerust met een motorrem?

Ja, de motorrem stopt de bit snel nadat de schakelaar wordt losgelaten, wat de veiligheid en precisie verbetert.

Waar kan ik reserveonderdelen vinden of het apparaat laten repareren?

Neem contact op met de Metabo after-sales service via www.metabo.com of een erkende dealer. Onderdelen zijn verkrijgbaar via het CAS-netwerk.

GEBRUIKSAANWIJZING KHA 18 LTX BL 24 Quick Set ISA METABO

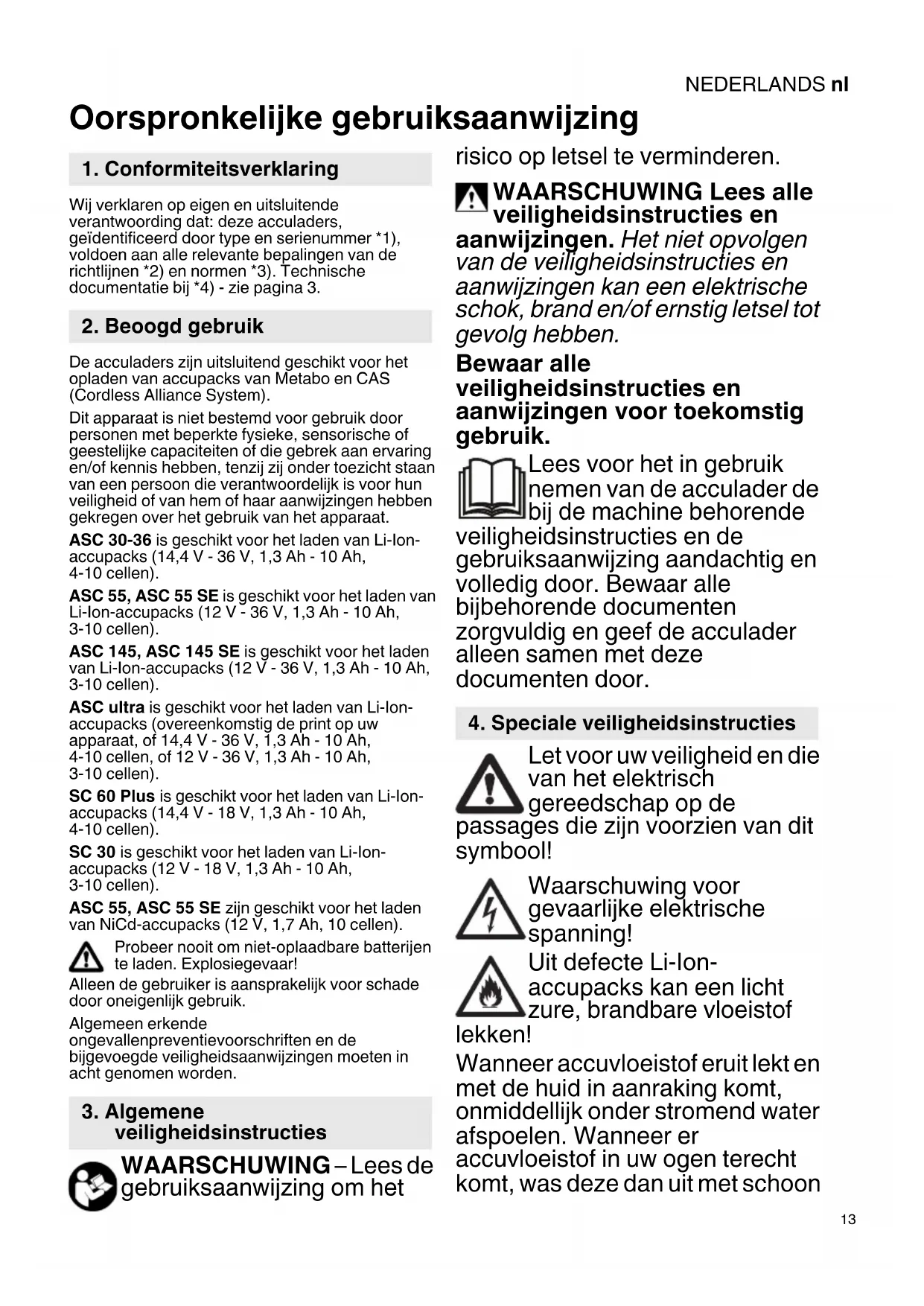

nl Oorspronkelijke gebruiksaanwijzing 13

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording dat: deze acculaders, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.

2. Beoogd gebruik

De acculaders zijn uitsluitend geschikt voor het opladen van accupacks van Metabo en CAS (Cordless Alliance System).

Dit apparaat is niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 30-36 is geschikt voor het laden van Li-Ion-occupacks (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen).

ASC 55, ASC 55 SE is geschikt voor het laden van Li-Ion-occupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 145, ASC 145 SE is geschikt voor het laden van Li-lon-occupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC ultra is geschikt voor het laden van Li-Ion-accupacks (overeenkomstig de print op uw apparaat, of 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen, of 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

SC 60 Plus is geschikt voor het laden van Li-Ion-occupacks (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 cellen).

SC 30 is geschikt voor het laden van Li-Ion-occupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 55, ASC 55 SE zijn geschikt voor het laden van NiCd-occupacks (12 V, 1,7 Ah, 10 cellen).

Probeer nooit om niet-oplaadbare batterijen te laden. Explosiegevaar!

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

Algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen moeten in acht genomen worden.

3. Algemene veiligheidsinstructies

WAARSCHUWING – Lees de gebruiksaanwijzing om het

risico op letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsinstructies en

aanwijzingen. Het niet opvolgen van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defecte Li-Ion- accupacks kan een licht zure, brandbare vloeistof

lekken!

Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon

NEDERLANDSnl

water en zoek onmiddellijk een arts op voor behandeling!

Volledig geladen accupacks niet opnieuw laden!

Alleen voor gebruik binnenshuis.

Bescherm de acculader tegen vocht!

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkgebied!

Bewaar uw acculader op een voor kinderen ontoegankelijke plek!

Trek bij rookontwikkeling of brand in de acculader onmiddellijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defecte accupacks!

In omgevingen met een hoge metaalstof-belasting mag u accupacks niet met AIR COOLED-acculaders laden.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Accupack (niet bij de leveringsomvang inbegrepen)
2 Schuifbevestiging
3 Indicatielampje
4 Waarschuwings-led

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en frequentie overeenkomt met de netspanning. Apparaten zoals deze, die gelijkstroom opwekken, kunnen eenvoudige differentieelschakelaars beïnvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30 mA.

Zorg er voor de ingebruikname van de acculader voor dat de ventilatiesleuven vrij zijn. Minimale afstand tot andere voorwerpen min. 5 cm!

6.1 Zelftest

Steek de stekker in het stopcontact.

De waarschuwings-led (4) en het indicatielampje (3) gaan na elkaar ca. 1 seconde aan, de ingebouwde ventilator draait ca. 5 seconden.

7. Gebruik

7.1 Accupack opladen

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

Het indicatielampje (3) knippert.

Aanwijzing: Om bij Li-lon-occupacks de laadtoestand te laten weergeven eerst het accupack uit de acculader nemen en vervolgens op de knop van het accupack drukken.

7.2 Conditieladen

Wanneer het laden is beeindigd, schakelt de acculader automatisch over op conditieladen.

Het accupack kan in de acculader blijven zitten en is zodoende altijd gereed voor gebruik.

Het indicatielampe (3) brandt continu.

8. Storing

8.1 Waarschuwings-led (4) brandt continu

Accupack wordt niet opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het accupack tussen 0°C en 50°C, dan begint het laden automatisch.

8.2 Waarschuwings-led (4) knippert

• Accupack defect. Accupack direct uit de acculader nemen.
• Accupack is niet goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Als de stroomkabel van dit apparaat beschadigd is, dient het door de fabrikant of zijn klantenservice of een soortgelijk gekwalificeerde persoon vervangen te worden, om gevaren te voorkomen.

Neem voor acculaders van Metabo die gerepareerd dienen te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

U = spanningsbereik van het accupack

^1) Afhankelijk van de restcapaciteit en de temperatuur van het accupack kunnen de werkelijke laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het laden: 0°C tot 40°C.
