Producttype	Draadloze boorhamer
Merk	Metabo
Model	Set KH 18 LTX 24
Nominale spanning	18 V
Batterijtype	Li-Ion (CAS)
Inbegrepen batterijcapaciteit	2,0 Ah
Inclusief lader	Ja (ASC 30 of equivalent)
Klapenergie	2,0 J
Toerental onbelast	0 - 1400 omw/min
Slagfrequentie	0 - 4500 slagen/min
Gereedschapshouder	SDS-plus
Gewicht (met batterij)	3,5 kg
Afmetingen (L x H)	300 x 200 mm
Laadomgevingstemperatuur	0 °C tot 40 °C
Laadtijd (2,0 Ah)	30 min
Beschermingsklasse	II
Veiligheid	Overbelastingsbeveiliging, waarschuwingsindicator
Onderhoud	Reinig de ventilatiesleuven, niet onderdompelen
Repareerbaarheid	Reparatie door specialist, reserveonderdelen beschikbaar

Veelgestelde vragen - Set KH 18 LTX 24 METABO

Hoe laad ik de batterij van de Set KH 18 LTX 24 op?

Plaats de batterij volledig in de schuifgleuf van de lader. Het controlelampje knippert. Het laden stopt automatisch. Gebruik uitsluitend de meegeleverde lader.

Welk type batterij moet ik gebruiken met deze boorhamer?

Gebruik compatibele Li-Ion batterijen van het CAS (Cordless Alliance System) van 12 V tot 36 V, capaciteit 1,3 Ah tot 10 Ah. De meegeleverde batterij is 18 V / 2,0 Ah.

Wat moet ik doen als het rode waarschuwingslampje blijft branden?

Dit geeft een te hoge of te lage temperatuur aan. Wacht tot de batterij tussen 0 °C en 50 °C is, zodat het laden automatisch hervat.

Het waarschuwingslampje knippert, wat moet ik doen?

Verwijder de batterij onmiddellijk uit de lader: deze is waarschijnlijk defect. Probeer geen beschadigde batterij op te laden.

Kan ik de batterij na het laden op de lader laten zitten?

Ja, de lader schakelt over naar onderhoudsmodus. De batterij blijft permanent gebruiksklaar. Het controlelampje blijft continu branden.

Hoe vervang ik de boor op de KH 18 LTX 24?

De gereedschapshouder is SDS-plus. Trek de huls naar achteren, plaats de boor en laat los. Controleer de vergrendeling.

Welke veiligheidsmaatregelen moet ik nemen?

Lees de volledige gebruiksaanwijzing. Bescherm de lader tegen vocht, laad geen niet-oplaadbare batterijen op, en houd kinderen uit de buurt. Haal de stekker eruit bij rookontwikkeling.

Kan ik de lader gebruiken voor andere Metabo-batterijen?

Ja, de lader is geschikt voor Metabo- en CAS Li-Ion-batterijen (sommige compatibele NiCd-modellen). Raadpleeg de tabel in de gebruiksaanwijzing.

Hoe maak ik de lader schoon?

Haal de stekker uit het stopcontact. Reinig de ventilatiesleuven met een stofzuiger of een zachte borstel. Gebruik geen water.

Waar vind ik reserveonderdelen of kan ik het apparaat laten repareren?

Neem contact op met uw Metabo-vertegenwoordiger. Reparaties moeten worden uitgevoerd door een specialist. Zie de adressen op www.metabo.com.

GEBRUIKSAANWIJZING Set KH 18 LTX 24 METABO

nl Oorspronkelijke gebruiksaanwijzing 13

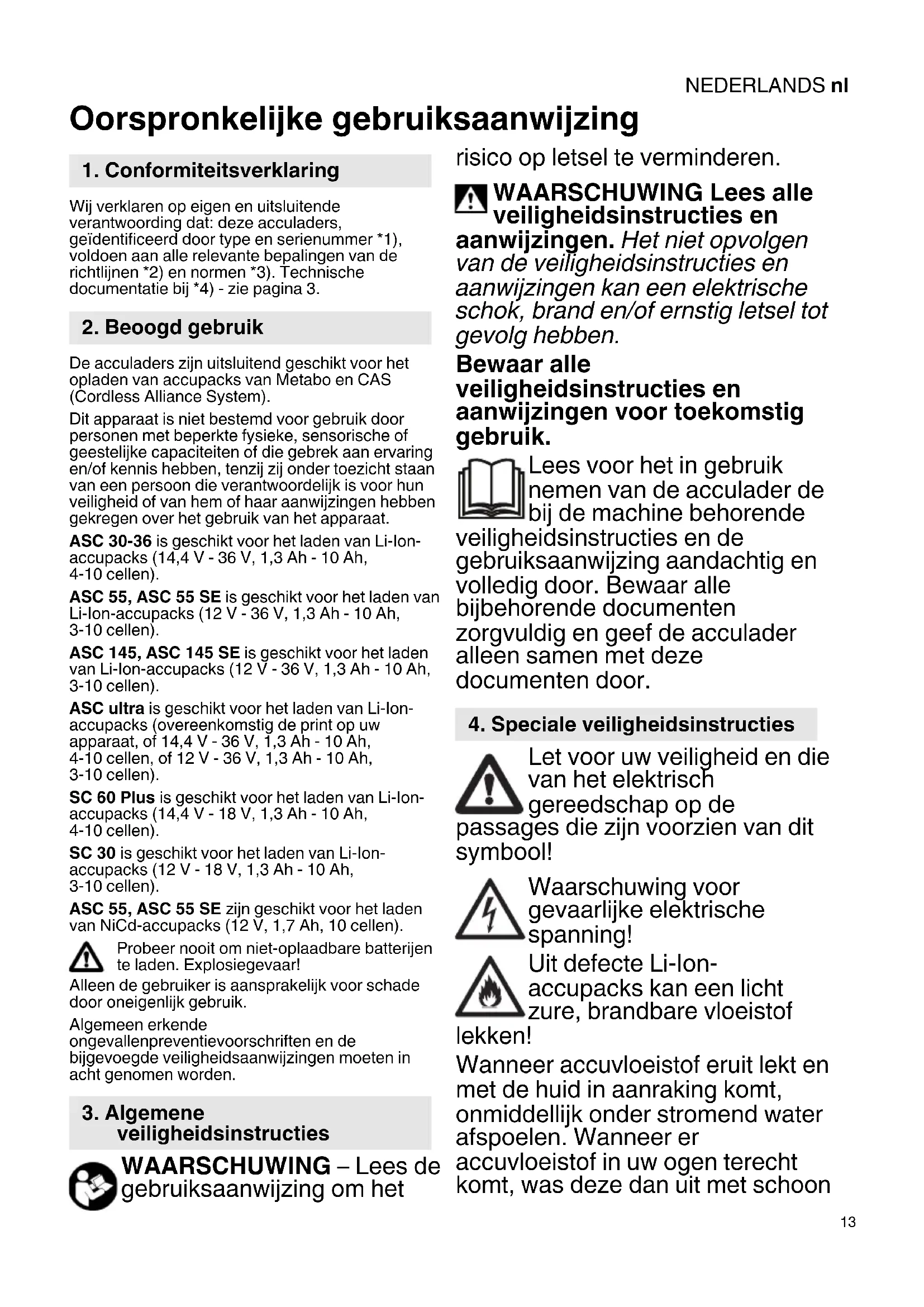

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording dat: deze acculaders, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.

2. Beoogd gebruik

De acculaders zijn uitsluitend geschikt voor het opladen van accupacks van Metabo en CAS (Cordless Alliance System).

Dit apparaat is niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 30-36 is geschikt voor het laden van Li-Ion-occupacks (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen).

ASC 55, ASC 55 SE is geschikt voor het laden van Li-Ion-occupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 145, ASC 145 SE is geschikt voor het laden van Li-Ion-occupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC ultra is geschikt voor het laden van Li-Ion-occupacks (overeenkomstig de print op uw apparaat, of 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen, of 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

SC 60 Plus is geschikt voor het laden van Li-Ion-occupacks (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 cellen).

SC 30 is geschikt voor het laden van Li-Ion-occupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 55, ASC 55 SE zijn geschikt voor het laden van NiCd-occupacks (12 V, 1,7 Ah, 10 cellen).

Probeer nooit om niet-oplaadbare batterijen te laden. Explosiegevaar!

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

Algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen moeten in acht genomen worden.

3. Algemene veiligheidsinstructies

WAARSCHUWING – Lees de gebruiksaanwijzing om het

risico op letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsinstructies en

aanwijzingen. Het niet opvolgen van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defecte Li-Ion- accupacks kan een licht zure, brandbare vloeistof

lekken!

Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon

NEDERLANDSnl

water en zoek onmiddellijk een arts op voor behandeling!

Volledig geladen accupacks niet opnieuw laden!

Alleen voor gebruik binnenshuis.

Bescherm de acculader tegen vocht!

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkgebied!

Bewaar uw acculader op een voor kinderen ontoegankelijke plek!

Trek bij rookontwikkeling of brand in de acculader onmiddellijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defecte accupacks!

In omgevingen met een hoge metaalstof-belasting mag u accupacks niet met AIR COOLED-acculaders laden.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Accupack (niet bij de leveringsomvang inbegrepen)
2 Schuifbevestiging
3 Indicatielampje
4 Waarschuwings-led

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en frequentie overeenkomt met de netspanning. Apparaten zoals deze, die gelijkstroom opwekken, kunnen eenvoudige differentieelschakelaars beïnvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30 mA.

Zorg er voor de ingebruikname van de acculader voor dat de ventilatiesleuven vrij zijn. Minimale afstand tot andere voorwerpen min. 5 cm!

6.1 Zelftest

Steek de stekker in het stopcontact.

De waarschuwings-led (4) en het indicatielampje (3) gaan na elkaar ca. 1 seconde aan, de ingebouwde ventilator draait ca. 5 seconden.

7. Gebruik

7.1 Accupack opladen

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

Het indicatielampje (3) knippert.

Aanwijzing: Om bij Li-lon-occupacks de laadtoestand te laten weergeven eerst het accupack uit de acculader nemen en vervolgens op de knop van het accupack drukken.

7.2 Conditieladen

Wanneer het laden is beëindigd, schakelt de acculader automatisch over op conditieladen.

Het accupack kan in de acculader blijven zitten en is zodoende altijd gereed voor gebruik.

Het indicatielampe (3) brandt continu.

8. Storing

8.1 Waarschuwings-led (4) brandt continu

Accupack wordt niet opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het accupack tussen 0°C en 50°C, dan begint het laden automatisch.

8.2 Waarschuwings-led (4) knippert

• Accupack defect. Accupack direct uit de acculader nemen.
• Accupack is niet goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Als de stroomkabel van dit apparaat beschadigd is, dient het door de fabrikant of zijn klantenservice of een soortgelijk gekwalificeerde persoon vervangen te worden, om gevaren te voorkomen.

Neem voor acculaders van Metabo die gerepareerd dienen te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

U = spanningsbereik van het accupack

^1) Afhankelijk van de restcapaciteit en de temperatuur van het accupack kunnen de werkelijke laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het laden: 0°C tot 40°C.

Wijzigingen in het kader van technische verbeteringen voorbehouden.

□ Apparaat van beveiligingsklasse II \~ wisselstroom
