Өнім түрі	Сымсыз балға бұрғы
Бренд	Metabo
Модель	Set KH 18 LTX 24
Номиналды кернеу	18 V
Батарея түрі	Li-Ion (CAS)
Қоса берілген батарея сыйымдылығы	2,0 Ah
Зарядтағыш қоса беріледі	Иә (ASC 30 немесе балама)
Соққы энергиясы	2,0 J
Бос жүріс жылдамдығы	0 - 1400 айн/мин
Соққы жиілігі	0 - 4500 соққы/мин
Құрал ұстағыш	SDS-plus
Салмақ (батареямен)	3,5 кг
Өлшемдер (Ұ x Би)	300 x 200 мм
Зарядтау кезіндегі қоршаған орта температурасы	0 °C - 40 °C
Зарядтау уақыты (2,0 Ah)	30 мин
Қорғаныс класы	II
Қауіпсіздік	Артық жүктемеден қорғау, ескерту шамы
Күтім	Ауа саңылауларын тазалау, суға батырмау
Жөндеу мүмкіндігі	Маман жөндеуі, қосалқы бөлшектер қолжетімді

Жиі қойылатын сұрақтар - Set KH 18 LTX 24 METABO

Set KH 18 LTX 24 батареясын қалай зарядтауға болады?

Батареяны зарядтағыштың жылжымалы ұясына толық салыңыз. Бақылау шамы жыпылықтайды. Зарядтау автоматты түрде тоқтайды. Тек қоса берілген зарядтағышты пайдаланыңыз.

Бұл балға бұрғымен қандай батарея түрін қолдану керек?

12 В-тан 36 В-қа дейінгі, 1,3 Ач-тан 10 Ач-қа дейінгі сыйымдылығы бар үйлесімді CAS (Cordless Alliance System) Li-Ion батареяларын пайдаланыңыз. Қоса берілген батарея 18 В / 2,0 Ач.

Егер қызыл ескерту шамы жанса, не істеу керек?

Бұл температураның тым жоғары немесе тым төмен екенін көрсетеді. Батарея 0 °C пен 50 °C аралығында болғанша күтіңіз, сонда зарядтау автоматты түрде жалғасады.

Ескерту шамы жыпылықтайды, не істеуім керек?

Батареяны зарядтағыштан дереу алыңыз: ол ақаулы болуы мүмкін. Зақымдалған батареяны зарядтауға тырыспаңыз.

Зарядтаудан кейін батареяны зарядтағышта қалдыра аламын ба?

Иә, зарядтағыш күтім режиміне ауысады. Батарея үнемі жұмысқа жарамды күйде қалады. Бақылау шамы тұрақты жанады.

KH 18 LTX 24 бұрғысын қалай ауыстыруға болады?

Құрал ұстағыш SDS-plus. Муфтаны артқа тартыңыз, бұрғыны салыңыз және босатыңыз. Бекітуді тексеріңіз.

Қандай қауіпсіздік шараларын сақтауым керек?

Толық нұсқаулықты оқыңыз. Зарядтағышты ылғалдан қорғаңыз, қайта зарядталмайтын батареяларды зарядтамаңыз және балаларды алыс ұстаңыз. Түтін шыққан жағдайда ажыратыңыз.

Зарядтағышты басқа Metabo батареялары үшін қолдана аламын ба?

Иә, зарядтағыш Metabo және CAS Li-Ion батареяларына жарамды (кейбір NiCd модельдері үйлесімді). Нұсқаулықтағы кестені қараңыз.

Зарядтағышты қалай тазалау керек?

Зарядтағышты ажыратыңыз. Ауа саңылауларын шаңсорғышпен немесе жұмсақ щеткамен тазалаңыз. Су қолданбаңыз.

Қосалқы бөлшектерді қайдан табуға немесе құрылғыны жөндетуге болады?

Metabo өкіліне хабарласыңыз. Жөндеу жұмыстарын маман жүргізуі керек. Мекенжайларды www.metabo.com сайтынан қараңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Set KH 18 LTX 24 METABO

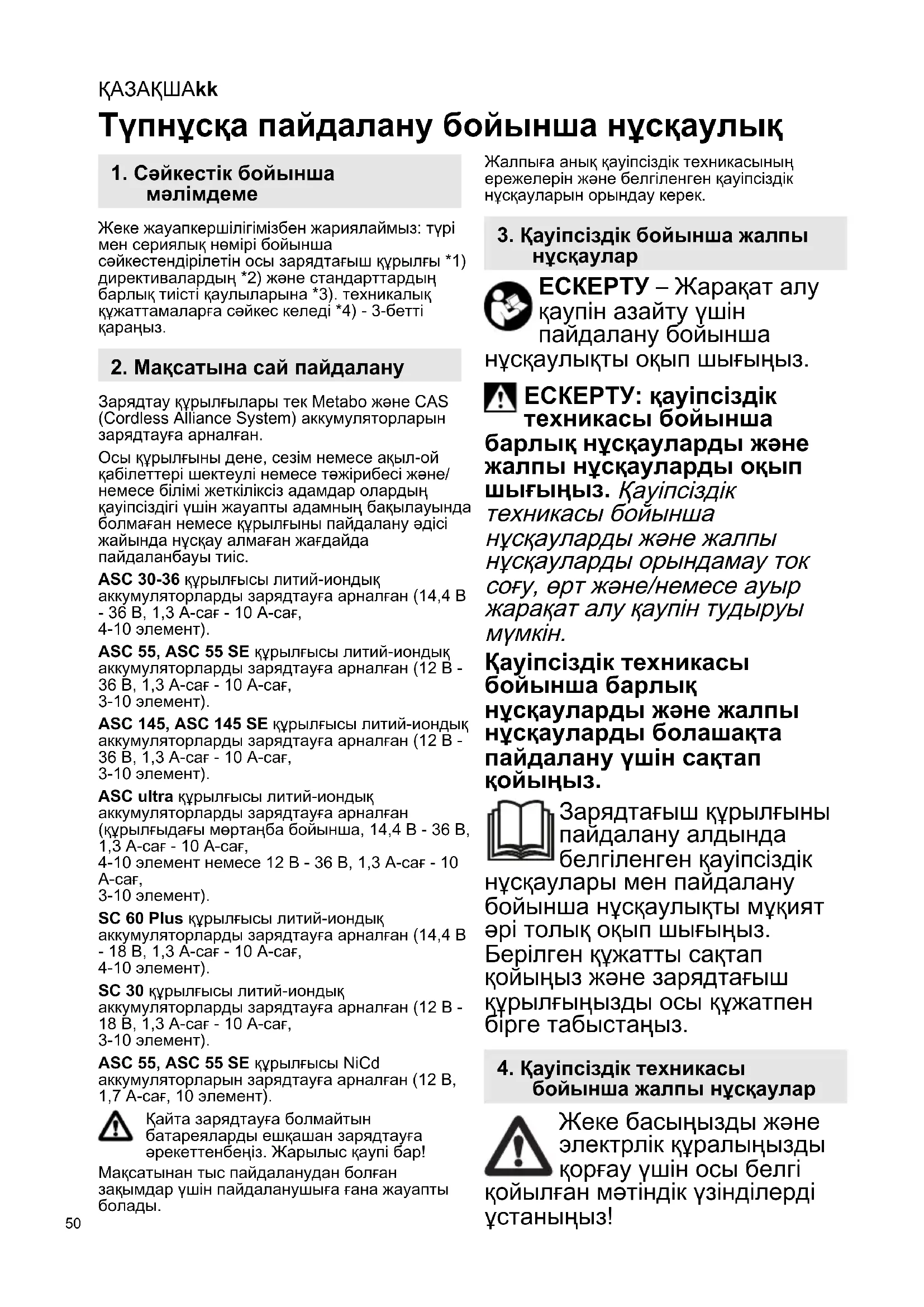

Тупнуска пайдалану бойынша нускаулык

1. Сәйкестік бойынша мәлімдеме

Жеке жауапкершілігімізбен жариялаймыз: түрі мен сериялық нөмірі бойынша сәйкестендірілетін осы зарядтағыш құрылғы *1) директивалардың *2) және стандарттардың барлық тиісті қаульларына *3). техникалық құжаттамаларға сәйкес келеді *4) - 3-бетті қараңыз.

2. Маçсатына сай пайдалану

Зарядтау күрылғылары тек Metabo және CAS (Cordless Alliance System) аккумуляторларын зарядтауға арналған.

Осы құрылғыны дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі және/ немесе білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты адамның бақылауында болмаған немесе құрылғыны пайдалану әдісі жайында нұсқау алмаған жағдайда пайдаланбауы тиіс.

ASC 30-36 кұрылғысы литий-иондық аккумуляторларды зарядтауға арналған (14,4 В - 36 В, 1,3 А-сағ - 10 А-сағ, 4-10 элемент).

ASC 55, ASC 55 SE курылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

ASC 145, ASC 145 SE кұрылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

ASC ultra кұрылғысы литий-иондық аккумуляторларды зарядтауға арналған (құрылғыдағы мөртаңба бойынша, 14,4 В - 36 В, 1,3 А-сағ - 10 А-сағ, 4-10 элемент немесе 12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

SC 60 Plus курылғысы литий-иондық аккумуляторларды зарядтауға арналған (14,4 В - 18 В, 1,3 А-сағ - 10 А-сағ, 4-10 элемент).

SC 30 курылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 18 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

ASC 55, ASC 55 SE курылғысы NiCd аккумуляторларын зарядтауға арналған (12 В, 1,7 А-сағ, 10 элемент).

Қайта зарядтауға болмайтын батареяларды ешкашан зарядтауға әрекеттенбеніз. Жарылыс қаупі бар!

Максатынан тыс пайдаланудан болған зақымдар үшін пайдаланушыға ғана жауапты болады.

Жалпыға анық қауіпсіздік техникасының ережелерін және белгіленген қауіпсіздік нұсқауларын орындау керек.

3. Қауіпсіздік бойынша жалпы нұсқаулар

ЕСКЕРТУ – Жаракат алу қаупін азайту үшін пайдалану бойынша

нускаулыкты оқып шығыңыз.

ЕСКЕРТУ: қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды оқып шығыңыз. Қауіпсіздік техникасы бойынша нұсқауларды және жалпы нұсқауларды орындамау ток соғу, өрт және/немесе ауыр жаракат алу қаупін тудыруы мүмкін.

Қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды болашақта пайдалану үшін сақтап қойыңыз.

Зарядтағыш құрылғыны пайдалану алдында белгіленген қауіпсіздік нүсқаулары мен пайдалану бойынша нүсқаулықты мұқият әрі толық оқып шығыңыз. Берілген құжатты сақтап қойыңыз және зарядтағыш құрылғыңызды осы құжатпен бірге табыстаңыз.

4. Қауіпсіздік техникасы бойынша жалпы нұсқаулар

Жеке басыңызды және электрлік құралыңызды қорғау үшін осы белгі койЫЛГАН мәтіндік үзінділерді устаныңыз!

Қауіпті электрлік кернеу туралы ескерту!

Ақаулы литий-иондық аккумуляторлардан сәл қышқылды, жанғыш сүйықтық шығуы мүмкін!

Аккумулятор сүйықтығы шығып, теріге тиген жағдайда, оны дереу судың жеткілікті мөлшерімен шайып шығыңыз. Аккумулятор сүйықтығы көзге тиген жағдайда, оны таза сумен жуып шығыңыз да, дереу медициналық жәрдемге жүгініңіз!

Толык зарядталған аккумуляторды қайтадан зарядтамаңыз!

Тек іште пайдалануға арналған.

Зарядтағыш құрылғыны ылғалдан қорғаңыз!

Ешкашан балаларға құрылғыны пайдалануға рүқсат бермеңіз.

Балалардың құрылғымен ойнамауына көз жеткізу үшін, оларды қадағалап отыру керек.

Балаларды зарядтағыш кұрылғыдан немесе жұмыс аймағынан алшақ ұстаңыз!

Зарядтағыш құрылғыны балалар үшін қолжетімді болмайтындай етіп сақтаңыз!

Зарядтағыш құрылғыда түтін немесе өрт туындаған жағдайда dereу желілік ашаны суырып қойыңыз!

Зарядтағыш құрылғының желдету саңылауына ешқандай бөгде заттарды салмаңыз - ток

соғу немесе қысқа түйықталу қаупі бар!

Акаулы аккумуляторларды пайдаланбаныз!

Металл шаңының жүктемесі үлкен аймақтарда аккумуляторларды AIR COOLED зарядтағыш құрылғыларымен зарядтамаңыз.

5. Шолу

2-бетті қараңыз. Суреттер барлық құрылғылар үшін мысал ретінде берілген.

1 Аккумулятор (жеткізілім жиынтығына кірмейді)
2 Жылжымалы тірек
3 Жумыс индикаторы
4 Ескерту индикаторы

6. Қолданыска енгізу

Колданыска енгізу алдында фирмалық тақтайшада көрсетілген номиналды кернеу мен номиналды жилік ток желіңіздің деректеріне сәйкес келетіндігіне көз жеткізіңіз.

Туракты ток шығаратын осындай құрылғылар қарапайым дифференциалды токтың автоматты ажыратқышына әсер етуі мүмкін. Ажырату тогы ең көбі 30 мА шамасындағы F немесе жоғарырақ санатты пайдаланыңыз.

Зарядтағыш құрылғыны қолданысқа енгізу алдында желдету саңылауларының бос екендігіне көз жеткізіңіз. Басқа бөгде заттардан

минималды арақашықтық кем дегенде 5 см күрайды!

6.1 Өзіндік диагностика

Желілік ашаны салыңыз.

Ескерту индикаторы (4) және жұмыс индикаторы (3) шамамен 1 секунд ішінде кезектесіп жанып тұрады, кіріктірілген желдеткіш шамамен 5 секунд ішінде жұмыс істейді.

7. Пайдалану

Жұмыс индикаторы (3) жыпылықтайды.

Нускау: литий-иондык аккумулятордың заряд деңгейін тексеру үшін, алдымен аккумуляторды

КАЗАКШАкк

зарядтағыш құрылғыдан шығарып, сонан сон аккумулятордағы түймені басыңыз.

Заряд аякталған жағдайда, зарядтағыш құрылғы автоматты түрде тұрақты қосымша зарядтау режиміне ауысады.

Аккумулятор зарядтағыш құрылғы ішінде қалып, әрдайым жұмысқа дайын болуы мүмкін.

Жұмыс индикаторы (3) тұрақты түрде жанып тұрады.

8. Акаулык

8.1 Ескерту индикаторы (4) тұрақты түрде жанып түр

Аккумулятор зарядталмайды. Температура тым жоғары/тым төмен. Егер аккумулятордың температурасы 0 °C және 50 °C аралығында болса, зарядтау әрекеті автоматты түрде басталады.

- Аккумулятор ақаулы. Аккумуляторды бірден зарядтағыш құрылғыдан шығарыңыз.

- Аккумулятор жылжымалы тірекке (2) дұрыс жылжытылмаған. 7.1 бөлімін қараңыз.

9. Жәндеу

Зарядтағыш құрылғыда жәндеу жұмыстарын тек қана электрші маман өткізуі тиіс!

Осы құрылғының желілік қуат кабелі зақымдалған жағдайда, қауіпті жағдайларды болдырмау үшін, ол өндіруші немесе қызмет көрсету орталығында немесе ұқсас біліктілікке ие түлға тарапынан ауыстырылуы тиіс.

Metabo филиалына жөндеуді қажет ететін Metabo зарядтағыш құрылғысымен бірге барыңыз. Мекенжайлары www.metabo.com сайтында берілген.

10. Коршаған ортаны корғау

Пайдаланылған аспаптарды, орауыштарды және керек-жарактарды қоршаған орта үшін қауіпсіз түрде кәдеге жарату және қайта өңдеу бойынша үлттық ережелерді ұстаныңыз.

Орауыш материалдарын таңбаламаңыз бойынша коммуналдық директиваларға сәйкес кәдеге жарату қажет. Қосымша нұсқауларды www.metabo.com веб-сайтынан «Сервис» аймағында қараңыз.

Тек қана ЕО елдерінде: электрлік құралды түрмыстық қоқыска тастамаңыз! Электрлік және электрондық ескі құрылғылар және үлттық заңға түрлендіру жәніндегі 2012/19/EU өуропалық директивасына сәйкес, пайдаланылған электрлік құралдар бөлек жиналып, қоршаған орта үшін қауіпсіз қайта өңдеуге жіберілуі тиіс.

11. Техникалық деректер

3-бетті караңыз.

U = аккумулятордың кернеу диапазоны

C = аккумулятордың куаттыллығы

1) Аккумулятордың қалған қуаттылығы мен температурасына байланысты шынайы зарядтау уақыты спецификациялардан өзгешеленуі мүмкін.

Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы: 0 °C және 40 °C аралығында.

Техникалық дамуға қарай өзгерүі мүмкін.

□ II корғаныс класындағы кұрылғы

\~ Айнымалы ток

EAC

Сатып алушыға арналған ақпарат:

Сәйкестік сертификаты: № ЕЭО RU C-DE.ГБ09.В.00131/20, қолданылу мерзімі 10.02.2020 ж. бастап 09.02.2025 ж. дейін, «Независимая экспертиза» жауапкершілігі шектеулі серіктестігі өнімді сертификаттау жәніндегі органы берген; Орналасқан жері (занды түлғаның мекенжайы) және қызмет орнының мекенжайы: 115280, Респей, Мәскеу қаласы, Ленинская Слобода көшесі, 19-үй, 2-қабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмелері; Телефоны: [phone]; Электрондық пошта мекенжайы: [e-mail]; Аккредиттеу аттестаты № РОСС RU.0001.11ГБ09, 09.09.2014 ж.

Сәйкестік туралы декларация: № ЕЭО N RU Д-DE.ГБ09.В.00348/20, қолданылу мерзімі 04.03.2020 ж. бастан 26.02.2025 ж. дейін, «Независимая экспертиза» жауапкершілігі шектеулі серіктестігі өнімді сертификаттау жәніндегі органы тіркеген; Орналасқан жері (заңды түлғаның мекенжайы) және қызмет орнының мекенжайы: 115280, Ресей, Мәскеу қаласы, Ленинская Слобода көшесі, 19-үй, 2-қабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмелері; Телефоны: [phone]; Электрондық пошта мекенжайы: [e-mail]; Аккредиттеу аттестаты № РОСС RU.0001.11ГБ09, 09.09.2014 ж.

Өндіруші ел: Кытай, Вьетнам Өндіруші: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Ресейге импорттаушы:

Ресей, 127273, Мәскеу

Березовая аллея көшесі, № 5 а, 7-құрылыс, 106-кеңсе

тел.: [phone]

Өндірілген күні зарядтағыш құрылғыда көрсетілген

Өнімнің жарамдылық мерзімі 7 жылды құрайды.

Өндірілген күннен кейін 5 жыл сақтауда түрған жағдайда алдын ала тексерместен пайдалану ұсынылмайды (өндірілген күнін жапсырмадан қараңыз).
