Produkttyp	Sladdlös borrhammare
Märke	Metabo
Modell	Set KH 18 LTX 24
Märkspänning	18 V
Batterityp	Li-Ion (CAS)
Inkluderad batterikapacitet	2,0 Ah
Laddare ingår	Ja (ASC 30 eller motsvarande)
Slagenergi	2,0 J
Tomgångsvarvtal	0 - 1400 varv/min
Slagfrekvens	0 - 4500 slag/min
Verktygshållare	SDS-plus
Vikt (med batteri)	3,5 kg
Mått (L x H)	300 x 200 mm
Omgivningstemperatur vid laddning	0 °C till 40 °C
Laddningstid (2,0 Ah)	30 min
Skyddsklass	II
Säkerhet	Överbelastningsskydd, varningsindikator
Underhåll	Rengör ventilationsöppningar, doppa inte i vatten
Reparerbarhet	Reparation av specialist, reservdelar finns

Vanliga frågor - Set KH 18 LTX 24 METABO

Hur laddar jag batteriet till Set KH 18 LTX 24?

Sätt i batteriet helt i laddarens glidfack. Kontrollampan blinkar. Laddningen stoppas automatiskt. Använd endast medföljande laddare.

Vilken batterityp ska jag använda med denna borrhammare?

Använd kompatibla Li-Ion-batterier från CAS (Cordless Alliance System) på 12 V till 36 V, kapacitet 1,3 Ah till 10 Ah. Det medföljande batteriet är 18 V / 2,0 Ah.

Vad gör jag om den röda varningslampan lyser konstant?

Det indikerar för hög eller för låg temperatur. Vänta tills batteriet har en temperatur mellan 0 °C och 50 °C så återupptas laddningen automatiskt.

Varningslampan blinkar, vad ska jag göra?

Ta omedelbart bort batteriet från laddaren: det är troligen defekt. Försök inte ladda ett skadat batteri.

Kan jag låta batteriet sitta kvar på laddaren efter laddning?

Ja, laddaren går över i underhållsläge. Batteriet förblir ständigt driftklart. Kontrollampan lyser med fast sken.

Hur byter jag borret på KH 18 LTX 24?

Verktygshållaren är SDS-plus. Dra hylsan bakåt, sätt i borret och släpp. Kontrollera låsningen.

Vilka säkerhetsåtgärder bör jag vidta?

Läs hela bruksanvisningen. Skydda laddaren från fukt, ladda inte uppladdningsbara batterier, och håll barn borta. Koppla ur vid rökutveckling.

Kan jag använda laddaren till andra Metabo-batterier?

Ja, laddaren är lämplig för Metabo- och CAS Li-Ion-batterier (vissa kompatibla NiCd-modeller). Se tabellen i bruksanvisningen.

Hur rengör jag laddaren?

Koppla ur laddaren. Rengör ventilationsöppningarna med en dammsugare eller mjuk borste. Använd inte vatten.

Var hittar jag reservdelar eller får apparaten reparerad?

Kontakta din Metabo-representant. Reparationer måste utföras av en specialist. Se adresser på www.metabo.com.

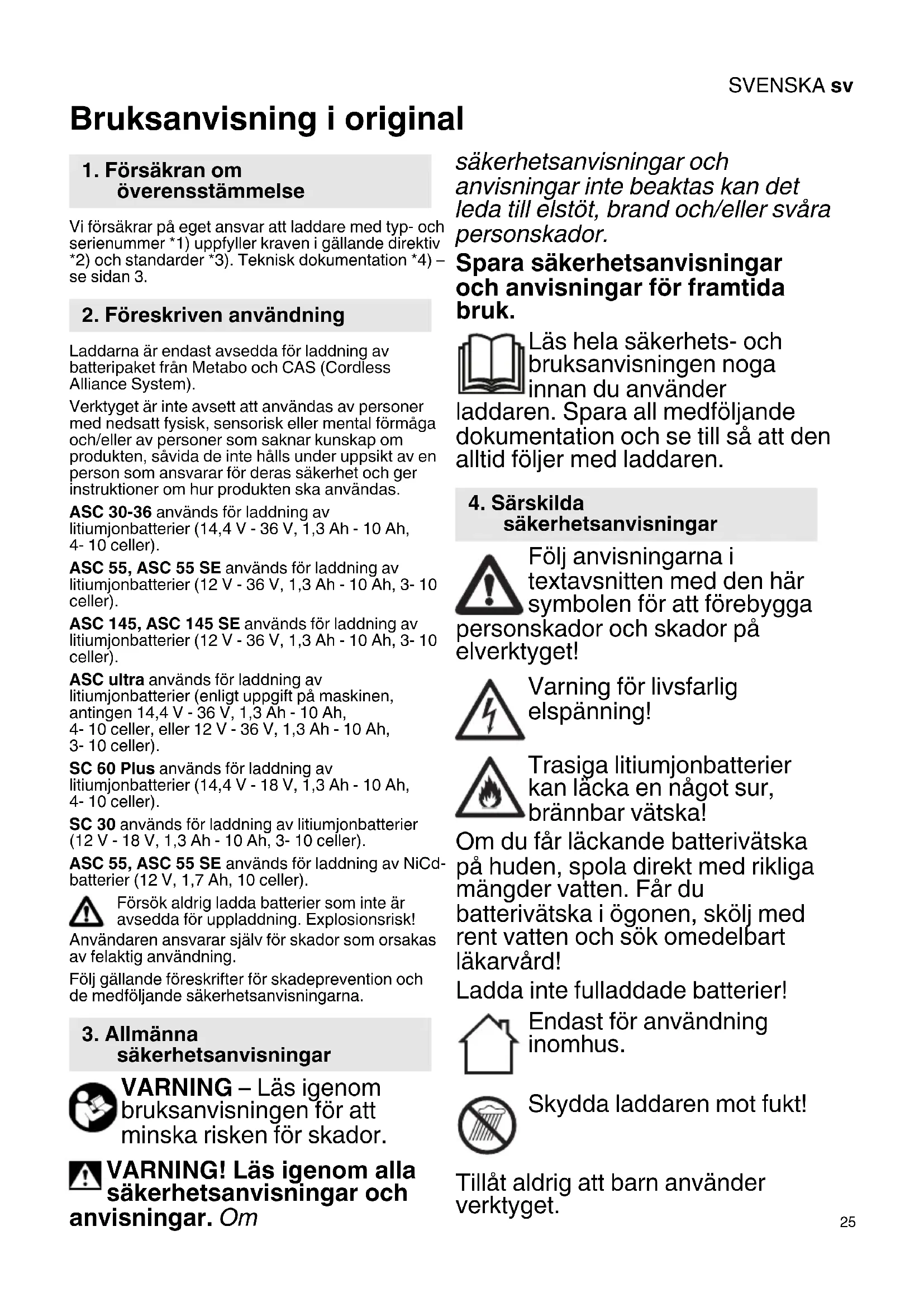

BRUKSANVISNING Set KH 18 LTX 24 METABO

1. Försäkran om överensstämmelse

Vi försäkrar på eget ansvar att laddare med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) – se sidan 3.

2. Föreskriven användning

Laddarna är endast avsedda för laddning av batteripaket från Metabo och CAS (Cordless Alliance System).

Verktyget är inte avsett att användas av personer med nedsatt fysisk, sensorisk eller mental förmåga och/eller av personer som saknar kunskap om produkten, såvida de inte hålls under uppsikt av en person som ansvarar för deras säkerhet och ger instruktioner om hur produkten ska användas.

ASC 30-36 används för laddning av litiumjonbatterier (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 celler).

ASC 55, ASC 55 SE används för laddning av litiumjonbatterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 145, ASC 145 SE används för laddning av litiumjonbatterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC ultra används för laddning av litiumjonbatterier (enligt uppgift på maskinen, antingen 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 celler, eller 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

SC 60 Plus används för laddning av litiumjonbatterier (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 celler).

SC 30 används för laddning av litiumjonbatterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 55, ASC 55 SE används för laddning av NiCd-batterier (12 V, 1,7 Ah, 10 celler).

Försök aldrig ladda batterier som inte är avsedda för uppladdning. Explosionsrisk!

Användaren ansvarar själv för skador som orsakas av felaktig användning.

Följ gällande föreskrifter för skadeprevention och de medföljande säkerhetsanvisningarna.

3. Allmänna säkerhetsanvisningar

WARNING – Läs igenom bruksanvisningen för att minska risken för skador.

WARNING! Läs igenom alla säkerhetsanvisningar och visningar. Om

säkerhetsanvisningar och anvisningar inte beaktas kan det leda till elstöt, brand och/eller svåra personskador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Läs hela säkerhets- och bruksanvisningen noga innan du använder en. Spara all medföljande mentation och se till så att den öljer med laddaren.

4. Särskilda säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen för att förebygga nskador och skador på tryget!

Varning för livsfarlig elspänning!

Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska!

Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård!

Ladda inte fulladdade batterier!

Endast för användning inomhus.

Skydda laddaren mot fukt!

Tillåt aldrig att barn använder verktyget.

SVENSKAsv

Håll barn under uppsikt, så att de inte leker med verktyget.

Håll barn borta från laddaren och arbetsområdet!

Förvara laddaren oåtkomlig för barn!

Dra genast ur kontakten vid rökutveckling eller brand i laddaren!

Stick aldrig in föremål i laddarens ventilationsöppningar - risk för stötar resp. kortslutning!

Använd aldrig trasiga batterier!

Ladda inte batteripaket med AIR COOLED-laddare i områden med hög dammbelastning.

5. Översikt

Se sida 2. Bilderna utgör exempel för alla maskiner.

1 Batteri (ingår inte)
2 Skjutfäste
3 Driftsindikering
4 Varningsindikering

6. Driftstart

Kontrollera först att den spänning och frekvens som anges på märkskylten överensstämmer med den nätström du ska använda.

Maskiner av den här typen som kan generera likström, kan påverka enklare jordfelsbrytare.

Använd typ F eller bättre med brytström på max. 30 mA.

Se till så att ventilationsöppningarna på laddaren inte är igensatta innan du använder den. Håll ett avständ på minst 5 cm till andra föremål!

6.1 Självtest

Sätt i nätkontakten.

Varningsindikeringen (4), laddindikeringen (3) och underhållsladdindikeringen tänds efter varandra i ca 1 sekund, den inbyggda fläkten arbetar i ca 5 sekunder.

7. Användning

Skjut batteripaketet så långt det går i skjutfästet (2).

Laddindikeringen (3) blinkar.

OBS! Vill du få en laddindikering på ett litiumjonbatteri, ta först ut batteriet ur laddaren och tryck sedan på knappen på batteriet.

7.2 Underhållsladdning

Laddaren slår automatiskt om till underhållsladdning när laddningen är klar.

Batteriet kan sitta kvar i laddaren, så att det är klart att använda.

Laddindikeringen (3) lyser fast.

8. Fel

8.1 Varningslampan (4) lyser fast

Batteriet laddar inte. Temperaturen är för hög/låg. Ligger batteritemperaturen mellan 0 °C och 50 °C, så börjar laddningen automatiskt.

8.2 Varningslampan (4) blinkar

• Trasigt batteri. Ta genast ut batteriet ur laddaren.
• Batteriet är inte ordentligt påskjutet på skjutfästet (2). Se kapitlet 7.1.

9. Reparation

Laddaren får bara repareras av elektriker!

Om maskinens nätkabel skadas måste den bytas ut av tillverkaren eller kundtjänst eller av en person med liknande kvalifikationer för att undvika faror.

Metabo-laddare som behöver reparation skickar du till din Metabo-återförsäljare. För adresser, se www.metabo.com.

10. Miljöskydd

Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.

Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service.

Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv

2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och införlivande i den nationella lagstiftningen ska elektriska

verktyg samlas in separat och återvinnas på ett miljövänligt sätt.

11. Tekniska specifikationer

Se sida 3.

U = Batteripaketets spänningsområde

C = Batterikapacitet

IC = Laddström1)

1) Beroende på batteripaketets återstående kapacitet samt temperatur kan de faktiska laddtiderna avvika från uppgifterna.

Rekommenderad omgivningstemperatur vid laddning: 0 °C till 40 °C.

Med reservation för tekniska ändringar.

□ Maskin av skyddsklass II

\~ Växelström
