Set KH 18 LTX 24 - молоток METABO - Безкоштовний посібник користувача

Тип продукту	Бездротовий перфоратор
Бренд	Metabo
Модель	Set KH 18 LTX 24
Номінальна напруга	18 В
Тип акумулятора	Li-Ion (CAS)
Включена ємність акумулятора	2,0 А·год
Включений зарядний пристрій	Так (ASC 30 або еквівалент)
Енергія удару	2,0 Дж
Швидкість холостого ходу	0 - 1400 об/хв
Частота ударів	0 - 4500 ударів/хв
Тримач інструменту	SDS-plus
Вага (з акумулятором)	3,5 кг
Розміри (Д x В)	300 x 200 мм
Температура навколишнього середовища під час заряджання	0 °C до 40 °C
Час заряджання (2,0 А·год)	30 хв
Клас захисту	II
Безпека	Захист від перевантаження, індикатор попередження
Обслуговування	Очищайте вентиляційні щілини, не занурюйте у воду
Ремонтопридатність	Ремонт спеціалістом, доступні запасні частини

Часті запитання - Set KH 18 LTX 24 METABO

Як зарядити акумулятор Set KH 18 LTX 24?

Вставте акумулятор до упору в направляючу зарядного пристрою. Контрольний індикатор блимає. Зарядка зупиняється автоматично. Використовуйте лише наданий зарядний пристрій.

Який тип акумулятора використовувати з цим перфоратором?

Використовуйте сумісні літій-іонні акумулятори CAS (Cordless Alliance System) від 12 В до 36 В, ємністю від 1,3 А·год до 10 А·год. Наданий акумулятор має напругу 18 В / 2,0 А·год.

Що робити, якщо червоний індикатор попередження залишається увімкненим?

Це вказує на занадто високу або занадто низьку температуру. Зачекайте, поки температура акумулятора не стане між 0 °C та 50 °C, щоб зарядка відновилася автоматично.

Індикатор попередження блимає, що робити?

Негайно вийміть акумулятор із зарядного пристрою: він, ймовірно, несправний. Не намагайтеся заряджати пошкоджений акумулятор.

Чи можна залишати акумулятор на зарядному пристрої після заряджання?

Так, зарядний пристрій переходить у режим обслуговування. Акумулятор залишається постійно готовим до роботи. Контрольний індикатор залишається постійно увімкненим.

Як замінити свердло на KH 18 LTX 24?

Тримач інструменту – SDS-plus. Відтягніть муфту назад, вставте свердло та відпустіть. Перевірте фіксацію.

Яких заходів безпеки слід дотримуватися?

Прочитайте повну інструкцію. Захищайте зарядний пристрій від вологи, не заряджайте неакумуляторні батареї та тримайте дітей подалі. Від'єднайте від мережі у разі появи диму.

Чи можна використовувати зарядний пристрій для інших акумуляторів Metabo?

Так, зарядний пристрій підходить для акумуляторів Metabo та CAS Li-Ion (деякі сумісні моделі NiCd). Зверніться до таблиці в інструкції.

Як почистити зарядний пристрій?

Від'єднайте зарядний пристрій. Очистіть вентиляційні щілини за допомогою пилососа або м'якої щітки. Не використовуйте воду.

Де знайти запасні частини або відремонтувати пристрій?

Зверніться до представника Metabo. Ремонт має виконувати спеціаліст. Адреси дивіться на www.metabo.com.

ПОСІБНИК КОРИСТУВАЧА Set KH 18 LTX 24 METABO

uk Оригінальна інструкція з експлуатації 57

7.1 Чинціншінх імрунлянгібірп інғfuіліпрідні

q_nu_nw_lh_s δw_pw_lh_ngp wδp_nn_gm_ip_jwδp , δh_lf_sh δy_tp_g g_nw_tg_tg_tl u_wh_ny g_nw_tg_tw_g p_fh_lh (2) δt₂ :

Ucqummufwjhi ndchih hghhluunnpp (3) puppnuf t;

3wgnul' Li-lon (Lhpmls-hngmgh) lqnwnlphs dmpwnlngbeph Lhgth dwhmpnwlq wkufblni hndmp, hndtf dmpwnlqge Lhgfwnpdaml ampfhg, myfunchknl wkqukf lnhwlp dmpwnlqgh dpuc;

7.2 Чинчай, привфшипрна

Bpp lqmmllhsp Lhgfmlpmpmd t, Lhgfmlpudmi umpfp wlmndwn whlvmphlnsd t npwLhgfmlpudmi ndduh h pnc:

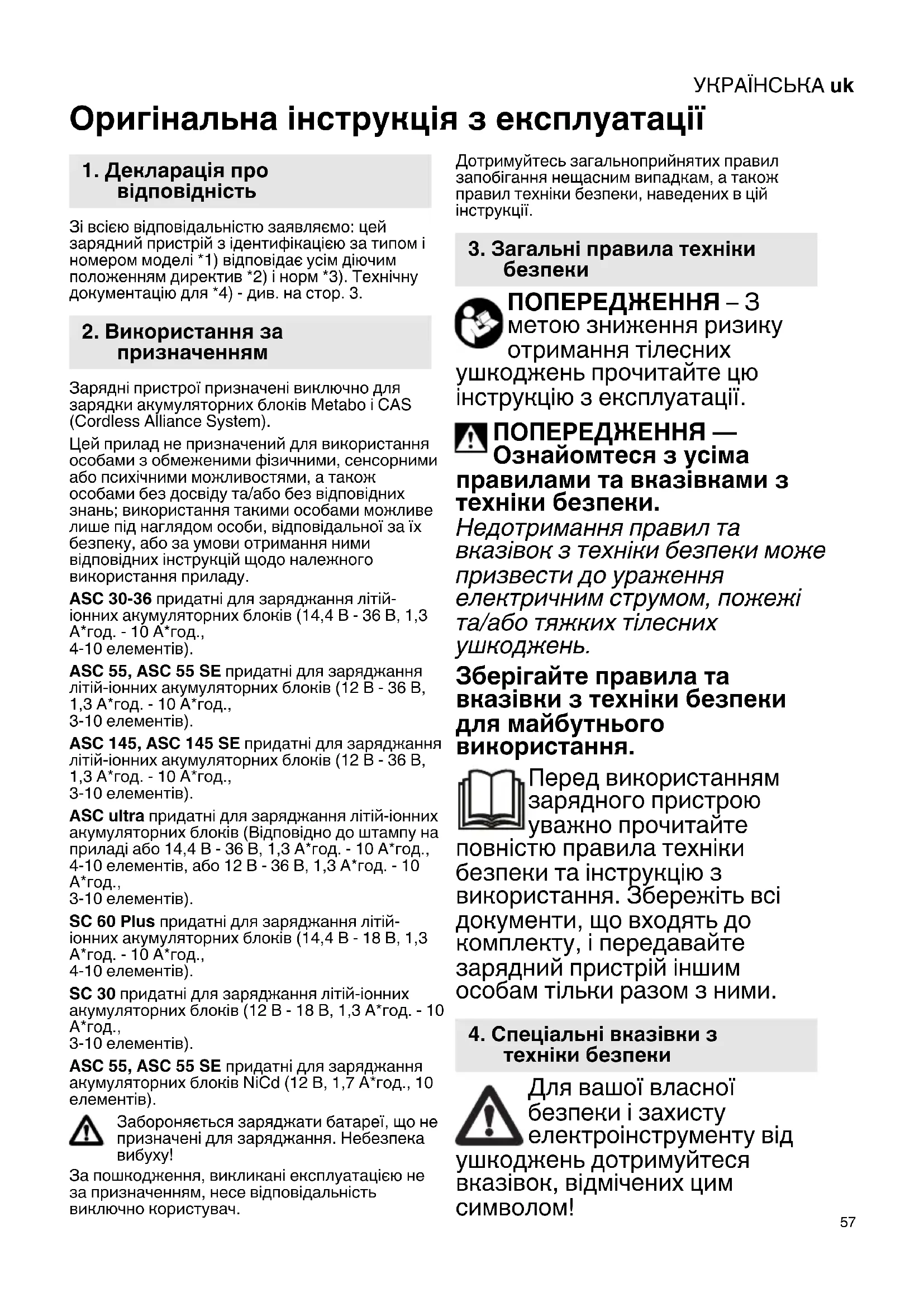

Оригінальна інструкція з експлуатації

1. Декларація про відповідність

Зі всією відповідальністю заявляємо: цей зарядний пристрій з ідентифікацією за типом і номером моделі *1) відповідає усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.

2. Використання за призначенням

Зарядні пристрої призначені виключно для зарядки акумуляторних блоків Metabo і CAS (Cordless Alliance System).

Цей прилад не призначений для використання особами з обмеженими фізичними, сенсорними або психічними можливостями, а також особами без досвіду та/або без відповідних знань; використання такими особами можливе лише під наглядом особи, відповідальної за їх безпеку, або за умови отримання ними відповідних інструкцій щодо належного використання приладу.

ASC 30-36 придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 145, ASC 145 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC ultra придатні для заряджання літій-іонних акумуляторних блоків (Відповідно до штампу на приладі або 14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів, або 12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

SC 60 Plus придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 18 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

SC 30 придатні для заряджання літій-іонних акумуляторних блоків (12 В - 18 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання акумуляторних блоків NiCd (12 В, 1,7 А*год., 10 елементів).

Забороняється заряджати батареї, що не призначені для заряджання. Небезпека вибуху!

За пошкодження, викликані експлуатацією не за призначенням, несе відповідальність виключно користувач.

Дотримуйтесь загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику отримання тілесних оджень прочитайте цю рукцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма авилами та вказівками з кніки безпеки.

Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання.

Перед використанням зарядного пристрою уважно прочитайте повністю правила техніки безпеки та інструкцію з використання. Збережіть всі документи, що входять до комплекту, і передавайте зарядний пристрій іншим особам тільки разом з ними.

4. Спеціальні вказівки з техніки безпеки

Для вашої власної безпеки і захисту електроінструменту від ушкоджень дотримуйтеся вказівок, відмічених цим символом!

УКРАЇНСЬКАук

Попередження про небезпеку, спричинену електричною напругою!

З несправного літій- іонного акумуляторного блока може витікати слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря! Не заряджайте повністю заряджений акумуляторний блок!

Тільки для використання всередині приміщення.

Захищайте зарядний пристрій від попадання вологи!

Не дозволяйте дітям використовувати пристрій.

Діти повинні знаходитись під постійним наглядом, щоб вони не використовували пристрій у якості іграшки.

Не допускайте дітей до зарядного пристрою / в робочу зону!

Зберігайте зарядний пристрій у недоступному для дітей місці!

При появі диму в зарядному пристрої або його займанні негайно вийміть вилку з розетки!

Не вставляйте ніякі предмети у вентиляційні прорізи зарядного пристрою. Небезпека короткого замикання або ураження електричним струмом!

Не користуйтеся несправними акумуляторними блоками! Не заряджайте акумуляторні блоки за допомогою зарядних пристроїв AIR COOLED у місцях з підвищеним рівнем металевого пилу.

5. Огляд

Див. стор. 2. Малюнки можуть служити прикладом для всіх моделей.

1 Акумуляторний блок (не входить до обсягу поставки)
2 Слайдове кріплення
3 Індикатор режиму заряджання
4 Попереджувальний індикатор

6. Введення в експлуатацію

Перед початком роботи переконайтеся, що вказані на технічній табличці приладу напруга та частота в мережі співпадають з даними вашої електромережі.

Прилади, подібні до цього, які генерують постійний струм, можуть впливати на роботу звичайних пристроїв захисного відключення. Використовуйте пристрій захисного відключення типу F або вище із струмом відключення макс. 30 мА.

Перед введенням в експлуатацію зарядного пристрою переконаєтеся в тому, що вентиляційні отвори відкриті. Мінімальна відстань від інших предметів на складати не менше 5 см!

6.1 Самодіагностика

Попереджувальний індикатор (4) та індикатор режиму заряджання (3) світяться по черзі по прибл. 1 секунді, вбудований вентилятор працює бл. 5 секунд.

7. Експлуатація

7.1 Заряджання акумуляторного блока

Акумуляторний блок встановити до упору на слайдове кріплення (2).

Індикатор режиму заряджання (3) блимає.

Вказівка. Щоб з літій-іонними акумуляторними блоками відображався рівень заряду, спочатку вийміть акумуляторний блок з зарядного пристрою, а потім натисніть кнопку на акумуляторному блоці.

7.2 Підтримуюче заряджання акумулятора

Після завершення процесу заряджання зарядний пристрій автоматично перемикається на режим підтримуючого заряджання.

Акумуляторний блок може залишатися в зарядному пристрої і таким чином завжди бути готовим до роботи.

Індикатор режиму заряджання (3) горить постійно.

8. Несправності

8.1 Попереджувальний індикатор (4) горить постійно.

Акумуляторний блок не заряджається. Температура занадто висока / занадто низька. Коли температура акумуляторного блоку складає від 0 °C до 50 °C, процес заряджання починається автоматично.

8.2 Попереджувальний індикатор (4) блимає

• Акумуляторний блок пошкоджений. Негайно вийміть акумуляторний блок із зарядного пристрою.
• Акумуляторний блок неправильно вставлений у гніздо (2). Див. розділ 7.1.

9. Ремонт

Ремонт зарядного пристрою повинен здійснюватися тільки професійними електриками!

У разі ушкодження кабелю живлення даного приладу в цілях безпеки необхідно забезпечити його заміну виробником, фахівцем сервісної служби або іншою особою відповідної кваліфікації.

Для ремонту зарядних пристроїв Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.

10. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Пакувальні матеріали утилізуються відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію можна знайти на сайті www.metabo.com у розділі «Сервіс».

Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/19/ЄС про електричні та електронні пристрої та відповідними національними нормами відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

11. Технічні характеристики

Див. стор. 3.

U = напруга акумуляторного блоку

C = ємність акумуляторного блоку

I_C = струм заряджання ₁₎ t = час заряджання

1) Залежно від залишкової ємності та температури акумуляторного блоку реальний час зарядки може не збігатися зі вказаними значеннями.

Рекомендована температура навколишнього середовища під час заряджання: від 0 °C до 40 °C.

Залишаємо за собою право на технічні зміни.

□ Прилад класу захисту II

\~ Змінний струм
