Termék típusa	Vezeték nélküli fúrókalapács
Márka	Metabo
Modell	Set KH 18 LTX 24
Névleges feszültség	18 V
Akkumulátor típusa	Li-Ion (CAS)
A csomagolt akkumulátor kapacitása	2,0 Ah
Töltő mellékelve	Igen (ASC 30 vagy azzal egyenértékű)
Ütési energia	2,0 J
Üresjárati fordulatszám	0 - 1400 ford/perc
Ütésszám	0 - 4500 ütés/perc
Szerszámbefogó	SDS-plus
Tömeg (akkumulátorral)	3,5 kg
Méretek (hosszúság x magasság)	300 x 200 mm
Töltési környezeti hőmérséklet	0 °C - 40 °C
Töltési idő (2,0 Ah)	30 perc
Védelmi osztály	II
Biztonság	Túlterhelés elleni védelem, figyelmeztető lámpa
Karbantartás	Tisztítsa a szellőzőnyílásokat, ne merítse vízbe
Javíthatóság	Szakember általi javítás, pótalkatrészek elérhetők

Gyakran ismételt kérdések - Set KH 18 LTX 24 METABO

Hogyan töltsem fel a Set KH 18 LTX 24 akkumulátorát?

Helyezze be az akkumulátort teljesen a töltő csúszó tartójába. A vezérlő lámpa villogni kezd. A töltés automatikusan leáll. Csak a mellékelt töltőt használja.

Milyen típusú akkumulátort használjak ehhez a fúrókalapácshoz?

Használjon CAS (Cordless Alliance System) kompatibilis Li-Ion akkumulátorokat 12 V és 36 V között, 1,3 Ah és 10 Ah kapacitással. A mellékelt akkumulátor 18 V / 2,0 Ah.

Mit tegyek, ha a piros figyelmeztető lámpa folyamatosan világít?

Ez túl magas vagy túl alacsony hőmérsékletet jelez. Várja meg, amíg az akkumulátor hőmérséklete 0 °C és 50 °C közé esik, hogy a töltés automatikusan folytatódjon.

A figyelmeztető lámpa villog, mit tegyek?

Azonnal vegye ki az akkumulátort a töltőből: valószínűleg hibás. Ne próbáljon meg tölteni egy sérült akkumulátort.

Hagyhatom az akkumulátort a töltőn a töltés után?

Igen, a töltő karbantartási üzemmódba kapcsol. Az akkumulátor folyamatosan működőképes marad. A vezérlő lámpa folyamatosan világít.

Hogyan cseréljem ki a fúrót a KH 18 LTX 24-en?

A szerszámbefogó SDS-plus. Húzza hátra a hüvelyt, helyezze be a fúrót, majd engedje el. Ellenőrizze a rögzítést.

Milyen biztonsági óvintézkedéseket kell tennem?

Olvassa el a teljes használati utasítást. Védje a töltőt a nedvességtől, ne töltsön újratölthetetlen elemeket, és tartsa távol a gyermekektől. Füst esetén húzza ki a töltőt.

Használhatom a töltőt más Metabo akkumulátorokhoz?

Igen, a töltő alkalmas Metabo és CAS Li-Ion akkumulátorokhoz (egyes NiCd kompatibilis modellek). Tekintse meg a használati utasítás táblázatát.

Hogyan tisztítsam a töltőt?

Húzza ki a töltőt. Tisztítsa a szellőzőnyílásokat porszívóval vagy puha kefével. Ne használjon vizet.

Hol találok pótalkatrészeket vagy hol javíttathatom a készüléket?

Lépjen kapcsolatba a Metabo képviselőjével. A javításokat szakembernek kell végeznie. Lásd a címeket a www.metabo.com oldalon.

HASZNÁLATI ÚTMUTATÓ Set KH 18 LTX 24 METABO

hu Eredeti használati utasítás 40

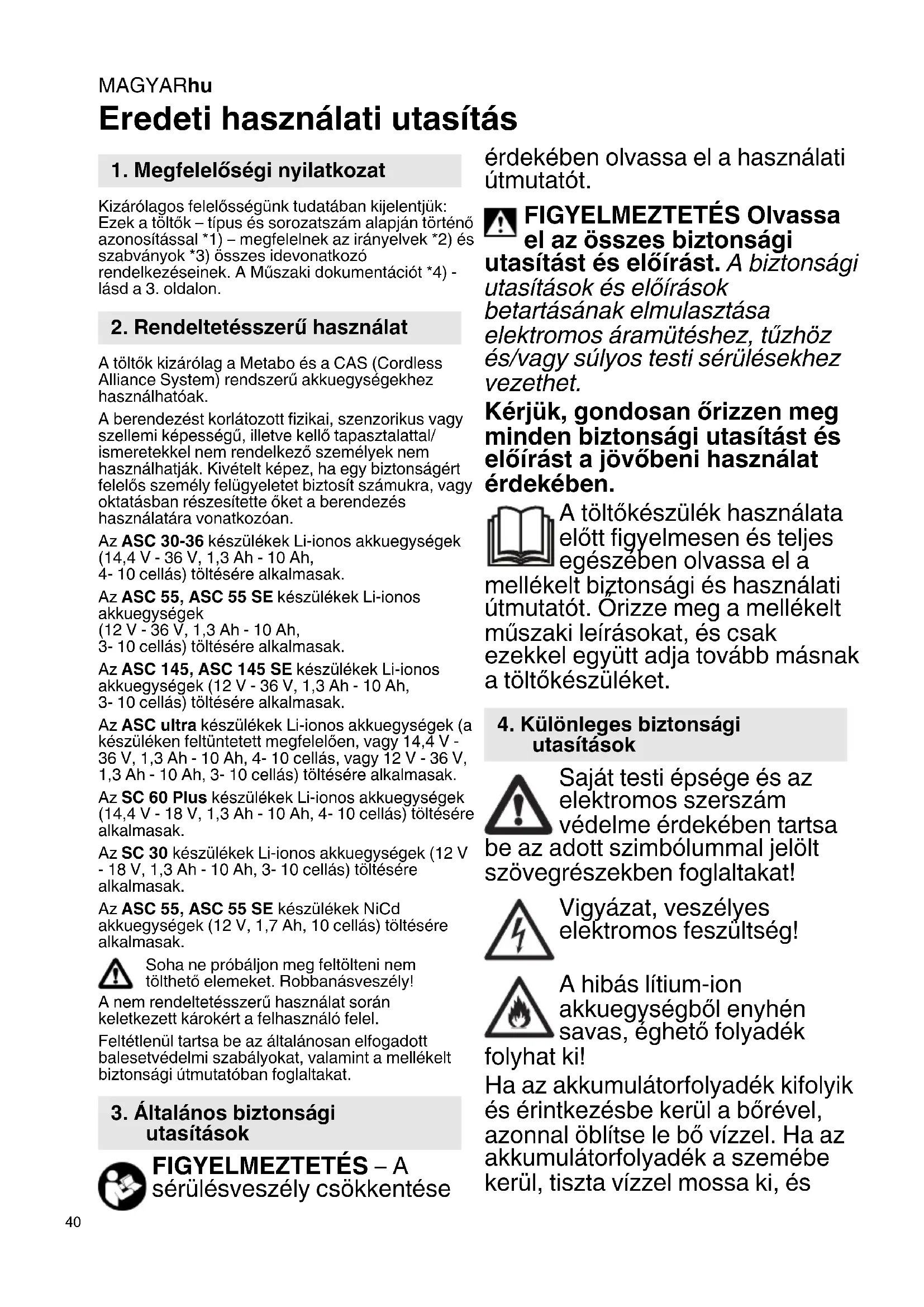

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek a töltők – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.

2. Rendeltetésszerű használat

A töltök kizárólag a Metabo és a CAS (Cordless Alliance System) rendszerű akkuegységekhez használhatóak.

A berendezést korlátozott fizikai, szenzorikus vagy szellemi képességű, illetve kellő tapasztalattal/ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés használatára vonatkozóan.

Az ASC 30-36 készülékek Li-ionos akkuegységek (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellás) töltésére alkalmasak.

Az ASC 55, ASC 55 SE készülékek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC 145, ASC 145 SE készülékek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC ultra készülékek Li-ionos akkuegységek (a készüléken feltüntetett megfelelően, vagy 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellás, vagy 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az SC 60 Plus készülékek Li-ionos akkuegységek (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 cellás) töltésére alkalmasak.

Az SC 30 készülékek Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC 55, ASC 55 SE készülékek NiCd akkuegységek (12 V, 1,7 Ah, 10 cellás) töltésére alkalmasak.

Soha ne próbáljon meg feltölteni nem tölthető elemeket. Robbanásveszély!

A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3. Általános biztonsági utasítások

FIGYELMEZTETÉS – A sérülésveszély csökkentése

érdekében olvassa el a használati útmutatót.

FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan órizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.

A töltőkészülék használata előtt figyelmesen és teljes egészében olvassa el a elt biztonsági és használati tót. Órizze meg a mellékelt ki leírásokat, és csak el együtt adja tovább másnak készüléket.

4. Különleges biztonsági utasítások

Saját testi épsége és az elektromos szerszám védelme érdekében tartsa

be az adott szimbólummal jelölt szövegrészekben foglaltakat!

Vigyázat, veszélyes elektromos feszültség!

A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és

haladéktalanul vesse alá magát orvosi kezelésnek!

A teljesen feltöltött akkuegységet nem szabad újra feltölteni.

Csak beltéri használatra alkalmas.

Óvja a töltőkészüléket a nedvességtől!

Ne engedje meg, hogy gyerekek használják a készüléket.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

Tartsa távol a gyerekeket a töltőkészüléktől ill. a munkaterülettől!

Tárolja a töltőkészüléket gyerekek számára nem hozzáférhető helyen!

Tüz vagy füst keletkezésekor azonnal húzza ki a töltőkészülék hálózati csatlakozódugóját!

Ne dugjon semmit az akkumulátortöltő készülék szellőzőnyílásaiba – elektromos áramütés illetve rövidzárlat veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses területeken ne töltsön fel akkuegységet AIR COOLED töltókkel.

5. Áttekintés

Lásd a 2. oldalon. Az ábrák minden készülékre vonatkozóan példa értékűek.

1 akkuegység (nem része a szállítási terjedelemnek)
2 csúszó érintkező
3 üzemeléskijelző
4 figyelmeztető kijelző

6. Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

Az ehhez hasonló, egyenáramot előállító készülékek befolyásolhatják az egyszerű hibaáramú védőkapcsolók működését. Használjon „F” vagy jobb típust, max. 30 mA kioldóárammal.

A töltőkészülék üzembe helyezése előtt győződjön meg róla, hogy a szellőzőnyílások szabadok. A más tárgyakhoz betartandó legkisebb távolság legalább 5 cm!

6.1 Önteszt

Csatlakoztassa a hálózati csatlakozót.

A figyelmeztető kijelző (4) és az üzemeléskijelző (3) kb. 1 másodpercre egymás után felvillannak, a beépített ventilátor kb. 5 másodpercig jár.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegységet teljesen, ütközésig tolja fel a (2) csúszó érintkezőre.

Az üzemeléskijelző (3) villog.

Megjegyzés: Li-ionos akkuegységnél úgy jelezheti ki a töltésszintet, hogy először kiveszi az akkuegységet a töltőkészülékböl, majd megnyomja az akkuegységen lévő gombot.

7.2 Fenntartó-töltés

Ha a töltés befejeződött, az akkumulátortöltő készülék automatikusan fenntartó töltésre kapcsol át.

Az akkuegység az akkumulátortöltő készülékben maradhat, és így mindig üzemkész.

Az üzemeléskijelző (3) folyamatosan világít.

8. Üzemzavar

8.1 A figyelmeztető kijelző (4) folyamatosan világít

Az akkuegység nem töltődik. A hömérséklet túl magas vagy túl alacsony. Ha az akkuegység hömérséklete 0 °C és 50 °C közé kerül, a töltési folyamat automatikusan elkezdődik.

8.2 A figyelmeztető kijelző (4) villog

MAGYARhu

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a töltőkészülékből.
• Az akkuegységet nem tolták fel megfelelően a csúszó érintkezőre (2). Lásd a 7.1. fejezetet.

9. Javítás

Töltőkészüléket csak villamos szakember javíthat!

Amennyiben a készülék hálózati csatlakozóvezetéke megsérül, akkor azt a sérülések elkerülése érdekében a gyártóval, a gyártó ügyfélszolgálatával vagy hasonlóan képzett személlyel ki kell cseréltetni.

A javításra szoruló Metabo töltőkészülékekkel kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni.

11. Műszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek feszültségtartománya

C = az akkuegység kapacitása

_C = töltóáram\ t = töltési idő 1)

¹⁾ Az akkuegység maradék kapacitásától, valamint hőmérsékletétől függően a valós töltési idők eltérhetnek a megadottaktól.

Megengedett környezeti hömérséklet töltés során: 0 °C - 40 °C

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

□ Il védőosztályba tartozó készülék

\~ Váltóáram
