Tuotetyyppi	Langaton iskuporakone
Merkki	Metabo
Malli	Set KH 18 LTX 24
Nimellisjännite	18 V
Akkutyyppi	Li-Ion (CAS)
Mukana toimitettu akun kapasiteetti	2,0 Ah
Laturi mukana	Kyllä (ASC 30 tai vastaava)
Iskuenergia	2,0 J
Käyntinopeus tyhjäkäynnillä	0 - 1400 r/min
Iskutaajuus	0 - 4500 iskua/min
Teränpidin	SDS-plus
Paino (akun kanssa)	3,5 kg
Mitat (P x K)	300 x 200 mm
Latauksen ympäristön lämpötila	0 °C - 40 °C
Latausaika (2,0 Ah)	30 min
Suojausluokka	II
Turvallisuus	Ylikuormitussuoja, varoitusvalo
Huolto	Puhdista ilmanvaihtoaukot, älä upota veteen
Korjattavuus	Korjaus ammattilaisen toimesta, varaosia saatavilla

Usein kysytyt kysymykset - Set KH 18 LTX 24 METABO

Kuinka ladata Set KH 18 LTX 24 -akku?

Työnnä akku kokonaan laturin liukukiskoon. Merkkivalo vilkkuu. Lataus pysähtyy automaattisesti. Käytä vain mukana toimitettua laturia.

Mitä akkutyyppiä tässä iskuporakoneessa käytetään?

Käytä CAS (Cordless Alliance System) -yhteensopivia Li-Ion-akkuja, jännite 12 V - 36 V, kapasiteetti 1,3 Ah - 10 Ah. Toimitettu akku on 18 V / 2,0 Ah.

Mitä tehdä, jos punainen varoitusvalo palaa jatkuvasti?

Se ilmaisee liian korkeaa tai matalaa lämpötilaa. Odota, että akun lämpötila on 0 °C - 50 °C, jolloin lataus jatkuu automaattisesti.

Varoitusvalo vilkkuu, mitä teen?

Irrota akku välittömästi laturista: se on todennäköisesti viallinen. Älä yritä ladata vaurioitunutta akkua.

Voinko jättää akun laturiin latauksen jälkeen?

Kyllä, laturi siirtyy ylläpitotilaan. Akku pysyy käyttövalmiina. Merkkivalo palaa tasaisesti.

Kuinka vaihdan poranterän KH 18 LTX 24 -malliin?

Teränpidin on SDS-plus. Vedä holkkia taaksepäin, aseta terä ja vapauta. Tarkista lukitus.

Mitä turvatoimia minun tulee noudattaa?

Lue koko käyttöohje. Suojaa laturi kosteudelta, älä lataa ei-ladattavia paristoja, ja pidä lapset loitolla. Irrota virtajohto, jos savua ilmenee.

Voinko käyttää laturia muille Metabo-akuille?

Kyllä, laturi sopii Metabo- ja CAS Li-Ion -akuille (tietyt NiCd-mallit yhteensopivia). Katso taulukko käyttöohjeesta.

Kuinka puhdistaa laturi?

Irrota laturi verkkovirrasta. Puhdista ilmanvaihtoaukot imurilla tai pehmeällä harjalla. Älä käytä vettä.

Mistä löydän varaosia tai voin korjauttaa laitteen?

Ota yhteyttä Metabo-edustajaan. Korjaukset tulee teettää ammattilaisella. Osoitteet: www.metabo.com.

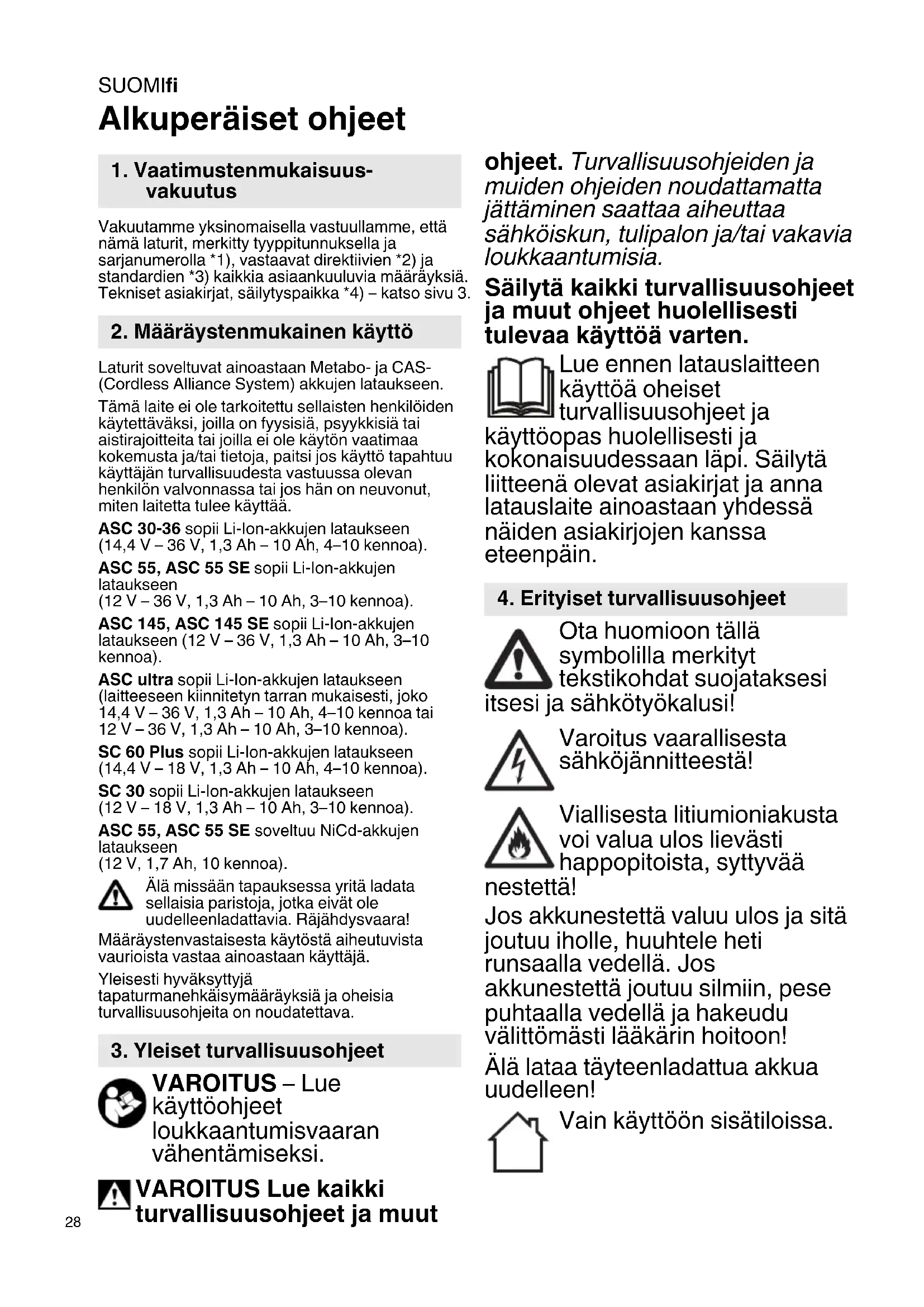

KÄYTTÖOHJE Set KH 18 LTX 24 METABO

fi Alkuperäiset ohjeet 28

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä laturit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3.

2. Määräystenmukainen käyttö

Laturit soveltuvat ainoastaan Metabo- ja CAS-(Cordless Alliance System) akkujen lataukseen.

Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, psyykkisiä tai aistirajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietoja, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää.

ASC 30-36 sopii Li-lon-akkujen lataukseen (14,4 V – 36 V, 1,3 Ah – 10 Ah, 4–10 kennoa).

ASC 55, ASC 55 SE sopii Li-lon-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 145, ASC 145 SE sopii Li-Ion-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC ultra sopii Li-lon-akkujen lataukseen (laitteeseen kiinnitetyn tarran mukaisesti, joko 14,4 V – 36 V, 1,3 Ah – 10 Ah, 4–10 kennoa tai 12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

SC 60 Plus sopii Li-lon-akkujen lataukseen (14,4 V – 18 V, 1,3 Ah – 10 Ah, 4–10 kennoa).

SC 30 sopii Li-Ion-akkujen lataukseen (12 V – 18 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 55, ASC 55 SE soveltuu NiCd-akkujen lataukseen (12 V, 1,7 Ah, 10 kennoa).

Älä missään tapauksessa yritä ladata sellaisia paristoja, jotka eivät ole uudelleenladattavia. Räjähdysvaara!

Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmanehkäisymääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS – Lue

käyttöohjeet loukkaantumisvaaran vähentämiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut

ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten.

Lue ennen latauslaitteen käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä liitteenä olevat asiakirjat ja anna latauslaite ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi

itsesi ja sähkötyökalusi!

Varoitus vaarallisesta sähköjännitteestä!

Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, syttyvää

nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon! Älä lataa täyteenladattua akkua uudelleen!

Vain käyttöön sisätiloissa.

Suojaa latauslaitetta kosteudelta!

Älä missään tapauksessa anna lasten käyttää laitetta.

Huolehdi siitä, että lapset eivät pääse leikkimään laitteella.

Älä päästä lapsia latauslaitteen tai työskentelyalueen lähelle!

Säilytä latauslaitettasi siten, että lapset eivät pääse siihen käsiksi!

Irrota latauslaite heti verkkopistokkeesta, jos savua tai liekkejä esiintyy!

Älä laita mitään esineitä latauslaitteen tuuletusrakoihin - sähköiskun tai oikosulun vaara!

Älä käytä viallisia akkuja!

Älä lataa akkuja AIR COOLED - latureilla tiloissa, joissa on korkea metallipölypitoisuus.

5. Yleiskuva

Katso sivu 2. Kuvat ovat esimerkkeinä kaikille laitteille.

1 Akku (ei sisälly toimitukseen)
2 Latausaukko
3 Toiminnan merkkivalo
4 Varoitusvalo

6. Käyttöönotto

Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Tämänkaltaiset tasavirtaa muodostavat laitteet voisivat aiheuttaa häiriöitä yksinkertaiselle vikavirtasuojakytkimelle. Käytä tyypin F tai sitä parempaa kytkintä, jonka laukaisuvirta on enintään 30 mA.

Varmista ennen latauslaitteen käyttöönottoa, että tuuletusaukot ovat vapaina. Vähimmäisetäisyys muihin esineisiin väh. 5 cm!

6.1 Itsetesti

Asenna verkkopistoke verkkovirtaan.

Varoitusvalo (4) ja toiminnan merkkivalo (3) palavat perätysten n. 1 sekunnin ajan, integroitu tuuletin käy n. 5 sekunnin ajan.

7. Käyttö

7.1 Akun lataaminen

Työnnä akku kokonaan vasteeseen asti latausaukkoon (2).

Toiminnan merkkivalo (3) vilkkuu.

Ohje: Kun haluat nähdä Li-lon-akkujen varaustilan, ota ensin akku pois latauslaitteesta ja paina sitten akun painiketta.

7.2 Säilytyslataus

Kun lataus on päättynyt, latauslaite kytkeytyy automaattisesti ylläpitolataukselle.

Akku voidaan jättää latauslaitteeseen, jolloin se on aina käyttövalmis.

Toiminnan merkkivalo (3) palaa jatkuvasti.

8. Häiriö

8.1 Varoitusvalo (4) palaa jatkuvasti

Akku ei lataannu. Lämpötila liian korkea / liian matala. Kun akun lämpötila on 0 °C ja 50 °C välillä, lataus alkaa automaattisesti.

8.2 Varoitusvalo (4) vilkkuu

• Akku viallinen. Ota akku välittömästi pois latauslaitteesta.
• Akkua ei ole työnnetty oikein latausaukkoon (2). Katso luku 7.1.

9. Korjaus

Latauslaitteen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos tämän laitteen verkkoliitäntäjohto vaurioituu, valmistajan, valmistajan huoltopalvelun tai vastaavan valtuutetun henkilön on vaihdettava se vaaratilanteiden välttämiseksi.

Korjausta tarvitsevien Metabo-latauslaitteiden yhteydessä käänny Metabo-edustajan puoleen. Katso osoitteet osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

SUOMIfi

Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa ww.metabo.com kohdassa Asiakaspalvelu.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin 2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.

11. Tekniset tiedot

Katso sivua 3.

U = akun jännitealueet

C = akun kapasiteetti

lC = latausvirta tL = latausaika 1)

1) Jäännöskapasiteetista ja akun lämpötilasta riippuen todelliset latausajat voivat poiketa annetuista tiedoista.

Suositeltu ympäristön lämpötila ladattaessa: 0 °C ... 40 °C.

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.

Suojausluokan II laite

\~ Vaihtovirta
