KHA 18 LTX BL 24 Quick Set ISA - Vasara METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton iskuporakone
Brändi	Metabo
Malli	KHA 18 LTX BL 24 Quick Set ISA
Nimellisjännite	18 V
Akkutyyppi	Li-Ion, CAS-järjestelmä (Cordless Alliance System)
Porauskapasiteetti (betoni)	24 mm
Moottori	Harjaton (Brushless)
Toimintatilat	Poraus, iskuporaus, talttaus
Työkalupidike	SDS-Plus
Työkalunvaihtojärjestelmä	Quick Set ISA (avaimeton pikavaihto)
Kuormittamaton nopeus	0 - 1200 rpm
Iskutaajuus	0 - 5000 iskua/min
Iskuenergia	2,4 J
Paino	3,2 kg (akun kanssa)
Valaistus	Sisäinen LED
Kahva	Antivibraatiolla varustettu ergonominen kahva
Nopeudensäätö	Kyllä, elektroninen
Moottorijarru	Kyllä
Karalukitus	Kyllä
Käynnistyksenestosuoja	Kyllä
Huolto	Puhdista ilmanvaihtoaukot säännöllisesti; säilytä kuivassa paikassa
Korjattavuus	Metabo-huoltopalvelu; varaosat saatavana CAS-verkoston kautta
Toimitussisältö	1 akku 18 V, pikalaturi, kuljetuslaatikko

Usein kysytyt kysymykset - KHA 18 LTX BL 24 Quick Set ISA METABO

Kuinka vaihtaa kärki Metabo KHA 18 LTX BL 24 Quick Set ISA -laitteeseen?

Käytä Quick Set ISA -järjestelmää: vedä holkkia taaksepäin, aseta SDS-Plus-kärki pohjaan asti, vapauta holkki. Varmista, että työkalu on lukittunut.

Mitkä akut ovat yhteensopivia tämän porakoneen kanssa?

KHA 18 LTX BL 24 Quick Set ISA käyttää Metabo- tai CAS (Cordless Alliance System) 18 V -akkuja, mieluiten Li-Ion 2–10 Ah kapasiteetilla.

Voinko käyttää tätä porakonetta metallin poraamiseen?

Kyllä, poraustilassa ilman iskua. Käytä sopivaa HSS-terää ja kohtuullista nopeutta. Elektroninen nopeudensäädin mahdollistaa nopeuden säätämisen.

Kuinka aktivoida talttaustila?

Käännä tilanvalintarengas talttaussymbolille (pelkkä vasara). Työkalua voidaan käyttää kevyeen talttaukseen, esimerkiksi laattojen poistamiseen.

Mitä tehdä, jos akku ei lataudu?

Tarkista, että laturi on kytketty ja akku on asetettu oikein. Jos varoitusvalo vilkkuu, akku saattaa olla viallinen tai lämpötila-alueen ulkopuolella (0-50 °C).

Kuinka puhdistaa ja huoltaa työkalu?

Puhdista ilmanvaihtoaukot pehmeällä harjalla. Pyyhi kotelo kostealla liinalla. Älä käytä liuottimia. Säilytä kuivassa, jäätymättömässä paikassa.

Millaisia kärkiä voin käyttää?

Käytä SDS-Plus-kärkiä: iskuporanterät, taltat, reikäsahat. Työkalupidike hyväksyy myös sovittimia vakiokuulille.

Kuinka vaihtaa akku käytön aikana?

Paina akun kahta sivupainiketta ja vedä akkua alaspäin irrottaaksesi sen. Aseta uusi akku liu'uttamalla se paikalleen, kunnes se napsahtaa.

Onko tässä porakoneessa moottorijarru?

Kyllä, moottorijarru pysäyttää kärjen nopeasti kytkimen vapauttamisen jälkeen, parantaen turvallisuutta ja tarkkuutta.

Mistä löydän varaosia tai saan laitteen huollettua?

Ota yhteyttä Metabo-huoltoon osoitteessa www.metabo.com tai valtuutettuun jälleenmyyjään. Varaosia on saatavana CAS-verkoston kautta.

KÄYTTÖOHJE KHA 18 LTX BL 24 Quick Set ISA METABO

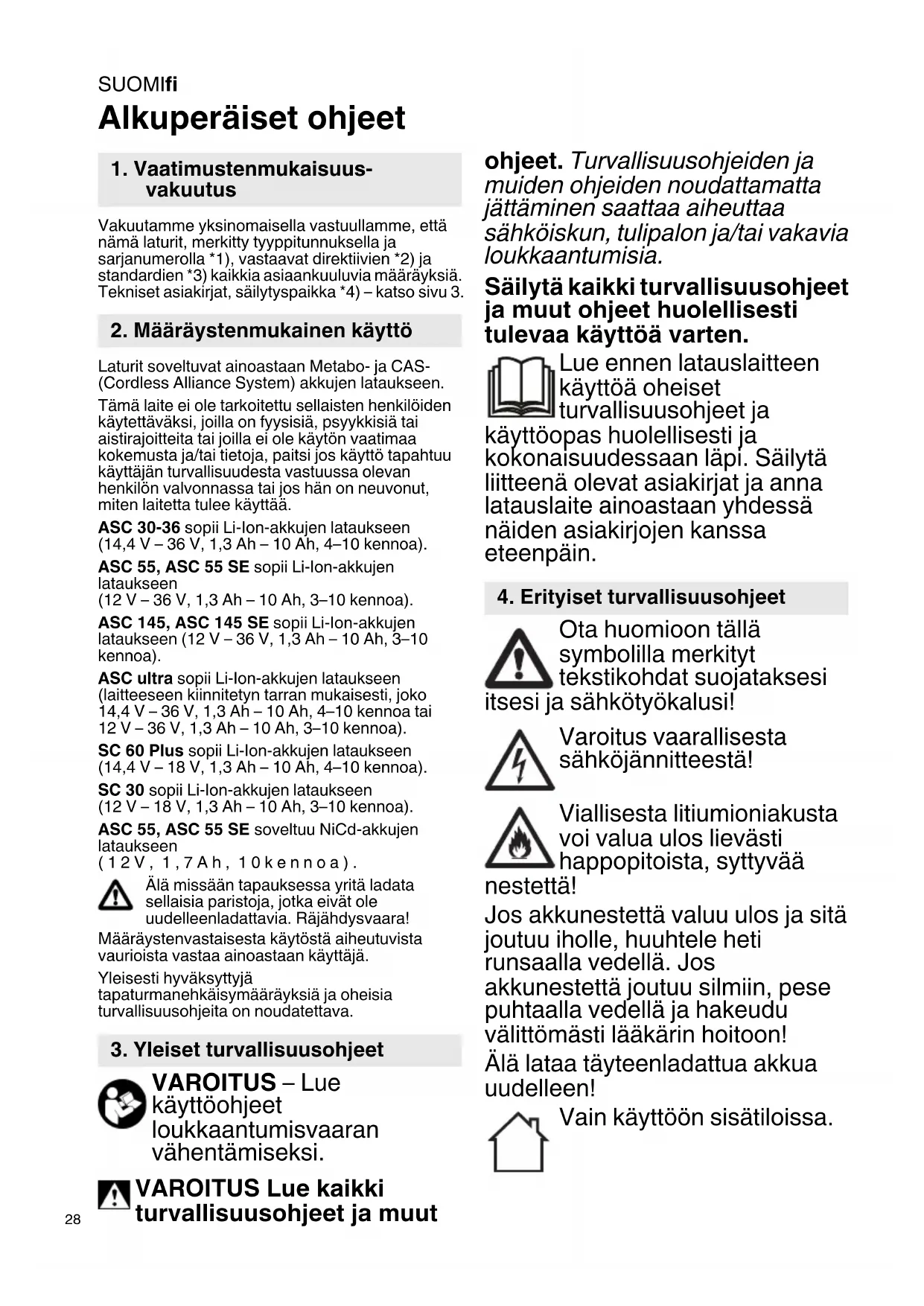

fi Alkuperäiset ohjeet 28

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä laturit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3.

2. Määräystenmukainen käyttö

Laturit soveltuvat ainoastaan Metabo- ja CAS-(Cordless Alliance System) akkujen lataukseen.

Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, psyykkisiä tai aistirajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietoja, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää.

ASC 30-36 sopii Li-lon-akkujen lataukseen (14,4 V – 36 V, 1,3 Ah – 10 Ah, 4–10 kennoa).

ASC 55, ASC 55 SE sopii Li-lon-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 145, ASC 145 SE sopii Li-lon-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC ultra sopii Li-Ion-akkujen lataukseen (laitteeseen kiinnitetyn tarran mukaisesti, joko 14,4 V – 36 V, 1,3 Ah – 10 Ah, 4–10 kennoa tai 12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

SC 60 Plus sopii Li-lon-akkujen lataukseen (14,4 V – 18 V, 1,3 Ah – 10 Ah, 4–10 kennoa).

SC 30 sopii Li-lon-akkujen lataukseen (12 V – 18 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 55, ASC 55 SE soveltuu NiCd-akkujen lataukseen

(12V, 1,7Ah, 10kennoa).

Älä missään tapauksessa yritä ladata sellaisia paristoja, jotka eivät ole uudelleenladattavia. Räjähdysvaara!

Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmanehkäisymääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS – Lue

käyttöohjeet loukkaantumisvaaran vähentämiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut

ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten.

Lue ennen latauslaitteen käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä liitteenä olevat asiakirjat ja anna latauslaite ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi!

Varoitus vaarallisesta sähköjännitteestä!

Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, syttyvää nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon! Älä lataa täyteenladattua akkua uudelleen!

Vain käyttöön sisätiloissa.

Suojaa latauslaitetta kosteudelta!

Älä missään tapauksessa anna lasten käyttää laitetta.

Huolehdi siitä, että lapset eivät pääse leikkimään laitteella.

Älä päästä lapsia latauslaitteen tai työskentelyalueen lähelle!

Säilytä latauslaitettasi siten, että lapset eivät pääse siihen käsiksi!

Irrota latauslaite heti verkkopistokkeesta, jos savua tai liekkejä esiintyy!

Älä laita mitään esineitä latauslaitteen tuuletusrakoihin - sähköiskun tai oikosulun vaara!

Älä käytä viallisia akkuja!

Älä lataa akkuja AIR COOLED - latureilla tiloissa, joissa on korkea metallipölypitoisuus.

5. Yleiskuva

Katso sivu 2. Kuvat ovat esimerkkeinä kaikille laitteille.

1 Akku (ei sisälly toimitukseen)
2 Latausaukko
3 Toiminnan merkkival
4 Varoitusvalo

6. Käyttöönotto

Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Tämänkaltaiset tasavirtaa muodostavat laitteet voisivat aiheuttaa häiriöitä yksinkertaiselle vikavirtasuojakytkimelle. Käytä tyypin F tai sitä parempaa kytkintä, jonka laukaisuvirta on enintään 30 mA.

Varmista ennen latauslaitteen käyttöönottoa, että tuuletusaukot ovat vapaina. Vähimmäisetäisyys muihin esineisiin väh. 5 cm!

6.1 Itsetesti

Asenna verkkopistoke verkkovirtaan.

Varoitusvalo (4) ja toiminnan merkkivalo (3) palavat perätysten n. 1 sekunnin ajan, integroitu tuuletin käy n. 5 sekunnin ajan.

7. Käyttö

7.1 Akun lataaminen

Työnnä akku kokonaan vasteeseen asti latausaukkoon (2).

Toiminnan merkkivalo (3) vilkkuu.

Ohje: Kun haluat nähdä Li-lon-akkujen varaustilan, ota ensin akku pois latauslaitteesta ja paina sitten akun painiketta.

7.2 Säilytyslataus

Kun lataus on päättynyt, latauslaite kytkeytyy automaattisesti ylläpitolataukselle.

Akku voidaan jättää latauslaitteeseen, jolloin se on aina käyttövalmis.

Toiminnan merkkivalo (3) palaa jatkuvasti.

8. Häiriö

8.1 Varoitusvalo (4) palaa jatkuvasti

Akku ei lataannu. Lämpötila liian korkea / liian matala. Kun akun lämpötila on 0 °C ja 50 °C välillä, lataus alkaa automaattisesti.

8.2 Varoitusvalo (4) vilkkuu

• Akku viallinen. Ota akku välittömästi pois latauslaitteesta.
• Akkua ei ole työnnetty oikein latausaukkoon (2). Katso luku 7.1.

9. Korjaus

Latauslaitteen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos tämän laitteen verkkoliitäntäjohto vaurioituu, valmistajan, valmistajan huoltopalvelun tai vastaavan valtuutetun henkilön on vaihdettava se vaaratilanteiden välttämiseksi.

Korjausta tarvitsevien Metabo-latauslaitteiden yhteydessä käänny Metabo-edustajan puoleen. Katso osoitteet osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

SUOMIfi

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin

2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.

11. Tekniset tiedot

Katso sivua 3.

U = akun jännitealueet

C = akun kapasiteetti

I_C = latausvirta

t = latausaika

1) Jäännöskapasiteetista ja akun lämpötilasta riippuen todelliset latausajat voivat poiketa annetuista tiedoista.

Suositeltu ympäristön lämpötila ladattaessa: 0 °C ... 40 °C.

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.

Suojausluokan II laite

\~ Vaihtovirta
