Typ produktu	Bezkabelové příklepové kladivo
Značka	Metabo
Model	KHA 18 LTX BL 24 Quick Set ISA
Jmenovité napětí	18 V
Typ baterie	Li-Ion, systém CAS (Cordless Alliance System)
Vrtací výkon (beton)	24 mm
Motor	Bezkartáčový (brushless)
Provozní režimy	Vrtání, příklepové vrtání, sekání
Upínání nástroje	SDS-Plus
Systém výměny nástroje	Quick Set ISA (rychlé upnutí bez klíče)
Otáčky naprázdno	0 - 1200 ot./min
Frekvence příklepu	0 - 5000 úderů/min
Energie příklepu	2,4 J
Hmotnost	3,2 kg (s baterií)
Osvětlení	Integrované LED
Rukojeť	Ergonomická antivibrační rukojeť
Regulace otáček	Ano, elektronická
Brzda motoru	Ano
Blokování vřetena	Ano
Ochrana proti neúmyslnému spuštění	Ano
Údržba	Pravidelně čistěte větrací štěrbiny; skladujte na suchém místě
Opravitelnost	Poprodejní servis Metabo; náhradní díly dostupné prostřednictvím sítě CAS
Obsah dodávky	1 baterie 18 V, rychlonabíječka, přepravní kufr

Často kladené otázky - KHA 18 LTX BL 24 Quick Set ISA METABO

Jak vyměnit nástroj na Metabo KHA 18 LTX BL 24 Quick Set ISA?

Použijte systém Quick Set ISA: zatáhněte objímku dozadu, zasuňte SDS-Plus nástroj až na doraz a poté uvolněte objímku. Zkontrolujte, zda je nástroj řádně zajištěn.

Jaké baterie jsou s tímto kladivem kompatibilní?

KHA 18 LTX BL 24 Quick Set ISA používá baterie Metabo nebo CAS (Cordless Alliance System) o napětí 18 V, nejlépe Li-Ion s kapacitou 2 až 10 Ah.

Mohu toto kladivo použít k vrtání do kovu?

Ano, v režimu vrtání bez příklepu. Použijte vhodný HSS vrták a mírnou rychlost. Elektronická regulace otáček umožňuje nastavení rychlosti.

Jak aktivovat režim sekání?

Otočte volič režimů na symbol sekání (kladivo samostatně). Nástroj lze poté použít pro lehké sekání, například pro odstraňování obkladů.

Co dělat, když se baterie nenabíjí?

Zkontrolujte, zda je nabíječka zapojena a baterie správně vložena. Pokud varovná kontrolka bliká, baterie může být vadná nebo mimo teplotní rozsah (0-50 °C).

Jak čistit a udržovat nástroj?

Čistěte větrací štěrbiny jemným kartáčem. Otřete kryt vlhkým hadříkem. Nepoužívejte rozpouštědla. Skladujte na suchém místě chráněném před mrazem.

Jaké typy nástrojů mohu použít?

Používejte SDS-Plus nástroje: příklepové vrtáky, sekáče, korunkové vrtáky. Upínání nástroje také přijímá adaptéry pro standardní sklíčidla.

Jak vyměnit baterii během používání?

Stiskněte obě boční tlačítka baterie a vytáhněte ji dolů pro vyjmutí. Vložte novou baterii zasunutím až po zaklapnutí.

Je toto kladivo vybaveno brzdou motoru?

Ano, brzda motoru rychle zastaví nástroj po uvolnění spínače, čímž zvyšuje bezpečnost a přesnost.

Kde najdu náhradní díly nebo nechat opravit zařízení?

Kontaktujte poprodejní servis Metabo přes www.metabo.com nebo autorizovaného prodejce. Náhradní díly jsou k dispozici prostřednictvím sítě CAS.

NÁVOD K OBSLUZE KHA 18 LTX BL 24 Quick Set ISA METABO

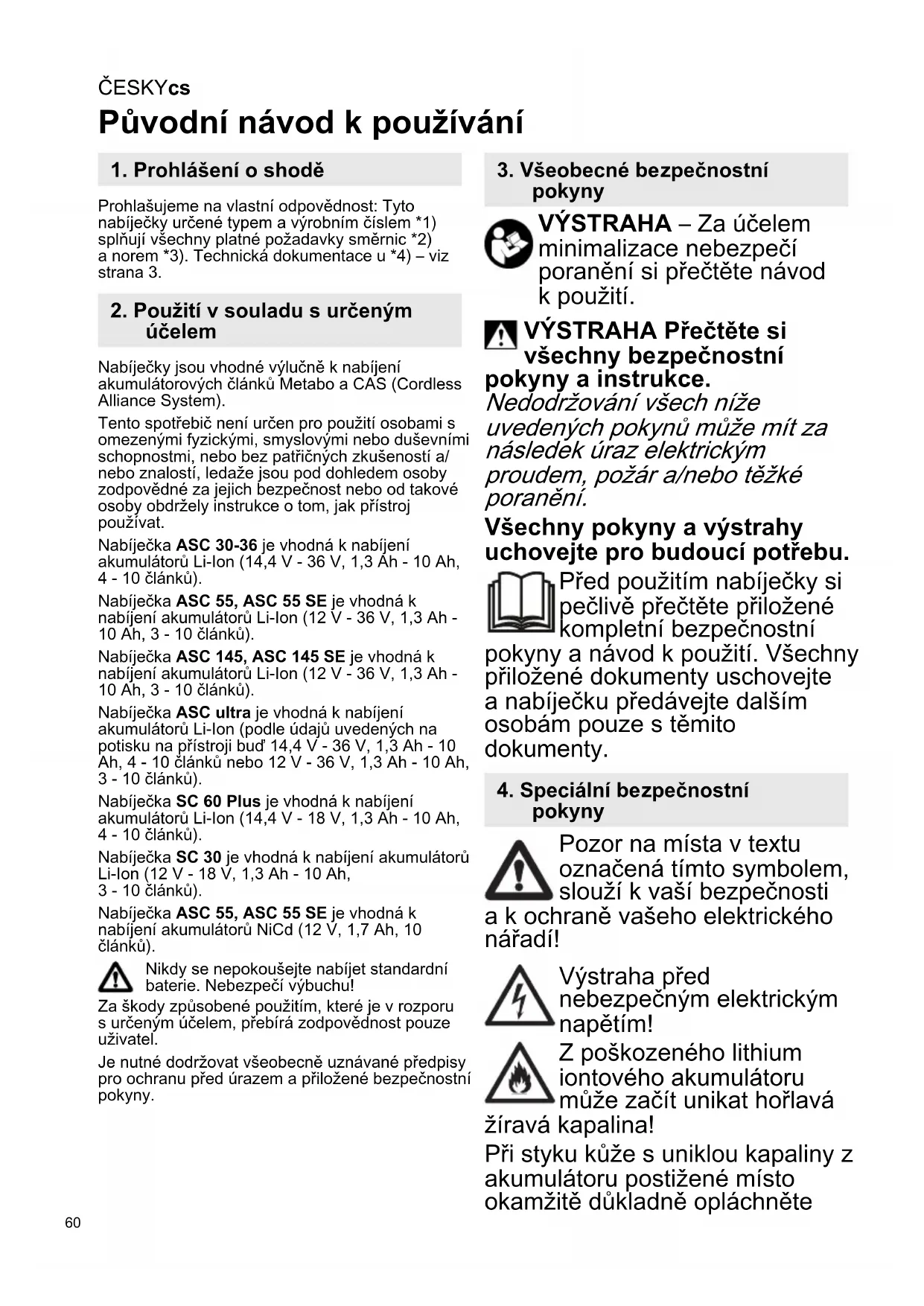

cs Původní návod k používání 60

Původní návod k používání

1. Prohlášení o shodě

Prohlašujeme na vlastní odpovědnost: Tyto nabíječky určené typem a výrobním číslem *1) splňují všechny platné požadavky směrnic *2) a norem *3). Technická dokumentace u *4) – viz strana 3.

2. Použití v souladu s určeným účelem

Nabíječky jsou vhodné výlučně k nabíjení akumulátorových článků Metabo a CAS (Cordless Alliance System).

Tento spotřebič není určen pro použití osobami s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a/ nebo znalostí, ledaže jsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo od takové osoby obdržely instrukce o tom, jak přístroj použivat.

Nabíječka ASC 30-36 je vhodná k nabíjení akumulátorů Li-lon (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 článků).

Nabíječka ASC 55, ASC 55 SE je vhodná k nabíjení akumulátorů Li-lon (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC 145, ASC 145 SE je vhodná k nabíjení akumulátorů Li-lon (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC ultra je vhodná k nabíjení akumulátorů Li-lon (podle údajů uvedených na potisku na přístroji bud' 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 článků nebo 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka SC 60 Plus je vhodná k nabíjení akumulátorů Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 článků).

Nabíječka SC 30 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC 55, ASC 55 SE je vhodná k nabíjení akumulátorů NiCd (12 V, 1,7 Ah, 10 článků).

Nikdy se nepokoušejte nabíjet standardní baterie. Nebezpečí výbuchu!

Za škody způsobené použitím, které je v rozporu s určeným účelem, přebírá zodpovědnost pouze uživatel.

Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny.

3. Všeobecné bezpečnostní pokyny

VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod k použití.

VÝSTRAHA Přečtěte si všechny bezpečnostní kyny a instrukce.

Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechny pokyny a výstrahy uchovejte pro budoucí potřebu.

Před použitím nabíječky si pečlivě přečtěte přiložené kompletní bezpečnostní v a návod k použití. Všechny né dokumenty uschovejte ečku předávejte dalším m pouze s těmito enty.

4. Speciální bezpečnostní pokyny

Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti

a k ochraně vašeho elektrického nářadí!

Výstraha před nebezpečným elektrickým napětím!

Z poškozeného lithium iontového akumulátoru může začít unikat hořlavá

žíravá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené místo okamžitě důkladně opláchněte

vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte čistou vodou a neprodleně vyhledejte lékařské ošetření!

Plně nabitý akumulátor znovu nenabíjejte!

K použití pouze v interiéru.

Chraňte nabíječku před vlhkostí!

Nikdy nedovolte dětem používat přístroj.

Děti by měly být pod dozorem, aby si nehrály s přístrojem.

Udržujte děti v dostatečné vzdálenosti od nabíječky nebo pracovního prostoru!

Uchovávejte nabíječku mimo dosah dětí!

V případě kouře nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájecího kabelu!

Nevkládejte předměty do ventilačních otvorů nabíječky - nebezpečí úrazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumulátory! V prostorech se zvýšeným výskytem kovového prachu nenabíjejte žádné akumulátory pomocí nabíječek AIR COOLED.

5. Přehled

Viz. strana 2. Obrázky jsou příklady pro všechný přístroje.

1 Akumulátor (není součástí balení)
2 zásuvný slot
3 kontrolka napájení
4 výstražná kontrolka

6. Uvedení do provozu

Před uvedením do provozu zkontrolujte, zda sít'ové napětí a sít'ový kmitočet na typovém štítku odpovídají údajům vaší elektrické sítě.

Zařízení, jako je toto, která generují stejnosměrný proud, mohou ovlivňovat jednoduché proudové chrániče. Použijte proto typ F nebo lepší, s vypínacím proudem max. 30 mA.

Před uvedením nabíječky do provozu se ujistěte, že ventilační otvory jsou volné. Minimální vzdálenost od jiných předmětů min. 5 cm!

6.1 Autotest

Zapojte sít'ovou zástrčku.

Výstražná kontrolka (4) a kontrolka napájení (3) se postupně rozsvítí asi na 1 sekundu, zabudovaný ventilátor se na cca 5 sekund rozběhne.

7. Použití

7.1 Nabíjení akumulátoru

Akumulátor zasuňte úplně, až na doraz do zásuvného nabíjecího slotu (2).

Kontrolka napájení (3) bliká.

Poznámka: Pro zobrazení stavu nabití u akumulátorů Li-ion nejprve akumulátor vyjměte z nabíječky a poté stiskněte příslušné tlačítko na akumulátoru.

7.2 Udržovací nabíjení

Je-li nabíjení ukončeno, nabíječka se automaticky přepne do režimu udržovacího nabíjení.

Akumulátor může zůstat v nabíječce a bude tak vždy připraven k použití.

Kontrolka napájení (3) trvale svítí.

8. Porucha

8.1 Výstražná kontrolka (4) trvale svítí

Akumulátor se nenabíjí. Příliš vysoká / příliš nízká teplota. Pokud je teplota akumulátoru v rozmezí 0 °C až 50 °C, automaticky se spustí proces nabíjení.

8.2 Výstražná kontrolka (4) bliká

- Akumulátor je vadný. Akumulátor ihned vyjměte z nabíječky.

ČESKYcs

- Akumulátor není správně nasazen do nabíjecího slotu (2). Viz kapitolu 7.1.

9. Opravy

Opravu nabíječky smí provádět pouze kvalifikovaný elektrikář!

Je-li síťový přívod tohoto přístroje poškozen, musí být vyměněn výrobcem nebo jeho zákaznickým servisem či podobně kvalifikovanou osobou, aby nedošlo k ohrožení.

S nabíječkou Metabo vyžadující opravu se prosím obraťte na vaše zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana životního prostředí

Řid'te se národními předpisy k ekologické likvidaci a recyklaci vysloužilého nářadí, obalů a příslušenství.

Jen pro země EU: Elektrické nářadí nevyha-zujte do domácího odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektric-

kých a elektronických zařízeních a dle odpovídající legislativy příslušné země musí být staré elektrické nářadí shromažďováno odděleně a odevzdáno k ekologické recyklaci.

11. Technické údaje

Viz. strana 3.

U	=	napěťové rozsahy akumulátorů
C	=	kapacita akumulátoru
I_C	=	nabíjecí proud
t	=	doba nabíjení

1) V závislosti na zbývající kapacitě a teplotě akumulátoru se skutečná doba nabíjení může od těchto údajů lišit.

Doporučená okolní teplota při nabíjení je 0 °C až 40 °C.

Změny na základě technického pokroku vyhrazeny.

Přístroj třídy ochrany II

\~ Střídavý proud
