Tipo di prodotto	Martello perforatore senza fili
Marca	Metabo
Modello	KHA 18 LTX BL 24 Quick Set ISA
Tensione nominale	18 V
Tipo di batteria	Li-Ion, sistema CAS (Cordless Alliance System)
Capacità di foratura (cemento)	24 mm
Motore	Brushless (senza spazzole)
Modalità di funzionamento	Foratura, foratura a percussione, scalpellatura
Porta-utensile	SDS-Plus
Sistema di cambio utensile	Quick Set ISA (cambio rapido senza chiave)
Velocità a vuoto	0 - 1200 giri/min
Frequenza di percussione	0 - 5000 battiti/min
Energia di percussione	2,4 J
Peso	3,2 kg (con batteria)
Illuminazione	LED integrato
Impugnatura	Impugnatura ergonomica antivibrazione
Variatore di velocità	Sì, elettronico
Freno motore	Sì
Bloccaggio albero	Sì
Protezione anti-avviamento	Sì
Manutenzione	Pulire regolarmente le fessure di ventilazione; conservare in un luogo asciutto
Riparabilità	Assistenza post-vendita Metabo; ricambi disponibili tramite rete CAS
Contenuto della confezione	1 batteria 18 V, caricabatterie rapido, valigetta di trasporto

Domande frequenti - KHA 18 LTX BL 24 Quick Set ISA METABO

Come cambiare la punta sul Metabo KHA 18 LTX BL 24 Quick Set ISA?

Utilizzare il sistema Quick Set ISA: tirare il manicotto all'indietro, inserire la punta SDS-Plus fino in fondo, quindi rilasciare il manicotto. Verificare che l'utensile sia ben bloccato.

Quali batterie sono compatibili con questo martello?

Il KHA 18 LTX BL 24 Quick Set ISA utilizza batterie Metabo o CAS (Cordless Alliance System) da 18 V, preferibilmente Li-Ion con capacità da 2 a 10 Ah.

Posso usare questo martello per forare il metallo?

Sì, in modalità foratura senza percussione. Utilizzare una punta HSS adatta e una velocità moderata. Il variatore elettronico consente di regolare la velocità.

Come attivare la modalità scalpellatura?

Ruotare l'anello di selezione delle modalità sul simbolo scalpello (solo martello). L'utensile può quindi essere utilizzato per scalpellatura leggera, ad esempio per rimuovere piastrelle.

Cosa fare se la batteria non si carica?

Verificare che il caricabatterie sia collegato e che la batteria sia inserita correttamente. Se la spia di avvertimento lampeggia, la batteria potrebbe essere difettosa o fuori dall'intervallo di temperatura (0-50 °C).

Come pulire e mantenere l'utensile?

Pulire le fessure di ventilazione con una spazzola morbida. Pulire la custodia con un panno umido. Non utilizzare solventi. Conservare in un luogo asciutto e al riparo dal gelo.

Quali tipi di punte posso utilizzare?

Utilizzare punte SDS-Plus: punte a percussione, scalpelli, seghe a tazza. Il porta-utensile accetta anche adattatori per mandrini standard.

Come cambiare la batteria durante l'uso?

Premere i due pulsanti laterali della batteria e tirarla verso il basso per rimuoverla. Inserire una nuova batteria facendola scorrere fino allo scatto.

Questo martello è dotato di freno motore?

Sì, il freno motore arresta rapidamente la punta dopo aver rilasciato l'interruttore, migliorando la sicurezza e la precisione.

Dove posso trovare ricambi o far riparare l'apparecchio?

Contattare l'assistenza post-vendita Metabo tramite www.metabo.com o un rivenditore autorizzato. I ricambi sono disponibili tramite la rete CAS.

MANUALE UTENTE KHA 18 LTX BL 24 Quick Set ISA METABO

it Istruzioni originali 16

es Manual original 19

pt Manual original 22

sv Bruksanvisning i original 25

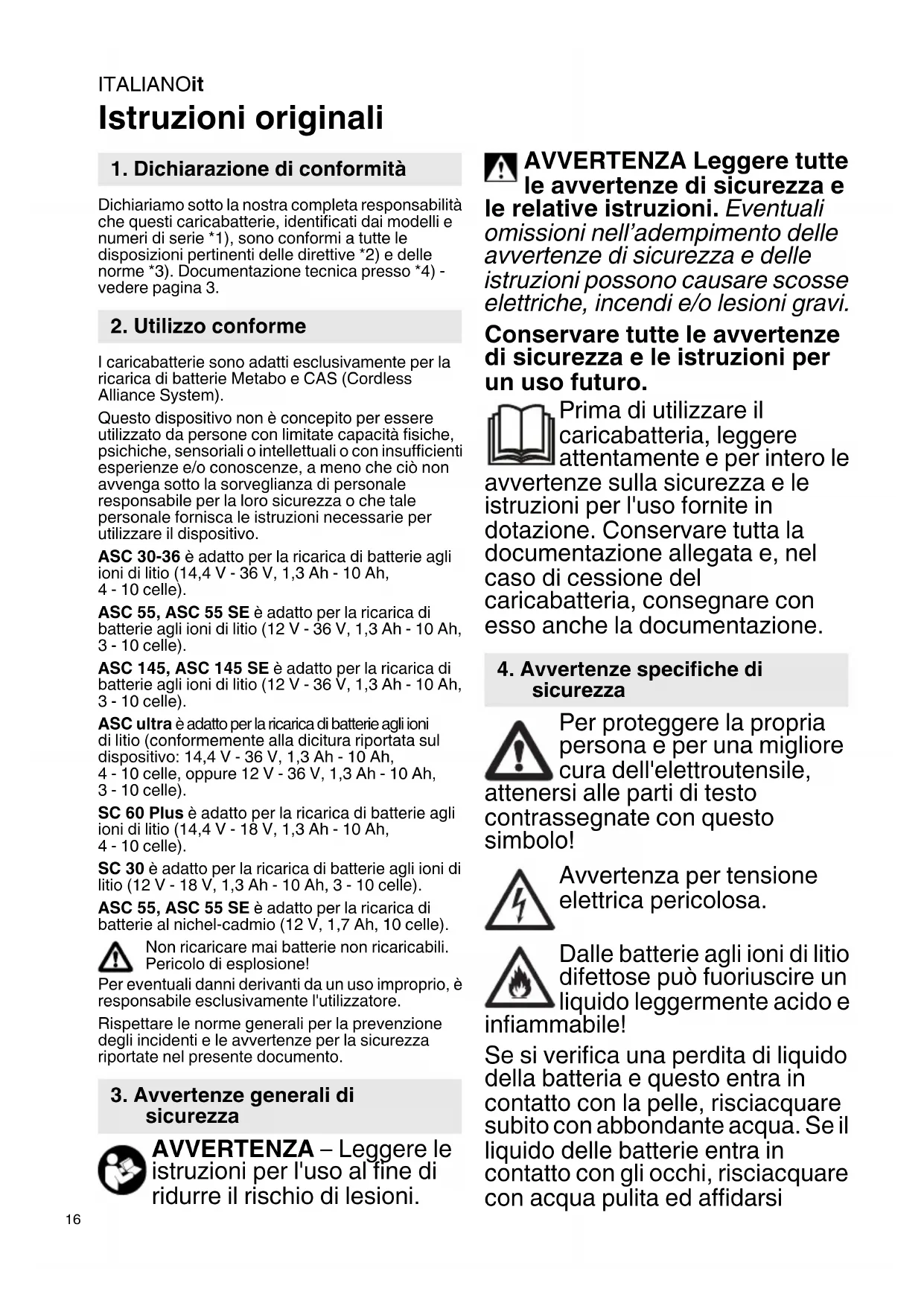

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che questi caricabatterie, identificati dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3.

2. Utilizzo conforme

I caricabatterie sono adatti esclusivamente per la ricarica di batterie Metabo e CAS (Cordless Alliance System).

Questo dispositivo non è concepito per essere utilizzato da persone con limitate capacità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsabile per la loro sicurezza o che tale personale fornisca le istruzioni necessarie per utilizzare il dispositivo.

ASC 30-36 è adatto per la ricarica di batterie agli ioni di litio (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 celle).

ASC 55, ASC 55 SE è adatto per la ricarica di batterie agli ioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

ASC 145, ASC 145 SE è adatto per la ricarica di batterie agli ioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

ASC ultra è adatto per la ricarica di batterie agli ioni di litio (conformemente alla dicitura riportata sul dispositivo: 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 celle, oppure 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

SC 60 Plus è adatto per la ricarica di batterie agli ioni di litio (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 celle).

SC 30 è adatto per la ricarica di batterie agli ioni di litio (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

ASC 55, ASC 55 SE è adatto per la ricarica di batterie al nichel-cadmio (12 V, 1,7 Ah, 10 celle).

Non ricaricare mai batterie non ricaricabili. Pericolo di esplosione!

Per eventuali danni derivanti da un uso improprio, è responsabile esclusivamente l'utilizzatore.

Rispettare le norme generali per la prevenzione degli incidenti e le avvertenze per la sicurezza riportate nel presente documento.

3. Avvertenze generali di sicurezza

AVVERTENZA – Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.

AVVERTENZA Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Eventuali omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.

Prima di utilizzare il caricabatteria, leggere attentamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione del caricabatteria, consegnare con esso anche la documentazione.

4. Avvertenze specifiche di sicurezza

Per proteggere la propria persona e per una migliore cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo!

Avvertenza per tensione elettrica pericolosa.

Dalle batterie agli ioni di litio difettose può fuoriuscire un liquido leggermente acido e nabile!

Se si verifica una perdita di liquido della batteria e questo entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi

immediatamente alle cure di un medico!

Non ricaricare le batterie già cariche!

Solo per uso in ambienti interni.

Proteggere il caricabatteria dall'umidità!

Non consentire mai ai bambini di utilizzare il dispositivo.

I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.

Tenere lontano i bambini dal caricabatteria e dal luogo di lavoro!

Riporre il caricabatteria lontano dalla portata dei bambini!

In presenza di fumo o fuoco nel caricabatteria, staccare immediatamente la spina di alimentazione!

Non inserire oggetti nelle feritoie di aerazione del caricabatteria – Pericolo di scossa elettrica o di cortocircuito!

Non utilizzare batterie difettose! Nelle aree caratterizzate da un'elevata presenza di polvere metallica, non ricaricare le batterie con i caricabatteria AIR COOLED.

5. Sintesi

Vedere pagina 2. Le immagini hanno valore indicativo per tutti gli apparecchi.

1 Batteria (non in dotazione)
2 Innesto a slitta
3 Spia di funzionamento
4 Spia di avviso

6. Messa in funzione

Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione corrispondano ai dati elettrici riportati sulla targhetta del modello.

Apparecchi come questo, che generano corrente continua, potrebbero esercitare influssi su un circuito di sicurezza per correnti di guasto. Utilizzare un apparecchio di tipo F o superiore, con corrente di apertura max. di 30 mA.

Prima della messa in funzione del caricabatteria assicurarsi che le feritoie di aerazione siano libere. Distanza minima rispetto ad altri oggetti: almeno 5 cm!

6.1 Autotest

Inserire la spina di alimentazione.

La spia di avviso (4) e la spia di funzionamento (3) si accendono in successione per ca. 1 secondo e la ventola incorporata funziona per ca. 5 secondi.

7. Utilizzo

7.1 Ricarica della batteria

Inserire l'intera batteria, fino in fondo sull'innesto a slitta (2).

La spia di funzionamento (3) lampeggia.

Nota: per visualizzare il livello di carica delle batterie agli ioni di litio, per prima cosa estrarre la batteria dal caricabatteria, quindi premere il tasto sulla batteria.

7.2 Carica di mantenimento

Una volta terminata la ricarica, il caricabatteria passa automaticamente alla carica di mantenimento.

La batteria può rimanere all'interno del caricabatteria e, in questo modo, è sempre pronta per l'uso.

La spia di funzionamento (3) si accende in modo permanente.

8. Anomalia

8.1 La spia di avviso (4) si accende in modo permanente

La batteria non viene ricaricata. Temperatura troppo alta/troppo bassa. Se la temperatura della batteria è compresa tra 0 °C e 50 °C, il processo di ricarica inizia automaticamente.

8.2 La spia di avviso (4) lampeggia

- La batteria è guasta. Togliere immediatamente la batteria dal caricabatteria.

ITALIANOit

- La batteria non è stata applicata correttamente sull'innesto a slitta (2). Vedere il capitolo 7.1.

9. Riparazione

Le riparazioni al caricabatteria devono essere effettuate esclusivamente da elettricisti specializzati!

Per evitare eventuali pericoli, quando il cavo dell'alimentazione del presente apparecchio è danneggiato, farlo sostituire dal produttore, dal servizio clienti o da un'altra persona qualificata.

Nel caso di caricabatteria Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com.

10. Rispetto dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori.

Solo per i Paesi UE: non smaltire gli elettroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile.

11. Dati tecnici

Vedere pagina 3.

U = range di tensione delle batterie

C = capacità delle batterie

I_C = corrente di carica

t = tempo di ricarica 1) I tempi di carico reali possono

1) I tempi di carica reali possono variare dai valori indicati in funzione della capacità residua nonché della temperatura della batteria.

Temperatura ambiente consigliata durante la ricarica: da 0 °C a 40 °C.

Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico.

□ Apparecchiatura della classe di protezione II

\~ Corrente alternata
