Typ produktu	Młot udarowy bezprzewodowy
Marka	Metabo
Model	KHA 18 LTX BL 24 Quick Set ISA
Napięcie znamionowe	18 V
Typ baterii	Li-Ion, system CAS (Cordless Alliance System)
Zdolność wiercenia (beton)	24 mm
Silnik	Bezszczotkowy
Tryby pracy	Wiercenie, wiercenie udarowe, dłutowanie
Uchwyt narzędzia	SDS-Plus
System wymiany narzędzia	Quick Set ISA (szybka wymiana bez klucza)
Prędkość biegu jałowego	0 - 1200 obr/min
Częstotliwość udaru	0 - 5000 ud/min
Energia udaru	2,4 J
Waga	3,2 kg (z baterią)
Oświetlenie	Wbudowane LED
Uchwyt	Ergonomiczny uchwyt antywibracyjny
Regulacja prędkości	Tak, elektroniczna
Hamulec silnika	Tak
Blokada wrzeciona	Tak
Zabezpieczenie przed przypadkowym uruchomieniem	Tak
Konserwacja	Regularnie czyścić szczeliny wentylacyjne; przechowywać w suchym miejscu
Naprawialność	Serwis posprzedażowy Metabo; części zamienne dostępne przez sieć CAS
Zawartość zestawu	1 bateria 18 V, szybka ładowarka, walizka transportowa

Często zadawane pytania - KHA 18 LTX BL 24 Quick Set ISA METABO

Jak wymienić końcówkę w Metabo KHA 18 LTX BL 24 Quick Set ISA?

Użyj systemu Quick Set ISA: pociągnij tuleję do tyłu, włóż końcówkę SDS-Plus do oporu, a następnie zwolnij tuleję. Sprawdź, czy narzędzie jest prawidłowo zablokowane.

Jakie baterie są kompatybilne z tym młotem?

KHA 18 LTX BL 24 Quick Set ISA używa baterii Metabo lub CAS (Cordless Alliance System) 18 V, najlepiej Li-Ion o pojemności od 2 do 10 Ah.

Czy mogę używać tego młota do wiercenia w metalu?

Tak, w trybie wiercenia bez udaru. Użyj odpowiedniego wiertła HSS i umiarkowanej prędkości. Regulator elektroniczny pozwala dostosować prędkość.

Jak włączyć tryb dłutowania?

Obróć pierścień wyboru trybów na symbol dłuta (sam młot). Narzędzie może być wtedy używane do lekkiego dłutowania, na przykład do usuwania płytek.

Co zrobić, jeśli bateria się nie ładuje?

Sprawdź, czy ładowarka jest podłączona i bateria prawidłowo włożona. Jeśli lampka ostrzegawcza miga, bateria może być uszkodzona lub poza zakresem temperatury (0-50 °C).

Jak czyścić i konserwować narzędzie?

Wyczyść szczeliny wentylacyjne miękką szczotką. Przetrzyj obudowę wilgotną ściereczką. Nie używaj rozpuszczalników. Przechowuj w suchym miejscu, chroniąc przed mrozem.

Jakie typy końcówek mogę używać?

Używaj końcówek SDS-Plus: wierteł udarowych, dłut, koronek. Uchwyt narzędzia akceptuje również adaptery do standardowych uchwytów.

Jak wymienić baterię podczas pracy?

Naciśnij dwa boczne przyciski baterii i pociągnij ją w dół, aby wyjąć. Włóż nową baterię, przesuwając ją aż do kliknięcia.

Czy ten młot jest wyposażony w hamulec silnika?

Tak, hamulec silnika szybko zatrzymuje końcówkę po zwolnieniu przełącznika, poprawiając bezpieczeństwo i precyzję.

Gdzie mogę znaleźć części zamienne lub oddać urządzenie do naprawy?

Skontaktuj się z serwisem posprzedażowym Metabo przez www.metabo.com lub autoryzowanym sprzedawcą. Części zamienne są dostępne w sieci CAS.

INSTRUKCJA OBSŁUGI KHA 18 LTX BL 24 Quick Set ISA METABO

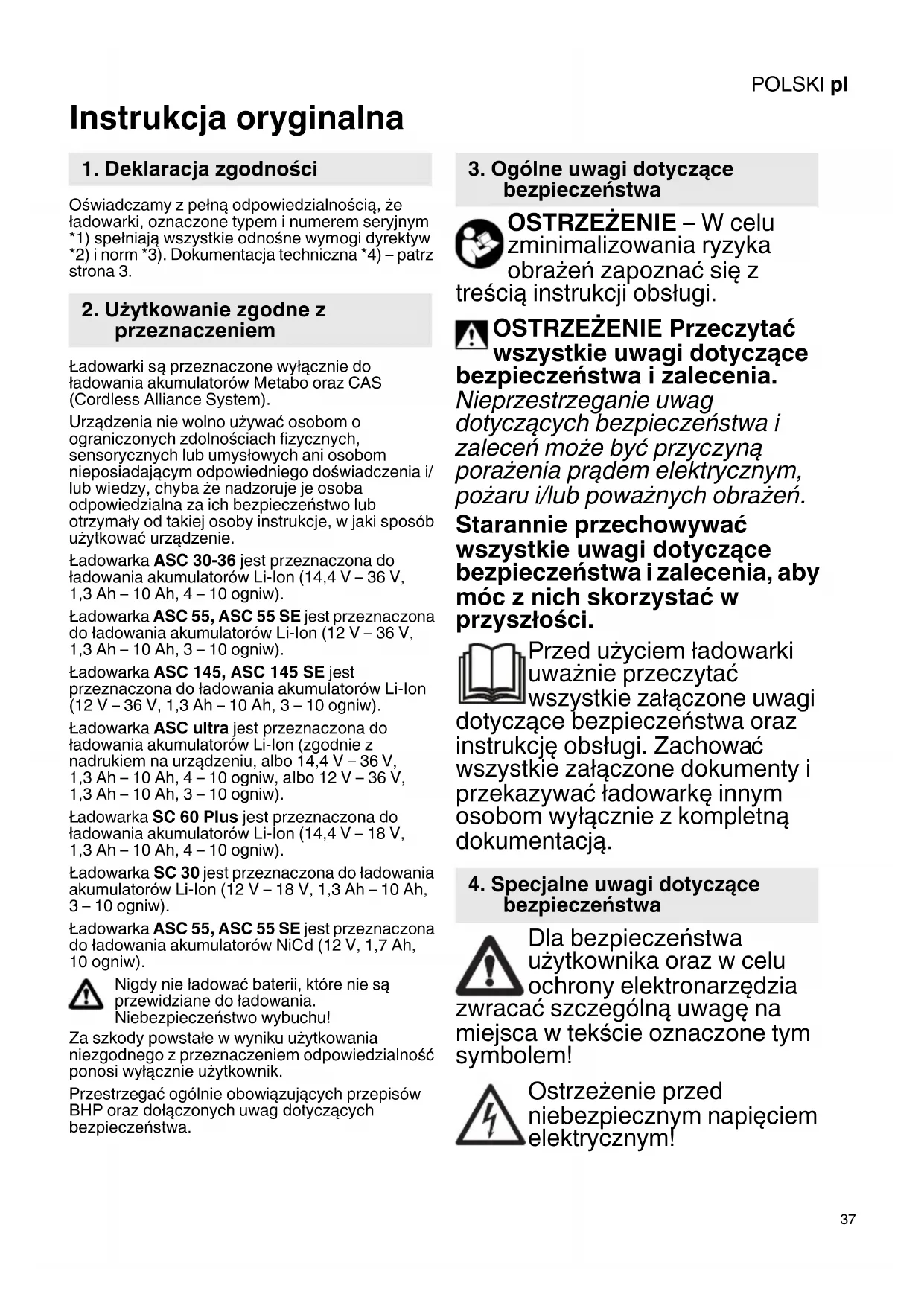

pl Instrukcja oryginalna 37

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że ładowarki, oznaczone typem i numerem seryjnym *1) spełniają wszystkie odnośne wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) – patrz strona 3.

2. Użytkowanie zgodne z przeznaczeniem

Ładowarki są przeznaczone wyłącznie do ładowania akumulatorów Metabo oraz CAS (Cordless Alliance System).

Urządzenia nie wolno używać osobom o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych ani osobom nieposiadającym odpowiedniego doświadczenia i/ lub wiedzy, chyba że nadzoruje je osoba odpowiedzialna za ich bezpieczeństwo lub otrzymały od takiej osoby instrukcje, w jaki sposób użytkować urządzenie.

Ładowarka ASC 30-36 jest przeznaczona do ładowania akumulatorów Li-Ion (14,4 V – 36 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw).

Ładowarka ASC 55, ASC 55 SE jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC 145, ASC 145 SE jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC ultra jest przeznaczona do ładowania akumulatorów Li-Ion (zgodnie z nadrukiem na urządzeniu, albo 14,4 V – 36 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw, albo 12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka SC 60 Plus jest przeznaczona do ładowania akumulatorów Li-ion (14,4 V – 18 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw).

Ładowarka SC 30 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 18 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC 55, ASC 55 SE jest przeznaczona do ładowania akumulatorów NiCd (12 V, 1,7 Ah, 10 ogniw).

Nigdy nie ładować baterii, które nie są przewidziane do ładowania. Niebezpieczeństwo wybuchu!

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.

Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa.

3. Ogólne uwagi dotyczące bezpieczeństwa

OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z cią instrukcji obsługi.

OSTRZEŻENIE Przeczytać wszystkie uwagi dotyczące zpieczeństwa i zalecenia.

Nieprzestrzeganie uwag dotyczących bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości.

Przed użyciem ładowarki
uważnie przeczytać
wszystkie załączone uwagi dotyczące bezpieczeństwa oraz instrukcję obsługi. Zachować wszystkie załączone dokumenty i przekazywać ładowarkę innym osobom wyłącznie z kompletną dokumentacją.

4. Specjalne uwagi dotyczące bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwracać szczególnie uwagę na miejsca w tekście oznaczone tym symbolem!

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym!

POLSKIpl

Z uszkodzonych akumulatorów Li-lon może wyciec lekko kwasowa ciecz palna!

W razie wydostania się cieczy z akumulatora i kontaktu ze skórą bezzwłocznie spłukać to miejsce dużą ilością wody. Jeżeli ciecz z akumulatora dostanie się do oczu, przepłukać oczy czystą wodą i bezzwłocznie udać się do lekarza!

Całkowicie naładowanego akumulatora nie wolno ponownie ładować!

Urządzenie jest przeznaczone wyłącznie do eksploatacji w pomieszczeniach.

Chronić ładowarkę przed wilgocią!

Nie zezwalać dzieciom na używanie urządzenia.

Dopilnować, aby dzieci nie bawiły się urządzeniem.

Dzieci nie mogą znajdować się w pobliżu ładowarki lub obszaru roboczego!

Ładowarkę przechowywać w miejscu niedostępnym dla dzieci!

W przypadku pojawienia się dymu lub ognia w ładowarce natychmiast wyciągnąć wtyczkę sieciową!

Nie wkładać żadnych przedmiotów w szczeliny wentylacyjne ładowarki – niebezpieczeństwo porażenia prądem elektrycznym lub zwarcia!

Nie używać uszkodzonych akumulatorów!

W strefach o silnym obciążeniu pyłem metalowym nie ładować akumulatorów ładowarkami AIR COOLED.

5. Elementy urządzenia

Patrz strona 2. Przedstawione ilustracje stanowią przykłady odnoszące się do wszystkich urządzeń.

1 Akumulator (nie objęty zakresem dostawy)

2 G n i a z d o
3 W s k a żnik pracy
4 W s k a žnik ostrzegawczy

6. Uruchomienie

Przed uruchomieniem urządzenia sprawdzić, czy napięcie zasilania i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy.

Urządzenia takie jak to, które wytwarzają prąd stały, mogą mieć wpływ na proste wyłączniki różnicowo-prądowe. Używać typu F lub wyższego, z prądem wyzwalającym o maks. 30 mA.

Przed uruchomieniem ładowarki sprawdzić, czy szczeliny wentylacyjne nie są przysłonięte. Minimalna odległość od innych przedmiotów musi wynosić co najmniej 5 cm!

6.1 Autotest

Włożyć wtyczkę do gniazda sieciowego.

Wskaźnik ostrzegawczy (4) oraz wskaźnik pracy (3) zapalają się jeden po drugim ma ok. 1 sekundę, wbudowany wentylator obraca się przez ok. 5 sekund.

7. Użytkowanie

7.1 Ładowanie akumulatora

Nasunąć akumulator całkowicie do oporu na gniazdo (2).

Wskaźnik pracy (3) miga.

Zalecenie: W celu sprawdzenia poziomu naładowania akumulatorów Li-Ion, najpierw wyjąć akumulator z ładowarki, a następnie nacisnąć przycisk na akumulatorze.

7.2 Ładowanie konserwacyjne

Po zakończeniu ładowania ładowarka jest automatycznie przełączana na ładowanie konserwacyjne.

Akumulator może pozostać w ładowarce i w ten sposób jest zawsze gotowy do pracy.

Wskaźnik pracy (3) świeci się stale.

8. Usterka

\~ prąd przemienny

8.1 Wskaźnik ostrzegawczy (4) świeci się przez cały czas

Akumulator nie jest ładowany. Zbyt wysoka / zbyt niska temperatura. Przy temperaturze akumulatora w zakresie od 0 °C do 50 °C ładowanie rozpoczyna się automatycznie.

8.2 Wskaźnik ostrzegawczy (4) miga

• Akumulator jest uszkodzony. Bezzwłocznie wyjąć akumulator z ładowarki.
• Akumulator nie został prawidłowo wsunięty na gniazdo (2). Patrz rozdział 7.1.

9. Naprawy

Wszelkie naprawy ładowarki wolno wykonywać wyłącznie elektrykom!

W celu uniknięcia zagrożeń uszkodzony przewód zasilający urządzenia musi zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalifikacjach.

W sprawie naprawy ładowarki należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com.

10. Ochrona środowiska

Przestrzegać lokalnych przepisów dotyczących ekologicznej utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu.

Dotyczy tylko państw UE: nie wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/UE

o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.

11. Dane techniczne

Patrz strona 3.

U	=	zakresy napięć akumulatora
C	=	pojemność akumulatora
Ic	=	prąd ładowania 1)
t	=	czas ładowania

¹⁾ W zależności od pojemności resztkowej, jak również temperatury akumulatora rzeczywiste czasy ładowania mogą różnić się od podanych.

Zalecana temperatura otoczenia podczas ładowania: od 0 °C do 40 °C.

Prawo do zmian związanych z postępem technicznym zastrzeżone.

Urządzenie w klasie ochronności II
