Typ produktu	Młotowiertarka akumulatorowa
Marka	Metabo
Model	KH 18 LTX BL 28 Q Set ISA
Napięcie baterii	18 V
Typ silnika	Bezszczotkowy (Brushless)
Maks. średnica wiercenia w betonie	28 mm
Maks. średnica wiercenia w stali	13 mm
Maks. średnica wiercenia w drewnie	30 mm
Energia udaru	2,6 J
Prędkość obrotowa bez obciążenia (1. bieg)	0 - 1100 obr/min
Prędkość obrotowa bez obciążenia (2. bieg)	0 - 2000 obr/min
Częstotliwość udaru	0 - 4200 uderzeń/min
Uchwyt narzędziowy	SDS-Plus i uchwyt szybkomocujący (Quick)
Waga (z baterią)	2,8 kg
Długość	350 mm
Wysokość	210 mm
Szerokość	80 mm
Typ kompatybilnej baterii	Li-Ion Metabo 18V (CAS)
Pojemność baterii (w zestawie)	5,2 Ah
Ładowarka w zestawie	ASC 145
Funkcje	Wiercenie, wiercenie z udarem, dłutowanie
Regulacja mocy	Elektroniczny regulator prędkości
Hamulec silnika	Tak
Oświetlenie LED	Tak
Zawartość zestawu	Młot, 2 baterie 5,2 Ah, ładowarka, walizka, końcówki, wiertła
Gwarancja	3 lata (rejestracja online)

Często zadawane pytania - KH 18 LTX BL 28 Q Set ISA METABO

Jakiego typu baterii używa Metabo KH 18 LTX BL 28 Q?

Ta młotowiertarka wykorzystuje baterie Li-Ion 18V z serii Metabo i CAS (Cordless Alliance System).

Jaka jest maksymalna średnica wiercenia w betonie?

Maksymalna średnica wiercenia w betonie wynosi 28 mm dzięki wydajnemu silnikowi bezszczotkowemu.

Czy Metabo KH 18 LTX BL 28 Q jest dostarczany z bateriami i ładowarką?

Tak, zestaw KH 18 LTX BL 28 Q Set ISA zawiera dwie baterie 5,2 Ah i ładowarkę ASC 145.

Czy mogę używać tego młota do dłutowania?

Tak, posiada funkcję dłutowania z zatrzymaniem obrotów do lekkich prac wyburzeniowych.

Jaka jest waga urządzenia z baterią?

Waga wynosi około 2,8 kg z baterią 5,2 Ah, co czyni go poręcznym.

Jak zmienić uchwyt narzędziowy?

Model Q wyposażony jest w uchwyt narzędziowy Quick, który umożliwia szybką zmianę z uchwytu SDS-Plus na uchwyt szybkomocujący bez użycia narzędzi.

Czy silnik jest bezobsługowy?

Tak, silnik bezszczotkowy nie wymaga konserwacji i oferuje lepszą żywotność i wydajność.

Jaka jest żywotność baterii 5,2 Ah?

Żywotność zależy od użytkowania, ale przy baterii 5,2 Ah można wywiercić około 50 do 80 otworów o średnicy 10 mm w betonie.

Czy ten młot jest kompatybilny z bateriami innych marek?

Jest kompatybilny ze wszystkimi bateriami z serii CAS (Cordless Alliance System), która obejmuje kilka marek partnerskich.

Jak czyścić i konserwować urządzenie?

Regularnie czyść szczeliny wentylacyjne suchą szczotką. Przechowuj urządzenie w suchym miejscu. W celu przeglądu skontaktuj się z autoryzowanym centrum serwisowym Metabo.

INSTRUKCJA OBSŁUGI KH 18 LTX BL 28 Q Set ISA METABO

pl Instrukcja oryginalna 37

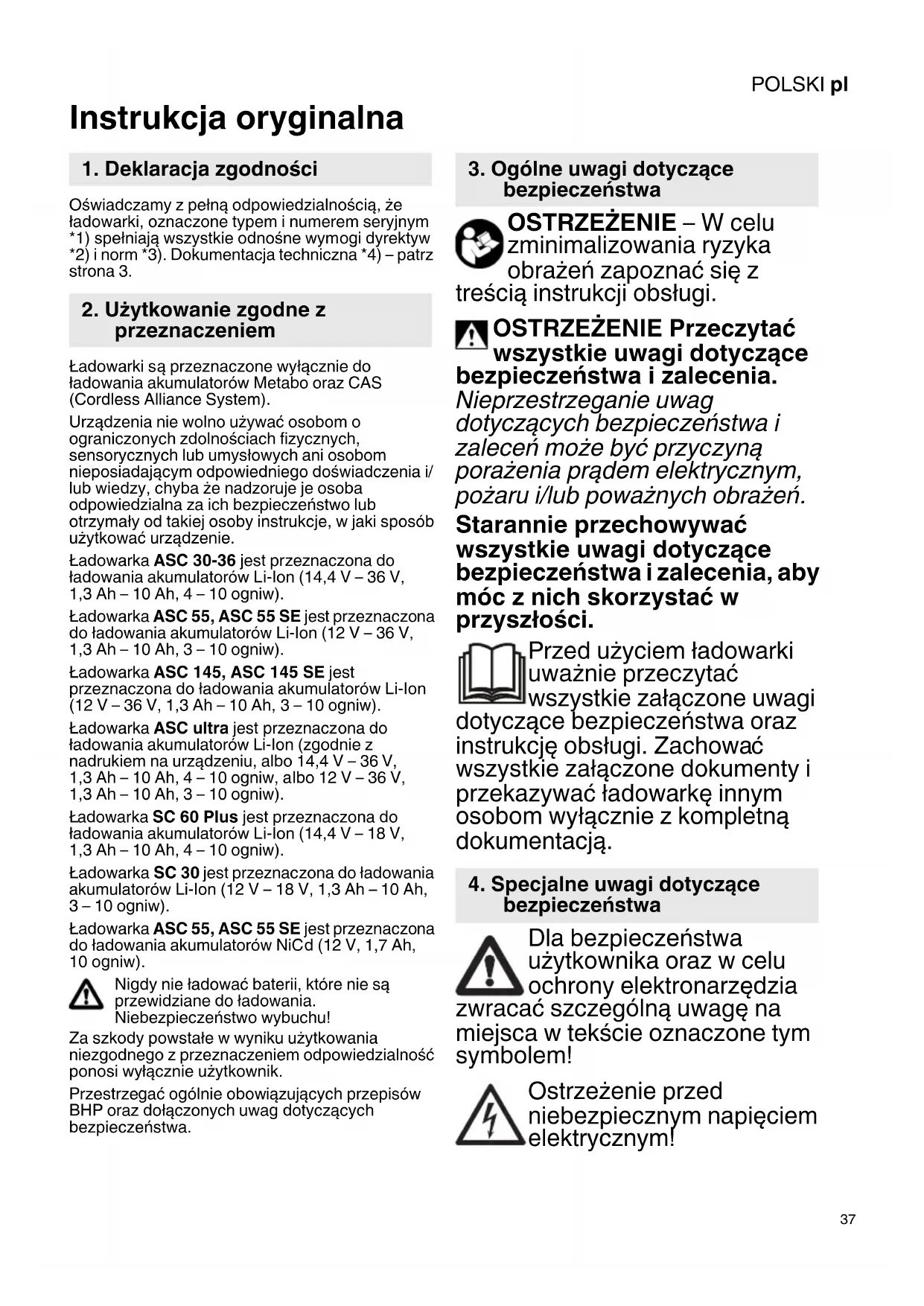

Instrukcja oryginalna

1. Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że ładowarki, oznaczone typem i numerem seryjnym *1) spełniają wszystkie odnośne wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) – patrz strona 3.

2. Użytkowanie zgodne z przeznaczeniem

Ładowarki są przeznaczone wyłącznie do ładowania akumulatorów Metabo oraz CAS (Cordless Alliance System).

Urządzenia nie wolno używać osobom o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych ani osobom nieposiadającym odpowiedniego doświadczenia i/ lub wiedzy, chyba że nadzoruje je osoba odpowiedzialna za ich bezpieczeństwo lub otrzymały od takiej osoby instrukcje, w jaki sposób użytkować urządzenie.

Ładowarka ASC 30-36 jest przeznaczona do ładowania akumulatorów Li-Ion (14,4 V – 36 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw).

Ładowarka ASC 55, ASC 55 SE jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC 145, ASC 145 SE jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC ultra jest przeznaczona do ładowania akumulatorów Li-Ion (zgodnie z nadrukiem na urządzeniu, albo 14,4 V – 36 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw, albo 12 V – 36 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka SC 60 Plus jest przeznaczona do ładowania akumulatorów Li-ion (14,4 V – 18 V, 1,3 Ah – 10 Ah, 4 – 10 ogniw).

Ładowarka SC 30 jest przeznaczona do ładowania akumulatorów Li-Ion (12 V – 18 V, 1,3 Ah – 10 Ah, 3 – 10 ogniw).

Ładowarka ASC 55, ASC 55 SE jest przeznaczona do ładowania akumulatorów NiCd (12 V, 1,7 Ah, 10 ogniw).

Nigdy nie ładować baterii, które nie są przewidziane do ładowania. Niebezpieczeństwo wybuchu!

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.

Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa.

3. Ogólne uwagi dotyczące bezpieczeństwa

OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z cią instrukcji obsługi.

OSTRZEŻENIE Przeczytać wszystkie uwagi dotyczące zpieczeństwa i zalecenia.

Nieprzestrzeganie uwag dotyczących bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości.

Przed użyciem ładowarki
uważnie przeczytać
wszystkie załączone uwagi dotyczące bezpieczeństwa oraz instrukcję obsługi. Zachować wszystkie załączone dokumenty i przekazywać ładowarkę innym osobom wyłącznie z kompletną dokumentacją.

4. Specjalne uwagi dotyczące bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwracać szczególnie uwagę na miejsca w tekście oznaczone tym symbolem!

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym!

POLSKIpl

Z uszkodzonych akumulatorów Li-lon może wyciec lekko kwasowa ciecz palna!

W razie wydostania się cieczy z akumulatora i kontaktu ze skórą bezzwłocznie spłukać to miejsce dużą ilością wody. Jeżeli ciecz z akumulatora dostanie się do oczu, przepłukać oczy czystą wodą i bezzwłocznie udać się do lekarza!

Całkowicie naładowanego akumulatora nie wolno ponownie ładować!

Urządzenie jest przeznaczone wyłącznie do eksploatacji w pomieszczeniach.

Chronić ładowarkę przed wilgocią!

Nie zezwalać dzieciom na używanie urządzenia.

Dopilnować, aby dzieci nie bawiły się urządzeniem.

Dzieci nie mogą znajdować się w pobliżu ładowarki lub obszaru roboczego!

Ładowarkę przechowywać w miejscu niedostępnym dla dzieci!

W przypadku pojawienia się dymu lub ognia w ładowarce natychmiast wyciągnąć wtyczkę sieciową!

Nie wkładać żadnych przedmiotów w szczeliny wentylacyjne ładowarki – niebezpieczeństwo porażenia prądem elektrycznym lub zwarcia!

Nie używać uszkodzonych akumulatorów!

W strefach o silnym obciążeniu pyłem metalowym nie ładować akumulatorów ładowarkami AIR COOLED.

5. Elementy urządzenia

Patrz strona 2. Przedstawione ilustracje stanowią przykłady odnoszące się do wszystkich urządzeń.

1 Akumulator (nie objęty zakresem dostawy)

2 G n i a z d o
3 W s k a żnik pracy
4 W s k a žnik ostrzegawczy

6. Uruchomienie

Przed uruchomieniem urządzenia sprawdzić, czy napięcie zasilania i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy.

Urządzenia takie jak to, które wytwarzają prąd stały, mogą mieć wpływ na proste wyłączniki różnicowo-prądowe. Używać typu F lub wyższego, z prądem wyzwalającym o maks. 30 mA.

Przed uruchomieniem ładowarki sprawdzić, czy szczeliny wentylacyjne nie są przysłonięte. Minimalna odległość od innych przedmiotów musi wynosić co najmniej 5 cm!

6.1 Autotest

Włożyć wtyczkę do gniazda sieciowego.

Wskaźnik ostrzegawczy (4) oraz wskaźnik pracy (3) zapalają się jeden po drugim ma ok. 1 sekundę, wbudowany wentylator obraca się przez ok. 5 sekund.

7. Użytkowanie

7.1 Ładowanie akumulatora

Nasunąć akumulator całkowicie do oporu na gniazdo (2).

Wskaźnik pracy (3) miga.

Zalecenie: W celu sprawdzenia poziomu naładowania akumulatorów Li-Ion, najpierw wyjąć akumulator z ładowarki, a następnie nacisnąć przycisk na akumulatorze.

7.2 Ładowanie konserwacyjne

Po zakończeniu ładowania ładowarka jest automatycznie przełączana na ładowanie konserwacyjne.

Akumulator może pozostać w ładowarce i w ten sposób jest zawsze gotowy do pracy.

Wskaźnik pracy (3) świeci się stale.

8. Usterka

\~ prąd przemienny

8.1 Wskaźnik ostrzegawczy (4) świeci się przez cały czas

Akumulator nie jest ładowany. Zbyt wysoka / zbyt niska temperatura. Przy temperaturze akumulatora w zakresie od 0 °C do 50 °C ładowanie rozpoczyna się automatycznie.

8.2 Wskaźnik ostrzegawczy (4) miga

• Akumulator jest uszkodzony. Bezzwłocznie wyjąć akumulator z ładowarki.
• Akumulator nie został prawidłowo wsunięty na gniazdo (2). Patrz rozdział 7.1.

9. Naprawy

Wszelkie naprawy ładowarki wolno wykonywać wyłącznie elektrykom!

W celu uniknięcia zagrożeń uszkodzony przewód zasilający urządzenia musi zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalifikacjach.

W sprawie naprawy ładowarki należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com.

10. Ochrona środowiska

Przestrzegać lokalnych przepisów dotyczących ekologicznej utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu.

Dotyczy tylko państw UE: nie wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/UE

o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.

11. Dane techniczne

Patrz strona 3.

U	=	zakresy napięć akumulatora
C	=	pojemność akumulatora
IC	=	prąd ładowania 1)
t	=	czas ładowania

¹⁾ W zależności od pojemności resztkowej, jak również temperatury akumulatora rzeczywiste czasy ładowania mogą różnić się od podanych.

Zalecana temperatura otoczenia podczas ładowania: od 0 °C do 40 °C.

Prawo do zmian związanych z postępem technicznym zastrzeżone.

Urządzenie w klasie ochronności II
