Продукциянын түрү	Зымсыз сокку бургулоочу балка
Бренд	Metabo
Модель	KH 18 LTX BL 28 Q Set ISA
Батареянын чыңалуусу	18 В
Кыймылдаткычтын түрү	Brushless (щёткасыз)
Бетондогу макс. бургулоо диаметри	28 мм
Болоттогу макс. бургулоо диаметри	13 мм
Жыгачтагы макс. бургулоо диаметри	30 мм
Сокку энергиясы	2,6 Дж
Бош жүрүү ылдамдыгы (1-ылдамдык)	0 - 1100 айн/мин
Бош жүрүү ылдамдыгы (2-ылдамдык)	0 - 2000 айн/мин
Сокку жыштыгы	0 - 4200 сокку/мин
Аспап кармагыч	SDS-Plus жана тез кысуу патрону (Quick)
Салмагы (батарея менен)	2,8 кг
Узундугу	350 мм
Бийиктиги	210 мм
Туурасы	80 мм
Шайкеш батареянын түрү	Li-Ion Metabo 18V (CAS)
Батареянын сыйымдуулугу (камтылган)	5,2 Ач
Заряддагыч камтылган	ASC 145
Функциялар	Бургулоо, сокку менен бургулоо, кашалоо
Кубатты жөндөө	Электрондук ылдамдык вариатору
Кыймылдаткыч тормозу	Ооба
LED жарыктандыруу	Ооба
Комплекттин курамы	Балка, 2 батарея 5,2 Ач, заряддагыч, кутуча, кошумчалар, бургулар
Кепилдик	3 жыл (онлайн каттоо)

Көп берилген суроолор - KH 18 LTX BL 28 Q Set ISA METABO

Metabo KH 18 LTX BL 28 Q кандай батареяны колдонот?

Бул сокку бургулоочу балка Metabo жана CAS (Cordless Alliance System) диапазонундагы Li-Ion 18V батареяларын колдонот.

Бетондогу максималдуу бургулоо диаметри канча?

Бетондогу максималдуу бургулоо диаметри анын өндүрүмдүү brushless кыймылдаткычынын аркасында 28 мм.

Metabo KH 18 LTX BL 28 Q батареялар жана заряддагыч менен берилеби?

Ооба, KH 18 LTX BL 28 Q Set ISA комплектине эки 5,2 Ач батарея жана ASC 145 заряддагыч кирет.

Бул балканы кашалоо үчүн колдонсом болобу?

Ооба, анын жеңил уратуу иштери үчүн айланууну токтотуу менен кашалоо функциясы бар.

Түзүлүштүн салмагы батарея менен канча?

Салмагы 5,2 Ач батарея менен болжол менен 2,8 кг, бул аны башкарууну жеңилдетет.

Аспап кармагычты кантип алмаштыруу керек?

Q модели Quick аспап кармагыч менен жабдылган, ал куралсыз SDS-Plus патронунан тез кысуу патронуна тез өтүүгө мүмкүндүк берет.

Кыймылдаткыч тейлөөсүзбү?

Ооба, brushless кыймылдаткыч эч кандай тейлөөнү талап кылбайт жана жакшыраак автономия жана бышыктыкты камсыздайт.

5,2 Ач батарея менен автономия кандай?

Автономия колдонууга жараша болот, бирок 5,2 Ач батарея менен бетондо 10 мм болжол менен 50дөн 80ге чейин тешик бургуласаңыз болот.

Бул балка башка бренддердин батареялары менен шайкешпи?

Ал бир нече өнөктөш бренддерди камтыган CAS (Cordless Alliance System) диапазонундагы бардык батареялар менен шайкеш.

Түзүлүштү кантип тазалоо жана тейлөө керек?

Аба тешиктерин үзгүлтүксүз кургак щётка менен тазалаңыз. Түзүлүштү кургак жерде сактаңыз. Оңдоо үчүн ыйгарым укуктуу Metabo тейлөө борборуна кайрылыңыз.

КОЛДОНУУЧУ КОЛДОНМОСУ KH 18 LTX BL 28 Q Set ISA METABO

ку Пайдалануу боюнча нускаманын нукурасы 54

Аккумуляторды жылжымалы тірекке (2) толыктай, тірелгенше жылжытыңыз.

Жұмыс индикаторы (3) жыпылыктайды.

8.2 Ескерту индикатор (4) жыпылыктайды

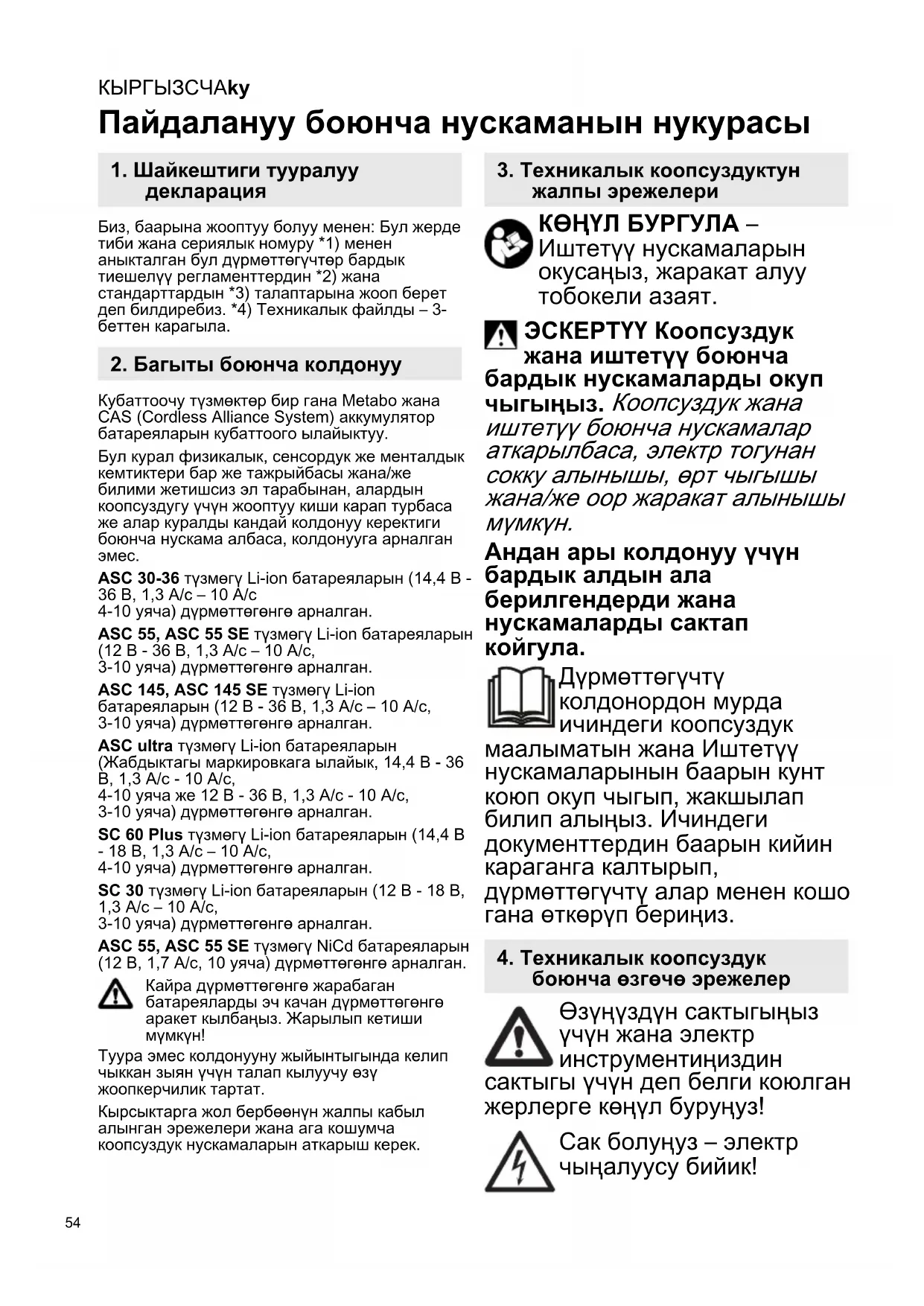

Пайдалануу боюнча нускаманын нукурасы

1. Шайкештиги тууралуу декларация

Биз, баарына жооптуу болуу менен: Бул жерде тиби жана сериялык номуру *1) менен аныкталган бул дүрмөттөгүчтөр бардык тиешелүү регламенттердин *2) жана стандарттардын *3) талаптарына жооп берет деп билдиребиз. *4) Техникалык файлды – 3- беттен карагыла.

2. Багыты боюнча колдонуу

Кубаттоочу түзмөктөр бир гана Metabo жана CAS (Cordless Alliance System) аккумулятор батареяларын кубаттоого ылайыктуу.

Бул курал физикалык, сенсордук же менталдык кемтиктери бар же тажрыйбасы жана/же билими жетишсиз эл тарабынан, алардын коопсуздугу учүн жооптуу киши карап турбаса же алар куралды кандай колдонуу керектиги боюнча нускама албаса, колдонууга арналган эмес.

ASC 30-36 түзмөгү Li-ion батареяларын (14,4 В - 36 В, 1,3 А/с – 10 А/с 4-10 уяча) дүрметтөгөнге арналган.

ASC 55, ASC 55 SE түзмөгү Li-ion батареяларын (12 В - 36 В, 1,3 А/с – 10 А/с, 3-10 уяча) дүрметтөгөнге арналган.

ASC 145, ASC 145 SE түзмөгү Li-ion батареяларын (12 В - 36 В, 1,3 А/с – 10 А/с, 3-10 уяча) дүрметтегөнге арналган.

ASC ultra түзмөгү Li-ion батареяларын (Жабдыктагы маркировкага ылайык, 14,4 В - 36 В, 1,3 А/с - 10 А/с, 4-10 уяча же 12 В - 36 В, 1,3 А/с - 10 А/с, 3-10 уяча) дүрметтегөнге арналган.

SC 60 Plus түзмөгү Li-ion батареяларын (14,4 В - 18 В, 1,3 А/с – 10 А/с, 4-10 уяча) дүрметтегөнге арналган.

SC 30 түзмөгү Li-ion батареяларын (12 В - 18 В, 1,3 А/с – 10 А/с, 3-10 уяча) дүрметтегөнге арналган.

ASC 55, ASC 55 SE түзмөгү NiCd батареяларын (12 В, 1,7 А/с, 10 уяча) дүрметтөгөнге арналган.

Кайра дүрметтөгөнге жарабаган батареяларды эч качан дүрметтөгөнге аракет кылбаныз. Жарылып кетиши мүмкүн!

Туура эмес колдонууну жыйынтыгында келип чыккан зыян үчүн талап кылуучу өзү жоопкерчилик тартат.

Кырсыктарга жол бербөөнүн жалпы кабыл алынган эрежелери жана ага кошумча коопсуздук нускамаларын аткарыш керек.

3. Техникалык коопсуздуктун жалпы эрежелери

КӨНУЛ БУРГУЛА – Иштетүү нускамаларын окусаңыз, жаракат алуу тобокели азаят.

ЭСКЕРТУУ Коопсуздук жана иштетүү боюнча бардык нускамаларды окуп чыгыңыз. Коопсуздук жана иштетүү боюнча нускамалар аткарылбаса, электр тогунан сокку алынышы, өрт чыгышы жана/же оор жаракат алынышы мүмкүн.

Андан ары колдонуу үчүн бардык алдын ала берилгендерди жана нускамаларды сактап койгула.

Дүрмөттөгүчтү колдонордон мурда ичиндеги коопсуздук маалыматын жана Иштетүү нускамаларынын баарын кунт коюп окуп чыгып, жакшылап билип алыңыз. Ичиндеги документтердин баарын кийин караганга калтырып, дүрмөттөгүчтү алар менен кошо гана өткөруүп бериңиз.

4. Техникалык коопсуздук боюнча өзгөчө эрежелер

Өзүңүздүн сактыгыңыз үчүн жана электр инструментиңиздин

сактыгы үчүн деп белги коюлган жерлерге көңүл буруңуз!

Сак болунуз – электр чыналуусу бийик!

Жакшы иштебеген Li-Ion аккумулятору бат күйүп кетүүчү суюктуктун агып кетишине алып келет!

Аккумулятордон суюктук агып кеткенде жана адамдын териси менен контакт болгондо, жабыркаган теринин жерин тезинен суу менен абдан жуу керек. Аккумулятордун суюктугу көзгө кирген учурда, көзду таза суу менен абдан жууп жана тезинен медициналык жардамга кайрылгыла!

Толук дүрмөттөлгөн батареяны кайра дүрмөттөбөңүз!

Имараттын ичинде гана пайдалануу керек.

Дүрмөттөгүчтү ным болуудан сактаңыз.

Эч качан балдарды шайман менен ойнотпонуз.

Балдар бул жабдуу менен ойнобошу үчүн аларды жакшы караш керек.

Балдарды дүрмөттөгүчтөн жана иш аймагынан алыс кармаңыз!

Батарея дүрмөттөгүчүнүздү балдар жетпеген жерде кармаңыз!

Батарея түтөп же жалын чыгып кетсе, батарея дүрмөттөгүчүн дароо айрыдан сууруп алыңыз!

Батарея дүрмөттөгүчүнүн желдетүүчү тешиктерине эч нерсе киргизбеңиз – электр соккусу же кыска чаташуу болушу мүмкүн!

Мандеми бар батареяларды колдонбонуз.

батареясын AIR COOLED деген кубаттоочу жабдыктар менен кубаттабаңыз.

5. Кыскача билдируу

2-бетти кара. Иллюстрациялар бардык жабдыктар учун үлгү катары берилген.

1 Battery pack (not in scope of delivery)
2 Жылуучу орду
3 Иштетүү көрсөткүчү
4 Эскертүү көрсөткүчү

6. Ишке киргизүү

Айрысын саярдан мурда энбелгиде жазылган негизги тармактын бааланган чиңалуусу жана жыштыгы сиздин кубат жеткируүүнүздүкүне туура келерин тактаңыз.

Тике агын жараткан мындай шаймандар калдык агын шаймандарына таасир тийгизиши мүмкүн. Чыгаруу агыны макс. 30 мА болгон F тибиндеги же андан да өйдө колдонунуз.

Дүрметтөгүчтү ишке киргизерден мурда аба кирген көзөнөктөру бош экенин тактаңыз. Башка нерселерге аралык 5 смден аз болбосун.

6.1 Θз алдынча текшерүү

Негизги агын жеткируу зымын киргизициз.

Коркунучту көрсөткүч (4) жана Иштетүү көрсөткүчү (3) ортосунда болж. 1 секунд менен жанат, ичине курулган үйлөткүч болж. 5 секунд жанат.

7. Колдонуу

7.1 Батареяны дүрметтөө

Батарея таңгагын толугу менен өз ордуна токтоп калмайынча жылдырып (2) отуруңуз.

Иштетүү көрсөткүчү (3) күйүп-өчөт.

Эскертүү: Li-Ion батареяларынын толгонун текшериш учүн алгач батарея таңгагын дүрметтегүчтөн чыгарып, андан соң батареядагы топчуну басыңыз.

7.2 Дүрмөттү кармоо

Дүрмөттөлүп бүткөн соң батарея дүрмөттөөч автоматтык түрдө сактоо абалына которуюлат.

Батареяны батарея дүрметтөөчте калтырса, ал дайыма колдонууга даяр болот.

Иштетүү көрсөткүчү (3) дароо жанат.

КЫРГЫЗСЧАку

8. Бузулуу

8.1 Эскертүү көрсөткүчү (4) дароо жанат.

Батарея дүрметтелген эмес. Температура өтө бийик/өтө ылдый. Батареянын температурасы 0 °C менен 50 °C ортосунда болсо, дүрметтөө автоматтык түрдө башталат.

8.2 Эскертүү көрсөткүчү (4) күйүп-жанат.

• Батареянын мандеми бар. Батареяны дароо дурмөттөөчтөн чыгарыңыз.
• Батарея өз ордуна (2) туура жылдырылып коюлган эмес. Бул бөлүмдү караңыз: 7.1.

9. Ремонт

Дүрмөттөөчтү ондоо иштерине ишбилги электриктер гана тартылышы керек.

Бул куралдын негизги тармакка туташтыруучу кабели зыян тартса, элге жана мүлкке коркунуч туудурбаш учүн аны өндүрүүчү, Кардарларды колдоо кызматы же так ошондой ишбилги киши алмаштырышы керек.

Сиздин Metabo дүрметтөөчтөруңүз ондоого муктаж болсо, жергиликтүү Metabo өкүлдөрунө кайрылыңыз. Даректерди www.metabo.com сайтынан табасыздар.

10. Айлана-чөйрөнү коргоо

Экологиялык кайра пайдалану жана иштен чыккан жабдыктарды, таңгактарды жана аксессуарларды кайра иштетүү боюнча улуттук эрежелерди сактагыла.

ЕБ өлкөлөрү үчүн гана: Эч качан электр куралдарын үйдөгү таштанды кутусуна таштабагыла! Колдонулган электрондук жана электр куралдары боюнча 2012/19/ЕС Европа Эрежелери боюнча жана улуттук мыйзамдарга ылайык, колдонулган электр куралдарын өзүнчө чогултуп, айлана-чөйрөге зыян келтирбегендей қылып ыргытыш керек.

11. Техникалык шарттары

3-бетти карагыла.

U = Батареялар учүн чыңалуу арымдары

С = Батареянын сыйымдуулугу

I_c = Дүрметтөөчү агын t_1) = Дүрметтөө убактысы

1) Батареяда калган орунга жана температурага жараша, чынығы думеттөө убактысы көрсетүлгөндөн айырмаланышы мүмкүн.

Кубаттоо учурунда чөйрөсүндө сунушталган температура: 0 °C - 40 °C.

Техникалык прогресске байланыштуу өзгөруүлөрдү алдын ала карагыла.

□ II класстагы коргоо менен камсыздалган жабдык

\~ Озгөрмө агын

EAC

Алуучу үчүн маалымат:

Шайкештик тастыктамасы: № ЕАЭС RU C-DE.ГБ09.В.00131/20, жарактуулук мөөнөтү: 10.02.2020 - 09.02.2025- ж., "Көз карандысыз экспертиза" жоопкерчилиги чектелген коому продукцияны сертификациялоо органы тарабынан берилген; Жайгашкан жери (юридикалык тараптын дареги) жана ишкердик жүргүзүлүүчү дарек: 115280, Россия, Москва шаары, Ленинская Слобода көчөсү, 19-үй, 2-кабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмөлөрү; Телефону: [phone]; Электрондук почтасынын дареги: [e-mail]; 09.09.2014-ж. № РОСС RU.0001.11ГБ09 аккредитациялоо аттестаты. Шайкештик декларациясы: № ЕАЭС N RU Д- ДЕ.ГБ09.В.00348/20, жарактуулук мөөнөтү: 04.03.2020 - 26.02.2025-ж., "Көз карандысыз экспертиза" жоопкерчилиги чектелген коому продукцияны сертификациялоо органы тарабынан катталган; Жайгашкан жери (юридикалык тараптын дареги) жана ишкердик жүргүзүлүүчү дарек: 115280, Россия, Москва шаары, Ленинская Слобода көчөсү, 19-үй, 2- кабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмөлөрү; Телефону: [phone]; Электрондук почтасынын дареги: [e-mail]; 09.09.2014- ж. № РОСС RU.0001.11ГБ09 аккредитациялоо аттестаты.

Даярдаган өлкө: Кытай, Вьетнам Өндүрүүчү: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Россиядагы импорттоочу:

Өндүрүүлгөн күнү кубаттоочу түзмөктө көрсөтүүлгөн.

Буюмдун колдонуу мөөнөтү 7 жыл.

Өндүрулгөндөн кийин 5 жыл сакталса, алдын ала текшербестен ишке киргизүү сунушталбайт (даярдалган күнүн этикеткадан караңыз).
