Tipo de producto	Martillo perforador inalámbrico
Marca	Metabo
Modelo	KH 18 LTX BL 28 Q Set ISA
Tensión de la batería	18 V
Tipo de motor	Brushless (sin escobillas)
Diámetro de perforación máx. en hormigón	28 mm
Diámetro de perforación máx. en acero	13 mm
Diámetro de perforación máx. en madera	30 mm
Energía de impacto	2,6 J
Velocidad en vacío (1ª velocidad)	0 - 1100 rpm
Velocidad en vacío (2ª velocidad)	0 - 2000 rpm
Tasa de percusión	0 - 4200 golpes/min
Portaherramientas	SDS-Plus y portabrocas de apriete rápido (Quick)
Peso (con batería)	2,8 kg
Longitud	350 mm
Altura	210 mm
Ancho	80 mm
Tipo de batería compatible	Li-Ion Metabo 18V (CAS)
Capacidad de la batería (incluida)	5,2 Ah
Cargador incluido	ASC 145
Funciones	Perforación, perforación con percusión, cincelado
Ajuste de potencia	Variador de velocidad electrónico
Freno del motor	Sí
Iluminación LED	Sí
Contenido del set	Martillo, 2 baterías 5,2 Ah, cargador, maletín, puntas, brocas
Garantía	3 años (registro en línea)

Preguntas frecuentes - KH 18 LTX BL 28 Q Set ISA METABO

¿Qué tipo de batería utiliza el Metabo KH 18 LTX BL 28 Q?

Este martillo perforador utiliza baterías Li-Ion 18V de la gama Metabo y CAS (Cordless Alliance System).

¿Cuál es el diámetro máximo de perforación en hormigón?

El diámetro máximo de perforación en hormigón es de 28 mm gracias a su motor brushless de alto rendimiento.

¿El Metabo KH 18 LTX BL 28 Q se entrega con baterías y cargador?

Sí, el set KH 18 LTX BL 28 Q Set ISA incluye dos baterías de 5,2 Ah y un cargador ASC 145.

¿Puedo usar este martillo para cincelar?

Sí, dispone de una función de cincelado con parada de rotación para trabajos de demolición ligeros.

¿Cuál es el peso del aparato con batería?

El peso es de aproximadamente 2,8 kg con la batería de 5,2 Ah, lo que lo hace manejable.

¿Cómo cambiar el portaherramientas?

El modelo Q está equipado con un portaherramientas Quick que permite cambiar rápidamente del portabrocas SDS-Plus al portabrocas de apriete rápido sin herramienta.

¿El motor no requiere mantenimiento?

Sí, el motor brushless no requiere ningún mantenimiento y ofrece una mejor autonomía y durabilidad.

¿Cuál es la autonomía con una batería de 5,2 Ah?

La autonomía depende del uso, pero con una batería de 5,2 Ah, puede perforar aproximadamente 50 a 80 agujeros de 10 mm en hormigón.

¿Este martillo es compatible con baterías de otras marcas?

Es compatible con todas las baterías de la gama CAS (Cordless Alliance System) que incluye varias marcas asociadas.

¿Cómo limpiar y mantener el aparato?

Limpie regularmente las ranuras de ventilación con un cepillo seco. Guarde el aparato en un lugar seco. Para una revisión, contacte a un centro de servicio Metabo autorizado.

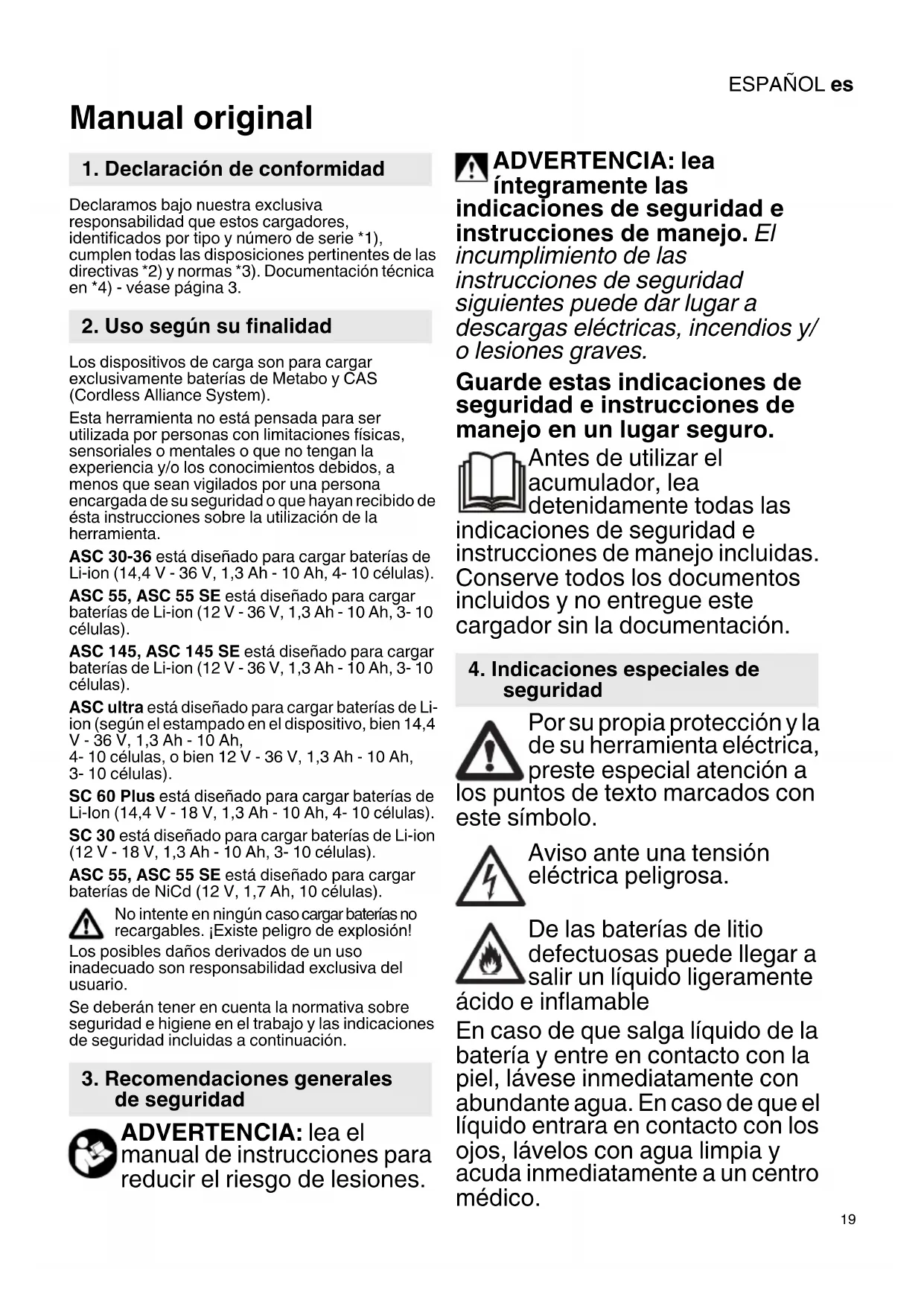

MANUAL DE USUARIO KH 18 LTX BL 28 Q Set ISA METABO

1. Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad que estos cargadores, identificados por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentación técnica en *4) - véase página 3.

2. Uso según su finalidad

Los dispositivos de carga son para cargar exclusivamente baterías de Metabo y CAS (Cordless Alliance System).

Esta herramienta no está pensada para ser utilizada por personas con limitaciones físicas, sensoriales o mentales o que no tengan la experiencia y/o los conocimientos debidos, a menos que sean vigilados por una persona encargada de su seguridad o que hayan recibido de ésta instrucciones sobre la utilización de la herramienta.

ASC 30-36 está diseñado para cargar baterías de Li-ion (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 células).

ASC 55, ASC 55 SE está diseñado para cargar baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 células).

ASC 145, ASC 145 SE está diseñado para cargar baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 células).

ASC ultra está diseñado para cargar baterías de Li-ion (según el estampado en el dispositivo, bien 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 células, o bien 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 células).

SC 60 Plus está diseñado para cargar baterías de Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 células).

SC 30 está diseñado para cargar baterías de Li-ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 células).

ASC 55, ASC 55 SE está diseñado para cargar baterías de NiCd (12 V, 1,7 Ah, 10 células).

No intente en ningún caso cargar baterías no recargables. ¡Existe peligro de explosión!

Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.

Se deberán tener en cuenta la normativa sobre seguridad e higiene en el trabajo y las indicaciones de seguridad incluidas a continuación.

3. Recomendaciones generales de seguridad

ADVERTENCIA: lea el manual de instrucciones para reducir el riesgo de lesiones.

ADVERTENCIA: lea íntegramente las

indicaciones de seguridad e instrucciones de manejo. El

incumplimiento de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/ o lesiones graves.

Guarde estas indicaciones de seguridad e instrucciones de manejo en un lugar seguro.

Antes de utilizar el acumulador, lea detenidamente todas las indicaciones de seguridad e instrucciones de manejo incluidas. Conserve todos los documentos incluidos y no entregue este cargador sin la documentación.

4. Indicaciones especiales de seguridad

Por su propia protección y la de su herramienta eléctrica, preste especial atención antos de texto marcados con ímbolo.

Aviso ante una tensión eléctrica peligrosa.

De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente e inflamable

En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.

ESPAÑOLes

No recargue un acumulador completamente cargado.

Únicamente para uso en interiores.

Mantenga el cargador alejado de la humedad.

Bajo ningún concepto está permitido que los niños utilicen el aparato.

Vigile a los niños para asegurarse de que no juegan con el aparato.

Mantenga a los niños fuera del alcance del cargador y de su zona de trabajo.

Guarde el cargador fuera del alcance de los niños.

En caso de emisión de humos o de fuego, desconecte inmediatamente el cargador de la red eléctrica.

No sitúe ningún objeto en la rejilla de ventilación del cargador, existe peligro de sufrir una descarga eléctrica o un cortocircuito.

No utilice acumuladores defectuosos.

No cargar baterías con cargadores AIR COOLED en áreas con alta carga de polvo metálico.

5. Descripción general

Véase la página 2. Las figuras son ilustrativas para todos los aparatos.

1 Acumulador (no incluido en el volumen de suministro)
2 Asiento deslizable
3 Indicador de servicio
4 Indicador de aviso

6. Puesta en servicio

Antes de conectar el aparato, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación coinciden con los datos de la red eléctrica. Dispositivos como este, que generan corriente continua, podrían influir sobre los interruptores de protección diferencial sencillos. Utilice el tipo F o superior con una corriente de desconexión máxima de 30 mA.

Antes de poner en marcha el cargador, asegúrese de que las rejillas de ventilación no estén cubiertas. La distancia mínima a otros objetos debe ser superior a 5 cm.

6.1 Autoverificación

Enchufe el cable al enchufe de red.

El indicador de aviso (4) y el indicador de servicio (3) se iluminan de modo consecutivo durante aprox. 1 segundo, el ventilador incorporado funciona durante aprox. 5 segundos.

7. Uso

7.1 Carga del acumulador

Deslizar el acumulador completamente, hasta el tope, sobre el asiento corredizo (2).

El indicador de servicio (3) parpadea.

Advertencia: para que los acumuladores de Li-Ion puedan indicar su estado de carga, retire primero la batería del cargador y, a continuación, pulse la tecla del acumulador.

7.2 Carga de compensación

Cuando la batería termina de cargarse, el cargador pasa automáticamente al estado de carga de compensación.

El acumulador puede permanecer en el cargador y estar así siempre listo para el funcionamiento.

El indicador de servicio (3) está encendido continuamente.

8. Fallo

8.1 El indicador de aviso (4) se ilumina de forma continua

El acumulador no se carga. La temperatura es demasiado alta o baja. Si la temperatura de la batería está entre 0 °C y 50 °C, el proceso de carga comenzará automáticamente.

8.2 El indicador de aviso (4) parpadea

- Acumulador defectuoso. Extraiga el acumulador del cargador inmediatamente.

- El acumulador no se desplaza correctamente sobre el asiento corredero (2). Véase el capítulo 7.1.

9. Reparación

Todas las reparaciones en el cargador deberán llevarse a cabo exclusivamente por técnicos especialistas.

En caso de que el cable de alimentación de red de este aparato esté dañado, sólo el fabricante, su servicio de atención al cliente o una persona debidamente cualificada deberá sustituirlo con el propósito de evitar situaciones que entrañen peligro para el usuario.

En caso de tener cargadores de Metabo que necesiten ser reparados, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.

10. Protección del medio ambiente

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalajes y accesorios usados.

Solo para países de la UE: no tire las herramientas eléctricas a la basura doméstica. Según la directiva europea 2012/19/UE

sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente.

11. Datos técnicos

Véase la página 3.

U = Margen de tensiones del acumulador

C = Capacidad del acumulador

I_C = Corriente de carga,

t = tiempo de carga 1) Los tiempos de carga reales pu

¹⁾ Los tiempos de carga reales pueden ser diferentes de los datos proporcionados en función de la capacidad residual así como de la temperatura del acumulador.

Temperatura ambiental recomendada durante el almacenamiento: de 0 °C a 40 °C

Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.

Aparato con categoría de protección II

\~ Corriente alterna
