KH 18 LTX BL 28 Q Set ISA - Kladivo METABO - Bezplatný návod k obsluze

Typ výrobku	Bezdrátové příklepové vrtací kladivo
Značka	Metabo
Model	KH 18 LTX BL 28 Q Set ISA
Napětí baterie	18 V
Typ motoru	Bezkartáčový
Max. průměr vrtání do betonu	28 mm
Max. průměr vrtání do oceli	13 mm
Max. průměr vrtání do dřeva	30 mm
Energie příklepu	2,6 J
Otáčky naprázdno (1. rychlost)	0 - 1100 ot./min
Otáčky naprázdno (2. rychlost)	0 - 2000 ot./min
Frekvence příklepu	0 - 4200 úderů/min
Upínání	SDS-Plus a rychloupínací sklíčidlo (Quick)
Hmotnost (s baterií)	2,8 kg
Délka	350 mm
Výška	210 mm
Šířka	80 mm
Kompatibilní typ baterie	Li-Ion Metabo 18V (CAS)
Kapacita baterie (včetně)	5,2 Ah
Nabíječka v balení	ASC 145
Funkce	Vrtání, příklepové vrtání, sekání
Nastavení výkonu	Elektronická regulace otáček
Brzda motoru	Ano
LED osvětlení	Ano
Obsah sady	Kladivo, 2 baterie 5,2 Ah, nabíječka, kufr, nástavce, vrtáky
Záruka	3 roky (registrace online)

Často kladené otázky - KH 18 LTX BL 28 Q Set ISA METABO

Jaký typ baterie používá Metabo KH 18 LTX BL 28 Q?

Toto příklepové vrtací kladivo používá Li-Ion 18V baterie z řady Metabo a CAS (Cordless Alliance System).

Jaký je maximální průměr vrtání do betonu?

Maximální průměr vrtání do betonu je 28 mm díky výkonnému bezkartáčovému motoru.

Je Metabo KH 18 LTX BL 28 Q dodáván s bateriemi a nabíječkou?

Ano, sada KH 18 LTX BL 28 Q Set ISA obsahuje dvě baterie 5,2 Ah a nabíječku ASC 145.

Mohu toto kladivo použít na sekání?

Ano, má funkci sekání se zastavením otáčení pro lehké demoliční práce.

Jaká je hmotnost přístroje s baterií?

Hmotnost je přibližně 2,8 kg s baterií 5,2 Ah, což zajišťuje dobrou ovladatelnost.

Jak vyměnit upínání?

Model Q je vybaven rychloupínacím systémem Quick, který umožňuje rychlé přepínání mezi SDS-Plus a rychloupínacím sklíčidlem bez nářadí.

Je motor bezúdržbový?

Ano, bezkartáčový motor nevyžaduje žádnou údržbu a poskytuje lepší výdrž a životnost.

Jaká je výdrž s baterií 5,2 Ah?

Výdrž závisí na použití, ale s baterií 5,2 Ah můžete provrtat přibližně 50 až 80 otvorů o průměru 10 mm do betonu.

Je toto kladivo kompatibilní s bateriemi jiných značek?

Je kompatibilní se všemi bateriemi řady CAS (Cordless Alliance System), která zahrnuje několik partnerských značek.

Jak čistit a udržovat přístroj?

Pravidelně čistěte větrací štěrbiny suchým štětcem. Uchovávejte přístroj na suchém místě. Pro revizi kontaktujte autorizované servisní středisko Metabo.

NÁVOD K OBSLUZE KH 18 LTX BL 28 Q Set ISA METABO

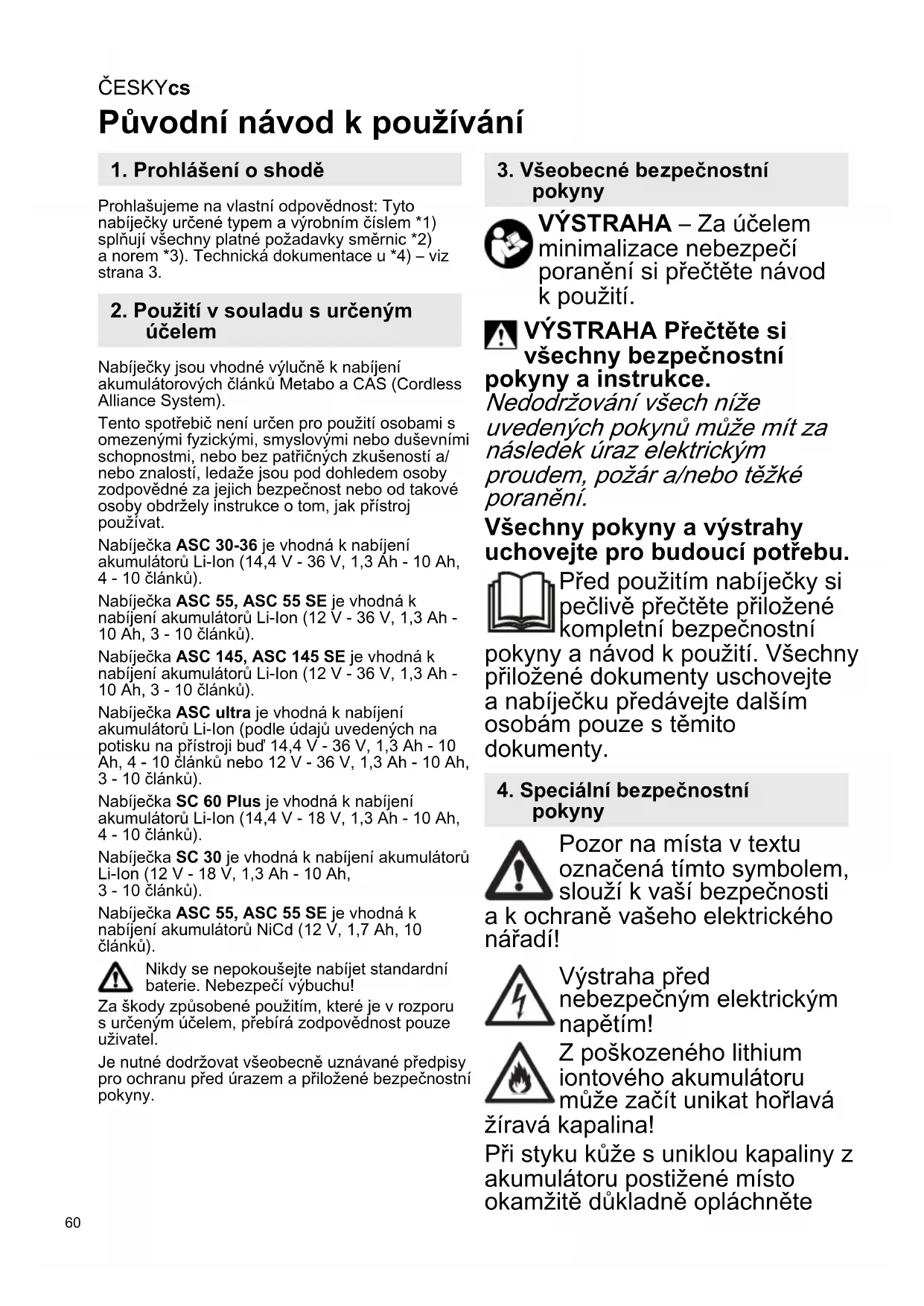

cs Původní návod k používání 60

Původní návod k používání

1. Prohlášení o shodě

Prohlašujeme na vlastní odpovědnost: Tyto nabíječky určené typem a výrobním číslem *1) splňují všechny platné požadavky směrnic *2) a norem *3). Technická dokumentace u *4) – viz strana 3.

2. Použití v souladu s určeným účelem

Nabíječky jsou vhodné výlučně k nabíjení akumulátorových článků Metabo a CAS (Cordless Alliance System).

Tento spotřebič není určen pro použití osobami s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a/ nebo znalostí, ledaže jsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo od takové osoby obdržely instrukce o tom, jak přístroj použivat.

Nabíječka ASC 30-36 je vhodná k nabíjení akumulátorů Li-Ion (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 článků).

Nabíječka ASC 55, ASC 55 SE je vhodná k nabíjení akumulátorů Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC 145, ASC 145 SE je vhodná k nabíjení akumulátorů Li-lon (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC ultra je vhodná k nabíjení akumulátorů Li-lon (podle údajů uvedených na potisku na přístroji bud' 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 článků nebo 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka SC 60 Plus je vhodná k nabíjení akumulátorů Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 článků).

Nabíječka SC 30 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC 55, ASC 55 SE je vhodná k nabíjení akumulátorů NiCd (12 V, 1,7 Ah, 10 článků).

Nikdy se nepokoušejte nabíjet standardní baterie. Nebezpečí výbuchu!

Za škody způsobené použitím, které je v rozporu s určeným účelem, přebírá zodpovědnost pouze uživatel.

Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny.

3. Všeobecné bezpečnostní pokyny

VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod k použití.

VÝSTRAHA Přečtěte si všechny bezpečnostní kyny a instrukce.

Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechny pokyny a výstrahy uchovejte pro budoucí potřebu.

Před použitím nabíječky si pečlivě přečtěte přiložené kompletní bezpečnostní v a návod k použití. Všechny né dokumenty uschovejte ečku předávejte dalším m pouze s těmito enty.

4. Speciální bezpečnostní pokyny

Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti

a k ochraně vašeho elektrického nářadí!

Výstraha před nebezpečným elektrickým napětím!

Z poškozeného lithium iontového akumulátoru může začít unikat hořlavá

žíravá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené místo okamžitě důkladně opláchněte

vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte čistou vodou a neprodleně vyhledejte lékařské ošetření!

Plně nabitý akumulátor znovu nenabíjejte!

K použití pouze v interiéru.

Chraňte nabíječku před vlhkostí!

Nikdy nedovolte dětem používat přístroj.

Děti by měly být pod dozorem, aby si nehrály s přístrojem.

Udržujte děti v dostatečné vzdálenosti od nabíječky nebo pracovního prostoru!

Uchovávejte nabíječku mimo dosah dětí!

V případě kouře nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájecího kabelu!

Nevkládejte předměty do ventilačních otvorů nabíječky - nebezpečí úrazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumulátory! V prostorech se zvýšeným výskytem kovového prachu nenabíjejte žádné akumulátory pomocí nabíječek AIR COOLED.

5. Přehled

Viz. strana 2. Obrázky jsou příklady pro všechný přístroje.

1 Akumulátor (není součástí balení)
2 zásuvný slot
3 kontrolka napájení
4 výstražná kontrolka

6. Uvedení do provozu

Před uvedením do provozu zkontrolujte, zda sít'ové napětí a sít'ový kmitočet na typovém štítku odpovídají údajům vaší elektrické sítě.

Zařízení, jako je toto, která generují stejnosměrný proud, mohou ovlivňovat jednoduché proudové chrániče. Použijte proto typ F nebo lepší, s vypínacím proudem max. 30 mA.

Před uvedením nabíječky do provozu se ujistěte, že ventilační otvory jsou volné. Minimální vzdálenost od jiných předmětů min. 5 cm!

6.1 Autotest

Zapojte sít'ovou zástrčku.

Výstražná kontrolka (4) a kontrolka napájení (3) se postupně rozsvítí asi na 1 sekundu, zabudovaný ventilátor se na cca 5 sekund rozběhne.

7. Použití

7.1 Nabíjení akumulátoru

Akumulátor zasuňte úplně, až na doraz do zásuvného nabíjecího slotu (2).

Kontrolka napájení (3) bliká.

Poznámka: Pro zobrazení stavu nabití u akumulátorů Li-ion nejprve akumulátor vyjměte z nabíječky a poté stiskněte příslušné tlačítko na akumulátoru.

7.2 Udržovací nabíjení

Je-li nabíjení ukončeno, nabíječka se automaticky přepne do režimu udržovacího nabíjení.

Akumulátor může zůstat v nabíječce a bude tak vždy připraven k použití.

Kontrolka napájení (3) trvale svítí.

8. Porucha

8.1 Výstražná kontrolka (4) trvale svítí

Akumulátor se nenabíjí. Příliš vysoká / příliš nízká teplota. Pokud je teplota akumulátoru v rozmezí 0 °C až 50 °C, automaticky se spustí proces nabíjení.

8.2 Výstražná kontrolka (4) bliká

- Akumulátor je vadný. Akumulátor ihned vyjměte z nabíječky.

ČESKYcs

- Akumulátor není správně nasazen do nabíjecího slotu (2). Viz kapitolu 7.1.

9. Opravy

Opravu nabíječky smí provádět pouze kvalifikovaný elektrikář!

Je-li síťový přívod tohoto přístroje poškozen, musí být vyměněn výrobcem nebo jeho zákaznickým servisem či podobně kvalifikovanou osobou, aby nedošlo k ohrožení.

S nabíječkou Metabo vyžadující opravu se prosím obraťte na vaše zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana životního prostředí

Řid'te se národními předpisy k ekologické likvidaci a recyklaci vysloužilého nářadí, obalů a příslušenství.

Jen pro země EU: Elektrické nářadí nevyha-zujte do domácího odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektric-

kých a elektronických zařízeních a dle odpovídající legislativy příslušné země musí být staré elektrické nářadí shromažďováno odděleně a odevzdáno k ekologické recyklaci.

11. Technické údaje

Viz. strana 3.

U	=	napěťové rozsahy akumulátorů
C	=	kapacita akumulátoru
IC	=	nabíjecí proud
t	=	doba nabíjení

1) V závislosti na zbývající kapacitě a teplotě akumulátoru se skutečná doba nabíjení může od těchto údajů lišit.

Doporučená okolní teplota při nabíjení je 0 °C až 40 °C.

Změny na základě technického pokroku vyhrazeny.

Přístroj třídy ochrany II

\~ Střídavý proud
