KHA 18 LTX BL 24 Quick Set ISA - молоток METABO - Безкоштовний посібник користувача

Тип продукту	Акумуляторний перфоратор
Бренд	Metabo
Модель	KHA 18 LTX BL 24 Quick Set ISA
Номінальна напруга	18 В
Тип акумулятора	Li-Ion, система CAS (Cordless Alliance System)
Діаметр свердління (бетон)	24 мм
Двигун	Безщітковий (Brushless)
Режими роботи	Свердління, свердління з ударом, довбання
Тип патрона	SDS-Plus
Система зміни інструменту	Quick Set ISA (швидка заміна без ключа)
Швидкість холостого ходу	0 - 1200 об/хв
Частота ударів	0 - 5000 уд/хв
Сила удару	2,4 Дж
Вага	3,2 кг (з акумулятором)
Підсвітка	Вбудований LED
Рукоятка	Ергономічна антивібраційна рукоятка
Регулятор швидкості	Так, електронний
Гальмо двигуна	Так
Блокування шпинделя	Так
Захист від випадкового запуску	Так
Обслуговування	Регулярно очищайте вентиляційні отвори; зберігайте в сухому місці
Ремонтопридатність	Післяпродажне обслуговування Metabo; запасні частини доступні через мережу CAS
Комплект постачання	1 акумулятор 18 В, швидкий зарядний пристрій, транспортний кейс

Часті запитання - KHA 18 LTX BL 24 Quick Set ISA METABO

Як змінити насадку на Metabo KHA 18 LTX BL 24 Quick Set ISA ?

Використовуйте систему Quick Set ISA: потягніть муфту назад, вставте насадку SDS-Plus до упору, потім відпустіть муфту. Переконайтеся, що інструмент надійно зафіксований.

Які акумулятори сумісні з цим перфоратором?

KHA 18 LTX BL 24 Quick Set ISA використовує акумулятори Metabo або CAS (Cordless Alliance System) на 18 В, бажано Li-Ion ємністю від 2 до 10 А·год.

Чи можна використовувати цей перфоратор для свердління металу?

Так, у режимі свердління без удару. Використовуйте відповідне свердло HSS та помірну швидкість. Електронний регулятор дозволяє регулювати швидкість.

Як активувати режим довбання?

Поверніть кільце вибору режимів на символ долота (тільки удар). Інструмент тоді можна використовувати для легкого довбання, наприклад, для видалення плитки.

Що робити, якщо акумулятор не заряджається?

Перевірте, чи зарядний пристрій підключений, а акумулятор правильно вставлений. Якщо індикатор попередження блимає, акумулятор може бути несправним або перебувати поза діапазоном температур (0-50 °C).

Як чистити та обслуговувати інструмент?

Очищайте вентиляційні отвори м'якою щіткою. Протирайте корпус вологою ганчіркою. Не використовуйте розчинники. Зберігайте в сухому місці, захищеному від морозу.

Які типи насадок я можу використовувати?

Використовуйте насадки SDS-Plus: ударні свердла, долота, коронки. Патрон також приймає перехідники для стандартних патронів.

Як змінити акумулятор під час використання?

Натисніть дві бічні кнопки на акумуляторі та потягніть його вниз, щоб зняти. Вставте новий акумулятор, ковзаючи до клацання.

Чи оснащений цей перфоратор гальмом двигуна?

Так, гальмо двигуна швидко зупиняє насадку після відпускання вимикача, підвищуючи безпеку та точність.

Де я можу знайти запасні частини або відремонтувати пристрій?

Зверніться до післяпродажного обслуговування Metabo через www.metabo.com або авторизованого дилера. Запчастини доступні через мережу CAS.

ПОСІБНИК КОРИСТУВАЧА KHA 18 LTX BL 24 Quick Set ISA METABO

uk Оригінальна інструкція з експлуатації 57

2. Чршніші рішкіліші

Lhgfwlpndw uwpflpp Guwwnlwnd tg ahwjg Metabo L CAS (Cordless Alliance System) lqnunwlh2 smpwnlng6tph Lhgfwlpndw hundwp:

Ujn umpfp finjwnktuiwde sE umhufmghmly qhqhlqlmhg hmd unndnp nfgwlnpjnulgtpn], qqwjwhu fnclghwhgph jnwqwpntugtpn], pwjwlwhyswh qhpda lwy qhutlhfgtp sntggnq wdaowig oqnwnpndawg hwfwp, bpt liptfg lynfhi g slw liptfg wfuwmbgpm pjm6fi tprwcwnyupnn h lhpwnfwg hwnml hpuhwqgtp wlnq mfd:

ASC 30-36 -p fwnwntuwd t Llphnu-d-lnfwnh dmpwnghkph lfgfwnnpduhi hnuwp (14,4 q. - 36 q., 1,3 U,d - 10 U,d, 4- 10 p6[hqtkpm]).

ASC 55, ASC 55 SE -p gm|mm|km|nd t. |hp|mmf-|n|gm|h|g |mp|n|ng|k|ph |l|gf|nm|np|fm| h|nf|mp (12 q. - 36 q., 1,3 U,d - 10 U,d, 3- 10 p|h|k|k|pm|):

ASC 145, ASC 145 SE -p gm|w|n|tu|md t L|p|m|u- |n|gm|h|g |w|p|u|ng|k|p h|g|f|m|np|u|nf h|m|u|p (12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 p|h|h|g|l;pm|):

ASC ultra -fi gmjnmukuimd k Lhpjmvd-lmfwjhi dmpunlpgfikph lhgfuynpufni hnufmp (mk'u qngalmdfp umpfh ipmu, hpud 14,4 q. - 36 q., 1,3 Ud - 10 Ud, 4- 10 pfihlfklpnq], hpud 12 q. - 36 q., 1,3 Ud - 10 Ud, 3- 10 pfihlfklpnq):

SC 60 Plus -μ fumpuwntuwd ή ιhphmuf-hnfwnjfu δuwpunqgfd,ph ιhgfwulapudfu hundup (14,4 Φ - 18 Φ, 1,3 U,d - 10 U,d, 4- 10 μfhlgfbpnl):

7.1 Чинціншінхі зімпунлінгібірі 11ghfui|npúniú

7.2 Чинчай, привфунпрнці

bpp hnunul|hsp |hgfu|napud l, |hgfu|napufu wupfp w|nunlwn |qhu|nupf|ncd l |pu|hgfu|napufu ndqhih dpu:

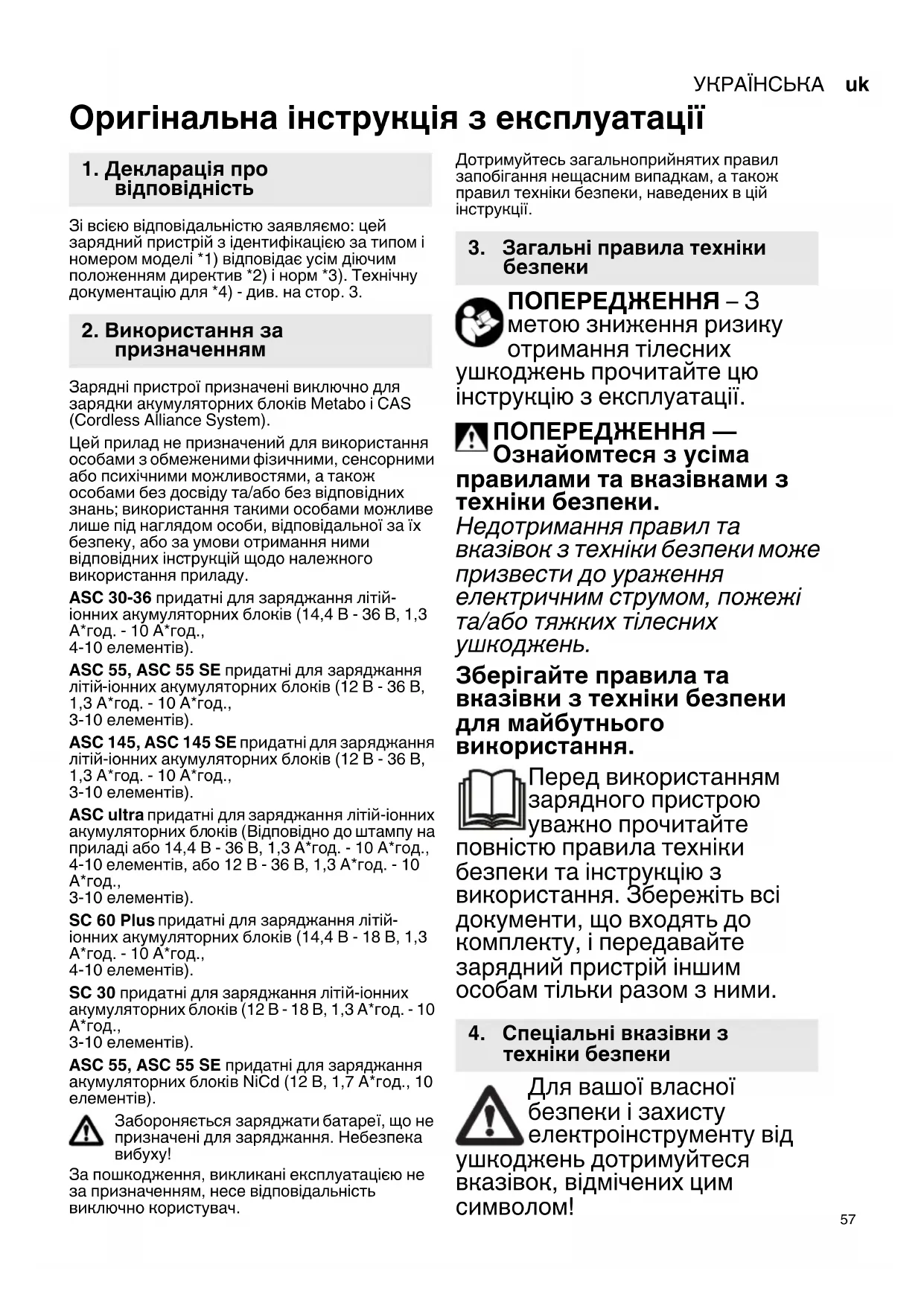

Оригінальна інструкція з експлуатації

1. Декларація про відповідність

Зі всією відповідальністю заявляємо: цей зарядний пристрій з ідентифікацією за типом і номером моделі *1) відповідає усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.

2. Використання за призначенням

Зарядні пристрої призначені виключно для зарядки акумуляторних блоків Metabo і CAS (Cordless Alliance System).

Цей прилад не призначений для використання особами з обмеженими фізичними, сенсорними або психічними можливостями, а також особами без досвіду та/або без відповідних знань; використання такими особами можливе лише під наглядом особи, відповідальної за їх безпеку, або за умови отримання ними відповідних інструкцій щодо належного використання приладу.

ASC 30-36 придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 145, ASC 145 SE придатні для заряджання літій-іонних акумуляторних блоків (12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC ultra придатні для заряджання літій-іонних акумуляторних блоків (Відповідно до штампу на приладі або 14,4 В - 36 В, 1,3 А*год. - 10 А*год., 4-10 елементів, або 12 В - 36 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

SC 60 Plus придатні для заряджання літій- іонних акумуляторних блоків (14,4 В - 18 В, 1,3 А*год. - 10 А*год., 4-10 елементів).

SC 30 придатні для заряджання літій-іонних акумуляторних блоків (12 В - 18 В, 1,3 А*год. - 10 А*год., 3-10 елементів).

ASC 55, ASC 55 SE придатні для заряджання акумуляторних блоків NiCd (12 В, 1,7 А*год., 10 елементів).

Забороняється заряджати батареї, що не призначені для заряджання. Небезпека вибуху!

За пошкодження, викликані експлуатацією не за призначенням, несе відповідальність виключно користувач.

Дотримуйтесь загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику отримання тілесних оджень прочитайте цю рукцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма авилами та вказівками з кніки безпеки.

Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання.

Перед використанням зарядного пристрою уважно прочитайте повністю правила техніки безпеки та інструкцію з використання. Збережіть всі документи, що входять до комплекту, і передавайте зарядний пристрій іншим особам тільки разом з ними.

4. Спеціальні вказівки з техніки безпеки

Для вашої власної безпеки і захисту електроінструменту від ушкоджень дотримуйтеся вказівок, відмічених цим символом!

УКРАЇНСЬКАук

Попередження про небезпеку, спричинену електричною напругою!

З несправного літій- іонного акумуляторного блока може витікати слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря! Не заряджайте повністю заряджений акумуляторний блок!

Тільки для використання всередині приміщення.

Захищайте зарядний пристрій від попадання вологи!

Не дозволяйте дітям використовувати пристрій.

Діти повинні знаходитись під постійним наглядом, щоб вони не використовували пристрій у якості іграшки.

Не допускайте дітей до зарядного пристрою / в робочу зону!

Зберігайте зарядний пристрій у недоступному для дітей місці!

При появі диму в зарядному пристрої або його займанні негайно вийміть вилку з розетки!

Не вставляйте ніякі предмети у вентиляційні прорізи зарядного пристрою. Небезпека короткого замикання або ураження електричним струмом!

Не користуйтеся несправними акумуляторними блоками! Не заряджайте акумуляторні блоки за допомогою зарядних пристроїв AIR COOLED у місцях з підвищеним рівнем металевого пилу.

5. Огляд

Див. стор. 2. Малюнки можуть служити прикладом для всіх моделей.

1 Акумуляторний блок (не входить до обсягу поставки)
2 Слайдове кріплення
3 Індикатор режиму заряджання
4 Попереджувальний індикатор

6. Введення в експлуатацію

Перед початком роботи переконайтеся, що вказані на технічній табличці приладу напруга та частота в мережі співпадають з даними вашої електромережі.

Прилади, подібні до цього, які генерують постійний струм, можуть впливати на роботу звичайних пристроїв захисного відключення. Використовуйте пристрій захисного відключення типу F або вище із струмом відключення макс. 30 мА.

Перед введенням в експлуатацію зарядного пристрою переконаєтеся в тому, що вентиляційні отвори відкриті. Мінімальна відстань від інших предметів на складати не менше 5 см!

6.1 Самодіагностика

Попереджувальний індикатор (4) та індикатор режиму заряджання (3) світяться по черзі по прибл. 1 секунді, вбудований вентилятор працює бл. 5 секунд.

7. Експлуатація

7.1 Заряджання акумуляторного блока

Акумуляторний блок встановити до упору на слайдове кріплення (2).

Індикатор режиму заряджання (3) блимає.

Вказівка. Щоб з літій-іонними акумуляторними блоками відображався рівень заряду, спочатку вийміть акумуляторний блок з зарядного пристрою, а потім натисніть кнопку на акумуляторному блоці.

7.2 Підтримуюче заряджання акумулятора

Після завершення процесу заряджання зарядний пристрій автоматично перемикається на режим підтримуючого заряджання.

Акумуляторний блок може залишатися в зарядному пристрої і таким чином завжди бути готовим до роботи.

Індикатор режиму заряджання (3) горить постійно.

8. Несправності

8.1 Попереджувальний індикатор (4) горить постійно.

Акумуляторний блок не заряджається. Температура занадто висока / занадто низька. Коли температура акумуляторного блоку складає від 0 °C до 50 °C, процес заряджання починається автоматично.

8.2 Попереджувальний індикатор (4) блимає

• Акумуляторний блок пошкоджений. Негайно вийміть акумуляторний блок із зарядного пристрою.
• Акумуляторний блок неправильно вставлений у гніздо (2). Див. розділ 7.1.

9. Ремонт

Ремонт зарядного пристрою повинен здійснюватися тільки професійними електриками!

У разі ушкодження кабелю живлення даного приладу в цілях безпеки необхідно забезпечити його заміну виробником, фахівцем сервісної служби або іншою особою відповідної кваліфікації.

Для ремонту зарядних пристроїв Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.

10. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/

19/ЄС про електричні та електронні пристрої та відповідними національними нормами

відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

11. Технічні характеристики

Див. стор. 3.

U = напруга акумуляторного блоку C = ємність акумуляторного блоку I _ C = струм заряджання _ 1 t _ = час заряджайня

1) Залежно від залишкової ємності та температури акумуляторного блоку реальний час зарядки може не збігатися зі вказаними значеннями.

Рекомендована температура навколишнього середовища під час заряджання: від 0 °C до 40 °C.

Залишаємо за собою право на технічні зміни.

□ Прилад класу захисту II

\~ Змінний струм
