Produkttype	Trådløs slagboremaskine
Mærke	Metabo
Model	KHA 18 LTX BL 24 Quick Set ISA
Nominel spænding	18 V
Batteritype	Li-Ion, CAS-system (Cordless Alliance System)
Borekapacitet (beton)	24 mm
Motor	Børsteløs
Driftstilstande	Boring, slagboring, mejsling
Værktøjsholder	SDS-Plus
Værktøjsskiftesystem	Quick Set ISA (nøglefrit hurtigskifte)
Tomgangshastighed	0 - 1200 omdr./min
Slagfrekvens	0 - 5000 slag/min
Slagenergi	2,4 J
Vægt	3,2 kg (med batteri)
Belysning	Indbygget LED
Håndtag	Ergonomisk antivibrationshåndtag
Hastighedsregulator	Ja, elektronisk
Motorbrems	Ja
Spindellås	Ja
Genstartssikring	Ja
Vedligeholdelse	Rengør regelmæssigt ventilationsåbningerne; opbevares tørt
Reparerbarhed	Metabo kundeservice; reservedele fås via CAS-netværket
Leveringsomfang	1 batteri 18 V, hurtiglader, transportkasse

Ofte stillede spørgsmål - KHA 18 LTX BL 24 Quick Set ISA METABO

Hvordan skifter jeg bits på Metabo KHA 18 LTX BL 24 Quick Set ISA?

Brug Quick Set ISA-systemet: Træk hylsteret bagud, indsæt SDS-Plus-bitsen til anslag, slip derefter hylsteret. Kontroller, at værktøjet er låst korrekt.

Hvilke batterier er kompatible med denne hammer?

KHA 18 LTX BL 24 Quick Set ISA bruger Metabo- eller CAS-batterier (Cordless Alliance System) på 18 V, fortrinsvis Li-Ion med en kapacitet på 2 til 10 Ah.

Kan jeg bruge denne hammer til at bore i metal?

Ja, i boring uden slag. Brug et passende HSS-bor og moderat hastighed. Den elektroniske hastighedsregulator giver dig mulighed for at justere hastigheden.

Hvordan aktiverer jeg mejslingstilstand?

Drej tilstandsvælgerringen til mejselsymbolet (kun hammer). Værktøjet kan derefter bruges til let mejsling, f.eks. til at fjerne fliser.

Hvad gør jeg, hvis batteriet ikke oplades?

Kontroller, at opladeren er tilsluttet, og at batteriet er korrekt indsat. Hvis advarselsindikatoren blinker, kan batteriet være defekt eller uden for temperaturgrænsen (0-50 °C).

Hvordan rengør og vedligeholder jeg værktøjet?

Rengør ventilationsåbningerne med en blød børste. Tør kabinettet af med en fugtig klud. Brug ikke opløsningsmidler. Opbevares et tørt sted frostfrit.

Hvilke typer bits kan jeg bruge?

Brug SDS-Plus-bits: slagbor, mejsler, hulsave. Værktøjsholderen accepterer også adaptere til standardpatroner.

Hvordan skifter jeg batteri under brug?

Tryk på begge batteriets sideknapper og træk det nedad for at fjerne det. Indsæt et nyt batteri ved at skubbe det ind, indtil det klikker.

Er denne hammer udstyret med en motorbrems?

Ja, motorbremsen stopper hurtigt bitsen efter afbryderen slippes, hvilket forbedrer sikkerhed og præcision.

Hvor kan jeg finde reservedele eller få apparatet repareret?

Kontakt Metabo kundeservice via www.metabo.com eller en autoriseret forhandler. Reservedele fås via CAS-netværket.

BRUGSANVISNING KHA 18 LTX BL 24 Quick Set ISA METABO

Det kan lekke en lett sur, brennbar væske fra ødelagte Li-ion batterier.

Hvis batterivæske kommer i kontakt med huden, må du straks skylle med rikelig med vann. Hvis du får batterivæske i øynene, må du vaske med rent vann og straks oppsøke lege.

Ikke lad et fulladet batteri på nytt.

OBS! Hvis du vil se oppladingsgraden på et Li-ion batteri, tar du først ut batteriet fra laderen og trykker deretter på knappen på batteriet.

7.2 Vedlikeholdslading

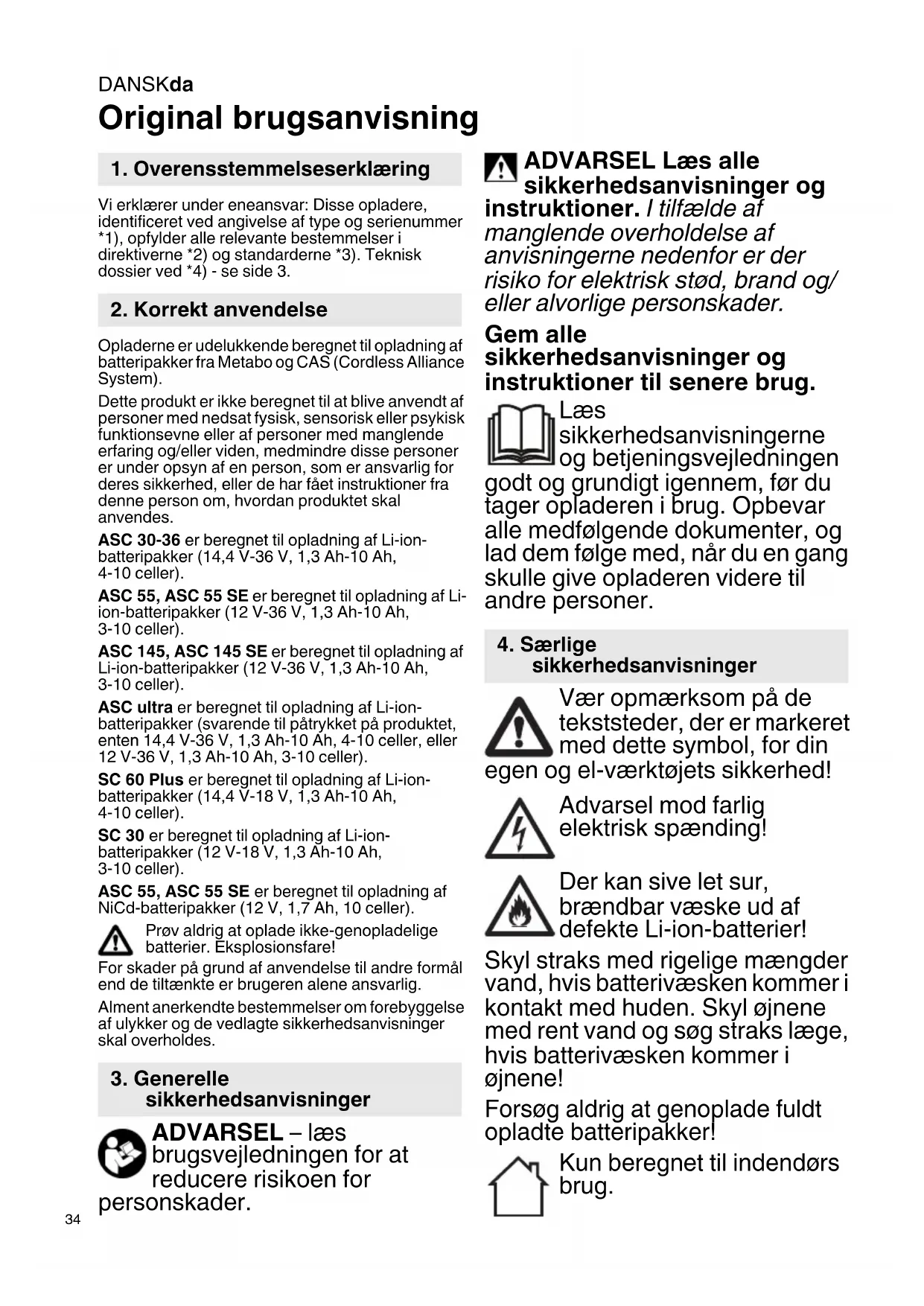

Vi erklærer under eneansvar: Disse opladere, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3.

2. Korrekt anvendelse

Opladerne er udelukkende beregnet til opladning af batteripakker fra Metabo og CAS (Cordless Alliance System).

Dette produkt er ikke beregnet til at blive anvendt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne eller af personer med manglende erfaring og/eller viden, medmindre disse personer er under opsyn af en person, som er ansvarlig for deres sikkerhed, eller de har fået instruktioner fra denne person om, hvordan produktet skal anvendes.

ASC 30-36 er beregnet til opladning af Li-ion-batteripakker (14,4 V-36 V, 1,3 Ah-10 Ah, 4-10 celler).

ASC 55, ASC 55 SE er beregnet til opladning af Li-ion-batteripakker (12 V-36 V, 1,3 Ah-10 Ah, 3-10 celler).

ASC 145, ASC 145 SE er beregnet til opladning af Li-ion-batteripakker (12 V-36 V, 1,3 Ah-10 Ah, 3-10 celler).

ASC ultra er beregnet til opladning af Li-ion-batteripakker (svarende til påtrykket på produktet, enten 14,4 V-36 V, 1,3 Ah-10 Ah, 4-10 celler, eller 12 V-36 V, 1,3 Ah-10 Ah, 3-10 celler).

SC 60 Plus er beregnet til opladning af Li-ion-batteripakker (14,4 V-18 V, 1,3 Ah-10 Ah, 4-10 celler).

SC 30 er beregnet til opladning af Li-ion-batteripakker (12 V-18 V, 1,3 Ah-10 Ah, 3-10 celler).

ASC 55, ASC 55 SE er beregnet til opladning af NiCd-batteripakker (12 V, 1,7 Ah, 10 celler).

Prøv aldrig at oplade ikke-genopladelige batterier. Eksplosionsfare!

For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.

Alment anerkendte bestemmelser om forebyggelse af ulykker og de vedlagte sikkerhedsanvisninger skal overholdes.

3. Generelle sikkerhedsanvisninger

ADVARSEL – læs brugsvejledningen for at reducere risikoen for onskader.

ADVARSEL Læs alle sikkerhedsanvisninger og

instruktioner. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Gem alle sikkerhedsanvisninger og instruktioner til senere brug.

Læs sikkerhedsanvisningerne og betjeningsvejledningen og grundigt igennem, før du opladeren i brug. Opbevar edfølgende dokumenter, og om følge med, når du en gang give opladeren videre til personer.

4. Særlige sikkerhedsanvisninger

Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din og el-værktøjets sikkerhed!

Advarsel mod farlig elektrisk spænding!

Der kan sive let sur, brændbar væske ud af defekte Li-ion-batterier!

Skyl straks med rigelige mængder vand, hvis batterivæsken kommer i kontakt med huden. Skyl øjnene med rent vand og søg straks læge, hvis batterivæsken kommer i øjnene!

Forsøg aldrig at genoplade fuldt opladte batteripakker!

Kun beregnet til indendørs brug.

Beskyt opladeren mod fugtighed!

Lad aldrig børn bruge produktet.

Børn skal være under opsyn for at sikre, at de ikke leger med produktet.

Sørg for, at der ikke er børn i nærheden af opladeren og arbejdsområdet!

Opbevar opladeren utilgængeligt for børn!

I tilfælde af røgudvikling eller brand i opladeren skal du straks trække stikket ud af kontakten!

Stik ingen genstande ind i opladerens ventilationsspalter – Fare for elektrisk stød eller kortslutning!

Brug ingen defekte batteripakker! I områder med høj metalstøvbelastning må batteripakker ikke oplades med AIR COOLED-opladere.

5. Oversigt

Se side 2. Illustrationerne gælder som eksempel for alle apparater.

1 Batteripakke (medleveres ikke)
2 H o l d e r
3 Driftslampe
4 Advarselslampe

6. Idriftsættelse

Før du tager produktet i brug, skal du kontrollere, at den angivne netspænding og frekvens på typeskiltet er i overensstemmelse med data for din strømforsyning.

Produkter som dette, der genererer jævnstrøm, kan påvirke enkle fejlstrømsafbrydere. Anvend type F eller bedre, med en udløsningsstrøm på maks. 30 mA.

Før du tager opladeren i brug, bør du sikre dig, at ventilationsspalterne er frie. Mindsteafstand til andre genstande min. 5 cm!

6.1 Selvtest

Tilslut stikket.

Advarselslampen (4) og driftslampen (3) lyser i ca. 1 sekund efter hinanden. Den indbyggede ventilator kører i ca. 5 sekunder.

7. Anvendelse

7.1 Opladning af batteripakke

Skub batteripakken helt ind til anslag i holderen (2).

Driftslampen (3) blinker.

Bemærk: For at få vist ladetilstanden ved Li-ion-batteripakker skal batteripakken først tages ud af opladeren, hvorefter der trykkes på tasten på batteripakken.

Når batteripakken er færdigopladet, skifter opladeren automatisk til vedligeholdelsesladning.

Batteripakken kan blive i opladeren og er dermed altid driftsklar.

Batteripakken oplades ikke. Temperaturen er for høj/for lav. Ligger batteripakkens temperatur mellem 0 °C og 50 °C, begynder ladeprocessen automatisk.

8.2 Advarselslampen (4) blinker

• Batteripakken er defekt. Tag straks batteripakken ud af opladeren.
• Batteripakken er ikke skubbet rigtigt ind i holderen (2). Se kapitel 7.1.

9. Reparation

Reparationer på opladeren må kun foretages af faguddannede elektrikere!

Hvis netledningen til produktet beskadiges, skal den udskiftes af producenten eller kundeservice eller en tilsvarende kvalificeret person for at forebygge farer.

Henvend dig til din Metabo-forhandler, när du skal have repareret dine Metabo-opladere. Adresser findes på www.metabo.com.

DANSKda

10. Miljøbeskyttelse

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug.

11. Tekniske data

Se side 3.

¹⁾ Afhængigt af batteripakkens restkapacitet og temperatur kan de reelle ladetider afvige fra disse angivelser.

Anbefalet omgivelsestemperatur ved opladning: 0 °C til 40 °C.

Forbeholdt ændringer som følge af tekniske fremskridt.

☐ Produkt i beskyttelsesklasse II \~ Vekselstrøm
