Caractéristiques Techniques	Marteau perforateur sans fil, 18 V, moteur sans balais, force de frappe de 2,5 J
Utilisation	Idéal pour le perçage et le burinage dans le béton, la maçonnerie et le métal
Maintenance et Réparation	Vérifier régulièrement l'état des charbons et nettoyer les filtres d'air
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Informations Générales	Compatible avec les batteries Metabo de la même gamme, poids léger pour une manipulation aisée

FOIRE AUX QUESTIONS - Set KH 18 LTX 24 METABO

Comment puis-je changer le foret sur le METABO Set KH 18 LTX 24 ?

Pour changer le foret, assurez-vous que l'outil est éteint et débranché. Tournez la bague de verrouillage du mandrin dans le sens inverse des aiguilles d'une montre pour desserrer, puis retirez le foret. Insérez le nouveau foret et resserrez la bague dans le sens des aiguilles d'une montre.

Que faire si le marteau ne démarre pas ?

Vérifiez si la batterie est chargée et correctement insérée. Assurez-vous également que l'interrupteur de sécurité n'est pas activé. Si le problème persiste, consultez le manuel pour des informations sur le dépannage.

Comment entretenir le METABO Set KH 18 LTX 24 ?

Pour l'entretien, nettoyez régulièrement l'extérieur de l'outil avec un chiffon sec. Vérifiez également les charbons moteur et remplacez-les si nécessaire. Consultez le manuel pour des instructions détaillées sur l'entretien.

Quelle est la capacité de perçage maximale du METABO Set KH 18 LTX 24 ?

La capacité de perçage maximale dépend du matériau. Pour le béton, elle est de 24 mm, pour l'acier, elle est de 13 mm, et pour le bois, elle est de 30 mm.

Comment régler la vitesse de perçage sur le METABO Set KH 18 LTX 24 ?

La vitesse peut être réglée en ajustant la pression sur la gâchette. Plus vous appuyez fort, plus la vitesse augmente. Pour des tâches précises, commencez lentement et augmentez la pression progressivement.

Le METABO Set KH 18 LTX 24 peut-il être utilisé pour des travaux en extérieur ?

Oui, le METABO Set KH 18 LTX 24 est conçu pour être utilisé à l'extérieur, mais assurez-vous de ne pas l'exposer à des conditions météorologiques extrêmes. Utilisez-le dans un environnement sec.

Où puis-je trouver des pièces de rechange pour le METABO Set KH 18 LTX 24 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs METABO agréés ou directement sur le site officiel de METABO. Assurez-vous d'avoir le numéro de modèle pour faciliter votre recherche.

Quel type de batterie est compatible avec le METABO Set KH 18 LTX 24 ?

Le METABO Set KH 18 LTX 24 utilise des batteries de la série 18V Li-ion. Assurez-vous d'utiliser des batteries compatibles fournies par METABO pour garantir des performances optimales.

Est-il normal que le marteau surchauffe pendant l'utilisation ?

Une légère chaleur est normale pendant une utilisation prolongée. Toutefois, si l'outil devient trop chaud au point de ne pas pouvoir le toucher, cessez de l'utiliser immédiatement et laissez-le refroidir.

MODE D'EMPLOI Set KH 18 LTX 24 METABO

(A) t (min) 12,0 2,0 4 30 4,0 30 4 30 2,6 46 12,0 4,0 6,5 37 8,0 30 4 60 2,6 92 12 (NiCd) 1,7 - - - - 3 35 - - 14,4 1,3 2,6 30 2,6 30 3 26 1,5 52 14,4 1,5 3 30 3,0 30 3 30 1,5 60 14,4 2,0 4 30 4,0 30 3 40 1,5 80 14,4 2,6 5,2 30 5,2 30 3 52 1,5 104 14,4 3,0 6 30 6,0 30 3 60 1,5 120 14,4 4,0 6,5 37 8,0 30 3 80 1,5 160 18 1,3 2,6 30 2,6 30 3 26 1,5 52 18 1,5 3 30 3,0 30 3 30 1,5 60 18 2,0 4 30 4,0 30 3 40 1,5 80 18 2,2 4,4 30 4,4 30 3 44 1,5 88 18 2,6 5,2 30 5,2 30 3 52 1,5 104 18 3,0 6 30 6,0 30 3 60 1,5 120 18 3,1 6,2 30 6,2 30 3 62 1,5 124 18 3,5 6,5 32 7,0 30 3 70 1,5 140 18 4,0 6,5 37 8,0 30 3 80 1,5 160 18 5,2 6,5 48 8,0 39 3 104 1,5 208 18 5,5 6,5 51 8,0 41 3 110 1,5 220 18 6,2 6,5 57 8,0 47 3 124 1,5 248 18 7,0 6,5 65 8,0 53 3 140 1,5 280 18 8,0 6,5 74 8,0 60 3 160 1,5 320 18 10,0 6,5 93 8,0 75 3 200 1,5 400 36 1,5 3 30 3,0 30 1,5 60 - - 36 2,6 5,2 30 4,0 39 1,5 104 - - 36 4,0 6,5 37 4,0 60 1,5 160 - - 36 5,2 6,5 48 4,0 78 1,5 208 - - 36 6,2 6,5 57 4,0 93 1,5 248 - -

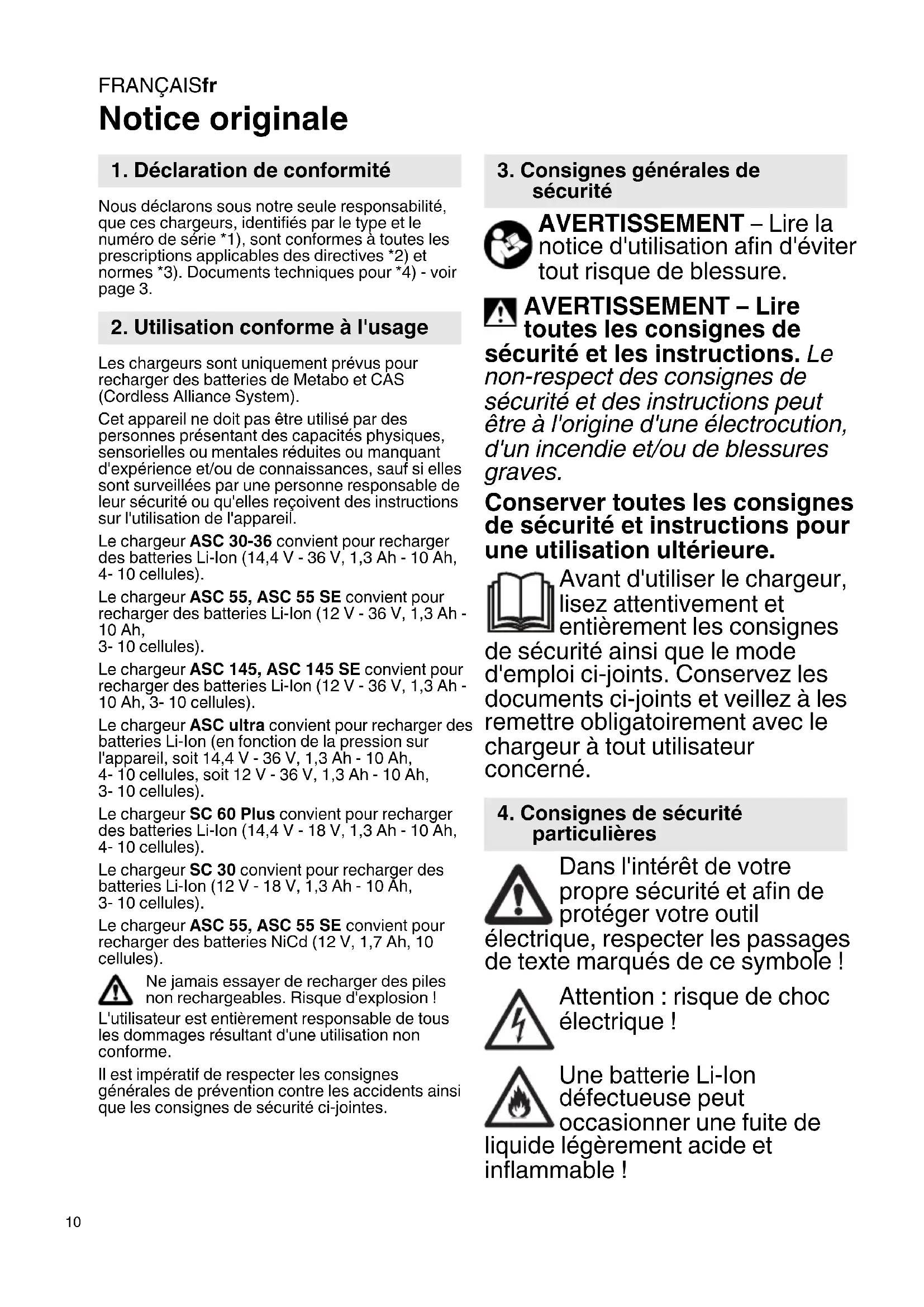

Notice originale Nous déclarons sous notre seule responsabilité, que ces chargeurs, identifiés par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3. Les chargeurs sont uniquement prévus pour recharger des batteries de Metabo et CAS (Cordless Alliance System). Cet appareil ne doit pas être utilisé par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l'appareil. Le chargeur ASC 30-36 convient pour recharger des batteries Li-Ion (14,4 V - 36 V, 1,3 Ah - 10 Ah,

Le chargeur ASC 55, ASC 55 SE convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah,

Le chargeur ASC 145, ASC 145 SE convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellules). Le chargeur ASC ultra convient pour recharger des batteries Li-Ion (en fonction de la pression sur l'appareil, soit 14,4 V - 36 V, 1,3 Ah - 10 Ah,

4- 10 cellules, soit 12 V - 36 V, 1,3 Ah - 10 Ah,

Le chargeur SC 60 Plus convient pour recharger des batteries Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah,

Le chargeur SC 30 convient pour recharger des batteries Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah,

Le chargeur ASC 55, ASC 55 SE convient pour recharger des batteries NiCd (12 V, 1,7 Ah, 10 cellules). Ne jamais essayer de recharger des piles non rechargeables. Risque d'explosion ! L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme. Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes. AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure. AVERTISSEMENT – Lire toutes les consignes de sécurité et les instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'une électrocution, d'un incendie et/ou de blessures graves. Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure. Avant d'utiliser le chargeur, lisez attentivement et entièrement les consignes de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec le chargeur à tout utilisateur concerné. Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respecter les passages de texte marqués de ce symbole ! Attention : risque de choc électrique ! Une batterie Li-Ion défectueuse peut occasionner une fuite de liquide légèrement acide et inflammable !

1. Déclaration de conformité

2. Utilisation conforme à l'usage

3. Consignes générales de

4. Consignes de sécurité

particulièresFRANÇAIS fr

En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement et abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l'eau propre et consultez immédiatement un médecin ! Ne pas recharger une batterie entièrement chargée ! Réservé à un usage intérieur. Protégez le chargeur contre l'humidité ! Ne jamais laisser les enfants utiliser l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. Éloignez les enfants du chargeur et de la zone de travail. Rangez votre chargeur à un endroit inaccessible aux enfants. En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, veuillez immédiatement débrancher le cordon d'alimentation. N'introduisez pas d'objets dans les fentes d'aération du chargeur – risque d'électrocution ou de court- circuit ! N'utilisez jamais de batteries défectueuses ! Ne pas recharger des batteries avec des chargeurs AIR COOLED dans des zones qui présentent un taux important de poussières métalliques. Voir page 2. Les images s'appliquent à titre d'exemple pour tous les appareils. 1 Batterie (non fournie) 2 Logement coulissant 3 Témoin de contrôle 4 Témoin d'avertissement Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant. Les appareils comme celui-ci, qui génèrent du courant continu, pourraient influencer des disjoncteurs différentiels simples. Utilisez un type F, ou mieux, avec un courant de déclenchement max. de 30 mA. Avant de mettre le chargeur en route, s'assurer que les fentes d'aération sont bien dégagées. Respecter une distance minimale de 5 cm par rapport à tout autre objet !

Brancher la fiche secteur. Le témoin d'avertissement (4) et le témoin de service (3) s'allument successivement pendant env. 1 seconde et le ventilateur intégré fonctionne pendant env. 5 secondes.

7.1 Recharger la batterie

Insérer la batterie entièrement, jusqu'en butée, dans le logement coulissant (2). Le témoin de contrôle (3) clignote. Remarque : Pour afficher l'état de charge des batteries Li-Ion, retirer tout d'abord la batterie du chargeur puis presser la touche sur la batterie.

A la fin de l'opération de recharge, le chargeur commute automatiquement sur le mode d'entretien. La batterie peut rester dans le chargeur et sera ainsi opérationnelle à tout moment. Le témoin de contrôle (3) s'allume en fixe.

8.1 Le témoin d'avertissement (4) est allumé

en permanence La batterie n'est pas chargée. Température trop élevée / trop basse. Si la température de la batterie

se situe entre 0 °C et 50 °C, le processus de recharge débute automatiquement.

8.2 Le témoin d'avertissement (4) clignote

• Batterie défectueuse. Retirer immédiatement la batterie du chargeur.

• La batterie n'a pas été insérée correctement dans le logement coulissant (2). Voir chapitre 7.1. Les travaux de réparation sur le chargeur ne doivent être effectués que par un spécialiste ! Au cas où le cordon d'alimentation électrique de cet appareil serait endommagé, faites-le remplacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque. Pour toute réparation sur un chargeur Metabo, veuillez contacter votre représentant Metabo. Voir les adresses sur www.metabo.com. Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires. Les matériaux d’emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouverez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service. Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électro- niques (DEEE) et à sa transposition dans le droit national, les appareils électriques usagers doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage. Voir page 3. U = plages de tension des batteries C = capacité de la batterie

= courant de recharge t = durée de recharge

En fonction de la capacité résiduelle et de la température des batteries, les durées de chargement réelles peuvent différer des valeurs indiquées. Température ambiante recommandée pour la recharge : 0 °C à 40 °C Sous réserve de modifications résultant de progrès techniques. Appareil de la classe de protection II ~ courant alternatif

10. Protection de l'environnement

11. Caractéristiques techniquesNEDERLANDS nl
