KHE 2845 Q - Haamer METABO - Tasuta kasutusjuhend

Toote tüüp	Löökpuur ja meisel
Kaubamärk	Metabo
Mudel	KHE 2845 Q
Toide	Võrgutoide (vahelduvvool)
Pinge	230 V
Sagedus	50 Hz
Sisendvõimsus	1100 W
Väljundvõimsus	650 W
Tühikäigu kiirus	0-1400 p/min
Maksimaalne löögisagedus	4600 lööki/min
Maksimaalne löögienergia	3.5 J
Puurimisvõime betoonis	28 mm
Puurimisvõime terases	13 mm
Puurimisvõime puidus	30 mm
Kaal (ilma kaablita)	5.5 kg
Kaitseklass	II
Tööriistahoidik	SDS-Plus ja kiirkinnituspadrun (vastavalt versioonile)
Peamised funktsioonid	Puurimine, löökpuurimine, meiseldamine, meisli asendi reguleerimine
Ohutus	S-automatic ohutusväljalülitus, lisakäepide, kaitse juhusliku taaskäivituse eest
Hooldus ja puhastus	Puhastage regulaarselt õhutusavasid; määrige spindlit spetsiaalse määrdega; puhastage kiirkinnituspadrunit
Varuosad ja remonditavus	Kasutage ainult Metabo originaaltarvikuid; remont ainult kvalifitseeritud elektriku poolt; spetsiaalne toitekaabel saadaval Metabo teenindusest
Üldteave	Kasutusjuhend saadaval mitmes keeles; järgige ohutusjuhiseid ja kohalikke tolmualaseid eeskirju

Korduma kippuvad küsimused - KHE 2845 Q METABO

Kuidas vahetada padrunit Metabo KHE 2845 Q-l?

Padruni vahetamiseks keerake padruni lukustust (3) noole suunas lõpuni, seejärel eemaldage padrun. Tagasi paigaldamiseks asetage see spindlile ja keerake lukustust, kuni see täielikult sisse libiseb. Seadke juhtnupp meiseldamisele, et vältida spindli pöörlemist.

Milliseid puuriteri saan selle haamriga kasutada?

Kasutage ainult SDS-Plus tööriistu löökpuurimisel. Ilma löögita puurimiseks (metall, puit, kruvimine) kasutage kiirkinnituspadrunit silindriliste puuriteradega.

Kuidas reguleerida sügavuspiirikut?

Vabastage lisakäepide, reguleerige sügavuspiirik soovitud sügavusele, seejärel pingutage käepide uuesti.

Mida teha, kui päästik ei vajutu sisse?

Kontrollige, et pöörlemissuuna lüliti oleks täielikult asendis R (parempööre) või L (vasakpööre).

Kuidas puhastada kiirkinnituspadrunit?

Pärast pikaajalist kasutamist hoidke padrunit vertikaalselt, avage see täielikult, et tolm välja kukuks, seejärel sulgege. Kasutage regulaarselt lõugade puhastuspihustit.

Mis on S-automatic ohutusväljalülituse funktsioon?

Ohutusväljalülitus peatab masina kohe, kui tööriist kinni kiilub või takerdub, piirates mootori pöördemomenti. Hoidke masinat alati kindlalt mõlema käega.

Kas ma saan masinat pidevalt kasutada?

Jah, saate päästiku lukustada allavajutatud asendisse lukustusnupu abil. Peatamiseks vajutage uuesti päästikule. Tähelepanu: masin jätkab pöörlemist, kui see käest libiseb.

Kuidas valida meiseldusrežiimi?

Vajutage ohutusnuppu ja keerake juhtnupp meiselduse sümbolile. Meisli asendi reguleerimiseks keerake see soovitud asendisse, seejärel valige meiseldusrežiim selle lukustamiseks.

Millist määret kasutada spindlile?

Kasutage spetsiaalset Metabo määret (viide 6.31800) spindli kergel määrimisel padrunit vahetades või tööriistu paigaldades.

Kust leian varuosi?

Varuosad on saadaval veebisaidil www.metabo.com. Remondiks võtke ühendust Metabo esindaja või kvalifitseeritud elektrikuga.

KASUTUSJUHEND KHE 2845 Q METABO

et Alguparane kasutusjuhend 84

It Originali instrukcija 88

Iv Instrukcijas originalvaloda 92

ar 96

13.		KHE2245*1) SerialNumber:01708..	KHE2445*1) SerialNumber:01709..	KHE2645*1) SerialNumber:01710..	KHE2645 Q*1) SerialNumber:01711..	KHE2845*1) SerialNumber:01739..	KHE2845 Q*1) SerialNumber:01740..
		SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDSS-1) SerialNumber:01708..	SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDSplus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS Plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS plus SDS +1) SerialNumber:01708..	800(110 V: 700)	850 850	880 880
P1	W 750		378(110V: 330)	385 385	400 400
P2	W 354		1150 0-1150 0-1150	0-1200 0-1200	00
n1	/min 0-1500 0-1500 0-1500 0-1500 0-1500 0-1500 0-1500 0-1500 0-1500 0-1500 0-1500 0-1500 0-1500 0-1500 0-1500 1050 850 830 850 830
n2	/min 1050 1050 850 830 30 850 830
smax	/minbpm	4800 480	0 4260 4260	4400 4400
W (EPTA 05/2009)	J 2,2 2,4 2,9 2,9 3,0 3,0
D1	mm (in)	22 (7/8)	24 (1)	26 (1)	26 (1)	28 (1 3/32)	28 (1 3/32)
D2	mm (in)	68(2 11/16)	82(3 7/32)	82(3 7/32)	82(3 7/32)	82(3 7/32)	82(3 7/32)
D3	mm (in)	68(2 11/16)	68(2 11/16)	68(2 11/16)	68(2 11/16)	68(2 11/16)	68(2 11/16)
D4	mm (in)	13 (1/2)	13 (1/2)	13 (1/2)	13 (1/2)	13 (1/2)	13 (1/2)
D5	mm (in)	30 (1 3/16)	30 (1 3/16)	30 (1 3/16)	30 (1 3/16)	30 (1 3/16)	30 (1 3/16)
m	kg (lbs)	2,7 (5,95)	2,8 (6,17)	2,9 (6,39)	3,1 (6,83)	2,9 (6,39)	3,1 (6,83)
D	mm (in)	43(1 11/16)	43(1 11/16)	50(2 1/16)	50(2 1/16)	50(2 1/16)	50(2 1/16)
ah,HD/Kh,HD	m/s2	12,8 / 1,5	12,8 / 1,5	16 / 1,5	16,5 / 1,5	16 / 1,5	16,5 / 1,5
ah,Cheq/Kh,Cheq	m/s2	11,1 / 1,5	11,1 / 1,5	12,7 / 1,5	10,9 / 1,5	12,7 / 1,5	10,9 / 1,5
LpA/KpA	dB (A)	90 / 3	90 / 3	86 / 3	88 / 3	86 / 3	88 / 3
LWA/KWA	dB (A)	101 / 3	101 / 3	97 / 3	98 / 3	97 / 3	98 / 3

2) 2011/65/EU, 2006/42/EC, 2014/30/EU
3) EN 62841:2015,EN IEC 62841-2-6:2020+A11:2020, EN IEC 63000:2018

2022-03-02, Bernd Fleischmann

6.1 Lisakahvan asennus

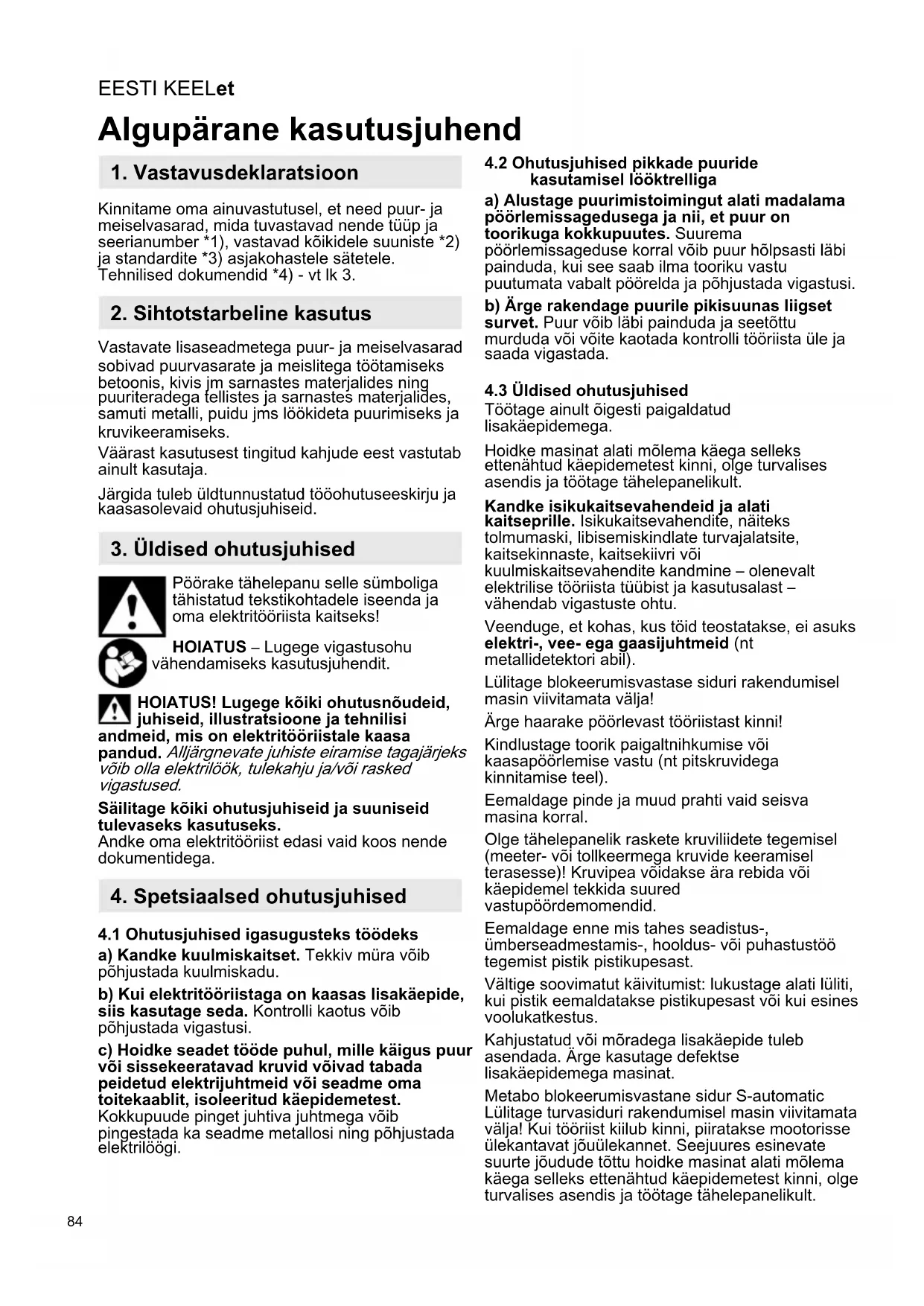

Algupärane kasutusjuhend

1. Vastavusdeklaratsoon

Kinnitame om ainuvastutusel, et need puur- ja meiselvasarad, mida tuvastavad nende tuup ja seerianumber *1), vastavad koikidele suuniste *2) ja standardite *3) asjakohastele satele. Tehnilised dokumendid *4)- vt lk 3.

2. Siftotstarbeline kasutus

Vastavate lisaseadmetega puur- ja meiselvasarad sobivad puurvasarate ja meislitega tootamiseks betoonis, kivis jm sarnastes materjalides ning puuriteradega tellistes ja sarnastes materjalides, samuti metalli, puidu jms lookideta puurimiseks ja kruvikeeramiseks.

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Järgida tuleb üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

Pöörake tāhelepanu selle sumboliga tāhistatud tekstikohtadele iseenda ja omä elektröörìsta kaitseks!

HOIATUS - Lugege vigastusohu vahendamiseks kasutusjuhendit.

HOIATUS! Lugege kõiki ohutusnõudeid, juhiseid, illustratsioone ja tehnilisi meid, mis on elektritööristale kaasa

pandud. Alljärgnevate juhiste eiramise tagajäreks voib olla elektrilök, tulekahju ja/voi rasked vigastused.

Sāilitage kōiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Andke omalelektritöoriist edasi vaid koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

4.1 Ohutusjuhised igasugusteks toödeks

a) Kandke kuulmiskaitset. Tekkiv mura voib pohjustada kuulmiskadu.
b) Kui elektritööriistaga on kaasas lisakäepide, siis kasutage seda. Kontrolli kaotus voib pöhjustada vigastusi.
c) Hoidke seadet toöde puhul, mille käigus puur vōi sissekeeratavad kruvid vōivad tabada peidetud elektrijuhtmeid vōi seadme omatoitekaablit, isoleeritud käepidemetest.

Kokkupuude pinget juhtiva juhtmega voib
pingestada ka seadme metallosi ning pohjustada
elektrilögi.

4.2 Ohutusjuhised pikkade puuride kasutamisel loektrelliga

a) Alustage puurimistoimingut alati madalama
pöörlemissagedusega ja nii, et puur on
toorikuga kokkupuutes. Suurema
pöörlemissageduse korral voib puur holpsasti LABi
painuda, kui see saab ilma tooriku vastu
puutumata vabalt poorelda ja pöhjustada vigastusi.
b) Arge rakendage puurile pikisuunas liigset survet. Puer voib labi painduda ja seetottu murduda voi voite kaotada kontrllo toriista ule ja saada vigastada.

4.3 Üldised ohutusjuhised

Tööttage ainult öigesti paigaldatud lisakäepidemega.

Hoidke masinat alati mõlema käega selleks ettenähtud käepidemetest kinni, olge turvalises asendis ja toötage tahelepanelikult.

Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, naiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekinnaste, kaitsekiivri voi kuulmiskaitsevahendite kandmine - olenevalt elektrilise tooriista tüübist ja kasutusalast - vahendab vigastuste ohtu.

Veenduge, et kohas, kus toid teostatakse, ei asuks elektri-, vee-ega gaasijuhtmeid (nt metallidetektori abi).

Lülitage blokeerumisvastase siduri rakendumisel masin viivitamata välja!

Argehaarakeporlevasttooriistaskinn!

Kindlustage toorik paigaltnihkumise voi kaasapoorlemise vastu (nt pitskruvidega kinnitamise teel).

Eemaldage pinde ja muud prahti vaid seisva masina korral.

Olge tahelepanelik raskete kruviliidete tegemisel (meeter- voi tollkeermega kruvide keeramisel terasesse)! Kruvipea voidakse ara rebida voi kaepidemel tekkida suured vastupoordemomendid.

Eemaldage enne mis tahes seadistus-, umberseadmestamis-, hooldus- voi puhastustoo tegemist pistik pistikupesast.

Vältinge soovimatut käivitumist: lukustage alati luliti, kui pistik eemalatabse pistikupesast voi kui esines voolukatkestus.

Kahjustatud voi moradega lisakäepide tuleb asendada. Arge kasutage defektse lisakäepidemega masinat.

Metabo blokeerumisvastane sidur S-automatic Lulitage turvasiduri rakendumisel masin viivitamata valja! Kui toorist kilub kinni, piiratakse mootorisse ülekantavat jouulekannet. Seejuures esinevate surte joudude tottu hoidke masinat alati molema käega selleks ettenahtud kaepidemetest kinni, olge turvalises asendis ja tootage tahelepanelikult.

HOIATUS - Möningad tolmud, mis tekivad liivapaberiga lihvmisel, saagimisel, lihvmisel, puurimisel ja muude toöde käigus, sisaldavad kemikaale, mille kohta on teada, et need pöhjustavad vähki, sunnidefekte voi muid reproduktivseid kahjustusi. Nende kemikaalide moned naited on:

• plii seda sisaldavate varvide seest,
  -mineralne tolm muurikivide, tsemendi ja muude muurides kasutatavate materjalide seest ja
• arseen ja kroom keemiliselt toedeldud puidust. Sellest saastumisest tulenev oht teile soltub nende toode teostamise sagedusest. Nende kemikaalidgea saastumise ohu alandamiseks: tootage hiatus ohutatavas piirkonnas ja kandke tootamise ajal lubatud kaitsevarustust, nagu nt selliseid tolmumaske, mis on spetsiaalselt valja tootatud mikroskoopiliselt väikeste osakeste filtreerimiseks.

See kehtib samuti muude materjalide tolmude kohta, nagu nt moned puidulligid (nagu tamme- voi pögitolm), metallid, asbest. Muud teadaolevad haigused on nt allergilised reaktsionid, hingamisteede haigused. Arge laske toimul sattuda kehasse.

Järgige vastava materjali, personali, rakendusviisi ja kasutuskoha kohta kehtivaid suuniseid ja riiklikke eeskirju (nt tokaitse eeskirju, jaatmekaitlust).

Püdke tekkivad osakesed tekkimiskohas kinni, välte nende ladestumist ümbritsevas keskkonnas.

Kasutage spetsiaalsete toede jaoks sobilikke tarvikuid. Seelabi satub vahem osakesi kontrollmatult keskkonda.

Kasutage sobilikku tolmuaarastussusteemi.

Vähendage tolmuga kokkupuudet järgnevatel viisdel:

-ärge suunake valjuvaid osakesi ning masina valjutusohku enese voi laheduses asuvate inimeste voi ladestunud tolmu suunas,
- kasutage tolmuimemissüsteemi ja/vöi ohupuhastit,
- ðhutage tökohta hásti ja hoidke tolmuimejaga puhtana. Puhkimine vōi puhumine keerutab toluu üles.
- Puhastage kaitseriietust tolmuimemise voi pesemise teel. Arge kasutage puhastamiseks puhurit, kloppimist ega harjamist.

5. Ülevaade

Vaata lk 2.

11 Pöörlemissuuna luliti
12 Fikseerimisnupp
13 Surululiti
14 Käepide

• oleneb varustusest / ei kuulu tarnekomplekti

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tuubisildil naidatud vorgupinge ja -sagedus vastavad teie vooluvorgu andmetele.
Uhendage alati ette FI-kaiseluliti (RCD) rakendusvooluga max 30mA

6.1 Lisakäepideme paigaldamine

Ohutuse tagamiseks tuleb alati kasutada tarnekomplekti kuuluvat lisakäepidet.

Kinnitusrønga avamiseks poorake lisakæpidet (7) vasakule. Lukake lisakæpide seadme kinnituskaelale. Sisestage puurimissugavuse piirik (8). Keerake lisakæpide rakendusest oleneva nurga all tugevasti kinni.

7. Kasutamine

7.1 Puurimissugavuse piiriku reguleerimine

Vabastage lisakäepide (7). Reguleerige sugavuspiirik (8) soovitud puurimissugavusele ja keerake lisakäepide (7) uuesti kinni.

7.2 Sisse-/valjalulitamine

Vajutage masina sisselulitamiseks päästiklulitit (13).

Pörete arvu saab muuta päästikluliti vajutamise teel.

Pidevreziimis sisselulitamiseks saab allavajutatud surululiti fikseerimisnupu abil (12) lukustada. Valjalulitamiseks vajutage surululitit uesti.

Pusikaituse korral tootab masin edasi, kui see kaest lahti rebitakse. Hoidke sellepärast masinat alati molema kaega selleks ettenahtud kaepidemetest kinni, olge turvalises asendis ja tootage tahelepanelikult.

7.3 Toorežiimi valimine

Suruge blokeerimisnupp (9) sisse ja põrake Iulitusnuppu (10).

Löökpuurimine

(reguleerige ainult lookpuuripadruni (1) kasutamise korral)

Meiseldamine

(reguleerige ainult lookpuuripadruni (1) kasutamise korral)

Meiseldamisasendi seadistamine

N Selles asendis poorake meisel soovitud asendisse. Seejarel seadke tooreziimiks "meiseldamine", et meisli saaks kinnitada poorlemiskindlalt.

EESTI KEELet

Purimine

Paigaldatud meisli korral tohib seadet kasutada ainut measeldamise toreziimis.

Kinnitatud meisliga tuleb valtida kangutamisligutusi.

7.4 Pöörlemissuuna valimine

Käitage pörlemissuuna umberlulitit (11)
ainult siis, kui mootor on seisatud.

Pörlemissuuna valimine:

R = paremale pörlemine (puurimine, likkpuurimine, measeldamine, kruvide sissekeeramine)

7.5 Puuripadruni vahetamine (KHE .... Q)

Padruni vahetamisel hoolitsege selle eest, et spindel (6) oleks puhas. Märige spindlit se märdeaineega. (erimärdeaine: hisnumber 6.31800).

paigaldage ainult komplekti kuuluv Metabopuuripadrun.

Padruni eemaldamine:

Vt Ik 2, joonis C.

• Padruni lukustamiseks (3) poörake noole suunas kuni piirikuni (a) ja tommake padrun ára (b).

Padruni paigaldamine:

Vt Ik 2, joonis D.

• Pange padrun spindlile (6) (a).
• Padruni lukustamiseks (3) poörake padrunit noole suunas (b), kuni padruni saab täielikult likata spindlile. Seejärel vabastage padruni likustus.
• Kontrollige, kas padrun on kinni.
  Juhis: Padruni vahetamise ajal spindli kaasapooramise valtimiseks seadke lulitusnupp (10) measeldamise sendeisse.

7.6 Tööriista vahetamine lõokpuuripadrunis

Enne paigaldamist määrige tööristavart erimärdeainega (tellimisnumber 6.31800)!

Kasutage ainult SDS-Plus tooriistu!

Töörista sisetamine:

• Pöörake tõrìsta ja sisestage kuni fikseerumiseni. Tõörist lukustub automaatselt.

Töörista eemaldamine:

Vt Ik 2, joonis A.

-Tooriista sukustamiseks (2) poorake noole suunas tahapoole (a) ja voite tooriist ara (b).

7.7 Tööriista vahetamine kiirkininituspuuripadrunis (KHE .... Q)

Kasutage kiirkinnitus-puuripadrunit metalli, puidu ja sarnaste materjalide puurimiseks ilma loogita.

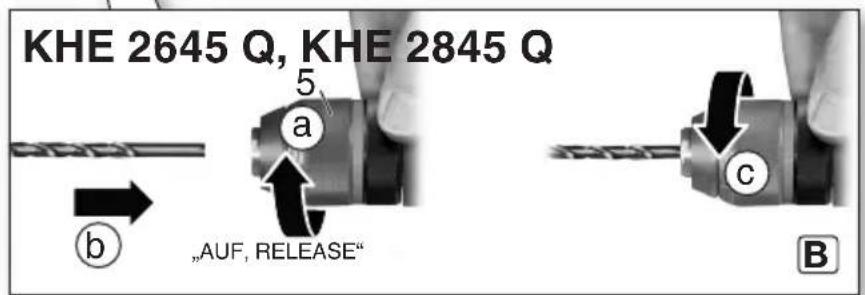

Töörista kinnitamine (vt Ik 2, joonis B):

Pöörake hülssi (5) suunas "LAHTI, RELEASE" (a). Sisestage tooriist nii sugavale kui voimalik (b) ja pöörake hülssi vastassuunas, kuni ületatakse tuntav mehaaniline takistus (c). Tahelepanu!

Töörist ei ole veel pingutatud!

Keerake nii kaua tugevasti edasi (seejuures peab kostma "klops"), kuni rohkem ei saa edasi keerata - alles sel juhul on tooriist tugevasti pingutatud.

Markus: Puuripadruni avamisel kosta voiv (funktsionist tingitud) naksuv heli lakkab hulsi vastupidises suunas keeramisel.

Pehme tooriistavolli korral tuleb luhikese puurimisaja moodudes jalle uesti pinguldada.

8. Hooldus, puhastamine

Hoidke spindel (6) alati puhas ja ohukese maärdekihiga kaetud. (erimärdeaine: tellmisnumber 6.31800).

Pärast pikemaajalist kasutamist hoidke puuripadrunit avaga vertikaalselt allapoole ning avage ja sulgege mitu korda tervenistiadrunit. Kogunenud tolm pudeneb avast valja. Soovitatav on kinnituspakkidel ja kinnituspakkide avadel regulaarselt kasutada puhastusspreid.

Ohustuspilu:

Puhastage vahetevahe seadme ohustuspilu.

9. Törgete körvaldamine

Kui päästiklulitit (13) ei saa alla suruda, tuleb kontrollida, kas pöörlemissuuna luliti (11) on täielikult asendis R voi L.

10. Tarvikud

Kasutage ainult Metabo originaaltarvikuid.

Kasutage ainult tarvikuid, mis taïdavad selles kasutusjuhendis āra toodud nōuetele ja spetsifikatsionidele.

Kinnitage tarvikud turvaliselt. Kui masinat kaitatakse rakise sees: kinnitage masin turvaliselt. Kontrolli kaotus vobipohjustada vigastusi.

Tarvikute taisprogrammi leiate aadressil www.metabo.com voi kataloogist.

11. Remont

Elektritööristu tohivad teostada vaid kvalifitseritud elektrikud!

Defektse toitekaabli voib asendada ainult Metabo spetsiaalse originaalkaabliga, mis on saadaval Metabo teeninduse kaudu.

Remonti vajavate Metabo elektrööristadega pörduge palun omä Metabo esindusse. Aadressid leiate lehelt www.metabo.com.

Varuosade nimekirja saate alla laadida lehelt www.metabo.com.

12. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasästlikuks kasutusest körvaldamiseks ja umbertoölemiseks.

Ainult EÜ-riikide puhul: ärge visake elektritoöriistu ára koos olmeprügiga!
Vastavalt Euroopa direktiivile 2012/19/EÜ

elektri- ja elektroonikaseadmete jaatmete kohta ning siseriiklikesse oigusaktidesse ülevötmise kohta tuleb kasutatud elektritöoriistad boguda eraldi kokku ja votta ringlusse keskkonnasobralikul viisil.

13. Tehnilised andmed

Selgitusi andmete kohta leiate lehekuljelt 3

Säilitame öiguse teostada muudatusi tehnilise progressi huvanguks.

P1 = nimisisendvoimsus

P2 =valjundvoimsus

n = põrete arv tühikäigul

n2 =poorete arv koormusel

s = lookide maksimaalne arv

W=ühe looqi max energia

D1 =puuraugulabimot betooni lookpuurimisel

D2 =puuraugu labimoot muriitise lookpuurimisel

D₃ =puuraugu labimot betooni puuriteraga puurimisel

D₄ = puuraugu labimot erase puurimisel

D5 =puuragu Iabimoot pehmeduidu puurimisel

m = kaal ilma toitejuhtmeta

D = kinnituskaela lābimōt

Möötmistulemused tuletatud vastavalt standardile EN 62841.

Maisin kaitseklassiga II

Vahelduvvool

Ara toodud tehnilised andmed alluvad tolerantsidele (vastavalt kehtivatele standarditele).

A Emissioonivärtused

7 Need vaartused voimaldavad elektrtooriista emissioonide hindamist ja erinevate elektrtooriistade vordlemist. Olenevalt kasutustingimustest, elektrtooriista(de) seisukorrast voib tegelik koormus olla suurem voi vaiksem. Arvestage hindamisel toopause ja vaikese koormusega faase. Märake vastavalt kohaldatud hinnanguliste vaartuste pohjal kindlaks kasutaja kaitse.meetmed, nt organisoarsed meetmed.

Vibratsioonide koguvaertus (kolme suuna vektorsumma) kindlaks märaratud vastavalt direktivile EN 62841:

a_h,HD = vibratsiooniheitme vaartus (lookpuurimine betoonis)

a_h , Cheq = vibratsiooniheitme väärtus (meiseldamisel)

a_{h, ID} = vibratsiooni emissioonivärtus (puurimine metalli)

K_{h,HD / Cheq / D} = mootemaaaramatus (vibratsioon)

Tüppilised A-filtriga korrigeeritud helitased:

LDA = helirohutase

Tööttades vöib müratase ületada 80 dB(A).

Kandke kuulmiskaitsevahendit!

LIETUVISKAIIt

Originali instrukcija

1. Atitikties deklaracija
