KHE 2845 Q - Hammer METABO - Gratis brugsanvisning og manual

Produkttype	Kombinationshammer
Mærke	Metabo
Model	KHE 2845 Q
Strømforsyning	Net (vekselstrøm)
Spænding	230 V
Frekvens	50 Hz
Optagen effekt	1100 W
Afgiven effekt	650 W
Tomgangshastighed	0-1400 tr/min
Maksimal slaghastighed	4600 slag/min
Maksimal slagenergi	3.5 J
Borekapacitet i beton	28 mm
Borekapacitet i stål	13 mm
Borekapacitet i træ	30 mm
Vægt (uden kabel)	5.5 kg
Beskyttelsesklasse	II
Værktøjsholder	SDS-Plus og hurtigspændeborepatron (afhængigt af version)
Hovedfunktioner	Boring, hamring, mejsel, mejselpositionsindstilling
Sikkerhed	Sikkerhedsudkobling S-automatic, ekstra håndtag, beskyttelse mod utilsigtet genstart
Vedligeholdelse og rengøring	Rengør ventilationsåbningerne regelmæssigt; smør spindlen med specialfedt; rengør hurtigspændeborepatronen
Reservedele og reparerbarhed	Brug kun originale Metabo-tilbehør; reparationer af en elektriker; specielt strømkabel fås hos Metabo service
Generelle oplysninger	Brugsanvisning findes på flere sprog; følg sikkerhedsanvisningerne og lokale retningslinjer for støv

Ofte stillede spørgsmål - KHE 2845 Q METABO

Hvordan skifter jeg borepatronen på Metabo KHE 2845 Q?

For at skifte borepatronen, drej patronlåsen (3) i pilens retning til stop, og fjern derefter patronen. For at sætte den på igen, placer den på spindlen og drej låsen, indtil den glider helt på. Indstil indstillingsknappen til mejsel for at forhindre spindlen i at dreje.

Hvilke typer bor kan jeg bruge med denne hammer?

Brug kun SDS-Plus værktøj til hamringsboring. Til boring uden hamring (metal, træ, skruning) skal du bruge hurtigspændeborepatronen med cylindriske bor.

Hvordan justerer jeg dybdeanslaget?

Løsn den ekstra håndtag, indstil dybdeanslaget til den ønskede dybde, og stram derefter håndtaget.

Hvad gør jeg, hvis aftrækkeren ikke trykkes ind?

Kontrollér, at omskifteren til rotationsretning er helt i position R (højre rotation) eller L (venstre rotation).

Hvordan rengør jeg hurtigspændeborepatronen?

Efter længere tids brug, hold patronen lodret, åbn den helt for at lade støv falde ud, og luk den derefter. Brug jævnligt en rengøringsspray til kæberne.

Hvad er funktionen af sikkerhedsudkoblingen S-automatic?

Sikkerhedsudkoblingen stopper straks maskinen, hvis værktøjet sætter sig fast eller hænger, og begrænser momentet til motoren. Hold altid maskinen fast med begge hænder.

Kan jeg bruge maskinen kontinuerligt?

Ja, du kan låse aftrækkeren i trykket position med låseknappen. For at stoppe skal du trykke på aftrækkeren igen. Bemærk: maskinen fortsætter med at køre, hvis den glider ud af dine hænder.

Hvordan vælger jeg mejseltilstanden?

Tryk på sikkerheden og drej indstillingsknappen til mejsel-symbolet. For at indstille mejselpositionen, drej mejselen til den ønskede position, og vælg derefter mejseltilstanden for at låse den.

Hvilken type fedt skal jeg bruge til spindlen?

Brug specialfedt fra Metabo (ref. 6.31800) til at smøre spindlen let ved skift af borepatron eller montering af værktøj.

Hvor finder jeg reservedele?

Reservedele fås på www.metabo.com. Kontakt en Metabo-repræsentant eller en kvalificeret elektriker for reparationer.

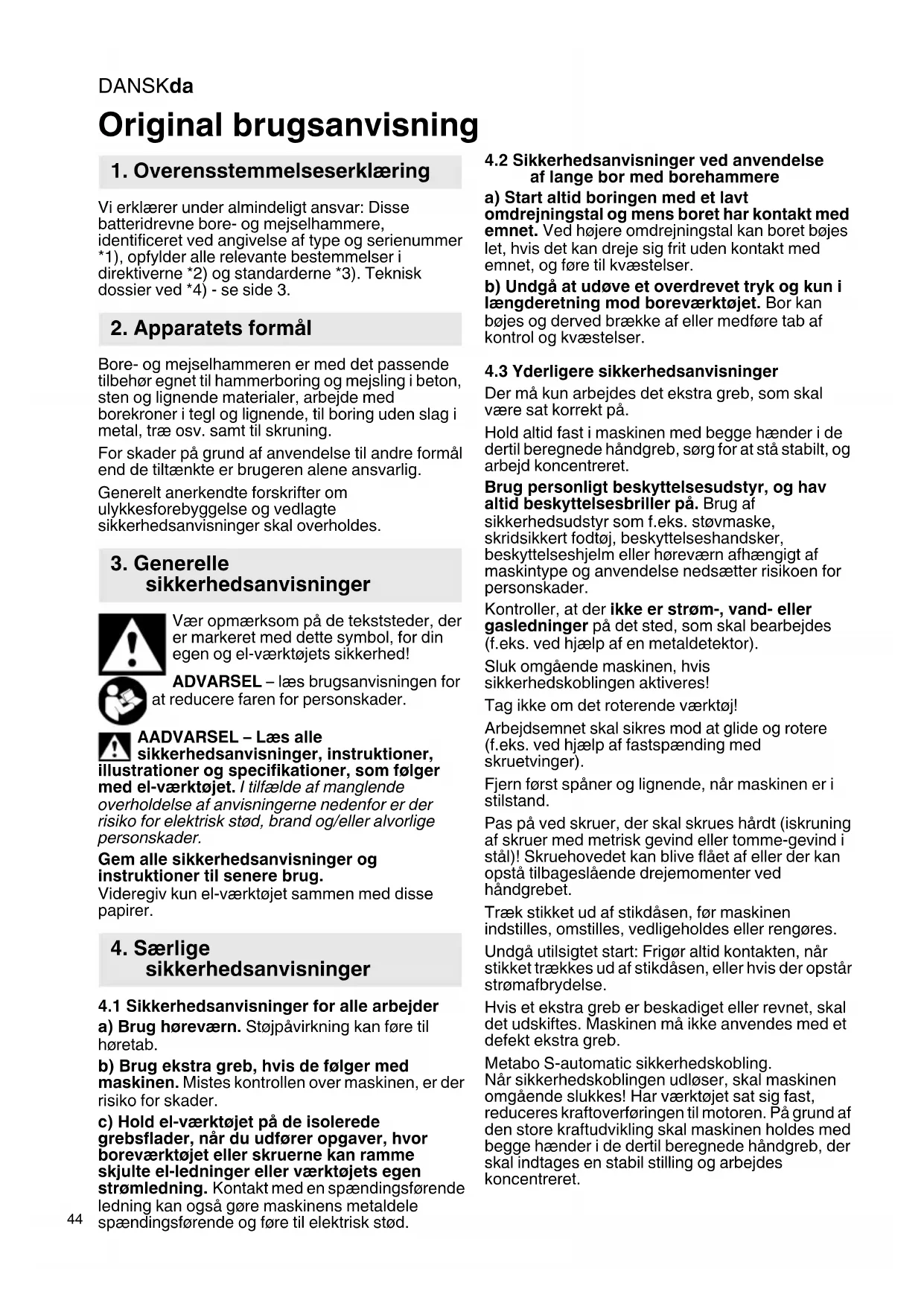

BRUGSANVISNING KHE 2845 Q METABO

Byt ut skadade aller spruckna stodhandtag. Anvand aldrig maskinen med trasigt stodhandtag.

Det komplette tilbehørsprogrammet finner du pa www.metabo.com eller i katalogen.

11. Reparasjon

Elektriske maskiner skal kun repareres av elektrofagfolk!

En defekt stromkabel skal bare byttes med en original Metabo kabel som fas fra Metabo service.

Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du pa www.metabo.com.

Vi erklærer under almindeligt ansvar: Disse batteridrevne bore- og mejselhammere, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelse i direktiverne *2) og standarderne *3). Teknisk dossier ved *4)- se side 3.

2. Apparatets formal

Bore- og mejselhammeren er med det passende tilbehør egnet til hammerboring og mejsling i beton, sten og lignende materialer, arbejde med borekroner i tegl og lignende, til boring uten slag i metal, træ osv. samt til skrunig.

For skader på grund af anvendelse til andre formal end de tiltænkte er brugeren alene ansvarlig.

Generelt anerkendte forskritter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholds.

3. Generelle sikkerhedsanvisninger

Vær opmaerksom pa de tekststeder, der er markeret med dette symbol, for din egen og el-værktogets sikkerhed!

ADVARSEL - laes brugsanvisingen for at reducere faren for personskader.

AADVARSEL - Læs alle sikkerhedsanvisninger, instruktioner, strattoner og specifikationer, som følgert el-værktøjet. I tilfælde af manglende holdelse af anvisningerne nedenfor er der to for elektrisk stød, brand og/eller alvorlige onskader.

Gem alle sikkerhedsanvisninger og instruktioner til senere brug.

Videregiv kun el-værktoget sammen med disse papirer.

4. Særlige sikkerhedsanvisninger

4.1 Sikkerhedsanvisninger for alle arbejder

a) Brug horeværn. Stojpavirkning kan fore til horetab.
b) Brug ekstra greb, hvis de folger med maskinen. Mistes kontrollen over maskinen, er der risiko for skader.
c) Hold el-værktøjet på de isolerede grebsflader, narr du udfører opgaver, hvor boreværktøjet eller skruerne kan ramme skjulte el-ledninger eller værktojets egen strømledning. Kontakt med en spændingsførende ledning kan ogss gore maskinens metaldele spændingsførende og före til elektrisk stød.

4.2 Sikkerhedsanvisninger ved anvendelse af lange bor med borehammere

a) Start altid boringen med et lavt omdrejningstal og mens boret har kontakt med emnet. Ved højere omdrejningstal kan boret bojes let, hvis det kan dreje sig frit.uden kontakt med emnet, og.fore til kvæstelser.
b) Undgå at udøve et overdrevet tryk og kun i længderetning mod boreværktøjet. Bor kan bøjes og derved brække af uller medføre tab af kontrl og kvæstelser.

4.3 Yderligere sikkerhedsanvisninger

Der mä kun arbejdes det ekstra greb, som skal vare sat korrekt pa.

Hold altid fast i maskinen med begge hænder i de dertil beregnede handgreb, sorg for at stä stabilt, og arbejd koncentreret.

Brug personligt beskyttelsesudstyr, og hav altid beskyttelsessbriller pa. Brug af sikkerhedsudstyr som f.eks.stovmaske, skridsikkert fodj, beskytteseshandsker, beskytteseshjelm aller horeværn afhengigt af maskintype og anvendelse nedsætter risikoen for personskader.

Kontroller, at der icke er strøm-, vand- eller gasledninger pa det sted, som skal bearbejdes (f.eks. ved hjælp af en metaldetektor).

Sluk omgaende maskinen, hvis sikkerhedskoblingen aktiveres!

Tag/DD:

Arbejdsemnet skal sikres mod at glide og rotere (f.eks. ved hjælp af fastspænding med skruetvinger).

Fjern Först spaner og lignende,ningar maskinen er i stilstand.

Pas pa ved skruer, der skal skrues hardt (iskruning af skruer med metrisk gevind aller tome-gevind i stal)! Skruehovedet kan blive flaet af aller der kan opsta tilbageslaende drejemomenter ved handgrebet.

Træk stikket ud af stikdåsen, for maskinen indstilles, omstilles, vedligeholds eller rengøres.

Undgå utilisitet start: Frigor altid kontakten, nar stikket trækkes ud af stikdåsen, eller hvis der opstår strømafbrydelse.

Hvis et ekstra greb er beskadiget eller revnet, skal det udskiftes. Maskinen ma ikke anvendes med et defekt ekstra greb.

Metabo S-automatic sikkerhedskobling. När sikkerhedskoblingen udloser, skal maskinen omgående slukkes! Har værktøjet sat sig fast, reduceres kraftoverfaringen til motoren. På grund af den store kraftudvikling skal maskinen holdes med begge hænder i de dertil beregnede handgreb, der skal indtages en stabil stilling og arbejdes koncentreret.

Reducering af stovgener:

ADVARSEL - Enkelte stovtyper, som genereres ved slibning af sandpapir, savning, silbing, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forarsager kræft, medfodte skavanker eller andre forplantningsskader. Enkelte eksempler påppe kemikalier er:

• Bly fra blyholdig maling,
  -mineralsk stov fra mursten, cement og andermaterialer til murværk,og
• arsen og krom fra kemisk behandlet træ. Risikoen for dig ved这部分 belastning varierer alt after hvor ofte du udfær denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet omrade og arbejd med godkendt sikkerhedsudstyr, som f.eks. stovmasker, der er specielt uvdviklet til udfiltrering af mikroskopisk sma partikler.

Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (sasom støv fra eg eller bog), metaller, asbest. Yderligere kende lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet på inte optages i kroppen.

Overhold de geldende direktiver og nationale forskrifter, der gelder for dit materiale, personale, anvendelseformal og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelsene.

Brug egnet tilbehør til specielt arbejde. Således nár færre partikler ukontrolleret ud i miljøet.

Anvend en egnet stovudsgnir.

Stovbelastningen kan reduceres på folgende manners:

• Ret/DDke partikler, derkommen ud, og maskinens udluftningsstrom mod dig selv eller personer, der befindserig i nærheden,ller pa aflejret stov,
• anvend et udsugningsanlaeg og/eller en luftrenser,
• sorg for god ventilation på arbejdspladsen og hold den ren vha. stovudsgnning. Fejning eller blaesning hvirler stov op.
• Stovsug eller vask beskyttesestoj. Undgå udblæsning, bankning eller børstning.

5. Oversigt

Se side 2.

1 Hammerborepatron
2 Værktøjslås
3 Patronas
4 Selvspændende borepatron *
5 Hylster til selvspændende borepatron *
6 Spindel
7 Ekstra greb
8 Boredybdeanslag
9 Spærre
10 Betjeningsknap (til indstilling af modus)
11 Drejeretningsknap
12 Spaerreknap
13 Afbryder

14 Händtag

• afhaengigt af udstyr/medleveres seks

6. Idriftsættelse

För du tager maskinen i brug, skal du kontrollere, at den angivne netspænding og frekvens på typeskitet er i overensstemmelse med data for din strømforsyning.
Man skal altid sikre med et FI-relae (RCD) med en maks. brydestrøm pa 30 mA.

6.1 Montering af det ekstra greb

Afsikkerhedsmaesige arsager skaldet medfolgende ekstra greb altid anvendes.

Abn klemringen ved at dreje det ekstra greb (7) mod venstre. Sæt det ekstra greb på maskinens spændhals. Boredybdeanslaget (8) skydes ind. Spænd det ekstra greb kraftigt fast i den ønskede vinkel alt after anvendelse.

7. Anvendelse

7.1 Indstilling af dybstop

Løsn det ekstrahandgreb (7).Indstil boredybdeanslaget (8) til den onskede boredybde, og spænd det ekstra greb (7) fastigen.

7.2 Til-/frakobling

For at taende maskinen, kal afbryderen (13) trykkes ned.

Omdrejningstallet kan ændres på afbrydergrepabet.

Ved permanent körsel kan afbrydergrebet fastläses med spærreknappen (12). Maskinen slukkes ved at trykke på afbryderen igen.

Ved fast tinkobling körer maskinen ögså videre, hvis den rives ud af händen. Hold derfor altid fast i maskinen med begge hænder i de dertil beregnede greb, sorg for at stå stabilt og arbejd koncentreret.

7.3 Valg af modus

Tryk spærren (9) ind, og drej betjeningsknappen (10).

Hammerboring (indstilles kun ved brug af hammerborepatronen (1))

Mejsling (indstilles kun ved brug af hammerborepatronen (1))

Indstilling af mejslens position
Drej i dessing mejslen til den onskedeposition. Indstil derefter "Mejsling" for atfastlase mejslen forsvarligt.

Boring

Nár mejslen anwendes, mā maskinen kun drives i tilstanden mejsling

DANSKda

Undgå loftebevægelser med maskinen, narr mejslen er sat i.

7.4 Valg af omdrejningsretning

Indstil kun omdrejningsvælgeren (11) nár motoren stär stille.

Valg af omdrejningsretning:

R = H jreIob (til boring, hammerboring, mejsling, iskruning af skruer)

L = Venstrelob (til udskruning af skruer)

7.5 Skift af borepatron (KHE .... Q)

Vær opmaerksom pa, om spindlen (6) er ren, ved skift af patronen. Indfedit spindlen lidt.

(Specialfedt: Bestill.nr. 6.31800).

Brug kun de medleverede Metaboborepatreron.

Fjernelse af patron:

Se side 2, ill. C.

• Drej patronlasen (3) i pilens retning til anslag (a), og træk patronen af (b).

Påsætning af patron:

Se side 2, ill. D.

• Sæt patronen på spindlen (6) (a).
• Drej patronlåsen (3) i pilens retning (b), indtil patronen kan skubbes helt ind på spindlen, og slip derefter patronlåsen.
• Kontroller, om patronen sidder ordentligt fast.
  Bemerk: For at undgå at spindlen drejer med rundt ved skift af patronen stilles betjeningsknappen (10) på mejsling

7.6 Udskiftning af værktøj på hammerborepatron

Rengør værktjets skaat, før det saettes i, og smør det med specialfctd (bestill.nr. 6.31800)!

Der mä kun anvendes SDS-Plus værktøj!

Isætning af værktøj:

• Drej værktøjet, og stik det i, indtil det går i hak.
  Værktøjet lases automatisk.

Fjernelse af værktog:

Se side 2, ill. A.

• Træk værktjslåsen (2) bagud i pilens retning (a), og tag værktjotet af (b).

7.7 Værktogsskift af den selvspændende borepatron(KHE .... Q)

Brug den selvspændende borepatron til boring uden slag i metal, træ osv. og til skrunig.

Spending af værktj (se s.2, III. B):

Drej momentarilystillingen (5) i retning af "AUF, RELEASE" (a). Sætærktøjet sa langt ind som muligt (b), og drej momentarilystillingen i den modsatte retning, indtil den mærkbare mekaniske modstand er overvundet (c). NB! Værktøjet er endnu ikke fastspændt!

Drej kraftigt videre (der skal lyde et "klik"), indtil der/DDKE kan drejes laengere - forst nu er værktoget spændt sikkert fast.

Bemerk: Den skralden (funktionsbetinget), der eventuelt hores after abning af patronen, forsvdenerigen, sa snart momentindstillingen drejes i modsat retning.

Hvis værktøjet har et blodt skaat, skal der eventuelt efterspændes afterkort tids boring.

8. Vedligeholdelse, rengoring

Spindlen (6) skal altid holds ren og indfedtes lidt.
(Specialfedt: Bestill.nr. 6.31800)

Rensning af selvspændende borepatron (4):

After längere drift holds borepatronen med abningen lodret nedad og abnes og lukkes flere gange welt. Det opsamlede stov falder ud af abningen. Det anbefales regelmæssigt at sprejte spændebakkerne og spændebakkernes abninger med rensespray.

Udluftningsabning:

Maskinens ventilationsspalter bør af og til rengores.

9. Afhjælpning af fejl

Kan afbrydergrebet (13) ikke trykkes ind, kontrolleres det, om drejeretningsknappen (11) stared fuldstændigt i position R eller L.

10. Tilbehør

Brug kun originalt Metabo-tilbehør.

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i/DDne brugsanvisning.

Anbring tilbehoret sikkert. Hvis maskinen betjenesi en holder: Sæt maskinen sikkert fast. Mistes kontrollen over maskinen, er der risiko for skader.

Det komplette tilbehørsprogram vindes pa www.metabo.com eller i kataloget.

11. Reparation

Reparationer på el-værktøjer mA kun udføres af en elektriker!

Et defekt strømkabel mA kun udskiftes med et specielt, original strømkabel fra Metabo, der er tilgengeligt hos Metabo service.

Henvend dig til din Metabo-forhandler, nár du skal have repareret dit Metabo el-værktøj. Adresser vindes på www.metabo.com.

12. Miljøbeskyttelse

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Kun for EU-lande: El-værktøj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af sk og elektronisk udstyr og gennemførelsen i

national lovgivning skal brugte el-værktjoer indsamles adskilt og afleveres miljørrigtigt til genbrug.

13. Tekniske data

Forklaringer til oplysningerne på side 3. Forbeholdtændringer som fölege af tekniske fremskridt.

P1 = nominal optagen effekt

P_2 = afgiven effekt

n_1 = tomgangshastighed

n2 = hastighed ved belastning

S_maks. = maks.slagtal

W = maks. enkeltslagenergi

D1 = maks. bore- i beton med hammerbor

D = Bore-Ø i murværk med borekroner

_3 = Bore - i beton med borekroner

D4 = Bore - Ø i stål

D5 =Bore-0i blodt trae

m = vægt uden netkabel

D = späendehalsdiameter

Målevaardier beregnet ih. EN 62841.

Klasse II maskine

Vekselstrøm

De angivne tekniske data er tolerancesat (svarende til de aktuelt geldende standarder).

A Emissionsværdier

Disse verdier gør det muligt at bestemme elværktøjets emissioner ogSAMmenligne forskellige el-værktjojer med hinanden. Alt after el-værktojets ellr indsatsværktjernes anvendelsesbetingelser og tilstand kan den faktiske belastning vaere hjere ellr lavere. Tag ogsa hjo de for arbejdspauer og perioder med lav belastning. Traf de nodvendige beskyttelsessforanstaltninger for brugeren, fx organisatoriske foranstaltninger, pa baggrund af de anslaede verdier.

Samlet vibration (vektorsum af tre retninger) beregnet iht. EN 62841:

Typiske A-vaegtedydniveauer:

LpA =lydtryksniveau

LwA =lydeffektniveau

K_pA K_WA = usikkerhed

Ved arbejde kan stojniveauet overskride 80 dB(A).

Brug horeværn!
