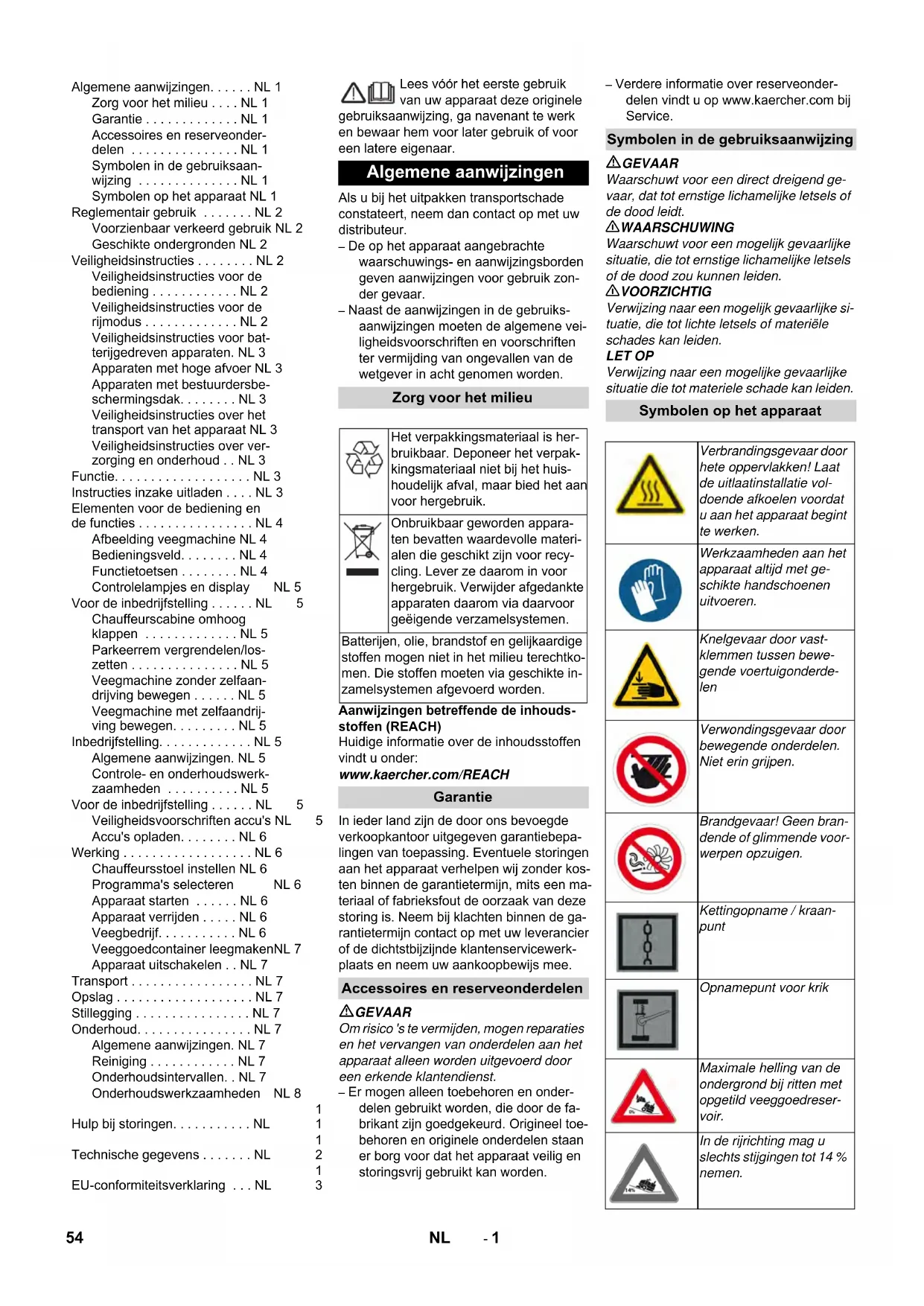

Algemene aanwijzingen. . . . . NL 1

Zorg voor het milieu. NL 1

Garantie .NL1

Accessoires en reserveonder

delen NL 1

Symbolen in de gebruiksaan-

wijzing .NL 1

Symbolen op het apparatusat NL 1

Reglementair gebruik . . . . . . NL 2

Voorzienbaar verkeerd gebruik NL 2

Geschekte ondergronden NL 2

Veiligheidsinstructies..NL2

Veiligheidsinstrumenties voor de

bediening .NL 2

Veiligheidsinstructies voor de

rijmodus .NL 2

Veiligheidsinstructies voor bat

terijgedreven apparaten. NL 3

Apparaten met hoge afvoer NL 3

Apparaten met bestuurdersbeschermingsdak. NL 3

Veiligheidsinstructies over het transport van het apparatusat NL 3

Veiligheidsinstrcties over verzorging en onderhoud . . NL 3

Functie. NL 3

Instructies inzake uitladen . . . NL 3

Elementen voor de bediening en

de functies NL 4

Afbeelding veegmachine NL 4

Bedieningsveld. NL 4

Functietoetsen .NL 4

Controleampjes en display NL 5

Voor de inbedrijfstelling . . . . . . NL 5

Chauffeurscabine omhoog

klappen NL 5

Parkeerrem vergrendelen/los

zetten .NL5

Veegmachine zonder zelfaan

drijving bewegen..NL 5

Veegmachine met zelfaandrij-ving bewegen. .NL 5

Inbedrijfstelling. NL 5

Algemene aanwijzingen. NL 5

Controle- en onderhoudswerk

zaamheden .NL 5

Voor de inbedrijfstelling. 5

Veiligheidsvoorschriften accu's NL

Accu's opladen.. .NL 6

Werking. NL 6

Chauffeursstoel instellen NL 6

Programma's selecteren NL 6

Apparaat starten . . . . . NL 6

Apparaat verrijden . . . . NL 6

Veegbedrijf. NL 6

Veeggoedcontainer leegmakeNL 7

Apparaat uitschakelen . . NL 7

Transport.. NL 7

Opslag .NL 7

Stillegging .NL7

Onderhoud.. NL 7

Algemene aanwijzingen. NL 7

Reiniging. NL 7

Onderhoudsintervallen..NL7

Onderhoudswerkzaamheden NL 8

Hulp bij storingen. NL

EU-conformiteitsverklaring . . . NL

Lees voor het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Algemene aanwijzingen

Als u bij het uitpakken transportschade

constasteert, neem dan contact op met uw distributeur.

• De op het apparaat aangebrachte waarschuwings- en aanwijzingsborden geben aanwijzingen voor gebruik zonder gevaar.

• Naast de aanwijzingen in de gebruksaanwijzingen要去en de algemene voiligheidsvoorschriften en voorschriftenter vermijding van ongevallen van de wetgeber in acht genomen worden.

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaterial Niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden appar
anten bevatten waardevolle materi
alien die geschikt zich voor recyc
cling. Lever ze waarom in voor
hergebruik. Verwijder afgedankte
apparaten waarom viaaarvoor
geeigende verzamelsystemen.

Batterijen, olie, brandstof en gelijkaardige stoffen mogen nicht in het milieuterechtkommen. Die stoffen要去 via geschikte inzamelsystemen afgevoerd worden.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatatie over de inhoudsstoffen

vindtu onder:

In ieder land+zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Accessoires en reserveonderdelen

△GEVAAR

Om risico's te vermijden, mogen reparations en het verrangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.

• Er mogen alleen toebehoren en onder-delen gebruikt worden, die door de fabrikant zichen goedgekeurd. Origineel toebehoren en originele onderdelen staan er borg voor dat het apparaat veilig en storingsvrij gebruikt kan worden.

• Verdere informatatie over reserveonder-delen vindt u op www.kaercher.com bij Service.

Symbolen in de gebruiksaanwijzing

GEVAAR

Waarschuwt voor een direct dreigend gelevaar, dat tot ernstige lichamelijkke letsels of de dood leidt.

WAARSCHUWING

Waarschuwt voor een möglichk gevaarlijke situatie, die tot ernstige lichamelijk hetseIs of de dood zou(APen leiden.

VOORZICTIG

Verwijzing maar een möglichke gevaarlijke situation, die tot lichte letsels of materiele schades kan leiden.

LET OP

Verwijzing maar een möglichke gevaarlijkesituatie die tot materiele schade kan leiden.

Symbolen op het apparaat

	Verbrandingsgevaar door het eoppervlakken! Laat de uitlaatinstallatie voldoende afkoelen voordat u aan het apparaat begint te werken.
	Werkzaamheden aan het apparaat altijd met geschikte handschoenenuitvoeren.
	Knelgevaar door vast-klemmen:tussen bewegende voertuigonderde-len
	Verwondingsgevaar door bewegende onderdelen. Niet erin grijpen.
	Brandgevaar! Geen brandende of glimmende voor-werpen opzuigen.
	Kettingopname / kraan-punt
	Opnamepunt voor krik
	Maximale helling van de ondergrond bij ritten met opgetild veeggoedreser-voir.
	In de rijrichting mag u slechts stijgingen tot 14% nemen.
	Opgelet draaiende borstel (draairichting in acht ne- men)
	Waarschuwing voor ge- vaarlijke elektrische span- ning!
	Neem de aanwijzing in acht!
	Langzaam sturen!
	Gelieve de bebruiksaan- wijzing te lezen en nave- nant te handelen!
	Beschadigingsveaar! De Stofffilter Niet uitwas- sen.

De veegmachine is voorzien voor de reinging van vloeroppervlakken voor industrieel gebruik en onder andere voor de volgende toepassingsgebieden:

• parkings;
  productie-installations;
  logistieke bereiken;
  hotels;
  kleinhandel;
  magazijnen;
  voetpen.

• Deze veegmachine is bestemd voor het vegen van verruilde oppervlakken binnen en buiten.

• Het apparaat met de werkinstallations要去 voor gebruik gecontroleerd worden op deugdelijkheid en bedrijfsveiligheid. Indien zich Niet in goede staat verkeren, mag u de apparatuur Niet gebruiken.
• Gebruik deze veegmachine uitsluitend volgens de gegevens in deze gebruiks-aanwijzing.
  -Er mogen aan het apparaat geen wijzigingen worden aangebracht.
  -Het apparaat is alleen geschikt voor het/de in de gebruiksaanwijzing genoemde wegdek/ondergrond.
• Er mag alleen gereden worden op de door de ondernemer of diens gemachtigde voor het machinegebruik vrijgeveen oppervlakken.
• Over het algemeen geldt: Licht ontvlambare stoffen uit de buurt van het apparaat houden (explosion-/brandgevaar).

Voorzienbaar verkeerd gebruik

Nooit explosieve vloeistoffen, brandbare gassen of onverdunde zuren en oplosmiddelen opvegen/opzuigen! Daartoe behoren benzine, verfverdunner of stookolie die door verwerveling met de zuiglucht explosieve dampen of mengsels kunnen vormen, verder aceton, onverdunde zuren en oplosmiddelen omdat zij op het apparaat gebruekte materialen aantasten.
Nooit reactieve metaalstoffen (bijv. aluminium, magnesium, zink) opvegen/opzuigen, ze vormen in verbinding met sterk alkalische of zure reinigingsmiddelen explosieve gassen.
Geen brandbare of glimmende voorwerpen opvegen/opzuiigen.
Het apparatus is nicht geschikt voor het opvegen van stoffen die schadelijk zijn voor de gezondheid.
Het verblijf in de bevarenzone is verboden. Niet gebruiken in ruimtes met ontploffingsgevaar.
Het meenemen van begeleidende personen is Niet toegestaan.
Het is nicht toegestaan om met dit apparaat voorwerpen te verschuiven of te transporteren.

Geschikte ondergronden

-Asfalt
- Industriebloer
- Estrik
Beton
Klinkers

Veiligheidsinstructies

Veiligheidsinstrumentes voor de bediening

Om de lucht-en kruiwegen na te leven mag het apparaat Niet op een hoogte van meer dan 2000 meter boven NAP worden gezruikt.
(Alleen geldig voor Finland) Als het apparaat een pvc-slangeiding heeft, mag het apparaat Niet bij lage omgevings-temperaturen (onder 0^) worden gebruikt. Neem bij vragen over uw apparaat contact op met Karcher.
Het apparaat met de werkinstallations moet voor gebruik gecontroleerd worden op deugdelijkheid en bedrijsveiligheid. Indien zich Niet in goede staat verkeren, mag u de apparatuur nicht gebruiken.
Bij gebruik van het apparaat in gevaar- lijke omgevingen (bijvoorbeeld tankstations)要去en de overeenkomstige veiligheidsvoorschriften in acht genomen worden. Niet gebruiken in ruimtes met ontploffingsgevaar.

△GEVAAR

Verwondingsgevaar!

Gebruik het apparaat Niet zonder bescherming gegen vallende voorwerpen in bereiken waar de möglichkheid staatat dat de bediener worden geraakt door vallende voorwerpen.

Degene die het apparaat bedient dien het te gebruiken volgens de voorschriften. Deze dient rekening te houden met deplaatselijke omstandigheden en bij het werken met het apparaat te letten op derden, special op kinderen.
De voor motorrijtuigen voorgeschrever maatregelen, regels en verordingen dienen.altijd te worden opgevolgd.
Voor de aanvang van de werkzaamden要去 de bediener zich ervan vergewissen dat alle verilgheidsinrichtingen volgens de voorschriften zijn aangebracht en functioneren.
De bediener van het apparaat is verant woordelijk voor ongevallen met andere personen of hun eigendom.
Erop letten dat de bediener nauw aan sluitende kledij draagt. Stevig schoeisel dragen en losse kledij vermijden.
Voor het starten de onmiddellijke omgeving van het apparaat controleren (bv. kinderen). Letten op voldoende zichtaarheid!
Het apparaat mag nooit onbeheerd worden achtergelaten zolang de motor nog draait. De bediener mag het apparaat pas verlaten, als de motor is uitgezet, het apparaat gegen onbedoelde bewegingen is beveiligd en de contact-sleuteluit het contact is gehaald.
Om onbevoegd gebruik van het apparaat te voorkomen, dient men de contactseutel te verwijden.
Het apparatus mag alleen door personen worden gebruikt die voor de omgang ermee zich opgeleid of hun vaardigheden in het bedieren hebben aangetoond en uitdrukkelijk de opdracht hebben gekregen voor het gebruik.
Dit apparaat is Niet ervoor gedacht, door Personen (inclusieve kinderen) met beperkte fysieke, sensorieche of geestelijkke möglichkheden of door gebrek aan ervaring en/of door gebrek aan kennis te worden benut, tenzij deze personen door Personen worden geobserveerd die voor hun verilgheid verantwoordelijk zijn of door deze hun instructies hebben vergreten, hoe het apparaat dient te worden gezruikt.
Over kinderenClienttoelichtteworden gehonden,om tewaarborgendat zeneriet met het apparaat spelen.

VOORZICHTIG

Beschadigingsgevaar! Geen banden, snoeren of draden opvegen aangezien die zich rond de keerrol kennen wikkelen.

Veiligheidsinstrumentes voor de rijmodus

△GEVAAR

Verwondingsgevaar! Draagkracht van de ondergrond voor het rijden controeren.

GEVAAR

Ongevalgevaar, verwondingsgevaar! Kantelgevaar bij de sterke hellingen.

• In de rijrichting mag u slechts stijgingen tot 14% nemen.

Kantelgevaar bij het snel nemen van bochten (vooral bij bochten maar links).

-In bochten langzaam rijden.
Kantelgevaar bij onstabiele ondergrond.
- Het apparaat uitsluitend op bevestigde ondergrond bewegen.
Kantelgevaar bij de zichwaartse hellingen.
Dwars op de rijrichting alleen hellingen tot maximaal 10% berijden.

Veiligheidsinstructures voor batterijgedreven apparaten

Instructie: Alleen als u de door Karcher aanbevolen batterijen en oplaadapparaten gebruikt, kurz u garantie inroepen.

• De gebruiksinstrumentes van de fabrikant van de batterijen en van het oplaadapparaat要去en in elk geval nageleefd worden. Neem de aanbevelingen van de wetgever betreffende de omgang met batterijen in acht.
  -Batterijen nooit in ontladen toestand la- ten staan, maar zo snel möglichk op-. nieuw opladen.
• Ter voorkoming van lekstroom de batterijen steeds proper en droog honden. Beschermen gegen verontreinigbing bijvoorbeeld door metaalstof.
• Geen werktuig e.d. op de batterij leggen. Gevaar van kortsluiting en explosie.
• In geen geval in de omgeving van een batterij of in een batterijlaadruimte werkken met open vlammen, vonden vormen of roken. Explosiegevaar.
  Hete onderdelen, zoals de aandrijfmotor, Niet aanraken (gevaar voor brandwonden).
• Wees voorzichtig bij het hanteren van batterijzuur. Volg de betreffende verigheidsvoorschriften op!
  -Verbruike batterijen要去en volgens de Europese richtlij 91/157 EWG op milieuvriendelijkwijze verwijderd worden.

Apparaten met hoge afvoer

GEVAAR

Verwondingsgevaar!

Til het vuilreservoir bij werkzaamheden aan de hoge afvoer volledig op en beveilig het.
Voer de beveiliging enkel uit buiten deGeVarenzone.

Apparaten met bestuurdersbeschemingsdak

OPMERKING

Het bestuurdersbeschemingsdak (optionel) biedt beschemming gegen große, valende delen. Het biedt darüber keinitel beschemming!

Beschermdak dagelijks op beschadiging controleren.
Bij beschadiging van het beschermdak, ook van afzonderlijke elementen, dient het complete beschermdak te worden verwangen.
Het is Niet toegestaan het beschermdak te wijzigen of andere dan de door Karcher goedgekeurde elementen, onderden en bouwgroepen aan te brengen. Dit kan onder omstandigheden nadeli

ge gevolgen hebben voor de werkinq van het beschermdak.

Veiligheidsinstructures over het transport van het apparatus

Neem het leeggewicht (transportgewicht) van het apparaat bij het transporteren op aanhangwagens of voertuigen inRCT.
Voor het vervoer van het apparaat要去 de batterijstekker worden losgekoppeld en dient het apparaat goed te worden bevestigd.

Veiligheidsinstructures over. verzorging en onderhoud

Voor reinigings- en onderhoudswerkzaamheden van het apparaat, het verwangen van onderdelen of het ombuwen voor een andere functie dient het apparaat te worden uitgeschakeld en de contactsleutel te worden verwijderd.
Bij apparaten met een tractiebatterij dient de batterij bij alle werkzaamheden voor het onderhoud en de instandhouding via het scheidingspunt (batterijstekker) te worden losgekoppeld van het elektrische systeem van het apparaat.
Bij werkzaamheden aan de elektrische installmentie要去 Batterij afgeklemd worden.

Maak hiervoer erst de minpool los en dan de pluspool. De heraansluiting vindt plaats in omgekeerde volgorde.Eerst de pluspool, dan de minpool aansluten.

Het schoonmaken van het apparaat mag Niet met een waterslang of hogedrukstraal gebeuren (gevaar van kortsluiting of andere schades).
Reparations mogen uitsluitend door goedgekeurde klantenservicewerkplaatsen of door vaklui voor dit gebied worden uitgevoerd die met de betreffende veiligheidsvoorschriften vertrouwd zich.
Veiligheidscontrole volgens deplaatselijk geldige voorschriften voor vanplaats veranderlijke, industrieel benutte apparaten opvolgen.
Werkzaamheden aan het apparaat al-tijd met geschikte handschoenen uitvoeren.

Functie

De veegmachine werkt volgens het veeg-schoepprincipe.

• De roterende keerrol transporteert het vuil direct maar het veeggoedreservoir.
• De zijbezem reinigt hoeken en kanten van het veegoppersvlak en transporteert het vuil in de baan van de keerrol.
  -Het fijnestof wordt via de stoffilter door de zuigturbine wegezogen.

Instructies inzake uitladen

Gevaar

Verwondingsgevaar, beschadigingsgevaar!

Gewicht van het apparaat bij het verladen in ache nemen!

Gewicht (excl. accu's) 840 kg*
Gewicht (incl. accu's) 1300 kg*
* Indien aanbouwsets gemonteerd zijn, is dat gewicht overeenkomstig hoger.

Geen vorkhefftruck gebruiken.

Bij het verladen van het apparaat moe een geschikt platform of een kraan gebruikt worden!
Bij het gebruik van een losplank moet het volgende in acht genomen worden: Bodemvrijheid 70mm.
Wanner het apparaat op een pallet ge leverd worden, moet met de meegeleverde planken een platform gebouwd worden.

De handleiding waarvoort vindt u op pagina 2 (binnenkant omslagpagina).

Belangrijke instructie: Elke plank moet telkens met 2 schroeven vastgeschroefd worden.

Elementen voor de bediening en de functies

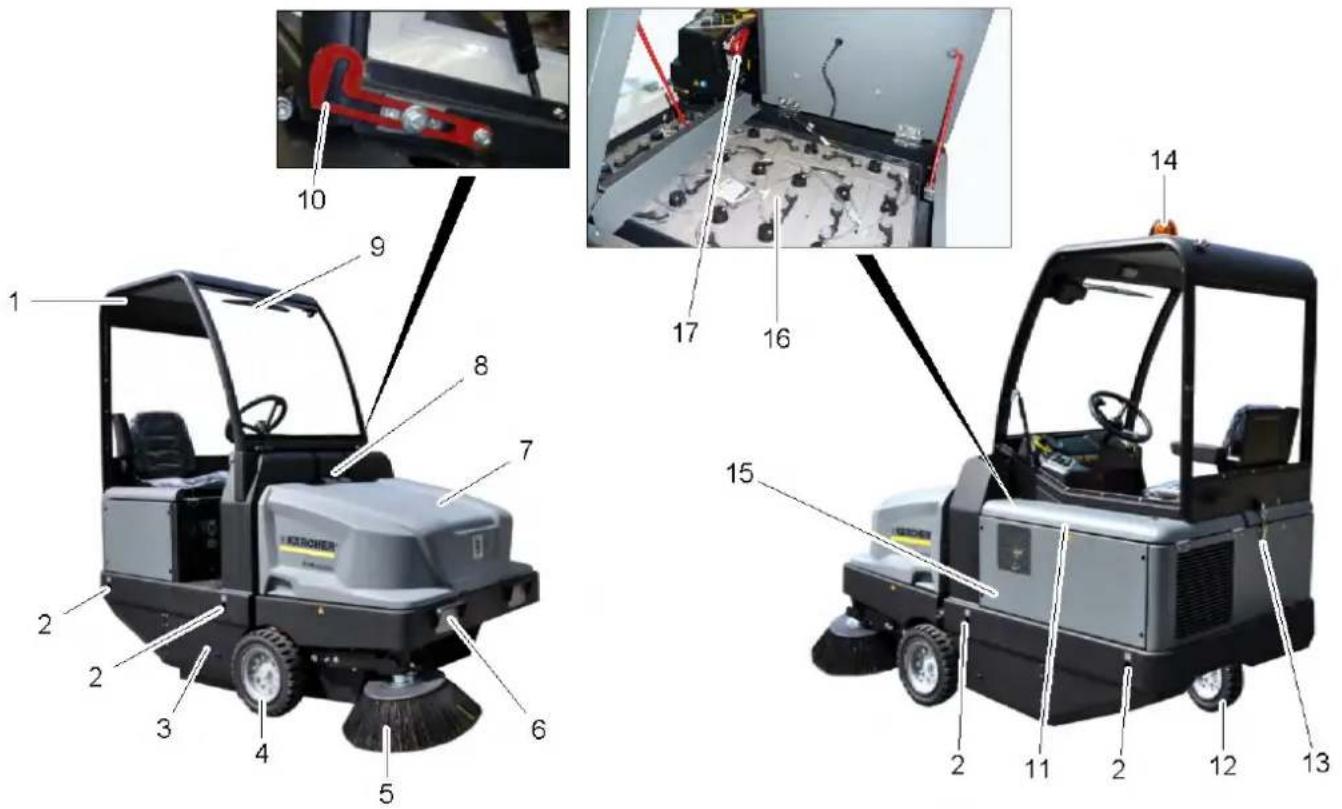

Afbeelding veegmachine Bedieningsveld Functietoetsen

1 Chauffeursscabine (optie)
2 Vastsjorpunt (4x)
3 Toegang keerrol
4 Voorwiel
5 Zijbezem
6 Verlichtingsinatallatie (optie)
7 Veeggoedcontainer
8 Vergrendeling apparatuskap
9 Ruitenwisser (optie)

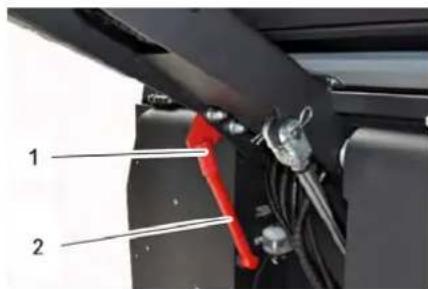

10 Veiligheidshendel chauffeurscabine
11 Motorafdekking
12 Achterwiel
13 Vergrendeling chauffeurscabine
14 Zwaailicht
15 Veegrolverstelling (niet afgebeeld)
16 Accuset (alleen bij de KM 130/300 R Bp Pack in de leveringsomvang)
17 Accustekker

1 Programmaschakelaar
2 Functietoetsen
3 Multifunctionele weergave
4 Zekeringskast werkplek
5 Sturwiel
6 Contactslot Stand 0: Motor uitschakelen Stand 1: Ontsteking aan Stand 2: Motor starten
7 Parkeerrem
8 Stoel (met zitcontactschakelaar)
9 Rempedaal
10 Gaspedaal

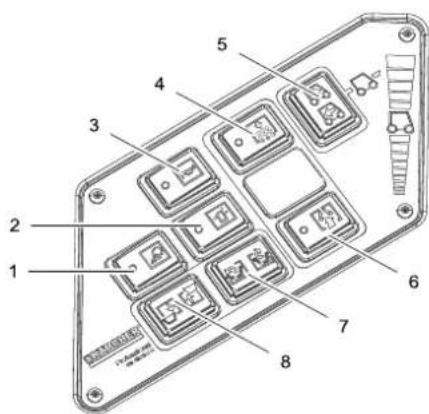

1 Werkverlichting aan/uit (optie)
2 Zwaallicht aan/uit
3 Claxon
4 Filterreiniging
5 Keuzeschakelaar rijrichting
6 Blazer
7 Reservoirklep open / sluiten
8 Veeggoedcontainer omhoog/omlaag brengen

Controleampjes en display

1 Accucapaciteit
2 Controleampje batterij
3 Controleampje bedrijfstoestand
4 Controleampje parkeerlicht
5 Controleampjes (niet aangesloten)
6 Controleampje dimlicht
7 Controleampjes (niet aangesloten)
8 Controleampje rijrichting vooruit
9 Controleampje rijrichting achefteruit
10 Bedrijfsurenteller

Voor de inbedrijfstelling

Chauffeurscabine omhoog klappen

Om verschillende werkzaamheden uit te voeren, kan het nodig zijn om de chauffeurscabine (optioneel) eerst maar boven te kantelen.

Instructie: Chauffeurscabine mag enkel op een effen terrein (± 5^) gekanteld worden.

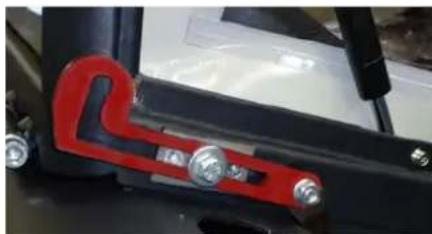

Vergrendeling chauffeurscaine openeren.
Chauffeurscabine omhoog kantelen tot de veiligheidschendel vastklikt.

Vooraleer de chauffeurscabine neerge-laten worden, de veiligheidshendel ont-grendelen.

Parkeerrem vergrendelen/loszetten

Parkeerrem loszetten, waar bij rempe-daal induwen.
Parkeerrem vergrendelen, waar bij rem-pedaal induwen.

Veegmachine zonder zelfaandrijving bewegen

Motorafdekking openen.

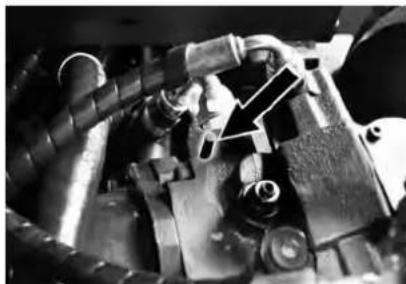

Vrijloophefboom van de hydraulische pomp 90^ zijdelingsaar beneden klappen.

VOORZICHTIG

Beweeg de veegmachine zonder eigenaandrijving Niet over lange afstanden enniet sneller dan 10km / h

Vrijloophefboom na het verschuiven opnieuw waar boven klappen.

Veegmachine met zelfaandrijving bewegen

Vrijloophefboom na het verschuiven opnieuw maar boven klappen.

Inbedrijfstelling

Algemene aanwijzingen

Veegmachine op een egaal oppervlak neerzetten.
Contactsleutel uitrnemen.
Parkeerrem vastzetten.

Controle-en onderhoudswerkzaamheden

Dagelijks voor het bedrijfsbegin

Batterijlaadtoestand controeren, indien nodig batterij opladen (zie hoofdstuk „Batterijen opladen“)
Keerwals en zijborstel controlleren op slijtage en in elkaar gewikkelde banden.
Wielen controlleren op in elkaar gedraide banden.
Werking van alle bedieningsonderdelen controlleren.
Apparaat op beschadigingen controle- ren.
Stoffilter met de toets Filterreiniging rei-nigen.

Instructie: Beschrijving zie hoofdstuk Reparations en onderhoud.

Voor de inbedrijfstelling

Veiligheidsvoorschriften accu's

Let bij de omgang met accu's absolut op de volgende waarschuwingstip:

i	Aanwijzingen voor de accu, in de gebruiksaanwijzing en in de voertuighandleiding opvolgen!
	Veiligheidsbril dragen!
	Kinderenuit de buurt honden van zuren en accu's!
	Explosiegevaar!
	Vuur, vonden, openlicht en ro- ken verboden!
	Gevaar van brandwonden!
	Eerste hulp!
	Waarschuwingstekst!
	Verwijdering!
	Accu Niet in vuilnisbak gooien!
Pb	Waarschuwing voor gevaarlijke elektrische spanning!

Gevaar

Explosiegevaar! Geen materiaal of iets dergelijks op de accu, d.w.z. op de polen enverbindingsstrips van accucellen leggen.

Gevaar

Gevaar voor verwonding! Wonden nooit in contact met loed lately komen. Na het werk aan accu's.altijd de handen reinigen.

Gevaar

Brand- en explosiegevaar!

• Roken en open vuur is verboden.
  Ruiimtes waarin accu's opgeladen worden, dienen goed geventileerd te+zijn, omdat bij het opladen zeer explosief gas ontstaat.

△ Gevaar

Gevaar voor invreten!

Zuurspetters in het oog of op de huid met veel schoon water uit- resp. afspoelen.
- Daarna direct een dokter raadplegen.
- Verontreinigde kleding met water uitwassen.

Accu's opladen

VOORZICHTIG

Voor inbedrijfname van het apparaat accu's opladen.

GEVAAR

Verwondingsgevaar! Houd u aan de veiligheidsvoorschriften bij het omgaan met accu's. De gebruiksaanwijzing van de fabrikant van het laadapparaat opvolgen.

Bijgevoegde gebruiksaanwijzing van de batterijfabrikant zeker in acht nemen en navenant handelen.

Batterijen alleen met het geschikte oplaadapparaat opladen.

Ruimtes waar in accu's opgeladen worden, dienen goed geventileerd te zichon, odomat bij het opladen zeer explosief gas ontstaat.

△ Gevaar

Bijtende vloeistoffen. Bijvullen van water in ontladen toestand kan leiden tot het uitlopen van zour! Bij de omgang met accuzuuer een veiligheidsbril dragen en de voerschriften in acht nemen om verwondeningen en de beschadiging van kledij te vermijden. Eventuele zuurspatten op huid of kleding direct met veel water wegspoelen.

VOORZICHTIG

Beschadigingsgevaar. Voor het navullen van de accu alleen gedestilleerd of gedemineraliseerd water (VDE 0510) gebruiken. Geen andere toevoegingen (zogenaamdeverbeteringsmiddelen) gebruiken, anders verwalt iedere garantie.

Aanbevolen accu's, laadapparaten

	Bestelnummer
Batteriepak 36 V, 360 Ah, (in de bak, on-derhoudsarm) *	6.654-282.0
Oplaadapparaat 36 V, 50 A	6.654-283.0
* Apparaat heeft 1 batterijpak nodig

Het gebruik van andere batterijen en oplaadapparaten worden Niet aanbevolen en mag enkel gebeuren in overleg met de KÄRCHER-klantenservice.

Batterijstekkeruit de machine trekken en met de stekker van het oplaadapparaat verbinden.
Stekker van het oplaadapparaat in een reglementair stopcontact van 16 A steken, oplaadapparaat laadt vanzelf op.
Beide motorafdekking open laten tijdens het laadproces.
Aanwijzing: Wanner de batterijen opgeladen,zijn,de lader eerst van het stroomnet en dan van de batterijen af-koppelen.

Vloeistofpeil van de accu controle ren en bijstellen

VOORZICHTIG

Instructies van de batterijfabrikant absolut in acht nemen en opvolgen.

Ladingstoestand van de accu controlleren

• Indicatie van de batterijcapaciteit in het groene bereik: batterij is opgeladen.
• Indicatie van de batterijcapaciteit in het gele bereik: batterij is de helft ontladen.
• Indicatie van de batterijcapaciteit in het rode bereik:

Batterij is bijna ontladen. Het vegen worden weldra automatisch uitgeschakeld.

• Controleampje brandt rood Batterij is ontladen. Het vegen worden automatisch uitgeschakeld (herinbedrijfstelling van de veegaggregaten alleen möglichk na opladen van de batterij).
  Apparaat onmiddelijk waar het oplaadapparaat brengen en bergop rijden vermijden.
  Acculaden.

Werking

Chauffeursstoel instellen

Hefboom stoelverstelling maar buiten trekken.
Stoel verschuiven, hefboom loslaten en vastzetten.
Door vooruit- en terugbewegen van de stoel controeren of hij vast zit.

Programma's selectoren

1 Transport
2 Vegen met veegrol
3 Vegen met keerrol en zijbezems

Apparaat starten

Instructie: Het apparaat is uitergerust met van een zitcontactschakelaar. Bij het verla- ten van de chauffeursstoel worden het apparaat uitergeschakeld.

Op de chauffeursstoel plaatsnemen.
Keuzeschakelaar rijrichting in de middenstand brengen.
Parkeerrem vastzetten.
Contactsleutel in het contactslot steken.
Contactsleutel op positie _nI^n draaien. apparaat is bedrijfsklaar.
Contactsleutel in stand "II" draaien.

Het apparatus is rijklaar.

Instructie: Indicatie batterijcapaciteit geegt na ca. 10 seconden de werkelijk laadtoestand wee.

Apparaat verrijden

Programmaschakelaar op Transport zetten.
Rempedaal induwen en ingedrukt hou den.
Parkeerrem losmaken.

Vooruit rijden

Keuzeschakelaar rijrichting „Vooruit" stellen.
Langzaam op het gaspedaal drukken.

Achteruit rijden

Gevaar

Gevaar voor verwonding! Bij het onderuitrijden mogen derden Niet in gevaar gebracht worden, eventuele aanwijzingen lasten gezven.

VOORZICHTIG

Beschadigingsgevaar! Keuzeschakelaar rijrichting enkel bedieren bij een stilstaand apparaat.

Keuzeschakelaar rijrichting op „Achteruit" stellen.
Langzaam op het gaspedaal drukken.

Rijgedrag

-Met het gaspedaal kan de rijnselheid traploos geregeld worden.
Vermijd schokkerig gebruik van het pediaal, komt de hydraulische installment anders beschadigd kan raken.

Remmen

Rijpedaal loslaten, het apparaat remt zich en blijft staan.
Instructie: De remwerking kan door indrukken van het rempedaal ondersteund worden.

Over hindernissen heen rijden

Over vaststaande hinderissen tot 70 mm.
heen rijden:

Langzaam en voorzichtig in voorwaartserichting overheen rijden.
Over vaststaande hindernissen boven 70 mm heb denrjden:
Er mag alleen over hindernissen—heen gereden worden met een geschikte oprijdrempel.

Veegbedrijf

VOORZICHTIG

Geen pakbanden, draden of soortgelijk materiaaal opvegen; dit kan leiden tot een beschadiging van het veegmechanisme.
Instructie: Om een optimaal reinigingsresultaat te krijgen, moet de rijnselheid aan de omstandigheden aangepast worden.
Instructie: Tijdens het gebruik moet de stofffilter op gezette tjden gereinigd worden.

Droge bodem vegen

Ventilator inschakelen.

Bij oppervlaktereiniging de programmaschakelaar op Vegen met veegrol zieten.
Bij de reiniging van zijranden de programmaschakelaar op Vegen met veegrol en lijbezems zetten.

Vochtige of natte bodem vegen

Ventilator uitschakelen.
Bij oppervlaktereiniging de programmaschakelaar op Vegen met veegrol zieten.
Bij de reiniging van zijranden de programmaschakelaar op Vegen met veegrol en lijbezems zetten.

Veeggoedcontainer leegmaken

Gevaar

Gevaar voor verwonding! Tijdens het ledig- genogen zich geen personen en beesten in het zwenkbereik van het veeggoedreservoor ophouden.
Gevaar

Gevaar voor kneuzing! Nooit in het heb-boomstelsel van het legingsmechanisme grijpen. Niet onder de opgeheven container gaan staan.

Gevaar

Gevaar voor kantelen! Het apparaatijdens het ledigen op een vlak oppervlak zetten.

□ Programmaschakelaar op Transport zetten.
Veeggoedcontainer omhoog brengen.
Langzaam maar de verzamelbak rijden.
Parkeerrem vastzetten.
Reservoirklep openen: Schakelaar links indrukken en veeggoedreservoir lecgaken.
Reservoirkple sluiten: Schakelaar rechts indrukken (ca. 2 seconden) tot hij in de eindstand is vergrendeld.
Parkeerrem losmaken.

[Langzaam van de verzamelbak wegrijden.
Veeggoedreservoir tot de eindstand neerlaten.

Apparaatuitschakelen

Rempedaal induwen en ingedrukt houden.
Parkeerrem vastzetten.
□ Contactsleutel op '0' draaien sleutel uittrekken.

GEVAAR

Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het gewicht van het apparaat.

□ Contactsleutel op '0' draaien en sleutel uittrekken.
Parkeerrem vastzetten.
Apparaat aan de vastsjorpunten (4x) met spankabels, koorden of hettingen zekeren.
Apparaat aan de wielen met spelien vastzetten.
Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden gegen verschuiven en kantelen.

GEVAAR

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen inRCTn.

Als de veegmachine voor langerearendiet Niet gebruikt wordt,let dan op de volgende pun- ten:

Veegmachine op een egaal oppervlak neerzetten.
□ Programmaschakelaar op Transport zetten.
□ Contactsleutel op '0' draaien en sleutel uittrekken.
Veegmachine gegen wegrollen beveiliggen.
Veegmachine aan de binnen- en buitenkant reinigen.
Apparaat op een beschutte en droge plaats neerzetten.
Batterijstekkeruitdemachinemtrekken.
Batterij opladen en na ongeveer 2 maanden opniewer herladen.

Algemene aanwijzingen

VOORZICHTIG

Beschadigingsgevaar!

Voor reinigings- en onderhoudswerkzaamheden van het apparaat, het vervangen van onderdelen of het ombuwen voor een andere functie要去 het apparaat uitgeschakeld, de contact-sleutel verwijderd en de batterijstekkeruitgetrokken resp. de batterij afgeklemd worden.

• Reparaties mogen uitsluitend door goedgekeurde klantenservicewerkplaatsen of door vaklui voor dit gebied worden uitgevoerd die met de betreffende verilgheidsvoorschriften vertrouwd zich.
  Mobiel commercieel geexploiteerde apparatuur dient volgens VDE 0701 op veiligheid te worden gecontroleerd.
  Veegmachine op een egaal oppervlak neerzetten.
  □ Contactsleutel op '0' draaien en sleutel uittrekken.
  Parkeerrem vastzetten.

Reiniging

VOORZICHTIG

Beschadigingsgevaar! De reiniging van het apparaat mag Niet met een waterslang of hogedrukstraal gebeuren (gevaar van kortsluiting of andere schade).

Reiniging binnenkant apparatus

Gevaar

Verwondingsgevaar! Stofmasker en veiligheidsbril dragen.

Apparaat met een doeik reinigen.

Apparaat met persluchtuitblazen.

Reiniging buitenkant apparatus

Apparaat met een vochtige, in een mild zeepsopje gedrenkte doek reinigen.

Instructie: Geen agressieve reinigings-middelen gebruiken.

Onderhoudsintervallen

Instructie: De bedrijfsurenteller geeft het tijdstep van de onderhoudsintervallen aan.
Onderhoud door de klant
Instructie: Alle service- en onderhoudswerken bij onderhoud door de klant, dienen door een gekwalificierde vakman uitgevoerd te worden. Indien nodig kan.altijd een Karcher-specialist geraadpleegd worden. Onderhoud dagelijks:
Keerwals en zichborstel controlleren op slijtage en in elkaar gewikkelde banden.
Werking van alle bedieningsonderdelen controleren.
Apparaat op beschadigingen controle- ren.
Onderhoud wekelijks:
Hydraulic-oliekoel reinigen.
Hydraulicischemystemcontroleren.
Oliepeil van het hydraulisch systeem controleren.
Remvloeistofpeil controleren.
Pakkingranden op slijtage controleren, indien nodig verwangen
Reservoirklep controleren en smeren. Onderhoud na slijtage:
Afdichtlijsten verwangen.
Zijdelingse affdichtstroken bijstellen, eventuele verrangen.
Veegrol verrangen.
Zijbezems verrangen.
Instructie: Beschrijving zie hoofdstuk Onderhoudswerkzaamheden.

Onderhoud door de klantenservice

Onderhoud na 50 bedrijfsuren:

Eerste inspectie volgens onderhoudsbokklatenuitvoeren.

Onderhoud na 250 bedrijsuren:

Inspectie volgens onderhoudsboek laten uityoeren.

Instructie: Om aanspraken op garantie te behouden, moeten tijdens de garantietijd alle service- en onderhoudswerken door de geauthoriseerde Karcher-klantendienst overeenkomstig het onderhoudsboekje gedaan worden.

Onderhoudswerkzaamheden

Voorbereid ing:

Veegmachine op een egaal oppervlak neerzetten.
Contactsleutel op '0' draaien en sleutel uittrekken.
Parkeerrem vastzetten.

Algemene veiligheidsinstructies GEVAAR

Verwondingsgevaar! Bij een opgetild veeggoedreservoir algtd de veiligheidsstang gebruiken.

1 Houser veiligheidsstang

2 Veiligheidsstang

Veiligheidsstang voor hoogleging maar boven klappen en in de houder steken (beveiligd).

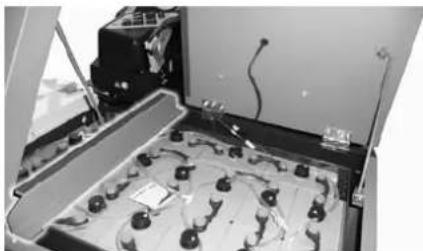

Batterijen verrangen

De batterijen können enkel per set verwangen worden. De verwanging mag enkel door een gekwalificeerde expert uitgevoerd worden.

Vanwege het hoge gewicht (450 kg)
moet voor de verwang ing een kraan
worden gezruikt.

Instructie: Voor de verwanging van de batterij moet de dwarsbalk losgeschroefd worden.

Bij het uitbouwen van de batterij moet erop gelet worden dat eerst de minpoolleiding losgemaakt worden.
Hijskabels aan de 4 ogen van de batterijset bevestigen en batterijen voorzichtig eruit tillen.

Oliepeil hydraulisch systeme controlleren en hydraulische olie bijvullen

OPMERKING

Het veeggoedreservoir mag nicht opgetild zich.

Motorafdekking openen.

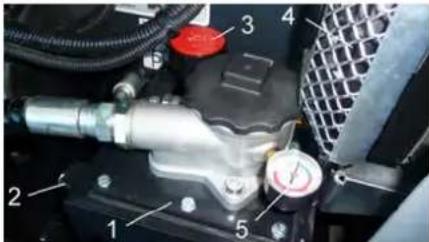

1 Hydraulische-olietank

2 Kijkglas

3 Afsuitdeksel, olievulopening

4 Hydraische-oliekoeler

5 Manometer

→ Hydraulische-oliepeil in het kijkglas controleren.

-Het oliepeil moet zich tussen de "MIN"en MAX"-markering bevinden.

• Bevindt zich het oliepeil onder de MIN"-markering, hydraulische olie bij-vullen.

Afslutdeksel van de olievulopening los-schroeven.

Vulgebied reinigen.

→ Hydraulische olie bijvullen.

Oliesoort: zie Technische gegevens

Afsluitdeksel van de olievulopening eropschroeven.

OPMERKING

Wanneer de manometer een verhoogde hydraulische-oliedruk weergeeft, moet de hydraulische-oliefilter verrangen worden door de klantenservice van Karcher.

Hydraulisch systeme controleren

Parkeerrem vastzetten.
Motor starten.
Onderhoud van het hydraulische systeme alleen door de Karcher-klantendienst.
Alle slangen van het hydraulische systeem en aansluitingen op lekkage controleren.

Veegrol controlleren

Contactsleutel op positie,1" draaien.
Veeggoedreservoir tot de eindstand optillen.
Contactsleutel in stand 0 draaien.
Parkeerrem vastzetten.
Veiligheidsstang gebruiken voor hoogleging.
Banden of snoeren van veegrol verwijderen.
Veiligheidsstang eruitnemen.
Contactsleutel in het contactslot steken.
Contactsleutel op positie "I" draaien.
Veeggoedreservoir tot de eindstand neerlaten.
Contactsleutel op '0' draaien en sleutel uittrekken.

Veegrol verwisselen

1 Bevestigingschroef veegrolhouser
2 Veegrol
3 Veegrolhouser
4 Borgplaat zijdelingese afdichting
5 Zijdelingse afdichting

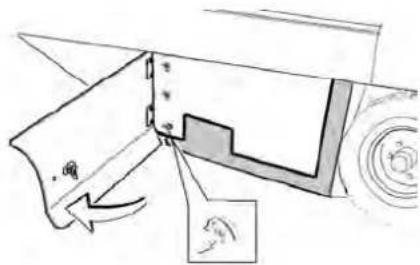

Zijmantel met sleutel openen.
Vleugelmoeren aan de fenderbevestig ing van de zijdelingse afldichtstrook af-schroeven en fenderbevestiging afnen.
Zijdelingse afdichting maar buiten klappen.
Bevestigingschroef veegrolhouseruit schroeven en opnameaar buitenzwenken.
Veegroluitnemen.

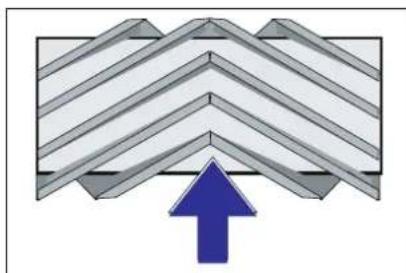

Inbouwplaats van de veegrol in rijrichting (bovenaanzicht)

Instructie: Bij de inbouw van de neueveegrol op de positie van de borstelset letten.

Nieuwe veegrol monteren. De groever van de keerrol moeten op de nokken van de tegenoverliggende vleugel gestoken worden.

Instructie: Na het inbouwen van de neue veegrol要去 deveegspiegel opnieuw ingesteld worden.

Veegspiegel van de veegrol controleren en instellen

Instructie: De keerspiegel is in de fabriek ingesteld op 80mm en kan bij slijtage van de keerrol traploos bijgesteld worden.

Luchtdruk banden controlleren.
Zuigturbine uitschakelen.

Veegmachine op een egale en gladde bodem rijden die duidelijk met stof of krijt bedekt is.
Programmaschakelaar op Vegen met veegrol stellen.
Programmaschakelaar op Transport zetten.
Apparaat achterwaarts wegrijden.
Veegspiegel controleren.

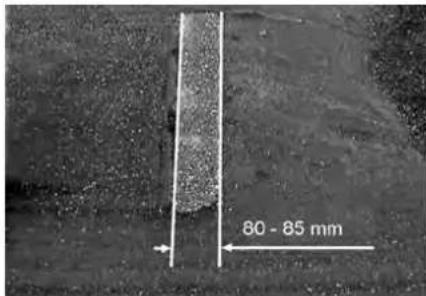

De vorm van de veegspiegel moet een geleijkmatige rechthoek van 80-85 mm breedte vormen.

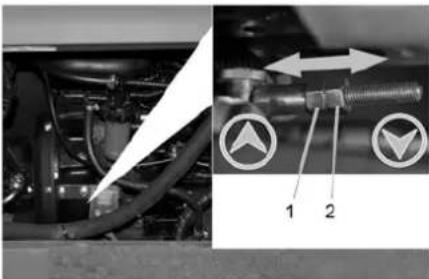

1 Instelmoer

2 Contramoer

Zijdelingse motorbekleding openen.
Contramoer losses.
Veegspiegel instellen
Contramoer aantrekken.
Keerspiegel van de keerrol controlleren.

Veegspiegel van de zichbezem controlleren en instellen

Zijbezems opheffen.
Veegmachine op een egale en gladde bodem rijden die duidelijk met stof of krijt bedekt is.
Programmaschakelaar op Vegen met veegrol en zijbezems stellen.
Zijbezemspheffen.
Programmaschakelaar op Rijden zieten.
Apparaat achterwaarts wegrijden.
Veegspiegel controlleren.

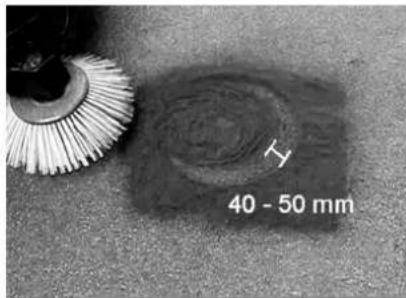

De breedte van de veegspiegel moet tussen 40-50 mm liggen.

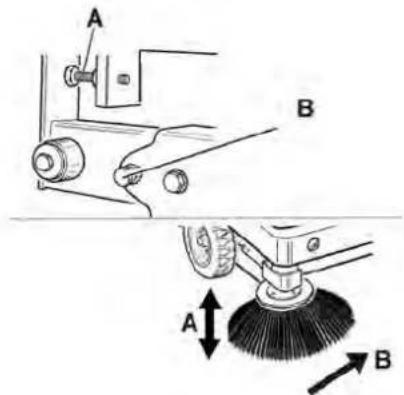

Veegspiegel met de twee instelschroeven corrigeren.
Veegspiegel controleren.

Zijdelingse afdichtstroken plaatsen

Veeggoedreservoirn arboen bren gen en met veiligheidsstang zekeren.

GEVAAR

Verwondingsgevaar! Bij een opgetild veeggoedreservoir aktijd de verilgheidsstang gebruiken.

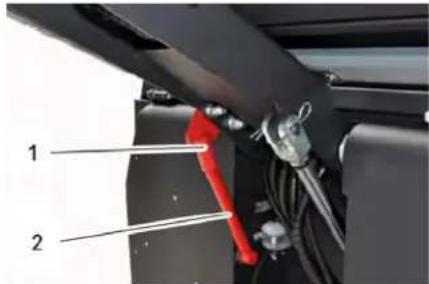

Veiligheidsstang voor hoogleging maar boven klappen en in de houder steken (beveiligd).

1 Houser veiligheidsstang

2 Veiligheidsstang

Zijmantel openen zoals in Hoofdstuk "Veegwals verrangen" beschreiben wordt.
6 Vleugelmoeren van de zijdelingse fenderbevestiging losaken.
3 Moeren (SW 13) van de voorste fenderbevestiging losmaken.
Zijdelingse afdichtstrook zover maar beneden drukken (slobgat) totdat deze op een afstand van 1 - 3 mm van de bodem is.
Fenderbevestigingen vastschroeven.
Het proces op de andere kant van het apparaat herhalen.

Stofffilter manueel reinigen

Stoffilter met de toets Filterreiniging rei-nigen.

Stoffilter verwisselen WAARSCHUWING

Voor aanvangen van het verwisselen van de stofffilter veeggoedcontainer legen. Bij werkzaamheden aan de filterinstallatie stofmasker dragen. Veiligheidsvoorschriften over de omgang met fijnne stoffen in acht nemen.

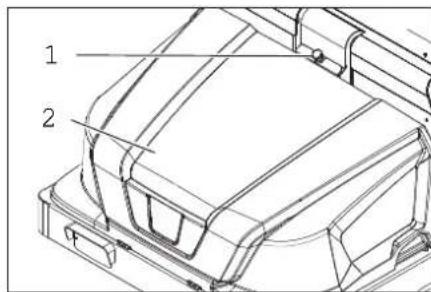

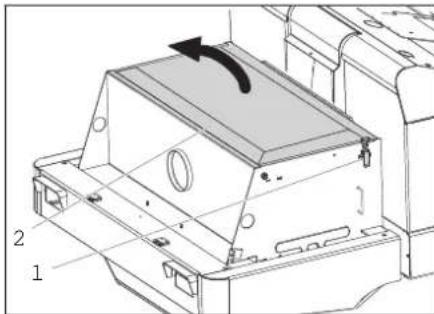

1 Vergrendeling apparaatkap

2 Apparaatkap

Vergrendeling openen, daartoe ster-greepschroef eruit draaien.
Apparaatkap maar voren klappen.

Filterafdekkingopenen.

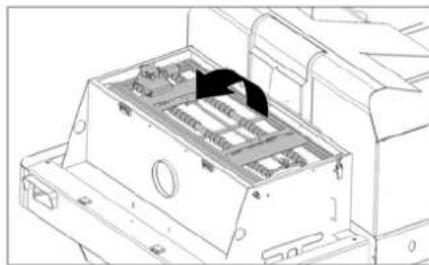

Filterschudinrichting maar voren klappen.

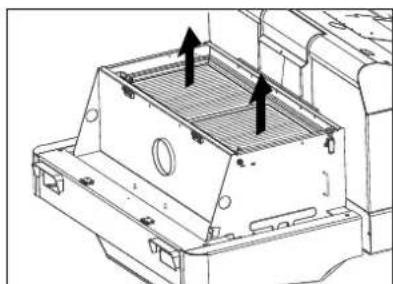

Stoffilter verrangen.
Filterafdekking opniew sluiten.

Gloeilamp schijnwerper (optie) verrangen

→ Schijnwerper losschroeven.
→ Schijnwerper wegnen en stekker uittrekken.

Instructie: Posities van de stekkers in acht nemen.

→ Schijnwerpers uiteenschroeven.
Behuizing schijnwerpers uiteentrekken en horizontaal honden aangezien de lampeenheid Niet bevestigd is.
→ Sluitbeugel ontgrendelen en gloeilamp eruitnemen.
Nieuwe gloeilampplaatsen.
In omgekeerde volgorde wee in elkaar zetten.

Gloeilamp knipperlicht (optie)

vervangen

Instructie: Voor de verranging van de gloeilamp van het knipperlicht, glas van het knipperlicht van de behuizing verwijderen.

Zekeringen verwisselen

Zekeringhouseropenen.

Zekeringen controleren.
Defecte zekeringen verrangen.

Instructie: De zekering FU 01 (hoofdzekering) zit op de elektronicabehuizing.

De zekeringen FU 14, FU 15 en FU 16 bevinden zich in de elektronischebehuizing. Let op: Openen van behuizing en verrangen van de zekeringen mag enkel gebeuren door de geauthoriseerde klantenservice.

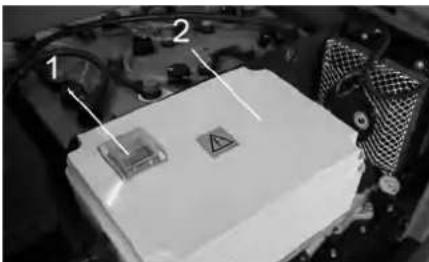

1 Zekering FU 1 (hoofdzekering)
2 Elektronicabehuizing

FU 01 Hoofdzekering 220 A
FU 02 Stoelcontactschak- laar	3 A
FU 03 Chauffeurscabine (op- tie)	10 A
FU 04 Rijrichtingsschakelaar 5 A
FU 05 Multifunctionele wee- gave	3 A
FU 06 Hydraulische-oliekoe- ler	25 A
FU 07 Programmakeuze- schakelaar	15 A
FU 08 Claxon 10 A
FU 09 Verlichting links 7,5 A
FU 10 Verlichting rechts 7,5 A
FU 11 Werkverlichting 10 A
FU 12 Zwaallicht 5 A
FU 13 Schudsysteme 10 A
FU 14 Motor 3 A
FU 15 Spanningstransforma- tor	20 A
FU 16 Sleutelschakelaar 3 A

Instructie: Alleen zekeringen metdezelfde zekeringswaarde gebruiken.

Hulp bij storingen

Storing Oplossing
Apparaat rijdt nicht of langzaam Op	de chauffeursstoel plaatsnemen, stoelcontactschakelaar worden geactiveerd
	Gesprongen zekering FU 1 (op elektronicabehuizing) inschakelen
	Accu opladen of verrangen
	Parkeerrem ontgrendelen
	Controleren op ingedraaide banden en snoeren.
	Kärcher-klantenservice op de hoogte brengen
Fluitend geluid in het hydraulische system	Hydraulische vloeistof navullen
	Kärcher-klantenservice op de hoogte brengen
Borstels draaien slechts langzaam of helmaal nicht	Controleren op ingedraaide banden en snoeren.
	Kärcher-klantenservice op de hoogte brengen
Weinig of geen zuigkracht in het borstelbereik	Filter reinigen
	Kärcher-klantenservice op de hoogte brengen
Apparaat stoft Zijdelingsse affdichtstrekenplaatsen
		Ventilator inschakelen
		Stofffilter reinigen
		Filterafdichtingen verrangen
		Kärcher-klantenservice op de hoogte brengen
Veegeenheid LAST veeggoed liggen	Veeggoedcontainer legen
	Stofffilter reinigen
	Keerrol verrangen
	Veegspiegel instellen
	Afdichtstrook van het veeggoedreservoir verrangen
	Blokkering van de keerrol oplossen
	Kärcher-klantenservice op de hoogte brengen
Veeggoedreservoir waar nicht om-hoog of omlaag	Zekeringen controleren.
	Kärcher-klantenservice op de hoogte brengen
Veeggoedreservoir draait te lang-zaam of helmaal nicht	Kärcher-klantenservice op de hoogte brengen
Storing bij hydraulisch bewogen delen	Kärcher-klantenservice op de hoogte brengen

Technische gegevens

		KM 130/300 R Bp KM 130/300 R Bp Pack
Apparaatgegevens
Rijnsnelheid, vooruit km/h 7 7
Rijnsnelheid, achechteruit km/h 7 7
Klimvermogen (max.) -- 14 % 14 %
Oppervliaktecapaciteit zonder zijbezem m	2/h 7000	7000
Oppervliaktecapaciteit met 1 zijbezem m	2/h 9100	9100
Werkbreedte zonder zijbezem mm 1000 1000
Werkbreedte met 1 zijbezem mm 1300 1300
Beveiligingsklasse beschermd gegen spatwater -- IPX 3		IPX 3
Gebruiksduur bij een volledig opgeladen batterij	h	2 2
Elektrische installmentie
Accucapaciteit	V, Ah	--	36, 360
Accuset	kg	--	460
Hydraulische installmentie
Hoeveelheid olie in het complete hydraulische systeme	I	25	25
Hoeveelheid olie in de hydraulische tank	I	20,5	20,5
Type hydraulische olie	-- HV 46	HV 46
Veeggoedreservoir
Max. ontlaadhoogte	mm 1400	1400
Volume van de veeggoedcontainer	I	300	300
Keerrol
Veegrol-diameter	mm 300	300
Veegrol-breedte	mm 1000	1000
Toerental	1/min	325	325
Veegspiegel	mm 80	80
Zijbezem
Zijbezem-diameter	mm 600	600
Toerental (traploos)	1/min	61	61
Massieve rubberbanden
Grootte voor	-- 15-4,5 x 8	15-4,5 x 8
Grootteijken	-- 15-4,5 x 8	15-4,5 x 8
Rem
Voorwieten	-- mechanisch	mechanisch
Achterwiel	-- hydrostatisch	hydrostatisch
Filter- en zuigsysteme
Type	-- Vlakke harmonicafter	Vlakke harmonicafter
Toerental	1/min	2800 2800
Filtervlak fjinstoffilter	m²	5,2	5,2
Nominate onderdruk zuigsysteme	mbar	15,5	15,5
Nominate volumestroom zuigsysteme	m³/h 800	800
Schudsysteme	-- Elektromotor	Elektromotor
Omgevingsvoorwaarden
Temperatuur	°C	-5 tot +40	-5 tot +40
Luchtvochtigheid, nicht bedauwend	%	0 - 90	0 - 90
Berekende waarden volgens EN 60335-2-72
Geluidsemissione
Geluidsdrukniveau LpA	dB(A)	75	75
Onzekerheid KpA	dB(A)	3 3
		KM 130/300 R Bp	KM 130/300 R Bp Pack
Geluidskrachtniveau \( L_{wA} \) + onveiligheid \( K_{wA} \)	dB(A) 93	93
Apparaattrillingen
Hand-arm vibratiewaarde m/s	2	< 2,5 < 2,5
Zitplaats m/s	2	< 2,5 < 2,5
Onzekerheid K m/s	2	0,1 0,1
Maten en gewichten
Lengte x bredte x hoogte mm 2040x1330x1430 2040x1330x1430
Draaicirkel rechts mm 1400 1400
Draaicirkel links mm 1400 1400
Leeg gewicht (zonder/met batterij) kg 840/1300	840/1300
Toelaatbaar totaalgewicht	kg	1789 1789
Toegelaten asbelasting vooraan	kg	897	897
Toegelaten asbelasting achteraan	kg	892	892
Technische veranderingen voorbehonden!

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffendefundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffendeEU-richtlijnen. Deze verklaring verliesthaar geldigheid wonneer zonder overleg metonsveranderingen aan de machine worden aangebracht.

Van toepassing zijnde EU-richtlijnen

2006/42/EG(+2009/127/EG)

2014/30/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG:Bijlage V

Geluidsvermögensniveau dB(A)

Gemeten: 90

Gegaran- 93

deerd:

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H.Jenner

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-StraBe 28-40
