GEBRUIKSAANWIJZING KM 105180 R Bp Pack Classic Kärcher

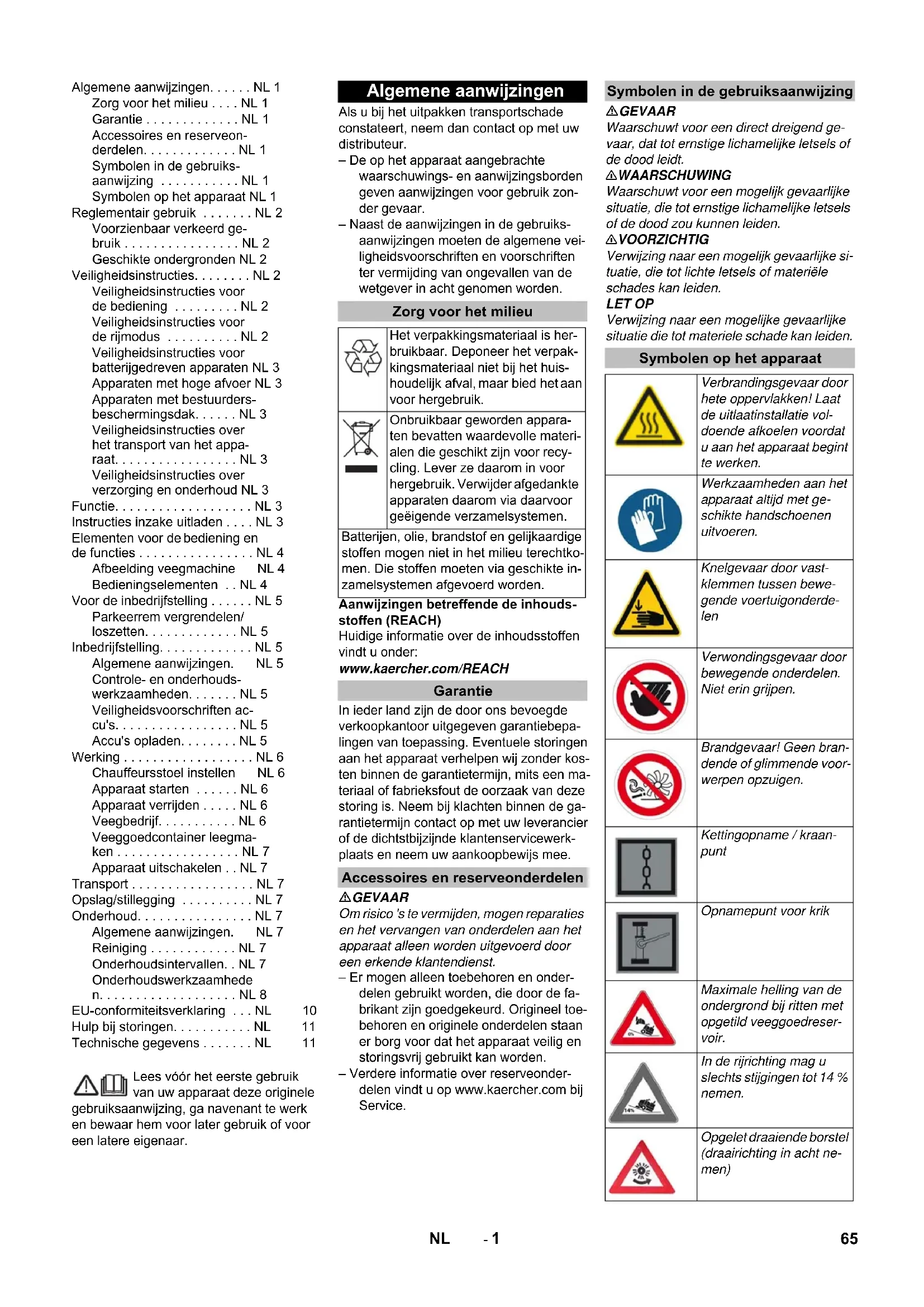

Algemene aanwijzingen.....NL 1

Zorg voor het milieu .... NL 1

Garantie ....NL 1

Accessoires en reserveon- derdelen. NL 1

Symbolen in de gebruiksaanwijzing ....NL 1

Symbolen op het apparaat NL 1

Reglementair gebruik ..... NL 2

Voorzienbaar verkeerd ge- bruik ....NL 2

Geschikte ondergronden NL 2

Veiligheidsinstructies. . . . . . . NL 2

Veiligheidsinstructies voor de bediening ....NL 2

Veiligheidsinstructies voor de rijmodus ....NL 2

Veiligheidsinstructies voor batterijgedreven apparaten NL 3

Apparaten met hoge afvoer NL 3

Apparaten met bestuurders- beschermingsdak. . . . . NL 3

Veiligheidsinstructies over het transport van het apparaat. NL 3

Veiligheidsinstructies over verzorging en onderhoud NL 3

Functie....NL 3

Instructies inzake uitladen .... NL 3

Elementen voor de bediening en

de functies ....NL 4

Afbeelding veegmachine NL 4

Bedieningselementen .. NL 4

Voor de inbedrijfstelling ..... NL 5

Parkeerrem vergrendelen/ loszetten. . . . . . . . . . . . . . . NL 5

Inbedrijfstelling. . . . . . . . . . . . NL 5

Algemene aanwijzingen. NL 5

Controle- en onderhouds- werkzaamheden. . . . . . NL 5

Veiligheidsvoorschriften accu's. NL 5

Accu's opladen. . . . . . . NL 5

Werking NL 6

Chauffeursstoel instellen NL 6

Apparaat starten ..... NL 6

Apparaat verrijden ..... NL 6

Veegbedrijf. . . . . . . . . . NL 6

Veeggoedcontainer leegma- ken ....NL 7

Apparaat uitschakelen .. NL 7

Transport .... NL 7

Opslag/stillegging ....NL 7

Onderhoud.....NL 7

Algemene aanwijzingen. NL 7

Reiniging ....NL 7

Onderhoudsintervallen. . NL 7

Onderhoudswerkzaamhede n. NL 8

EU-conformiteitsverklaring ... NL 10

Hulp bij storingen. . . . . . . . . NL 11

Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Algemene aanwijzingen

Als u bij het uitpakken transportschade constateert, neem dan contact op met uw distributeur.

- De op het apparaat aangebrachte waarschuwings- en aanwijzingsborden geven aanwijzingen voor gebruik zonder gevaar.

- Naast de aanwijzingen in de gebruiksaanwijzingen moeten de algemene veiligheidsvoorschriften en voorschriften ter vermijding van ongevallen van de wetgever in acht genomen worden.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak-kingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor recycling. Lever ze daarom in voor hergebruik. Verwijder afgedankte apparaten daarom via daarvoor geëigende verzamelsystemen.

Batterijen, olie, brandstof en gelijkardige stoffen mogen niet in het milieu terechtkomen. Die stoffen moeten via geschikte in-zamelsystemen afgevoerd worden.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Accessoires en reserveonderdelen

⚠ GEVAAR

Om risico 's te vermijden, mogen reparaties en het vervangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.

- Er mogen alleen toebehoren en onderdelen gebruikt worden, die door de fabrikant zijn goedgekeurd. Origineel toebehoren en originele onderdelen staan er borg voor dat het apparaat veilig en storingsvrij gebruikt kan worden.

- Verdere informatie over reserveonderdelen vindt u op www.kaercher.com bij Service.

Symbolen in de gebruiksaanwijzing

GEVAAR

Waarschuwt voor een direct dreigend gevaar, dat tot ernstige lichamelijke letsels of de dood leidt.

⚠ WAARSCHUWING

Waarschuwt voor een mogelijk gevaarlijke situatie, die tot ernstige lichamelijke letsels of de dood zou kunnen leiden.

⚠ VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie, die tot lichte letsels of materiële schades kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

Symbolen op het apparaat

Verbrandingsgevaar door hete oppervlakken! Laat de uitlaatinstallatie vol- doende afkoelen voordat u aan het apparaat begint te werken.

Werkzaamheden aan het apparaat altijd met geschikte handschoenen uitvoeren.

Knelgevaar door vast- klemmen tussen bewe- gende voertuigonderde- len

Verwondingsgevaar door bewegende onderdelen. Niet erin grijpen.

Brandgevaar! Geen brandende of glimmende voorwerpen opzuigen.

Kettingopname / kraan- punt

Opnamepunt voor krik

Maximale helling van de ondergrond bij ritten met opgetild veeggoedreservoir.

In de rijrichting mag u slechts stijgingen tot 14 % nemen.

Opgelet draaiende borstel (draairichting in acht ne- men)

	Waarschuwing voor ge-vaarlijke elektrische span-ning!
	Neem de aanwijzing in acht!
	Langzaam sturen!
	Gelieve de gebruiksaan-wijzing te lezen en nave-nant te handelen!
	Beschadigingsgevaar!Fijnstofffilter niet uitspoe-len.

De veegmachine is voorzien voor de reiniging van vloeroppervlakken voor industrieel gebruik en onder andere voor de volgende toepassingsgebieden:

■ parkings;
■ productie-installaties;
■ logistieke bereiken;
hotels;
■ kleinhandel;
■ magazijnen;
■ voetpaden.

• Deze veegmachine is bestemd voor het vegen van vervuilde oppervlakken binnen en buiten.
• Het apparaat met de werkinstallaties moet voor gebruik gecontroleerd worden op deugdelijkheid en bedrijfsveiligheid. Indien zij niet in goede staat verkeren, mag u de apparatuur niet gebruiken.
• Gebruik deze veegmachine uitsluitend volgens de gegevens in deze gebruiks-aanwijzing.
• Er mogen aan het apparaat geen wijzigingen worden aangebracht.
• Het apparaat is alleen geschikt voor het/de in de gebruiksaanwijzing genoemde wegdek/ondergrond.
• Er mag alleen gereden worden op de door de ondernemer of diens gemachtigde voor het machinegebruik vrijgegeven oppervlakken.
• Over het algemeen geldt: Licht ontvlambare stoffen uit de buurt van het apparaat houden (explosie-/brandgevaar).

Voorzienbaar verkeerd gebruik

→ Nooit explosieve vloeistoffen, brandbare gassen of onverdunde zuren en oplosmiddelen opvegen/opzuigen! Daartoe behoren benzine, verfverdunner of stookolie die door verwerveling met de zuiglucht explosieve dampen of mengsels kunnen vormen, verder aceton, onverdunde zuren en oplosmiddelen omdat zij op het apparaat gebruikte materialen aantasten.
→ Nooit reactieve metaalstoffen (bijv. aluminium, magnesium, zink) opvegen/opzuigen, ze vormen in verbinding met sterk alkalische of zure reinigingsmiddelen explosieve gassen.
→ Geen brandbare of glimmende voor-werpen opvegen/opzuigen.
→ Het apparaat is niet geschikt voor het opvegen van stoffen die schadelijk zijn voor de gezondheid.
→ Het verblijf in de gevarenzone is verboden. Niet gebruiken in ruimtes met ontploffingsgevaar.
→ Het meenemen van begeleidende personen is niet toegestaan.
→ Het is niet toegestaan om met dit apparaat voorwerpen te verschuiven of te transporteren.

Geschikte ondergronden

• Asfalt
• Industrievloer
• Estrik
  -Beton
• Klinkers

Veiligheidsinstructies

Veiligheidsinstructies voor de bediening

→ Om de lucht- en kruipwegen na te leven mag het apparaat niet op een hoogte van meer dan 2000 meter boven NAP worden gebruikt.
→ (Alleen geldig voor Finland) Als het apparaat een pvc-sangleiding heeft, mag het apparaat niet bij lage omgevings-temperaturen (onder 0 °C) worden gebruikt. Neem bij vragen over uw apparaat contact op met Kärcher.
→ Het apparaat met de werkinstallaties moet voor gebruik gecontroleerd worden op deugdelijkheid en bedrijfsveiligheid. Indien zij niet in goede staat verkeren, mag u de apparatuur niet gebruiken.
→ Bij gebruik van het apparaat in gevaarlijke omgevingen (bijvoorbeeld tankstations) moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden. Niet gebruiken in ruimtes met ontploffingsgevaar.

ΔGEVAAR

Verwondingsgevaar!

→ Gebruik het apparaat niet zonder bescherming tegen vallende voorwerpen in bereiken waar de mogelijkheid bestaat dat de bediener wordt geraakt door vallende voorwerpen.

→ Degene die het apparaat bedient dient het te gebruiken volgens de voorschriften. Deze dient rekening te houden met de plaatselijke omstandigheden en bij het werken met het apparaat te letten op derden, speciaal op kinderen.
→ De voor motorrijtuigen voorgeschreven maatregelen, regels en verordeningen dienen altijd te worden opgevolgd.
→ Voor de aanvang van de werkzaamheden moet de bediener zich ervan vergewissen dat alle veiligheidsinrichtingen volgens de voorschriften zijn aangebracht en functioneren.
→ De bediener van het apparaat is verantwoordelijk voor ongevallen met andere personen of hun eigendom.
→ Erop letten dat de bediener nauw aansluitende kledij draagt. Stevig schoeisel dragen en losse kledij vermijden.
→ Voor het starten de onmiddellijke omgeving van het apparaat controlleren (bv. kinderen). Letten op voldoende zichtbaarheid!
→ Het apparaat mag nooit onbeheerd worden achtergelaten zolang de motor nog draait. De bediener mag het apparaat pas verlaten, als de motor is uitgezet, het apparaat tegen onbedoelde bewegingen is beveiligd en de contactsleutel uit het contact is gehaald.
→ Om onbevoegd gebruik van het apparaat te voorkomen, dient men de contactsleutel te verwijderen.
→ Het apparaat mag alleen door personen worden gebruikt die voor de omgang ermee zijn opgeleid of hun vaardigheden in het bedienen hebben aangetoond en uitdrukkelijk de opdracht hebben gekregen voor het gebruik.
→ Dit apparaat is niet ervoor gedacht, door personen (inclusieve kinderen) met beperkte fysieke, sensorische of geestelijke mogelijkheden of door gebrek aan ervaring en/of door gebrek aan kennis te worden benut, tenzij deze personen door personen worden geobserveerd die voor hun veiligheid verantwoordelijk zijn of door deze hun instructies hebben verkregen, hoe het apparaat dient te worden gebruikt.
→ Over kinderen dient toezicht te worden gehouden, om te waarborgen dat ze niet met het apparaat spelen.

VOORZICHTIG

Beschadigingsgevaar! Geen banden, snoeren of draden opvegen aangezien die zich rond de keerrol kunnen wikkelen.

Veiligheidsinstructies voor de rijmodus

⚠ GEVAAR

Verwondingsgevaar! Draagkracht van de ondergrond vóór het rijden controleren.

⚠ GEVAAR

Ongevalgevaar, verwondingsgevaar!

Kantelgevaar bij de sterke hellingen.

– In de rijrichting mag u slechts stijgingen tot 14 % nemen.

Kantelgevaar bij het snel nemen van bochten (vooral bij bochten naar links).

– In bochten langzaam rijden.
Kantelgevaar bij onstabiele ondergrond.
- Het apparaat uitsluitend op bevestigde ondergrond bewegen.
Kantelgevaar bij de zijwaartse hellingen.
– Dwars op de rijrichting alleen hellingen tot maximaal 10 % berijden.

Veiligheidsinstructies voor batterijgedreven apparaten

Instructie: Alleen als u de door Kärcher aanbevolen batterijen en oplaadapparaten gebruikt, kunt u garantie inroepen.

• De gebruiksinstructies van de fabrikant van de batterij en van het oplaadapparaat moeten in elk geval nageleefd worden. Neem de aanbevelingen van de wetgever betreffende de omgang met batterijen in acht.
• Batterijen nooit in ontladen toestand la- ten staan, maar zo snel mogelijk op- nieuw opladen.
• Ter voorkoming van lekstroom de batterijen steeds proper en droog houden. Beschermen tegen verontreiniging bijvoorbeeld door metaalstof.
• Geen werktuig e.d. op de batterij leggen. Gevaar van kortsluiting en explosie.
• In geen geval in de omgeving van een batterij of in een batterijlaadruimte werken met open vlammen, vonken vormen of roken. Explosiegevaar.
• Hete onderdelen, zoals de aandrijfmotor, niet aanraken (gevaar voor brandwonden).
• Wees voorzichtig bij het hanteren van batterijzuur. Volg de betreffende veiligheidsvoorschriften op!
• Verbruikte batterijen moeten volgens de Europese richtlijn 91/ 157 EWG op milieuvriendelijke wijze verwijderd worden.

Apparaten met hoge afvoer

⚠ GEVAAR

Verwondingsgevaar!

→ Til het vuilreservoir bij werkzaamheden aan de hoge afvoer volledig op en beveilig het.
→ Voer de beveiliging enkel uit buiten de gevarenzone.

Apparaten met bestuurdersbeschermingsdak

OPMERKING

Het bestuurdersbeschermingsdak (optioneel) biedt bescherming tegen grote, vallende delen. Het biedt echter geen kantelbescherming!

→ Beschermdak dagelijks op beschadiging controleren.
→ Bij beschadiging van het beschermdak, ook van afzonderlijke elementen, dient het complete beschermdak te worden vervangen.
→ Het is niet toegestaan het beschermdak te wijzigen of andere dan de door Kärcher goedgekeurde elementen, onderdelen en bouwgroepen aan te brengen. Dit kan onder omstandigheden nadeli-

ge gevolgen hebben voor de werking van het beschermdak.

Veiligheidsinstructies over het transport van het apparaat

→ Neem het leeggewicht (transportgewicht) van het apparaat bij het transporteren op aanhangwagens of voertuigen in acht.
→ Voor het vervoer van het apparaat moet de batterijstekker worden losgekoppeld en dient het apparaat goed te worden bevestigd.

Veiligheidsinstructies over verzorging en onderhoud

→ Voor reinigings- en onderhoudswerkzaamheden van het apparaat, het vervangen van onderdelen of het ombouwen voor een andere functie dient het apparaat te worden uitgeschakeld en de contactsleutel te worden verwijderd.
→ Bij apparaten met een tractiebatterij dient de batterij bij alle werkzaamheden voor het onderhoud en de instandhouding via het scheidingspunt (batterijstekker) te worden losgekoppeld van het elektrische systeem van het apparaat.
→ Bij werkzaamheden aan de elektrische installatie moet de batterij afgeklemd worden. Maak hiervoor eerst de minpool los en dan de pluspool. De heraansluiting vindt plaats in omgekeerde volgorde. Eerst de pluspool, dan de minpool aansluiten.
→ Het schoonmaken van het apparaat mag niet met een waterslang of hoge-drukstraal gebeuren (gevaar van kort-sluiting of andere schades).
→ Reparaties mogen uitsluitend door goedgekeurde klantenservicewerkplaatsen of door vaklui voor dit gebied worden uitgevoerd die met de betreffende veiligheidsvoorschriften vertrouwd zijn.
→ Veiligheidscontrole volgens de plaatselijk geldige voorschriften voor van plaats veranderlijke, industrieel benutte apparaten opvolgen.
→ Werkzaamheden aan het apparaat altijd met geschikte handschoenen uitvoeren.

Functie

De veegmachine werkt volgens het veegschoepprincipe.

• De roterende keerrol transporteert het vuil direct naar het veeggoedreservoir.
• De zijbezem reinigt hoeken en kanten van het veegoppervlak en transporteert het vuil in de baan van de keerrol.
• Het fijne stof wordt via de stoffilter door de zuigturbine weggezogen.

Instructies inzake uitladen

⚠ Gevaar

Verwondingsgevaar, beschadigingsgevaar!

Gewicht van het apparaat bij het verladen in acht nemen!

Gewicht (excl. accu's) 560 kg*
Gewicht (incl. accu's) 860 kg*
* Indien aanbouwsets gemonteerd zijn, is dat gewicht overeenkomstig hoger.

→ Geen vorkheftruck gebruiken.

→ Bij het verladen van het apparaat moet een geschikt platform of een kraan gebruikt worden!
→ Bij het gebruik van een losplank moet het volgende in acht genomen worden: Bodemvrijheid 70mm.
→ Wanneer het apparaat op een pallet geleverd wordt, moet met de meegeleverde planken een platform gebouwd worden. De handleiding daarvoor vindt u op pagina 2 (binnenkant omslagpagina).

Belangrijke instructie: Elke plank moet telkens met 2 schroeven vastgeschroefd worden.

Elementen voor de bediening en de functies

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

B ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉳ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z

C 1 2 3 4 5 6 7 8 9

Afbeelding veegmachine Bedieningselementen

Afbeelding A

1 Typeplaatje
2 Stoel (met zitcontactschakelaar)
3 Stuurwiel
4 Blue Spot (optie)
5 Greep met vergrendelknop
6 Apparaatkap
7 Zijbezem, rechts
8 Voorwiel
9 Toegang keerrol
10 Vastsjorpunt
11 Accuset
(alleen bij de KM 105/180 R Bp Pack in de leveringsomvang)
12 Motorkap
13 Zwaailicht
14 Knipperlicht (optie)
15 Achterlichten (optie)
16 Aandrijfwiel
17 Kijkglas hydraulische olie

Afbeelding B

1 Bedieningshendel veegwals en zijbe- zem
Hendel naar voren: veegwals aan en zijbezem neerlaten en aan.
Hendel naar achteren: veegwals aan

2 Bedieningshefboom vuilreservoir Veeggoedcontainer omhoog/omlaag brengen

3 Bedieningshendel veegwals Veegwals optillen/neerlaten

4 Bedieningshefboom reservoirdeksel Reservoirklep openen / sluiten

5 Controlelampjes en display

6 Schakelaar verlichting (optie)

7 Schakelaar blazer en filterreiniging Stand centraal: filterreiniging en blazer uit

Stand voor: Blazer aan

Stand achter: Filterreiniging aan

8 Schakelaar claxon

9 Zekeringen

10 Rempedaal

11 Gaspedaal voor- / achteruit

8 Schakelaar claxon 9 Zekeringen 10 Rempedaal 11 Gaspedaal voor- / achteruit

12 Slijtagebijstelling/veegspiegelinstelling veegwals
13 Schakelaar knipperlicht (optie)
14 Contactslot

Stand 0: Motor uitschakelen

Stand 1: Ontsteking aan

Stand 2: Motor starten

15 Accustekker
16 Parkeerrem
17 Hefboom stoelverstelling
18 Sleutel veegwalstoegang

Controlelampjes en display

Afbeelding ©

1 Display (batterijcapaciteit)
2 Batterijladingcontrole
3 Controlelampje werkverlichting
4 Controlelampje knipperlicht
5 Controlelampje klep vuilreservoir open
6 Waarschuwingslampje klep vuilreservoir gesloten
7 niet bezet
8 Display filterreiniging actief
9 niet bezet

Voor de inbedrijfstelling

Parkeerrem vergrendelen/loszetten

→ Parkeerrem loszetten, daarbij rempe- daal induwen.
→ Parkeerrem vergrendelen, daarbij rempedaal induwen.

Inbedrijfstelling

Algemene aanwijzingen

→ Veegmachine op een egaal oppervlak neerzetten.
→ Contactsleutel uitnemen.
→ Parkeerrem vastzetten.

Controle- en onderhoudswerkzaamheden

Dagelijks voor het bedrijfsbegin

→ Batterijlaadtoestand controleren, indien nodig batterij opladen (zie hoofdstuk „Batterijen opladen“)
→ Keerwals en zijborstel controleren op slijtage en in elkaar gewikkelde banden.
→ Wielen controleren op in elkaar gedraaide banden.
→ Werking van alle bedieningsonderdelen controleren.
→ Apparaat op beschadigingen controle- ren.

Instructie: Beschrijving zie hoofdstuk Reparaties en onderhoud.

Veiligheidsvoorschriften accu's

Let bij de omgang met accu's absoluut op de volgende waarschuwingstip:

	Aanwijzingen voor de accu, in de gebruiksaanwijzing en in de voertuighandleiding opvolgen!
	Veiligheidsbril dragen!
	Kinderen uit de buurt houden van zuren en accu's!
	Explosiegevaar!
	Vuur, vonken, open licht en ro-ken verboden!
	Gevaar van brandwonden!
	Eerste hulp!
	Waarschuwingstekst!

	Verwijdering!
	Accu niet in vuilnisbak gooien!
	Waarschuwing voor gevaarlijke elektrische spanning!

⚠ Gevaar

Explosiegevaar! Geen materiaal of iets dergelijks op de accu, d.w.z. op de polen en verbindingsstrips van accucellen leggen.

⚠ Gevaar

Gevaar voor verwonding! Wonden nooit in contact met lood laten komen. Na het werken aan accu's altijd de handen reinigen.

⚠ GEVAAR

Brand- en explosiegevaar!

• Roken en open vuur is verboden.
• Ruimtes waarin accu's opgeladen worden, dienen goed geventileerd te zijn, omdat bij het opladen zeer explosief gas ontstaat.

⚠ Gevaar

Gevaar voor invreten!

- Zuurspetters in het oog of op de huid met veel schoon water uit- resp. afspoelen.

– Daarna direct een dokter raadplegen.

- Verontreinigde kleding met water uitwassen.

Accu's opladen

VOORZICHTIG

Voor inbedrijfname van het apparaat accu's opladen.

⚠ GEVAAR

Gevaar voor letsel! Veiligheidsvoorschriften bij de omgang met accu's in acht nemen. Gebruiksaanwijzing van de fabrikant van het oplaadapparaat in acht nemen. Bijgevoegde gebruiksaanwijzing van de batterijfabrikant zeker in acht nemen en navenant handelen. Batterijen alleen met het geschikte oplaadapparaat opladen.

GEVAAR

Verbrandingsgevaar. Als water wordt bijgevuld wanneer de batterij ontladen is, kan er zuur uittreden! Bij het omgaan met batterijzuur een veiligheidsbril dragen en de voorschriften in acht nemen om letsel en de vernieling van kleding te voorkomen. Eventuele zuurspetters op de huid of kleding moeten onmiddellijk met een ruime hoeveelheid water worden afgespoeld.

VOORZICHTIG

Beschadigingsgevaar. Voor het navullen van de accu alleen gedestilleerd of gedemineraliseerd water (VDE 0510) gebruiken. Geen andere toevoegingen (zogenaamde verbeteringsmiddelen) gebruiken, anders vervalt iedere garantie.

→ Apparaat in droge ruimtes met voldoende ventilatie veilig neerzetten.
→ Motorkap openen.

Instructie: Kap moet tijdens het laden open blijven.

→ Batterijstekker uit de machine trekken en met de stekker van het oplaadapparaat verbinden.
→ Stekker van het oplaadapparaat in een reglementair stopcontact van 16 A steken, oplaadapparaat laadt vanzelf op.
→ Laadproces uitvoeren volgens de gegevens in de gebruiksaanwijzing van het oplaadapparaat.
De aanbevolen oplaadapparaten (passend bij de telkens gebruikte batterijen) zijn elektronisch geregeld en beëindigen het laadproces zelfstandig.
→ Aanwijzing: Wanneer de batterijen opgeladen zijn, de lader eerst van het stroomnet en dan van de batterijen afkoppelen.

Aanbevolen accu's, laadapparaten Instructie

De KM 105/180 R Bp Pack-variant (1.186-051.0) wordt reeds met batterijen en oplaadapparaat geleverd.

De KM 105/180 R Bp Pack-variant (1.186-050.0) wordt zonder batterijen en oplaad-apparaat geleverd.

Wij bevelen de volgende batterijen en op- laadapparaten aan:

	Bestelnummer
Batterijpack 36 V,240 Ah, (in de trog, wei-nig onderhoud nodig) *	6.981-067.0
Oplaadapparaat 36 V,40 A	6.981-066.0
* Apparaat heeft 1 batterijpak nodig

Het gebruik van andere batterijen en oplaadapparaten wordt niet aanbevolen en mag enkel gebeuren in overleg met de KÄ-RCHER-klantenservice.

Vloeistofpeil van de accu controleren en bijstellen

VOORZICHTIG

Instructies van de batterijfabrikant absoluut in acht nemen en opvolgen.

Ladingstoestand van de accu controleren

De ladingstoestand van de batterij wordt op het display van de veegmachine weergegeven.

36.7 V BATT. 36 V Σ 5.0 %+ -

Als het controlelampje voor de ladingstoestand van de batterij rood is:

→ Batterij is ontladen. Het vegen wordt automatisch uitgeschakeld (herinbedrijfstelling van de veegaggregaten alleen mogelijk na opladen van de batterij).

→ Apparaat onmiddellijk naar het oplaad-apparaat brengen en bergop rijden vermijden.
→ Accu laden.

Werking

Chauffeursstoel instellen

1 Hefboom stoelverstelling
2 Bestuurdersstoel

→ Hefboom stoelverstelling naar buiten trekken.
→ Stoel verschuiven, hefboom loslaten en vastzetten.
→ Door vooruit- en terugbewegen van de stoel controleren of hij vast zit.

Apparaat starten

Instructie: Het apparaat is uitgerust met van een zitcontactschakelaar. Bij het verla- ten van de chauffeursstoel wordt het apparaat uitgeschakeld.

Instructie: Het fijnstofffilter wordt automatisch gereinigd wanneer het apparaat wordt opgestart.

→ Op de chauffeursstoel plaatsnemen.
→ Parkeerrem vastzetten.
→ Contactsleutel in het contactslot steken.
→ Contactsleutel op positie „I“ draaien. apparaat is bedrijfsklaar.
→ Contactsleutel in stand „II“ draaien. Het apparaat is rijklaar. Instructie: Indicatie batterijcapaciteit geeft na ca. 10 seconden de werkelijke laadtoestand weer.

Apparaat verrijden

→ Rempedaal induwen en ingedrukt houden.
→ Parkeerrem losmaken.

Vooruit rijden

→ Rijpedaal langzaam naar voren drukken.

Achteruit rijden

⚠ Gevaar

Gevaar voor verwonding! Bij het achteruit- rijden mogen derden niet in gevaar ge- bracht worden, eventueel aanwijzingen la- ten geven.

→ Druk het gaspedaal langzaam naar achter.

Rijgedrag

→ Met het gaspedaal kan de rijsnelheid traploos geregeld worden.
→ Vermijd het schokkend bedienen van het pedaal.

Remmen

→ Rijpedaal loslaten, het apparaat remt zelf en blijft staan.

Instructie: De remwerking kan door in- drukken van het rempedaal ondersteund worden.

Over hindernissen heen rijden

Over vaststaande hindernissen tot 70 mm heen rijden:

→ Langzaam en voorzichtig in voorwaartse richting overheen rijden.
Over vaststaande hindernissen boven 70 mm heen rijden:
→ Er mag alleen over hindernissen heen gereden worden met een geschikte oprijdrempel.

Veegbedrijf

LET OP

Geen pakbanden, draden of soortgelijk materiaal opvegen; dit kan leiden tot een beschadiging van het veegmechanisme.

Instructie: Om een optimaal reinigingsresultaat te krijgen, moet de rijsnelheid aan de omstandigheden aangepast worden.

Instructie: Tijdens het gebruik wordt het fijnstofffilter om de 10 minuten automatisch gereinigd.

Instructie: Bij frequentere werkzaamheden in het fijnstofbereik moet het filter extra worden gereinigd met behulp van de schakelaar Filterreiniging.

Reinig het fijnstofffilter handmatig

FU FU FU FU FU 01 02 03 04 05 06 07 08 09 10

→ Reinig het fijnstofffilter met de toets fil-terreiniging.

Bedieningshendel

1 Bedieningshendel veegwals en zijbe- zem

2 Bedieningshefboom vuilreservoir
3 Bedieningshendel veegwals
4 Bedieningshefboom reservoirdeksel

Bedieningshendel veegwals en zijbe- zem

→ Bedieningshendel (1) naar voren: veegwals aan en zijbezem neerlaten en aan.
→ Bedieningshendel (1) naar achteren: veegwals aan.

Bedieningshefboom vuilreservoir

→ Bedieningshefboom vuilreservoir (2) naar voren: Vuilreservoir gaat omlaag.
→ Bedieningshefboom vuilreservoir (2) naar achteren: Vuilreservoir gaat omhoog.

Bedieningshefboom veegwals

→ Bedieningshendel veegwals (3) naar voren: veegwals gaat omhoog.
→ Bedieningshendel veegwals (3) naar achteren: veegwals gaat omlaag.

Bedieningshefboom reservoirdeksel

→ Bedieningshefboom reservoirdeksel (4) naar voren: reservoirdeksel van het vuilreservoir gaat open.
Instructie: Het groene indicatielampje moet branden.
→ Bedieningshefboom reservoirdeksel (4) naar achteren: reservoirdeksel van het vuilreservoir gaat dicht.
Instructie: Het rode indicatielampje moet branden.

Droge bodem vegen

→ Ventilator inschakelen.
→ Bij oppervlaktereiniging:

Bedieningshendel veegwals en zijbe- zem (1) naar achteren: veegwals aan. Bedieningshendel veegwals (3) naar achteren: veegwals gaat omlaag.

→ Bedieningshefboom reservoirdeksel (4) naar voren: reservoirdeksel gaat open. Instructie: Het groene indicatielampje moet branden.
→ Bij reiniging van zijranden:

Bedieningshendel veegwals en zijbe- zem (1) naar voren: veegwals aan, zij- bezem aan en omlaag.

Bedieningshendel veegwals (3) naar achteren: veegwals gaat omlaag.

Vochtige of natte bodem vegen

→ Ventilator uitschakelen.
→ Bij oppervlaktereiniging:

Bedieningshendel veegwals en zijbe- zem (1) naar achteren: veegwals aan. Bedieningshendel veegwals (3) naar achteren: veegwals gaat omlaag.

→ Bedieningshefboom reservoirdeksel (4) naar voren: reservoirdeksel gaat open. Instructie: Het groene indicatielampje moet branden.

→ Bij reiniging van zijranden:

Bedieningshendel veegwals en zijbe- zem (1) naar voren: veegwals aan, zij- bezem aan en omlaag.

Bedieningshendel veegwals (3) naar achteren: veegwals gaat omlaag.

Veeggoedcontainer leegmaken

⚠ GEVAAR

Verwondingsgevaar!

→ Tijdens het ledigingsproces mogen geen personen en dieren in het zwenkbereik van het vuilreservoir staan.

Kantelgevaar!

→ Zet het apparaat tijdens het ledigingsproces op een effen oppervlak neer.

⚠ WAARSCHUWING

Knelgevaar!

→ Nooit in het hefboomstelsel van het legingsmechanisme grijpen. Ga niet onder het opgetilde reservoir staan.

LET OP

Verwondings- en beschadigingsgevaar!

→ Tijdens het ledigingsproces bestaat gevaar van wegspattend materiaal door de draaiende veegwals. Houd voldoende afstand aan.

→ Veegwals en zijbezem met bedieningshendels optillen: bedieningshendel 1 in het midden en bedieningshendel 3 naar voren.

→ Sluit het reservoirdeksel, breng daartoe de bedieningshefboom (4) naar achte-ren.

Instructie: Het groene indicatielampje moet branden.

→ Til het vuilreservoir op, breng daartoe de bedieningshefboom vuilreservoir (2) naar achteren.

→ Langzaam naar de verzamelbak rijden.

→ Parkeerrem vastzetten.

→ Open het reservoirdeksel, duw daartoe de bedieningshefboom reservoirdeksel (4) naar voren en maak het vuilreservoir leeg.

Instructie: Het rode indicatielampje moet branden.

→ Sluit het reservoirdeksel, breng daartoe de bedieningshefboom reservoirdeksel (4) naar achteren tot het in de eindstand is gekanteld.

Instructie: Het groene indicatielampje moet branden.

→ Parkeerrem losmaken.

→ Langzaam van de verzamelbak wegrijden.

→ Laat het vuilreservoir in de eindstand zakken, breng daartoe de bedieningshefboom vuilreservoir (2) naar voren.

Apparaat uitschakelen

→ Rempedaal induwen en ingedrukt houden.

→ Parkeerrem vastzetten.

→ Contactsleutel op '0' draaien en sleutel uittrekken.

Transport

⚠ GEVAAR

Transportschade!

→ Neem het leeggewicht (transportgewicht) van het apparaat bij het transporteren op aanhangwagens of voertuigen in acht.

→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

→ Contactsleutel op '0' draaien en sleutel uittrekken.

→ Parkeerrem vastzetten.

→ Apparaat aan de vastsjorpunten (4x) met spankabels, koorden of kettingen zekeren.

→ Apparaat aan de wielen met spieën vastzetten.

→ Klem de batterij af bij het transport van de veegmachine.

Opslag/stillegging

⚠ GE VAAR

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.

→ Zet de veegmachine weg op een effen oppervlak in een droge, vorstvrije omgeving. Bescherm tegen stof met afdekmateriaal.
→ Keerrol en zijbezems ophalen om de borstels niet te beschadigen.
→ Sluit het reservoirdeksel.
→ Contactsleutel op '0' draaien en sleutel uittrekken.
→ Parkeerrem vastzetten.
→ Veegmachine tegen wegrollen beveiligen.

Als de veegmachine gedurende lange tijd niet gebruikt wordt, moet tevens het volgende in acht genomen worden:

→ Veegmachine aan de binnen- en buitenkant reinigen.
→ Batterijstekker uit de machine trekken.
→ Batterij opladen en na ongeveer 2 maanden opnieuw herladen.

Onderhoud

⚠ VOORZICHTIG

Beschadigingsgevaar door kortsluiting!

→ Bij werkzaamheden aan de elektrische installatie of vóór het openen van elektrische afdekkingen moet de batterij of de batterijstekker worden losgekoppeld.

LET OP

Beschadigingsgevaar!

→ Fijnstofffilter niet uitspoelen.
→ Reparaties mogen uitsluitend door goedgekeurde klantenservicewerk-

plaatsen of door vaklui voor dit gebied worden uitgevoerd die met de betreffende veiligheidsvoorschriften vertrouwd zijn.

→ Mobiel commercieel geëxploiteerde apparatuur dient volgens VDE 0701 op veiligheid te worden gecontroleerd.

Algemene aanwijzingen

→ Veegmachine op een egaal oppervlak neerzetten.
→ Contactsleutel op '0' draaien en sleutel uittrekken.
→ Parkeerrem vastzetten.

Reiniging

VOORZICHTIG

Beschadigingsgevaar!

→ Het schoonmaken van het apparaat mag niet met een waterslang of hoge-drukstraal gebeuren (gevaar van kort-sluiting of andere schades).

Reiniging binnenkant apparaat

GEVAAR

Verwondingsgevaar!

→ Draag een stofmasker en een veiligheidsbril.
→ Apparaat met een doek reinigen.
→ Apparaat met perslucht uitblazen.

Reiniging buitenkant apparaat

→ Apparaat met een vochtige, in een mild zeepsopje gedrenkte doek reinigen.

Instructie: Geen agressieve reinigings-middelen gebruiken.

Onderhoudsintervallen

Instructie: De bedrijfsurenteller geeft het tijdstip van de onderhoudsintervallen aan.

Onderhoud door de klant

Instructie: Alle service- en onderhoudswerken bij onderhoud door de klant, dienen door een gekwalificeerde vakman uitgevoerd te worden. Indien nodig kan altijd een Kärcher-specialist geraadpleegd worden.

Onderhoud dagelijks:

→ Batterijlaadtoestand controleren, indien nodig batterij opladen (zie hoofdstuk „Batterijen opladen“)
→ Keerws en zijborstel controleren op slijtage en in elkaar gewikkelde banden.
→ Wielen controleren op in elkaar gedraaide banden.
→ Werking van alle bedieningsonderdelen controleren.
→ Apparaat op beschadigingen controle- ren.
→ Stoffilter met de toets Filterreiniging reinigen.

Onderhoud wekelijks:

→ Hydraulisch systeem controleren.
→ Oliepeil van het hydraulisch systeem controleren.
→ Remvloeistofpeil controleren.
→ Pakkingranden op slijtage controleren, indien nodig vervangen
→ Reservoirklep controleren en smeren.

Onderhoud na slijtage:

→ Afdichtlijsten vervangen.

→ Zijdelingse afdichtstroken bijstellen, eventueel vervangen.
→ Veegrol vervangen.
→ Zijbezems vervangen.

Instructie: Beschrijving zie hoofdstuk Onderhoudswerkzaamheden.

Onderhoud door de klantenservice

Onderhoud na 50 bedrijfsuren:

→ Laat het eerste onderhoud van het apparaat conform de inspectiechecklijst door de klantenservice uitvoeren.

Onderhoud na 250 bedrijfsuren:

→ Laat het onderhoud conform inspectie-checklijst door de klantenservice uitvoeren.

Om uw garantie te behouden, moeten tijdens de garantieperiode alle service- en onderhoudswerkzaamheden door een de geautoriseerde Kärcher-klantenservice conform het onderhoudsboekje uitgevoerd worden.

Onderhoudswerkzaamheden

Voorbereiding:

→ Veegmachine op een egaal oppervlak neerzetten.
→ Contactsleutel op '0' draaien en sleutel uittrekken.
→ Parkeerrem vastzetten.

Opgetild vuilreservoir borgen

⚠ GEVAAR

Verwondingsgevaar! Bij een opgetild veeggoedreservoir altijd de veiligheidsstang gebruiken.

Voer de beveiliging enkel uit buiten de ge- varenzone.

1 Houder veiligheidsstang

2 Veiligheidsstang

→ Veiligheidsstang voor hoogleging naar boven klappen en in de houder steken (beveiligd).

Batterijen vervangen

LET OP

Let bij het plaatsen van de batterijen op de richting van de batterijpolen. De polen worden in rijrichting links geplaatst.

De batterijen kunnen enkel per set vervangen worden. De vervanging mag enkel door een gekwalificeerde expert uitgevoerd worden.

→ Vanwege het hoge gewicht (300 kg) moet voor de vervanging een kraan worden gebruikt.

→ Bij het uitbouwen van de batterij moet erop gelet worden dat eerst de minpoolleiding losgemaakt wordt.
→ Hijskabels aan de 4 ogen van de batterijset bevestigen en batterijen voorzichtig eruit tillen.

Oliepeil hydraulisch systeem controlleren en hydraulische olie bijvullen

OPMERKING

Het veeggoedreservoir mag niet opgetild zijn.

→ Motorkap openen.

2 Afsluitdeksel, olievulopening

3 Reservoir (zonder functie)

→ Hydraulische-oliepeil in het kijkglas controleren.
- Het oliepeil moet zich tussen de "MIN"-en „MAX"-markering bevinden.
- Bevindt zich het oliepeil onder de „MIN"-markering, hydraulische olie bijvullen.
→ Afsluitdeksel van de olievulopening los- schroeven.
→ Vulgebied reinigen.
→ Hydraulische olie bijvullen.

Oliesoort: zie Technische gegevens

→ Afsluitdeksel van de olievulopening eropschroeven.

Hydraulisch systeem controleren

→ Parkeerrem vastzetten.
→ Motor starten.

Onderhoud van het hydraulisch systeem alleen door de bevoegde klantendienst.

→ Alle slangen van het hydraulische systeem en aansluitingen op lekkage controleren.

Veegrol controleren

⚠ GEVAAR

Verwondingsgevaar! Bij een opgetild veeggoedreservoir altijd de veiligheidsstang gebruiken.

Voer de beveiliging enkel uit buiten de ge- varenzone.

1 Veeggoedcontainer
2 Veiligheidsstang
3 Veegrol

→ Apparaat uitzetten.

→ Geleegde vuilreservoir tot aan de eindpositie optillen. De veegwals wordt zichtbaar.

Vuilreservoir borgen. Zie hoofdstuk "Opgetild vuilreservoir borgen".

→ Contactsleutel op '0' draaien en sleutel uittrekken.
→ De veegwals op beschadiging controle- ren, ingewikkelde banden of snoeren verwijderen.
→ De veiligheidshendel naar onder in de opname klappen (opgetild vuilreservoir is niet geborgd).
→ Veeggoedreservoir tot de eindstand neerlaten.

Veegrol verwisselen

KARCHER ① ②

1 Zijpaneel, rechts
2 Sleutel veegwalstoegang
→ Geleegde vuilreservoir tot aan de eindpositie optillen.

Vuilreservoir borgen. Zie hoofdstuk "Opgetild vuilreservoir borgen".

→ Zijmantel met sleutel openen.

1 Houdbeugel
2 Vleugelmoer

3 Zijdelingse afdichting

→ Vleugelmoeren losschroeven.
→ Neem de houdbeugel weg.
→ Zijdelingse afdichting naar buiten klappen.
→ Bevestigingsschroef veegrolhouder eruit schroeven en opname naar buiten zwenken.
→ Veegrol uitnemen.

Inbouwplaats van de veegrol in rijrichting (bovenaanzicht)

Instructie: Bij de inbouw van de nieuwe veegrol op de positie van de borstelset letten.

→ Nieuwe veegrol monteren. De groeven van de keerrol moeten op de nokken van de tegenoverliggende vleugel gestoken worden.

Instructie: Na het inbouwen van de nieuwe veegrol moet de veegspiegel opnieuw ingesteld worden.

Veegspiegel van de veegrol controleren en instellen

Instructie: De keerspiegel is in de fabriek ingesteld op 80 mm en kan bij slijtage van de keerrol traploos bijgesteld worden.

→ Zuigturbine uitschakelen.
→ Veegmachine op een egale en gladde bodem rijden die duidelijk met stof of krijt bedekt is.
→ Bedieningshendel veegwals en zijbe- zem (1) naar achteren: veegwals aan. Bedieningshendel veegwals (3) naar achteren: veegwals gaat omlaag.

→ Veegwals gedurende ca. 10 seconden laten draaien.

→ Bedieningshendel veegwals en zijbe- zem (1) in het midden. Bedieningshendel veegwals (3) naar voren: veegwals gaat omhoog.

→ Veeggoedcontainer omhoog brengen.

→ Apparaat achterwaarts wegrijden.

→ Veegspiegel controleren.

80 - 85 mm

De vorm van de veegspiegel moet een gelijkmatige rechthoek van 80-85 mm breedte vormen.

→ Aanslagbout van de slijtagebijstelling (12) openen en instellen.
Aanslag naar boven: smallere veeg- spiegel.
Aanslag naar onderen: bredere veeg- spiegel.

→ Aanslagbout weer vastdraaien.

→ Veegspiegel van de veegwals opnieuw zoals reeds beschreven controleren.

Veegspiegel van de zijbezem controleren en instellen

→ Zijbezems opheffen.
→ Veegmachine op een egale en gladde bodem rijden die duidelijk met stof of krijt bedekt is.
→ Zijbezem met bedieningshendel neerla- ten en ca. 10 seconden laten draaien.
→ Zijbezems opheffen.
→ Apparaat achterwaarts wegrijden.
→ Veegspiegel controleren.

40 - 50 mm

De breedte van de veegspiegel moet tussen 40-50 mm liggen.

A B A B

→ Veegspiegel met de twee instelschroeven corrigeren.

→ Veegspiegel controleren.

Zijdelingse afdichtstroken plaatsen ⚠️ GE VAAR

Verwondingsgevaar! Bij een opgetild veeg- goedreservoir altijd de veiligheidsstang ge- bruiken.

→ Geleegde vuilreservoir tot aan de eindpositie optillen. Vuilreservoir borgen. Zie hoofdstuk "Opgetild vuilreservoir borgen".
→ Zijmantel openen zoals in Hoofdstuk "Veegwals vervangen" beschreven wordt.
→ 6 Vleugelmoeren van de zijdelingse fenderbevestiging losmaken.
3 Moeren (SW 13) van de voorste fenderbevestiging losmaken.
Zijdelingse afdichtstrook zover naar beneden drukken (slobgat) totdat deze op een afstand van 1 - 3 mm van de bodem is.
→ Fenderbevestigingen vastschroeven.
→ Het proces op de andere kant van het apparaat herhalen.

Fijnstofffilter controleren / vervangen ⚠ WAARSCHUWING

Verwondingsgevaar!

→ Bij werkzaamheden aan de filterinstallatie stofmasker dragen. Veiligheidsvoorschriften over de omgang met fijne stoffen in acht nemen.
→ Reinig het fijnstofffilter met de toets filterreiniging.
→ Veeggoedcontainer legen.

→ Apparaatkap naar voren klappen.

→ Fijnstofffilter controleren, naargelang de behoefte reinigen of vervangen.

Tip

Het vervangen van de fijnstofffilter mag alleen door de Kärcher-klantenservice worden uitgevoerd.

→ Filterafdekking eropzetten en vergrendelen.

Zekeringen verwisselen

⚠ VOORZICHTIG

Gevaar voor beschadiging!

→ Zorg ervoor dat de deksels van de zekeringkasten niet verwisseld zijn.

LET OP

Gebruik enkel zekeringen met eenzelfde zekeringwaarde.

① ② A B ③

1 Zekeringkast A

2 Zekeringkast B

3 Kartelmoer

→ Draai de kartelmoer eruit.

→ Open het deksel op de zekeringkast.

→ Zekeringen controleren.

→ Defecte zekeringen vervangen.

Zekeringkast A

FU01 Veiligheidsrelais Start	5 A
FU02 Vrijgave DC/DC 10 A
FU03 Zwaailicht Claxon	10 A
FU04 Zuigturbine 20 A
FU05 Schudsysteem 15 A
FU06 Ingang DC/DC 20 A

Zekeringkast B

FU07 Mul	tifunctionele weergave	5 A
FU08 AchteruitrijwaarschuwingKlepindicator		7.5 A
FU09 VeiligheidsrelaisZuigturbineSchudsysteem		5 A
FU10 Waterpomp (optie) 10 A
FU11 Verlichtingsinatallatie (optie)Knipperlicht (optie)Blue Spot (optie)		10 A
FU12 Trilsysteem vlakke harmonicafilter en ronde filter (optie)		15 A

Zekering hoofdrelais

FU 13* Hoofdrelais 125 A

* Deze zekeringen mogen alleen door de klantenservice worden vervangen, omdat daarna moet worden gecontroleerd of het apparaat eventueel storingen vertoont.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Veegzuigmachine opstap-machine

Type: KM 105/180 R Bp

1.186-050.0

KM 105/180 R Bp Pack

1.186-051.0

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Toegepaste conformiteitsbeoorde- lingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 90

Gegaran- 93

deerd:

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H. Jenner

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Storing Oplossing
Apparaat rijdt niet of langzaam	Op de chauffeursstoel plaatsnemen, stoelcontactschakelaar wordt geactiveerd
	Zekering rijmotor FU 13 door de klantenservice laten controleren
	Accu opladen of vervangen
	Parkeerrem ontgrendelen
	Controleren op ingedraaide banden en snoeren.
	Kärcher-klantenservice op de hoogte brengen
Fluitend geluid in het hydraulische systeem	Hydraulische vloeistof navullen
	Kärcher-klantenservice op de hoogte brengen
Borstels draaien slechts langzaam of helemaal niet	Controleren op ingedraaide banden en snoeren.
	Kärcher-klantenservice op de hoogte brengen
Weinig of geen zuigkracht in het borstelbereik	Stofffilter reinigen
	Kärcher-klantenservice op de hoogte brengen
Apparaat stoft Zijdelingse afdichtstroken plaatsen
Veegeenheid laat veeggoed liggen	Veeggoedcontainer legen
	Stofffilter reinigen
	Keerrol vervangen
	Veegspiegel instellen
	Afdichtstrook van het veeggoedreservoir vervangen
	Blokkering van de keerrol oplossen
	Kärcher-klantenservice op de hoogte brengen
Veeggoedreservoir gaat niet om-hoog of omlaag	Zekeringen controleren.
	Borgsteun van het vuilreservoir verwijderen
	Kärcher-klantenservice op de hoogte brengen
Veeggoedreservoir draait te lang-zaam of helemaal niet	Kärcher-klantenservice op de hoogte brengen
Storing bij hydraulisch bewogen delen	Kärcher-klantenservice op de hoogte brengen

Technische gegevens

		KM 105/180 R Bp Classic	KM 105/180 R Bp Pack Classic
Apparaatgegevens
Rijsnelheid, vooruit km/h 6 6
Rijsnelheid, achteruit km/h 3 3
Klimvermogen (max.) -- 14% 14%
Oppervlaktecapaciteit zonder zijbezems m	^2/h 4680	4680
Oppervlaktecapaciteit met 1 zijbezems	m^2/h 6300	6300
Werkbreedte zonder zijbezems	mm	780	780
Werkbreedte met 1 zijbezems	mm	1050	1050
Beveiligingsklasse beschermd tegen spatwater	-- IPX 3	IPX 3
Gebruiksduur bij een volledig opgeladen batterij	h	2,5	2,5
Elektrische installatie
Accucapaciteit	V, Ah	---	36, 240
Accuset	kg	---	300
Hydraulische installatie
Type hydraulische olie	-- HV 46	HV 46
Veeggoedreservoir
Max. ontladhoogte	mm	1340	1340
Volume van de veeggoedcontainer	I	180	180
Keerrol
Veegrol-diameter mm 280 280
Veegrol-breedte mm 780 780
Toerental 1/min 360 360
Veegspiegel mm 80 80
Zijbezems
Zijbezem-diameter mm 580 580
Toerental 1/min 80 80
Massieve rubberbanden
Grootte voor -- 04:00-6 04:00-6
Grootte achter -- 300 x 145 - 6 300 x 145 - 6
Rem
Voorwielen -- mechanisch mechanisch
Achterwiel	-- Elektrisch	Elektrisch
Filter- en zuigsysteem
Type	-- Zakfilter	Optioneel verkrijgbaar: vlakke harmonicafilter en ronde filter	ZakfilterOptioneel verkrijgbaar: vlakke harmonicafilter en ronde filter
Toerental 1/min 2600 2600
Filtervlak fijnstofffilter	m^2	5,2	5,2
Nominale onderdruk zuigsysteem	mbar	6	6
Nominale volumestroom zuigsysteem	m^3/h	600 600
Schudsysteem	-- Elektromotor	Elektromotor
Omgevingsvoorwaarden
Temperatuur	°C	-5 tot +40	-5 tot +40
Luchtvochtigheid, niet bedauwend	%	0 - 90	0 - 90
Berekende waarden volgens EN 60335-2-72
Geluidsemissie
Geluidsdrukniveau L_pA	dB(A)	70 70
Onzekerheid K_pA	dB(A)	3	3
Geluidskrachtniveau L_WA + onveiligheid K_WA	dB(A)	93 93
Apparaattrillingen
Hand-arm vibratiewaarde	m/s^2	0,7	0,7
Zitplaats	m/s^2	0,5	0,5
Onzekerheid K	m/s^2	0,1	0,1
Maten en gewichten
Lengte x breedte x hoogte	mm	1847 x 1065 x 1388	1847 x 1065 x 1388
Draaicirkel rechts	mm 2470	2470
Draaicirkel links	mm 2470	2470
Leeg gewicht (zonder/met batterij)	kg	560/860	560/860
Toelaatbaar totaalgewicht	kg	1224	1224
Toegelaten asbelasting vooraan	kg	734 734
Toegelaten asbelasting achteraan	kg	490 490
Technische veranderingen voorbehouden!

Aparate cu acoperiş de protectie

INDICATIE

ledarbiniet aparātu.... LV 6

→ Notīriet zonu ap iepildes atveri.

→ Papildiniet hidraulisko ellu.
