GEBRUIKSAANWIJZING HT 700e STIGA

NL Draagbare heggeschaar met accuvoeding GEBRUIKERSHANDLEIDING

LET OP: vooraleer de machine te gebrulken, dlent men deleze handleiding aandachtig te lezen.

NO Bærbar batteridrevet hekksaks INSTRUKSJONSBOK

ADVARSEL: les dette braksanvisningen none for du braker maskinen.

kovetoen a gep, ha meg be van

3.1 Beschrijving machine en beoogd gebruik.....4
3.2 Veiligheidssignalen 5
3.3 Identificatielabel product 5
3.4 Belangrijkste onderdelen 6

1. UITPAKKEN 6
2. MONTAGE 6

5.1 UITRUSTING ACCUHOUDER (indien voorzien) 6

1. BEDIENINGSELEMENTEN 6

6.1 Veiligheidsknop (in/uitschakelinrichting) 6
6.2 Bedieningshendel mes (snoei-inrichting) .... 7
6.3 Vrijgavehendel anschterste handgreep 7

1. GEBRUK VAN DE MACHINE

7.1 Voorafgaande werkzaamheden 7
7.2 Veiligheidscontroles 7
7.3 Starten 8
7.4 Hetwerk 8
7.5 Stoppen 9
7.6 Na het gebruik 9

1. GEWOON ONDERHOUD 9

8.1 Algemeen 9
8.2 Accu 10
8.3 Reiniging van de machine en van de motor.. 10
8.4 Reiniging en smering van de snoei-inrichting 11
8.5 Moeren en schroeven voor bevestiging.....11

1. BUITENGEWOON ONDERHOUD. 11

9.1 Buitengewoon onderhoud van de snoeinrichting. 17

10.STALLING 11

10.1 Stalling van de machine 12
10.2 Stalling van de accu 12

1. HANTERING EN TRANSPORT 12
2. ASSISTENTIE EN HERSTELLINGEN 12
   13.GARANTIEDEKKING 12
3. TABEL ONDERHOUD 13
4. IDENTIFICATIE PROBLEMEN 13
5. OP AANVRAAG LEVERBARE ACCESSORIES ... 15

16.1 Alternatieve accu's 15
16.2 Acculader 15
16.3 Accuhouder 15
16.4 Accusimulator 15

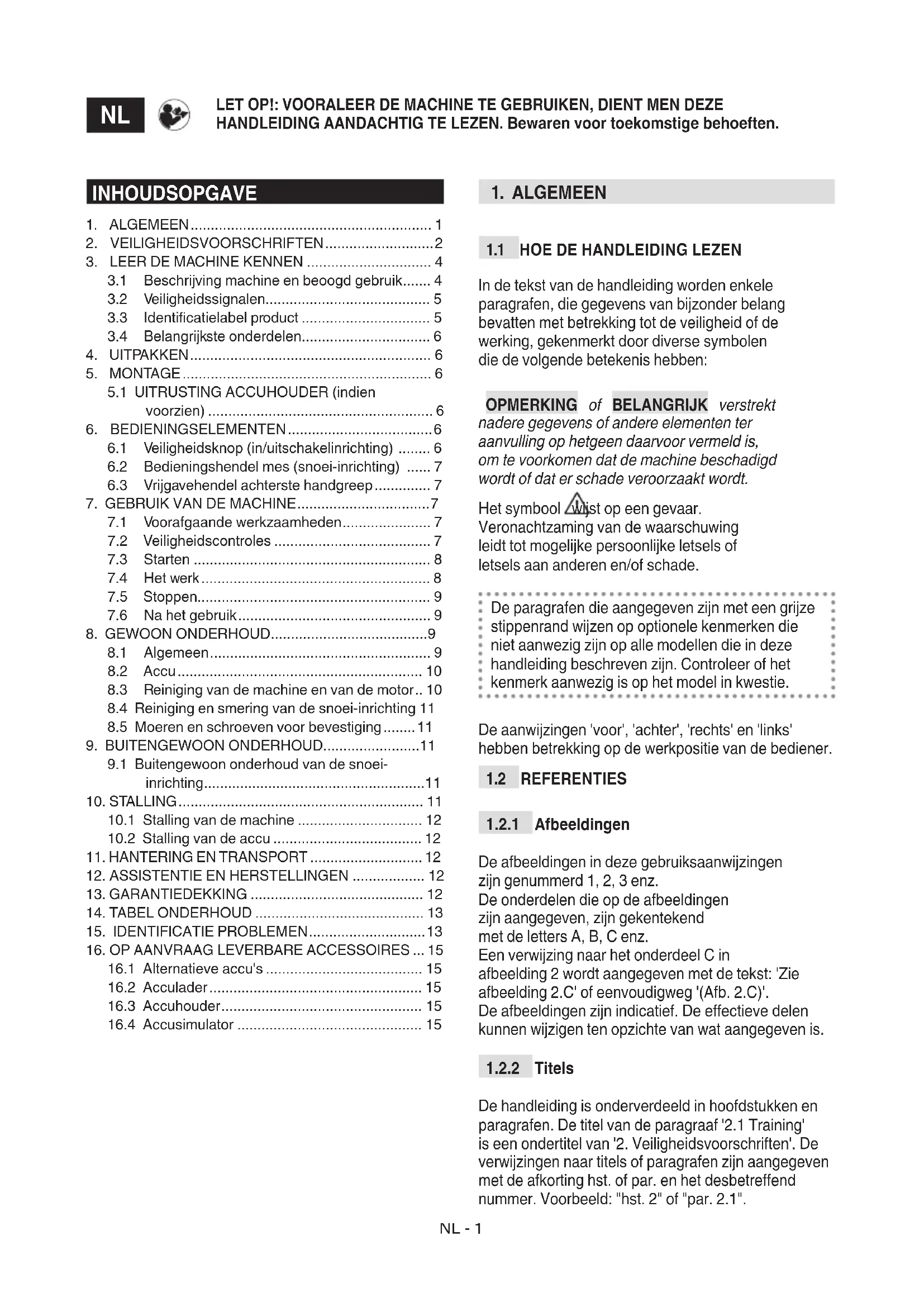

1. ALGEMEEN

1.1 HOE DE HANDLEIDING LEZEN

In de tekst van de handleiding worden enkele paragrafen, die gegevens van bijzonder belang bevatten met betrekking tot de verilgheid of de werkung, gekenmerkt door diverse symbolen die de volgende betekenis hebben:

OPMERKING of BELANGRIJK verstrekt nadere gegevens of andere elementen ter aanvulling op hetgeen waarvoor vermeld is, om te voorkomen dat de machine beschadigd wordt of dat er schade verooorzaakt worden.

Het symbol wist op een gevaar. Veronachtzaming van de waarschuwing leidt tot möglichke persoonlijke letsels of letsels aan anderen en/of schade.

De paragrafen die aangegeven zijn met een grijze stippenrand wijzen op optionele kenmerken die Niet aanwezig waren op alle modellen die in deze handleiding beschreiben waren. Controller of het kenmerk aanwezig is op het model in kwestie.

De aanwijzingen 'voor', 'achter', 'rechts' en 'links' hebben betrekking op de werkpositie van de bediener.

1.2 REFERENCES

1.2.1 Afbeeldingen

De afbeeldingen in deze gebruiksaanwijzingen
zijn genummerd 1, 2, 3 enz.
De onderden die op de afbeeldingen
zijn aangegeven, zich gekentekend
met de letters A, B, C enz.
Een verwijzingaar het onderdeel C in
afbeelding 2 wordt aangegeven met de tekst: 'Zie
afbeelding 2.C' of eenvoudigweg (Afb. 2.C)'.
De afbeeldingen zich indicatief. De effectieve delen
kunnen wijzigten ten opzichte van wat aangegeven is.

1.2.2 Titels

De handleiding is onerverdeeld in hoofdstukken en paragrafen. De titel van de paragraaf '2.1 Training' is een ondertitel van '2. Veiligheidsvoorschriften'. De verwijzingen aan titels of paragrafen zijn aangegeven met de afkorting hist. of par. en het desbetreffend nummer. Voorbeeld: "hist. 2" of "par. 2.1".

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 TRAINING

DEZE MACHINE KAN ERNSTIGE SCHADE EN LETSELS VEROORZAKEN.

Lees aandachtig de aanwijzingen voor correct gebruik, Voorbereiding, onderhoud, opstarten en stilzetten van de machine.

Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat bent machine op de juiste wijze te gebruiken. de machine snel af te zetten.

• Laat nooit toe dat de machine gebruikt worden door kinderen of door personen die nicht vertrouwd zijn met deze aanwijzingen. De minimale leeftijd van de gebruiker kan landelijk gereglementeerd zijn.
• Gebruik de machine nooit indien de gebruiker vermoeid of onwel is, of indien hij geneeesmiddelen, drugs, alcohol of andere stoffen ingenomen heeft die een negatieve invloed können hebben op+zijn reactievermogen en aandacht.
  Denk eraan dat de personen die de machine bedient of de gebruiker aansprakelijk is voor ongevallen en onvoorziene gebeurtenissen die Personen of hun eigendommen konnen overkomen. Het valt onder de verantwoordelijkheid van de gebruiker om de risico's, die het terrein waarop hij要去 werken met zich mee kan brengen, te beoordelen en om alle nodige voorzorgsmaatregelen te treffen met het oog op zijn eigenveiligheid en die van anderen, met name op hellingen, hobbelige, gladde of instabiele terreinen.
• Indien men de machine aan derden wil geven of lenen,要去 men zich ervan verzekerend dat de gebruiker de gebruiksaanwijzingen in dit handboek doorneemt.

2.2 VOORAFGAANDE WERKZAAMHEDEN

Persoonlijke beschermingsmiddelen (PBM)

• Gebruik aanpassende beschermende kledij met anti-snij beschermingen, trillingdempende handschoenen, beschermende bril, anti-stofmaskers, gehoorbeschemmers en anti-snij schoenen met anti-slipzool.
• Draag geen sjaal, hemd, halsketting, armbanden, kledij met losse delen, of met bandjes of denen of andere hangende of wijde accessoires die vastgegrepen+kennen worden door de machine of voorwerpen en materiaal aanwezig op de werkplaats.
• Lang haar worden zorgvuldig bijeengebonden.

Werkzone / Machine

• Controller de hele werkzone grondig en verwijder alles wat in het mes verklemd zou hunnen geraken of het mes zou hunnen beschadigen en ernstige lichamelijkke letsels zou hunnen verroorzaken aan de bediener (kabels, elektrische draden, koorden, enz...).
• Wees steeds bewust van wat er zich rondon u bevindt en let op möglichke risico's waar u zich Niet bewust van zou+kennen+zijn wegens het lawaai van de machine.
• Om brandgevaar te voorkomen, de machine Niet met warme motor achechterlaten op bladeren of droog gras.

2.3 Tijdens HET GEBRUIK

Werkzone

• Gebruik de machine Niet in omgevingen met gevaar op ontploffing, in aanwezigheid van ontvlambare vloeistoffen, gas of stof. De elektrische gereedschappen genereren vonden die stof of dampen können doen ontvlammen.
• Enkel bij daglicht of met goed kunstmatig Licht en bij goede zichbaarheid reinigen.
• Verwijder Personen, kinderen en dieren uit de werkzone. De kinderen要去en onder toezicht van een andere volwassene staan.
• Zorg ervoor dat de andere personen zich op een afstand van minstens 15 meter uit de actieradius van de machine bevinden.
• Vermijd zoveel möglich te werken op een natte of glibberige grond, of in ieder geval op te oneffen of steile terreinen die de stabiliteit van de bediener tijdens het werken Niet{kunnen garanderen.
• Stel de machine Niet bloot aan regen of vochtige omgeving. Water dat in gereedschap sijpelt, verhoogt het risico op elektrische schokken.
• Let bijzonder goed op de onregelmatigheden van het terrein (drempels, geulen), op de hellingen, op verborgen bevaren en op de aanwezigheid van eventuele hindernissen die de zichtaarheid zouden können beperken.
• Wees zeer voorzichtig nagij ravijnen, grachten of vrijken.
• Let goed op het verkeer, wonneer de machine zich bij de staat gebruikt worden.
• Let op nabij elektrische kabels onder spanning.

Gedrag

• Tijdens het werk要去 de machine alsijd stevig vastgehonden worden met beiden handen.

• Houd het elektrisch werktuig enkel vast bij de geïsoleerde oppervlakken van de handgrepen, aangezien het mes in aanraking zou+kunnen komen met verborgen kabels. De aanraking van het snijmes met een kabel onder spanning kan de metalen delen van de machine onder spanning zetten en een elektrashock aan de bediener veroorzaken.

• Voorkom met het lichaam in contact te komen met geaarde oppervlakken, zoals buizen, radiatoren, keukens of koelkasten. Het risico voor elektrische schokken vermindert wanner het lichaam geaard is.

• Neemijdens het gebruik een vaste en stabiele positie aan en wees altijd voorzichtig.
• Vermijd het gebruik van ladders en onstabiele platformen.
• Loop nooit, maar stap.
• Houd als het gebruik van de machine.
• Let op: de messen blijven ook na het stilvallen van de motor nog enkele seconden in beweging.

• Let erop dat de messen nicht hevig botsen met vreemde lichamen en let op eventueel wegpringend materiaal veroorzaakt door het draaien van de messen.

• In geval van breuken of incidenten tijdens het werk, dient men de motor onmiddelijk stil te zetten en de machine te verwijderen om geen verdere schade te berokkenen; in geval van ongevalten met personlijke letsels of letsels aan derden, dient men onmiddelijk de meest geschikte eerste-hulp-procedures te volgen voor de situatie en zich tot een gezondheidsstructuur terichten voor de nodige zorgen. Verwijder zorgvuldig eventuele resten die schade of letsels aan Personen of dieren hunnen veroorzaken indien ze onopgemerkt blijven.

• Langdurige blootstelling aan trillingen kan neuro-vasculaire letsels en problemen veroorzaken (ook bekend onder de naam "fenomeen van Raynaud" of "witte hand"), vooral bij Personen met circulatiestoornissen. De symptomen können betrekking hebben op de handen, de polsen en de vingers, met verlies van gevoeligheid, loomheid,jeuk, pijn, verkleuring of structurele wijzigingen van de huid. Deze effecten+kunden versterkt worden door een lage omgevingstemperatuur en/of een overdreven druk op de handgreep. Wanner deze symptomen optreden, moet de machine minder lang gebruikt worden en is het noodzakelijk een arts te raadplegen.

Beperkingen voor het gebruik

• De machine mag nicht gebruikt worden door Personen die nicht in staat+zijn om het stevig met beiden handen vast te houden en/ofijdens het werk in stabel evenwicht op hun benen te staan.
• Gebruik de machine nooit indien de beschermingen beschadigd zijn, ontbreken of nicht correct geplaatst�.

• Gebruik het elektrisch gereedschap indien de schakelaar hem nicht correct kan in- en uitschaken. Een elektrisch gereedschap dat Niet bediend kan worden met de schakelaar is gevaarlijk en要去 gerepareerd worden.

• De aanwezige veiligheidsinrichtingen/ microschakelaars Niet uitschakelen, aftschakelen, verwijderen of schenden.
  Overbelast de machine Niet en gebruik geenkleine machine om zware werken te verrachten; het gebruik van een machine met aangepaste afmetingen za de risico's beperken en de kwaliteit van het werk verbeteren.

2.4 ONDERHOUD, STALLING

Regelmatig onderhoud en een correcte stalling garanderen de veilighheid van de machine en het niveau van de performance.

Onderhoud

• Gebruik de machine nooit als er onderden versleten of beschadigd zijn. De defecte of beschadigde onderden要去en verrangen en Niet gerepareerd worden.
• Het niveau van geluid en trillingen als aangegeven in deze handleiding, zich maximale waarden voor het gebruik van de machine. Het gebruik van een Niet gebalanceerd Snoei-element, een overdreven sleidid van de beweging en gebrekig onderhoud hebben een negatieve invloed op het geluidsniveau en op de trillingen. Bijgevolg is hetoodzakelijkpreventieve maatregelen te treffen om mogelijk schade ten gevolge van een hoog geluidsniveau en stress van trillingen te vermijden; zorg voor het onderhoud van de machine, draag gehoorbescherming, maak pauzesijdens het werk.

Stalling

• Laat geen holders met restmaterialiaal in een gesloten ruimte, om het risico op brand te voorkomen.

2.5 ACCU/ACCULADER

BELANGRIJK De hierna volgende
veiligheidsnormen vervolledigen de
veiligheidsvoerschriften aangegeven in de
specifieke handleiding van de accu en van de
acculader die bij de machine geleverd worden.

• Gebruik voor het laden van de accu enkel de door de fabrikant aanbevolen acculaders. Een nicht geschikte acculader kan leiden tot elektrashock, oververhitting of lekken van de corrosieve vloeistof van de accu.
• Gebruik enkel de specifieke accu's die voor uw toestel voorzien zijn. Het gebruik van andere accu's kan leiden tot letsels en risico op brand.
• Verzeker u ervan dat het toesteluitgeschakeld is vooraleer er een accu in teplaatsen.

Een accu in een elektrisch toestelplaatsen kan brand veroorzaken.

• Houd de Niet gebruekte accu ver van kantoorklemmetjes, muntstukken, sleutels, spijkers of andere keine metalen voorwerpen die een kortsluiting van de contacten zonden hunzeroorzaken. Een kortsluiting van de contacten van de accu kan tot brand leiden.
• Gebruik de acculader Niet in een omgeving waar er stoom aanwezig is, met ontvlambare materialen of op gemakkelijk ontvlambare oppervlakken zoals papier, stof, enz. Tijdens het opladen, worden de accu opgewarmd en zou brand können veroorzaken.
• Tijdens het vervoer van de accu's, moet men er op letten dat de contacten onderling Niet in contact komen, en dat er geen metalen houders gebruikt worden voor het vervoer.

De milieubescherming moet een belangrijk en prioritair aspect vormen voor het gebruik van de machine, ten gunste van de civiele samenleving en de omgeving waarin we leven.

• Wees geen storend element voor uw buren. Gebruik de machine enkel op redelijkke uren (niet 's ochtends vroeg of 's avonds LAST Wonneer dit andere Personen zou hunnen storen).
• Volg nauwgezet deplaatselijkke normen voor het verwerken van de verpakking, accu's, versleten delen of eender welk element met een sterke invloed op het milieu; dit afval mag Niet met de huisafval weggeworpen worden, maar moet gezcheideren worden en aan speciale verzamelcentra toevertrouwd worden, die de recyclage van de materialen zullen verzorgen.
• Volg nauwkeurig de lokale normen op voor de afdanking van het afval
• Bij het buiten bedrijf stellen van de machine, mag deze nooit in het milieu achtergelaten worden maar要去 een container park gebracht worden, volgens de geldendeplaatselijkne normen.

Gooi elektrische apparatuur nicht bij het gewoon huishoudelijk afval. Volgens de Europese Richtlijn 2012/19/EG inzake elektrisch en elektronisch afval en de toepassing ervan overeenkomstig

de nationale wetgeving, moet de afgedankte elektrische apparatuur apart ingezameld worden voor recyclagedoeleinden. Indien de elektrische apparatuur afgedankt worden op een afvalpark of in de ondergrond,+kunnen de schadelijke stoffen de waterlaag bereiken en in de voedingsketenterecht komen, met nadelige gevolgen voor uw gezondheid en welzijn. Neem voor meer informatie over de afdanking van dit product contact op met de instantie die bevoegd is voor de verwerking van het huishoudelijk afval of raadpleeg uw Verkoper.

Li-ion

Aan het einde van hun levensduur, moet men de accu's met de nodige zorg voor het milieu afdanken. De accu bevat materialen die gevaarlijk zijn voor U en voor de omgeving. Ze要去 verwijderd

worden en geschienen ingezameld worden nabij een structuur die lithium-ion-accu's aanvaardt.

De geschienen inzameling van gebruekte producten en verpakkingen staat recycling en hergebruik van de materialen toe. Het hergebruik van gerecycleerd materiaal helpt de verruiling van het milieu te voorkomen ndert de vraag maar grondstoffen.

3. LEER DE MACHINE KENNEN

3.1 BESCHRIJVING MACHINE EN BEOOGD GEBRUIK

Deze machine is een tuingereedschap en met name een draagbare heggenschaar met accutoevoer.

De machine bestaat hoofdzakelijk uit een motor die een snoei-inrichting inschakelt.

De bediener kan de belangrijkste commando's bedieren terwijl hij steeds op veilige afstand van de draaiende delen blijft.

3.1.1 Voorzien gebruik

Deze machine is ontworpen en gebouwd voor:

• het snijden en bijwerken van struiken en hegger, bestaande uit struikgewas metkleine takjes (doorsnede nicht meer van 15mm );
• gebruik door een enkele bediener.

3.1.2 Onjuist gebruiK

Eender welt ander gebruik, dat afwijk van wat hierboven beschreiben is, kan gevaarlijk zijn en schade berokkenen aan Personen en/of zaken. De volgende situates behoren tot het onjuist gebruik (bijvoorbeeld, maar Niet uitsluitend):

• maaien van gras in het algemeen en in het bijzonder in de nabijheid van stoepranden;
• kleinsnijden van materiaal voor compostering;
• snoeiwerken;
• gebruik van de machine met de snoei-inrichting boven de schouderhoogte van de bediener;
• gebruik van de machine voor het snijden van Niet plantaardig materiaal;
• het gebruik van andere Snoei-inrichtingen dan diegene die vermeld�in de tabel

"Technische gegevens". Gevaar voor ernstige verwondingen en kwetsuren;

• gebruik van de machine door meer dan een persoon tegelijk.

BELANGRIJK Het onjuist gebruik brengt verval van zowel de garantie als de aansprakelijkheid van de fabrikant teweeg waardoor de gebruiker zich verantwoordelijk is voor schade of letsel die hijzelf of anderen oplopen.

3.1.3 Type gebruiker

Deze machine is bestemd voor gebruik door consumpenten, d.w.z. door Niet professionele bedieners. Ze is bestemd voor 'hobby-gebruik'.

3.2 VEILIGHEIDSSIGNALEN

Er zijn verschillende symbolen op de machine aanwezig (Afb. 2). Hun taak is de bediener te herinneren aan het gedrag dat hij要去 aanhonden om de machine met de nodige aandacht en voorzichtigheid te gebruiken.

Betekenis van de symbolen:

LET OP! GEVAAR! Indien dezemachine Niet correct gebruktwordt, kan ze gevaarlijk zich voor de bediener en voor anderen.

LET OP! Voordat u deze machine in gebruik neemt eerst de gebruiksaanwijzingen lezen.

Gehoorbescherming en brillen dragen.

Dikke anti-sliphandschoenen dragen.

Nietblootstellen aan derenge (of vocht)

GEVAAR VOOR WEGSPRINGENDE

DELEN! Let goed op voor可想而知.
mogelijkwegschemieten van
material,veroorzaakt door
het maaimechanisme, die
ernstige schade kan berokkenen
aan personen of zaken.

GEVAAR VOOR WEGSPRINGENDE DELEN! Houd personen of huisdieren minstens 15 meter uit de buurtijdens het gebruik van de machine!.

Gevaar voor snijwonden! Houd handen en voeten op afstand van de messen.

Klasse II Dubbele isolatie

BELANGRIJK De beschadigde of onleesbaar geworden labels moeten verrangen worden. Vraag neue labels aan uw eigen geauthoriseerd Dienstcentrum.

3.3 IDENTIFICATIELABEL PRODUCT

Het identificatielabel van het product geeft de volgende gegevens aan (Afb. 1):

1. CE-conformiteitsteken
2. Naam en adres van de fabrikant
3. Geluidsniveau
4. Artikelcode
5. Machinetype
6. Serienummer
7. Bouwjaar
8. Voedingsspanning

Schrijf de identificatiegegevens van de machine in de vakjes op het label aan dechterkant van de omslag.

BELANGRIJK Gebruik de identificatiegegevens die aangegeven zijn op het identificatielabel van het product bij ieder contact met de geauthoriseerde werkplaats.

BELANGRIJK Het voorbeeld van de verklaring van overeenstemming bevindt zich op de LASTE pagina's van de handleiding.

3.4 BELANGRIJKSTE ONDERDELEN

De machine bestaat uit de volgende hoofdonderdelen, met de volgende functies (Afb.1):

A. Motor: geeft de beweging aan de snoei-inrichting.
B. Mes (Snoei-inrichting): dit is het element dat de vegetatie snijdt.
C. Voorste handgreep: staat de bediening van de machine toe; op de handgreep bevindt er zich een veiligheidsschakelaar.
D. Achterste handgreep: staat de bediening van de machine toe; op de handgreep bevinden zich de belangrijkste bedieningscommando's.
E. Mesbescherming (voort het vervoer en de verplaatsing van de machine): beschermt gegen ongewilde aanraking van het maaimechanisme, wat ernstige letsels zou konnenveroorzaken.
F. Accu (op aanvraag leverbare accessoires, par. 16.1): inrichting die elektrische energia verschaft aan het gereedschap; de kenmerken en de gebruiksnormen ervan zich in een specifieke handeiding beschreiben.
G. Acculader (op aanvraag leverbare accessoires, par. 16.2): inrichting voor het opladen van de accu; de kenmerken en de gebruiksnormen ervan zich in een specifie handleiding beschreven. Er zich twee acculader-modellen beschikbaar: G1 (snelle acculader); G2 (standaard acculader).
H. Accuhouder (op aanvraag leverbaar accessoire, par. 16.3): voor de zitting van de accu's.
I. Aansluitkabel: kabel voor de aansluiting van de machine op de accuhoender.
J. Accusimulator (op aanvraag leverbaar accessoire, par. 16.4): inrichting die, indien in de zitting van de machine geplaatst, het gebruik van de accuholder möglichk maakt.

4. UITPAKKEN

BELANGRIJK De in ache te nemen
veiligheidsnormen worden beschreiben in
hst. 2. Neem deze aanwijzingen strikt in ache om
geen ernstige risico's of bevaren te lopen.

Het uittpakken moet uitgevoerd worden op een vlakke en stevige ondergrond, met voldoende ruimte voor de verplaatsing van de machine en de verpakkingen, en steeds met behulp van de geschikte instrumenten.

1. Open de verpakking voorzichtig, let erop geen onderdelen te verliezen.
2. Raadpleeg de documentatie in de doos, inclusief deze gebruiksaanwijzingen.
3. Haal de machine uit de doos.
4. Voer de doos en de verpakkingen af volgens deplaatselijke normen.

5. MONTAGE

5.1 UITRUSTING ACCUHOUDER (INDIEN VOORZIEN)

De accuhoender is al geassembleerd (Afb. 1.H), en kan losgekoppeld worden van de bredels (Afb. 3) en dus handmatig verplaatst worden. Om de accuhoender los te koppelen, moet op de twee bovenste knappen (Afb. 3.A) gedrukt worden. De zittingen van de accu's bevinden zich aan beiden kanten van de zak (Afb. 4) Aan de rechtter kant van de zak is het volgende aanwezig:

-kabelaansluiting (Afb.5.A)
accuschakelaar (Afb.5.B)
- USB-aansluiting voor het opladen van andere apparaten (bijv. zaktelefoons) (Afb. 5.C).

Om de aanwezigheid van een vrij kabel te vermijden, zich er aan beiden zichden en aan de achterkant doorgangen waar de stroomkabel doorheen kan worden geleid.

6. BEDIENINGSELEMENTEN

6.1 VEILIGHEIDSKNOP (IN/ UITSCHAKELINRICHTING)

Door op deutsche toets te drukken, worden het elektrisch circuit van de machine in- en uitgeschakeld (Afb. 6.A).

Een brandende led: het elektrisch circuit van de machine is ingeschakeld (Afb. 6.B). De machine is maar voor gebruik. Beide leds branden: de machine is in bedrijf.

Gedoofde leds: het elektrisch circuit is volledig uitgeschakeld.

BELANGRIJK Plaatstijdens de verplaatsingen nooit de vinger op de knop om te vermijden de machine onbedoeld in te schakelen.

Het icoontje "Let op" (Fig. 6.F) Licht op in geval van storing in de machine (raadpleeg de tabel Identificatie problemen, par. 15).

Staat toe het mes in te schakelen en de slelheid ervan te regelen.

De snoei-inrichting (Afb. 1.B) kan enkel ingeschakeld worden wonneer men de bedieningshendel van het mes (Afb. 6.C) en de veiligheidsschakelaar (Afb. 6.D) tegelijkkertijd indrukt.

De snoei-inrichting stop automatisch wanner de hendel of de veiligheidsschakelaar losgelaten worden.

6.3 VRIJGAVEHENDEL ACHTERSTE HANDGREEP

Met de vrijgavehendel (Afb. 6.E) kan de achechterste handgreep (Afb. 1.D) in 3 verschillende standen worden bijgesteld ten opzichte van de sneoi-inrichting, om snoeiwerk aan heggen te vergemakkelijken.

De afstelling van de handgreep moet uitgevoerd worden met de veiligheidsknop uiftgeschakeld (lichtje uit).

7. GEBRUK VAN DE MACHINE

BELANGRIJK De in acht te nemen

veiligheidsnormen worden beschreiben in hst. 2. Neem deze aanwijzingen strikt in acht om geen ernstige risico's of gevaren te lopen.

7.1 VOORAFGAANDE WERKZAAMHEDEN

Alvorens te beginnen met werken dieren er enkele controles en handelingen uitgevoerd te worden om er zeker van te+zijn dat het werk op de meest nuttige en veilige manier zal verlopen.

Plaats de machine horizontal en stevig op het terrein.

7.1.1 Controle van de accu

De machine worden zonder accu geleverd.

Koop een accu met een geschikt vermogen voor de werkbehoeften en laad deze volledig op, volgens de aanwijzingen in de handleiding van de accu. De lijst van de voor deze machine gehomologeerde accu's bevindt zich in de tabel 'Technische Gegevens'.

Voor eender welt gebruik:

• de status van de accu controleren volgens de aanwijzingen in de handleiding van de accu.

7.1.2 Afstelling van de handgreep

Voer deze werkzaamheid uit met de gheidsknop uitgeschakeld (lichtje uit).

1. Trek de vrijgavehendel van dechterste handgreepchteruit (Afb.7.A);
2. Iaat de achterste handgreep draaien (Afb. 7.B);
3. de ontgrendelingshendel (Afb. 7.A) loslaten;
4. Iaat de handgreep draaien tot hij in de gewennen positie vastklikt.

BELANGRIJK Controller, alvorens de machine te gebruiken, of de vrijgavehendel weer geheel maar de vergrendelingsstand is teruggekeerd en of dechterste handgreep goed stabel is.

Tijdens het werk moet de achechterste dgrep reel verticaal staan, ongeacht stand van de snoei-inrichting.

7.1.3 Gebruik van de accuhouder (indien voorzien)

1. Plaats de accu in een van de zittingen van de accuhouder (Afb. 4) en duw aan tot u een "klik" hoort die aangeeft dat de accu op zich positie vast zit en het elektrisch contact verzekerd is;
2. Sluit de kabel aan op de houder in de specifieke aansluiting (Afb. 5.A) en draai tot u een "klik"hoort die aangeeft dat de accu op zich positie vast zit en het elektrisch contact verzekerd is;
3. regel de bretellen en sluit het draagstel vooraan (Afb. 8).

7.2 VEILIGHEIDSCONTROLES

Voer de volgende veiligheidscontroles uit en controllerer of de resultaten overeenstemmen met wat aangegeven is in de tabellen.

Voer steeds de veiligheidscontrole, poraleer de machine te gebruiken.

7.2.1 Algemene controle

Object Resultaat
Handgrepen (Afb. 1.C, Afb. 1.D) en beschermingen	Gereinigd, afgedroogd, correct en stevig aan de machine bevestigd
Schroeven op de machine en op het mes	Goed vastgedraaid (niet los)
Doorgangen van de koellucht	Niet verstopt
Mes (Afb. 1.B) Scherp, zonder	tekens van beschadiging of slijtage
Beschermingen Ongeschonden	n, nicht beschadigd.
Accu (Afb. 1.F) Geen schade	aan het omhulsel, geen lekken van vloeistoffen
Machine Geen tekens van	beschadiging of slijtage
Elektrische kabels Alle isolatie	is intact. Ongeschonden om vonden te vermienden
Bedieningshendel mes (Afb. 6.C), veilheidsschakelaar (Afb. 6.D)	De beweging moet vrij,zijn, zonder verklemmingen.
Rijtest Geen abnormale trillingen	Geen abnormaal geluid

7.2.2 Test Werking van de machine

Actie Resultaat
1. Plaats de accu in+zijn zitting (Afb. 10.A);2. druk op deveiligheidsknop (Afb. 9.A)	Het groene lichtje moet gaan branden (elektrisch circuit ingeschakeld) en de snoei-inrichting mag nicht bewegen
De machine opstarten(par. 7.3);1. gelijktijdig bedieningshendel van het mes (Afb. 9.B) en deveiligheidsschakelaar (Afb. 9.C) inschaken;2. de bedieningshendel van het mes (Afb. 9.B) of deveiligheidsschakelaar (Afb. 9.C) loslaten	1. Het mes moet bewegen2. De commando's moeten automatisch en snel maar de neutrale stand terugkeren en het mes moet stilvallen
1. Met het mes ingeschakeld, de vrijgavehendel van dechyterste handgreep achteruitpekken (Afb. 7.A)	1. Het mes moet stilvallen

Indien eender welke van deze resultaten verschlit van wat aangegeven is in de volgende tabellen, mag de machine Niet gebruikt worden! Breng de machine waar een Dienstcentrum voor de nodige controles en herstelling.

7.3 STARTEN

7.3.1 Start met accu

1. Verwijder de mesbeschemming (Afb. 1.E) (indien gebruikt);

2. zorg ervoor dat het mes Niet in aanraking komt met het terrein of met andere voorwerpen;

3. plaats de accu correct in+zijn zitting (Afb. 10.A);

4. druk op de veiligheidsknop (Afb. 9.A);
5. schakel gelijktijdig de bedieningshendel van het mes (Afb. 9.B) en de veiligheidsschakelaar (Afb. 9.C) in.

7.3.2 Start met accurimulator (indien voorzien)

1. Blijf stil en stabel staan;
2. zorg ervoor dat het mes Niet in aanraking komt met het terrein of met andere voorwerpen;
3. plaats de accusimulator correct in zich zitting op de machine (Afb.10.J)
4. maak de aansluitkabel vast aan de accusimulator (Afb.10.l)
5. selecteer de te activeren accu via de schakelaar (Afb. 5.B)
6. druk op de veiligheidsknop (Afb. 9.A)
7. schakel gelijktijdig de bedieningshendel van het mes (Afb. 9.B) en de veiligheidsschakelaar (Afb. 9.C) in

7.4 HET WERK

Doe als volgt om met de machine te werken:

• houd de machine steeds stevig vast met twee handen, houd de snoei-inrichting onder de schouderhoogte;

Verwijder het afgesneden materiaal Niet en houd het materiaal dat gesneden moet worden Niet vast terwijl het mes in bedrijf is. Verzeker u ervan dat de veiligheidsknopuitgeschakeld is (lichtje uit) wanner u het gemaaide materiaal weghaalt.

OPMERKING Tijdens het werk, is de accu tegen volledige ontlading beschermd door een beschemmingssystem dat de machine uitschakelt en de werking ervan blokkeert.

OPMERKING De machine schakelt, indien ingeschakeld, na een minuut van inactiviteit automatisch uit.

7.4.1 Werktechnieken

Het is altiijd wenselijk eerst de twee verticale zichden van de heg te snijden en pas dan de bovenkant.

OPMERKING De autonomie van de accu (en dus de oppervlakte van de vegetatie die gesneden kan worden alvorens de accu weeer op te laden) worden beinvloed door verschillende factoren, beschreiben in (par. 8.2.1).

7.4.1.a Vertical snijden

Snij met een boogvormige beweging van onder\ aar boven, waar bij het mes zo ver möglichk van\ het lichaam gezhonden moet worden (Afb. 11).

7.4.1.b Horizontaal snijden

De beste resultaten worden bekomen met het meslicht overhelfend (5^ - 10^) in de snijrichting, met een boogvormige, langzame en constante beweging, vooral bij bijzonder dichtgegoede heggen (Afb. 12).

7.4.2 Suggesties voor het gebruik

Indien de messenijdens het gebruik geblokkeerd geraken of verklemd geraken tussen de takken van de heg:

1. de machine onmiddelijk stopzetten (par. 7.5);
2. wachten tot de snoei-inrichting volledig stil staat;
3. de accu verwijderen (par. 8.2.2);
4. Het verklemde materiaal verwijderen.

7.4.3 Smering van de messenijdens het werk

Indien de snoei-inrichting teveel verhitijdens het werk,要去en de binnenoppervlakken van de messen gesmeerd worden (par. 8.4).

Deze werkzaamheid moet uitgevoerd worden bij stilstaande machine, en met de accu uit zich zitting (par. 8.2.2).

7.5 STOPPEN

• laut de mes-bedieningshendel (Afb. 9.B) of de veiligkeitsschakelaar (Afb. 9.C) los;
• de veiligheidsknop uitschakelen (lichtjeuit) (Afb.9.A).

Na de machine stoppez te hebben, moet men enkele seconden wachten vooraleer de snoei-inrichting tot stilstand kommt.

De machine steeds stoppen:

-ijdens verplaatsingen:tussen werkzones.

Houdijdens de verplaatsingen nooit de vinger op de veiligheidsknop om te vermijden de machine ongewild in te schakelen.

7.6 NA HET GEBRUIK

7.6.1 Na het gebruik met de accu

• De accu UIT zichting te halen en opladen (par. 8.2.2).
• De mesbescherming (Afb. 1.E) aanbrengen bij stilstaande Snoei-inrichting.
• Laat de motor eerst afkoelen voor de machine in elkweillekeurige ruimte op te bergen.
  Reinig de machine (par. 8.3).
• Controller of er geen onderdelen los of beschadigd zijn. Vervang, indien nodig, de beschadigde onderdelen en klem eventuele schroeven en moeren die losgekomen zijn waar vast of neem contact op met het geauthoriseerde Dienstcentrum.

7.6.2 Na het gebruik met accusimulator (indien voorzien)

1. Positioneer de keuzeschakelaar van de accuholder (Afb. 5.B) op "OFF";
2. verwijder de accusimulator van de machine (Afb. 13.J);
3. verwijder de accuholder;
4. koppel de aansluitkabel los van de accusimulator (Afb.13.I) en van de zak (Afb.5.A)
5. haal de accuuit de zak (Afb. 14) en laad ze op (par. 8.2.2);
6. Iaat de motor eerst afkoelen voor de machine in elke willekeurige ruimte op te bergen;
7. reinig de machine (par. 8.3);
8. Controller of er geen onderdelen los of beschadigd zichn. Vervang, indien nodig, de beschadigde onderdelen en klem eventuele schroeven en moeren die losgekomen zichn weeer vast of neem contact op met het geauthoriseerde Dienstcentrum.

BELANGRIJK Verwijder steeds de accu (par. 8.2.2) en monteer de mesbescherming elke keer wanner de machine ongebruikt of onbewaakt achtergelaten worden.

8. GEWOON ONDERHOUD

8.1 ALGEMEEN

BELANGRIJK De in acht te nemen veiligheidsnormen worden beschreiben in hst. 2. Neem deze aanwijzingen strikt in acht om geen ernstige risico's of bevaren te lopen.

Vooraleer eender welke ingreep voor onderhoud aan te vangen:

• Breng de machine;
• de accu UITং zitting te halen en opladen (par. 8.2.2);
• Breng de mesbescherming aan wanner de Snoei-inrichting stil staat (tenzij aan het mes zich gewerkt要去en);
• laat de motor eerst afkoelen voor de machine in elke willekeurige ruimte op te bergen;
• draag geschikte kledij, werkhandsschoenen en een beschemende bril;

• lees de desbeteffende instructies.

• De frequently en de soorten ingrepen zijn samengevat in de "Tabel Onderhoud" (zie hst. 14). Het doel van de tabel is om uw machine een optimale conditie te latenten behonden. Hierin staan de voornaamste ingrepen en de tiijden waarop ze uitgevoerd要去en worden. Voer de desbetreffende handeling UIT in functie van de eerstkomende vervaldatum.

• Het gebruik van Niet originele wisselstukken en toebehoren kan negatieve gevolgen hebben op de werkking en de verilgheid van de machine. De fabrikant wijst alle aansprakelijkheid af in geval van schade of letselsveroorzaakt door die producten.
• De originele wisselstukken worden geleverd door de geautoriseerde Dienstcentra en wederverkopers.

BELANGRIJK Alle werkzaamheden voor onderhoud en afstelling die Niet in deze handleiding beschreibenন,zijn,moeten uitgevoerd worden door uw Wederverkoper of door een gespecialiseerd Centrum.

8.2 ACCU

8.2.1 Autonomie van de accu

De autonomie van de accu (en dus de oppervlakte van de vegetatie die bewerkt kan worden alvorens de accu waar op te laden) hangt hoofdzakelijk af van:

a. omgevingsfactoren, die leiden een grotere energiebehoefte:

• snijden/bijwerken van zeer ditke of vochtige hegger;
• snijden/bijwerken van struiken met te große takken;

b. gedrag van de bediener, die moet vermijden:

• de machine vaak aan- en uit te schakelen tijdens het werken;
• gebruik van een Niet geschikte snijtechniek voor het werk dat要去 uitgevoerd worden (par. 7.4.1);
• een nicht geschikte snijnselheid voor de condities van de heg die gemaaid moet worden.

Om de autonomie van de accu te optimaliseren, raadt men aan:

• de heg te snijden wanseer ze droog is;
• een geschikte snijsnelheid in te stellen voor de condities van de struik;
• de juiste techniek te gebruiken voor het werk dat moet uitgevoerd worden.

Indien men de machine met langere werkbeurten
wenst te gebruiken dan wat möglichk is
met de standard-accu, kan men:

• een tweede standard-accu kopen om de platte accu onmiddelijk te verrangen, zonder de continuiteit in het gedrang te brengen;
• een accu kopen met grotere autonomie dan de standard-accu (par. 16.1).

8.2.2 Verwijdering en opladen van de accu

1. Druk op de blokkeerknop in de accu op de machine (Afb. 13.A) of op de zak (Afb. 14. A) (indien voorzien);
2. verwijder de accu van de machine (Afb. 13.B) ofuit de accuhouder (Afb. 14.B) (indien voorzien);
3. plaats de accu (Afb. 15.A) in de houder van de acculader (Afb. 15.B);
4. sluit de acculader (Afb. 15.B) aan op een stopcontact met een spanning als aangegeven op het schildje;
5. laad de accu volledig op, en volg hierbij de in het instructieboekje van de accu / acculader opgevoerde aanwijzingen.

OPMERKING De accu is voorzien van een bescherming die de herlading ervan verhinder indien de omgevingstemperatuur Nietussen 0 en +45^ is.

OPMERKING De accu kan op eender welt moment, ook gedeelelijk, opgeladen worden, zonder risico op beschadiging.

8.2.3 Hermontage van de accu op de machine

1. verwijder de accu (Afb. 16.A)uit+zijn zitting in de accrulader (vermijd de accu te lang in de oplader te lien, na verrollediging van de lading);
2. de acculader (Afb. 16.B) afkoppelen van het elektrisch netwerk;
3. plaats de accu in de zitting op de machine (Afb. 10.A) of in een van de zittingen van de accuhouder (Afb. 4) (indien voorzien)
4. duw de accu aan tot u een "klik" hoort die aangeeft dat de accu op zich positie vast zit en het elektrisch contact verzekerd is.

8.3 REINIGING VAN DE MACHINE EN VAN DE MOTOR

Houd de machine, en in het bijzonder de motor vrij van resten bladeren, takken of teveel vet, om het risico op brand tot een minimum te herleiden.

• Reinig de machine steeds na gebruik met een schone en met een neutraal reinigingsmiddel bevochtigdoek.
• Verwijder alle sporen van vochtigheid met een zachte en droge doek. Vochtigheid kan leiden tot risico op elektrocutie.
• Gebruik geen agressieve reinigingsmiddelen of oplosmiddelen om de plastic delen of de handgrepen te reinigen.
• Gebruik geen waterstralen en vermijd de motor en de elektrische onderdelen nat te make.
• Om oververhitting en schade aan de motor of aan de accu te vermijden, moet men zich er steeds van verzekeren dat de zuigroosters van de koellucht schoon en vrij van afval+zijn.

8.4 REINIGING EN SMERING VAN DE SNOEI-INRICHTING

Na iedere werkssessie, is het raadzaam de messen te reinigen en in te smeren, om de werkzaamheid en de duur ervan te verhogen:

Raak de Snoei-inrichting Niet aan voordat de accu verwijderd is en de snoei-inrichting volledig stilstaat.

• Plaats de machine horizontal en stevig op het terrein.
• Reinig de messen met een droge doek en gebruik een borstel in geval van hardnekig vuil.
• Smeer de messen door een dunne laag specifieke olie, bij voorkeur van een Niet verruilend type, op de bovenste rand van het mes, aan te brengen.

8.5 MOEREN EN SCHROEVEN VOOR BEVESTIGING

• Houd de schroeven en moeren goed vastgedraaid, om er zeker van te zichn dat de machine altijd veilig werkt.
• Controller regelmatig of de handgrepen stevig bevestigd zich.

9. BUITENGEWOON ONDERHOUD

9.1 BUITENGEWOON ONDERHOUD VAN DE SNOEI-INRICHING

Raak de snoei-inrichting Niet aan totdat de accu verwijderd is en de snoei-inrichting volledig stilstaat.

Indien de messen overeenkomstig de instructies gebrukt worden, is er geen onderhoud of slijpen benodigd.

9.1.1 Controle

Controller regelmatig of de messen nicht geplood, beschadigd of versleten zich en of de schroeven degelijk zich vastgedraaid.

Er is geen afstelling vereist van de afstand tussen de messen, aangezien de vrije ruimte vooraf bepaald worden in de fabriek.

9.1.2 Bijslijpen

De messen要去en geslepen worden wanner ze minder goed werk leveren en de takken makkelijk geklemd raken.

Om veiligheidsredenen, raadt men aan het slijpen te lately uitvoeren door een gespecialiseerd centrum dat over de juiste bekwaamheid en werktuigen beschikt om deze handeling uit te voeren, zonder risico het mes te beschadigen en het gebruik ervan onveilig te make.
Een mes met versleteen snijvlak moet nooit worden geslepen, maar.altijdervangen.

9.1.3 Vervanging

Het mes dient nooit gerepareerd te worden, maar要去vangen worden zodiaeerste sporen van breuk vastgesteld worden of de vijllimiet overschreden is. Om veiligheidsredenen, raadt men aan de verranging door een gespecialiseerd centrum te lately uitvoeren.

Op deze machine is het gebruik voorzien van messen met de code die aangegeven is in de tabel Technische Gegevens.

Gezien de ontwikkeling van het product,+kunnen de messen aangegeven in de "Technische Gegevens" in de loop van de是怎样ervangen worden door andere, met soortgelijke eigenschappen voor wat betreft verwisselhaarheid en functionele veiligheid.

10.STALLING

BELANGRIJK De veiligheidsnormen dieijdens de berging in acht genomen要去en worden, zich beschreiben in par. 2.4. Neem deze aanwijzingen strikt in acht om geen ernstige risico's ofGeVaren te lopen.

10.1 STALLING VAN DE MACHINE

Wanner de machine gestald moet worden:

1. de accu uit zich zitting te halen en opladen (par. 8.2.2);
2. de mesbescherming teplaatsen wanneer de snoei-inrichting stil staat;
3. laat de motor eerst afkoelen voor de machine in elke willekeurige ruimte op te bergen;
4. reinig de machine (par. 8.3);
5. Controller of er geen onderdelen los of beschadigd zich. Vervang, indien nodig, de beschadigde onderdelen en klem eventuele schroeven en moeren die losgekomen zich weer vast of neem contact op met het geauthoriseerde Dienstcentrum.;
6. Berg de machine op:

-in een droge omgeving;
-beschermd gegen slechte weersomstandigheden;
- buiten bereik van kinderen;
- na zich ervan verzekerd te hebben de sleutels of gereedschappen die voor het onderhoud gebruikt werden, verwijderd te hebben.

De accu moet in op een schaduwrijke, frisse plaats bewaard worden, waar er geen vochtigheid is.

OPMERKING In geval van langdurig nichtgebruik, moet men de accu om de twee maanden opladen, om de duur ervan te verlungen.

11. HANTERING EN TRANSPORT

Telkens wanseer de machine verplaatst of vervoerd moet worden, is hetoodzakelijk:

• de machine stopzetten (par. 7.5);
• de accuuitzijn zittingte halen en opladen (par. 8.2.2);
• de mesbescherming teplaatsen wanneer de snoei-inrichting stil staat;
• stevige werkhandsschoenen dragen;
• de machine alleen vast te nemen aan de handgrepen en de snoei-inrichting in de richting gegenover de loop- of rijrichting te houden.

Wanner men de machine met een wagon vervoert, moet men:

• de machineijdens het vervoer goed met touwen of kettingen bevestigen;
• de machine zoplaatsen dat ze geen gevaar veroorzaakt.

12. ASSISTENTIE EN HERSTELLINGEN

Deze handleiding verstrekt alle gegevens die u nodig hebt om de machine te kuren gebruiken en om er op de juiste manier eenvoudige onderhoudswerkzaamheden aan te kuren verrichten, die de gebruiker zich kan uitvoeren. Alle afstellingen en onderhoudshandelingen die nicht beschreibenন zich in deze handleiding要去en uitgevoerd worden door uw Verkoper of in een gespecialiseerd Centrum dat beschikt over de nodige kennis en uitrustingen om de werken correct uit te voeren, met respect voor het oorspronkelijkiveau van verilgheid van de machine. Handelingen die in Niet geschikte structuren of door onbekwame Personen uitgevoerd werden, doen elke vorm van garantie en alle verplichtingen of aanspraelijkheid van de Fabrikant verrallen.

• Enkel de geautoriseerde Dienstcentra mogen de herstellingen en onderhoudsingrepen in garantie uitvoeren.
• De geauthoriseerde Dienstcentra gebruiken enkel originele wisselstukken. De originele wisselstukken en toebehoren werden special voor de machines ontwikkeld.
• Niet originele wisselstukken en toebehoren zijn nicht goedgekeurd; het gebruik van Niet originele wisselstukken en toebehoren brengt de verilgheid van de machine in gevaar en ontheft de Fabrikant van alle verplichtingen en aansprakelijkheden.
• Men raadt aan de machine eens per Jaar aan een geautorieerd Dienstcentrum toe te vertrouwen voor het onderhoud, assistentie en controle van de veiligheidsinrichtingen.

13. GARANTIEDEKKING

De garantie dekt alle defecten van het materiaal en van de fabricatie. De gebruiker要去 aanachtig de aanwijzingen volgen die in de bijgevoegde documentatie verschaft is.

De garantie geldt nicht voor schade te wijten aan:

• onvoldoende kennis van de vergezellende documentatie;
  onoplettendheid;
• onjuiste of nied-toegestane toepassing en montage;
• gebruik van Niet-oorspronkelijke verwangingsonderdelen;
• Gebruik van toebehoren dat Niet door de fabrikant versuschaft of goedgekeurd werden. Deze garantie geldt bovendien Niet voor:
  normale slijtage van verbruiksmaterialiaal zoals wielen, messen, veiligheidsbouteu en draden;
  normale slijtage.

De aankoper is beschermd door de nationale wetten van zich eigendan. De rechten van de koper die voorzien zich in de nationale wetten van zich eigendan. zich op geen enkele wijze beperkt door deze garantie.

14. TABEL ONDERHOUD

Ingreep Frequentie Opmerkingen
MACHINE
Controle van alle bevestigingen	Vóró eender welk gebruik par.	8.5
Veiligheidscontroles / Controle van de commando's	Vóró eender welk gebruik par.	7.2
Controle van de staat van de lading van de accu	Vóró eender welk gebruik *
Herlading van de accu	Aan het einde van ieder gebruik par.	8.2.2 *
Reinigung van de machine en van de motor	Aan het einde van ieder gebruik par.	8.3
Reinigung en smering van de snoei-inrichting	Aan het einde van ieder gebruik par.	8.4
Controle van eventuele schade aan de machine. Contactor, indien nodig, het geauthoriserde dienstcentrum.	Aan het einde van ieder gebruik -
Controle van de snoei-inrichting	Aan het einde van ieder gebruik par.	9.1.1
Bijslijpen van de snoei-inrichting	- par. 9.1.2	**
Vervanging maai-inrichting	- par. 9.1.3	**

• Raadpleeg de handleding van de accu/acculader.
  ** Handeling die door uw Verkoper of door een gespecialiseerd Centrum moet uitgevoerd worden

15. IDENTIFICATIE PROBLEMEN

PROBLEEM MOGELIJKE OORZAAK OPLOSSING
1. Bij het inschakelen van de veiligheidsknop, gaat het groenelichtje Niet aan	Geen accu of accu Niet correct geplaatst Verzeker u ervan dat de accu goed geplaatst is (par. 8.2.3)
2. Bij activering van de veiligheidsknop, Licht het groenelichtje Niet op, maar het controelampje (Afb. 6.F) knippert	Accu plat Controller de ladosstaat en	herlaad de accu (par. 8.2.2)
3. De motor stoptijdens het werk	Accu Niet correct geplaatst	Verzeker u ervan dat de accu goed geplaatst is (par. 8.2.3)
4. De motor valt stilijdens het werken en de controelamp (Fig. 6.F) knippert	Accu plat Controller de ladosstaat en	herlaad de accu. (par. 8.2.2)
5. Met de bedieningshendel van het mes en de veiligheidsschakelaar ingeschakeld, draait de snoei-inrichting Niet	Heggenschaar beschadigd.	Gebruik de heggenschaar Niet. Stop de machine onmiddelijk, verwijder de accu en neem contact op met een Dienstcentrum.
6. De snoei-inrichting warmt te veil opijdens het werk	Onvoldoende smering van de messen	Stop de machine, wacht tot de snoei-inrichting stilstaat, verwijder de accu, smeer de messen (par.8.4)
7. De snoei-inrichting komt in aanraking met een lijn of een elektrische kabel	-	RAAK HET MES NIET AAN WANT DIT KAN ELEKTRISCH GELADEN WORDEN EN UITERST GEVAARLIJK WORDEN! Neem de machine stevig vast aan de achterste, geisoleerde handgreep en zet ze voorzichtig op afstand van uw eigen lichaam. Schakel de stroom die de lijn of kabel voedt,uit en verwijder de accu vooraleer de tanden van het mes vrij tezetten.

PROBLEEM MOGELIJKE OORZAAK OPLOSSING
8. Het maai mechanismismekomt in aanraking meteen vreemd voorwerp.	- Stop de machine, verwijder de accu en:- controller de schade;- controller of er delen losgekomenzijn en schroef ze werk vast;- verrang of herstel de beschadigde delennet delen met gelijkwaardige kenmerken.
9. Men hoor overdrevengeluiden en/of trillingentijdens het werk	Losgekomen of beschadigde delen Stop de machine, verwijder de accu en:- controller de schade;- controller of er delen losgekomenzin en schroef ze werk vast;- verrang of herstel de beschadigde delennet delen met gelijkwaardige kenmerken.
10. Er komt rook uittde machine tijdende werking	Heggenschaar beschadigd. Gebruik de heggenschaar Niet. Stop demachine onmiddelijk, verwijder de accu enneem contact op met een Dienstcentrum.
11. Kleine autonomievan de accu	Zware gebruiksconditionie met grotere stroomabsorptie Optimaliser het gebruik (par. 8.2.1)
	Accu Niet voldoende voor de werkbehoeften Gebruik een tweede accu of eensterkere accu (par. 16.1)
	Verslechtering van dcapaciteit van de accu Koop een neue accu
12. De accumulator laadtde accu Niet op	Accu Niet correct geplaatst in de accumulator Controleer of de accu correctgeplaatst is (par. 8.2.3)
	Niet geschikte omgewingscondities Herlaad de accu in een omgeving metgeschikte temperatuur (zie handleidingvan de accu/acculader)
	Vuile contacten Reinig de contacten
	Geen spanning aan de accumulator Controleer of de stekker in het stopcontact steekten of er spanning aanwezig is in het stopcontact
	Defecte accumulator Vervangen met een origineel wisselstuk
13. Het controlelampje (Afb.6.F) blijft continu branden	Negatieve uitkomst zelftest
14. Het controlelampje (Afb.6.F) blijft continu knipperen	Communicatiefout van de accu Gebruik de machine in geen geval. Stop demachine onmiddelijk, verwijder de accuen contacteer een Dienstcentrum.
	Rotor geblokkeerd Gebruik de machine in geen geval. Stop demachine onmiddelijk, verwijder de accuen contacteer een Dienstcentrum.
	Stroom-overbelasting Gebruik van de machine optimaliseren.

Mochten de problemen aanhouden na de toepassing van de bovengenoemde remedies, dan dient er contact te worden opgenomen met uw Verkoper.

16. OP AANVRAAG LEVERBARE ACCESSOIRES

16.1 ALTERNATIEVE ACCU'S

Er zijn accu's met verschilende vermogens beschikbaar, aangepast aan specifieke operationele vereisten (afb. 17). De lijst van de voor deze machine gehomologeerde accu's bevindt zich in de tabel 'Technische Gegevens'.

16.2 ACCULADER

Inrichting voor het opladen van de accu: snel (Afb. 18.A), standard (Afb. 18.B).

16.3 ACCUHOUDER

Inrichting die de zitting van twee batterijen möglichk maakt en de elektrische stroom levert die nodig is voor de werking van de machine. De houder is voorzien van een kabel voor de aansluiting op de machine (Afb. 1.l) en van een keuzeschakelaar (Afb. 5.B) voor de selectie van een van de twee accu's (stand "1" en "2") en "OFF".

16.4 ACCUSIMULATOR

Inrichting die, indien in de zitting van de machine geplaatst, het gebruik van de accuhoder möglichk maakt.

Echipamente individuale de protectie (EIP)

NL • De inhoud en de afbeeldingen van deze gebruikshandeldeig den rekening van ST. S.p.A. en zijn beschermd door het autoursrecht - Elke Niet-gaeuriseerde reproductie of wijziging, ook gedeelijike, van het document is verboden.
