BRUGSANVISNING HT 700e STIGA

Bærbar batteridreven Hækkeklipper BRUGSANVISNING ADVARSEL: læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

[2] Forsyningsspænding MAX [3] Forsyningsspænding NOMINAL [4] Hastighed uden belastning [5] Knivhastighed [6] Klippelængde [7] Skærekapacitet [8] Vægt uden batterigruppe [9] Skæreanordningens varenr [10] Lydtryksniveau (i henhold til EN 60745-1) [11] Måleusikkerhed [12] Målt lydeektniveau (i henhold til EN 60745-1) [13] Garanteret lydeektniveau (i henhold til 2000/14/EC) [14] Vibrationsniveau (i henhold til EN 60745-1) [15] Ekstraudstyr [16] Batterigruppe [17] Batterioplader [18] Batterirygsæk [19] Batterisimulator (*) Brug af dette batteri er kun tilladt med batterirygsæk. Det er forbudt at indsætte batteriet i holderen på maskinen. a) BEMÆRK: den samlede erklærede værdi af vibrationer blev målt ifølge en standardiseret metode til afprøvning og kan bruges til at foretage en sammenligning mellem forskellige redskaber. Den samlede værdi af vibrationer kan også bruges til en indledende vurdering af eksponeringen. b) ADVARSEL: den faktiske udsendelse af vibrationer i forbindelse med brug af redskabet kan afvige fra den samlede attesterede værdi afhængigt af den konkrete brug af redskabet. Derfor er det nødvendigt, at man under arbejdet tager følgende sikkerhedsforanstaltninger for at beskytte brugeren. Bær handsker under brug, begræns den tid maskinen bruges og forkort den tid hvor gashåndtaget holdes aktiveret.

Visse afsnit i manualen indeholder oplysninger af særlig vigtighed med hensyn til sikkerhed eller funktion. Disse oplysningerne angives efter disse kriterier: BEMÆRK eller VIGTIGT Indeholder detaljer eller yderligere uddybning af forudgående angivelser for at undgå beskadigelse af maskinen, materielle skader eller kvæstelser. Symbolet angiver en fare. Manglende overholdelse af advarslerne kan medføre risiko for personskade og/eller skader på tredjepart eller på materiel. Afsnittene som er fremhævede med en grå ramme, angiver valgfri funktioner, som ikke er tilgængelige på alle de dokumenterede modeller i denne vejledning. Kontrollér om den pågældende funktion ndes på din egen model. Samtlige retningsangivelser "for", "bag", "højre" og "venstre" skal forstås i forhold til brugerens arbejdsposition.

Figurerne i denne vejledning er nummererede 1, 2, 3 osv. Komponenterne i gurerne er mærket med bogstaverne A, B, C osv. En henvisning til komponent C i gur 2 vil blive angivet med teksten: "Se Fig. 2.C" eller blot "(Fig. 2.C)". Figurerne er udelukkende beregnet til illustrationsformål. De faktiske komponenter kan være anderledes end hvad der er angivet på tegningerne.

Brugsanvisningen er opdelt i kapitler og afsnit. Overskriften til afsnittet "2.1 Træning" er en undertitel til "2. Sikkerhedsforskrifter". Henvisninger til overskrifter eller afsnit er angivet med forkortelserne kap. eller INDHOLDSFORTEGNELSE

3.1 Beskrivelse af maskinen og dens tilsigtede

anvendelse ..................................................... 4

3.2 Sikkerhedsmærkning ..................................... 5

6.1 Sikkerhedsknap (til- og frakoblingsanordning)

6.2 Håndtag til kontrol af klingen (skæreanordning)

6.3 Håndtag til oplåsning af bagerste håndgreb ... 7

8.4 Rengøring og smøring af skæreanordningen 11

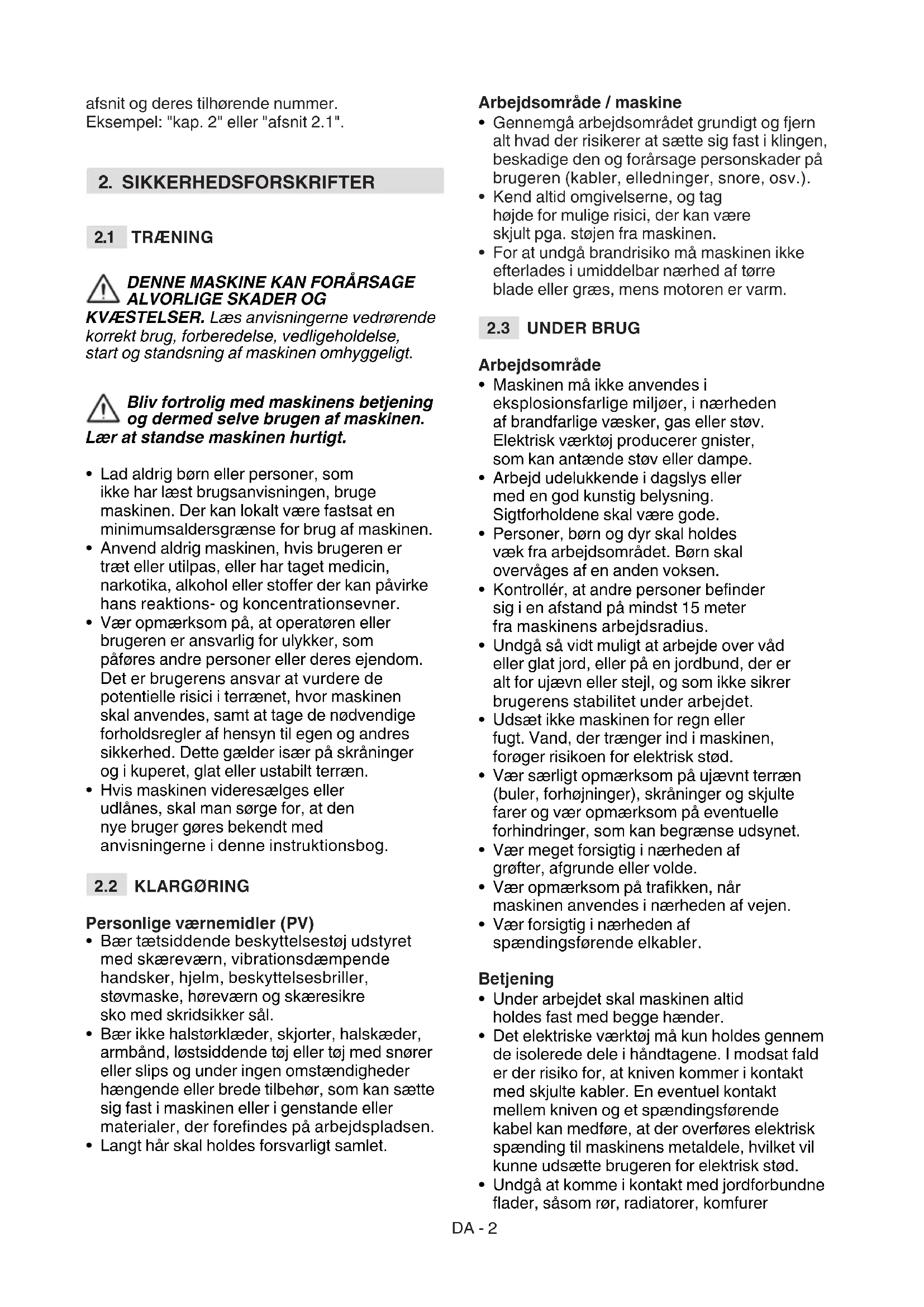

afsnit og deres tilhørende nummer. Eksempel: "kap. 2" eller "afsnit 2.1".

KVÆSTELSER. Læs anvisningerne vedrørende korrekt brug, forberedelse, vedligeholdelse, start og standsning af maskinen omhyggeligt. Bliv fortrolig med maskinens betjening og dermed selve brugen af maskinen. Lær at standse maskinen hurtigt.

• Lad aldrig børn eller personer, som ikke har læst brugsanvisningen, bruge maskinen. Der kan lokalt være fastsat en minimumsaldersgrænse for brug af maskinen.

• Anvend aldrig maskinen, hvis brugeren er træt eller utilpas, eller har taget medicin, narkotika, alkohol eller stoer der kan påvirke hans reaktions- og koncentrationsevner.

• Vær opmærksom på, at operatøren eller brugeren er ansvarlig for ulykker, som påføres andre personer eller deres ejendom. Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen skal anvendes, samt at tage de nødvendige forholdsregler af hensyn til egen og andres sikkerhed. Dette gælder især på skråninger og i kuperet, glat eller ustabilt terræn.

• Hvis maskinen videresælges eller udlånes, skal man sørge for, at den nye bruger gøres bekendt med anvisningerne i denne instruktionsbog.

Personlige værnemidler (PV)

• Bær tætsiddende beskyttelsestøj udstyret med skæreværn, vibrationsdæmpende handsker, hjelm, beskyttelsesbriller, støvmaske, høreværn og skæresikre sko med skridsikker sål.

• Bær ikke halstørklæder, skjorter, halskæder, armbånd, løstsiddende tøj eller tøj med snører eller slips og under ingen omstændigheder hængende eller brede tilbehør, som kan sætte sig fast i maskinen eller i genstande eller materialer, der forendes på arbejdspladsen.

• Langt hår skal holdes forsvarligt samlet. Arbejdsområde / maskine

• Gennemgå arbejdsområdet grundigt og fjern alt hvad der risikerer at sætte sig fast i klingen, beskadige den og forårsage personskader på brugeren (kabler, elledninger, snore, osv.).

• Kend altid omgivelserne, og tag højde for mulige risici, der kan være skjult pga. støjen fra maskinen.

• For at undgå brandrisiko må maskinen ikke efterlades i umiddelbar nærhed af tørre blade eller græs, mens motoren er varm.

• Maskinen må ikke anvendes i eksplosionsfarlige miljøer, i nærheden af brandfarlige væsker, gas eller støv. Elektrisk værktøj producerer gnister, som kan antænde støv eller dampe.

• Arbejd udelukkende i dagslys eller med en god kunstig belysning. Sigtforholdene skal være gode.

• Personer, børn og dyr skal holdes væk fra arbejdsområdet. Børn skal overvåges af en anden voksen.

• Kontrollér, at andre personer bender sig i en afstand på mindst 15 meter fra maskinens arbejdsradius.

• Undgå så vidt muligt at arbejde over våd eller glat jord, eller på en jordbund, der er alt for ujævn eller stejl, og som ikke sikrer brugerens stabilitet under arbejdet.

• Udsæt ikke maskinen for regn eller fugt. Vand, der trænger ind i maskinen, forøger risikoen for elektrisk stød.

• Vær særligt opmærksom på ujævnt terræn (buler, forhøjninger), skråninger og skjulte farer og vær opmærksom på eventuelle forhindringer, som kan begrænse udsynet.

• Vær meget forsigtig i nærheden af grøfter, afgrunde eller volde.

• Vær opmærksom på trakken, når maskinen anvendes i nærheden af vejen.

• Vær forsigtig i nærheden af spændingsførende elkabler. Betjening

• Under arbejdet skal maskinen altid holdes fast med begge hænder.

• Det elektriske værktøj må kun holdes gennem de isolerede dele i håndtagene. I modsat fald er der risiko for, at kniven kommer i kontakt med skjulte kabler. En eventuel kontakt mellem kniven og et spændingsførende kabel kan medføre, at der overføres elektrisk spænding til maskinens metaldele, hvilket vil kunne udsætte brugeren for elektrisk stød.

• Undgå at komme i kontakt med jordforbundne ader, såsom rør, radiatorer, komfurerDA - 3 og køleskabe. Risikoen for elektrisk stød forøges, hvis kroppen er i kontakt med objekter, som er stel- eller jordforbundet.

• Antag en fast og stabil stilling og udvis varsomhed.

• Undgå brug af ustabile stiger og paller.

• Du bør altid gå med maskinen, ikke løbe.

• Hold altid hænder og fødder væk fra klippeanordningen, både under opstart og under drift af maskinen.

• Advarsel: knivene fortsætter med at bevæge sig nogle sekunder efter, at motoren er slukket.

• Pas på, at kniven ikke støder mod fremmedlegemer, og pas på eventuel udslyngning af materiale som følge af knivenes bevægelse.

• Stands straks motoren i tilfælde af brud eller ulykker under arbejdet, og yt maskinen væk fra stedet for at undgå yderligere skader; yd straks den nødvendige førstehjælp, hvis ulykken har medført kvæstelser. Kontakt sygehus o.l. vedrørende den nødvendige behandling. Fjern omhyggeligt alle genstande, som i tilfælde af uagtsomhed kan medføre skader eller kvæstelser på personer og dyr.

• Langvarig udsættelse for vibrationer kan medføre skader og neurovaskulære forstyrrelser (nærmere betegnet: "Raynaud’s fænomen" eller "hvide ngre), specielt hos personer, der lider af kredsløbsforstyrrelser. Symptomerne, som kan involvere hænder, håndled og ngre, viser sig som tab af følsomhed, sløvhed, kløen, smerter, aarvning og ændring i hudens struktur. Disse virkninger kan forstærkes af en lav rumtemperatur og/eller et overdrevet greb på håndtagene. Så snart symptomerne viser sig, reducér da maskinens anvendelsestid, og kontakt en læge. Begrænsninger ved brug

• Maskinen må ikke anvendes af personer, der ikke er i stand til at holde den fast med begge hænder og/eller personer, der ikke er i stand til at opretholde en stabil balance under arbejdet.

• Anvend aldrig maskinen med beskadigede, manglende eller forkert placerede beskyttelsesanordninger.

• Anvend ikke det elektriske værktøj, hvis afbryderen ikke er i stand til at starte og standse det normalt. Et elektrisk værktøj, som ikke kan betjenes ved hjælp af en afbryder, er farligt og skal repareres.

• Det er ikke tilladt at frakoble, fjerne eller manipulere sikkerhedsanordningerne/ mikroafbryderne.

• Udsæt ikke maskinen for overdrevne belastninger, og brug ikke en lille maskine for at udføre et hårdt arbejde; brugen af en hensigtsmæssig maskine mindsker risiciene og forbedrer arbejdets kvalitet.

2.4 VEDLIGEHOLDELSE,

OPMAGASINERING En korrekt vedligeholdelse og opmagasinering bidrager til at opretholde maskinsikkerheden og maskinens ydeevne. Vedligeholdelse

• Brug aldrig maskinen med slidte eller ødelagte dele. Defekte eller ødelagte dele bør altid udskiftes og ikke repareres.

• Det oplyste støj- og vibrationsniveauet i denne betjeningsvejledning svarer til maskinens maksimale driftsværdier. Brug af en ikke-afbalanceret klippeanordning, for høj kørehastighed eller manglende vedligeholdelse kan have en markant indydelse på støj- og vibrationsniveauet. Det er derfor nødvendigt at forebygge mulige skader som følge af høj støj og vibrationer; vedligehold maskinen, bær høreværn og hold pauser under arbejdet. Opmagasinering

• For at mindske risikoen for brand må kasser med opskåret materiale ikke efterlades i et lukket rum.

2.5 BATTERI / BATTERIOPLADER

VIGTIGT De følgende sikkerhedsforskrifter integrerer sikkerhedskravene i den specikke instruktionsbog til batteriet og opladeren, der leveres sammen med maskinen.

• Batteriet må kun oplades ved hjælp af batteriopladere, som er anbefalet af producenten. En uegnet batterioplader kan medføre elektriske stød, overophedning og udslip af batterisyre.

• Anvend kun de batterier, der specikt er beregnet til dit værktøj. Anvendelse af andre batterier kan medføre kvæstelser og brandfare.

• Kontrollér at apparatet er slukket, inden du sætter batteriet i. Indsættelse af et batteri i et tændt elektrisk apparat kan medføre brand.

• Hold batteriet væk fra papirclips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan skabe kortslutning mellem batteriklemmerne,DA - 4 når batteriet ikke er i brug. En kortslutning mellem batteriklemmerne kan medføre forbrændinger eller brandfare.

• Brug ikke batteriopladeren i omgivelser med brandfarlige dampe eller stoer eller på et letantændeligt underlag, som papir, stof eller lign. Batteriopladeren bliver varm under opladningen og kan medføre brand.

• Sørg for, at klemmerne ikke forbindes med hinanden under transport af akkumulatorerne. Akkumulatorerne må ikke transporteres i metalbeholdere.

2.6 MILJØBESKYTTELSE

Miljøbeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mennesker og det miljø, vi lever i.

• Undgå at være til gene for nabolaget. Brug kun maskinen til fornuftige tider (ikke tidligt om morgenen eller sent om aftenen/natten, når der kan være til gene for de nærmeste omgivelser).

• Overhold nøje de lokale bestemmelser hvad angår bortskaelse af emballage, slidte dele og andre komponenter, som kan påvirke miljøet; disse typer aald må ikke bortskaes sammen med det almindelige husholdningsaald, men skal indleveres særskilt til egnede genbrugsstationer, som vil sørge for genanvendelse af materialerne.

• Overhold nøje de lokale bestemmelser vedrørende bortskaelse af restmaterialet efter klipningen

• Efter endt levetid må maskinen ikke efterlades i naturen. Henvend dig til din lokale genbrugsstation for bortskaelse i henhold til de gældende lokale bestemmelser. Elektriske apparater må ikke bortskaes sammen med husholdningsaald. I følge det europæiske direktiv 2012/19/ EU om bortskaelse af elektriske og elektroniske apparater og dets genanvendelse i henhold til de nationale bestemmelser, skal elektriske apparater efter endt levetid indsamles separat med det formål at kunne genanvendes på en miljøforsvarlig måde. Hvis elektriske apparater bortskaes direkte på losseplads eller i terræn, kan skadelige stoer sive ned til grundvandet og trænge ind i fødekæden med risiko for menneskers sundhed og velvære. Yderligere oplysninger om bortskaelse af dette produkt kan fås hos de lokale myndigheder for bortskaelse af husholdningsaald eller hos din forhandler. Når batterierne er udtjente, skal de bortskaes på en miljøvenlig måde. Batteriet indeholder materiale, som er skadeligt for jer og for miljøet. Det skal fjernes og bortskaes særskilt på en genbrugsstation, som tager imod litium-ion-batterier. Aaldssortering af produkter og brugt emballage sikrer, at materialer kan genbruges og genanvendes. Brug af genbrugte materialer hjælper med at forhindre miljøforurening og reducerer efterspørgslen efter råmaterialer.

Denne maskine er et redskab til havepleje og navnlig en hækklipper som strømforsynes af et batteri. Maskinen består hovedsageligt af en motor, som driver en klippeanordning. Brugeren kan anvende hovedkontrollerne ved hele tiden at opholde sig i sikker afstand af klippeanordningen.

3.1.1 Tilsigtet brug

Denne maskine er designet og fremstillet til:

• klipning og trimning af buskadser og hække, som består af buske med grene af en begrænset størrelse (et tværsnit på maks. 15 mm);

• kun at blive brugt af én bruger.

3.1.2 Utilsigtet brug

Enhver anden brug end de ovenfor beskrevne kan være farlig og risikere at medføre kvæstelser og/eller materielle skader. Uegnet brug er for eksempel følgende (men ikke udelukkende):

• klipning af græs i almindelighed, især i nærheden af buske;

• anvendelse af maskinen med skæresystemet over brugerens skulderhøjde;

• anvendelse af maskinen til skæring af materialer af ikke-vegetabilsk oprindelse;DA - 5

• brug af klippeanordninger, som afviger fra dem anført i tabellen "tekniske data". Risiko for sår og kvæstelser;

• når maskinen anvendes af ere brugere. VIGTIGT Uegnet brug af maskinen medfører, at garantien bortfalder. Endvidere ophører producentens ansvar, hvilket betyder, at brugeren selv er ansvarlig for eventuelle udgifter som følge af skader eller kvæstelser på sig selv eller andre personer.

Denne maskine er tilsigtet almindelige brugere, dvs. ikke professionelle operatører. Maskinen er beregnet til "hobbybrug".

3.2 SIKKERHEDSMÆRKNING

Maskinen er mærket med forskellige symboler (Fig. 2). Symbolerne skal huske brugeren på de handlinger, som skal udføres for at benytte maskinen på sikker vis. Symbolernes betydning: ADVARSEL! FARE! Hvis denne maskine anvendes ukorrekt, kan den være farlig for brugeren og andre.. ADVARSEL! Læs brug- sanvisningen inden brug af denne maskine. Brug høreværn og beskyttelsesbriller. Vær iført tykke, skridsikre arbejdshandsker. Maskinen må ikke udsættes for regn (eller fugt) FARE FOR UDSLYNGNING! Vær opmærksom på mulig udslyngning af materiale fra knivene, som kan forårsage alvorlige personskader og materielle skader.

FARE FOR UDSLYNGNING! Når maskinen er i brug, skal samtlige personer og/eller husdyr holdes i en afstand på mindst 15 m fra maskinen!. Risiko for skæring! Hold hænder og fødder væk fra knivene. Klasse II Dobbelt isolering VIGTIGT Hvis mærkaterne er blevet ødelagt eller er ulæselige, bør de udskiftes. Ret henvendelse til dit autoriserede servicecenter for at få udleveret nye mærkater.

3.3 TYPESKILT PÅ PRODUKTET

Produktets typeskilt indeholder de følgende data (Fig. 1 ):

1. CE- overensstemmelsesmærkning

2. Fabrikantens navn og adresse

8. Forsyningsspænding

Skriv maskinens identikationsoplysninger i felterne på etiketten på indersiden af forsiden. VIGTIGT Anvend identikationsdata på typeskiltet hver gang der rettes henvendelse til det autoriserede servicecenter. VIGTIGT Eksemplet på overensstemmelseserklæringen ndes på de sidste sider i denne manual.

3.4 HOVEDKOMPONENTER

Maskinen er konstrueret af følgende hovedkomponenter, som har følgende funktioner (Fig.1 ): A. Motor: driver klippeanordningens bevægelse. B. Klinge (klippeanordning): er den del som klipper vegetationen.DA - 6 C. Forreste greb: gør det muligt at styre maskinen, og det er udstyret med en sikkerhedsafbryder. D. Bagerste håndgreb: gør det muligt at styre maskinen, og det er udstyret med hovedbetjeningsenhederne. E. Klingebeskyttelse (til transport og ytning af maskinen): beskytter mod utilsigtet kontakt med klippeanordningen, hvilket kan forårsage alvorlig personskade. F. Batteri (tilbehør, afsnit 16.1): leverer strøm til redskabet; egenskaberne og brugsforskrifterne beskrives i den specikke vejledning. G. Batterilader (ekstraudstyr, afsnit 16.2): anvendes til at oplade batteriet; egenskaberne og brugsforskrifterne beskrives i den specikke vejledning. Der ndes to modeller af batteriladere: G1 (hurtig batterilader); G2 (standard batterilader). H. Batterirygsæk (tilbehør, afsnit 16.3): anordningen hvor batterierne huses.

I. Tilslutningskabel: kabel til tilslutning

af batterirygsækken til maskinen. J. Batterisimulator (tilbehør, afsnit 16.4): anordning, der, hvis den er indsat i maskinens leje, tillader brug af batteriholderens rygsæk.

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Udpakningen skal udføres på en jævn og stabil overade, hvor der er tilstrækkelig plads til at ytte maskinen og emballagen ved brug af passende redskaber.

1. Åbn emballagen forsigtigt for ikke

inklusiv denne vejledning.

i overensstemmelse med de lokale bestemmelser.

(OM FORUDSET) Batterirygsækken leveres allerede samlet (Fig. 1.H) og kan løsnes fra skulderremholderen (Fig.

3) og bæres i hånden.

Tryk på de to øverste knapper for at frigøre batterirygsækken (Fig. 3.A). Batterihusene er placeret på begge sider af rygsækken (Fig. 4) På højre side af rygsækken nder du:

• kabelstik (Fig. 5.A)

• batterivælger (Fig. 5.B)

• et USB-stik til opladning af andre enheder (f.eks. mobiltelefoner) (Fig. 5.C). For at undgå løse kabler er der passager på begge sider og i det bageste område, hvor strømkablet skal føres igennem.

FRAKOBLINGSANORDNING) Tryk på denne knap aktiverer og inaktiverer maskinens elektriske kredsløb (g. 6.A). En tændt lysdiode: maskinens elektriske kredsløb er aktiveret (Fig. 6.B). Maskinen er klar til brug. Begge lysdioder tændte: maskinen er i drift. Slukkede lysdioder: det elektriske kredsløb er fuldstændig afbrudt. VIGTIGT Man må aldrig holde ngeren på knappen under ytning for at undgå utilsigtet start. Ikonet “Advarsel” (Fig. 6.F) tænder i tilfælde af havari på maskinen (jfr. tabellen Problemer og deres løsning, afsnit 15).DA - 7

Gør det muligt at starte og regulere klingens hastighed. Aktivering af skæreanordningen (g. 1.B) er kun mulig, hvis der samtidig trykkes på håndtaget til kontrol af klingen (Fig. 6.C) og sikkerhedsafbryderen (g. 6.D). Skæreanordningen standser automatisk, når håndtaget eller sikkerhedsafbryderen slippes.

Håndtaget til oplåsning (g. 6.E) det bageste håndtag (g. 1.D) kan antage 3 forskellige stillinger i forhold til skæreindretningen for en mere komfortabel njustering af hækkene. Indstillingen af håndgrebet skal foretages med sikkerhedsknappen slået fra (lyset slukket).

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer.

Før arbejdet startes er det nødvendigt at udføre en række kontroller og handlinger for at sikre, at arbejdet udføres hensigtsmæssigt og under sikre forhold. Stil maskinen i vandret stilling og solidt støttet på jorden.

Maskinen leveres uden batteri. Køb et batteri med tilstrækkelig kapacitet i forhold til driftskravene og lad det helt op i henhold til vejledningen i batteriets håndbog. Listen over batterierne der er kompatible med denne maskine er anført i tabellen "Tekniske data".

• Før brugen (hver gang): – kontrollér batteriets ladetilstand i henhold til anvisningerne i batteriets brugsanvisning.

Udfør handlingen med sikkerhedsknappen inaktiveret (slukket lys).

1. Træk håndtaget til frigørelse af det

bagerste håndgreb bagud (g. 7.A);

2. begynd at dreje det bagerste

3. slip udløsergrebet (Fig. 7.A);

drej håndgrebet indtil det klikker på plads i den ønskede stilling. VIGTIGT Kontrollér før brugen af maskinen, at udløsergrebet er vendt fuldstændigt tilbage til sin låseposition, og at det bagerste håndgreb er helt stabilt. Under arbejdet skal det bageste håndtag altid være lodret, uafhængigt af den position, som skæreindretningen antager.

1. Indsæt batteriet i et af rummene på

batterirygsækken (Fig. 4), og tryk det i bund indtil der høres et "klik", som tegn på at det er låst i stilling og har sikker elektrisk kontakt;

2. slut kablet til rygsækken i stikket (Fig.

Udfør de følgende sikkerhedskontroller og kontrollér at resultaterne svarer til dem som er anført i skemaerne. Udfør altid sikkerhedskontrollerne før maskinen tages i brug.

Emne Resultat Håndgreb (g. 1.C, g. 1.D) og beskyttelsesanordninger Rengjorte, tørre og korrekt og stramt fastgjorte til maskinen Skruer på maskinen og på klingen Korrekt fastgjorte (ikke løsnede)DA - 8 Gennemstrømning af køleluft Ikke tilstoppet Klinge (Fig. 1.B) Skarp og uden tegn på skader eller slid Beskyttelsesanordninger Hele - ikke beskadigede. Batteri (Fig. 1.F) Ingen skade på dets kappe, ingen væskeudsivning Maskine Ingen tegn på skader eller slid Elektriske ledninger Isoleringen på hele ledningen er hel, så der ikke dannes gnister Håndtag til styring af klinge (Fig. 6.C), sikkerhedsafbryder (Fig. 6.D) Skal kunne bevæge sig frit uden at være stramme. Prøvekørsel Ingen usædvanlige vibrationer. Ingen usædvanlige lyde

7.2.2 Funktionsafprøvning af maskinen

1. Indsæt batteriet i

dets leje (Fig. 10.A);

sikkerhedsknappen (g. 9.A) Det grønne lys skal tænde (elektrisk kredsløb aktivt) og skæreanordningen må ikke bevæge sig Start maskinen (afsnit 7.3);

1. tryk kort på håndtaget

til betjening af klingen (g. 9.B) og sikkerhedsafbryderen (g. 9.C);

2. slip håndtaget til

betjening af klingen (Fig. 9.B) eller sikkerhedsafbryderen (Fig. 9.C)

skal vende automatisk og hurtigt tilbage til neutral position og klingen skal standse

1. Når klingen er tilkoblet;

træk håndtaget til frigørelse af det bagerste håndgreb bagud (g. 7.A)

1. Klingen skal standse

Hvis en af kontrollerne ikke fører til resultatet angivet i den følgende tabel, må maskinen ikke anvendes! Indlever maskinen til et servicecenter for de relevante kontroller og en eventuel reparation.

1. Tag klingebeskyttelsen af (Fig.

1.E) (hvis anvendt);

2. kontrollér, at kniven ikke rører ved

jorden eller andre genstande;

3. indsæt batteriet korrekt i dets leje (Fig. 10.A);

4. tryk på sikkerhedsknappen (Fig. 9.A);

5. tryk kort på håndtaget til betjening af klingen

(Fig. 9.B) og sikkerhedsafbryderen (Fig. 9.C).

2. kontrollér, at kniven ikke rører ved

dens hus på maskinen (Fig.10.J)

4. forbind tilslutningskablet til

batterisimulatoren (Fig.10.I)

5. vælg batteriet, som skal aktiveres,

med batterivælgeren (Fig. 5.B)

6. tryk på sikkerhedsknappen (g. 9.A)

7. tryk kort på håndtaget til

betjening af klingen (Fig. 9.B) og sikkerhedsafbryderen (Fig. 9.C)

For at betjene maskinen gøres som beskrevet i det efterfølgende:

• hold altid maskinen med begge hænder med klippeanordningen under skulderhøjde; Fjern ikke det afklippede materiale og hold ikke fast i materiale, der skal klippes, mens kniven kører. Sørg for at sikkerhedsknappen er inaktiveret (lys slukket) når det klippede materiale fjernes. BEMÆRK Under brugen er batteriet beskyttet mod komplet aadning ved hjælp af en beskyttelsesanordning, som slukker maskinen og hindrer dens funktion. BEMÆRK Maskinen slukkes automatisk efter et minut uden aktivitet, hvis den er tændt.

7.4.1 Arbejdsteknikker

Det er at foretrække, at hækkens to lodrette sider klippes først, og derefter den øverste del.DA - 9 BEMÆRK Batteriets autonomi (og dermed det areal som kan klippes inden genopladning) betinges af forskellige faktorer som beskrevet i afsnit 8.2.1.

7.4.1.a Lodret skæring

Klipningen skal udføres med en bueformet bevægelse nedenfra og opad, idet kniven holdes så langt som muligt væk fra kroppen (Fig. 11).

7.4.1.b Vandret skæring

De bedste resultater opnås, hvis kniven holdes en smule på skrå (5° - 10°) i klipperetningen, med en bueformet bevægelse og en langsom og konstant fremgang, især hvis hækken er meget tæt (Fig. 12).

7.4.2 Tips til brugen

Hvis klingerne blokeres eller sætter sig fast i hækkens grene:

4. Fjern materialet der har sat sig fast.

7.4.3 Smøring af klingerne under arbejdet

Hvis skæreanordningen bliver for varm under arbejdet, skal klingernes interne overader renses (afsnit 8.4). Dette indgreb skal udføres med maskinen standset og med batteriet udtaget af dets leje (afsnit 8.2.2).

Fremgangsmåde ved standsning af maskinen:

• slip håndtaget til betjening af klingen (Fig. 9.B) eller sikkerhedsafbryderen (Fig. 9.C);

• inaktivér sikkerhedsknappen (lys slukket) (g. 9.A). Når maskinen standses, stopper skæreanordningen først efter nogle sekunder. Stands altid maskinen: – under ytning fra det ene arbejdsområde til det andet. Man må aldrig holde ngeren på sikkerhedsknappen under ytning for at undgå utilsigtet start.

7.6.1 Efter brug med batteriet

• Fjerne batteriet fra dets leje og oplad det (afsnit 8.2.2).

• Sæt klingebeskytteren (Fig. 1.E) på, når skæreanordningen er standset.

• Lad motoren køle af, inden maskinen sættes i et hvilket som helst rum.

• Rengør (afsnit 8.3).

• Kontrollér at der ikke ndes komponenter, som er løse eller beskadigede. Udskift om nødvendigt de beskadigede komponenter og stram eventuelt løstsiddende skruer og bolte, eller kontakt det autoriserede servicecenter.

7.6.2 Efter brug med batterisimulator

1. Sæt vælgeren til batterirygsækken

3. tag batterirygsækken af;

4. frakobl tilslutningskablet fra

batterisimulatoren (Fig.13.I) og batterirygsækken (g. 5.A)

5. fjerne batteriet fra rygsækken (Fig.

14) og oplad det (afsnit 8.2.2);

6. lad motoren køle af, inden maskinen

sættes i et hvilket som helst rum;

7. rengør (afsnit 8.3);

8. kontrollér at der ikke ndes komponenter,

som er løse eller beskadigede. Udskift om nødvendigt de beskadigede komponenter og stram eventuelt løstsiddende skruer og bolte, eller kontakt det autoriserede servicecenter. VIGTIGT Tag altid batteriet ud (afsnit 8.2.2) og montér klingebeskytteren hver gang maskinen stilles væk eller efterlades uovervåget.

VIGTIGT Sikkerhedsreglerne som skal følges er beskrevet i kap. 2. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer. Før ethvert vedligeholdelsesindgreb:

• fjerne batteriet fra dets leje og oplad det (afsnit 8.2.2);

• når skæreanordningen er standset, sættes klingebeskyttelsen påDA - 10 (undtagen når der foretages indgreb på selve klingen);

• lad motoren køle af, inden maskinen sættes i et hvilket som helst rum;

• tag passende beklædning på, arbejdshandsker og beskyttelsesbriller;

• læs den tilhørende vejledning. – Hyppighed og type handlinger er opsummeret i "Tabel over vedligeholdelse" (se kap. 14). Formålet med tabellen er at bidrage til at opretholde maskinens eektivitet og sikkerhed. Tabellen angiver de vigtigste indgreb, og hvor ofte det enkelte indgreb skal udføres. Udfør indgrebet, når den første frist udløber. – Anvendelse af reservedele og tilbehør, som ikke er originale, kan have en negativ virkning på maskinens funktion og sikkerhed. Producenten frasiger sig ethvert ansvar for skader forårsaget af anvendelse af ikke-originale reservedele. – Originale reservedele kan fås hos autoriserede servicecentre og forhandlere. VIGTIGT Alle handlinger til vedligeholdelse og regulering, som ikke er beskrevet i denne brugsanvisning, skal udføres af forhandleren eller af et specialiseret servicecenter.

Batteriets autonomi (og dermed det klippede areal inden genopladning) betinges primært af: a. miljømæssige faktorer, som kræver mere elektrisk energi: – klipning/tilskæring af meget tætte eller fugtige hække; – klipning/tilskæring af buske med for store grene; b. brugerens opførsel, man bør undgå: – hyppig tænding og slukning under arbejdet – brug af en passende klippeteknik til arbejdet der skal udføres (afsnit 7.4.1); – en klippebevægelseshastighed som ikke er passende i forhold til hækken som klippes. For at optimere batteriets autonomi er det altid en god ide at:

• klippe hækken når den er tør;

• anvend en klippebevægelseshastighed som er passende i forhold til buskens tilstand;

• anvend en teknik som passer til arbejdet som udføres. I tilfælde af at man ønsker at anvende maskinen i længere arbejdssessioner end standardbatteriet er i stand til at understøtte, kan man:

• købe et sekundært standardbatteri til erstatning for det aadede batteri, således at man kan fortsætte arbejdet

• købe et batteri med større autonomi i forhold til standardbatteriet (afsnit 16.1).

8.2.2 Fjernelse og opladning af batteri

1. Tryk på låseknappen, som sidder i

batteriet på maskinen (Fig. 13.A) eller rygsækken (Fig. 14. A) (om forudset);

2. fjern batteriet fra maskinen (Fig. 13.B) eller fra

batterirygsækken (Fig. 14.B) (om forudset);

3. sæt batteriet (Fig. 15.A) i lejet i

stikkontakt med en spænding, som svarer til hvad der er angivet på typeskiltet;

5. sørg altid for en fuldstændig genopladning

under overholdelse af forskrifterne i batteriets/batteriopladerens brugsanvisning. BEMÆRK Batteriet er udstyret med en beskyttelse, som hindrer opladning, såfremt temperaturen er under frysepunktet (0 °C) eller over +45 °C. BEMÆRK Batteriet kan oplades (også delvist) på et hvilket som helst tidspunkt, uden at dette indebærer risiko for beskadigelse af batteriet.

1. fjern batteriet fra dets sæde i batteriladeren

(Fig. 16.A) (undgå at det lader i lang tid efter at det er helt opladet);

3. sæt batteriet i dets hus på maskinen

(Fig. 10.A) eller i en af husene på batterirygsækken (Fig. 4) (om forudset)

4. tryk batteriet i bund indtil der høres et

• Rengør altid maskinen efter brug med en ren klud fugtet med et neutralt rengøringsmiddel.DA - 11

• Fjern ethvert spor af fugt med en blød og tør klud. Fugtighed risikerer at forårsage elektrisk stød.

• Anvend ikke aggressive rengøringsmidler eller opløsningsmidler til at rengøre plastdelene og håndgrebene.

• Brug ikke vandstråler, og undgå at gøre motoren og de elektriske dele våde.

SKÆREANORDNINGEN Når en arbejdsopgave er afsluttet, kan det være på sin plads at rense og smøre knivene for at forbedre deres eektivitet og forlænge deres varighed: Rør ikke ved klippeanordningen, før batteriet er blevet fjernet og klippeanordningen er standset helt.

• Stil maskinen i vandret stilling og solidt støttet på jorden.

• Rens knivene med en tør klud og brug en børste, hvis snavset sidder fast.

• Smør klingen med et tyndt lag specik smøreolie, som helst ikke forurener, langs klingens øverste kant.

• Skruer og møtrikker skal altid holdes spændt, således at udstyret hele tiden kan sikre den nødvendige driftssikkerhed.

• Kontrollér regelmæssigt at håndtagene sidder korrekt fast.

VEDLIGEHOLDELSE AF SKÆREANORDNINGEN Rør ikke ved skæreanordningen, før batteriet er blevet fjernet og skæreanordningen er standset helt. Hvis knivene bruges i henhold til anvisningerne, kræver de hverken vedligeholdelse eller slibning.

Kontrollér jævnligt, at knivene ikke er bøjet, skadet eller slidt, og at skruerne er passende stramme. Det er ikke nødvendigt at justere afstanden mellem knivene, da afstanden er indstillet på fabrikken.

Slibning er nødvendigt, når ydelsen ved klipningen bliver dårligere, og grenene har en hyppig tendens til at sætte sig fast. Af sikkerhedshensyn bør slibning udføres af et specialiseret servicecenter, som råder over den nødvendige fagkundskab og egnede redskaber for at gennemføre arbejdet korrekt, for at undgå at beskadige kniven og for at garantere brugssikkerheden. En kniv med ned slidte skær må aldrig slibes, men skal altid udskiftes.

Klingen må aldrig repareres - den skal udskiftes, så snart de første tegn på brud bemærkes, eller hvis grænsen for slibning overskrides. Af sikkerhedshensyn bør udskiftning udføres af et specialiseret servicecenter. Denne maskine er tiltænkt anvendelse af knive med det varenummer, som er angivet i tabellen tekniske data. I betragtning af produktets udvikling kan skæreanordningerne anført i tabellen Tekniske data med tiden udskiftes med andre typer, som har lignende egenskaber hvad angår ombyttelighed og funktionssikkerhed.

VIGTIGT Sikkerhedsforskrifterne, som skal følges under opmagasinering af maskinen, er beskrevet i afsnit 2.4. Disse forskrifter skal følges nøje for at undgå alvorlige risici eller farer.DA - 12

oplad det (afsnit 8.2.2);

2. sætte klingebeskytteren på, når

skæreanordningen er standset;

3. lad motoren køle af, inden maskinen

sættes i et hvilket som helst rum;

4. rengør (afsnit 8.3);

5. kontrollér at der ikke ndes komponenter,

som er løse eller beskadigede. Om nødvendigt udskiftes beskadigede dele og eventuelle løse skruer og møtrikker strammes eller et autoriseret servicecenter kontaktes;

6. opmagasiner maskinen:

– et tørt sted; – beskyttet mod vind og vejr; – utilgængeligt for børn; – sørg for at have fjernet nøgler og værktøj anvendt til vedligeholdelse.

10.2 OPMAGASINERING AF BATTERIET

Batteriet skal opbevares i skyggen, køligt og et sted hvor der ikke er fugtigt. BEMÆRK Ved længere tids opmagasinering skal batteriet oplades hver anden måned for at forlænge dets levetid.

11. FLYTNING OG TRANSPORT

Hver gang maskinen skal yttes eller transporteres, skal man: – standse maskinen (afsnit 7.5) – fjerne batteriet fra dets leje og oplad det (afsnit 8.2.2); – sætte klingebeskytteren på, når skæreanordningen er standset; – bære kraftige arbejdshandsker; – tage fat i maskinen udelukkende i håndtagene og rette klippeanordningen i modsat retning i forhold til køreretningen. Når maskinen transporteres i bil skal man: – skal maskinen sikres på passende vis ved hjælp af wirer eller kæder; – anbringe den, så den ikke udgør en risiko for nogen.

12. SERVICE OG REPARATIONER

Denne brugsanvisning indeholder alle nødvendige anvisninger til brug af maskinen og en korrekt grundlæggende vedligeholdelse, som kan udføres af brugeren selv. Alt justerings- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, skal udføres hos din forhandler eller et specialiseret servicecenter, som er i besiddelse af den nødvendige fagkundskab og det nødvendige værktøj til at udføre arbejdet korrekt, således at maskinens oprindelige sikkerhedsniveau bibeholdes. Indgreb udført af værksteder, som ikke er godkendte, eller af ukvalicerede personer medfører, at alle fabrikantens garantier og forpligtelser eller ansvar bortfalder.

• Kun de ocielt autoriserede værksteder kan udføre reparation og vedligeholdelse, som dækkes af garantien.

• De autoriserede servicecentre anvender udelukkende originale reservedele. De originale reservedele og det originale tilbehør er blevet specielt udviklet til disse maskiner.

• Uoriginale reservedele og tilbehør er ikke godkendte; brug af uoriginale reservedele og tilbehør kompromitterer sikkerheden og fritager producenten fra enhver forpligtelse og ethvert ansvar.

• Det anbefales at få foretaget en årlig kontrol af maskinen på et autoriseret servicecenter til vedligeholdelse, service og kontrol af de monterede sikkerhedsanordninger.

Garantien dækker alle materiale- og fabrikationsfejl. Brugeren bør nøje følge alle anvisninger i den vedlagte dokumentation. Garantien dækker ikke skader som følge af:

• manglende kendskab til den medfølgende dokumentation;

• utilsigtet eller ukorrekt brug og montage;

• anvendelse af uoriginale reservedele;

• anvendelse af tilbehør, som ikke er leveret eller godkendt af fabrikanten. Garantien dækker heller ikke:

• normal slitage af forbrugsmaterialer, såsom hjul, knive, sikkerhedsmøtrikker og ledninger;

• normal slitage. Køber er beskyttet af den nationale lovgivning. Købers rettigheder i henhold til den nationale lovgivning er ikke på nogen måde begrænset af denne garanti.DA - 13

14. TABEL FOR VEDLIGEHOLDELSE

Indgreb Hyppighed Note MASKINE Kontrol af alle fastgørelsesanordninger Før hver brug afsnit 8.5 Sikkerhedstjek / Kontrol af betjeninger Før hver brug afsnit 7.2 Kontrol af batteriets ladningstilstand Før hver brug * Opladning af batteriet Efter hver brug afsnit 8.2.2

Rengøring af maskinen og motoren Efter hver brug afsnit 8.3 Rengøring og smøring af skæreanordningen Efter hver brug afsnit 8.4 Kontrol af eventuelle skader på maskinen. Kontakt om nødvendigt et autoriseret servicecenter. Efter hver brug - Kontrol af klippeanordningen Efter hver brug afsnit 9.1.1 Slibning af skæreanordningen - afsnit 9.1.2

Udskiftning af skæreanordningen - afsnit 9.1.3

• Se batteriets/batteriopladerens manual. ** Indgrebet skal udføres af deres forhandler eller et specialiseret center

tænder ikke, når sikkerhedsknappen aktiveres Batteriet mangler eller er ikke sat korrekt i Kontrollér, at batteriet er anbragt korrekt (afsnit 8.2.3)

2. Ved aktivering af

sikkerhedsknappen tænder det grønne lys ikke, kontrollampen (Fig. 6.F) blinker Batteriet er aadet Kontrollér opladningen, og oplad batteriet (afsnit 8.2.2)

under arbejdet Batteriet er ikke sat korrekt i Kontrollér, at batteriet er anbragt korrekt (afsnit 8.2.3)

4. Motoren går i stå

under arbejdet og kontrollampen (Fig. 6.F) blinker Batteriet er aadet Kontrollér opladningen, og oplad batteriet. (afsnit 8.2.2)

kører ikke selvom håndtaget til betjening af klingen og sikkerhedsknappen holdes indtrykket Hækklipperen er beskadiget. Anvend ikke hækklipperen. Stands omgående maskinen, tag batteriet ud og Kontakt et servicecenter.

opvarmes for meget under arbejdet Smøringen af klingen er utilstrækkelig Stands maskinen, vent på at skæreanordningen stopper, udtag batteriet og smør klingen (afsnit 8.4)DA - 14

kommer i kontakt med en elektrisk linje eller ledning - RØR IKKE KLINGEN DA DEN KAN VÆRE STRØMFØRENDE OG DET KAN VÆRE EKSTREMT FARLIGT! Tag kun fat i maskinens bagerste håndtag, som er isoleret, og anbring den forsigtigt lang væk fra dig selv. Afbryd strømforsyningen af den overklippede linje eller ledning og tag batteriet ud, før klingens knive frigøres.

8. Klippeanordningen

kommer i kontakt med et fremmedlegeme. - Stands maskinen, tag batteriet ud og: – undersøg skaderne; – kontrollér, om der er tegn på løse dele, og fastspænd dem; – udskift eller reparér de beskadigede dele med dele med samme karakteristika.

9. Der høres støj og/eller

overdrevne vibrationer under arbejdet Løsnede eller beskadigede dele Stands maskinen, tag batteriet ud og: – undersøg skaderne; – kontrollér, om der er tegn på løse dele, og fastspænd dem; – udskift eller reparér de beskadigede dele med dele med samme karakteristika.

mens den bruges Hækklipperen er beskadiget. Anvend ikke hækklipperen. Stands omgående maskinen, tag batteriet ud og Kontakt et servicecenter.

11. Batteriets autonomi

er dårlig Brugsforholdene er krævende og strømforbruget er stort Optimér brugen (afsnit 8.2.1) Batteriet er utilstrækkeligt til arbejdsforholdene Anvend et sekundært batteri eller et større batteri (afsnit 16.1) Batteriets kapacitet er nedsat Køb et nyt batteri

ikke batteriet Batteriet er ikke sat korrekt i opladeren Kontroller at batteriet er sat korrekt i (afsnit 8.2.3) Omgivelserne er ikke passende Oplad batteriet i omgivelser med en passende temperatur (se batteriets/ batteriladerens brugsanvisning) Kontakterne er snavsede Rengør kontakterne Der mangler spænding til opladeren Kontroller at stikket er sat i stikkontakten, og at der er spænding på kontakten Batteriopladeren er defekt Udskift den med en original reservedel Hvis problemet vedbliver, skal man konsultere batteriets/batteriladerens brugsanvisning

(Fig. 6.F) forbliver konstant tændt Mislykket selvkontrol Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter.

14. Kontrollampen (Fig.

6.F) er tændt og blinker Batterikommunikationsfejl Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter. Blokeret rotor Brug ikke maskinen. Stands omgående maskinen, tag batteriet ud og kontakt et servicecenter. Elektrisk overbelastning Optimér brug af maskinen. Såfremt de ovennævnte indgreb ikke løser problemet, bør der rettes henvendelse til forhandleren.DA - 15

Der ndes batterier med anden kapacitet, i stand til at imødekomme de forskellige driftskrav (Fig.17). Listen over batterierne der er kompatible med denne maskine er anført i tabellen "Tekniske data".

Anordning anvendt til opladning af batteriet: hurtig (Fig. 18.A), standard (Fig. 18.B).

Enhed, der huser to batterier og tilvejebringer den elektriske strøm, der er nødvendig til betjening af maskinen. Den leveres med forbindelseskablet til maskinen (Fig. 1.I) og med en vælger (Fig. 5.B) til at vælge et af de to batterier (position “1” og “2”) og "OFF".

• Se deg alltid godt omkring og vær oppmerksom på mulige risikoer du kan overse pga. støyen fra maskinen.

• Sikkerhetssystemene/mikrobryterne må ikke deaktiveres eller tukles med.

I. Koblingsledning: ledning som kobler

2. Koble ledningen i den tilhørende

1. Knivbladet må stoppe

4. Fest koblingsledningen til

4. frakoble koblingsledningen fra

kommer ikke i kontakt med en linje eller en elektrisk kabel

4. vrid handtaget tills det klickar

fack på maskinen (Fig. 10.J)

4. anslut anslutningskabeln till

EF-overensstemmelseserklæring (Maskindirektiv 2006/42/EF, bilag II, del A) 1. Firmaet 2. Erklærer på eget ansvar, at maskinen: Bærbar motordreven hækklipper, klipning/trimning af hække a) Type / Model b) Måned / Konstruktionsår c) Serienummer d) Motor: batteri 3. Er i overensstemmelse med specifikationerne ifølge direktiverne: e) Certificeringsorgan f) EF-typeafprøvning 4. Henvisning til harmoniserede standarder g) Målt lydeffektniveau h) Garanteret lydeffektniveau k) Installeret effekt n) Person, der har bemyndigelse til at udarbejde det tekniske dossier: o) Sted og dato

motordreven hækklipper, klipning/trimning af hække a) Type / Model b) Måned / Konstruktionsår c) Serienummer d) Motor: batteri

3. Er i overensstemmelse med specifikationerne

ifølge direktiverne: e) Certificeringsorgan f) EF-typeafprøvning

4. Henvisning til harmoniserede standarder

g) Målt lydeffektniveau h) Garanteret lydeffektniveau k) Installeret effekt n) Person, der har bemyndigelse til at udarbejde det tekniske dossier: o) Sted og dato
