GEBRUIKSAANWIJZING Actioncam 420 ROLLEI
Rollei AC 420 Gebruikershandleiding
Inhoudsopgave
Pagina
1.Voorzorgsmaatregelen. 01
2.Rollei AC 420 Speciale Functions. .01
3.Producttoebehoren 02
4.Rollei AC 420 Interfac. 03
5.Knopfunctie. 04
6.Werking. 05
Aan/Uitschakelen 05
Batterij invoegen/verwijderen 05
Opladen van de Batterij. .05
Videomodus 06
Beeldmodus 06
Afspeelmodus. .07
Menu-installing. 08
Beschrijving van de afstandsbediening. 10
Installeren en gebruiken van de WiFi-functionie 11
Notities 12
Afspelen op PC. 12
7. Technische specificaties 13
8.Conformiteit. 15
1. Voorzorgsmaatregelen
Bekijk zeker de volgende richtlijnen voordat u aan de slag gaat met deze DVR.
- Raadpleeg de handleiding voor het correct bedieren van de camera. Ongeldige bediening kan schade veroorzaken aan interne onderdelen.
- Laat de camera nicht vallen want dit kan schade toebrengen aan de interne onderdelen.
- Om schade te vermijden aan de DVR mag deze Niet ontmanteld worden.
- Temperatuurstijging is normal als de DVR voor een langerearend in gebruik is.
- Raak de lens Niet aan bij het opnemen, dit zal van invloed zijn op videokwaliteit.
- Maak gebruik van TF-card met "Klasse10" en waarboven voor een goede werkking van het toestel.
2. Rollei AC 420 Speciale Functions: Inversie Modus
Als u de camera omgekeerd要去 gebruiken kan u de 'inversie modus' instellen in het menu "On", enervoigens wordt de afbeelding op het scherm van de camera 180^ gedraaid, tekens en beelden op het scherm worden getoond in de juiste uitlijning.
WiFi-functie
Het is handiger om te werkken met de camera op een afstand van 15 meter met behulp van een mobiele telefoon via de WiFi-verbinding
Hoge snelheidsopnamen
De Camera heeft 720P 120 fps, VGA 240fps en 4K 10fps hoge definitie resolutie.
Slow Motion (Trage Beelden)
De video worden tweekee (60fps video) of 4 keer (120fps video) zo langzaam getoond als het videoframe.
Time-lapse (Tijdsinterval)
De DVR zal Foto's nemen aan een bepaalde snugelheid en dan een video aanmaken die bestaat uit die Foto's.
Opnamemodus
Tijdens de opnames drukt u op de Mode-knop voor het makeen van een stilstaand beeld. Het kan nicht alleen worden gebruikt door het handmatig vastleggen, maar kan ook automatisch ingesteld worden waardoor het gemakkelijker worden.
2.4 G draadloze afstandsbediening
Waterdichte Polsafstandsbediening
Duikmodus
Videokleuren onderwater zullen hetzelfde zijn als in een normale omgeving wanneer de 'Diving modus' ingeschakeld is.
3.Producttoebehoren:
1. Adapter
- WiFi indicator
- Mode-knop
- Knop omhoog
- Knop omlaag
- HDMI-poort
- USB-poort
-
Aan-Uitknop
-
Luidspreker
- TF-kaartsleuf
- 1/4"-statiefbevest.
- Werkingsindicator
- Batterij-Indicator
- Opening Voorpanee

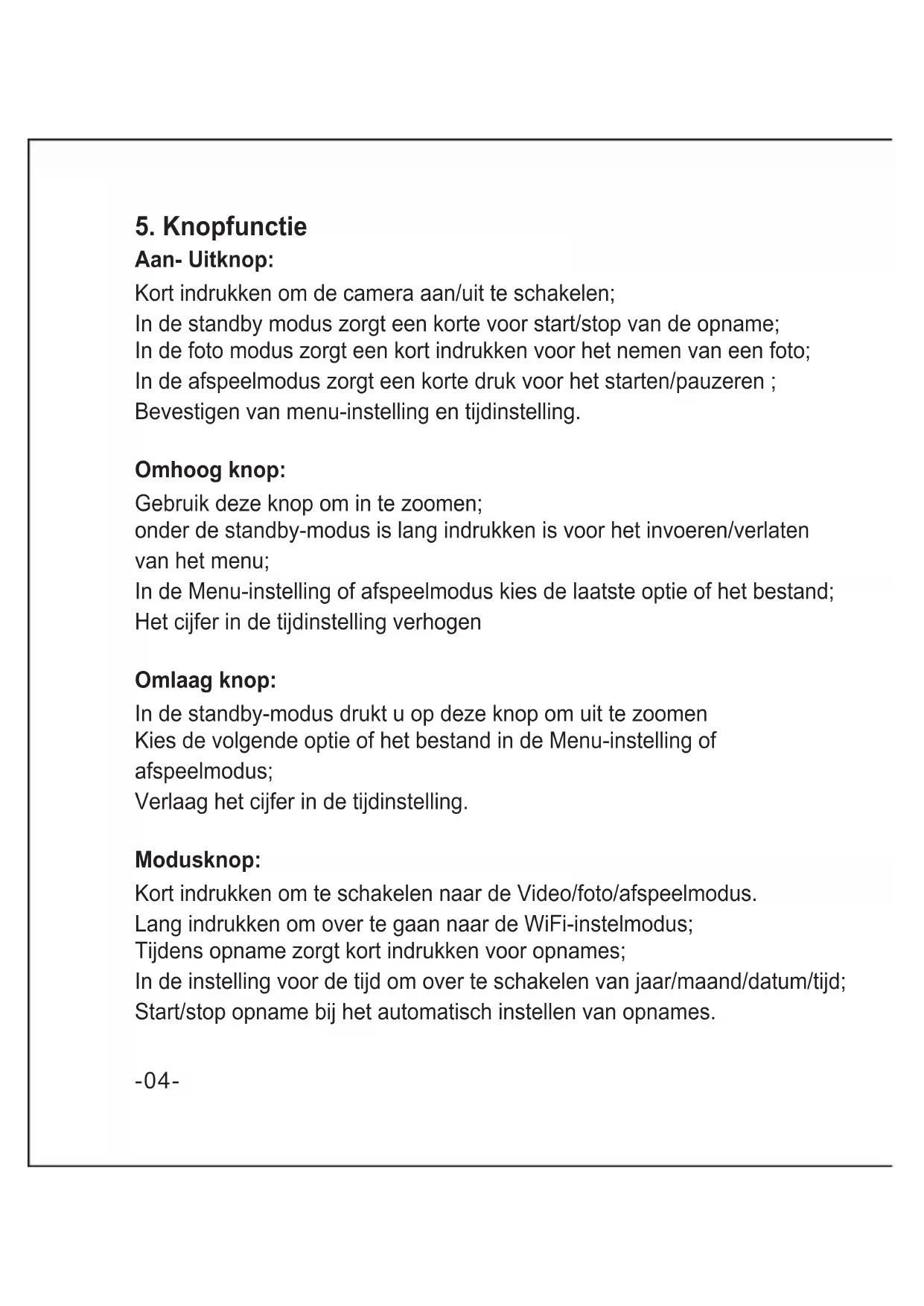

5. Knopfunctie
Aan-Uitknop:
Kort indrukken om de camera aan/uit te schakelen;
In de standby modus zorgt een korte voor start/stop van de opname; In de Foto modus zorgt een kort indrukken voor het nemen van een Foto; In deafspeelmodus zorgt een korte druk voor het starten/pauzeren ; Bevestigen van menu-instelling enijdinstelling.
Omhoog knop:
Gebruik deze knop om in te zoomen;
onder de standby-modus is lang indrukken is voor het invoeren/verlaten van het menu;
In de Menu-instelling of afspeelmodus kies de LASTe optie of het bestand; Het cijfer in deijdinstelling verhogen
Omlaag knop:
In de standby-modus drukt u op deze knop om UIT te zoomen Kies de volgende optie of het bestand in de Menu-instelling of afspeelmodus;
Verlaag het bijfer in deijdinstelling.
Modusknop:
Kort indrukken om te schakelen maar de Video/foto/afspeelmodus.
Lang indrukken om over te gaan maar de WiFi-instelmodus;
Tijdens opname zorgt kort indrukken voor opnames;
In deinstelling voor de tijd om over te schakelen van Jaar/maand datum/tijd;
Start/stop opname bij het automatisch instellen van opnames.
6. Bediening
Aan/Uitschakelen
Inschakelen: kort indrukken / aan-uitknop, het scherm toont de opstartfoto, de blauwe werkingsindicatoren zullen oplichten, Cameraogaat over maar de standby-modus.
Uitschakelen: als camera ingeschakeld is, druk lang op de aanuitknop om de camera uit te schakelen.
Batterij invoegen/verwijderen
De Camera heeft een verwisselbare Li-Ion batterij. Voor het invoegen of wisselen de batterij Verwijder het frontpaneel van de camera.
Opladen van de batterij
Verbind de USB-kabel met de camera op een USB-poort op uw computer of een USB-lader. Het rode lampje zal oplichtenijdens het opladen. Zodra de batterij volledig is opgeladen, za het rode lampje uitschakelen. Schakel de Camera uitijdens het opladen voor sneller opladen van de batterij.
Videomodus
Pictogrammen op het Video-schem:
- Opname-pictogram
- Belichtingscompensatie
- Witbalans
- Framesnelheid
- Video resolutie
- Microfoon
- Resterende opnametijd
- Batterij-indicator
- Datum enchied
Normale Opname
Uitschakelen van de "seamless (naadloze)" functie in het menu van de video-modus om video's op te nemen totdat de geheugenkaart vol is. Druk op de Aan- Uiknop om de opname te starten en druk opnieuw op de knop om te stoppen met de opname.
Seamless (Naadloze) opname (raadpleeg menu-installing)
Druk op de aan-uitknop om te beginnen met opnemen. Wanner de beelden van de video de geselecteerde opnametijd bereiken (1 minuut /3 minutes/5 minutes) zal de camera automatisch de beelden opslaan en doorgaan met het opnemen van een neue clip.
Wonneer de TF kaart vol is zal de camera de eerste beelden overschrijven per tijdreeks en doorgaan met opnames. Druk opnieuw op de Aan- Uitknop om te stoppen met opnemen, de resterende registratietijd worden weergegeven op het LCD-schem.
Opmerkingen:
- Seamless (Naadloos) kan nicht worden gebrukt in de resolutie 4K.
- 4 k résolutie ondersteunt geen Wifi, zoom functie en tijsintervallen.
- Schakel de 'capture timing'uit wanner u "seamless (naadloos)" of "time-lapse" (tijdsintervallen) gekruikt.

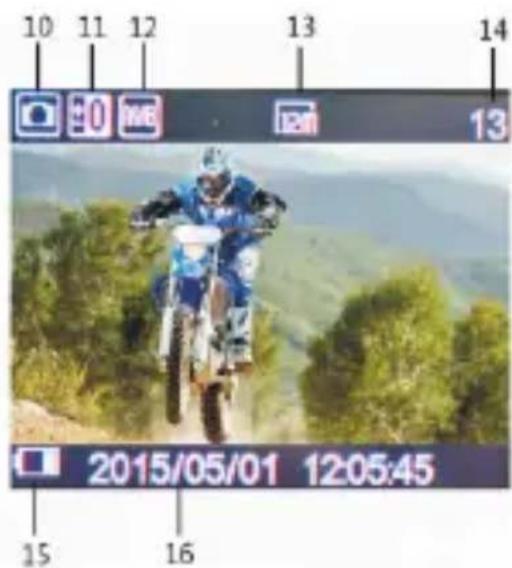

Beeld modus
- Foto-icoon
- Belichtingscompensatie
- Witbalans
- Fotoformaat
- Resterende Foto 's
- Batterij-indicator
- Datum en hijd
-06-
De standaardinstelling van de camera is videomodus. In standby-modus druk op de Mode-knop om over te gaan maar de Foto modus, richt op het object waarvan u een stilstaande afbeelding wilt makeen en druk op de Aan - Uitknop
Opnamefunctie
- Handmatig vastleggen: druk op mode-knop om een Foto te nemen tijdens de opname wanner het 'Opname' systemdmenu isuitgeschakeld.
2.Automatische Opname: wanner 'Capture timing' wordt geactiveerd (5s/10s/15s/30s/60s) zal de Camera nog steeds automatische Foto's opslaan in het geselecteerde tijdsinterval.
Opmerking:
- 4k resolutie biedt geen ondersteuning voor opnamefunctie.
- Camera ondersteunt geen opnamefunctie wanner "time-lapse" en "slow motion" is ingeschakeld.
- Stel 'capture timing' uit als "naadloze/tijdintervallen/slow motion" zahl werden gebruikt.

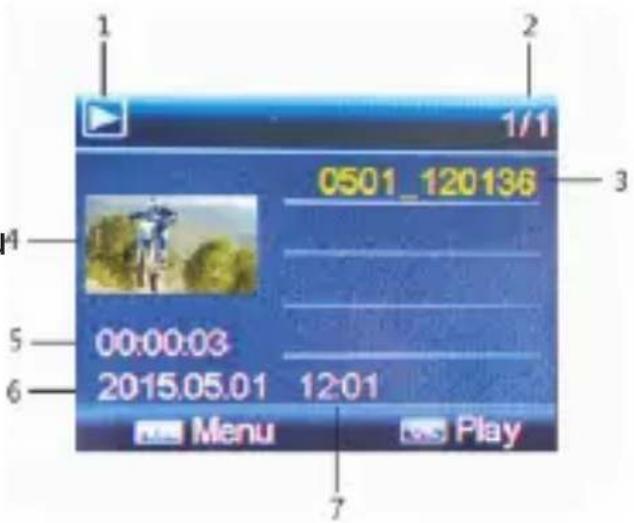

Afspeelmodus
- Afspeelpictogram
- Bestandnummer / totaal aantal bestanden
- Selecteer het bestand dat u wilt afspelen
- Bestand vooraf bekijken
- Bestandslength
- Datumstempel
Druk in de standby-modus op de modusknop om over te schakelen waar de weergavemodus. Druk op UP of DOWN toets om de gewenste video/afbeelding te selecteren en druk op de aan- uittkop om het geselecteerde bestand te vooraf te tonen of af te spelen. Druk op de aan- uittkop om te stoppen met afspelen!
Menu-installing
Met een lange druk op de Up-knop(Int)kunt u overgaan maar de Menu -modus. Druk op de Mode knop om over te schakelen van de Menu -modus maar de systeeminstellingen. Druk op de Down-knop voor een pagina lager, druk op de UP-knop omhoog voor een pagina hoger. Druk op de Aan- Uitknop om uw keuze te bevestigen. Druk lang op de UP -knop om het menu te verlaten.
Video-, Foto- en Playback modus heeft twee menu's: modus menu en systemdmenu. Het systemdmenu is.altijd hetzelfde.
Gelieve de volgende informatatie te raadplegen om de gewenste functie te vinden in het menu:
Video Menu:
Film grootte: 4 k 10fps / 1440p 30 fps/1080 p 60fps / 1080p 50 fps/ 1080 p 30fps / 1080p 25 fps/720 p 120fps / 720P 60 fps/720 p 50fps / 720p 30 fps /720 p 25fps/VGA 240fps
Videokaliteit: super fijn / fijn / normalaal
Naadloos: uit / 1 minuut/3 minutes/5 minutes
Slow Motion: Uit / Auto
Tijdsinterval: Uit / 0,5 sec / 1sec / 3sec / 5sec / 10sec / 30sec / 1min
Witbalans: Auto / Daglicht / Bewolkt / Wolfram / Fluor
-08-
Duikmodus: Aan / Uit
Belichting: -2,0 -1,0, +0.0, +1,0, +2.0
Beweging detecteren: Uit / Aan
Datumstempel: Uit / datum / datum &ijd
Beeldmenu:
Resolutie: 12M / 8M / 5M / 3M
Witbalans: Auto / Daglicht / Bewolkt / Wolfram / Fluor H
Bootstelling: -2,0 met -1,0, +0.0, +1,0, +2.0
Beschermen: Enkelvoudig / Alles beschemen / Alles verwijderen de beveiliging
Opheffen: Enkelvoudig / Alles
Systeemmenu:
Geluiden: Bieptoon (Aan / Uit) / Volume (0/1/2/3) stem Rec (H/M/L /uit)
Stroomfrequentie: 50 / 60Hz / Auto
Stroombesparing: Uit / 1 min/3 min/5 min
Datum & tijd: 02/06/2012 19:17aar/maand / dag
Taal: Duits, Engels, Frans, Italiaans, Spaans, Portugees, Nederlands,
Grieks, Pools, Tsjechisch, Slovaaks, Deens, Zweeds,
Noorwegen, Fins, Hongaars
Omkeringsmodus: Uit / Aan
WiFi wachtwoord: 1234567890
Tijdzones: -12 tot en met 12
Tijdzone 0 is de Greenwich-tijd, Controller uwijdzone als u de correcteijdzone van uw camera wilt instellen.
TV-uitgang: Ja / Nee
Koppeling Afstandsbediening: Aan / Uit
Formula: Ja / Nee
Systeem: Instellen maar fabrieksinstellungen / Systeeminfo / Info-kaart

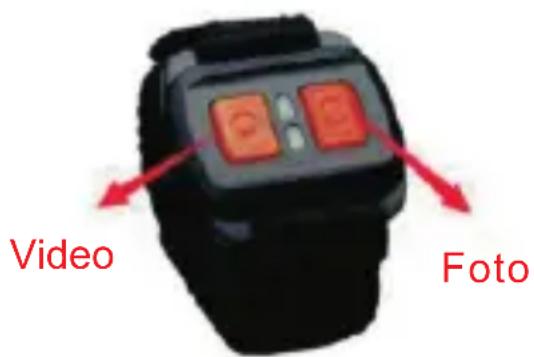

Beschrijving van de afstandsbediening
Er zijn twee knoppen op de afstandsbediening, druk op de videoknop om de opname te starten/stappen. Druk op de fotoknop voor het nemen van Foto's in de Beeldmodus of om opnames te make in de video-modus.
Let op: de afstandsbediening bevat een CR 2032 celbatterij.
Om de batterij te wisselen要去en de 4 schroefjes op de achechterkant van de afstandsbediening los gemaatk worden.
-10-
Koppeling van de afstandsbediening:
Stel de "Remote Pair" (koppeling van de afstandsbediening) in het menu in op "On", houdt de twee knappen op de afstandsbediening ingedrukt. De blauwe LED op de afstandsbediening knippert. Laat de twee knappen los na 3 seconden. De afstandsbediening要去 nu gekoppeldijken. Druk op de aan-uitknop op de Camera om de koppeling te verlaten en om terug te.gaan maar de modus voor het vooraf bekijken. Probeer een video of een Foto vast te leggen met de afstandsbediening. Herhaal de koppeling als de afstandsbediening geen opname kan starten!
Installeren en gebruiken van WiFi
- Download de App "Rollei AC420" via de App store of via Google Play;
- Stel het WiFi-wachtwoord in, in het Menu van de camera. (Het standardwachtwoord is 1234567890).
- Druk lang de modus-knop in om de WiF- functie te openen.
- Zoek maar "Rollei AC420" in de WiFi-lijst voor smart phones en voer het wachtwoord in om verbinding te makeen.
- Als de smart phone aangesloten is op de camera, zal het camerascherm de melding "Rollei AC420" tonen en de WiFi-indicator op de camera zal verschijnen. Als de verbinding nicht succesvol was zal de WiFi-indicator op de camera blijven knipperen.
- Zoek maar de APP "Rollei AC420" op uw smartphone. U=kunt de camera bedieren via uw smartphone.
- Druk op opnieuw op de Mode knop om de WiFi-instelling af te sluiten.
Opmerkingen:
- Voordat u de WiFi-functie opent, zorg ervoor dat er een geheugenkaart in de camera is geplaatst. Anders zal de WiFi-functie nicht werken!
- De effectieve afstand worden beinvloed door de omgeving. De daling van het WiFi-sigmaal en een vertraging van een bewerking zijn normale omstandighedenijdens het gebruik.
- De "Energie Besparingsmodus (Power Saving Mode)" in mobiele toestand moeten worden ingesteld op "Off" (uit).
- De "Keep Wi-Fi aanijdens de slaapmodus" in de mobiele telefoon要去en worden ingesteld op "Always" (altijd).
Afspelen op PC
Sluit de camera aan met de meegeleverde USB-kabel op uw PC en schakel de camera aan. Het scherm toont: "MSDC", "PCCAM" of "Working" (actief).
Drukt u op omhoog of omlaag knop om de gewenste functie te kiezen.
Druk op de Aan-uitknop om te bevestigen.
MSDC: Ga overaar MSDC om de bestanden te controleren.
PCCAM: Camera zal worden gezruikt als een PCCAM.
Working: Camera kan normalaal gebruikt worden en worden aangedreven door de PC.
- Technische specificatie
| Camera grootte | 61*45*25mm(lens nicht inbegren) |
| Gewicht | 65 gr.(niet inclusief batterij) |
| Sensor | Sony IMX078 12.4Mega CMOS |
| Lens | 7G+IR F=2.5 f=3.0 mm |
| Kijkhoek | 170 grade |
| Resolutie | 4K 10fps,1920*1440p30fps1920*1080 p60/50/30/25 fps,1280*720 p 120/60/50/30/2640*480p240fps |
| Beeldgrootte | 12M 8M 5M 3M |
| Bestandsindelingen | JPG/MOV H.264 |
| Geheugenkaart | 4GB tot 32GB (voor 4K 10fps,maak gebruiMicro SD Card classe 10) |
| Audio | Ingeboubwde microfoon / luidspreker |
| USB-poort | High-speed USB 2.0-interface voor het oplen overdracht van gegevens |
| TFT-schem | HD 2" TFT 960 x 480 |
| Naadloos opnemenvan loops(herhalingen) | Optioneel 1/3/5 minuten |
| HDMI-uitgang | Real-time transmissie |
| Witbalans | ndersteund |
| Belichtingscompensatie | ndersteund |
| Opname | ondersteund door DVR en afstandsbediening |
| Continu | ndersteund |
| Time-lapse (Tijdsintervallen) | ndersteund |
| Afbeelding omkeren | ndersteund |
| Slow Motion | ndersteund |
| WiFi frequently | 2.4 GHz-2,4835 Ghz |
| WiFi support telefoonsystem | IOS6.1 en hierboven, Androide 4.0 en hoger |
| WiFi-functie | Beeld transmissie, extern beheer, instellenen Sync en albums delen |
| WiFi afstand | 15m |
| Draadloze transmissie | IEEE 802.11b/g/n |
| Batterijcapaciteit | Verwisselbare Lithium-ion (1180 mAh) |
| Waterdicht | 40 meter |
| Afstandsbediening_freqentie | 2.4 Ghz |
| Afstandsbediening_waterdicht | IP65 |
| Afstandsbediening afstand | 10m in open ruimte |
| Taal | Duits, Engels, Frans, Italiaans, Spaans, Portugees, Nederlands, Grieks, Pools, Tsjechisch, Slowaaks, Deens, Zweeds, Noors, Fins,Hongaars. |
8. Conformiteit
De fabrikant verklaart hierbij dat de CE-markering is toegepast op de Rollei AC 420 overeenkomstig de fundamentele eisen en andere relevante bepalingen van de volgende CE-richtlijnen:
2011/65/EG RoHs Richtlijn
2004/108/EG Iaag Voltage Richtlijn
1999/5/EG R & TTE richtlijn
2006/95/EEG LVD Richtlijn
2009/125/EG EuP-Richtlijn
2002/96/EG AEEA-richtlijn
De EG-verklaring van overeenstemming kan worden aangevraagd bij het adres dat is opgegeven op de garantiekaart.
Rollei AC 420
Brugermanual
Indholdsfortegnelse
1.Forholdsregler 01
2.Rollei AC 420 SaeIige functiorer. 01
3.Producttilbehør 02
4.Rollei AC 420 grangeflade 03
5.Knap-funktion 04
6.Drift 05
