GEBRUIKSAANWIJZING POWXG90420 PowerPlus

1 TOEPASSINGSGEBIED 2
2 BESCHRIJVING (FIG. A) 2
3 INHOUD VAN DE VERPAKKING 2
4 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR HOGEDRUKREINIGERS 2
4.1 Aansluiting op het net 4
4.2 Wateraansluiting 4
4.3 Veiligheidsvoorzieningen 4
5 MONTAGE 4
5.1 Montage van het pistol (Fig. 1)
5.2 Montage van de opberghaak en pistoolhouser (Fig. 2) 4
6 BEDIENINGSINSTRUCTIES 4
6.1 Aansluiten van de tuinslang (Fig. 3) 4
6.2 Aansluiten van de hagedrukslang (Fig. 4) 5
6.3 Aanbrengen van de lans en spuitmond 5
6.4 Wateraansluiting 5
6.5 Het toestel starten/stoppen 5
6.6 Instelbare spuitmond (Fig. 6)
6.7 Terrasreiniger 6
6.8 Detergentverdeler (Fig. 7 & 8)
6.9 Detergentdebiet (Fig. 9) 6
7 TECHNISCHE GEGEVENS 6
8 GELUID 7
9 REINIGING EN ONDERHOUD 7
9.1 Reinigen van het inlaatfilter 7
9.2 Reinigen van de luchtopeningen 7
9.3 Insmeren van koppelingen 7
10 OPBERGEN 7
11 PROBLEEMOPISSING 8

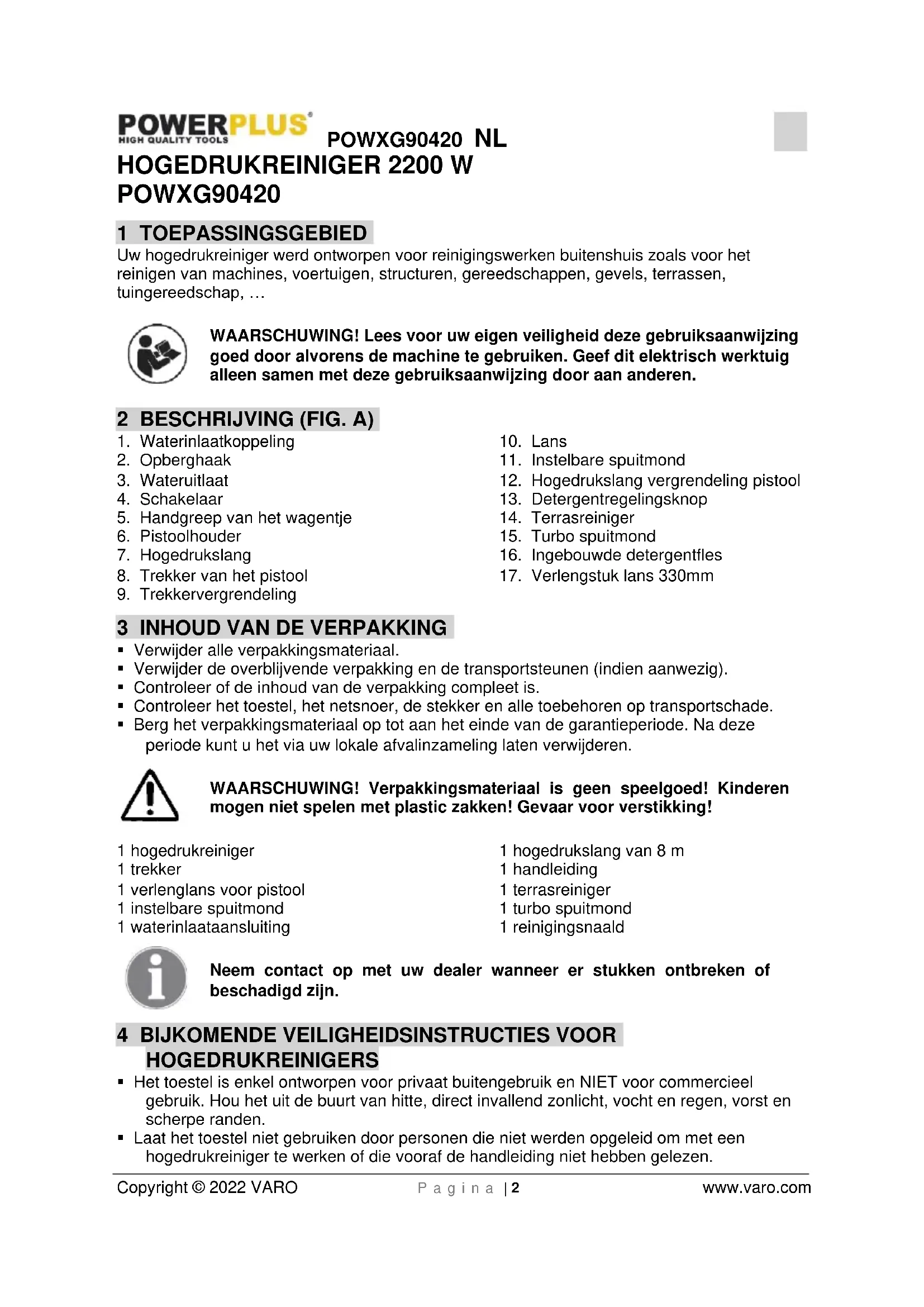

HOGEDRUKREINIGER 2200 W POWXG90420

1 TOEPASSINGSGEBIED

Uw hagedrukreiniger wird ontworpen voor reinigingswerken buitenshuis zoals voor het reinigen van machines, voertuigen, structuren, gereedschappen, gevels, terrassen, tuingereedschap, ...

WAARSCHUWING! Lees voor uw eigeneilighed deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.

1. Waterinlaatkoppeling
2. Opberghaak
3. Wateruitlaat
4. Schakelaar
5. Handgreep van het wagentje
6. Pistolhouser
7. Hogedrukslang
8. Trekker van het pistol

9. Trekkervergrendeling

10. Lans

11. Instelbare spuitmond
12. Hopedrukslang vergrendeling pistol
13. Detergentregelingsknop
14. Terrasreiniger
15. Turbo spuitmond
16. Ingebouwde detergentfles
17. Verlengstuk Ians 330mm

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmaterialial.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode(Intu) het via uw lokale afvalinzameling latent verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spellegood! Kinderen mogen Niet spelen met plastic zakken! Gevaar voor verstikking!

1 hopedrukreiniger
1 trekker
1 verlenglans voor pistool
1 instelbare spuitmond
1 waterinaataansluiting

1 hopedrukslang van 8 m
1 handleiding
1 terrasreiniger
1 turbo spuitmond
1 reinigingsnaald

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd+zijn.

4 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR HOGEDRUKREINIGERS

• Het toestel is enkel ontworpen voorPRIVATE buitengebruik en NIET voor commercieel gebruik. Hou het uit de buurt van hitte, direct invalidend zonlicht, vocht en regen, vorst en scherpe randen.
• Laat het toestel Niet gebruiken door Personen die nicht werden opgeleid om met een hagedrukreiniger te werken of die vooraf de handleiding Niet hebben gelezen.

POWXG90420 NL

Hogedrukeinigers mogen Niet door kinderen of Niet-opahteiden personen gebrukt worden.
- Kinderen要去 in de gaten worden gehonden om er zeker van te zich dat ze Niet met het toestel spelen.
- Controller het toestel op defecten vóor u het start. Wanner u een defect vindt, start het toestel dan Niet maar neem contact op met uw lokaal verkooppunt.
- Controller vooral de isolatie van het elektrisch snoer: dit moet zich in een perfecte staat bevinden,[zonder enige scheurtjes. Wanner het snoer beschadigd is, moet het door een erkend lokaal service center verrangen worden.

WAARSCHUWING: hagedrukstralen können gevaarlijk zijn indien ze verkeerd gebruikt worden. De straal mag Niet op Personen, onder spanning staande elektrische apparaten noch op het toestel zich gericht worden.

WAARSCHUWING: gebruik het toestel Niet binnen het bereik van andere personen, tenzij deze beschemende kledij dragen.

• Richt de straal Niet op uzelf of op anderen met de bedoeling om kleren of schoeisel ter reinigen.
• Hou de spuitlans met beiden handen stevig vast.
• De operatoreniedereen in de nabiige omgeving van de plek die gereinigd worden, moeten voorzorgsmaatregelen nemen zodat ze Niet geraakt kunnen worden door stukken vuil die door de bewerking loskomen.
  Draag tijdens het werkken een veiligheidsbril en beschermende kledij.
  Haal de stekker uit het stopcontact voor u onderhoudswerken uityoert aan het toestel.
• Gebruik enkel originele verrangonderdelen, die door de fabrikant geleverd of goedgekeurd werden, om de veiligheid van het toestel te verzekeren.
• Gebruik het toestel zich wanner het netsnoor of andere belangrijke onderdelen ervan, beschadigd zich zoals by, een veiligheidsvoorziening, hagedrukslang of pistol.
• Gebruik het toestel Niet met natte handen. Haal onmiddelijk de stekker uit het stopcontact wonneer het toestel vochtig of nat is. Dompel het toestel Niet in water.
• Banden en ventielen können door de hagedrukstraal beschadigd worden en daardoor aan barsten.
• Gebruik het toestel nooit in een omgeving waar er gevaar voor explosies bestaat.
• Het is nicht toegelaten om met hove druk oppervlakken te reinigen die asbest bevatten.
• Deze hagedrukreiniger mag nicht gebrukt worden bij temperaturen onder de 0^ .

WAARSCHUWING: hogedrukslangen, verbindingen en koppelingen zijn belangrijk voor de verilgheid van het toestel. Gebruik enkel slangen, verbindingen en koppelingen die door de fabrikant worden aangeraden.

WAARSCHUWING: te dunne verlengkabels können gevaarlijk zijn. Kabels op een haspel要去en algijd volledig afgerold worden om te voorkomen dat de kabel oververhit.

• Wonneer een verlangkabel gezruikt worden, moeten de stekker en contrastekker waterbestendig zijn en qua lenghte en sectie voldoen aan de hieronder vermelde vereisten.

-1.0 mm² max. 12.5 m
-1.5 mm² max. 20 m

• Wonneer de kabel beschadigd is,要去h onmiddelijk door de fabrikant,zijn service center of door een gelijkwaardig gekwalificeerd persoon worden verrangen om ongevallen te voorkomen.

4.1 Aansluiting op het net

Bij het aansluiten van de hagedrukreiniger op het elektriciteitsnet moet rekening gezuspenden worden met het volgende:

• de elektrische aansluiting要去 door een erkende elektricien geplaatst着眼 en voldoen aan IEC 60364-1.
• Het worden aanbevolen dat de elektriciteitsvoorziening voor dit apparaat een aardlekschakelaar bevat die de spanning onderbreekt wonneer de lekstroomaar de aarde gedurende 30 ms groter is dan 30mA

4.2 Wateraansluiting

Voer de aansluiting op het openbare waternet UIT volgens de wetgeving.
- De inlaatslang kan worden aangesloten op een waternet met een maximale inlaatdruk van 12 bar.

Deze hagedrukreiniger mag in Europa enkel worden aangesloten op het drinkwaternet wonneer er een geschikte terugslagklep geinstalleerd werk van het type BA volgens EN 1717. De lenghte van de slang tussen de terugslagklep en de hagedrukreiniger moet minstens 10m bedragen om möglichke drukpieken op te vangen (min. diameter 12 inch).

Zodra het water door de BA-klep is gestroomd, wordt het water Nieteer als drinkwater beschouwd.

BELANGRIJK! Gebruik enkel water zonder enige onzuiverheden. Wanner het gevaar bestaat dat er zich in het inlaatwater zanddeeltjes bevinden (bv. bij water uit uw eigen waterput), moet een bijkomend filter gemonteerd worden.

4.3 Veiligheidsvoorzieningen

• De aflaatklep kan de druk verlagen wanner deze een vooraf ingestelde waarde overstijgt.
• De trekkervergrendeling op het pistool (9): de trekker (8) van het pistool bevat een vergrendeling (9). Wanner de knop ingeschakeld staat, kan de trekker (8) van het pistool nicht geactiveerd worden.
• Een thermische sensor beschermt de motor gegen overbelasting. Het toestel zal na een aantal minuten herstarten wonneer de thermische sensor is afgekoeld.

5 MONTAGE

Dit deel legt in detail uit hoe u uw hopedrukreiniger kaar maakt voor gebruik.

5.1 Montage van het pistol (Fig. 1)

• Stop de lans, voorzien van de instelbare spuitmond (K), in het pistool. Duw en draai ze in wijzerzin op het pistool (J) totdat ze handvast ophaarplaats vastzit. Wanner de beiden delen correct met elkaar verbonden zijn,kest u ze Niet van elkaar scheiden door zerechtuit elkaar te trekken. Alle accessoires要去en voor een correct gebruik op het pistool worden aangesloten.

5.2 Montage van de opberghaak en pistolhouser (Fig. 2)

Schuif de opberghaak in de houder. Aan de rechterzijde
Schuif de pistoolhouser in de houser aan de linkerzijde

6 BEDIENINGSINSTRUCTIES

6.1 Aansluiten van de tuinslang (Fig. 3)

• Verwijder de plastic dop voór u de waterinlaataansluiting op de hogedrukreiniger bevestigt.

• Sluit de slangaansluiting (met ingebouwd filter) aan op de hagedrukreiniger.

• Sluit de tuinslang aan met een standard snelkoppeling.

6.2 Aansluiten van de hagedrukslang (Fig. 4)

Sluit de hopedrukslang aan op het pistool.
Maak de hagedrukslang los door op knop (B) te drukken.

6.3 Aanbrengen van de lans en spuitmond

Duw de lans in het pistol.
- Draai ze hierna vast. Opgelet: zorg ervoor dat de lans correct aan het pistool is vastgemaakt.
- Breng de spuitmond aan. Duw deze krachtig in de lans. Controller of de spuitmond goed gemonteerd zit, vór u de trekker bedient.

6.4 Wateraansluiting

Een 1 / 2 " standard tuinslang van minimaal 10 m en maximaal 25 m is geschikt.

BELANGRIJK! Gebruik enkel water zonder onzuiverheden. Wanner er gevaar bestaat dat er zich in het water zanddeeltjes bevinden (bv. water uit uw eigen waterput), moet een bijkomend filter gemonteerd worden.

1. Laat het water door de slang lopen voor u ze op het toestel aansluit om te voorkomen dat zand en vuil in het toestel komen. Nota: controller of het filter in de waterinlaatpijp gemonteerd zit en dat het Niet verstopt zit
2. Sluit de slang aan op een watervoorzieening met behulp van een snelkoppeling (inlaatwater, max. druk: 12 bar, max. temperatuur: 50^ ).
3. Zet de waterkraan open.

6.5 Het toestel starten/stuppen

Het pistool en de lans zijnijdens het gebruik onderhevig aan stootkrachten. Hou ze waarom algid met beiden handen vast.

BELANGRIJK: richt de spuitmond maar de grond.

Deze hagedrukreiniger is uitgerust met een automatisch start/stopsystem, gebaseerd op waterdruk.

1. Controller of de machine rechts top staat. NOTA: plaats het toestel nooit in hoog gras!
2. Laat de trekkervergrendeling los.
3. Activeer de trekker van het pistool en LAST het water lopen tot alle lucht uit de waterslang ontsnapt is.
4. Draai start/stop-schakelaar maar rechts
5. Activeer de trekker van het pistol.
6. Pas altijd de afstand, en dus de druk van de spuitmond, aan ten opzichte van het oppervlak dat gereinigd moet worden.

Dek het toestel tijdens het werknen Niet af en gebruik het Niet in een ruimte zonder voldoende ventilatie!

NOTA: wanner het toestel wordt achtergelaten of langer dan 5 min. Niet gebruikt worden, moet het met de start/stop-knop (4) uitgeschakeld worden ("O").

1. Draai de start/stop-schakelaar maar links in de stand "O".
2. Haal de stekker uit het stopcontact.
3. Sluit de watertoevoer af en activeer de trekker van het pistool om de druk uit het toestel te lately.
4. Vergrendel de trekker van het pistol. (Fig. 5)

Wanner u de trekker van het pistool loslaat, stopt het toestel automatisch. Het toestel za opnieuw starten wanner u de trekker opnieuw activeert.

6.6Instelbare spuitmond (Fig.6)

De druk van de instelbare spuitmond kan geregeld worden door eraan te draaien.

WAARSCHUWING: doe deutsche bewerking nicht tijdens het werken om te voorkomen dat de hand door de straal geraakt worden.

6.7 Terrasreiniger

De terrasreiniger is een krachtig hulpstuk voor het reinigen van terrassen, opritten, enz. Maak de terrasreiniger aan de lans vast.

NOTA: gezbruik de terrasreiniger nit als een bezem maar het met een votte beweging over het oppervlak zweven.

6.8 Detergentverdeler (Fig. 7 & 8)

De hagedrukreiniger zal detergent toevoegen bij lage druk. Gebruik de instelbare spuitmond om af te speloen.

De ingebouwde detergentverdeleraatu toe om verschillende soorten vloeijaardetergent op het werkoppervlaktoe te passen.De detergentverdeling gebeurt enkel bij lage druk.Stop de instelbare spuitmond op het pistool en draai hem hier het einde van de *stand, zodat de hagedrukreiniger in lagedrukstand staat (Fig. 7).Verwijder de dop van het detergentresvoir en vul het op met uitsluitend vloeijaar detergent (Fig. 8). Doe geen water in het reservoir. De hagedrukreiniger za automatisch water met het detergent mankinden. Wanner u klaar bent met het toepassen van het detergent, draai de instelbare spuitmond dan hier het einde van de "I" stand en spoel het detergent weg met de hagedrukstraal (Fig. 7). In de hagedrukstand za de hagedrukreiniger geen detergent verdelen.

6.9 Detergentdebiet (Fig. 9)

Wanner u het detergentdebiet wilt aanpassen, kut u de knop maar de linkerkant draaien om het te verkleinen en maar de rechterkant om het te vergroten. Dit hangt af van uw specifieke reinigingsnoden.

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdrukniveauu LpA

75 dB(A)

Geluidsvermogenniveau LwA

89 dB(A)

AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling):

2,1 m/s²

K = 1,5 m/s²

9 REINIGING EN ONDERHOUD

WAARSCHUWING! Haal altijd de stekker uit het stopcontact voor u aan het toestel werkt of het reinigt.

Hou rekening met de volgende adviezen voor een lange en probleemvrije levensduur:

• spoel de waterslang, de hagedrukslang, de lans en de accessoiresuit, voor u ze monteert.
  Maak de aansluitingen vrij van stof en zand.
  Reinig de spuitmonden.

Alle herstellungen要去i indt iitj d uittgevoerd worden door een erkend service center en met originele onderdelen.

9.1 Reinigen van het inlaatfilter

• Reinig regelmatig het waterinlaatfilter. Spoel deze met water om het vuil en pun te verwijdenen.

OPGELET: het Niet plaatsen van het filter vermietigt de garantie.

9.2 Reinigen van de luchtopeningen

Het toestel要去 proper gehonden worden zodate de koellucht vrij doorheen de openings in het toestel kan stromen.

9.3 Insmeren van koppelingen

Om een makkelijke aansluiting te verzekeren en ervoor te zorgen dat de O-ringen nicht uitdrogen,要去en de koppelingen regelmatig met vet ingesmeerd worden.

10 OPBERGEN

Het toestel moet in een vorstvrije ruimte bewaard worden!

Vór het opbergen moet al het water uit de pomp, slang en accessoires gehald worden. Dit gaat als volgt:

1. Schakel het toesteluit (draai de start/stop-schakelaar in de "O"-stand) en maak de waterslang en de spuitmond los.
2. Start het toestel en activeer de trekker van het pistool. Laat het toestel draaien tot er geen water meer uit het pistool loopt.
3. Schakel het toesteluit, haal de stekker uithet stopcontact en rol de slang en het snoer op.
4. Plaats het pistool, de lans, de spuitmonden en andere accessoires in hun holders op het toestel. De haak kan gebruikt worden voor het opbergen van de slang en het snoer.

Wanneer het toestel per ongeluk bevoren raakt, moet het gecontroleerd worden op beschadiging.

SYMPTOOM	OORZAAK	AANBEVOLEN OPLOSSING
Toestel start nicht.	Stekker zit nicht in het stopcontact.	Stop de stekker in het stopcontact.
	Defect stopcontact	Probeer een ander stopcontact.
	Defecte verlangkabel	Probeer het toestel zonder de verlangkabel.
Fluctuerende druk	De pomp zuigt lucht aan.	Controler dat slangen en verbindingen luchtdicht zich.
	Kleppen vuil, versleten of vastgelopen	Neem contact op met het dichtstbijzijnde service center.
	Onvoldoende watertoevoer	Verhoog de waterdruk, controller of de tuinslang Niet verstopt zich en/of verrang ze door een grotere slang.
	Pompafdichtingen versleten	Neem contact op met het dichtstbijzijnde service center.
Toestel valt UIT.	Verkeerde netspanning	Controler of de netspanning overeenstemmet met de specificaties op het typeplaatje.
	Thermische sensor geactiveerd.	Laat de machine gedurende 5 min afkoelen.
	Spuitmond zit gedeelrijk verstopt.	Reinig de spuitmond met een naald en door water in omgekeerde richting doorheen de spuitmond te blazen.
	Stroomverbruik gestegen	Probeer het toestel zonder een verlangkabel.
Het toestel pulseert.	Lucht in de inlaatslang	Laat het toestel draaien met de trekker open totdat de normale werkdruk terugkeert.
	Onvoldoende watertoevoer	Verhoog de waterdruk, controller of de tuinslang geblokkeerd zich en/of gebruik een grotere slang.
	Spuitmond gedeelrijk geblokkeerd	Reinig de spuitmond met een naald en door water in omgekeerde richting doorheen de spuitmond te blazen.
	Waterfilter verstopt	Reinig het filter.
	Slang geknikt	Maak de slangrecht.
Toestel schakelt UIT zichelf regelmatin en UIT.	De pomp en/of trekker van het pistool lekt.	Neem contact op met het dichtstbijzijnde service center.
	Geen watertoevoer	Sluit de waterinlaat aan.
Het toestel start maar er komt geen water UIT.	Waterfilter verstopt	Reinig het filter.
	Spuitmond verstopt	Reinig de spuitmond met een naald en door water in omgekeerde richting doorheen de spuitmond te blazen.
