Type product	Hogedrukreiniger
Merk	PowerPlus
Model	POW6223
Vermogen	1350 W
Netspanning	230 V / 50 Hz
Werkdruk	6,5 MPa
Max. werkdruk	9,5 MPa
Waterverbruik	360 l/u
Max. watertemperatuur	5–60 °C
Max. watertoevoerdruk	0,3 MPa
Gewicht	6 kg
Geluidsdrukniveau	85,8 dB(A) (K=3 dB)
Geluidsprestatieniveau	98 dB(A) (K=3 dB)
Trillingsniveau	<2,65 m/s² (K=1,5 m/s²)
Instelbare druk	Ja, via verstelbare ring
Verstelbare waterstraal	Ja, van smal tot vlak
Veiligheidsgrendel	Ja, op pistoolgreep
Inlaatfilter	Ja, reinigbaar
LED-display	Nee
Toepassing	Buitengebruik voor stenen, hout, metaal en kunststof

Veelgestelde vragen - POW6223 PowerPlus

Hoe monteer ik de lans van de PowerPlus POW6223?

Monteer de bajonetaansluiting van de lans (met spuitmond) op de aansluiting van het pistool. Zorg dat de machine uitgeschakeld is en de stekker eruit is.

Hoe kan ik de druk instellen?

Draai de grijze verstelkraag: naar rechts (+) voor hogere druk, naar links (-) voor lagere druk.

Hoe stel ik de waterstraal in?

Draai de spuitmond linksom voor een gerichte straal, rechtsom voor een vlakke straal.

Wat moet ik doen als de waterstraal vermindert of stopt?

Reinig de spuitmond met een puntig voorwerp (bv. naald) nadat de machine is uitgeschakeld en de waterkraan dicht is.

Hoe reinig ik het inlaatfilter?

Haal het filter met uw vingers uit de aansluiting, reinig het en plaats het terug. Controleer of het goed zit.

Mag ik de hogedrukreiniger gebruiken met een verlengkabel?

Ja, maar de verlengkabel moet waterdicht zijn en geschikt voor gebruik buitenshuis.

Wat zijn de veiligheidsaanwijzingen voor de POW6223?

Richt de waterstraal nooit op personen, elektrische bedrading of de machine zelf. Draag beschermende kleding en gebruik een aardlekschakelaar (max. 30 mA).

Hoe gebruik ik de zeepfunctie?

Monteer de zeephouder met bajonetaansluiting op het pistool en de lans erop. Gebruik alleen neutrale reinigingsmiddelen (pH 6-8).

Wat moet ik doen bij oververhitting van de motor?

De machine schakelt automatisch uit. Wacht 5-10 minuten voordat u hem opnieuw inschakelt. Neem contact op met uw leverancier als het probleem aanhoudt.

Hoe bewaar ik de machine in de winter?

Laat de motor vóór opslag een beetje antivries opzuigen om vorstschade en oxidatie te voorkomen. Bewaar op een droge, vorstvrije plaats.

GEBRUIKSAANWIJZING POW6223 PowerPlus

1 TOEPASSING 2
2 BESCHRIJVING 2
3 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 2
3.1 Werkplaats 2
3.2 Elektrische veiligheid 2
3.3 Veiligheid van personen 3
3.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap .... 3
3.5 Service....4
4 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR HOGEDRUKREINIGERS 4
5 ELEKTRISCHE VEILIGHEID 4
6 ASSEMBLAGE 5
6.1 Montage van de lans.... 5
6.2 Montage van de zeephouder 5
6.3 Aansluiten van de hogedrukslang & watertoevoer 5
7 GEBRUIKSINSTRUCTIES 6
7.1 Aan- en uitschakelen 6
7.2 Instellen van de druk 6
7.3 Instellen van de waterstraal 6
8 REINIGING EN ONDERHOUD 7
8.1 Reinigen van het inlaatfilter 7
8.2 Reinigen van de spuitmond 7
9 TECHNISCHE GEGEVENS 7
10 GELUIDSNIVEAU 8
11 GARANTIE 8
12 MILIEU 9
13 CONFORMITEITSVERKLARING 9

HOGEDRUKREINIGER 1350W POW6223

1 TOEPASSING

Uw hogedrukreiniger werd ontworpen voor het reinigen van stenen, houten, metalen en plastieken materialen in de buitenlucht.

Het apparaat is niet bestemd voor industrieel gebruik.

Waarschuwing! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

2 BESCHRIJVING

1. Aan/uit schakelaar
2. Aansluiting voor de hogedrukslang
3. Aansluiting watertoevoer
4. Handvat
5. Hogedrukslang
6. Pistoolhandgreep
7. Trekker
8. Veiligheidsgrendel
9. Spuitlans
10. Spuitmond

3 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

3.1 Werkplaats

• Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.
• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.
• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Indien het afbuigt, kan u er de controle over verliezen.

3.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

- De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrische apparaat verhoogt het risico op elektrische schokken.
• Beschadig het snoer niet. Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.
• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

3.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kan u het apparaat in een onverwachte situatie beter onder controle houden.
• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.
• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

3.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Elektrisch gereedschap zal beter presteren en veiliger werken wanneer het wordt gebruikt in situaties waarvoor het dient.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

- Ga zorgvuldig om met het apparaat. Controleer op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werking van het gereedschap zouden kunnen beïnvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

- Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhouden snijgereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.

- Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

3.5 Service

- Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijft voldoen.

4 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR HOGEDRUKREINIGERS

- Hogedrukreinigers mogen niet gebruik worden door kinderen of door onopgeleide personen.

- Opgelet: bij het aanzetten kan het toestel achteruit springen door de kracht van het uitgaande water.

- Gebruik de machine nooit in de nabijheid van personen tenzij zij beschermende kledij dragen.

- Richt de waterstraal nooit op uzelf of op anderen om kledij of schoeisel te reinigen.

- Richt de waterstraal nooit op de machine zelf. Richt de waterstraal niet op elektrische bedrading of stopcontacten wegens het gevaar op elektrische schokken.

- Als u een verlengkabel gebruikt moet deze waterdicht zijn.

- Waarschuwing: het gebruik van een verkeerd type verlengkabel kan gevaarlijk zijn!

- Waarschuwing: hogedrukslangen, koppelingen, enz. zijn belangrijk voor de veiligheid van de machine. Gebruik alleen hogedrukslangen, koppelingen, enz. die door de fabrikant worden aanbevolen.

- Laat de hogedrukslang aangesloten aan de machine zolang het systeem onder druk staat. Het losmaken van de hogedrukslang terwijl het systeem nog onder druk staat is gevaarlijk.

- Gebruik geen zuren of brandbare vloeistoffen in de machine. Gebruik enkel detergent met een pH waarde van 6-8.

- Gebruik de machine nooit als het aansluitsnoer, de veiligheidsvoorzieningen of andere belangrijke onderdelen beschadigd zijn.

- Gebruik enkel originele onderdelen van de fabrikant of onderdelen die door de fabrikant werden goedgekeurd.

- Haal altijd de stekker uit het stopcontact voor u onderhoudswerkzaamheden aan de machine uitvoert.

- Controleer altijd of de netspanning overeenkomt met het voltage op het typeplaatje.

- Sluit bij voorkeur de machine aan op een elektrische kring die beveiligd is met een aardlekschakelaar van max. 30 mA.

6 ASSEMBLAGE

6.1 Montage van de lans

Assembleer de lans door de bajonetaansluiting op het deel met de spuitmond te verbinden met de aansluiting op het pistool. Haal altijd eerst de stekker uit het stopcontact vóór het monteren of het demonteren van de lans.

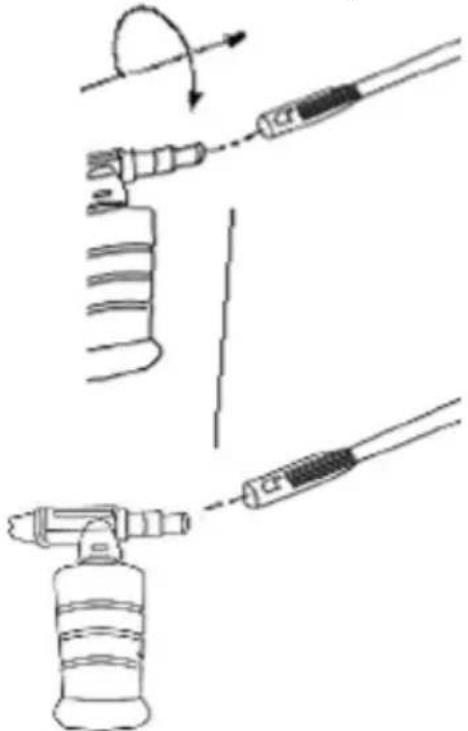

6.2 Montage van de zeephouder

■ Monteer de bajonetaansluiting van de zeephouder op de aansluiting op het pistool.
- Monteer de bajonetaansluiting van de lans met de spuitmond op de aansluiting aan de zeephouder.

6.3 Aansluiten van de hogedrukslang & watertoevoer

Aansluiten van de hogedrukslang

Draai de moer van de schroefkoppeling vast op de aansluiting. Draai de moer stevig vast.

Aansluiting van de watertoevoer

Sluit een tuinslang die met de waterleiding verbonden is rechtstreeks of via een verloopje aan op de aansluiting.

7 GEBRUIKSINSTRUCTIES

1. Draai de waterkraan volledig open vóór het aanzetten van de machine.
2. Hou de trekker op de pistoolhandgreep ingedrukt tot alle lucht uit de slang is verdwenen.
3. Laat de trekker los en start de machine zodra het water uit de spuitmond begint te lopen.

4. Hou de pistoolhandgreep vast en beweeg de lans gelijkmatig langs het te reinigen oppervlak.

5. Richt de spuitmond zoals nodig om optimale reinigingsresultaten te bereiken.

6. Het bepalen van de ideale afstand van de waterstraal is een kwestie van ervaring.

7. Sluit de waterkraan na het afzetten van de machine.

8. Hou de trekker op de pistoolhandgreep ingedrukt tot de druk van het systeem is verdwenen.

9. Zet de trekker vast met de veiligheidsgrendel.

7.1 Aan- en uitschakelen

- Zet de aan/uit schakelaar op 'ON' om de machine aan te zetten.

- Zet de aan/uit schakelaar op 'OFF' om de machine uit te zetten.

- De machine schakelt automatisch uit bij oververhitting.

- Wacht 5 tot 10 minuten vóór u de machine terug aanzet. Neem contact op met uw leverancier als de machine terug uitvalt.

7.2 Instellen van de druk

- Je kan de druk instellen door de grijze verstelkraag naar links of rechts te draaien.

- Als je de grijze verstelkraag naar rechts / de plus draait zal de druk verhogen.

- Als je de grijze verstelkraag naar links / de min draait zal de druk verlagen.

7.3 Instellen van de waterstraal

- Draai de spuitmond tegen wijzerzin in voor een gerichte straal.

- Draai de spuitmond in wijzerzin voor een vlakke straal.

8 REINIGING EN ONDERHOUD

De machine vergt geen speciaal onderhoud.

Reinig regelmatig de ventilatiesleuven. Als de machine voor langere tijd niet wordt gebruikt (maanden of langer) of als ze wordt bewaard in een onverwarmde ruimte laat dan de motor vóór het wegbergen een beetje antivries opzuigen om het gevaar op vervriezing en oxidatie te vermijden.

8.1 Reinigen van het inlaatfilter

• Controleer vóór het gebruik altijd het inlaatfilter en reinig het indien nodig.
• Gebruik uw vingers om het filter uit de aansluiting te halen. Let erop dat u het filter niet beschadigt.
• Gebruik uw vingers om het filter terug te plaatsen.
• Controleer of het filter correct in de aansluiting is geplaatst.

8.2 Reinigen van de spuitmond

Als tijdens het gebruik de waterstraal verkleint of stopt dan moet de spuitmond worden gereinigd.

Zorg ervoor dat machine uitgeschakeld is en dat de waterkraan dicht staat.

Neem een puntig voorwerp vast (bijvoorbeeld een naald) en prik hiermee in de opening van de spuitmond.

Netspanning 230 V
Netfrequentie 50 Hz
Opgenomen vermogen 1350 W
Werkdruk 6,5 Mpa
Max. werkdruk 9,5 Mpa
Waterverbruik 360 L/u
Max. druk watertoevoer 0,3 Mpa
Max. watertemperatuur 5-60°C
Gewicht 6 kg

10 GELUIDSNIVEAU

Geluidsniveauwaarden gemeten volgens de van toepassing zijnde standaard.

Lpa (Geluidsdrukniveau) 85,8 dB(A) K = 3 dB(A)

Lwa (Geluidsprestatieniveau) 98 dB(A) K = 3 dB(A)

AANDACHT! Draag gehoorbeschermers wanneer het geluidsniveau 85 dB (A) overschrijdt.

Aw (Trillingsniveau) <2,65 m/s ^2 K = 1,5 m/s ^2

11 GARANTIE

• Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 24 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: defecte onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecte onderdelen onderhevig aan normale slijtage zoals onder meer lagers, borstels, kabels, stekkers,... Ook accessoires zoals boren, boorbits, zaagbladen enz., vallen niet onder de garantie.
• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.
• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.
• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.
• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).
• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

12 MILIEU

Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze.

Afval geproduceerd door elektrische machines mag niet op dezelfde manier behandeld worden als het gewone huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan.

Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

13 CONFORMITEITSVERKLARING

C€

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Hogedrukreiniger

Handelsmerk: POWERplus

Model: POW6223

voldoet aan de Essentiële Eisen en andere van toepassing zijnde voorschriften van de Europese Richtlijnen, gebaseerd op de toepassing van de geharmoniseerde Europese normen. Elke niet toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese richtlijnen (inclusief hun wijzigingen, indien van toepassing):

2006/95/EG De Laagspanningsrichtlijn

2006/42/EG De Machinerichtlijn

2004/108/EG De Richtlijn Elektromagnetische Compatibiliteit

2000/14/EG Richtlijn geluidsemissie voor materieel voor gebruik buitenshuis

Annex V

LwA 92dB(A) / 100dB(A)

Europese geharmoniseerde normen en hun wijzigingen:

EN60335-1:2002

EN60335-2-79 : 2004

EN55014-1:2006

EN55014-2:1997

EN61000-3-2:2006

EN61000-3-11:2000

Ondergetekende handelt in opdracht en in onmiddellijke vertegenwoordiging van het bedrijfsmanagement,

Philippe Vankerkhove

Certificatiemanager

Datum: 13/10/2010
