Type product	Benzine hogedrukreiniger
Merk	PowerPlus
Model	POWXG9007
Afmetingen (L x B x H)	950 x 620 x 950 mm
Gewicht (zonder accessoires)	41 kg
Motor	OHV 4-takt, 196 cc, 4.8 kW bij 3600 min-1
Brandstof	Loodvrije benzine, tankinhoud 3.6 L
Startsysteem	Startkoord
Werkdruk	19 MPa (190 bar)
Debiet	600 L/u
Max. watertemperatuur inlaat	40°C
Min. waterdruk inlaat	0.2 MPa (2 bar)
Hogedrukslanglengte	12 m
Spuitmonden	4 stuks: 0° (rood), 15° (geel), 40° (wit), lagedruk (zwart)
Reinigingsmiddel	Aanzuigslang met lagedruk spuitmond
Pompolie	SAE 75W-90, 75 ml
Motorolie	Raadpleeg handleiding voor type en hoeveelheid
Geluidsdruk (LpA)	92 dB(A) (K=2 dB(A))
Geluidsvermogen (LwA)	105 dB(A) (K=2 dB(A))
Trillingen (spuitpistool/straalpijp)	2.5 m/s² (K=1.5 m/s²)
Veiligheid	Thermische beveiligingsklep, veiligheidspal op trekker
Functies	Verstelbare spuitmonden, reinigingsmiddeltoevoer, haspel voor slang
Onderhoud	Bougie controleren om 50u, motorolie verversen om 40-100u, luchtfilter reinigen om 100u
Garantie	36 maanden

Veelgestelde vragen - POWXG9007 PowerPlus

Hoe start ik de PowerPlus POWXG9007 hogedrukreiniger?

Zet de benzinehendel in ON, de choke in ON, en de aan/uit schakelaar in ON. Trek langzaam aan het startkoord tot weerstand, trek dan krachtig. Na starten zet u de choke uit. Gebruik de gashendel om toerental te regelen.

Welke olie en hoeveelheid moet ik gebruiken voor de motor?

Gebruik een hoogwaardige 4-takt motorolie. Vul het carter tot minstens de helft van de peilstok. Raadpleeg de technische gegevens voor exacte specificaties.

Kan ik gewoon afwasmiddel gebruiken?

Nee, gebruik enkel speciale hogedrukreiniger detergenten. Afwasmiddel bevat zout dat de pomp kan beschadigen. Gebruik de zwarte lagedruk spuitmond voor detergent.

Wat moet ik doen als de waterstraal sputtert of onregelmatig is?

Schakel de motor uit, laat de druk ontsnappen door de trekker in te drukken. Controleer de spuitmond op verstopping en gebruik de meegeleverde reiniger om deze te ontstoppen.

Hoe berg ik de machine op voor de winter?

Laat alle benzine uit de tank en carburator lopen. Verwijder de bougie, giet een beetje olie in de cilinder en trek aan het startkoord. Bewaar de machine op een droge, geventileerde plaats.

Wat is de maximale watertemperatuur voor de inlaat?

De maximale temperatuur van het toevoerwater is 40°C. Gebruik geen heet water om schade aan de pomp te voorkomen.

Hoe vaak moet ik de motorolie verversen?

Ververs de olie na de eerste 40 werkuren en daarna elke 100 uur. Gebruik een opvangbak en voer de oude olie milieuvriendelijk af.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril en gehoorbescherming. Richt de straal nooit op personen, dieren of elektrische apparaten. Gebruik de veiligheidspal wanneer u niet spuit.

Hoe lang is de hogedrukslang?

De hogedrukslang is 12 meter lang. Wikkel deze na gebruik zorgvuldig op om knikken te voorkomen.

Wat is de garantieperiode?

Het product heeft 36 maanden garantie vanaf aankoopdatum. Deze dekt materiaal- en productiefouten, maar niet normale slijtage of verkeerd gebruik.

GEBRUIKSAANWIJZING POWXG9007 PowerPlus

5.2 Veiligheid van personen 4

5.3 Zorgvuldig gebruik en omgang 5

6 STANDAARD VEILIGHEIDSWAARSCHUWINGEN VOOR HOGEDRUKREINIGERS OP BENZINE 6

7 VEILIGHEIDSWAARSCHUWINGEN VOOR BENZINE 6

8 VEILIGHEIDSVOORZIENINGEN 7

8.1 Thermische beveiligingsklep 7

8.2 Veiligheidspal 7

9 ASSEMBLAGE 7

9.1 Montage van de beugel en de haken 7

9.2 Montage van de wielen 7

9.3 Montage van de haspel 8

9.4 Assemblage van de haspelvergrendeling 8

9.5 Gebruik van de vergrendeling van de haspel. 8

10.1 Vul het carter van de motor met olie 8

10.3 Sluit de hogedrukslang aan op het spuitpistool en op de pomp. 9

10.4 Veiligheidspal van de spuitlans 9

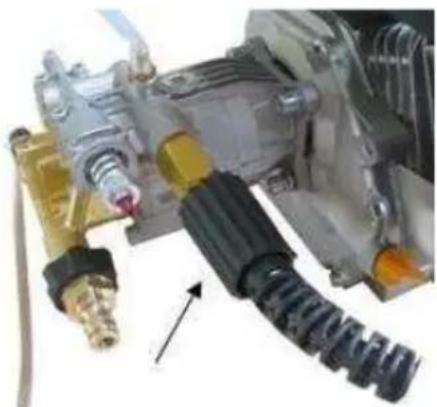

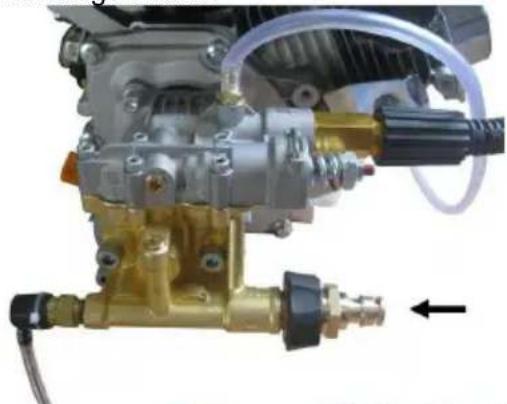

10.5 Aansluiten van de hogedrukslang 10

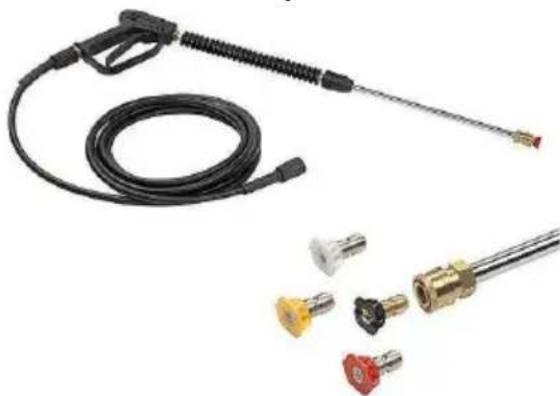

10.6 Instellen van het spuitpatroon 10

10.6.1 0° spuitmond (rood gekleurd) 11

10.6.2 15° spuitmond (geel gekleurd) 11

10.6.3 40° spuitmond (wit gekleurd).... 11

10.6.4 Lagedruk spuitmond (zwart gekleurd) 11

GARDENPRO POWERPLUS HIGH QUALITY TOOLS

POWXG9007

NL

10.7 Monteer de spuitmond.... 11
10.8 Gebruik van de detergentmogelijkheid 11
11 GEBRUIKSINSTRUCTIES 12
11.1 Plaatsen van de hogedrukreiniger 12
11.2 Opstartprocedure 12
11.3 Starten van de motor 12
11.4 Stoppen van de motor 13
12 TECHNISCHE GEGEVENS 14
13 GELUIDSNIVEAU 15
14 REINIGING EN ONDERHOUD 15
14.1 Oplossen van een verstopping 15
14.2 Routineonderhoud 15
14.2.1 Bougie 15
14.2.2 Verversen van de motorolie 16
14.2.3 Lucht filter....16
14.2.4 Benzinetankfilter 16
15 OPSLAG 16
16 VOORBEREIDING VOOR DE WINTER EN LANGETERMIJNBEWARING 17
17 PROBLEEMOPLOSSING 17
18 GARANTIE 18
19 MILIEU 18
20 CONFORMITEITSVERKLARING 19

BENZINE HOGEDRUKREINIGER POWXG9007

1 TOEPASSING

Uw benzine hogedrukreiniger is ontworpen voor buitenhuis reinigen. Reinigen van machines, voertuigen, structuren, gevels, terrassen, tuingereedschap,...

Gevaar! Gevaar voor schade! Volg de van kracht zijnde veiligheidsregels bij het gebruik op benzinestations en andere gevaarlijke plaatsen. Laat water dat met minerale olie werd vervuild a.u.b. niet in contact komen met de bodem, met water of met de riolering. Voer motor- en chassisreiniging daarom enkel uit op plaatsen die voorzien zijn van een olieopvangsysteem.

Waarschuwing! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken.

2 BESCHRIJVING

Foto 1

1. Handvat
2. Haspel voor hogedrukslang
3. Hogedrukslang (12m)
4. Pistoolhandgreep
5. Veiligheidsgrendel
6. Haak voor de spuitlans
7. Spuitmonden
8. Houder voor toebehoren
9. Chassisbouten
10. Lucht filter
11. Benzine tank
12. Geluidsdemper van de uitlaat
13. Wiel

14. Moter

15. Straalpijp

16. Startkoord
17. Motorstartsysteem

Foto 2

1. Gashendel
2. Choke
3. Benzinehendel

Foto 3

1. Hogedrukuitgang
2. Aansluiting watertoevoer
3. Detergent filter
4. Aanzuigslang voor detergenten
5. Olievuldop
6. Aan/uit schakelaar

3 INHOUD VERPAKKING

■ Verwijder alle verpakkingsmateriaal.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controleer of de inhoud van de verpakking compleet is.
- Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

■ Luchtband (2)
■ Pistool (1)
■ Slang (1)
■ Hogedrukslang 12m
■ Hose Bobbin assembly (1set)
■ Aansluiting watertoevoer (1)
■ Bougiesleutel (1)

■ Spuitmondreiniger (1)
■ 5 mm inbussleutel (1)
■ 4 mm inbussleutel (1)
■ 10-13 sleutel (1)
■ 8-10 sleutel (1)
■ Pistool (zelf te assembleren) (1set)
- Gebruiksaanwijzing (1)

■ Handleiding van de motor (1)

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

	Waarschuwing/gevaar		De waterstraal mag niet gericht worden op personen, op huisdieren, op elektrische uitrusting onder spanning of op het toestel zelf.
	Voor gebruik de handleiding lezen		De moter zal niet starten of zal afgesloten worden als het oliepeil laag is.
	Ontvlambaar, rook niet in de nabijbijheid van de hoogdrukreiniger.		Draag oorbescherming
	Draag oog bescherming		Draag handschoenen

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel).

5.1 Werkplaats

• Bewaar de hogedrukreiniger met een lege benzinetank op een goed geventileerde plaats. Benzine mag niet in de buurt van de hogedrukreiniger worden bewaard.
• Het toestel moet op een stevig draagvlak worden geplaatst.
• Enkel voor buitengebruik; gebruik het toestel nooit in een afgesloten ruimte. Uitlaatgassen zijn gevaarlijk.
• Plaats de hogedrukreiniger uit de buurt van de plaats waar het werken gebeurt.
• Hou kinderen en omstaanders uit de buurt als u met motorgereedschappen werkt.
• Dit toestel moet tijdens het werken in de gaten worden gehouden.

5.2 Veiligheid van personen

• Blijf oplettend, let op wat u doet en gebruik het gezond verstand tijdens het werken met motorgereedschappen. Een moment van onoplettendheid tijdens het werken met motorgereedschappen kan tot ernstige verwondingen leiden.
• Draag een veiligheidsbril tijdens het werken. Tijdens het spuiten kunnen kleine deeltjes wegvliegen.
• Draag altijd gehoorbescherming om het lawaai te af te zwakken.
• Draag veilige kleding zoals een lange broek en draag laarzen of schoenen. Voor het werken met chemicaliën, reinigingsdetergenten of andere corrosieve of schurende middelen, is bijkomende bescherming aangeraden.

• Overschat uzelf niet. Bewaar altijd uw evenwicht en een stabiele voetpositie. Dit laat in onverwachte situaties een betere controle over het motorgereedschap toe.

• Gebruik geen hogedrukreiniger als u alcohol hebt gebruikt of medicijnen hebt ingenomen.

• Verwijder de bougie of haal de kabel van de bougie af om ongewenst starten te voorkomen als u het toestel niet gebruikt of vóór u de hogedrukslang losmaakt.
• Draag geen losse kleding, juwelen of andere dingen die door de motor kunnen worden gegrepen.
• Hou huisdieren, kinderen en omstaanders op een veilige afstand van uw werkplek. Een minimale afstand van 15 meter wordt aanbevolen.
• Richt het pistool nooit op uzelf of op iemand anders.
• Hou nooit uw hand, uw vingers of uw lichaam rechtstreeks voor de spuitmond.
• Rook niet in de buurt van de hogedrukreiniger.

5.3 Zorgvuldig gebruik en omgang

• Overbelast het motorgereedschap niet. Gebruik het juiste gereedschap voor uw toepassing. Het juiste motorgereedschap zal zijn taak beter en veiliger uitvoeren onder de belasting waarvoor het werd ontworpen.
• Gebruik het gereedschap niet als u het niet met de schakelaar aan of uit kunt zetten. Elk motorgereedschap dat niet door de schakelaar bediend kan worden is gevaarlijk en moet worden hersteld.
• Haal de stekker uit het stopcontact vóór het afregelen, het vervangen van toebehoren of het opbergen. Deze preventieve maatregelen verminderen de kans op ongewild starten van het motorgereedschap.
• Bewaar motorgereedschappen die niet worden gebruikt buiten het bereik van kinderen en laat het motorgereedschap niet gebruiken door personen die het gereedschap of deze gebruiksinstructies niet kennen. Motorgereedschappen zijn gevaarlijk in de handen van niet-opgeleide gebruikers.

- Gebruik het toestel nooit onder de volgende omstandigheden:

• Een merkbare verandering van het motortoerental
• Een merkbaar drukverlies
• Een slecht startende motor
• Aanwezigheid van vuur of vlammen, gesloten ruimte
• Buitensporige trillingen
• Regen- of stormachtig weer

- Hou de hogedrukreiniger proper en vrij van olie, modder of andere vreemde materialen. - De waterstraal mag nooit gericht worden naar elektrische bedrading of rechtstreeks naar de hogedrukreiniger zelf.

- Gebruik beide handen om de straalpijp te controleren.

- Zorg ervoor dat de slang nooit in contact komt met de hete geluidsdemper.

- Raak de spuitmond of de waterstraal niet aan tijdens het werken.

- Vul geen benzine bij in de buurt van open vuur of terwijl de motor nog loopt, of nog heet is. Rook niet.

- Er mag enkel gebruik gemaakt worden van gekeurde slangen en spuitmonden.

- De trekker van het pistool mag niet geklemd zitten tijdens het werken.

- Leg nooit knopen en veroorzaak geen knikken in de hogedrukslang.

- Alle slangaansluitingen moeten correct worden aangesloten.

- Controleer vóór het starten van de hogedrukreiniger bij koud weer, dat er zich geen ijs heeft gevormd in gelijk welk deel van de machine.

- De veiligheidspal op de trekker moet aangezet worden wanneer de hogedrukreiniger niet wordt gebruikt (zie de gebruiksaanwijzing). Dit voorkomt ongewild vrijkomen van water onder hoge druk.

- Gebruik de hogedrukreiniger niet langer dan vijf minuten zonder de trekker in te duwen. De pomp kan hierdoor beschadigd worden.

- Controleer het brandstofsysteem regelmatig op lekken of slijtage zoals een doorgeschuurde of poreus geworden brandstofslang, ontbrekende klemmen en een beschadigde tank of vuldop. Alle defecten moet hersteld worden vóór het gebruik.

• Raak de hete geluidsdemper niet aan.
• Onderhoud, gebruik en bijtanken moeten gebeuren onder volgende omstandigheden:
• Goede ventilatie
• Vul benzine bij op een goed verlichte plaats.
• Vermijd het morsen van benzine en vul nooit bij terwijl de hogedrukreiniger nog draait.
• Vermijd ontstekingsbronnen tijdens het bijtanken.
• Gebruik loodvrije benzine.
• Gebruik geen beschadigde hogedrukslang.

6 STANDAARD VEILIGHEIDSWAARSCHUWINGEN VOOR HOGEDRUKREINIGERS OP BENZINE

WAARSCHUWING: Dit apparaat werd ontworpen om gebruikt te worden met het reinigingsmiddel dat door de fabrikant geleverd of aanbevolen wordt. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat negatief beïnvloeden.

WAARSCHUWING: Gebruik het apparaat niet in de omgeving van personen tenzij zijn beschermende kleding dragen.

WAARSCHUWING: Hogedrukstralen kunnen gevaarlijk zijn bij misbruik. De straal mag niet gericht worden op personen, op elektrische toestellen onder spanning of op het apparaat zelf. Richt de waterstraal niet op uzelf of op anderen om kleding of schoeisel te reinigen.

Gebruik enkel originele vervangonderdelen die door de fabrikant geleverd of goedgekeurd werden om de veiligheid van het apparaat te garanderen.

WAARSCHUWING: Hogedrukslangen, aansluitingen en koppelingen zijn belangrijk voor de veiligheid van het apparaat. Gebruik enkel aansluitingen en koppelingen die door de fabrikant worden aangeraden.

Gebruik het apparaat niet als de voedingskabel of belangrijke onderdelen beschadigd zijn zoals bv. veiligheidsvoorzieningen, hogedrukslangen, trekker.

WAARSCHUWING: Er mag geen verkeerde benzine worden gebruikt omdat dit gevaarlijk is.

WAARSCHUWING: Gebruik motorgereedschappen met een verbrandingsmotor niet binnenshuis tenzij er door de bevoegde instanties werd aangetoond dat er voldoende ventilatie is.

WAARSCHUWING: Zorg ervoor dat uitlaatgassen niet ontsnappen in de buurt van luchtinlaten.

7 VEILIGHEIDSWAARSCHUWINGEN VOOR BENZINE

WAARSCHUWING: Wees bijzonder voorzichtig met benzine. Benzine is brandbaar en de dampen zijn explosief. Volgende punten moeten in acht worden genomen:

• Gebruik enkel een goedgekeurde tank
• Verwijder nooit de benzinedop en tank nooit bij terwijl de motor nog draait. Laat de onderdelen van de uitlaat afkoelen vóór u bijtankt.
  ■ Rook niet.
  ■ Vul de machine binnenshuis niet bij.
• Bewaar de machine of de benzinetanks niet binnenshuis waar er open vuur is zoals bijvoorbeeld van een waterverwarmingstoestel.
• Als er benzine werd gemorst, probeer dan niet om de motor te starten maar breng de machine weg van de plaats waar dit gebeurde vooraleer te starten.
• Breng na het bijvullen altijd de benzinedop terug aan en draai hem stevig vast.
• Als de tank wordt leeggelaten dan moet dit in de openlucht gebeuren.

8 VEILIGHEIDSVOORZIENINGEN

8.1 Thermische beveiligingsklep

Er is een thermische beveiligingsklep aanwezig die de pomp beschermt tegen overbelasting wanneer het spuitpistool voor langere tijd dicht blijft of wanneer de spuitmond verstopt raakt. Deze klep is bedoeld als back-upsysteem om oververhitting van de pomp te voorkomen.

Zet de hogedrukreiniger uit wanneer hij de eerstkomende vijf minuten niet gebruikt gaat worden. Dit vermindert slijtage en benzineverbruik en het verlengt de levensduur van de pomp door hitte te vermijden.

8.2 Veiligheidspal

Om ongewild wegspuiten van water onder hoge druk te voorkomen, moet de veiligheidspal (foto 1, onderdeel 5) op de trekker worden aangezet wanneer de hogedrukreiniger niet wordt gebruikt (zie hiervoor de gebruiksaanwijzing).

9 ASSEMBLAGE

Verwijder alle verpakkingsmateriaal van het toestel. Controleer het apparaat, zijn componenten en het toebehoren op schade en verlies veroorzaakt door het transport.

9.1 Montage van de beugel en de haken

Monteer de beugel (foto 1, onderdeel 1) en de houder voor het toebehoren (foto 1, onderdeel 8) op het chassis van de hogedrukreiniger. Steek de chassisbouten (foto 1, onderdeel 9) doorheen de gaten aan de buitenkant van het toestel en zet ze met een knop vast aan de binnenkant van het toestel. Draai ze met de hand aan.

Monteer de haken voor de slang (foto1, onderdeel 6) aan het bovenste deel van de beugel.

9.2 Montage van de wielen

Vóór u de wielen (foto 1, onderdeel 13) monteert, moet u een schroef los draaien om de as vrij te maken. Monteer het wiel op de as en zet het vast met de bijgeleverde borgmoer.

9.3 Montage van de haspel

1. Plaats de haspel op een vlakke ondergrond; plaats de wateraansluiting op de zijkant van de haspel.
2. Zet de aansluiting vast met een bout en een moer.
3. Sluit de hogedrukslang (foto 1, onderdeel 3) aan op de wateraansluiting.
4. Plaats de huls op de andere kant van de haspel.
5. Plaats dan de zijhendel langs dezelfde kant van de haspel.
6. Zet de verbinding vast met een bout en een moer.
7. Plaats de complete haspel op het bovenste deel van het chassis en zet de klemmen vast.
8. Sluit de aansluitkoppeling van de hogedrukslang aan op de wateruitlaat van de pomp.
9. Sluit de hogedrukslang, die op de haspel zit, aan op het spuitpistool.

9.4 Assemblage van de haspelvergrendeling

1. Breng een ring aan op de zitting van de vergrendelingspin, en steek dit geheel dan doorheen de buis en zet de moer vast.
2. Steek de vergrendelingspin eerst doorheen de veer en dan door de zitting van de vergrendelingspin.
3. Monteer de trekring op de vergrendelingspin.
4. De vergrendelingspin is nu klaar.

9.5 Gebruik van de vergrendeling van de haspel.

1. Vergrendelen

Trek aan de vergrendelingspin en draai ze in de stand waarin de ring in de zitting kan schuiven. Laat de vergrendelingspin dan los en laat ze vastklikken in een gat op de haspel.

1. Ontgrendelen

Trek de vergrendelingspin uit de zitting en draai ze ongeveer 90°; laat ze dan los.

10 VÓÓR HET GEBRUIK

Om uw hogedrukreiniger klaar te maken voor het gebruik moet u de volgende taken uitvoeren:

■ Vul het carter van de motor met olie.
■ Doe benzine in de tank.
- Sluit de hogedrukslang aan op het spuitpistool en op de pomp.
- Sluit de watertoevoer aan op de pomp.
- Plaats een spuitmond op het spuitpistool.

Nota: de motor en de pomp van uw nieuwe hogedrukreiniger zullen dikwijls betere prestaties leveren na een rustpauze van enkele uren.

10.1 Vul het carter van de motor met olie

Probeer niet om de hogedrukreiniger te starten zonder eerst het carter van de motor met de juiste soort en de juiste hoeveelheid olie te vullen (zie technische gegevens). Bij het afleveren van de hogedrukreiniger zit er geen olie in het carter. Het gebruik van het toestel zonder olie zal de motor beschadigen. Plaats de machine op een vlak oppervlak en verwijder de olievuldop (foto 3, onderdeel 25).

Voeg olie bij tot minstens aan de helft van de peilstok.

De hogedrukreiniger wordt aangedreven door een viertaktmotor (foto 1, onderdeel 14) op loodvrije benzine.

Gebruik een geschikte trechter om de benzine in de benzinetank (foto 1, onderdeel 11) van de motor te gieten. Mors geen benzine en overvul de tank niet. De tank mag niet hoger gevuld zijn dan de bovenkant van het benzinefilter.

10.3 Sluit de hogedrukslang aan op het spuitpistool en op de pomp.

Monteer de straalpijp op het pistool (foto 1, onderdeel 4). Neem het uiteinde van het pistool en schroef de straalpijp op het pistool ervoor zorgend dat het goed vastzit. Draai het niet té vast omdat dit beide aansluitingen kan beschadigen.

Verbind de aansluiting van de hogedrukslang met de aansluiting aan de onderkant van het pistoolgeheel en zorg ervoor dat het goed vastzit. Draai het niet té vast omdat dit beide aansluitingen kan beschadigen.

10.4 Veiligheidspal van de spuitlans

Om ongewild gebruik van de hogedrukspuitlans te voorkomen, is het pistool uitgerust met een veiligheidspal. Om deze veiligheidspal (foto 1, onderdeel 5) op te zetten, laat u de trekker los en drukt u de veiligheidspal tussen de trekker en de pistoolbehuizing in.

10.5 Aansluiten van de hogedrukslang

De watertoevoeraansluiting (foto 3, onderdeel 22) is uitgerust met een deeltjesfilter.

Laat het toestel niet draaien zonder filter.

Afhankelijk van de waterkwaliteit moet het filter af en toe gecontroleerd en gereinigd worden. In het geval er vuildeeltjes voorkomen in de watertoevoer, moet het filter vóór ieder gebruik worden gereinigd. Anders zullen de prestaties van het toestel verminderen of kan de pomp beschadigd raken.

Schroef de mannelijke watertoevoeraansluiting (foto 3, onderdeel 22) op de watertoevoer van de hogedrukreiniger.

Monteer een vrouwelijke slangaansluiting op uw tuinslang en sluit dan deze vrouwelijke aansluiting aan op de mannelijke aansluiting.

Sluit de hogedrukslang aan op de hogedrukuitlaat (foto 3, onderdeel 21). Zet de watertoevoer aan en druk op de trekker (foto 1, onderdeel 4) van het pistool totdat het water vloeiend door de straalpijp loopt. Gebruik geen water met een temperatuur hoger dan 40°C.

10.6 Instellen van het spuitpatroon

Waarschuwing: Zorg er altijd voor dat de straalpijp (foto 1, onderdeel 15) correct gemonteerd zit. Anders kan zij tijdens het gebruik door de hoge druk worden weggespoten en mogelijk schade of verwondingen veroorzaken.

U kunt kiezen uit 4 verschillende spuitmonden, voorzien van een kleurencode (foto 1, onderdeel 7). Hiermee kunt u kiezen uit verschillende spuitpatronen:

10.6.1 0° spuitmond (rood gekleurd)

Deze spuitmond levert een precisiestraal die extreem krachtig is. Ze heeft slechts een klein reinigingsoppervlak. Deze spuitmond mag enkel gebruikt worden op een oppervlak dat deze hoge druk kan weerstaan zoals metaal of beton. Gebruik deze spuitmond niet op hout.

10.6.2 15° spuitmond (geel gekleurd)

Deze spuitmond levert een krachtige straal met een openingshoek van 15 graden voor het intens reinigen van kleine oppervlaktes. Deze spuitmond mag enkel gebruikt worden op oppervlakken die de hoge druk van deze spuitmond kunnen weerstaan.

10.6.3 40° spuitmond (wit gekleurd)

Deze spuitmond levert een straal met een openingshoek van 40 graden en een minder krachtige waterstraal. Ze bezit een groot reinigingsoppervlak. Deze spuitmond moet gebruikt worden voor de meeste, algemene reinigingswerken.

10.6.4 Lagedruk spuitmond (zwart gekleurd)

Deze spuitmond wordt gebruikt om chemicaliën of reinigingsmiddelen aan te brengen. Hij heeft de minst krachtige straal.

Nota:

Door verschillen in materialen en kwaliteit kunnen hogedrukstralen tegels beschadigen. Probeer eerst op een klein testoppervlak. Pas indien nodig de druk aan door een andere spuitmond te nemen of door de motorsnelheid te verlagen.

10.7 Monteer de spuitmond.

Monteer de spuitmond op de straalpijp door gebruik te maken van de snelkoppeling. Deze laat u toe om gemakkelijk en snel van spuitmond te wisselen. Om een spuitmond te plaatsen trekt u de kraag naar achter in de richting van het pistool en duwt u de spuitmond op het uiteinde van de straalpijp. Laat de kraag los om de spuitmond op zijn plaats vast te zetten. Om een spuitmond te verwijderen trekt u de kraag naar achter in de richting van het pistool; de spuitmond kan nu verwijderd worden. Nota: Zorg er a.u.b. voor dat u de correcte montage van de spuitmond dubbel controleert. Waarschuwing: De spuitmond zit niet goed vast als de kraag niet terugschuift. Duw de spuitmond met grote kracht in de opening omdat anders de kraag niet vanzelf terugschuift en de spuitmond wordt uitgeworpen.

10.8 Gebruik van de detergentmogelijkheid

Vul een geschikte tank met detergent voor hogedrukreinigers. Gebruik geen afwasmiddel omdat dit zout bevat. Voor deze hogedrukreiniger raden wij aan om gebruik te maken van kwalitatieve detergenten voor hogedrukreinigers. Volg de instructies op de verpakking. De meeste detergenten voor auto's bestaan uit een combinatie van detergent en een waxoplossing (shampoo/wax vloeistof). Deze zijn meestal dikvloeibaar. De viscositeit (dikte) van het detergent zal toenemen bij koud weer. Het wordt aangeraden om dit soort detergenten met warm water te verdunnen voor u de tank vult. Bij het gebruik van shampoo en wax

combinaties raden wij aan om ze vóór het gebruik te verdunnen. Als algemene vuistregel zouden we een verdunningsverhouding van 50/50 willen aanraden. Ondanks dat zal de beste verdunningsverhouding voor een bepaald detergent enkel bepaald kunnen worden door te experimenteren.

Nota's:

• Een dikvloeibaar detergent zal niet gemakkelijk uit de tank vloeien en de resten zouden het detergentaanyoersysteem kunnen blokkeren.
• Na het gebruik van de detergentmogelijkheid moet dit systeem grondig worden doorgespoeld met grote hoeveelheden water.

Om het toevoegen van detergent te activeren monteert u de zwarte lagedruk spuitmond op het uiteinde van de straalpijp. Dompel het uiteinde van de aanzuigslang voor detergent (foto 3, onderdeel 24) onder in uw tank met detergent voor de hogedrukreiniger. Aanzuiging en menging zullen automatisch gebeuren wanneer het water doorheen de pomp stroomt.

11 GEBRUIKSINSTRUCTIES

11.1 Plaatsen van de hogedrukreiniger

• Plaats de hogedrukreiniger op een stevig en vlak oppervlak zodat de olie in het carter van de motor en de pomp de onderdelen goed kan smeren. Vermijd plaatsen met modderige puties. Glibberige oppervlakken kunnen verwondingen veroorzaken.
• Zet de machine op een goed geventileerde plaats en uit de buurt van brandbare materialen of dampen. Let erop dat er rekening wordt gehouden met de waarschuwingen i.v.m. de ventilatie. Hou de hogedrukreiniger op een afstand van minstens 45 cm van brandbare materialen.
• Stel de machine zo op dat de gebruiker gemakkelijk toegang heeft tot de hogedrukreiniger en de bedieningselementen ervan. Stel de machine zo op dat ze beschermd is tegen externe bronnen van beschadiging.
• Stel de hogedrukreiniger zo op dat de slang niet het verkeer moet kruisen; dit om schade en zware slijtage van de slang te voorkomen.

11.2 Opstartprocedure

Verwijder alle vuil en vreemde materialen aan de aansluiting van het pistool en de mannelijke aansluiting.

Monteer de spuitmond op het pistool.

Start de motor.

Waarschuwing: Als de straalpijp niet stevig op haar plaats zit kan ze tijdens het werken met het pistool door de hoge druk worden weggespoten en mogelijk schade of verwondingen veroorzaken.

11.3 Starten van de motor

Zet de benzinehendel (foto 2, onderdeel 20) in de ON-stand.

GARDENPRO POWERPLUS HIGH QUALITY TOOLS

POWXG9007

Zet de chokehendel (foto 2, onderdeel 19) in de ON-stand.

Zet de aan/uit schakelaar van de motor (foto 3, onderdeel 26) in de ON-stand.

Hou de motor stevig naar beneden met een hand op het chassis. Neem met de andere hand het startkoord (foto 1, onderdeel 16) vast en trek er langzaam aan totdat u enige weerstand voelt, wat erop wijst dat de starter (foto 1, onderdeel 17) grip heeft. Wanneer er weerstand voelbaar is, trek dan kort en krachtig aan het startkoord. Herhaal deze stappen totdat de motor start.

Wanneer de motor met succes is gestart en soepel draait, zet dan de chokehendel (foto 2, onderdeel 19) in de OFF-stand.

Wanneer de motor loopt kan de snelheid worden bijgeregeld door de gashendel (foto 2, onderdeel 18) te verschuiven. Wanneer u de gashendel naar rechts schuift zal de motor trager gaan draaien. Om een hogere snelheid te bekomen moet u de gashendel naar links schuiven.

11.4 Stoppen van de motor

Zet de aan/uit schakelaar van de motor (foto 3, onderdeel 26) in de OFF-stand.

Waarschuwing! Zet na het stoppen van de motor de watertoevoer naar de hogedrukreiniger dicht en laat de overblijvende druk ontsnappen door op de trekker te duwen tot er geen druk meer in het toestel aanwezig is en de waterstraal stopt. Zet de trekker vast met de veiligheidspal (foto 1, onderdeel 5) om ongewenst gebruik te voorkomen.

Koppel de straalpijp los en laat alle water uit alle slangen (figuur 1, onderdeel 3) weglopen. Wind de slangen voorzichtig op en zorg ervoor dat ze niet geknikt of getorst worden. Controleer ze op beschadiging en vervang ze indien nodig. Beschadigde slangen onder hoge druk kunnen gevaarlijk zijn.

Zet na het stoppen van de motor en vóór het opbergen de benzinehendel (foto 2, onderdeel 21) in de OFF-stand.

MOTOR
Maximaal vermogen bij 3600 min-1 4.8kW / 3600 min-1
Bedrijfstoerental 3400-3500 min-1
Benzinetank 3.6 l
Benzine Loodvrije benzine
Motortype OHV 4-takt
Startsysteem Startkoord
Cilinderinhoud 196 cc
WATERAANSLUITING
Max. temperatuur watertoevoer 40°C
Min. debiet watertoevoer 1200 l/u
Min. druk watertoevoer 0.2 Mpa (2 bar)
Max. druk watertoevoer 0.4 MPa (4 bar)
Lengte watertoevoerslang	<15 m
Diamater watertoevoerslang (binnendiameter)	12.8 mm (1/2")
POMP
Werkdruk	19 MPa
Debiet	600 l/u
Olie capaciteit - pomp	75 ml
Olietype – pompolie	SAE 75W-90
Detergentaanzuiging	30-70 l/u
Max. terugslagkracht van het spuitpistool	32.49 N

Lengte x breedte x hoogte 950 x 620 x 950 mm

Gewicht zonder accessoires 41 Kg

13 GELUIDSNIVEAU

Geluidsniveauwaarden gemeten volgens de van toepassing zijnde standaard.

LpA (geluidsdruk) 92 dB(A) K = 2 dB(A)

LwA (geluidsvermogen) 105 dB(A) K = 2 dB(A)

AANDACHT! Draag gehoorbeschermers wanneer het geluidsniveau 85 dB (A) overschrijdt.

Vibratiewaarden :

Spuitpistool 2.5 m/s ^2 K = 1.5 m/s ^2

Straalpijp 2.5 m/s² K = 1.5 m/s²

14 REINIGING EN ONDERHOUD

14.1 Oplossen van een verstopping

WAARSCHUWING:

Vóór het controleren, het afregelen, het reinigen of het uitvoeren van onderhoud, moet de motor uitgeschakeld en afgekoeld zijn. Zorg ervoor dat de druk volledig afgelaten is.

Als op gelijk welk moment de waterstraal sputtert of ongelijkmatig wordt, laat dan de trekker los en schakel de motor uit. Duw op de trekker om eventuele druk af te laten en controleer de spuitmond op het uiteinde van de straalpijp op verstopping. Als er een vermoeden bestaat dat deze verstopt zit, gebruik dan de spuitmondreiniger om de verstopping te verwijderen. Het is belangrijk dat de spuitmond regelmatig wordt gecontroleerd en wordt gereinigd met het meegeleverde reinigingsgereedschap. Zet de motor uit en maak de watertoevoer los vóór u een verstopping verwijdert.

14.2 Routineonderhoud

14.2.1 Bougie

Na elke 50 gebruiksuren moet de bougie worden verwijderd. Controleer de kleur van de afzettingen aan het uiteinde van de bougie; deze moeten een bronsachtige tint hebben. Verwijder alle afzettingen met een harde borstel, een borstel met bronzen haren is ideaal. Controleer de vonkopening en stel ze bij indien nodig. De correcte vonkopening is 0.7 tot 0.8 mm.

14.2.2 Verversen van de motorolie

We raden aan om de olie na de eerste 40 werkuren te verversen en daarna om de 100 uur.

• Plaats de machine op een vlakke ondergrond en laat de motor gedurende enkele minuten opwarmen.
  ■ Zet dan de motor uit.
• Plaats een geschikt opvangvat onder de pomp om de gebruikte olie op te vangen.
• Verwijder de olievuldop, de olieaflaatschroef en de ring zodat de olie volledig kan weglopen. U zult een slang of iets dergelijks moeten gebruiken om te voorkomen dat de olie lekt op het chassis van de hogedrukreiniger.
• Controleer de olieaflaatschroef, de dichtingsring, de olievuldop en de O-ring. Vervang ze indien ze beschadigd zijn.
• Plaats de olieaflaatschroef en de ring terug. Draai de olieaflaatschroef stevig aan.
• Voeg motorolie toe tot aan minstens de helft van de peilstok.
• Draai de olievuldop terug stevig vast.

Verwijder de olie op een milieuvriendelijke manier. Wij raden u aan om de olie in een gesloten vat naar uw lokaal servicecenter te brengen voor recyclage. Doe de olie niet bij het huishoudelijk afval of giet ze niet op de grond.

14.2.3 Lucht filter

Om de 100 werkuren of om de maand, moet het luchtfilter (foto 1, onderdeel 10) verwijderd worden, gecontroleerd worden op slijtage en gereinigd worden. Reinig het luchtfilter met een milieuvriendelijk ontvettingsmiddel op waterbasis. Laat het filter volledig drogen en plaats het dan terug. Waarschuwing! Laat nooit de motor draaien zonder luchtfilter.

14.2.4 Benzinetankfilter

Om de 150 werkuren of om de drie maanden moet het benzinetankfilter verwijderd en gereinigd worden.

Verwijder de filtercapsule en het filter, reinig het filter grondig met een milieuvriendelijk ontvettingsmiddel op waterbasis en plaats het terug.

15 OPSLAG

Als de motor (foto 1, onderdeel 14) niet wordt gebruikt of wordt opgeborgen voor meer dan een maand, dan moet de volgende opbergprocedure worden uitgevoerd. Laat alle benzine uit de benzinetank (foto 1, onderdeel 11) en de carburator af en zorg ervoor dat alle benzine is verwijderd.

■ Verwijder de bougie.

POWXG9007

• Giet ongeveer een halve soeplepel zuivere motorolie in het gat waar de bougie zat.
• Trek, met de ontsteking uitgeschakeld, verschillende keren zachtjes aan het startkoord (foto 1, onderdeel 16). Plaats de bougie terug en trek verder aan het startkoord tot de zuiger aan de compressieslag begint (er wordt weerstand voelbaar) en stop dan met trekken.

Bewaar de hogedrukreiniger op een droge en goed geventileerde plaats en dek hem af om te voorkomen dat er stof of afval op komt.

16 VOORBEREIDING VOOR DE WINTER EN LANGETERMIJNBEWARING

Als de hogedrukreiniger voor langer dan drie maanden niet wordt gebruikt of als er gevaar bestaat op ijs of bevriezing tijdens de wintermaanden, dan moet de pomp beschermd worden om vastlopen of vorstschade te voorkomen. Maak met antivriesmiddel voor de auto een oplossing zoals opgegeven op de verpakking van het antivriesmiddel. Giet deze oplossing voorzichtig in de pompinlaat van de hogedrukreiniger. Sluit de wateruitlaat af met een kurk of een andere geschikte stop als de oplossing uit de wateruitlaat loopt. Blijf antivriesoplossing in de inlaat gieten totdat de pomp vol is en sluit dan de inlaat af met een kurk of een andere geschikte stop.

Wanneer de hogedrukreiniger voor de eerste maal na deze vorstbeveiliging opnieuw wordt gebruikt, zorg er dan voor dat alle antivries uit de pomp, de slang en de straalpijp wordt gespoeld. Wanneer de hogedrukreiniger voor de eerste maal wordt gestart dan kunnen er kleine lekken optreden aan de pomp. Deze verdwijnen na een korte tijd.

PROBLEEM OORZAAK ACTIE
Fluctuerende druk	De pomp zuigt lucht aan De kleppen zijn vuil, versleten of vastgelopen. Verstopte spuitmond.	Controleer of de verbindingen goed vastzitten. Verwijder verstoppingen met de spuitmondreiniger.
Er lekt water uit de pomp	Afdichtingen zijn versleten.	Neem contact op met de consumentendienst.
De pomp haalt de benodigde druk niet	De pomp zuigt lucht aan langs de koppelingen of de slang.	Controleer het vastzitten van alle verbindingen.
	Aanzuig/uitlaatkleppen zijn vuil.	Maak de kleppen proper of vervang ze. Laat het toestel door een servicecenter controleren.
	De uitlaatklep zit vast.	Draai de regelschroef los en dan weer vast.
	Straalpijp of spuitmond is versleten.	Controleer en/of vervang.
De pomp draait maar er komt geen water uit	Geknikte toevoer- of hogedrukslang.	Controleer en strek de slang en vervang ze indien nodig.
	Verstopt inlaatfilter. Verwijder en reinig het filter.
	Verstopte spuitmond.	Verwijder de verstopping met het reinigingsgereedschap.

18 GARANTIE

• Dit product is gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: defecte onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecte onderdelen onderhevig aan normale slijtage zoals onder meer lagers, borstels, kabels, stekkers,... Ook accessoires zoals boren, boorbits, zaagbladen enz., vallen niet onder de garantie.
• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.
• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.
• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.
• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).
• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

19 MILIEU

Als uw machine na verloop van tijd aan vervanging toe is, geef het dan niet met het huisvuil mee, maar zorg voor een milieuvriendelijke verwerking.

Verwijder de olie op een milieuvriendelijke manier. Wij raden u aan om de olie in een gesloten vat naar uw lokaal servicecenter te brengen voor recyclage. Doe de olie niet bij het huishoudelijk afval of giet ze niet op de grond.

20 CONFORMITEITSVERKLARING

CE

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product : Benzine Hogedrukreiniger

Handelsmerk : POWERplus

Model : POWXG9007

voldoet aan de Essentiële Eisen en andere van toepassing zijnde voorschriften van de Europese Richtlijnen, gebaseerd op de toepassing van de geharmoniseerde Europese normen. Elke niet toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese richtlijnen (inclusief hun wijzigingen, indien van toepassing):

2004/108/EG De Richtlijn Elektromagnetische Compatibiliteit

2006/42/EG De Machinerichtlijn

2000/14/EG Richtlijn geluidsemissie voor materieel voor gebruik buitenshuis

LwA = 105dB

97/68/EG Emissierichtlijn voor niet voor de weg bestemde

mobiele machines

Motorklasse = SN3

EDP (Emissieduurzaamheidsperiode) : 125h

keuringsinstantie: NSAI

Dublin

Europese Richtlijnen en hun wijzigingen:

EN60335-1:2002

EN60335-2-79: 2009

EN55012:2002

Ondergetekende handelt in opdracht en in onmiddellijke vertegenwoordiging van het bedrijfsmanagement,

Philippe Vankerkhove

Certificatiemanager

Datum : 01/06/2010
