POWXG90420 - Nettoyeur haute pression PowerPlus - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pression maximale : 140 bars, Débit : 420 L/h, Puissance : 1800 W
Type de moteur	Moteur électrique
Dimensions	Dimensions : 35 x 30 x 85 cm
Poids	Poids : 12 kg
Utilisation	Idéal pour le nettoyage de surfaces extérieures, voitures, terrasses et meubles de jardin
Accessoires inclus	Flexible haute pression, lance, buse réglable, brosse rotative
Maintenance	Vérifier régulièrement le filtre d'entrée d'eau, nettoyer la buse après chaque utilisation
Sécurité	Protection contre la surchauffe, interrupteur de sécurité, ne pas diriger le jet vers des personnes ou des animaux
Informations générales	Garantie de 2 ans, service après-vente disponible, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - POWXG90420 PowerPlus

Comment assembler le nettoyeur haute pression PowerPlus POWXG90420 ?

Pour assembler le nettoyeur haute pression, suivez les instructions du manuel d'utilisation. Assurez-vous de bien fixer les tuyaux, la lance et le pistolet selon les étapes indiquées.

Quel type de détergent puis-je utiliser avec le PowerPlus POWXG90420 ?

Utilisez uniquement des détergents spécialement conçus pour les nettoyeurs haute pression. Évitez les produits corrosifs ou abrasifs.

Quelle est la pression maximale de sortie du PowerPlus POWXG90420 ?

Le PowerPlus POWXG90420 a une pression maximale de sortie de 140 bars.

Le nettoyeur haute pression peut-il être utilisé pour nettoyer des voitures ?

Oui, le PowerPlus POWXG90420 est adapté pour nettoyer des voitures. Veillez à utiliser un réglage de pression approprié et à maintenir une distance sécuritaire pour éviter d'endommager la peinture.

Comment purger l'air du système du nettoyeur haute pression ?

Pour purger l'air, branchez le nettoyeur, ouvrez le robinet d'eau, puis actionnez le pistolet jusqu'à ce que l'eau s'écoule de manière continue sans éclaboussures.

Que faire si le nettoyeur haute pression ne démarre pas ?

Vérifiez d'abord que l'appareil est correctement branché et que le robinet d'eau est ouvert. Assurez-vous également que la prise électrique fonctionne.

Comment nettoyer le filtre d'entrée d'eau du PowerPlus POWXG90420 ?

Pour nettoyer le filtre, dévissez le raccord d'entrée d'eau, retirez le filtre et rincez-le à l'eau claire. Remettez-le en place une fois sec.

Le nettoyeur haute pression est-il garanti ?

Oui, le PowerPlus POWXG90420 est généralement couvert par une garantie de 2 ans. Consultez le manuel pour les détails spécifiques de la garantie.

Comment ranger le nettoyeur haute pression ?

Rincez tous les accessoires, débranchez le nettoyeur et rangez-le dans un endroit sec. Enroulez les câbles et tuyaux pour éviter les enchevêtrements.

MODE D'EMPLOI POWXG90420 PowerPlus

1 UTILISATION 2
2 DESCRIPTION (FIG. A) 2
3 LIST DES PIECES CONTENUES DANS L'EMBALLAGE 2
4 INSTRUCTIONS DE SECURITE SUPPLEMENTaires POUR LES NETTOYEURS HAUTE PRESSION 3
4.1 Raccordement au secteur 4
4.2 Prise d'eau 4
4.3 Dispositifs de sécurité 4
5 MONTAGE 5
5.1 Montage du pistonlet (Fig. 1) 5
5.2 Montage du crochet de rangement et support du pistonot (Fig. 2). 5
6 UTILISATION 5
6.1 Raccordement du tuyau d'arrosage (Fig.3) 5
6.2 Montage du flexible haute pression (Fig. 4) 5
6.3 Montage de la lance et de la buse 5
6.4 Raccordement à l'eau 5
6.5 Marche/arrêt de la machine 6
6.6 Buse régiable (Fig. 6) 6
6.7 Nettoeur pour terrasse 6
6.8 Bouteille de détangent intégrée (Fig. 7 & 8)
6.9 Debit de détérgent (Fig. 9) 7
7 DONNEES TECHNIQUES 7
8 BRUIT 7
9 NETTOYAGE ET ENTRETIEN 8
9.1 Nettoyage du filtr d'arrivee 8
9.2 Nettoyage des évents d'aération 8
9.3 Lubrification des raccords 8
10 RANGEMENT 8
11 RECHERCHE DE PANNE 9

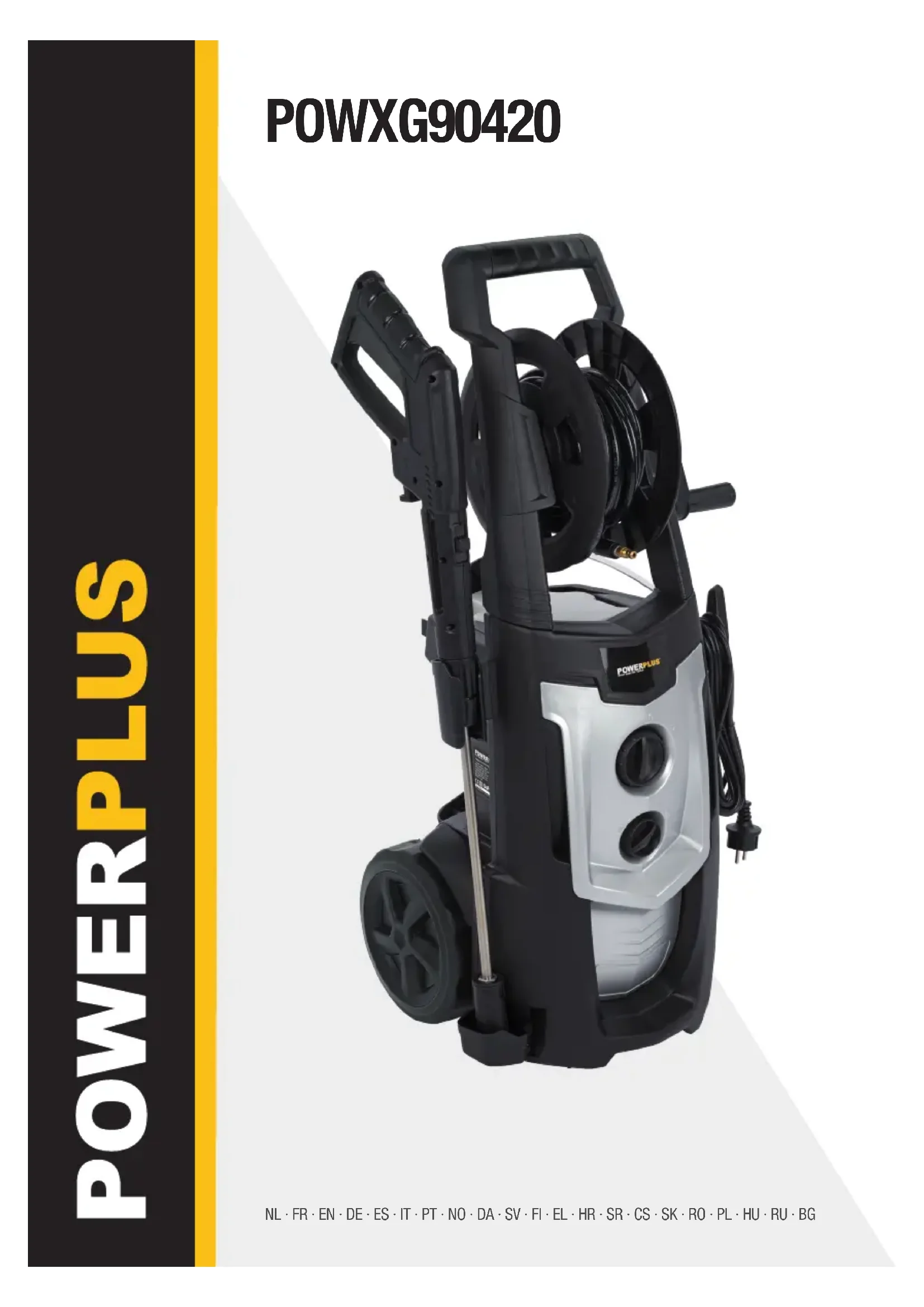

NETTOYEUR A HAUTE PRESSION 2200W POWXG90420

1 UTILISATION

Votre nettoyeur a haute pression a ete concu pour le nettoyage a l'extérieur. Nettoyage de: machines, vehicules, structures, outils, faudes, terrasses, outils de jardinage, ...

MISE EN GARDE! Pour votre propre sécurité, lisez préalablement ce manuel et les consignes de sécurité générales avant d'utiliser la machine. Si vous cédez votre apparéil, joignez-y toujours ce mode d'emploi.

2 DESCRIPTION (FIG. A)

1. Raccord d'arrivée d'eau
2. Crochet de rangement
   3.Sortied'eau
3. Commutateur
4. Poignée du chariot
5. Support de pistolet
6. Flexible haute pression
7. Pistolé à gachette

8. Verrou de la gachette

9. Lance

10. Buse régiable
11. Bouton verrouillage flexible, pistonet
12. Bouton de début de dénergie
13. Nettoeur pour terrasse
14. Buse turbo
15. Bouteille de détergent intégrée
16. Extension de lance 330 mm

3 LIST DES PIECES CONTENUES DANS L'EMBALLAGE

• Retirez tous les matériaux d'emballage.
  Retirez les supports d'emballage et de transport restants (le cas échéant).
• Vérifiez qu'il ne manque rien dans le carton.
  Vérifiez que l'appareil, le cordon d'alimentation, la fiche d'alimentation électrique et tous les accessoires n'ont pas subi de dommages au cours du transport.
• Conservez les matériaux d'emballage le plus longtemps possible jusqu'à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas journé avec des sacs en plastique ! Il existe un risque de suffocation!

1x nettoyeur a haute pression
1x gachette
1x lance de rallonge pour le pistol
1x buse régable
1x connecteur d'arrivee d'eau

1x flexible de pression de 8 m
1x manuel general
1x nettoyeur pour terrasse
1x buse turbo
1x aiguille de nettoyage

En cas de pieces manquantes ou endommagées, contactez votre revendeur.

4 INSTRUCTIONS DE SECURITE SUPPLEMENTaires POUR LES NETTOYEURS HAUTE PRESSION

• L'appareil est uniquement concu pour un usage privé en extérieur et NON pour un usage commercial. Maintenez-le éloigné de la chaleur, du rayonnement direct du soleil, de l'humidité et de la pluie, du gel et des bords tranchants.
• Ne laissez pas les personnes non formées à l'utilisation d'un nettoyeur à haute pression et qui n'ont pas lu le manuel d'utilisation utiliser la machine!
• Les nettoyeurs haute pression ne doivent pas etre utilisés par des enfants ou des personnes non formées à leur utilisation.
  Il convient de veiller à ce que des enfants ne jouent pas avec l'appareil.
• Avant de démarrer votre machine, vérifie bien qu'elle ne présente aucun défaut. Si la machine présente un défaut, ne la démarrez pas et contactez votre revendeur local.
• Vérifiez en particulier l'iso1ation du cable electrique, elle ne doit presenter aucun defaut ni fissure. Si le cable est endomagé, un réparateur local agree doit le remplacer.

AVERTISSEMENT: Les jets haute pression peuvent etre dangereux sils sont mal utilisés. Le jet ne doit pas etre dirigé vers des personnes, du matériel électrique sous tension ou l'appareil lui-meme.

AVERTISSEMENT: N'utilise pas l'appareil à proximé de personnes sauf si elles portent des vêtements de protection.

• Ne dirigez pas le jet contre vous-meme ou d'autres personnes pour nettoyer des vêtements ou des chaussures.
  Tenez fermement la lance de pulverisation a deux mains.
  L'utilisateur et toute personne a proximate immediate du site de nettoyage doit veiller a se proteger contre les debris deplacés et projetés au cours du nettoyage.
• Portez des lunettes et des vêtements de protection au cours du nettoyage.
• Debranchez l'appareil de l'alimentation électrique avant d'effectuer une opération d'entretien.
  Pour garantir la sécurité de l'appareil, utilisez uniquement des pieces de rechange du fabricant ou agreees par le fabricant.
• N'utilisez pas l'appareil si un cordon d'alimentation ou des pieces importantes de l'appareil sont endommagées, par exemple, un dispositif de sécurité, un flexible haute pression ou un pistonlet à gauche.
  N'utilisez pas l'appareil avec les mains mouillées. Si l'appareil est humide ou mouillé, débranchez-le immédiatement. Ne le mettez pas dans l'eau.
• Des pneus et des valves de pneus peuvent être endommages par le jet haute pression et peuvent ensuite exposer.
  N'utilisez jamais la machine dans un environnement prisentant un risque d'explosion.
  Le nettoyage par jet haute pression des surfaces contenant de l'amiente n'est pas autorisé.
• Ce nettoyeur à haute pression ne doit pas être utilisé à des températures inférieures à 0 °C.

AVERTISSEMENT: Les flexibles haute pression, les raccords et les accouplements sont importants pour la sécurité de l'appareil. Utilisez uniquement des flexibles, raccords et accouplements recommendés par le fabricant.

Si un cable de rallonge est utilise, la fiche et la prise doivent etre etanches et conformes aux exigences mentionnées ci-dessous pour la longueur et les dimensions du cable.

-1,0 mm² max. 12,5 m
-1,5mm² max.20m

• Si le cable électrique est endommagé, il doit être remplace par le fabricant ou son réparateur ou une personne de même qualification afin d'éviter tout risque.

4.1 Raccordement au secteur

Les consignes suivantes doivent être respectées lors du raccordement du nettoyeur à haute pression à l'installation électrique :

Le raccordement electrique doit etre effectue par un electricien qualifie et etre conforme a la norme CEI 60364-1.
Il est recommandé que l'alimentation électrique de cet apparéil inclue un dispositif différentiel résiduel qui interrompe l'alimentation si le courant de fuite à la terre est supérieur à 30 mA pendant 30 ms.

4.2 Prise d'eau

• Le raccordement aux canalisations publiques est effectué conformément aux réglementations.
  Le flexible d'arrivée peut être raccordé aux canalisations publiques avec une pression d'admission max. de 12 bar

Ce nettoyeur à haute pression ne peut être raccordé, en Europe, aux canalisations d'eau potable, que si disconnecteur hydraulique adapté, de Type BA conforme à la norme EN 1717, a été installé. La longueur du flexible entre le disconnecteur hydraulique et le nettoyeur à haute pression doit être d'au

moins 10 metres pour absorber les pics de pression eventuels (diametre min. de 12 pouce).

• Des que l'eau a circulé dans le disconnecteur BA, cette eau n'est plus considérée comme potable.

IMPORTANT! Utilisez seulement de l'eau sans impuretés. S'il existe un risque de présence de particules de sable dans l'eau d'arrivée (c'est-à-dire de votre propre source), un filtré supplémentaire doit être installé.

4.3 Dispositifs de sécurité

• La soupape de décharge peut réduire la pression si cette dernière est supérieure aux valeurs prédéfinies.
  Dispositif de verrouillage sur le piston et gachette (9): Le piston et gachette (8) est equiped d'un dispositif de verrouillage (9). Lorsque le bouton est activé, le piston et gachette (8) ne peut pas etre actionne.
• Un capteur thermique protège le moteur contre la surcharge. La machine redémarre après quelques minutes lorsque le capteur thermique a refroidi.

5 MONTAGE

Cette section décrit en détaill la préparation du nettoyeur à haute pression avant utilisation.

5.1 Montage du pistonot (Fig. 1)

• Insérez la buse de pulverisation orientable (K) dans le pistolet. Appuyez sur la buse orientable et tournez-la dans le sens des aiguilles d'une montre sur le pistolet (J) jusqu'à ce qu'elle soit fermement serrée et bloquée en place. Lorsque les pieces sont correctement raccordées, il est impossible de détacher les deux composants en tirant sur la buse orientable. Tous les accessoires doivent être insérés dans le pistolet pour être correctement utilisés.

5.2 Montage du crochet de rangement et support du pistolet (Fig. 2)

• Faites glisser le crochet de rangement dans le support sur le cote droit.

• Faites glisser le support du pistolet dans le support à gauche.

6 UTILISATION

6.1 Raccordement du tuyau d'arrosage (Fig.3)

• Avant de fixer le connecteur d'arrivée d'eau au nettoyeur haute pression, retirez le capuchon en plastique.

Fixez le raccord de flexible (avec filtre intégré) au nettoyeur haute pression.

Raccordez le tuyau d'arrosage au moyen d'un raccord rapide standard.

6.2 Montage du flexible haute pression (Fig. 4)

1. Fixez le flexible haute pression au pistol et gachette.

2. Detachez le flexible haute pression en appuyant sur le bouton (B).

6.3 Montage de la lance et de la buse

1. Poussez la lance dans le pistol et gachette.

2. Une fois que la lance est insérée, tournez-la. Attention : Vérifiez que la lance est correctement fixée sur le pistolet.

3. Fixez les buses. Enforcez-les bien sur la lance. Vérifiez avant d'actionner la gachette que la buse est bien fixée.

6.4 Raccordement à l'eau

Un tuyau d'arrosage ordinaire de 0,5 pouce de diametre et d'une longueur comprise entre 10m et 25m convient.

IMPORTANT! Utilisez uniquement de l'eau sans impuretés. S'il existe un risque de présence de particules de sable dans l'eau à l'entrée (c'est-à-dire en provenance de votre propre source), un contrôle supplémentaire doit être monté.

1. Laissez l'eau circuler dans le flexible avant de le raccorder à la machine pour empêcher l'entrée de sable et de saleté dans la machine. Remarque : Vérifiez que le filtre est monté sur le tuyau d'accuee et qu'il n'est pas colmaté.
2. Raccordez le flexible à l'alimentation en eau au moyen du raccord rapide (eau à l'entrée, pression max.: 12 bar, température max.: 50^ ).
3. Ouvrez l'alimentation en eau.

6.5 Marche/arrêt de la machine

Le pistolet à gâchette et la lance subissant une poussée en fonctionnement, par conséquent, il convient de les tener fermement à deux mains.

IMPORTANT : Pointez la buse vers le sol.

Ce nettoyeur à haute pression est équipé d'un système de marche/arrêt automatique, basé sur la pression de l'eau.

1. Vérifiez que la machine est en position verticale. REMARQUE: N'installez pas la machine dans les herbes hautes!
2. Libérez le verrou de la gachette.
3. Activez la gachette du piston et laissez l'eau couler jusqu'à ce que l'air se soit échépé du flexible d'eau.
4. Tournez l'interrupteur marche/arrêt vers la droite.
5. Actionnez la gachette du piston et gachette.
6. Reglez toujours la distance et par conséquent la pression de la buse vers la surface à nettoyer.

Ne couvrez pas la machine en cours de fonctionnement ou ne l'utilisez pas dans une piece ne représentant pas la ventilation appropriée!

REMARQUE: Si la machine n'est pas utilisée pendant 5 minutes, elle doit être désactivée à l'aide du commutateur marche/arrêt (4) 'O':

1. Tournez l'interrupteur marche/arrêt vers la gauche « O »
2. Debranchez la fiche électrique de la prise.
3. Coupez l'alimentation en eau et actionnez la gachette du pistolet afin d'évacuer la pression de la machine.
4. Verrouillez le pistolet à qachette. (Fig. 5)

Lorsque la gachette du pistonlet est relachée, la machine s'arrête automatiquement. La machine redémarrera lorsque vous actionnerez de nouveau le pistonlet à gachette.

6.6 Buse régiable (Fig. 6)

La pression de la buse réglable peut être réglée en tournant la buse.

AVERTISSEMENT: Ne tournez pas la buse alors que la machine est en marche afin d'eviter que le jet ne frappe votre main.

6.7 Nettoyeur pour terrasse

Le nettoyeur pour terrasse est un accessoire puissant utilisé pour nettoyer les terrasses, allées, etc.

Fixez le nettoyeur pour terrasse à la lance.

REMARQUE: N'utilise pas le nettoyeur pour terrasse comme un balai, laissez-le ploutot glisser doucement sur la surface

6.8 Bouteille de détérgent intégrée (Fig. 7 & 8)

Le nettoyeur à haute pression pulverise du détergent à faible pression. Utilisez la buse de pulverisation orientable pour des opérations de rincege.

La bouteille de dédTangent intégrée vous permet d'appliquer plusieurs types de dédTangent liquide sur la surface de travail. L'application de dédTangent se produit à faible pression uniquement. Insérez la buse orientable sur le piston et tournez-la jusqu'à l'extrémité « Δ», le nettoyeur haute pression est alors régé en mode faible pression (Fig. 7). Retirez le bouchon du réservoir de dédTangent et replisssez-le de dédTangent liquide uniquement (Fig. 8). Ne verse pas d'eau dans le réservoir. Le nettoyeur à haute pression mélange automatiquement l'eau et le dédTangent. Une fois que vous avez terminé d'appliquer du dédTangent sur la surface de travail, tournez la buse jusqu'à son extrémité « I » et évacuez le dédTangent par une pulverisation haute pression (Fig. 7). En mode haute pression, le nettoyeur haute pression ne distribue pas de dédTangent.

6.9 Débit de détérgent (Fig. 9)

Si vous devez régler le débit de détergent, tournez le bouton vers la gauche pour le diminuier et tournez le bouton vers la croite pour l'augmenter. Cela dépend de votre demande de nettoyage spécifique.

7 DONNEES TECHNIQUES

	POWXG90420
TYPE de moteur	Moteur à balais
Pression (Mpa)	12
Pression Max. (Mpa)	17
Tension	220-240 V / 50 Hz
Puisance	2200 W
Débit	7,5 L/min
Température de l'eau	Max 50°C
Poids	11,4 kg

8 BRUIT

Valeurs des émissions acoustiques mesurées selon la norme applicable. (K=3)

Pressure acoustique LpA 75 dB(A)

Puissance acoustique LwA 89 dB(A)

ATTENTION! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l'ouïe.

aw (Vibrations):

2,1 m/s²

K = 1,5m / s^2

9 NETTOYAGE ET ENTRETIEN

AVERTISSEMENT! Débranchetzouslaficheélectriquede la prise avant tout opération d'entretien ou de nettoyage.

Afin d'assurer une longue durée de service sans problème, suivez les conseils ci-dessous :

Nettoyez le flexible d'eau, le flexible haute pression, la lance d'arrosage et les accessoires avant de les monter.
- Nettoyez les raccords pour en éliminer la poussière et le sable.
Nettoyez les buses.

Toute réparation doit toujours être effectue dans un atelier/agréé avec des pieces de rechange d'origine.

9.1 Nettoyage du filtré d'arrivée

Nettoyez regulierement le filtre d'arrival eau. Rincez-la a l'eau pour enlever la salet et les debris.

ATTENTION: Le fait de ne pas installer le contrôle annule la garantie.

9.2 Nettoyage des évents d'aération

La machine doit être maintainue propre de maniere à laisser l'air de refroidissement circuler librement dans les évents de la machine.

Afin de garantir un raccordement facile et afin que les joints toriques ne sechent pas ; les raccords doivent être lubriés régulièrement.

10 RANGEMENT

La machine doit être rangée dans une piece où il ne gèle pas.

L'eau doit toujours être evacuée de la pompe, du flexible et des accessoires avant leur rangement, comme suit :

1. Arretez la machine (Tourner le commutateur marche/arrêt 'O' et detachez le flexible d'eau et la buse.
2. Redemarrez la machine et actionnez la gachette du pistolet. Laissez la machine fonctionner jusqu'à ce qu'il n'y ait plus d'eau à circuler dans le pistolet.
3. Arretez la machine, detachez et enroulez le flexible et le cable.
4. Placez le pistonet, la lance, les buses et les autres accessoires dans les supports correspondants sur la machine. Le crochet peut etre utilise pour le rangement du flexible et du cordon d'alimentation.

Si la machine avait geler par erreur, il sera nécessaire de vérifier qu'elle n'est pas endommagée.

AVERTISSEMENT: Ne démarrez jamais une machine gelée. Les dégats du gel ne sont pas couverts par la garantie!

11 RECHERCHE DE PANNE

SYMPTOME	CAUSE	ACTION RECOMMANDEE
La machine ne démarre plus	La machine n'est pas branchée	Branchez la machine.
	Prise défectueuse	Essayez une autre prise.
	Câble de rallonge défectueux	Essayez sans le cable de rallonge.
Pression variable	La pompe aspire de l'air	Vérifiéz que les flexibles et les raccords sont bien étanches à l'air.
	Valves sales, usées ou collées	Contactez le réparateur le plus propre.
	Alimentation d'eau insuffisante	Augmentez la pression d'eau, vérifiez que le tuyau d'arrosage n'est pas bouché et/ou remplacez-le par un tuyau plus grand.
	Joints de pompe usés	Contactez le réparateur le plus propre.
La machine s'arrête	Tension d'alimentation incorrecte	Vérifiéz que la tension d'alimentation correspond à la tension indiquée sur la plaque signalétique.
	Capteur thermique activé	Laissez la machine refroidir pendant 5 minutes.
	Buse partiellement bouchée	Nettoyez la buse à l'aide d'une aiguille et en pulvervisant de l'eau à l'envers dans la buse.
	Augmentation de l'ampérique	Essayez sans le cable de rallonge.
La machine vibre	Air dans le flexible d'arrivée/la pompe	Laissez la machine fonctionner avec la gâchette ouverte jusqu'à la reprise d'une pression de service régulière.
	Alimentation en eau incorrecte	Augmentez la pression d'eau, vérifiez que le tuyau d'arrosage n'est pas bouché et/ou remplacez-le par un tuyau plus grand.
	Buse partiellement bouchée	Nettoyez la buse à l'aide d'une aiguille et en pulvervisant de l'eau à l'envers dans la buse.
	Filtre d'eau colmaté	Nettoyez le filtre.
	Flexible entortillé	Démêlez le flexible.
La machine démarre et s'arrête souvent d'elle-même	Fuite au niveau de la pompe et/ou du pistolet à gâchette	Contactez le réparateur le plus propre.
	Pas d'alimentation en eau	Raccordez la machine à l'acciviée d'eau.
La machine démarre mais l'eau ne sort pas	Filtre d'eau colmaté	Nettoyez le filtre.
	Buse bouchée	Nettoyez la buse à l'aide d'une aiguille et en pulvervisant de l'eau à l'envers dans la buse.

1 APPLIANCE 2
2 DESCRIPTION (FIG. A) 2
3 PACKAGE CONTENT LIST 2

4 ADDITIONAL SAFETY INSTRUCTIONS FOR HIGH-PRESSURE CLEANERS 3
