Merk	Barbecook
Model	Spring 2002
Categorie	Gasbarbecue
Producttype	Buitengasbarbecue
Voeding	Butaan- of propaangas
Aantal hoofdbranders	2 (schatting)
Ontsteking	Elektrisch (AA-batterij) of lucifer
Maximale temperatuur	300 °C (niet langer dan 5 minuten)
Hoofdmateriaal	Emaille, roestvrij staal, verchroomd staal, poedercoating
Afmetingen (H x B x D)	Niet gespecificeerd in de handleiding
Gewicht	Niet gespecificeerd in de handleiding
Gebruik	Alleen buitengebruik
Veiligheid	Gedetailleerde veiligheidsinstructies (gas, locatie, kinderen)
Onderhoud en reiniging	Regelmatige reiniging van rooster, bak, branders en venturi's
Garantie	2 jaar vanaf aankoopdatum
Reserveonderdelen	Beschikbaar op www.barbecook.com
Bestemmingsland	Europa (verschillende regelaars per land)

Veelgestelde vragen - Spring 2002 BARBECOOK

Welk type gas gebruiken?

Gebruik butaan- of propaangas met een regelaar die geschikt is voor uw land (bijv. 37 mbar voor Frankrijk).

Hoe de barbecue monteren?

Volg de montage-instructies in de handleiding. U heeft een kruiskopschroevendraaier, een platte schroevendraaier en een AA-batterij voor de ontsteker nodig.

Hoe de branders aansteken?

Open het deksel, open de gastoevoer, wacht 10 seconden, gebruik dan de elektrische ontsteker (AA-batterij) of een lucifer terwijl u de knop op HIGH zet.

Hoe de gasdichtheid controleren?

Gebruik een testvloeistof (water + afwasmiddel) op de aansluitingen. Open het gas een beetje en zoek naar bellen. Bij een lek, draai vast of vervang de onderdelen.

Wat te doen bij een gaslek?

Sluit onmiddellijk de gastoevoer af, draai de aansluiting vast of vervang de slang/gasfles. Als het lek aanhoudt, neem contact op met een Barbecook-verdeler.

Hoe het rooster en de bak reinigen?

Gebruik een Barbecook cleaner of een mild reinigingsmiddel. Gebruik nooit ovenreiniger. Reinig na elk gebruik.

Hoe de branders en venturi's reinigen?

Verwijder de branders en reinig ze met een borstel of pijpenrager om spinnenwebben te verwijderen. Doe dit minstens twee keer per jaar.

Hoe het apparaat opbergen?

Koppel de gasfles los, reinig de barbecue en bedek hem met een Barbecook-hoes. Berg hem op een droge plaats op.

Wat is de duur van de garantie?

Garantie van 2 jaar vanaf aankoopdatum, dekkende fabricagefouten onder voorbehoud van correct gebruik en onderhoud.

Waar vind ik reserveonderdelen?

Bestel op www.barbecook.com of bij uw verkooppunt. De referentienummers staan in de handleiding en op de website.

GEBRUIKSAANWIJZING Spring 2002 BARBECOOK

[NL] Ga naar barbecook.com, registreer uw Barbecook om uw Barbecook-ervaring nog meer te verbeteren!

NL - Gebruiksaanwijzin 17

NL - GEBRUIKSAANWIJZING

1 Uw toestel registreren....18

2 Over deze handleiding....18

3 Belangrij e veiligheidsinstructies....18

• De instructies lezen en opvolgen....18
• Voorzichtig omspringen met gas....18
• Een geschikte locatie kiezen......18
  • Veiligheidsinstructies ....18

4 Terugkerende concepten .....18

• Venturibuizen ....18
• Branderkappen ....19
• Email 19
  • Opflak eringen....19

5 Het toestel monteren ....19

• Veiligheidsinstructies ....19
• Het toestel monteren ....19

6 Het toestel van gas voorzien ....19

• Welke gasfles, slang en egelaar? ....19
• Veiligheidsinstructies ....19
• De slang aansluiten op het toestel....19
• De slang en gasfles aanslui en op de regelaar ......20
  • De gasfles ve vangen ....21

7 Controleren op gaslekken....21

• Waarom controleren op gaslekken? ......21
• Wanneer controlleren op gaslekken? 21
• Veiligheidsinstructies ....21

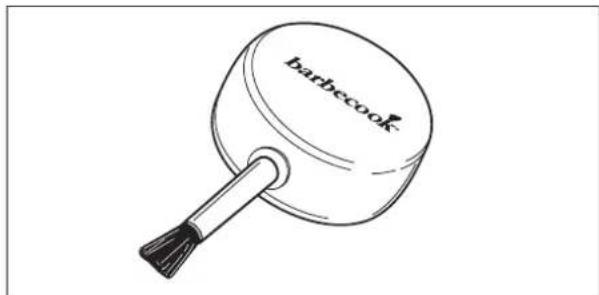

• Welke materialen heb ik nodig?......21
  • Controleren op gaslekken....21
  • In geval van een gaslek....22

8 Het toestel klaarmaken voor gebruik....22

• Voor elk gebruik....22
- Voor het eerste gebruik (of na een lange periode van ongebruik)....22
- Het toestel inbranden....22

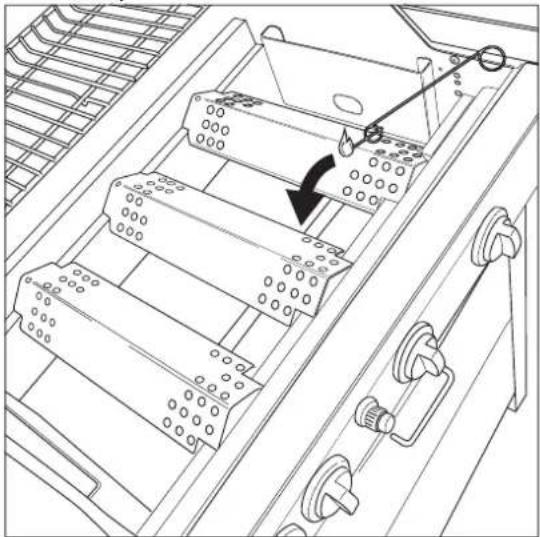

9 De branders ontsteken 22

• Veiligheidsinstructies ....22
  • De hoofdbranders ontsteken....22
  • De branders uitschakelen....23
  • De branders opnieuw ontsteken......23
  • De vlammen controleren....23

10 Handige tips....24

• Het toestel voorverwarmen....24
  • Voorkomen dat voedsel aankleeft .....24
• Rechtstreeks en onrechtstreeks grillen....24
• Grillen met gesloten deksel ....24
  • De temperatuur controleren....24
  • De warmtezones benutten....24
  • Opflak eringen vermijde .....25

11 Het toestel onderhouden....25

• Het rooster reinigen ....25
  • De kuip reinigen....25
• De branders en venturibuizen schoonmaken ......25
• Geëmailleerde, roestvaststalen, verchroomde en gepoederlakte onderdelen onderhouden ....25
• Het toestel opbergen 26
  Gasflessen bewaren 26
• Reserveonderdelen bestellen ....26

12 Garantie 26

• Gedekt 26
- Niet gedekt ....26

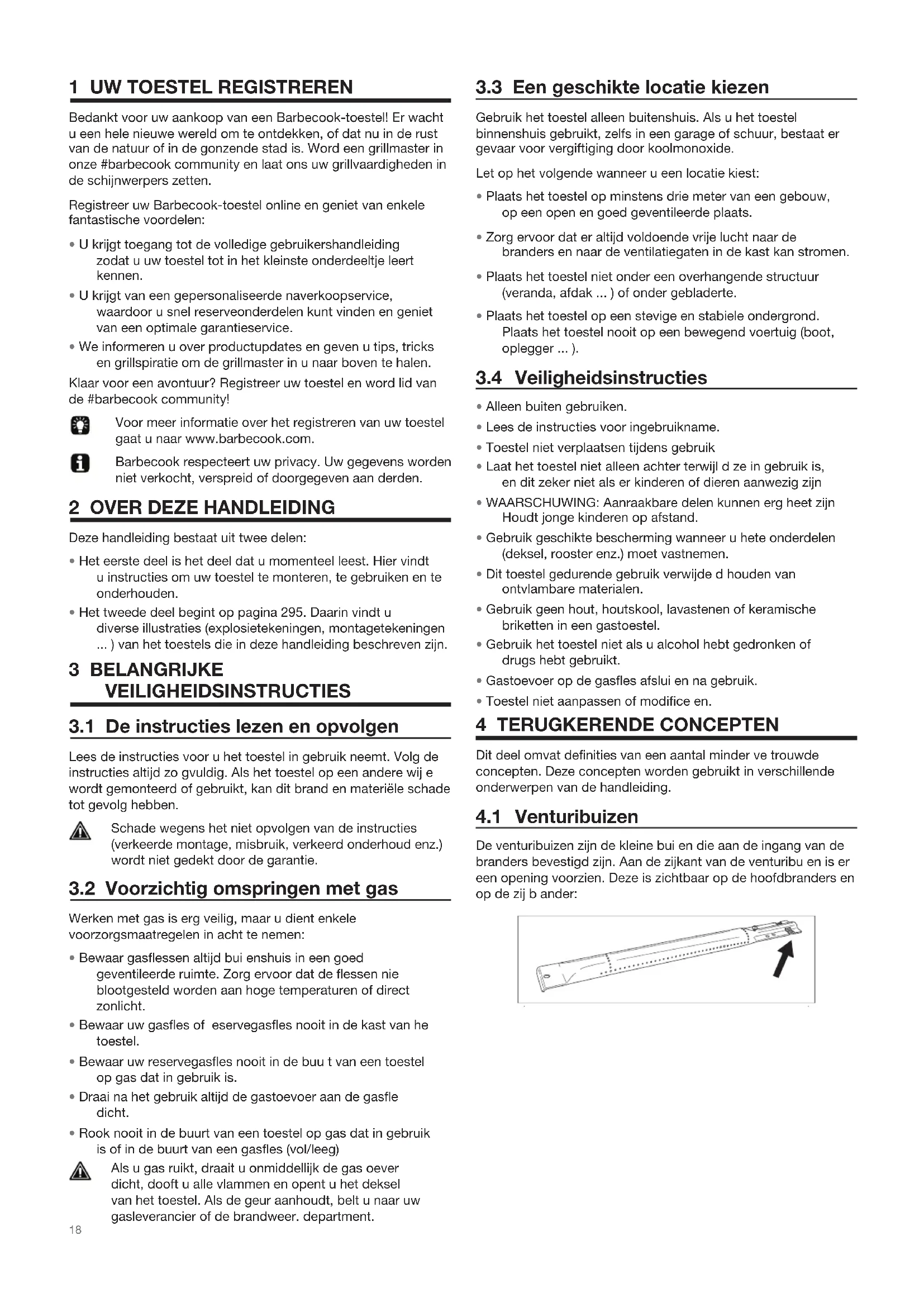

Bedankt voor uw aankoop van een Barbecook-toestel! Er wacht u een hele nieuwe wereld om te ontdekken, of dat nu in de rust van de natuur of in de gonzende stad is. Word een grillmaster in onze #barbecook community en laat ons uw grillvaardigheden in de schijnwerpers zetten.

Registreer uw Barbecook-toestel online en geniet van enkele fantastische voordelen:

• U krijgt toegang tot de volledige gebruikershandleiding zodat u uw toestel tot in het kleinste onderdeeltje leert kennen.
• U krijgt van een gepersonaliseerde naverkoopservice, waardoor u snel reserveonderdelen kunt vinden en geniet van een optimale garantieservice.
• We informeren u over productupdates en geven u tips, tricks en grillspiratie om de grillmaster in u naar boven te halen.

Klaar voor een avontuur? Registreer uw toestel en word lid van de #barbecook community!

Voor meer informatie over het registreren van uw toestel gaat u naar www.barbecook.com.

Barbecook respecteert uw privacy. Uw gegevens worden niet verkocht, verspreid of doorgegeven aan derden.

2 OVER DEZE HANDLEIDING

Deze handleiding bestaat uit twee delen:

• Het eerste deel is het deel dat u momenteel leest. Hier vindt u instructies om uw toestel te monteren, te gebruiken en te onderhouden.
• Het tweede deel begint op pagina 295. Daarin vindt u diverse illustraties (explosietekeningen, montagetekeningen ...) van het toestels die in deze handleiding beschreven zijn.

3 BELANGRIJKE VEILIGHEIDSINSTRUCTIES

3.1 De instructies lezen en opvolgen

Lees de instructies voor u het toestel in gebruik neemt. Volg de instructies altijd zo gvuldig. Als het toestel op een andere wij e wordt gemonteerd of gebruikt, kan dit brand en materiële schade tot gevolg hebben.

Schade wegens het niet opvolgen van de instructies (verkeerde montage, misbruik, verkeerd onderhoud enz.) wordt niet gedekt door de garantie.

3.2 Voorzichtig omspringen met gas

Werken met gas is erg veilig, maar u dient enkele voorzorgsmaatregelen in acht te nemen:

• Bewaar gasflessen altijd bui enshuis in een goed geventileerde ruimte. Zorg ervoor dat de flessen nie blootgesteld worden aan hoge temperaturen of direct zonlicht.
• Bewaar uw gasfles of eservegasfles nooit in de kast van he toestel.
• Bewaar uw reservegasfles nooit in de buu t van een toestel op gas dat in gebruik is.
• Draai na het gebruik altijd de gastoevoer aan de gasfle dicht.
• Rook nooit in de buurt van een toestel op gas dat in gebruik is of in de buurt van een gasfles (vol/leeg)

Als u gas ruikt, draait u onmiddellijk de gas oever dicht, dooft u alle vlammen en opent u het deksel van het toestel. Als de geur aanhoudt, belt u naar uw gasleverancier of de brandweer. department.

3.3 Een geschikte locatie kiezen

Gebruik het toestel alleen buitenshuis. Als u het toestel binnenshuis gebruikt, zelfs in een garage of schuur, bestaat er gevaar voor vergiftiging door koolmonoxide.

Let op het volgende wanneer u een locatie kiest:

• Plaats het toestel op minstens drie meter van een gebouw, op een open en goed geventileerde plaats.
• Zorg ervoor dat er altijd voldoende vrije lucht naar de branders en naar de ventilatiegaten in de kast kan stromen.
• Plaats het toestel niet onder een overhangende structuur (veranda, afdak ...) of onder gebladerte.
• Plaats het toestel op een stevige en stabiele ondergrond. Plaats het toestel nooit op een bewegend voertuig (boot, oplegger ... ).

3.4 Veiligheidsinstructies

• Alleen buiten gebruiken.
• Lees de instructies voor ingebruikname.
• Toestel niet verplaatsen tijdens gebruik
• Laat het toestel niet alleen achter terwijl d ze in gebruik is, en dit zeker niet als er kinderen of dieren aanwezig zijn
• WAARSCHUWING: Aanraakbare delen kunnen erg heet zijn Houdt jonge kinderen op afstand.
• Gebruik geschikte bescherming wanneer u hete onderdelen (deksel, rooster enz.) moet vastnemen.
• Dit toestel gedurende gebruik verwijde d houden van ontvlambare materialen.
• Gebruik geen hout, houtskool, lavastenen of keramische briketten in een gastoestel.
• Gebruik het toestel niet als u alcohol hebt gedronken of drugs hebt gebruikt.
• Gastoevoer op de gasfles afslui en na gebruik.
• Toestel niet aanpassen of modifice en.

4 TERUGKERENDE CONCEPTEN

Dit deel omvat definities van een aantal minder ve trouwde concepten. Deze concepten worden gebruikt in verschillende onderwerpen van de handleiding.

4.1 Venturibuizen

De venturibuizen zijn de kleine bui en die aan de ingang van de branders bevestigd zijn. Aan de zijkant van de venturibu en is er een opening voorzien. Deze is zichtbaar op de hoofdbranders en op de zij b ander:

Op weg naar de branders passeert het gas door de venturibuizen. Via de openingen in de zijkan en wordt het gas gemengd met lucht, en dus ook met zuurstof. Dit is nodig voor een goede ontbranding in de branders: alleen een correct gas-zuurstofmengsel zal goed ontbranden en mooie vlammen opleveren.

4.2 Branderkappen

De branderkappen zijn de kappen die gemonteerd worden boven de branders van het toestel. Ze beschermen de branders tegen druipend vet. De openingen aan de zijkanten van de kappen verdelen de warmte over het rooster, zodat het veel sneller en gelijkmatiger opgewarmd wordt.

4.3 Email

Sommige delen van het toestel zijn bekleed met een laag gesmolten glas, zogenaamd email. Dit email beschermt het onderliggende metaal tegen corrosie. Email is een kwaliteitsvol materiaal: het is bestand tegen roest, het verzwakt niet onder invloed van hoge temperaturen en het is zeer eenvoudig te onderhouden.

Omdat het email minder fl xibel is dan het metaal waarop het is aangebracht, kunnen stukjes email loskomen wanneer u het toestel niet correct gebruikt. Om problemen te vermijden, dient u voorzichtig e zijn wanneer u geëmailleerde onderdelen monteert en dient u het email altijd e onderhouden zoals beschreven in deze handleiding.

4.4 Opflak eringen

Opflak eringen zijn vlammen die plots uit de kuip springen tijdens het grillen. e worden meestal veroorzaakt door druipend vet of druipende marinade.

5 HET TOESTEL MONTEREN

5.1 Veiligheidsinstructies

• Breng geen wijzigingen aan het oestel aan wanneer u deze in elkaar zet. Onderdelen die door de fabrikant werden voorgemonteerd en/of afgedicht, mogen niet worden gewijzigd, want dit is eer gevaarlijk
• Volg de montage-instructies altijd zo gvuldig.
• De gebruiker is verantwoordelijk voor de cor ecte montage van het toestel. Schade veroorzaakt door een foutieve montage wordt niet gedekt door de garantie.

5.2 Het toestel monteren

U hebt een kruisschroevendraaier, een platte schroevendraaier en een AA-batterij (elektrische onts eker) nodig. Er zijn geen batterijen bij het oestel geleverd.

1. Plaats het toestel op een effen en schone onde grond.

2. Monteer het toestel zoals aangegeven in de montagetekeningen. U vindt deze in het tweede deel van deze handleiding, na de explosietekening van uw toestel

Wees voorzichtig bij het mon eren van emailonderdelen. Het gereedschap en de schroeven kunnen het email beschadigen. Gebruik de bijgeleve de vezelringen om het email rond de schroeven te beschermen.

Het is mogelijk dat de blis erverpakkingen meer schroeven dan nodig bevatten, en dat er dus schroeven overblijven na de montage.

Het pakket omvat een noodkit met reserveonderdelen (schroeven, bouten, vezelringen enz.) die u kunt gebruiken als u een onderdeel verloren bent of stukgemaakt hebt.

6.1 Welke gasfles, slang en egelaar?

Voor u het toestel van gas kunt voorzien, moet u eerst een gasfles, een slang en een druk egelaar kopen. In de onderstaande tabel ziet u welke gasfles, slang en egelaar u moet gebruiken. In België (BE) moet u bijvoorbeeld ee propaanfles gebrui en met een slang en regelaar voor 37 mbar, of een butaanfles met een slang en egelaar voor 28-30 mbar.

Land	Gasfles, slang en regelaar
DK, GR, NO, SE, EE, LT, LV, CZ, PL, MT, HU, SI, SK, NL	Propaan, 30 mbar / butaan, 30 mbar
ES, GB,, IE, PT, BE, FR, LU, IT, CY	Propaan, 37 mbar / butaan, 28-30 mbar

Dit toestel is gefabriceerd om gebruikt te worden met butaan of propaanflessen van 4,5 ot 15 kg, voorzien van een gepast reduceerventiel. Wij aden u aan propaan te gebruiken voor het toestel. Propaan levert een kwaliteitsvolle verbranding en is minder vorstgevoelig. De hoogte van de gasfles moet minder dan 70 cm zij ongeacht de breedte of doorsnede D van de fles

Koop uw drukregelaar en gasfles altijd samen. Niet all regelaars passen op alle gasflessen

Gebruik enkel een gasslang en ontspanner die in het land van gebruik gehomologeerd zijn

6.2 Veiligheidsinstructies

• Sluit de gasfles nooit echtstreeks aan op het toestel. Monteer altijd eerst een druk egelaar op de gasfles
• Pas voorgemonteerde of verzegelde onderdelen van de gasfles, slang of druk egelaar nooit aan.
• Zorg voor een zo kort mogelijk e slang (maximaal 1,5 m) om te verhinderen dat deze over de grond sleept.
• Vervorm of plooi de gasslang nooit. Controleer of de slang niet gespannen staat of gedraaid is. Laat de slang nooit onderdelen raken die heet kunnen worden.
• De slang moet vervangen worden indien ze beschadigd is of barsten vertoont, wanneer de nationale voorschriften dit vereisen of volgens haar geldigheid.
• Zet de gasfles altijd echtop.
• Open nooit de gastoevoer
• Telkens wanneer u wijzigingen aanb engt aan de gasverbindingen, moet u controleren of er gaslekken zijn Zie "7 Controleren op gaslekken".

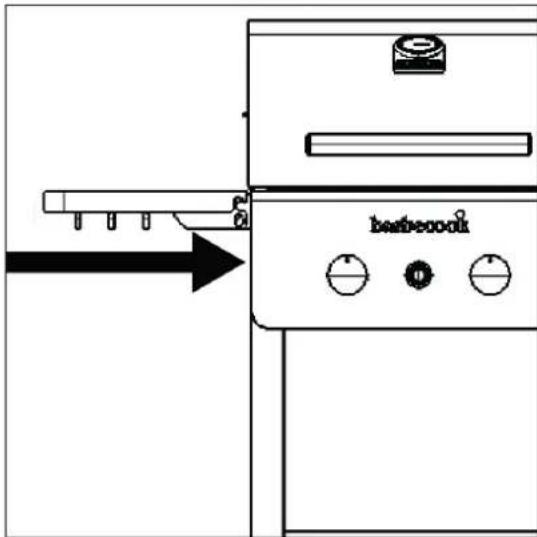

6.3 De slang aansluiten op het toestel

Frankrijk

Het toestel mag met 2 soorten gasslangen worden gebruikt:

• Gasslang om op de slangpilaren van het toestel en de drukregelaar te zetten, vastgezet met slangklemmen (overeenkomstig de norm XP D 36-110). Aanbevolen lengte 1,25 m
• Gasslang (overeenkomstig de norm XP D 36-112) uitgerust met een schroefdraadmoer G 12 om rechstreeks op het toestel vast te schroeven en een schroefdraadmoer M 20 x 1,5 om rechtsreeks op de drukregelaar te schroeven, aanbevolen lengte 1,25 m

Overige landen:

Het gebruik van een soepele slang geschikt voor butaan- of propaangas is voorgeschreven. De slang mag niet langer dan 1,50 m zijn

Om de gasslang te kunnen aansluiten op het toestel, moet u een koppeling monteren op de gasbuis van het toestel. Het toestel wordt geleverd met twee verschillende koppelingen die bestemd zijn voor gebruik in verschillende landen

Land	Koppeling
BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI	Koppeling A
FR	Koppeling B

Als uw land niet vermeld staat in de tabel, gebruikt u de koppeling die beantwoordt aan de normen die gelden in uw land.

U hebt een moersleutel van 19 mm en een kruisschroevendraaier nodig.

1. Schroef de koppeling op de gasbuis van het toestel (A) en draai deze vast met een moersleutel van 19 mm (B).

A

1. Schuif de slang over de koppeling (C) en span de spanring aan met een kruisschroevendraaier (D).

U hebt een moersleutel van 22 mm en een Engelse sleutel nodig.

1. Schroef de koppeling op de gasbuis van het toestel (A) en draai deze vast met een moersleutel van 22 mm (B).

1. Schroef de gasslang op de koppeling (C) en draai deze aan met twee moersleutels. Houd de koppeling vast met een moersleutel van 22 mm en draai terwijl de slang vast me een Engelse sleutel (D).

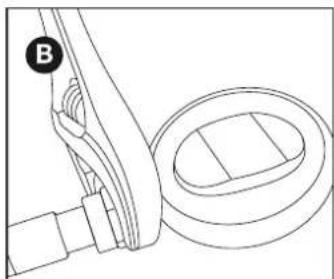

6.4 De slang en gasfles aanslui en op de regelaar

Afhankelijk van het gebruik e type drukregelaar hebt u een kruisschroevendraaier en/of een Engelse sleutel nodig.

1. Sluit de slang aan op de drukregelaar. Ga als volgt te werk:

2. Als de slang uitgerust is met een spanring, schuift u de slang over de regelaar en spant u de spanring aan met een kruisschroevendraaier (A).

3. Als de slang uitgerust is met een moer, schroeft u de slang op de regelaar en draait u de moer aan met een Engelse sleutel (B).

A

1. Sluit de drukregelaar aan op de gasfles. Ga als volgt e werk:

2. Als de regelaar uitgerust is met een moer, schroeft u de regelaar rechtsom op de gasfles en d aait u de moer aan met een Engelse sleutel (C).

3. Als de regelaar voorzien is van schroefdraad, schroeft u de regelaar linksom op de gasfles (D

Gebruik enkel drukregelaars die aan de EN 16129 voldoen.

1. Draai de gastoever dicht en zet alle regelknoppen op OFF.
2. Koppel de lege gasfles los en sluit de volle gasfles aa

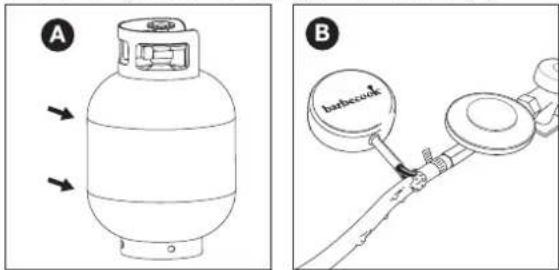

3. Controleer de gasfles, de slang en alle gasverbindingen o lekken. Zie "7 Controleren op gaslekken".

Opgelet, bij het wisselen van de gasfles, moet dit altijd u de buurt van elke ontstekingsbron uitgevoerd worden.

7 CONTROLEREN OP GASLEKKEN

7.1 Waarom controleren op gaslekken?

Propaan en butaan zijn zwa a der dan lucht. Dit betekent dat deze gassen niet wegdrijven als e uit het toestel lekken. Met name op windstille dagen kan het gas zich in geval van een gaslek gaan opstapelen in en rond het toestel, en vervolgens ontsteken en ontploffen

7.2 Wanneer controleren op gaslekken?

• Voor het eerste gebruik of na een lange periode van ongebruik.
  Controleer of er geen gaslekken zijn als het oestel gemonteerd werd door de leverancier.
• Telkens wanneer u een gasonderdeel vervangt.
• Minstens één keer per jaar, bij voor eur aan het begin van het seizoen.

7.3 Veiligheidsinstructies

• Plaats het toestel buitenshuis op een goed geventileerde plaats. Zorg ervoor dat er geen vlammen of warmtebronnen in de buurt van het toestel zijn
• Gebruik nooit een aansteker of lucifer om te controleren op gaslekken.
• Rook niet en ontsteek de branders niet wanneer u controleert op gaslekken.

7.4 Welke materialen heb ik nodig?

Om te controleren of er gaslekken zijn, hebt u het volgende nodig:

• Een testvloeistof. U kunt hiervoor een kant-en-klare lekspray of een mengsel van water (50%) en afwasmiddel (50%) gebruiken.
• Het lektestgereedschap dat geleverd is bij het oestel. U gebruikt dit gereedschap om de testvloeistof op te zuigen en aan te brengen op de gasonderdelen of gasverbindingen die u wilt controleren.

U kunt controleren of er gaslekken zijn door op alle gasonde delen en -verbindingen een testvloeistof aan te brengen. Als er grotere bellen gevormd worden op een bepaald onderdeel of een bepaalde verbinding, is er sprake van een gaslek:

Ga als volgt te werk om te controleren of er gaslekken zijn

1. Zet het toestel buitenshuis.
2. Neem uw lektestgereedschap en testvloeistof (lekspray of waterzeepmengsel).
3. Open het deksel en zet alle regelknoppen op OFF.

4. Zet de gastoevoer iets open. Draai hiervoor slechts één keer aan het ventiel van de gasfles

5. Zuig wat testvloeistof op met het lektestgereedschap en breng het aan op de zone die u wilt controleren. De volgende onderdelen moeten gecontroleerd worden:

• De lasnaden van de gasfles (A
- De slang (B)
- De verbindingen tussen de gasfles en de druk egelaar en tussen de drukregelaar en de slang (C)
- De verbinding tussen de slang en het toestel (D)

De drukregelaar en koppeling van uw toestel kunnen verschillen van de voorbeelden op de afbeeldingen.

1. Ga als volgt te werk:

2. Als u een lek vaststelt, volgt u de instructies onder "In geval van een gaslek".

3. Als er geen lekken zijn, d aait u de gastoevoer dicht, spoelt u alle onderdelen grondig met water en droogt u deze goed af.

7.6 In geval van een gaslek

1. Draai de gastoevoer dicht en ga als volgt te werk:

2. Als u een lek vastgesteld hebt aan een van de verbindingen, draait u de betreffende verbinding vast

3. Als u een lek vastgesteld hebt aan de gasfles of slang vervangt u de gasfles of slang

4. Controleer de verbinding of het onderdeel waar u het lek hebt vastgesteld opnieuw.

5. Als het lek niet hersteld is, neemt u contact op met een Barbecook-verdeler. Gebruik het toestel pas opnieuw als het lek hersteld is.

Raadpleeg www.barbecook.com voor een lijst met Barbecook-verdelers bij u in de buu t.

8 HET TOESTEL KLAARMAKEN VOOR GEBRUIK

8.1 Voor elk gebruik

Telkens als u het toestel gebruikt, dient u ervoor te zorgen dat:

• Het toestel op een geschikte plaats opgesteld is. Zie "3.3 Een geschikte locatie kiezen".
• De gasslang niet over de grond sleept en niet in aanraking kan komen met een heet oppervlak of druipend vet.
• De kuip schoongemaakt is. Het is aan te bevelen de kuip na elk gebruik te reinigen. Zie "11.2 De kuip reinigen".
• De branders en venturibuizen niet verstopt zijn door insectennesten of spinnenwebben. Zie "11.3 De branders en venturibuizen schoonmaken".
• De branders correct gemonteerd zijn. De venturibui en moeten boven de openingen van de gasventielen geplaatst zijn

Als u er absoluut zeker van wilt zijn dat de gasverbindingen in orde zijn, kunt u het oestel voor elk gebruik op gaslekken controleren. Zie "7 Controleren op gaslekken".

8.2 Voor het eerste gebruik (of na een lange periode van ongebruik)

Als u het toestel voor het eerst of na een lange periode van ongebruik opnieuw gebruikt, moet u enkele extra controles uitvoeren:

• Zorg ervoor dat u alle instructies in deze handleiding gelezen, begrepen en gecontroleerd hebt (alleen voor het eerste gebruik).
• Controleer het toestel op gaslekken. Zie "7 Controleren op gaslekken".

Controleer of er geen gaslekken zijn als het oestel gemonteerd werd door de leverancier.

• Maak de branders en de venturibuizen schoon (alleen na een lange periode van ongebruik). Zie "11.3 De branders en venturibuizen schoonmaken".
• Laat het toestel inbranden voor u er voedsel op legt (alleen voor het eerste gebruik). Zie "8.3 Het toestel inbranden".

8.3 Het toestel inbranden

Door het toestel voor het eerste gebruik in te branden, verwijde t u achtergebleven fabricagevetten. Ga als volgt te werk:

1. Ontsteek de hoofdbranders en zet de regelknoppen op HIGH. Zie "9.2 De hoofdbranders ontsteken".
2. Sluit het deksel en laat het toestel gedurende 15 minuten branden. Plaats nog geen voedsel op het rooster.
3. Na 15 minuten opent u het deksel en laat u het toestel nog 5 minuten branden (regelknoppen nog steeds op HIGH).
4. Na deze 5 minuten is het toestel klaar voor gebruik en kunt u voedsel op het rooster leggen.

9 DE BRANDERS ONTSTEKEN

Om de branders te ontsteken met de elektrische ontsteker, moet u een AA-batterij in de onts eker plaatsen. Deze batterij is niet bij het oestel geleverd. Het batterijvak van de onts eker vindt u terug op het bedieningspaneel van het toestel.

9.1 Veiligheidsinstructies

• Voor u het toestel ontsteekt, voert u alle controles uit die vermeld worden onder "8 Het toestel klaarmaken voor gebruik".
• Zorg ervoor dat het deksel altijd geopend is wanneer u een brander ontsteekt.
• Buig u nooit rechtstreeks over een brander wanneer u deze ontsteekt.

9.2 De hoofdbranders ontsteken

9.2.1 D E ONTSTEKER GEBRUIKEN

1. Open het deksel en zet de regelknoppen van de hoofdbranders op OFF.
2. Als er nog geen andere brander ontstoken is, opent u de gastoevoer en wacht u tien seconden zodat het gas zich kan stabiliseren.
3. Druk op de ontsteker tot u vonken hoort.
4. Blijf de onts eker indrukken en zet de regelknop van de middelste brander op HIGH. Ontsteek altijd eerst de middelste brander. Probeer nooit om alle hoofdbranders tegelijk e ontsteken.
5. Als de brander na drie pogingen nog niet ontstoken is, zet u de regelknop ervan op OFF, draait u de gastoevoer dicht en wacht u 5 minuten om het opgestapelde gas te laten ontsnappen.
6. Probeer de brander opnieuw te ontsteken. Als dit nog steeds niet lukt, probeert u de brander met een lucifer te ontsteken of raadpleegt u "14 Problemen oplossen" om de oorzaak van het probleem te achterhalen.
7. Als één brander ontstoken is, ontsteekt u de andere branders door de regelknoppen ervan op HIGH te zetten.

9.2.2 E EN LUCIFER GEBRUIKEN

1. Plaats een lucifer in de luciferhouder.

1. Open het deksel en zet de regelknoppen van de hoofdbranders op OFF.
2. Als er nog geen andere brander ontstoken is, opent u de gastoevoer en wacht u tien seconden zodat het gas zich kan stabiliseren.
3. Strijk de lucifer aan en houd d ze ongeveer 13 mm van de brander verwijde d.

1. Zet de regelknop van één brander op HIGH.

Ontsteek om te beginnen altijd eerst één hoofdb ander. Ontsteek nooit alle hoofdbranders tegelijk

1. Als de brander niet binnen 5 seconden ontsteekt, zet u de regelknop ervan op OFF, draait u de gastoevoer dicht en wacht u 5 minuten om het opgestapelde gas te laten ontsnappen.

2. Probeer de brander opnieuw te ontsteken. Als dit nog steeds niet lukt, raadpleegt u "14 Problemen oplossen" om de oorzaak van het probleem te achterhalen.

3. Als één brander ontstoken is, ontsteekt u de andere branders door de regelknoppen ervan op HIGH te zetten.

9.3 De branders uitschakelen

Als u de branders niet langer gebruikt, moet u deze uitschakelen. Ga als volgt te werk:

1. Draai de gastoevoer dicht.
2. Zet de regelknoppen van de branders op OFF.

Door eerst de gastoevoer dicht te draaien, zorgt u ervoor dat er geen gas meer aanwezig is in het toestel.

9.4 De branders opnieuw ontsteken

Als een brander tijdens het gebruik dooft, gaat u als volgt e werk:

1. Open het deksel en draai de gastoevoer dicht.
2. Zet alle regelknoppen op OFF en wacht 5 minuten om het opgestapelde gas te laten ontsnappen.
3. Ontsteek de brander(s) opnieuw.

9.5 De vlammen controleren

Telkens als u een brander ontsteekt, moet u de vlammen ervan controleren. Een perfect vlam is nagenoeg volledig blauw, met een klein stukje geel aan de bovenkant. Sporadische gele vlammen zijn normaal en niet gevaarlijk

Als er een probleem is met de vlammen, onderneemt u een van de volgende acties om dit op te lossen:

De vlammen zijn.. Ga als volgt te werk...
Laag en volledig geel	1. Draai onmiddellijk d gastoever dicht en zet alle regelknoppen op OFF.2. Raadpleeg “14 Problemen oplossen” om de oorzaak van het probleem te achterhalen.Waarschijnlijk zijnventuribuizen geblokkeerd.
Hoger dan de kuip	1. Draai onmiddellijk d gastoever dicht en zet alle regelknoppen op OFF.2. Wacht gedurende 5 minuten om eventueel opgestapeld gas te laten ontsnappen.3. Ontsteek de brander(s) opnieuw.4. Als het probleem niet opgelost raakt, raadpleegt u “14 Problemen oplossen” om de oorzaak ervan te achterhalen.

LOW HIGH

10. HANDIGE TIPS

10.1 Het toestel verwarmen

Door het toestel voor te verwarmen, zorgt u ervoor dat het rooster warm genoeg is als u het voedsel erop legt. Ga als volgt te werk:

1. Ontsteek de brander(s) en zet de regelknop(pen) op HIGH.
2. Sluit het deksel en laat het toestel gedurende tien minuten branden.
3. Open na deze tien minuten het deksel en leg het voedsel op het rooster.
4. Als u nu minder warmte wilt, zet u de regelknop(pen) op een lagere stand.

10.2 Voorkomen dat voedsel aankleeft

Houd rekening met het volgende om te voorkomen dat voedsel aan het rooster kleeft:

• Smeer met behulp van een borstel wat olie op het voedsel voor u het op het rooster plaatst. U kunt ook het rooster zelf insmeren.
• Verwarm het toestel voor. Hoe warmer het rooster wanneer u het voedsel erop plaatst, hoe kleiner de kans dat het voedsel zal aankleven.
• Draai het voedsel niet te snel om. Laat het eerst goed warm worden.

10.3 Rechstreeks en onrechtstreeks grillen

Afhankelijk van het type voedsel dat u wilt be eiden en de manier waarop u dat wilt doen, kunt u rechtstreeks of onrechtstreeks gaan grillen:

Methode	Beschrijvin	Gebruik
Rechstreeks	Plaats het voedsel rechtstreeks boven een ontstoken brander, kies een hoge stand voor de brander en laat het deksel open.	Vlees en groentendichtschroeien
Onrechstreeks	Plaats het voedsel naast een ontstoken brander, kies een gemiddelde/lage stand voor de brander en sluit het deksel.	Dichtgeschroeid vlees verder garen

Wanneer u met een gesloten deksel grilt, dient u steeds de dekselthermometer in de gaten te houden om er zeker van te zijn dat het oestel niet te heet wordt. Zie "10.5 De temperatuur controleren".

10.4 Grillen met gesloten deksel

Grillen met een gesloten deksel levert een aantal voordelen op:

• De temperatuur van het rooster is hoger en blijft constan er.
• Het voedsel moet minder lang garen en blijft sappige.
• Er zijn minder opfla eringen en het gasverbruik ligt lager.

Wanneer u met een gesloten deksel grilt, dient u steeds de dekselthermometer in de gaten te houden om er zeker van te zijn dat het oestel niet te heet wordt. Zie "10.5 De temperatuur controleren".

10.5 De temperatuur controleren

Het toestel is uitgerust met krachtige branders, wat betekent dat u deze snel kunt opwarmen en u de temperatuur constant kunt houden. Als u echter grilt met een gesloten deksel, moet u ervoor zorgen dat het toestel niet te heet wordt. Controleer dus regelmatig de dekselthermometer en neem de volgende richtlijnen in acht

- Een normale gaartemperatuur bedraagt ongeveer 210 °C. Bij een hoge e temperatuur kunnen druipend en aangekoekt vet echter ontbranden.

- De temperatuur mag nooit langer dan vijf minu en hoger zijn dan 300 °C. Is dit wel het geval, dan kan het oestel beschadigd en vervormd raken.

Als het toestel te heet wordt, laat u deze afkoelen door het deksel te openen en een lagere stand te kiezen voor de branders.

10.6 De warmtezones benutten

Wanneer alle branders ontstoken zijn, versp eiden de branderkappen de warmte zo gelijkmatig mogelijk over he rooster. Niettegenstaande deze gelijkmatige ve warming, zijn sommige zones och warmer dan andere. U kunt deze warmtezones benutten om uw voedsel perfect te gaan grillen:

Zone	Warm	Gebruiken voor...
Voor Grillen van Waalwaat voedsel(garnalen, vis enz.)
Midden	Warmer	Bereiden van voedsel dat een tijdje moegaren (bv. worst, kippenbillen enz.)
Achter	Warmst	Vlees en groenten dichtschroeien

U kunt ook warmtezones creëren door te spelen met de kracht van de branders. U kunt bijvoorbeeld een b ander op een lagere stand zetten en de zone boven die brander gebruiken voor delicaat voedsel of voedsel dat een tijdje moet garen.

10.7 Opflakeringen vermijden

Tijdens het grillen kunnen er opfla eringen voorkomen. Dit is normaal. Te veel opflak eringen verhogen echter de temperatuur in het toestel en kunnen opgehoopt vet doen ontbranden. Opflak eringen vermijden

• Zorg ervoor dat de kuip schoon is wanneer u begint te grillen. Het is aan te bevelen de kuip na elk gebruik te reinigen. Zie "11.2 De kuip reinigen".
• Controleer regelmatig of de vetafvoeropening vrij is en of d vetdruipschaal of -kop nog niet vol is.
• Snijd bij het grillen van vet vlees ov tollig vet weg, sluit het deksel en zet de branders op een gemiddelde of lage stand.

11 HET TOESTEL ONDERHOUDEN

11.1 Het rooster reinigen

Het is aan te bevelen het rooster na elk gebruik te reinigen met een Barbecook cleaner.

U kunt het rooster ook reinigen met een zacht reinigingsmiddel of met natriumbicarbonaat. Gebruik nooit ovenreinigers om het rooster te reinigen.

11.2 De kuip reinigen

Het is aan te bevelen de kuip na elk gebruik te reinigen met een Barbecook cleaner. Gebruik deze op dezelfde manier als voor het rooster.

11.3 De branders en venturibuizen schoonmaken

11.3.1 WAAROM DE BRANDERS EN VENTURIBUIZEN SCHOONMAKEN?

Spinnen en insecten kunnen webben en nesten maken in de branders en venturibuizen, waardoor de gastoevoer naar de branders geblokkeerd kan raken. Gevolg:

• U kunt de branders niet ontsteken. Als u er toch in slaagt ze te ontsteken, worden er alleen rokerige, gele vlammen geproduceerd.
• Het gas kan ontbranden buiten de venturibuizen, ter hoogte van de regelknoppen. Deze vlammen worden flashbacks genoemd en kunnen ernstige ve wondingen en materiaalschade veroorzaken.

Schade als gevolg van geblokkeerde branders en venturibuizen wordt beschouwd als gebrekkig onderhoud en is niet gedekt door de garantie.

11.3.2 WANNEER DE BRANDERS EN VENTURIBUIZEN SCHOONMAKEN

Maak de branders en venturibuizen van het toestel op de volgende momenten schoon:

• Voor het eerste gebruik na een lange periode van ongebruik.
• Minstens twee keer per jaar, waarvan één keer aan het begin van het seizoen.

11.3.3 DE BRANDERS EN VENTURIBUIZEN SCHOONMAKEN

1. Verwijder de b anders van het toestel zoals aangegeven op de afbeeldingen. Als u merkt dat een brander beschadigd is, moet u deze vervangen.

1. Maak de branders en venturibuizen schoon met een kleine borstel of een zelfgemaakte buizenreiniger (een opengeplooide paperclip, buizenborstel enz.).
2. Plaats de branders terug. Zorg ervoor dat de venturibuizen boven de openingen van de gasventielen geplaatst zijn

11.4 Geëmailleerde, roestvaststalen, verchroomde en gepoederlakte onderdelen onderhouden

Het toestel bestaat uit geëmailleerde, roestvaststalen, verchroomde en gepoederlakte onderdelen. Elk materiaal moet op een specifie e wij e worden onderhouden:

Materiaal Onderhoud van dit materiaal
Email	Gebruik geen scherpe voorwerpen en stoot het toestel niet tegen een hard oppervlak.Vermijd contact met oudevloeistoffen erwijl het oestel nog heet is.Metalen sponsjes en schurende reinigingsmiddelen kunnen worden gebruikt.
Roestvast staalen chroom	Gebruik geen agressieve, schurende of metaalreinigingsmiddelen.Gebruik niet-agressieve reinigingsmiddelen en laat ze inwerken op het staal.Gebruik een zachte spons of doek.Spoel het toestel na het reinigen grondig en laat het toestel zeer goed drogen voor u deze opbergt.
Gepoederlakt • Gebruik geen scherpe voorwerpen. Gebruik niet-agressieve reinigingsmiddelen en een zachte spons of doek.Spoel het toestel na het reinigen grondig en laat het toestel zeer goed drogen voor u deze opbergt.

Om roestvorming op onderdelen uit roestvast staal te voorkomen, vermijdt u best ieder contact met chloo, zout of ij er. Wij aden u aan het toestel niet te gebruiken in kuststreken, nabij spoo wegen of in de buurt van een zwembad.

Schade wegens het niet opvolgen van deze instructies wordt beschouwd als gebrekkig onderhoud en is niet gedekt door de garantie.

Onder de explosietekening van uw toestel (tweede deel van de handleiding) vindt u een lijst van alle onde delen waaruit het toestel is samengesteld. Deze lijst omvat een symbool dat het materiaal van elk onderdeel aangeeft, zodat u kunt nagaan hoe u een bepaald onderdeel dient te onderhouden. In de onderdelenlijst wo den de volgende symbolen gebruikt:

Symbool	Materiaal
●	Email
▲	Chroom
■	Roestvast staal
★	Gepoederlakt

11.5 Het toestel opbergen

Als u het toestel gedurende een lange periode niet zult gebruiken, bewaart u deze op een droge plaats. Voor u het toestel opbergt:

• Koppel de gasfles los. Bewaar het oestel nooit binnenshuis (zelfs niet in een garage of schuur) als deze nog aangesloten is op de gasfles
• Maak de branders en de roosters schoon, wrijf e in met olie en wikkel ze in papier.
• Bedek uw apparaat met een Barbecook-hoes. Registreer uw toestel op www.barbecook.com om na te gaan welke hoes u nodig hebt.

11.6 Gasflessen bewaren

Deze instructies zijn zowel voor lege als volle gasflessen va toepassing.

• Bewaar gasflessen altijd bu enshuis in een goed geventileerde ruimte. Zorg ervoor dat de flessen nie blootgesteld worden aan hoge temperaturen of direct zonlicht.
• Bewaar een gasfles nooit op een plaats waar het e g warm kan worden (in een auto, op een boot enz.).
• Bewaar uw gasfles of eservegasfles nooit in de kast van he toestel.
• Bewaar uw reservegasfles nooit in de buu t van een toestel op gas dat in gebruik is.
• Bewaar gasflessen altijd bu en het bereik van kinderen.
• Bewaar en transporteer gasflessen altijd echtopstaand.

11.7 Reserveonderdelen bestellen

Onderdelen die blootstaan aan vuur of intense hitte moeten van tijd of tijd wo den vervangen. Reserveonderdelen bestellen:

1. Zoek het referentienummer op van het gewenste onderdeel. U vindt een lijst met alle eferentienummers onder de explosietekeningen in het tweede deel van deze handleiding en op www.barbecook.com.

Als u uw toestel online hebt geregistreerd, verschijnt automatisch de correcte lijst in uw MyBarbecook account. U hebt daar de mogelijkheid om wisselstuk en online te bestellen

1. Bestel het reserveonderdeel via www.barbecook.com of bij uw verkoper. Onderdelen onder garantie kunnen enkel via uw verkoper besteld worden.

12 GARANTIE

12.1 Gedekt

Uw toestel heeft een garantie van twee jaar vanaf de aankoopdatum. Deze garantie dekt alle fabricagefouten op voorwaarde dat:

• U uw toestel hebt gebruikt, gemonteerd en onderhouden overeenkomstig de instructies in deze handleiding. Schade ten gevolge van misbruik, verkeerde montage of foutief onderhoud wordt niet als een fabricagefout beschouwd.
• U het aankoopbewijs en het unie e serienummer van uw toestel kunt overhandigen. Dit serienummer begint met een G, gevolg door 15 cijfers. U vindt dit
• Op deze handleiding en op het startpakket dat bij d handleiding is gevoegd.
• Op de verpakking van het toestel.
• Aan de binnenzijde van het onders e voorpaneel

- De Barbecook-kwaliteitsafdeling gaat na of de onderdelen defect zijn en of het defect zich heeft voo gedaan bij normaal gebruik, correcte montage en juist onderhoud.

Als aan een van deze voorwaarden niet is voldaan, kunt u niet van de garantie genieten. In elk geval blijft de ga antie beperkt tot het herstellen of vervangen van de defecte onderdelen.

12.2 Niet gedekt

De volgende schade en gebreken worden niet door de garantie gedekt:

• Normale slijtage (oestvorming, vervorming, verkleuring enz.) van onderdelen die rechtstreeks blootstaan aan vuur of intense hitte. Deze onderdelen moeten van tijd ot tij worden vervangen.
• Visuele onregelmatigheden die inherent zijn aan he fabricageproces. Deze onregelmatigheden worden niet als fabricagefouten beschouwd.
• Alle schade veroorzaakt door gebrekkig onderhoud, foutieve opberging, verkeerde montage of wijzigingen aan voorgemonteerde onderdelen.
• Alle schade ten gevolge van misbruik van het toestel (niet gebruikt volgens de instructies in deze handleiding, gebruikt voor commerciële doeleinden enz.).
• Alle gevolgschade wegens nalatigheid of nietvoorgeschreven gebruik van het toestel.
• Roest of verkleuring ten gevolge van externe invloeden, gebruik van agressieve reinigingsmiddelen, blootstelling aan chloor enz. Deze schade wordt niet als een fabricagefout beschouwd.

13.1 Typelabel

Op het typelabel staan alle technische gegevens van het toestel vermeld. U vindt dit:

• In het tweede deel van deze handleiding.
• Aan de binnenzijde van het onders e voorpaneel.

13.2 Diameters van de injectoren

• Hoofdbrander: 0.95

14 PROBLEMEN OPLOSSEN

Probleem Mogelijk e oorzaken Oplossingen
Onvoldoende warmte	Gastoevoer niet geopendVenturibuizen niet boven openingen van gasventielen geplaatstBranderopeningen geblokkeerdGasfles (bijna) leDrukregelaar niet correct aangesloten op fle en/of slang	Gastoevoer openenVenturibuizen boven openingen van gasventielen plaatsenBranderopeningen schoonmaken of branders vervangenGasfles ve vangenDrukregelaar opnieuw aansluiten op fles en/o slang
Te warm en/of opflak eringen	Voedsel te vetVetafoeropening geblokkeerd, vet in kuip en/of op brandersTemperatuur te hoog	Overtollig vet wegsnijden of een lage stan kiezen voor de brandersVetafoeropening, kuip en branders schoonmakenEen lagere stand kiezen voor de branders en/of voedsel onrechtstreeks grillen
Warmte niet gelijkmatig verspreid over roosteroppervlak	Sommige warmteverschillen zijn normaal; zie “1. 7 De warmte optimaal gebruiken” en “10.6 De warmtezones benutten”. Mogelijk e oorzaken voor aanzienlij e warmteverschillen:Toestel niet voorverwarmd	Toestel voorverwarmen
Gele vlammen	Branders of venturibuizen geblokkeerdZout op brandersToestel aangesloten op butaan	Branders en venturibuizen schoonmakenBranders schoonmakenToestel aansluiten op propaan en een geschikte drukregelaar gebruiken
Onvolledige vlam	Brander geblokkeerd, doorboord of verroest	Brander schoonmaken of vervangen
Flashbacks (vlammen buiten venturibuizen / bij regelknoppen)	Branders of venturibuizen geblokkeerd	Draai de gastoevoer dicht en zet de branders op OFF.Laat het toestel afkoelen.Branders en venturibuizen schoonmaken.
Vlammen hoger dan rand van kuip	Veel windGasfles (bijna) leVet in kuip en/of op branders	Toestel met achterkant naar de wind richtenGasfles ve vangenKuip en branders schoonmaken
Brander fluit wanneer inges eld op LOW	Gasinjector, venturibuis en/of brander vuil	Gasinjector, venturibuis en brander reinigen
Brander ontsteken lukt niet (noch met ontsteker, noch met lucifer)	Brander of venturibuis geblokkeerdGeen gastoevoer	Brander en venturibuis schoonmakenGastoevoer opendraaien en op veiligheidsknop op drukregelaar drukken (niet aanwezig op alle regelaars)
Brander ontsteken lukt niet met ontsteker	Geen batterij geplaatst of bat erij niet cor ect geplaatstMiddelste brander niet eerst ontstokenOntstekerbekabeling niet correct aangeslotenElektrode beschadigdFoute aardingDefecte ontsteker	Batterij (opnieuw) plaatsen met de pole correct georiënteerdDe middelste brander eerst ontstekenAlle ontstekeraansluitingen controleren en opnieuw uitvoerenElektrode vervangenElektrodes, branders en ontsteker controleren en opnieuw monterenOntsteker vervangen
Geen vonken of geluid bij indrukken van ontsteker	Geen batterij geplaatst of bat erij niet cor ect geplaatstLege batterijOntstekerknop niet correct gemonteerdDefecte vonkgenerator	Batterij (opnieuw) plaatsen met de pole correct georiënteerdBatterij ve vangenOntstekerknop opnieuw monterenVonkgenerator vervangen
Alleen geluid (geen vonken) bij indrukken ontsteker	Foute aardingBrander en elektrode te ver uit elkaar	Vonkgenerator en elektrodes opnieuw aansluitenElektrode wat buigen om deze dichter bij d brander te brengen
Vonken zichtbaar die niet aan de branders ontspringen	Defecte bekabeling	Bekabeling vervangen
Vonken zichtbaar, maar niet op alle elektrodes en/of niet krachtig genoeg	Foute aardingBatterij bijna leNatte of defecte elektrodes	Vonkgenerator en elektrodes opnieuw aansluitenBatterij ve vangenElektrodes drogen met keukenpapier of elektrodes vervangen

FR - MODE D'EMPLOI

13.2 Diameters van de injectoren

13.2 Priemery trysiek

10.5 Temperatuuri jälgimine
