Mark	Barbecook
Mudel	Spring 2002
Kategooria	Gaasigrill
Toote tüüp	Välisgaasigrill
Kütus	Butaangaas või propaangaas
Peamiste põletite arv	2 (hinnanguliselt)
Süütamine	Elektriline (AA patarei) või tikk
Maksimaalne temperatuur	300 °C (mitte ületada 5 minutit)
Peamine materjal	Email, roostevaba teras, kroomteras, pulbervärv
Mõõtmed (K x L x S)	Juhendis pole määratud
Kaal	Juhendis pole määratud
Kasutamine	Ainult välitingimustes
Ohutus	Üksikasjalikud ohutusjuhised (gaas, asukoht, lapsed)
Hooldus ja puhastus	Resti, paagi, põletite ja ventuuride regulaarne puhastamine
Garantii	2 aastat ostukuupäevast
Varuosad	Saadaval veebisaidil www.barbecook.com
Sihtriik	Euroopa (erinevad reduktorid olenevalt riigist)

Korduma kippuvad küsimused - Spring 2002 BARBECOOK

Millist gaasi kasutada?

Kasutage butaangaasi või propaangaasi koos teie riigile sobiva reduktoriga (nt 37 mbar Prantsusmaa jaoks).

Kuidas grilli kokku panna?

Järgige juhendis toodud kokkupanekujuhiseid. Teil on vaja ristpeaga kruvikeerajat, lapikkeerajat ja AA patareid süütaja jaoks.

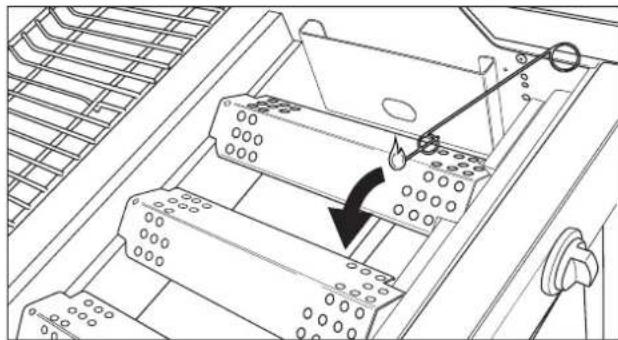

Kuidas põleteid süüdata?

Avage kaas, avage gaasivarustus, oodake 10 sekundit, seejärel kasutage elektrilist süütajat (AA patarei) või tikku, seades nupu asendisse HIGH.

Kuidas kontrollida gaasitihedust?

Kasutage ühendustel testvedelikku (vesi + nõudepesuvedelik). Avage veidi gaasi ja otsige mullid. Lekke korral pingutage või vahetage osad.

Mida teha gaasilekke korral?

Sulgege kohe gaasivarustus, pingutage ühendust või vahetage voolik/balloon. Kui leke püsib, võtke ühendust Barbecook'i edasimüüjaga.

Kuidas puhastada resti ja paaki?

Kasutage Barbecook puhastusvahendit või õrna pesuainet. Ärge kasutage kunagi ahjupuhastusvahendit. Puhastage pärast iga kasutamist.

Kuidas puhastada põleteid ja ventuure?

Eemaldage põletid ja puhastage need harja või torupuhastiga, et eemaldada ämblikuvõrgud. Tehke seda vähemalt kaks korda aastas.

Kuidas seadet hoiustada?

Ühendage gaasiballoon lahti, puhastage grill ja katke see Barbecook kattega. Hoidke seda kuivas kohas.

Kui pikk on garantiiperiood?

2-aastane garantii ostukuupäevast, hõlmab tootmisdefekte, eeldusel, et kasutamine ja hooldus on nõuetekohased.

Kust leida varuosi?

Tellige veebisaidilt www.barbecook.com või oma müügikohast. Viitenumbrid on loetletud juhendis ja veebisaidil.

KASUTUSJUHEND Spring 2002 BARBECOOK

[ET] Minge aadressile barbecook.com, registreerige oma Barbecook ja teil avaneb võimalus kasutada oma Barbecooki veelgi paremini!

Maa	Liitin
BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI	Liitin A
FR	Liitin B

2 Selle juhendi kohta....212

• Lugege ja järgige juhiseid 212
• Gaasiga seotud ettevaatusabinõud....212
- Valige sobiv asukoht....212
- Ohuhoiatused 212

4 Läbivad möisted 212

• Venturi torud ....212
  • Põleti katted....213
• Email 213
  • Lahvatused 213

5 Seadme kokkupanek....213

• Ohutusjuhised....213
- Seadme kokku panemine ....213

6 Gaasi ühendamine seadmega....213

• Miiline balloon, voolik ja regulaator valida? ......213
  • Ohutusjuhised....213
  • Vooliku ühendamine seadmega....213
  • Vooliku ja ballooni ühendamine regulaatoriga .....214
• Ballooni asendamine ....215

7 Gaasilekete kontrollimine....215

• Miks gaasilekkeid kontrollida?......215
• Millal gaasilekkeid kontrollida?......215
• Ohutusjuhised....215
• Mida ma vajan? 215
• Gaasilekete kontrollimiseks .....215
• Gaasilekke korral ....215

8 Seadme ettevalmistamine ....216

• Enne iga kasutust ....216
- Enne esmakordset kasutamist (pärast pikka aega) ....216
- Seadme sissetöötamine ....216

9 Põletite süütamine ....216

• Ohutusjuhised....216
• Põhipõletite süütamine 216
- Põletite välja lülitamine ....217
• Põletite uuesti süütamine....217
• Leekide kontrollimine....218

10 Kasulikud soovitused ja nõuanded....218

• Seadme eelsoojendamine ....218
  • Toidu kinni jäämise vältimine 218
• Otsene ja kaudne grillimine....218
  • Grillimine suletud kaanega....218
  • Temperatuuri jälgimine....218
  • Kuumuspiirkondade eeliste kasutamine....218
  • Lahvatuste vältimine 219

11 Seadme hooldamine....219

Grillresti puhastamine 219
• Kausi puhastamine 219
- Čistenie horákov a Venturiho trubícPõletite ja Venturi torude puhastamine....219
- Emailitud, roostevabast terasest, kroomitud ja pulberkattega osade hooldamine....220
- Seadme hoiustamine....220
• Gaasiballoonide hoiustamine....220
- Varuosade tellimine....220

12 Garantii....220

• Kaetud ....220
  • Ei ole kaetud ....221

13 Tehnilised andmed....221

• Tüübisilt....221
- Injektorite läbimõõdud ....221

14 Törkeotsing 221

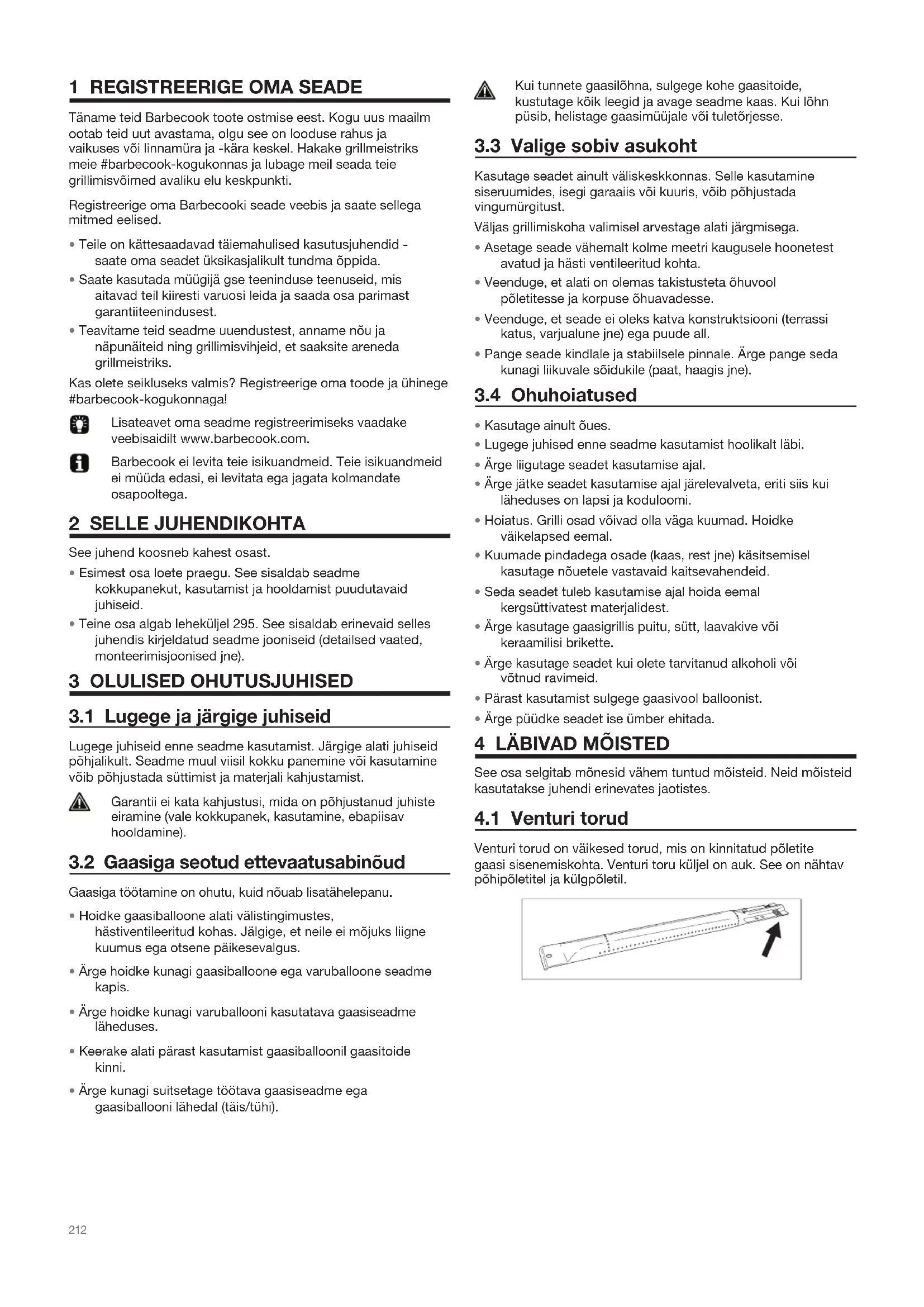

1 REGISTREERIGE OMA SEADE

Täname teid Barbecook toote ostmise eest. Kogu uus maailm ootab teid uut avastama, olgu see on looduse rahus ja vaikuses või linnamüra ja -kära keskel. Hakake grillmeistriks meie #barbecook-kogukonnas ja lubage meil seada teie grillimisvõimed avaliku elu keskpunkti.

Registreerige oma Barbecooki seade veebis ja saate sellega mitmed eelised.

• Teile on kättesaadavad täiemahulised kasutusjuhendid - saate oma seadet üksikasjalikult tundma õppida.
• Saate kasutada müügijä gse teeninduse teenuseid, mis aitavad teil kiiresti varuosi leida ja saada osa parimast garantiiteenindusest.
• Teavitame teid seadme uuendustest, anname nõu ja näpunäiteid ning grillimisvihjeid, et saaksite areneda grillmeistriks.

Kas olete seikluseks valmis? Registreerige oma toode ja ühinege #barbecook-kogukonnaga!

Lisateavet oma seadme registreerimiseks vaadake veebisaidilt www.barbecook.com.

Barbecook ei levita teie isikuandmeid. Teie isikuandmeid ei müüda edasi, ei levitata ega jagata kolmandate osapooltega.

2 SELLE JUHENDIKOHTA

See juhend koosneb kahest osast.

• Esimest osa loete praegu. See sisaldab seadme kokkupanekut, kasutamist ja hooldamist puudutavaid juhiseid.
• Teine osa algab leheküljel 295. See sisaldab erinevaid selles juhendis kirjeldatud seadme jooniseid (detailed vaated, monteerimisjoonised jne).

3.1 Lugege ja järgige juhiseid

Lugege juhiseid enne seadme kasutamist. Järgige alati juhiseid põhjalikult. Seadme muul viisil kokku panemine või kasutamine võib põhjustada süttimist ja materjali kahjustamist.

Garantii ei kata kahjustusi, mida on põhjustanud juhiste eiramine (vale kokkupanek, kasutamine, ebapiisav hooldamine).

3.2 Gaasiga seotud ettevaatusabinõud

Gaasiga töötamine on ohutu, kuid nõuab lisatähelepanu.

• Hoidke gaasiballoone alati välistingimustes, hästiventileeritud kohas. Jälgige, et neile ei mõjuks liigne kuumus ega otsene päikesevalgus.
• Ärge hoidke kunagi gaasiballoone ega varuballoone seadme kapis.
• Ärge hoidke kunagi varuballooni kasutatava gaasiseadme läheduses.
• Keerake alati pärast kasutamist gaasiballoonil gaasitoide kinni.
• Ärge kunagi suitsetage töötava gaasiseadme ega gaasiballooni lähedal (täis/tühi).

Kui tunnete gaasilöhna, sulgege kohe gaasitoide, kustutage köik leegid ja avage seadme kaas. Kui löhn püsib, helistage gaasimüüjale või tuletõrjesse.

3.3 Valige sobiv asukoht

Kasutage seadet ainult väliskeskkonnas. Selle kasutamine siseruumides, isegi garaaiis või kuuris, võib põhjustada vingumürgitust.

Väljas grillimiskoha valimisel arvestage alati järgmisega.

• Asetage seade vähemalt kolme meetri kaugusele hoonetest avatud ja hästi ventileeritud kohta.
• Veenduge, et alati on olemas takistusteta õhuvool põletitesse ja korpuse õhuavadesse.
• Veenduge, et seade ei oleks katva konstruktsiooni (terrassi katus, varjualune jne) ega puude all.
• Pange seade kindlale ja stabiilsele pinnale. Ärge pange seda kunagi liikuvale söidukile (paat, haagis jne).

3.4 Ohuhoiatused

• Kasutage ainultÕues.
• Lugege juhised enne seadme kasutamist hoolikalt läbi.
• Ärge liigutage seadet kasutamise ajal.
• Ärge jätke seadet kasutamise ajal järelevalveta, eriti siis kui läheduses on lapsi ja koduloomi.
• Hoiatus. Grilli osad võivad olla väga kuumad. Hoidke väikelapsed eemal.
• Kuumade pindadega osade (kaas, rest jne) käsitsemisel kasutage nõuetele vastavaid kaitsevahendeid.
• Seda seadet tuleb kasutamise ajal hoida eemal kergsüttivatest materjalidest.
• Ärge kasutage gaasigrillis puitu, sütt, laavakive või keraamilisi brikette.
• Ärge kasutage seadet kui olete tarvitanud alkoholi või võtnud ravimeid.
• Pärast kasutamist sulgege gaasivool balloonist.
• Ärge püüdke seadet ise ümber ehitada.

4 LÄBIVAD MÕISTED

See osa selgitab mõnesid vähem tuntud mõisteid. Neid mõisteid kasutatakse juhendi erinevates jaotistes.

4.1 Venturi torud

Venturi torud on väikesed torud, mis on kinnitatud põletite gaasi sisenemiskohta. Venturi toru küljel on auk. See on nähtav põhipõletitel ja külgpõletil.

Kui gaas liigub põleti suunas, läbib see Venturi toru. Külgedel olevate aukude abil seguneb gaas õhuga ja seeläbi saab hapnikku. See on vajalik põletite heaks süütamiseks - ainult õige gaasi ja hapniku segu süttib korralikult ja annab hea leegi.

4.2 Põleti katted

Põleti katted on katted, mis paigaldatakse seadme põletite peale. Need kaitsevad põleteid tilkuva rasva eest. Samuti jaotavad katete külgedel olevad augud kuumust ühtlaselt üle grilli nii, et see kuumeneb kiiremini ja ühtlasemalt.

4.3 Email

Mõned seadme osad on kaetud sulatatud klaasi kihiga ehk emailiga. See email kaitseb selle all asuvat metalli roostetamise eest. Email on kõrge kvaliteediga materjal, see on roostekindel, ei tuhmu kuuma temperatuuri mõjul ja seda on lihtne hooldada.

Kuna metall on seda katvast emailist painduvam, võivad emaili tükid seadme valel käsitsemisel maha kooruda. Probleemide vältimiseks olge emailiga osade kokkupanekul ettevaatlik ja hooldage emaili vastavalt selles juhendis kirjeldatule.

4.4 Lahvatused

Lahvatused on äkilised leegid, mis süttivad grillimise ajal kausis. Tavaliselt põhjustab neid tilkuv rasv või marinaad.

5 SEADME KOKKUPANEK

5.1 Ohutusjuhised

• Ärge ehitage seadet kokku panemise ajal ümber. See on väga ohtlik ja tootja poolt eelnevalt monteeritud ja/või tihendatud osade muutmine on keelatud.
• Järgige alati kokkupanemisjuhiseid põhjalikult.
• Kasutaja vastutab seadme korrektse kokku panemise eest. Garantii ei kata valest kokku panemisest põhjustatud kahjustusi.

5.2 Seadme kokku panemine

Te vajate ristpeakruvikeerajat, lamepeakruvikeerajat ja AA-akut (elektriline süütaja). Akud ei ole seadmega kaasas.

1. Pange seade tasasele ja puhtale pinnale.
2. Pange seade kokku vastavalt koostejoonistel näidatule. Te leiate need juhendi teisest osast pärast seadme detailset vaadet.
   Olge emailosade kokku panemisel ettevaatlik. Tööriistad ja kruvid võivad emailkatet kahjustada. Kasutage kruvide ümber oleva emaili kaitsmiseks kaasasolevaid fiiberseibe.
   Mullpakendis võib olla rohkem kruvisid kui tarvis. Kruvisid võib jääda pärast kokkupanekut üle.
   Pakendis on kaasas varuosadega abikomplekt (kruvid, poldid, fiiberseibid jne). e saate neid kasutada, kui mõni osa on kadunud või purunenud.

6 GAASI ÜHENDAMINE SEADMEGA

6.1 Milline balloon, voolik ja regulaator valida?

Enne kui saate seadet kasutama hakata, tuleb osta gaasiballoon, voolik ja röhureduktor. Teave ballooni, vooliku ja regulaatori kohta on allolevas tabelis.

Belgias (BE), näiteks peate kasutama propaaniballooni, millele ühendada reduktor rõhuga 37 mbar või butaaniballooni voolikuga, mille rõhk on 28–30 mbar.

Riik	Balloon, voolik ja regulaator
DK, GR, NO, SE, EE, LT, LV, CZ, PL, MT, HU, SI, SK, NL	Propaan, 30 mbar/Butaan, 30 mbar
ES, GB,, IE, PT, BE, FR, LU, IT, CY	Propaan, 37 mbar/Butaan, 28 - 30 mbar

See grillseade on ette nähtud kasutamiseks butaani/propaani balloonidega, mille kaal on 4,5 kuni 15 kg ja neile sobivate röhureduktoritega. Soovitame kasutada seda seadet propaaniga. Propaan on heade põlemisomadustega ja vähem tundlik jäätumisele. Ballooni kõrgus H peab olema alla 70 cm, olenemata ballooni laiusest või läbimõõdust D.

Ostke rõhureduktor ja gaasiballoon koos. Balloonile ei pruugi kõik reduktorid sobida.

Kasutage ainult sellist gaasivoolikut, mis on teie kasutuskohas kasutamiseks heaks kiidetud.

6.2 Ohutusjuhised

• Ärge ühendage kunagi ballooni otse seadmega. Paigaldage alati esmalt balloonile röhuregulaator.
• Ärge ehitage kunagi ümber ballooni eelpaigaldatud või tihendatud osi, voolikut ega rõhuregulaatorit.
• Kasutage võimalikult lühikest voolikut (mitte üle 1,5 m), et vältida selle takerdumist ja maapinnale sattumist.
• Ärge voolikut mingil juhul painutage ega väänake. Ärge tömmake voolikust ja ärge seda läbi torgake.Hoidke voolik grilli kuumadest osadest eemal. Veenduge, et paindvoolik pole välja venitatud, väändes ega tömbes.
• Kui voolik on vigastatud või pragunenud või ületanud riiklikes määrustes ettenähtud kasutusea (näiteks Prantsusmaal), siis tuleb see asendada.
• Hoidke gaasiballooni alati püstasendis.
• Ärge avage gaasitoidet.
• Kontrollige lekkeid alati kui gaasiballooni asendate. Vaadake jaotist „7 Gaasilekete kontrollimine“.

6.3 Vooliku ühendamine seadmega

Prantsusmaa:

Seadet võib kasutada järgmiste kahte tüüpi paindvoolikutega.

• Paindvoolikud, mis on ette nähtud ühendamiseks ümarate otsakutega nii grilli kui reduktori otsas, kinnitatavad kraedega (vastavuses standardiga XP D 36-110), soovitatav pikkus 1,25 m.
• Paindvoolikud (vastavuses standardiga XP D 36-112), mis on grilli külge ühendatavad surumutriga G 1/2 ja reduktori külge ühendatavad mutriga M20×1,5, soovitatav pikkus 1,25 m.

Muud riigid:

Tuleb kasutada paindvoolikut, mis on ette nähtud kasutamiseks butaani ja propaaniga. Vooliku pikkus ei tohi ületada 1,50 m.

Gaasivooliku seadmega ühendamiseks peate kinnitama seadme gaasitoru otsa muhvi. Seadmel on kaks muhvi, mis on möeldud konkreetsetesse riikidesse.

Riik	Muhv
BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI	Muhv A
FR	Muhv B

Kui teie riiki ei ole tabelis toodud, kasutage muhvi, mis vastab riiklikult kehtestatud standarditele.

Te vajate 19 mm mutrivõtit ja ristpeaga kruvikeerajat.

1. Kruvige muhv seadme (A) gaasitorule ja kinnitage see 19 mm mutrivõtmega (B).

1. Libistage voolik üle muhvi (C) ja kinnitage kinnitusröngas ristpeakruvikeerajaga (D).

Te vajate 22 mm mutrivõtit ja tellitavat võtit.

1. Kruvige muhv seadme (A) gaasitorule ja kinnitage see 22 mm mutrivõtmega (B).

1. Kruvige gaasivoolik muhvile (C) ja kinnitage see kahe mutrivõtmega. Hoidke muhvi 22 mm mutrivõtmega ja keerake samal ajal voolikut tellitava võtmega (D).

6.4 Vooliku ja ballooni ühendamine regulaatoriga

Sõltuvalt kasutatavast rõhuregulaatori tüübist vajate ristpeaga kruvikeerajat ja/või tellitavat võtit.

1. Ühendage voolik röhuregulaatoriga. Tehke ühte järgmisest.

2. Kui voolikul on kinnitusrõngas, libistage voolik üle regulaatori ja kinnitage kinnitusrõngas ristpeakruvikeerajaga (A).

3. Kui voolikul on mutter, kruvige voolik regulaatorile ja kinnitage mutter tellitava võtmega (B).

1. Ühendage röhuregulaator gaasiballooniga. Tehke ühte järgmisest.

2. Kui regulaatoril on mutter, kruvige regulaator päripäeva balloonile ja kinnitage mutter tellitava võtmega (C).

3. Kui regulaatoril on kruvikeere, kruvige regulaator vastupäeva balloonile (D).

Kasutage ainult neid reduktoreid, mis vastavad standardi EN 16129 nõuetele.

6.5 Ballooni asendamine

1. Sulgege gaasitoide ja viige köik juhtnupud asendisse OFF
2. Ühendage tühi balloon lahti ja ühendage täis balloon.
3. Kontrollige ballooni, voolikut ja kõiki gaasiühendusi lekete suhtes. Vt "7 Gaasilekete kontrollimine".

Tähelepanu! Gaasiballooni vahetamisel tuleb seda hoida eemale süüteallikatest.

7 GAASILEKETE KONTROLLIMINE

7.1 Miks gaasilekkeid kontrollida?

Propaan ja butaan on öhust raskemad. Selle tulemusena ei haju need seadmest lekkimise korral ära. Tuulevaiksetel päevadel vöib lekkimine pöhjustada gaasi kogunemist seadme ümbrusse. Kogunenud gaas vöib seetöttu süttida ja plahvatada.

7.2 Millal gaasilekkeid kontrollida?

- Enne esmakordset kasutamist või pärast pikemat kasutuseta periodi.

Kontrollige gaasilekete suhtes ka siis, kui seadme pani kokku müüja.

• Iga kord, kui asendate mõnda gaasikomponenti.
• Vähemalt üks kord aastas, eelistatavalt enne hooaja algust.

7.3 Ohutusjuhised

• Pange seade väliskeskkonda, hästiventileeritavasse kohta. Veenduge, et seadme läheduses ei oleks leeke ega kuumusallikaid.
• Ärge kasutage kunagi gaasilekete kontrollimiseks tulemasinat ega tikke.
• Ärge suitsetage ega süüdake põleteid gaasilekete kontrollimise ajal.

7.4 Mida ma vajan?

Gaasilekete kontrollimiseks vajate järgmisi vahendeid.

• Kontrollvedelik. Te saate kasutada juba valmis lekkepihustit või vee (50%) ja nõudepesuvahendi (50%) segu.
• Lekke kontrollimise tööriista, mis on seadmega kaasas. Seilega imete kontrollvedeliku sisse ja kannate selle gaasikomponendile või -ühendusele, mida soovite kontrollida.

Gaasilekete kontrollimiseks kandke kontrollvedelikku köikidele gaasikomponentidele ja -ühendustele. Kui mönel komponendil või ühendusel hakkavad tekkima mullid, on tegemist gaasilekkega.

Gaasilekete kontrollimiseks tehke järgmist.

1. Viige seade välja.
2. Võtke lekke kontrollimise tööriist ja kontrollvedelik (lekkepihusti või seebi-nõudepesuvahendi segu).
3. Avage kaas ja viige köik juhtnupud asendisse OFF.
4. Avage gaasitoide. Keerake gaasiballooni ventiili ainult üks kord.
5. Imege lekke kontrollimise tööriista natukene kontrollvedelikku ja kandke see alale, mida soovite kontrollida. Kontrollida tuleb järgmisi kohti:

• Gaasiballooni keevisühendused (A);
• Voolik (B);
- Ballooni ja rõhuregulaatori vaheline ja rõhuregulaatori ja vooliku vaheline ühendus (C);
• Vooliku ja seadme vaheline ühendus (D).

Rõhuregulaator ja muhv võivad olla jooniselt toodust erinevad.

1. Tehke ühte järgmisest.

2. Lekke tuvastamisel järgige peatükis "Gaasilekke korral" toodud juhiseid.

3. Lekete puudumisel sulgege gaasitoide, loputage kõiki komponente põhjalikult veega ja kuivatage korralikult.

7.6 Gaasilekke korral

1. Sulgege gaasitoide ja tehke ühte järgmisest.

2. Kui tuvastate gaasilekke mönel ühenduskohal, tihendage see ühenduskoht.

3. Kui tuvastate lekke balloonil või voolikul, asendage balloon või voolik.

4. Kontrollige uuesti ühenduskohta või komponenti, millel te lekke avastasite.

5. Kui leke on endiselt olemas, võtke ühendust Barbecooki edasimüüjaga. Ärge kasutage seadet enne, kui leke on kõrvaldatud.

Barbecooki edasimüüjate nimekirjal leiate aadressilt www.barbecook.com.

8.1 Enne iga kasutust

Igal seadme kasutamisel kontrollige järgmist.

• Seade on sobivas kohas. Vt "3.3 Valige sobiv asukoht".
• Gaasivoolik ei lohise vastu maad ja ei puutu kokku kuumade pindade ega tilkuva rasvaga.
• Kauss on puhas. Me soovitame puhastada kaussi pärast igat kasutuskorda. Vt "11.2 Kausi puhastamine".
• Põletid ja Venturi torud ei ole putukate pesade ega ämblikuvõrkude poolt blokeeritud. Vt "11.3 Põletite ja Venturi torude puhastamine".
• Põletid on õigesti kokku pandud. Venturi torud peavad olema pandud gaasiventiilide avade kohale.

Kui soovite veenduda täielikult seadme gaasiühenduste korrasolekust, võite teha enne iga kasutust seadmele gaasilekete kontrolli. Vt "7 Gaasilekete kontrollimine".

8.2 Enne esmakordset kasutamist (pärast pikka aega)

Kui kasutate seadet esimest korda või pärast pikemat kasutuseta periodi, peate tegema mõned täiendavad kontrollid.

• Veenduge, et olete lugenud, möistnud ja kontrollinud köiki selle juhendi juhiseid (ainult enne esmakordset kasutamist).
• Kontrollige seadet gaasilekete suhtes. Vt "7 Gaasilekete kontrollimine".

Kontrollige gaasilekete suhtes ka siis, kui seadme pani kokku müüja.

• Puhastage põletid ja Venturi torud (ainult pärast pikaajalist kasutuseta periodi). Vt "11.3 Põletite ja Venturi torude puhastamine".
• Põletage enne toidu peale panemist mõnda aega seadet tühjana (ainult enne esmakordset kasutamist). Vt "8.3 Seadme sissetöötamine".

8.3 Seadme sissetöötamine

Seadme sissetöötamisega enne esmakordset kasutamist eemaldate seadmelt tootmisest jäänud määrdeained. Tegutsege järgmiselt.

1. Süüdake põhipõletid ja viige nende juhtnupud asendisse HIGH. Vt "9.2 Põhipõletite süütamine".
2. Sulgege kaas ja laske seadmel põleda 15 minutit. Ärge pange grillrestile veel toiduaineid.
3. 15 minuti pärast avage kaas ja laske seadmel põleda veel 5 minutit Uuhtnupud endiselt asendis HIGH).
4. 5 minuti pärast on seade kasutamiseks valmis. Nüüd võite panna toiduaineid grillrestile.

9 PÕLETITE SÜÜTAMINE

Põleti süütamiseks elektrilise süütajaga tuleb süütajasse paigaldada AA-aku. See aku ei ole seadmega kaasas. Süütaja akupesa asub seadme juhtpaneeli sees.

9.1 Ohutusjuhised

• Enne seadme süütamist viige läbi kontrollimised, mis on toodud jaotises "8 Seadme ettevalmistamine".
• Veenduge alati enne põleti süütamist, kas kaas on avatud.
• Ärge kummarduge kunagi süütamisel põleti kohale.

9.2 Põhipõletite süütamine

9.2.1 S ÜÜTAJA KASUTAMINE

1. Avage kaas ja viige põhipõletite juhtnupud asendisse OFF.
2. Kui ükski põleti ei põle veel, avage gaastoide ja oodake kümme sekundit. See võimaldab gaasivoolul stabiliseeruda.
3. Vajutage süütajat, kuni kuulete sädemete tekkimist.
4. Hoidke süütajat ja viige keskmise põleti juhtnupp asendisse HIGH. Süüdake alati keskmine põleti esimesena, ärge proovige süüdata kõiki põhipõleteid korraga.
5. Kui põleti ei sütti kolme katse jooksul, viige juhtnupp asendisse OFF, sulgege gaasitoide ja oodake 5 minutit. See võimaldab kogunenud gaasil hajuda.
6. Proovige põletit uuesti süüdata. Kui see ei sütti ka nüüd, proovige süüdata tikuga vol vaadake jaotist "14 lõrkeotsing", et selgitada välja probleemi põhjus.
7. Kui üks põleti on süttinud, keerake teiste põletite süütamiseks nende juhtnupud asendisse HIGH.

9.2.2 T IKU KASUTAMINE

1. Avage kaas ja viige põhipõletite juhtnupud asendisse OFF.
2. Kui ükski põleti ei põle veel, avage gaastoide ja oodake kümme sekundit. See võimaldab gaasivoolul stabiliseeruda.
3. Süüdake tikk ja hoidke seda põletist umbes 13 mm kaugusel.

1. Viige ühe põleti juhtnupp asendisse HIGH.

Alustuseks süüdake alati üks põhipõletitest. Ärge süüdake kunagi kõiki põhipõleteid korraga.

1. Kui põleti ei sütti 5 sekundi jooksul, viige juhtnupp asendisse OFF, sulgege gaasitoide ja oodake 5 minutit. See võimaldab kogunenud gaasil hajuda.
2. Proovige põletit uuesti süüdata. Kui see ei sütti ka nüüd, vaadake jaotist "14 lõrkeotsing", et selgitada välja probleemi põhjus.
3. Kui üks põleti on süttinud, keerake teiste põletite süütamiseks nende juhtnupud asendisse HIGH.

9.3 Põletite välja lülitamine

Kui te enam põleteid ei kasuta, tuleb need välja lülitada. Tegutsege järgmiselt.

1. Sulgege gaasitoide.
2. Viige põletite juhtnupud asendisse OFF.

Kui sulgete esimesena gaasitoite, tagate, et seadmesse ei jää gaasi.

9.4 Põletite uuesti süütamine

Kui põleti kustub kasutamise ajal, toimige vastavalt järgmistele juhistele.

1. Avage kaas ja sulgege gaasitoide.
2. Viige köik juhtnupud asendisse OFF ja oodake 5 minutit. See võimaldab kogunenud gaasil hajuda.
3. Süüdake põleti(d) uuesti.

9.5 Leekide kontrollimine

Iga kord, kui süütate põleti, peate kontrollima selle leeki. Ideaalne leek on peaaegu täielikult sinine ja sellel on kollakas tipp. Aeg-ajalt kollasena esinev leek on normaalne ja ei ole ohtlik. Kui leek ei ole normaalne, tehke probleemi lahendamiseks mõnda järgmisest.

Kui leek on ... Tehke järgmist ...
Madal ja täielikult kollane	1. Sulgege viivitamatult gaasitoide ja viige köik juhtnupud asendisse OFF.2. Vaadake probleemi lahendamiseks jaotist "14 Törkeotsing". Töenäoliselt on Venturi torud ummistunud.
Kausist körgem	1. Sulgege viivitamatult gaasitoide ja viige köik juhtnupud asendisse OFF.2. Oodake 5 minutit, et lasta kogunenud gaasil hajuda.3. Süüdake põleti(d) uuesti.4. Probleemi püsimisel vaadake jaotist "14 Törkeotsing", et selgitada välja probleemi põhjus.

LOW HIGH

10. KASULIKUD SOOVITUSED JA NÕUANDED

10.1 Seadme eelsoojendamine

Seadme eelsoojendamine tagab, et grill on toidu panemisel piisavalt soe. Tegutsege järgmiselt.

1. Süüdake põleti(d) ja viige juhtnupp 0uhtnupud) asendisse HIGH.
2. Sulgege kaas ja jätke seade kümneks minutiks soojenema.
3. Kümne minuti pärast avage kaas ja pange toit grillile.
4. Kui vajate väiksemat kuumust, viige juhtnupp (juhtnupud) madalamale kuumusele.

10.2 Toidu kinni jäämise vältimine

Toidu kinni jäämist saate vältida järgmistel viisidel.

• Pintseldage toitu enne grillile asetamist kergelt öliga. Samuti vöite kanda öli grillrestile.
• Soojendage seade ette. Mida soojem on grill toidu peale panemise ajal, seda vähem jääb toit kinni.
• Ärge keerake toitu liiga kiiresti ümber. Laske sellel esmalt natukene kuumeneda.

10.3 Otsene ja kaudne grillimine

Sõltuvalt küpsetatava toiduaine tüübist ja valmistamise viisist saate grillida otse või kaudselt.

Meetod	Kirjeldus	Kasutage
Otsene Pruuni	Pange toit põletse põleva põleti kohale, seadistage põleti suurele kuumusele ja hoidke kaas lahti.	aedviljadele
Kaudne	Pange toit põleva põleti kõrvale, seadistage põleti keskmisele/madalale kuumusele ja sulgege kaas.	Pruunistatud liha täiendavaks küpsetamiseks.

10.4 Grillimine suletud kaanega

Grillimise ajal kaane sulgemisel on järgmised olulised eelised:

• Grilli temperatuur on körgem ja püsib ühtlasem;
• See vähendab toidu küpsemisaega ja toit püsib mahlakam;
• See vähendab lahvatusi ja säästab gaasi.

Teie seade on varustatud võimsate põletitega, seega kuumeneb see kiiresti ja te saate hoida temperatuuri stabiilsena. Kui grillite suletud kaanega, peate veenduma, et seade ei muutuks liiga kuumaks. Jälgige kaane termomeetrit ja arvestage järgmiste juhistega.

• Normaalne küpsetustemperatuur on umbes 210 °C. Körgemal temperatuuril võib tilkuv või kogunenud rasv süttida.
• Temperatuur ei tohiks olla üle 300 °C rohkem kui viis minutit. See võib seadet kahjustada ja deformeerida.

Kui seade muutub liiga kuumaks, jahutage seda kaane avamisega ja seadistage põletid madalamale kuumusele.

10.6 Kuumuspiirkondade eeliste kasutamine

Kui kõik põletid töötavad, jaotavad põletite katted kuumust võimalikult ühtlaselt üle kogu grilli. Hoolimata ühtlasest kuumusest on mõned piirkonnad teistest kuumemad. Te saate kasutada neid kuumuspiirkondi oma toidu täiuslikuks grillimiseks.

Piirkond	Kuum?	Kasutage ...
Ees	Kuum	Örnade toiduainete grillimine (krvetid, kala jne)
Keskel	Kuumem	Valmistage toitu, mis vajab küpsemiseks aega (nt vorstid, kanarind jne)
Taga	Kuumim	Liha ja aedviljade pruunistamine

Samuti saate ise põletite erinevate kuumusastmetega luua kuumuspiirkondi. Näiteks saate seadistada põleti madalale kuumusele ja kasutada selle põleti kohal olevat ala örnade või kaua küpsemist nõudvate toiduainete küpsetamiseks.

10.7 Lahvatuste vältimine

Grillimise ajal on lahvatused tavapärane. Kui aga lahvatusi esineb liiga palju, suureneb sellega seadme temperatuur ja see võib süüdata kogunenud rasva. Lahvatuste vältimiseks tehke järgmist.

• Kontrollige enne grillimist, kas kauss on puhas. Me soovitame puhastada kaussi pärast igat kasutuskorda. Vt "11.2 Kausi puhastamine".
• Kontrollige regulaarselt, kas rasva äravooluauk on vaba ja rasva tilkumisalus ja kauss ei ole täis.
• Rasvase liha grillimisel eemaldage liigne rasv, sulgege kaas ja seadistage põletid keskmisele või madalale kuumusele.

11 SEADME HOOLDAMINE

11.1 Grillresti puhastamine

Soovitame resti pärast iga kasutuskorda puhastada puhastusvahendiga Barbecook.

Võite grilli puhastada ka pehmetoimelise pesuvahendi või söögisoodaga. Ärge mingil juhul kasutage restil ahju puhastusvahendeid.

Soovitame söekaussi pärast iga kasutuskorda puhastada puhastusvahendiga Barbecook.

11.3 Põletite ja Venturi torude puhastamine

11.3.1 MIKS TULEB PÖLETEID JA VENTURI TORUSID PUHASTADA?

Ämblikud ja muud putukad võivad teha põletitesse ja Venturi torudesse võrke ja pesasid. See võib blokeerida gaasi liikumist. Selle tulemusena ei saa te:

• Süüdata põleteid. Kui teil önnestub siiski need süüdata, tekitavad need suitsu ja põlevad kollase leegiga;
• Gaas võib hakata põlema väljaspool Venturi torusid juhtnuppude juures. Neid leeke kutsutakse tagasilöögi leekideks ja need võivad põhjustada tõsiseid vigastusi ja materiaalset kahju.

Kahjustusi, mida on põhjustanud ummistunud põletid ja Venturi torud, loetakse ebapiisavaks hooldamiseks ja neid ei kata garantii.

11.3.2 MILLAL TULEB PÖLETEID JA VENTURI TORUSID PUHASTADA?

Te peate puhastama oma seadme põleteid ja Venturi torusid järgmiselt:

• Enne esmakordset kasutamist pärast pikemat kasutuseta perioodi;
• Vähemalt kaks korda aastas, miilest üks kord enne hooaja algust.

11.3.3 PÖLETITE JA VENTURI TORUDE PUHASTAMISEKS

1. Eemaldage põletid seadmelt, nagu näidatud joonistel. Kui märkate, et põleti on kahjustunud, tuleb see asendada.

1. Puhastage põleteid ja Venturi torusid väikese harjaga või koduse torupuhastajaga (lahti võetud kirjaklamber, toruhari jne).
2. Pange põletid tagasi. Jälgige, et panete Venturi torud gaasiventiilide avade kohale.

11.4 Emailitud, roostevabast terasest, kroomitud ja pulberkattega osade hooldamine

Seade koosneb emailitud, roostevabast terasest, kroomitud ja pulberkattega osadest. Igat materjali tuleb hooldada erinevalt.

Materjal Kuidas materjali hooldada

Email	Ärge kasutage teravaid esemeid ega koputage vastu kõvasid pindasid.Kuumana vältige kokkupuudet külmade vedelikega.Te võite kasutada metallkäsnasid ja abrasiivseid puhastusvahendeid.
Roostevaba teras ja kroom	Ärge kasutage tugevatoimelisi, abrasiivseid puhastusvahendeid ega metalli.Kasutage pehmeid puhastusvahendeid ja laske neil terasel mõjuda.Kasutage pehmet pesukäsna või riidetükki.Pärast puhastamist loputage põhjalikult ja
Pulberkate	Ärge kasutage teravaid esemeid.Kasutage nõrka pesuvahendit ja pehmet pesukäsna või riidetükki.Pärast puhastamist loputage põhjalikult ja laske enne ära panemist täielikult kuivada.

Roostevabale terasele rooste tekkimise takistamiseks vältige kokkupuudet kloori, soola ja rauaga. Me ei soovita kasutada seadet rannas, raudteede ega basseinide läheduses.

Kahjustusi, mida on põhjustanud nende juhiste eiramine, loetakse ebapiisavaks hooldamiseks ja neid ei kata garantii.

Seadme detailse vaate Guhendi teine osa) alt leiate loetelu köikidest osadest, miilest seade koosneb. Selles loetelus on toodud sümbolid, mis näitavad iga osa materjali, seega saate sealt kontrollida, kuidas konkreetset osa hooldada. Osade loetelus kasutatakse järgmisi sümboleid.

Sümbol	Materjal
●	Email
▲	Kroom
■	Roostevaba teras
★	Pulberkate

11.5 Seadme hoiustamine

Kui te ei kasuta seadet pikema aja jooksul, hoidke seda kuivas kohas. Enne seadme hoiustamist tehke järgmist.

• Ühendage lahti gaasiballoon. Ärge hoidke seadet kunagi siseruumides (isegi mitte garaazis või kuuris), kui see on ühendatud gaasiballooniga.
• Puhastage põletid ja grillrestid, hõõruge neid öliga ja mähkige paberisse.
• Katke seade kattega Barbecook. Registreerige oma seade aadressil www.barbecook.com, et leida oma seadmele sobiv kate.

11.6 Gaasiballoonide hoiustamine

Need juhised kehtivad nii tühjadele kui ka täidetud gaasiballoonide/e.

• Hoidke gaasiballoone alati välistingimustes, hästiventileeritud kohas. Jälgige, et neile ei möjuks liigne kuumus ega otsene päikesevalgus.
• Ärge hoidke kunagi gaasiballoone kohas, mis võib muutuda väga kuumaks (autos, paadis jne).
• Ärge hoidke kunagi gaasiballoone ega varuballoone seadme kapis.
• Ärge hoidke kunagi varuballooni kasutatava gaasiseadme läheduses.
• Hoidke gaasiballoone alati lastele kättesaamatus kohas.
• Hoidke ja transportige gaasiballoone alati vertikaalasendis.

11.7 Varuosade tellimine

Osad, mis puutuvad kokku tulega või suure kuumusega, tuleb aegajalt asendada. Varuosade tellimiseks tehke järgmist.

1. Vaadake järgi teile vajaoleva osa tootenumber. Tootenumbrid on näidatud ülevaatejoonisel, mis asub selle kasutusjuhendi teises osas, samuti saidil www.barbecook.com.

Kui olete oma seadme veebis registreerinud, saate vajaliku lehe otse oma konto MyBarbecook kaudu. Samas saate ka osi tellida veebi teel.

1. Tellige varuosa saidi www.barbecook.com kaudu või oma grillseadme ostukohast. Osad, millele rakendub garantii, saate tellida oma grillseadme ostukohast.

12 GARANTII

12.1 Kaetud

Seadmel on alates ostukuupäevast kaheaastane garantii. See garantii katab köiki tootmisvigu järgmistel eeldustel.

• Te olete seadet kasutanud, kokku pannud ja hooldanud vastavalt selles juhendis toodud juhistele. Valest kasutamisest, kokkupanekust ja ebapiisavast hooldamisest tingitud kahjustusi ei loeta tootmisvigadeks.

• Teil on olemas ostutsekk ja seadme unikaalne seerianumber. See seerianumber algab tähega G, millele järgnevad 15 numbrit. Te leiate selle järgmistest kohtadest:

• Seilest juhendist ja juhendiga kaasas olevast stardipakist.

• Seadme pakendilt;
• Esipaneeli sisekülje alumiselt osalt.

- Barbecooki kvaliteediosakond kinnitab, et osad on vigased ja nende vead on ilmnenud normaalse kasutamise, õige kokkupaneku ja piisava hoolduse korral.

Kui mõni ülaltoodud tingimustest ei ole täidetud, ei saa te taotleda garantiiteenindust. Kõikidel juhtudel on garantii piiratud vigase osa (osade) remontimise või asendamisega.

12.2 Ei ole kaetud

Garantii ei kata järgmisi kahjustusi ja defekte.

• Leekide ja suure kuumusega otse kokku puutuvate osade tavapärane kulumine (roostetamine, moonutused, värvi luitumine jne). Tavapärane on nende osade asendamine aegajalt.
• Visuaalsed erinevused, mis vastavad tootmisprotseduurile. Neid erinevusi ei loeta tootmisvigadeks.
• Kõik kahjustused, mida on põhjustanud ebapiisav hooldamine, vale hoiustamine, vale kokkupanek või eelmonteeritud osade ümber ehitamine.
• Köik kahjustused, mida on põhjustanud seadme väär kasutamine või kuritarvitamine (kasutamine selle juhendi juhiseid eirates, kasutamine kommertseesmärkidel jne).
• Kõik tagajärjeks olevad kahjustused, mille on põhjustanud hooletus või seadme ebasihipärane kasutamine.
• Välismõjudest, agressiivsetest puhastusvahenditest, kokkupuutest klooriga jne tingitud rooste, värvi luitumine ... Neid kahjustusi ei loeta tootmisvigadeks.

14 TÖRKEOTSING

Probleem Võimalikud	põhjused Lahendused
Kuumust pole piisavalt	Gaasitoide ei ole avatudVenturi torud ei paikne gaasiventiilide avade kohalPõleti avad ummistunudGaasiballoon (peaaegu) tühiRöhuregulaator ei ole õigesti ballooni ja/või voolikuga ühendatud	Avage gaasitoidePaigutage Venturi torud gaasiventiilide avade kohalePuhastage gaasipõleti avad või asendage põletidAsendage gaasiballoonÜhendage röhuregulaator uuesti ballooni ja/või voolikuga
Liigne kuumus ja/või lahvatused	Toit on liiga rasvaneRasva äravooluauk ummistunud, rasv kausis ja/ või rasv põletitelTemperatuur on liiga kõrge	Eemaldage liigne rasv ja seadistage põletid madalale kuumuselePuhastage rasva äravooluava, kauss ja põletidSeadistage põletid madalamale temperatuurile ja/ või grillige toitu kaudselt
Kuumus ei ole ühtlaselt üle grillimispinna jaotunud	Mõningased kuumuse erinevused on tavapärane, vaadake "1.7 Kuumuse optimaalne kasutamine" ja "10.6 Kuumuspiirkondade eeliste kasutamine". Võimalikud suure kuumuse erinevuse põhjused:Seade ei ole eelkuumutatud .	Eelsoojendage seade
Kollased leegid	Põletid või Venturi torud ummistunudSool põletitelSeade on ühendatud butaaniga	Puhastage põletid ja Venturi torudPuhastage põletidÜhendage seade propaaniga, kasutades sobivat röhuregulaatorit
Osaline leek	Põleti ummistunud, auklik või roostetanud	Puhastage või asendage põletid
Tagasilöögileegid (leegid Venturi torudest väljas / juhtnuppudel)	Põletid või Venturi torud ummistunud	Sulgege gaasitoide ja viige põletid asendisse OFFLaske seadmel maha jahtudaPuhastage põletid ja Venturi torud.
Leegid on kausi servast kõrgemal	Liiga tuulineGaasiballoon (peaaegu) tühiKausis ja/või põletitel on rasv	Paigutage seade nii, et tagaosa oleks tuule suunasAsendage gaasiballoonPuhastage kauss ja põletid
Röhuregulaator viliseb	Kuum ilmUus (täis) gaasiballoon	Ei ole oht ega viga. Peaks lõppema mõne aja pärast automaatselt
Põleti vilistab, kui viidud asendisse LOW	Gaasiinjektor, Venturi toru ja/või põleti määrdunud	Puhastage gaasiinjektor, Venturi toru ja põleti
Põletit ei ole võimalik süüdata (süütajaga või tikuga)	Põleti või Venturi toru ummistunudPuudub gaasitoide	Puhastage põleti ja Venturi toruAvage gaasitoide ja vajutage rõhuregulaatori turvanupule (ei ole kõikidel regulaatoritel)
Põletit ei ole võimalik süütajaga süüdata	Aku ei ole paigaldatud või aku on valesti paigaldatudKeskmine põleti ei süüdatud esimesenaPõleti juhtmed ei ole korrektselt paigaldatudKahjustunud elektroodVigane maandusVigane süütaja	Paigaldage (uuesti) aku nii, et klemmid oleksid õigesti suunatudSüüdake esimesena keskmine põletiKontrollige ja ühendage kõik süütaja ühendused uuestiAsendage elektroodKontrollige ja paigaldage uuesti elektrooodid, põletid ja süütajaAsendage süütaja
Süütaja vajutamisel ei teki sädemeid ega heli	Aku ei ole paigaldatud või aku on valesti paigaldatudTühi akuSüütaja nupp ei ole korrektseil paigaldatudChybný generátor iskier.Vigane sädemegeneraator	Paigaldage (uuesti) aku nii, et klemmid oleksid õigesti suunatudAsendage akuPaigaldage tagasi süütaja nuppAsendage sädemegeneraator
Süütaja vajutamisel tekib heli (aga ei teki sädemeid)	Vigane maandusPõleti ja elektrooodid on üksteisest liiga kaugel	Ühendage uuesti sädemegeneraator ja elektrooodidVäänake kergeil elektroodi, et viia see põletile lähemale
Esineb sädemeid, mis ei pärine põletitest	Vigased juhtmed	Asendage juhtmed
Sädemed on olemas, kuid mitte kõikidel elektrooodidel ja/või ei ole liiga võimsad	Vigane maandusAku tühjenemasMärjad või purunenud elektrooodid	Ühendage uuesti sädemegeneraator ja elektrooodidAsendage akuKuivatage elektrooodid paberkäterätiga või asendage

LT - NAUDOTOJO VADOVAS

6.3 Vooliku ühendamine seadmega

Prancūzija

13.2 Injektorite läbimõõdud

• P agrindinio degiklio: 0.95

14 PROBLEMŲ SPRENDIMAS
