BRUKSANVISNING Spring 2002 BARBECOOK

• Läs och följ instruktionerna .........................................102

• Var försiktig med gaser ...............................................102

• Anslutning av slangen och cylindern till regulatorn ....104

• Byte av cylinder ..........................................................105 7 Leta efter gasläckor ........................................................105

• Varför ska man leta efter gasläckor? ..........................105

• När ska man leta efter gasläckor? ..............................105

• I händelse av gasläcka................................................106 8 Förbereda grillen för användning ....................................106

• Förbereda grillen för användning ................................106

• Före första användningstillfället (på länge) .................106

• Bevakning av lågor .....................................................108 10 Användbara tips och användningssätt ...........................108

• Förvärmning av produkten .......................................... 108

• Förhindra att mat fastnar ............................................108

• Direkt och indirekt grillning .........................................108

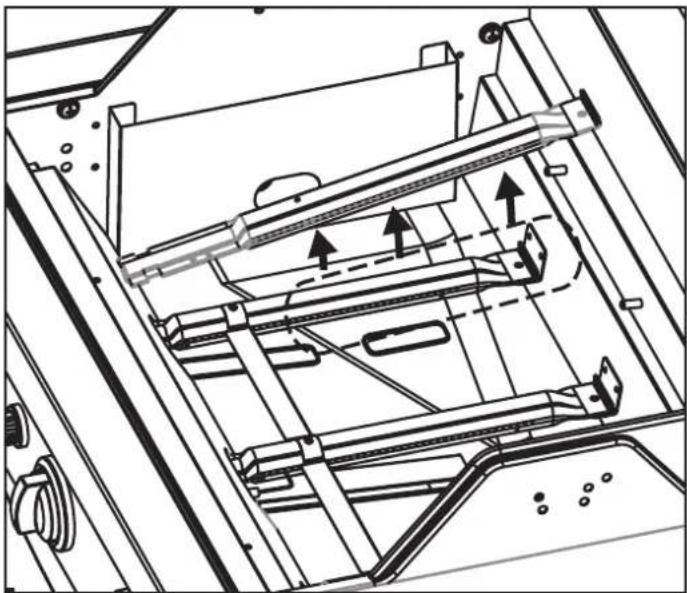

• Rengöring av brännarna och venturirören ..................109

• Underhåll av emaljdelar, delar av rostfritt stål ochkrom samt sprejade delar . ...................................110

Tack för att du köpt en produkt från Barbecook! Det finns en helt ny värld som väntar på att du ska utforska den, vare sig det är i lugn och ro i naturen eller i livet och rörelsen i staden. Bli en grillmästare i vår gemenskap om att #grilla och låt oss sätta dina grillfärdigheter i rampljuset. Registrera din Barbecook produkt online och få stora fördelar:

• Du får tillgång till den fullständiga bruksanvisningen och f r lära känna alla delar av din produkt.

• Du drar fördel av personlig efterförsäljningsservice, så att du snabbt kan hitta reservdelar och tjäna på en optimal garantiservice.

• Vi informerar dig om produktuppdateringar och ger dig tips, tricks och grillspiration för att locka fram grillmästaren inom dig. Redo för ett äventyr? Registrera din produkt och anslut dig till vår gemenskap om att #grilla! För mer information om att registrera din produkt, gå till www.barbecook.com. Barbecook respekterar din integritet. Dina data kommer inte att säljas eller distribueras till eller delas med tredje parter.

2 OM DENNA BRUKSANVISNING

Denna bruksanvisning består av två delar:

• Den första delen är den del som du läser nu. Den innehåller instruktioner för montering, användning och underhåll av din produkt.

• Den andra delen börjar på sidan 295. Där finns alla typer av bilder (sprängskisser, monteringsritningar ... ) för produkter som beskrivs i den här bruksanvisningen.

3 VIKTIGA SÄKERHETSINSTRUKTIONER

3.1 Läs och följ instruktionerna

Läs instruktionerna innan du använder produkten. Följ alltid instruktionerna noggrant. Att montera eller använda produkten på annat sätt kan orsaka bränder eller materiell skada. Skador som orsakas av att instruktionerna inte följts (oriktig montering, felaktig användning, otillräckligt underhåll ... ) omfattas inte av garantin.

3.2 Var försiktig med gaser

Att hantera gas är säkert men kräver extra noggrannhet:

• Förvara alltid gascylindrar utomhus på en välventilerad plats. Se till att de inte utsätts för stark hetta eller direkt solljus.

• Förvara aldrig din gascylinder eller reservcylindrar i höljet på din produkt.

• Förvara aldrig din reservgascylinder nära en gasprodukt som används.

• Stäng alltid av gastillförseln vid gascylindern när du har använt den.

• Rök aldrig i närheten av en gasprodukt eller nära en gascylinder (full/tom). Om du känner lukten av gas ska du omedelbart stänga av gastillförseln, släcka alla lågor och öppna produktens lock. Om lukten inte försvinner ska du ringa till din gasleverantör eller brandkåren.

3.3 Välja en lämplig plats

Använd produkten endast utomhus. Användning av den inomhus, även i ett garage eller skjul kan orsaka koloxidförgiftning. När en plats utomhus väljs, gör alltid följande:

• Placera produkten minst tre meter från alla byggnader, i ett öppet och väl ventilerat område.

• Tillse att det alltid finns ett fritt luftflöde till ännarna och ventilationshålen i höljet.

• Tillse att produkten inte befinner sig under en överhängande konstruktion (veranda, skydd ... ) eller under bladverk.

• Ställ produkten på en fast och stabil yta. Ställ den aldrig på ett fordon i rörelse (en båt, ett släp ... ).

3.4 Säkerhetsvarningar

• Använd endast utomhus.

• Läs igenom instruktionerna innan apparaten används.

• Flytta inte apparaten under användning.

• Lämna inte apparaten utan uppsikt under användning, särskilt i närheten av barn och husdjur.

• VARNING: åtkomliga delar kan bli mycket heta. Håll unga barn på avstånd.

• Använd lämpligt skydd när heta delar hanteras (lock, grill.... ).

• Denna apparat måste hållas undan från brännbara material under användning.

• Använd inte trä, grillkol, lavastenar eller keramiska briketter i en gasapparat.

• Använd inte apparaten när du konsumerat alkohol eller tagit droger.

• Stäng av gastillförseln vid gasbehållaren efter användning.

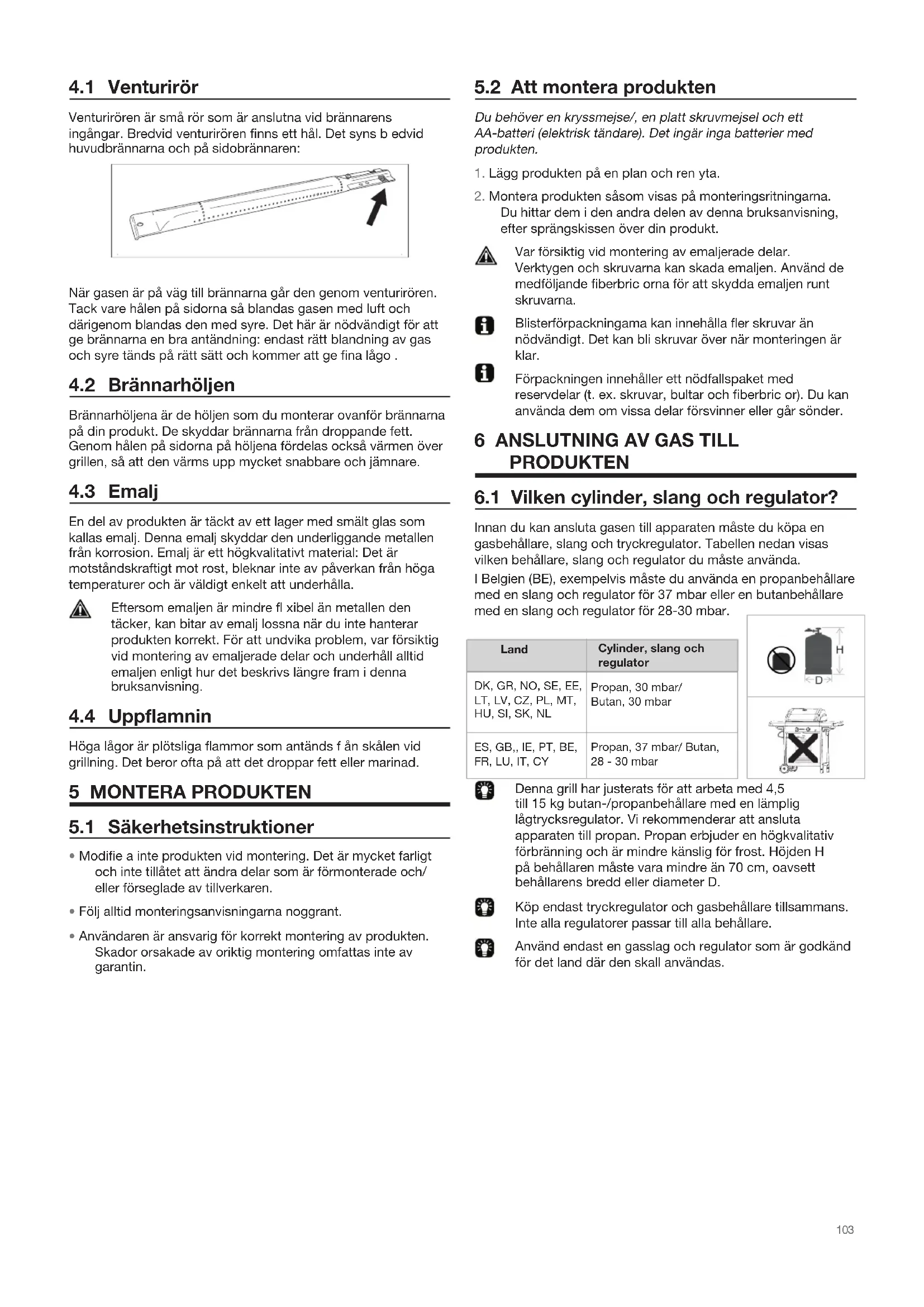

• Modifie a inte apparaten. 4 ÅTERKOMMANDE BEGREPP Denna del innehåller definitioner av någ a begrepp som är mindre bekanta. Dessa begrepp används i fle talet beskrivningar i bruksanvisningen.SPRING 2002

Venturirören är små rör som är anslutna vid brännarens ingångar. Bredvid venturirören finns ett hål. Det syns b edvid huvudbrännarna och på sidobrännaren: När gasen är på väg till brännarna går den genom venturirören. Tack vare hålen på sidorna så blandas gasen med luft och därigenom blandas den med syre. Det här är nödvändigt för att ge brännarna en bra antändning: endast rätt blandning av gas och syre tänds på rätt sätt och kommer att ge fina lågo .

Brännarhöljena är de höljen som du monterar ovanför brännarna på din produkt. De skyddar brännarna från droppande fett. Genom hålen på sidorna på höljena fördelas också värmen över grillen, så att den värms upp mycket snabbare och jämnare.

En del av produkten är täckt av ett lager med smält glas som kallas emalj. Denna emalj skyddar den underliggande metallen från korrosion. Emalj är ett högkvalitativt material: Det är motståndskraftigt mot rost, bleknar inte av påverkan från höga temperaturer och är väldigt enkelt att underhålla. Eftersom emaljen är mindre fl xibel än metallen den täcker, kan bitar av emalj lossna när du inte hanterar produkten korrekt. För att undvika problem, var försiktig vid montering av emaljerade delar och underhåll alltid emaljen enligt hur det beskrivs längre fram i denna bruksanvisning.

Höga lågor är plötsliga flammor som antänds f ån skålen vid grillning. Det beror ofta på att det droppar fett eller marinad. 5 MONTERA PRODUKTEN

5.1 Säkerhetsinstruktioner

• Modifie a inte produkten vid montering. Det är mycket farligt och inte tillåtet att ändra delar som är förmonterade och/ eller förseglade av tillverkaren.

• Följ alltid monteringsanvisningarna noggrant.

• Användaren är ansvarig för korrekt montering av produkten. Skador orsakade av oriktig montering omfattas inte av garantin.

5.2 Att montera produkten

Du behöver en kryssmejse/, en platt skruvmejsel och ett AA-batteri (elektrisk tändare). Det ingär inga batterier med produkten.

1. Lägg produkten på en plan och ren yta.

2. Montera produkten såsom visas på monteringsritningarna.

Du hittar dem i den andra delen av denna bruksanvisning, efter sprängskissen över din produkt. Var försiktig vid montering av emaljerade delar. Verktygen och skruvarna kan skada emaljen. Använd de medföljande fiberbric orna för att skydda emaljen runt skruvarna. Blisterförpackningama kan innehålla fler skruvar än nödvändigt. Det kan bli skruvar över när monteringen är klar. Förpackningen innehåller ett nödfallspaket med reservdelar (t. ex. skruvar, bultar och fiberbric or). Du kan använda dem om vissa delar försvinner eller går sönder.

6.1 Vilken cylinder, slang och regulator?

Innan du kan ansluta gasen till apparaten måste du köpa en gasbehållare, slang och tryckregulator. Tabellen nedan visas vilken behållare, slang och regulator du måste använda. I Belgien (BE), exempelvis måste du använda en propanbehållare med en slang och regulator för 37 mbar eller en butanbehållare med en slang och regulator för 28-30 mbar. Denna grill har justerats för att arbeta med 4,5 till 15 kg butan-/propanbehållare med en lämplig lågtrycksregulator. Vi rekommenderar att ansluta apparaten till propan. Propan erbjuder en högkvalitativ förbränning och är mindre känslig för frost. Höjden H på behållaren måste vara mindre än 70 cm, oavsett behållarens bredd eller diameter D. Köp endast tryckregulator och gasbehållare tillsammans. Inte alla regulatorer passar till alla behållare. Använd endast en gasslag och regulator som är godkänd för det land där den skall användas.

• Anslut aldrig cylindern direkt till produkten. Montera alltid entryckregulator på cylindern först.• Modifie a aldrig förmonterade eller förseglade delar påcylindern, slangen eller tryckregulatom.• Håll slangen så kort som möjligt (maximalt 1,5 m) för attförhindra att den dras på marken. - Deformera aldrig eller vrid slangen. Dra inte i eller stickhål i slangen, Håll slagen undan från delar av grillen som blir heta. Kontrollera att den fl xibla slangen sträcks ut normalt utan att vridas eller dras. - Det skall bytas ut om den är skadad eller spräckt, närt så krävs av nationella bestämmelser eller vid slutet av delens livslängd (t.ex. Frankrike)• Håll alltid behållaren i upprätt position.• Öppna aldrig gasförsörjningen.• Kontrollera om det finns läc or varje gång som du ändrargasanslutningen. Se “7 Kontrollera om det finns gasläc or”.

6.3 Ligar a mangueira ao aparelho

Frankrike: Utrustningen kan användas med två olika typer av fl xibla slangar:• Flexibla slangar som är avsedda att anslutas på ringformadeslutstycken på både grillen och regulatorsidan, fasthållenmed fläns (i enlighet med standa d XP D 36-110).rekommenderad längd 1,25 m.• Flexibel slang (i enlighet med standard XP D 36-112)fastsatt med en G 1/2 gängad mutter för fi ering till grillenoch en M 20x1,5 gängad mutter för fi ering till regulatorn,rekommenderad längd 1,25 m.Andra länder:Den skall användas med fl xibel slang som är lämplig för användning med butan- och propangas. Slanglängden skall inte överstiga 1,50 m.För att ansluta gasslangen till produkten måste du montera en koppling på produktens gasrör. Med produkten ingår två kopplingar, och båda är avsedda för särskilda länder: Om ditt land inte står med i tabellen ska du använda den koppling som uppfyller ditt lands standarder.

Du behöver en 19 mm skruvnyckel och en kryssmejsel. 1. Skruva kopplingen på produktens gasrör (A) och dra åt denmed en 19 mm skruvnyckel (B).2. Skjut slangen över kopplingen (C) och dra åt klämringenmed en kryssmejsel (D).

Du behöver en 22 mm skruvnyckel och en justerbar skiftnyckel. 1. Skruva kopplingen på produktens gasrör (A) och dra åt denmed en 22 mm skruvnyckel (B).2. Skruva gasslangen på kopplingen (C) och dra åt denmed två skruvnycklar. Håll kopplingen med en 22 mmskruvnyckel medan du vrider slangen med en justerbarskiftnyckel (D).

6.4 Anslutning av slangen och cylindern

till regulatorn Beroende på den typ av tryckregulator som du kan använda behöver du en kryssmejsel och/eller en justerbar skiftnyckel. 1. Anslut slangen till tryckregulatorn. Gör ett av följande:• Om slangen har en klämring ska du skjuta slangenöver regulatorn och sedan dra åt klämringen med enkryssmejsel (A).• Om slangen har en mutter ska du skruva i slangenpå regulatorn och dra åt muttern med en justerbarskiftnyckel (B).

2. Anslut tryckregulatorn till gascylindern. Gör ett av följande:

• Om regulatorn har en mutter ska du skruva medsols på cylindern och dra åt muttern med en justerbar skiftnyckel (C).

• Om regulatorn har en skruvgänga ska du skruva regulatorn motsols på cylindern (D). Använd endast reglage som uppfyller kraven i EN 16129.

6.5 Byte av cylinder

1. Stäng av gastillförseln och ställ in alla kontrollvred på OFF.

2. Koppla ur den tomma cylindern och anslut den fulla

3. Se efter om det finns läc or i cylindern, slangen och alla

gasanslutningar. Läs “7 Leta efter gasläckor”. OBS! Byte av gascylinder ska aldrig utföras i närheten av antändningskällor.

7 LETA EFTER GASLÄCKOR

7.1 Varför ska man leta efter gasläckor?

Propan och butan är tyngre än luft. Därför försvinner de inte iväg när de läcker från produkten. Särskilt på vindstilla dagar kan en läcka orsaka att det samlas gas inuti och runtomkring produkten. Den ansamlade gasen kan sedan antändas och explodera.

7.2 När ska man leta efter gasläckor?

• Före första användningstillfället eller efter en längre period då den inte har använts. Kontrollera också om det finns gasläc or om din produkt har satts ihop av din återförsäljare.

• Varje gång du byter ut en gaskomponent.

• Minst en gång om året, helst i början på säsongen.

7.3 Säkerhetsinstruktioner

• Sätt produkten utomhus i ett välventilerat område. Se till att det inte finns någ a lågor eller värmekällor i närheten av produkten.

• Använd aldrig en tändare eller tändsticka för att leta efter gasläckor.

• Rök inte och tänd inte brännarna när du letar efter gasläckor.

7.4 Vilka material behöver jag?

För att se efter gasläckor behöver du följande:

• En testvätska. Du kan använda ett fabrikstillverkat läckagesprej eller en blandning av vatten (50 %) och diskmedel (50 %).

• Verktyget för läckagetestet ingick i din produkt. Du kan använda det för att suga upp testvätskan och applicera den på den gaskomponent eller anslutning som du vill undersöka.

7.5 Leta efter gasläckor

Kontrollera om det finns gasläc or genom att applicera testvätska på alla gaskomponenter och -anslutningar. Om bubblorna på en särskild komponent eller anslutning växer så finns det e gasläcka: För att se efter gasläckor gör du så här:

1. Sätt produkten utomhus.

2. Ta med ditt verktyg för läckagetest samt testvätska

(läckagesprej eller vatten/tvålblandat vatten).

3. Öppna locket och ställ in alla kontrollvred på OFF.

4. Öppna gastillförseln litegrann. Vrid endast gasoltubens

5. Sug upp testvätska med verktyget för läckagetest och

applicera den på ett område som du vill undersöka. Du måste kontrollera:

• Anslutningarna mellan cylindern och tryckregulatorn samt mellan tryckregulatorn och slangen (C)

• Anslutningen mellan slangen och produkten (D)106 Din tryckregulator och koppling ser eventuellt annorlunda ut än dem på bilderna.

6. Gör ett av följande:

• Om du upptäcker en läcka fortsätter du enligt beskrivningen under” I händelse av gasläcka”.

• Om det inte finns någ a läckor stänger du gastillförseln, sköljer alla komponenter noggrant med vatten och torkar av dem noggrant.

7.6 I händelse av gasläcka

1. Stäng av gastillförseln och gör något av följande steg:

• Om du har upptäckt en läcka i en av anslutningarna ska du dra åt den anslutningen.

• Om du har upptäckt en läcka i cylindern eller slangen ska du byta ut cylindern eller slangen.

2. Kontrollera på nytt anslutningen eller komponenten där du

3. Om läckan inte laga ska du kontakta en återförsäljare på

Barbecook. Använd inte produkten tills läckan har lagats. En lista över närliggande Barbecook-återförsäljare finns på www.barbecook.com.

8.1 Före varje användning

Varje gång du använder produkten ska du se till att:

• Produkten står på en lämplig plats. Läs “3.3 Välja en lämplig plats”.

• Gasslangen inte släpar på marken och att den inte kommer i kontakt med en varm yta eller med droppande fett.

• Skålen är ren. Vi rekommenderar rengöring av skålen efter varje användning. Läs “11.2 Rengöra skålen”.

• Brännarna och venturirören inte har täppts igen av insektsbon eller spindelnät. Läs “11.3 Rengöring av brännarna och venturirören”.

• Brännarna är hopmonterade på rätt sätt. Venturirören måste placeras över gasventilernas öppningar. Om du verkligen vill vara säker på att du har en bra gasanslutning så kan du undersöka din produkt efter gasläckor före varje användningstillfälle. Läs “7 Leta efter gasläckor”.

8.2 Antes da primeira utilização (durante

um longo período) Om du använder produkten för första gången eller för första gången på en längre period då den inte har använts, måste du utföra några extra kontroller:

• Se till att du har läst, förstått och kontrollerat alla anvisningar i den här bruksanvisningen (endast före första användningstillfället).

• Kontrollera om produkten har gasläckor. Läs “7 Leta efter gasläckor” . Kontrollera också om det finns gasläc or om din produkt har satts ihop av din återförsäljare.

• Rengör brännarna och venturirören (endast före första användningstillfälle på länge). Läs “11.3 Rengöring av brännarna och venturirören”.

• Bränn in produkten innan du lägger någon mat på den (endast före första användningstillfället). Läs “8.3 Genombränning i produkten”.

8.3 Genombränning i produkten

Genom att bränna igenom produkten innan du använder den kan du få bort kvarliggande tillverkningsfetter från produkten. Gör så här:

1. Tand brännarna och huvudbrännarna och ställ in deras

kontrollvred på HIGH. Läs “9.2 Tanda huvudbrännarna”.

2. Stäng locket och låt produkten brännas igenom i cirka 15

minuter. Lägg ingen mat på grillen än.

3. Efter 15 minuter öppnar du locket och låter produkten

brinna i ytterligare fem minuter (med kontrollvreden fortfarande inställda på HIGH).

4. Efter fem minuter kan produkten användas. Nu kan du lägga

För att tända brännarna med den elektriska tändaren måste du sätta i ett AA-batteri i tändaren. Batteriet ingår inte med produkten. Tändarens batterifack sitter på din produkts kontrollpanel.

9.1 Säkerhetsinstruktioner

• Innan du tänder produkten ska du utföra alla kontrollpunkter som anges under “8 Förbereda grillen för användning”.

• Se till att locket alltid är öppet när du tänder en brännare.

• Stå aldrig direkt framåtlutad över en brännare när du tänder den.

9.2 Tända huvudbrännarna

1. Öppna locket och ställ in huvudbrännarnas kontrollvred på

2. Om ingen annan brännare ännu är tänd så öppnar du

gastillförseln och väntar i tio sekunder. Då kan gasen stabiliseras.

3. Tryck på tändaren tills du hör gnistorna.

4. När du håller in tändaren ställer du in den mittersta

brännarens kontrollvred till HIGH. Tänd alltid den mittersta brännaren först och försök aldrig att tända alla huvudbrännare på samma gång.

5. Om brännaren inte tänds efter tre försök bör du ställa in

dess kontrollvred på OFF, stänga av gastillförseln och vänta i fem minuter. Då kan eventuellt ansamlad gas försvinna.

6. Försök på nytt att tända brännaren. Om den fortfarande inte

tänds bör du försöka tända den med en tändsticka eller läsa “14 Felsökning” för att fastställa orsaken bakom problemet.

7. När brännaren väl är tänd ska du tända de andra brännarna

genom att ställa in deras kontrollvred på HIGH.107

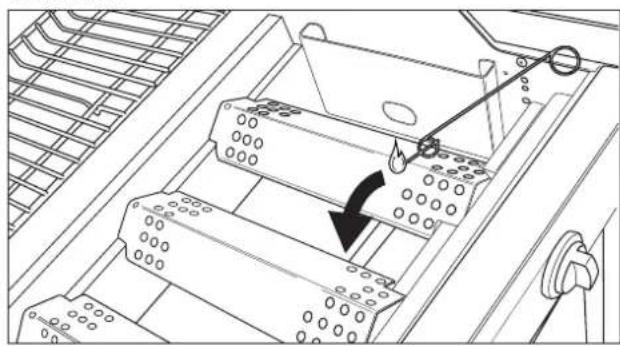

1. Placera en tändsticka i tändstickshållaren.

2. Öppna locket och ställ in huvudbrännarnas kontrollvred på

3. Om ingen annan brännare ännu är tänd så öppnar du

gastillförseln och väntar i tio sekunder. Då kan gasen stabiliseras.

4. Tand tändstickan och håll den ungefär 13 mm från

5. Ställ in en brännares kontrollvred på HIGH.

Tänd alltid en huvudbrännare till att börja med. Tänd aldrig alla huvudbrännare på samma gång.

6. Om brännaren inte tänds inom fem sekunder bör du ställa in

dess kontrollvred på OFF, stänga av gastillförseln och vänta i fem minuter. Då kan eventuellt ansamlad gas försvinna.

7. Försök på nytt att tända brännaren. Om den fortfarande inte

tänds bör du läsa “14 Felsökning” för att fastställa orsaken bakom problemet.

8. När brännaren väl är tänd ska du tända de andra brännarna

genom att ställa in deras kontrollvred på HIGH.

9.3 Avstängning av brännarna

Om du inte längre använder brännarna måste du stänga av dem. Gör så här:

1. Stäng av gastillförseln.

2. Ställ in brännarnas kontrollvred på OFF.

Genom att stänga av gastillförseln först måste du se till att det inte finns någon gas kvar i p odukten.

9.4 Tända brännarna igen

Om en brännare slocknar när den används ska du göra följande:

1. Öppna locket och stäng av gastillförseln.

2. Ställ in alla kontrollvred på OFF och vänta i fem minuter. Då

kan eventuellt ansamlad gas försvinna.

3. Tänd brännaren/brännarna på nytt.

9.5 Bevakning av lågor

Varje gång du tänder en brännare måste du kontrollera lågorna. En perfekt låga är nästan helt blå, med lite gult högst upp. Sporadiska gula lågor är normalt och inte farligt. Om det är något fel med lågorna bör du utföra ett av följande steg för att lösa problemet. LOW HIGH Om lågorna är... Gör följande... Låg och helt gul Högre än skålen

1. Stäng omedelbart gastillförseln och

ställ in alla kontrollvred på o.

2. Läs “14 Felsökning” för att fastställa

orsaken bakom problemet. Förmodligen är venturirören tilltäppta.

Stäng omedelbart gastillförseln och ställ in alla kontrollvred på OFF. Vänta i fem minuter och låt ansamlad gas försvinna.

3. Tänd brännaren/brännarna på

4. Om problemet kvarstår bör

du läsa “14 Felsökning” för att fastställa orsaken bakom problemet.108

10.1 Förvärmning av produkten.

Genom att förvärma din produkt kan du se till att grillen är tillräckligt varm när du ska lägga mat på den. Gör så här:

1. Tänd brännaren/brännarna och ställ in kontrollvredet/

kontrollvreden på HIGH.

2. Stäng locket och låt produkten stå i cirka tio minuter.

3. Efter tio minuter ska du öppna locket och lägga mat på

4. Om du behöver lägre värme ställer du in kontrollvredet/

kontrollvreden på ett lägre läge.

10.2 Förhindra att mat fastnar

För att förhindra att din mat fastnar på grillen:

• Olja in maten lätt med en borste innan den läggs på grillen. Du kan också olja in själva grillen.

• Förvärm produkten. Ju varmare grillen är när du lägger mat på den, desto mindre kommer maten att fastna.

• Vänd inte på maten för snabbt. Låt den bli aningen varm först.

10.3 Direkt och indirekt grillning

Beroende på den typ av mat som du tillagar och hur du vill tillaga den, så kan du grilla den direkt eller indirekt. Vid grillning under stängt lock bör du alltid hålla ett öga på lockets termometer och se till att produkten inte blir för varm. Läs “10.5 Bevakning av temperaturen”.

10.4 Grillning med stängt lock

Att stänga locket när du grillar har några viktiga fördelar:

• Grillens temperatur är högre och håller sig mer beständig.

• Du kortar ner matens tillagningstid och håller maten saftigare.

• Du minskar höga lågor och sparar gas. Vid grillning under stängt lock bör du alltid hålla ett öga på lockets termometer och se till att produkten inte blir för varm. Läs “10.5 Bevakning av temperaturen”.

10.5 Bevakning av temperaturen

Din produkt har starka brännare, och därför blir den snabbt varm. Du kan hålla en jämn temperatur. När du däremot grillar med locket stängt måste du se till att produkten inte blir för varm. Titta då och då på lockets termometer och ha följande riktlinjer i åtanke:

• En normal tillagningstemperatur är ungefär 210 °C. Vid högre temperaturer kan droppande och ansamlat fett antändas.

• Temperaturen bör aldrig vara högre än 300 °C i längre än fem minuter. Det kan skada produkten och förstöra produktens form. Om produkten blir för varm ska du kyla ner den genom att öppna locket och ställa in brännarna på ett lägre läge. Användning Lägg maten bredvid en tänd brännare, ställ in brännaren på ett medelhögt/lågt läge och låt locket vara stängt. Direkt För att bryna kött och grönsaker För att ti Il aga brynt kött Indirekt Beskrivning Lägg maten direkt ovanför en tänd brännare, ställ in brännaren på ett högt läge och låt locket vara öppet. Metod

10.6 Ta vara på värmeområdena

När alla brännare är tända så fördelar brännarhöljena värmen så jämnt som möjligt över grillen. Trots den jämna värmen är vissa områden ändå varmare än andra. Du kan ta vara på de värmeområdena för att grilla din mat på bästa möjliga sätt: Du kan även skapa värmeområden genom att variera brännarnas styrka. Du kan till exempel ställa in en brännare till ett lägre läge och använda området ovanför den brännaren för känslig mat, eller mat som behöver en del tid att tillagas.

10.7 Att undvika höga lågor

Vid grillning är det normalt med en del höga lågor. För många höga lågor ökar dock temperaturen i produkten och kan antända fett som ansamlats. För att undvika höga lågor:

• Se till att skålen är ren när du börjar grilla. Vi rekommenderar rengöring av skålen efter varje användning. Läs “11.2 Rengöra skålen”.

• Kontrollera regelbundet att fettavrinningens hål inte har täppts till och att brickan eller koppen för droppande fett inte är full ännu.

• När du grillar fetthaltig mat ska du skära bort överflödigt fett stänga locket och ställa in brännarna på ett mellanläge eller lågt läge. Använd för att... Varmare Fram Grilla känslig mat (t. ex. räkor och fisk) Tillaga mat som behöver en del tid att tillagas (t. ex. korv och hela kycklingar) Mitten Varmt? Varmt Omr

Varmast Bak Bryn kött och grönsaker109

Vi rekommenderar att grillen rengörs efter varje grillning med en Barbecook rengöring. Du kan också göra rent grillen med ett mjukt rengöringsmedel eller med natriumbikarbonat. Använd aldrig ugnsrengöring på grillen.

Vi rekommenderar rengöring av skålen efter varje användning med ett barbecook rengöringsmedel.

11.3 Rengöring av brännarna och

Arför sKA mAn rengörA BrännArnA oCh venturirören

Spindlar och insekter kan bygga nät och bon inuti brännarna och venturirören. Det kan hämma gastillförseln till brännarna. Resultatet blir följande:

• Det går inte att tända brännarna. Om du lyckas tända dem ändå kommer de bara ge rökiga och gula lågor.

• Gasen kan börja brinna utanför venturirören vid kontrollvreden. Sådana lågor är okontrollerade flammor oc kan leda till allvarliga skador och skador på material. Skador som orsakas av tilltäppta brännare och venturirör betraktas som otillräckligt underhåll och omfattas inte av garantin.

Du måste rengöra brännarna och venturirören på din produkt:

• Före första användningstillfället efter en längre period då den inte har använts.

• Minst två gånger om året, där en av gångerna är i början på säsongen.

BrännArnA oCh venturirören

1. Ta bort brännarna från produkten så som bilderna visar. Om

du upptäcker att en brännare är skadad måste du byta ut den.

2. Rengör brännarna och venturirören med en liten borste

eller en hemgjord piprensare (t. ex. ett uträtat gem eller piprensare)

3. Sätt tillbaka brännarna. Se till att placera venturirören över

gasventilernas öppningar.

11.4 Underhåll av emaljdelar, delar av

rostfritt stål ochkrom samt sprejade delar Produkten består av emaljdelar, delar av rostfritt stål samtkrom- och sprejade delar. De olika materialen underhålls på olika sätt: För att förhindra att rost uppkommer på rostfritt stål, undvik kontakt med klor, salt och järn. Vi rekommenderar att produkten inte används i närheten av kusten, i närheten av järnvägsspår eller nära swimmingpooler. Skador som orsakas av att dessa instruktionerna inte följts betraktas som otillräckligt underhåll och omfattas inte av garantin. Under sprängskissen för din produkt (bruksanvisningens andra del) hittar du en lista över alla delar som produkten är sammansatt av. Denna lista innehåller en symbol som specifice ar materialet för varje del så att du kan använda den för att kontrollera hur du behöver underhålla en specifik del. Listan över delar använder följande symboler:

11.5 Förvaring av produkten

Om du inte använder din produkt under en längre period ska du förvara den på en torr plats. Innan du kan ställa undan produkten:

• Koppla ur gascylindern Förvara aldrig din produkt inomhus 0nte ens i ett garage eller skjul) så länge den är ansluten till gascylindern.

• Rengör brännarna och grillgallren, smörj dem med olja och vira in dem i papper.

• Tack över din produkt med ett Barbecook-överdrag. Registrera din produkt på www.barbecook.com för att ta reda på vilket överdrag du behöver.

11.6 Förvaring av gascylindrar

De här anvisningarna gäller både tomma och fulla gascylindrar.

• Förvara alltid gascylindrar utomhus på en välventilerad plats. Se till att de inte utsätts för stark hetta eller direkt solljus.

• Förvara aldrig en gascylinder i ett område som kan bli väldigt varmt (t. ex. i en bil eller på en båt).

• Förvara aldrig din gascylinder eller reservcylindrar i höljet på din produkt.

• Förvara aldrig din reservgascylinder nära en gasprodukt som används.

• Förvara alltid gascylindrar utom barns räckhåll.

• Förvara och transportera alltid gascylindrar i upprätt position.

11.7 Beställa reservdelar

Delar som utsätts för direkt eld eller intensiv hetta bör bytas från tid till annan. Beställa en reservdel:

1. Leta reda på referensnumret till den del som du behöver.

Du hittar en lista med alla referensnummer nedanför sprängskissen i den andra delen av denna bruksanvisning och på www.barbecook.com. Om du registrerat din apparat online kommer du automatiskt att visas till korrekt lista i ditt MyBarbecook- konto. Där har du möjlighet att beställa dina delar online.

2. Beställ reservdelarna via www.barbecook.com eller på ditt

försäljningsställe. Garantidelar kan endast beställas på ditt försäljningsställe. Material Hur detta material underhålls Rostfritt stål och krom Emalj Sprejad

• Använd inte rengöringsmedel som är aggressiva, har poler-/slipeffekt eller är avsedda för metaller.

• Använd milda rengöringsmedel och låt dem verka på stålet.

• Använd en mjuk svamp eller trasa.

• Skölj noga etter rengöring och torka ordentligt innan förvaring.

• Använd inte vassa föremål och slå inte mot en hård yta.

• Undvik kontakt med kalla vätskor när den fortfarande är varm.

• Du kan använda metallsvampar eller rengöringsmedel med poler-/slipeffekt

• Använd inga vassa föremål. Använd svaga rengöringsmedel och en mjuk svamp eller duk.

• Skölj noga etter rengöring och torka ordentligt innan förvaring. Symbol Material Emalj Rostfritt stål Krom Sprejad111 12 GARANTI

Din produkt har två års garanti från och med inköpsdatum. Garantin omfattar alla tillverkningsfel, förutsatt att:

• Du använde, monterade och underhöll din produkt i enlighet med instruktionerna i denna bruksanvisning. Skador som orsakats av felaktig användning, oriktig montering eller otillräckligt underhåll betraktas inte som tillverkningsfel.

• Du kan visa upp kvitto och det unika serienumret för din produkt. Detta serienummer börjar med ett G, vilket åtföljs av 15 siff or. Du finner det:

• På denna bruksanvisning och på startpaketet som innehöll bruksanvisningen.

• På produktens förpackning.

• På insidan av den nedre frontpanelen.

• Barbecook-kvalitetsavdelning bekräftar att delarna är defekta och befunnits vara så vid normal användning, riktig montering och tillräckligt underhåll. Om inte ovanstående krav motsvaras kan du inte begära någon form av ersättning. I alla fall är garantin begränsad till att omfatta reparation eller utbyte av defekt(a) del(ar).

Följande skador och defekter omfattas inte av garantin:

• Normalt slitage (rost, förvridning, missfärgning ... ) av delar som direkt utsätts för eld eller stark värme. Det är normalt att byta ut dessa delar då och då.

• Synliga ojämnheter som beror på tillverkningsprocessen. Dessa ojämnheter är inte att betrakta som tillverkningsfel.

• Alla skador orsakade av otillräckligt underhåll, felaktig förvaring, oriktig montering eller att förmonterade delar har modifie ats.

• Alla skador orsakade av felaktig användning och missbruk av produkten (inte använd i enlighet med instruktionerna i denna bruksanvisning, användning i kommersiella syften ... ).

• Alla följdskador vars orsak är att produkten använts oaktsamt eller för andra syften än de avsedda.

• Rost och missfärgning orsakat av yttre påverkan, användning av aggressiva rengöringsmedel, klorexponering ... Dessa skador är inte att betrakta som tillverkningsfel. 13 TEKNISKA SPECIFIKATIONER

Typbeteckningen visar alla tekniska specifikationer för din produkt. Du finner det:

• I den här bruksanvisningens andra del.

• H uvudbrännare: 0.95 14 FELSÖKNING Problem Trolig orsak Lösning

• Gastillförseln är inte öppen

• Venturirören har inte placerats över gasventilernas öppningar

• Brännarens öppningar är tilltäppta

• Gascylindern är (nästan) tom

• Tryckregulatorn är inte ansluten korrekt till cylindern och/eller slangen Vissa värmeskillnader är normala. Läs “1.7 Optimal användning av värmen” och “10.6 Ta vara på värmeområdena”. Trolig(a) orsak(er) för stora värmeskillnader:

• Produkten har inte förvärmts

• Maten är för fetthaltig

• Fettavrinningens hål är tilltäppt, fett i skålen och/eller fett på brännarna

• Brännare eller venturirör har täppts till

• Produkten har anslutits till butangas För svag värme Ojämn värme över grillytan För varmt och/eller höga lågor Gula lågor

• Öppna gastillförseln

• Placera venturirören över gasventilernas öppningar

• Rengör brännarnas öppningar eller byt ut brännarna

• Anslut på nytt tryckregulatorn till cylindern och/ eller slangen

• Skär bort överflödigt fett eller ställ in b ännarna på ett lågt läge

• Rengör fettavrinningens hål, skål och brännarna

• Ställ in brännarna på en lägre temperatur och/eller grillmat indirekt

• Rengör brännare och venturirör

• Anslut produkten till propan och använd en passande tryckregulator

• Brännare eller venturirör har täppts till Okontrollerade flammor (lågor utanför venturirören/vid kontrollvreden)

• Ställ in gastillförseln på OFF.

• Låt produkten svalna.

• Rengör brännare och venturirör.

• Tilltäppt, läckande eller rostig brännare Ofullständig låga

• Rengör eller byt ut brännaren112 Problem Trolig orsak Lösning

• Gascylindern är (nästan) tom

• Fett i skålen och/eller brännarna

• Smuts i eller på gasinjektor, venturirör och/eller brännare

• Brännaren eller venturiröret har täppts till

• Brännaren i mitten tänds inte först

• Tändarkablarna har inte monterats korrekt

• Bristfällig jordning

• Tändarknappen har inte satts ihop korrekt

• Bristfällig gnistgenerator

• Bristfällig jordning

• Bristfällig jordning

• Brännare eller elektrod är för långt ifrån var andr

Lågor som är högre än skålens kant Fräsande ljud från tryckregulatorn Visselljud från brännarna när de ställs in på LOW Omöjligt att tända brännare (med antingen tändare eller tändsticka) Omöjligt att tända brännare med tändare Varken ljud eller gnistor när tändaren trycks in Det förekommer gnistor, men inte på alla elektroder och/eller inte tillräckligt starka Gnistor som inte kommer från brännarna Endast ljud (inga gnistor) när tändaren trycks in

• Sätt produkten med baksidan mot vinden

• Rengör skålen och brännarna

• Inte någon fara eller brist. Bör automatiskt sluta efter en stund.

• Rengör gasinjektor, venturirör och brännare

• Rengör brännare och venturirör

• Öppna gastillförseln och tryck på säkerhetsvredet på tryckregulatorn (finns in e på alla regulatorer)

• Montera batteriet (igen), med terminalerna på rätt plats

• Tänd brännaren i mitten först

• Kontrollera och sätt på nytt ihop alla tändaranslutningar

• Kontrollera och sätt på nytt ihop elektroderna, brännarna och tändaren

• Montera batteriet (igen), med terminalerna på rätt plats

• Sätt ihop tändarknappen igen

• Byt ut gnistgeneratorn

• Återanslut gnistgeneratorn och elektroderna

• Återanslut gnistgeneratorn och elektroderna

10.4 Grilning med lukket låg

13.2 Injeldorien läpimitat
