Spring 2002 - Grill BARBECOOK - Kostenlose Bedienungsanleitung

Marke	Barbecook
Modell	Spring 2002
Kategorie	Gasgrill
Produkttyp	Gasgrill für den Außenbereich
Energieversorgung	Butan- oder Propangas
Anzahl der Hauptbrenner	2 (Schätzung)
Zündung	Elektrisch (AA-Batterie) oder Streichholz
Maximale Temperatur	300°C (nicht länger als 5 Minuten überschreiten)
Hauptmaterial	Emaille, Edelstahl, verchromter Stahl, Pulverbeschichtung
Abmessungen (H x B x T)	In der Anleitung nicht angegeben
Gewicht	In der Anleitung nicht angegeben
Verwendung	Nur im Freien
Sicherheit	Detaillierte Sicherheitshinweise (Gas, Standort, Kinder)
Wartung und Reinigung	Regelmäßige Reinigung des Rostes, der Wanne, der Brenner und der Venturidüsen
Garantie	2 Jahre ab Kaufdatum
Ersatzteile	Erhältlich auf www.barbecook.com
Bestimmungsland	Europa (unterschiedliche Druckminderer je nach Land)

Häufig gestellte Fragen - Spring 2002 BARBECOOK

Welche Gasart verwenden?

Verwenden Sie Butan- oder Propangas mit einem für Ihr Land geeigneten Druckminderer (z.B. 37 mbar für Frankreich).

Wie montiere ich den Grill?

Befolgen Sie die Montageanleitung in der Bedienungsanleitung. Sie benötigen einen Kreuzschlitzschraubendreher, einen Schlitzschraubendreher und eine AA-Batterie für den Zünder.

Wie zünde ich die Brenner an?

Öffnen Sie den Deckel, öffnen Sie die Gaszufuhr, warten Sie 10 Sekunden, dann verwenden Sie den elektrischen Zünder (AA-Batterie) oder ein Streichholz, indem Sie den Knopf auf HIGH stellen.

Wie überprüfe ich die Gasdichtigkeit?

Verwenden Sie eine Prüfflüssigkeit (Wasser + Spülmittel) an den Verbindungen. Öffnen Sie das Gas leicht und suchen Sie nach Blasen. Bei einem Leck ziehen Sie die Teile nach oder ersetzen Sie sie.

Was tun bei einem Gasleck?

Schließen Sie sofort die Gaszufuhr, ziehen Sie die Verbindung nach oder ersetzen Sie den Schlauch/die Gasflasche. Wenn das Leck weiterhin besteht, wenden Sie sich an einen Barbecook-Händler.

Wie reinige ich den Rost und die Wanne?

Verwenden Sie einen Barbecook-Reiniger oder ein mildes Reinigungsmittel. Niemals Ofenreiniger verwenden. Reinigen Sie nach jedem Gebrauch.

Wie reinige ich die Brenner und Venturidüsen?

Entfernen Sie die Brenner und reinigen Sie sie mit einer Bürste oder einer Pfeifenreiniger, um Spinnweben zu entfernen. Tun Sie dies mindestens zweimal im Jahr.

Wie lagere ich das Gerät?

Trennen Sie die Gasflasche, reinigen Sie den Grill und bedecken Sie ihn mit einer Barbecook-Abdeckung. Lagern Sie ihn an einem trockenen Ort.

Wie lange beträgt die Garantie?

Garantie von 2 Jahren ab Kaufdatum, die Herstellungsfehler abdeckt, vorausgesetzt ordnungsgemäße Nutzung und Wartung.

Wo finde ich Ersatzteile?

Bestellen Sie auf www.barbecook.com oder in Ihrer Verkaufsstelle. Die Referenznummern sind in der Anleitung und auf der Website aufgeführt.

BEDIENUNGSANLEITUNG Spring 2002 BARBECOOK

[DE] Registrieren Sie Ihren Barbecook auf barbecook.com, damit Sie ein noch umfangreicheres Barbecook-Erlebnis genießen können!

DE - Bedienungsanleitung 45

13 Technische gegevens 27

• Typelabel....27
  • Diameters van de injectoren 27

14 Problemen oplossen....27

1 UW TOESTEL REGISTREREN

6 HET TOESTEL VAN GAS VOORZIEN

DE - BEDIENUNGSANLEITUNG

1 Registrieren Ihres Geräts 46

2 Informationen zu diesem Handbuch......46

3 Wichtige Sicherheitshinweise....46

• Lesen und Befolgen der Anweisungen 46
  • Vorsicht im Umgang mitt Gas......46
• Wahl eines geeigneten Standorts....46
  • Wichtige Sicherheitshinweise....46

4 Wiederkehrende Konzepte....46

• Venturirohre....47
  • Brennerdeckel....47
• Emaille ....47
  • Stichflamme 47

5 Montieren des Geräts 47

• Sicherheitshinweise ....47
  • Montage des Geräts 47

6 Anschließen van Gas an das Gerät....47

• Welche Flasche, welcher Schlauch und welches Ventil? 47
• Sicherheitshinweise ....48
• Anschließen des Schlauchs an das Gerät ....48
• Anschließen des Schlauchs und der Flasche an das Ventil....49
• Austauschen der Gasflasch ....49

7 Prüfen auf Gaslecks....49

• Warum sollte auf Gaslecks geprüft werden?......49
• Wann sollte auf Gaslecks geprüft werden? ......49
• Sicherheitshinweise ....49
• Welche Materialien werden benötigt? 49
  So prüfen Sie auf Gaslecks 49
  • Im Fall eines Gaslecks ....50

8 Vorbereiten des Geräts für die Verwendung....50

• Vor jeder Verwendung......50
- Var der ersten Inbetriebnahme (var der erstmaligen Benutzung nach einem längeren Zeitraum)....50
- Einbrennen des Geräts ....50

9 Entzünden der Brenner....51

• Sicherheitshinweise ....51
  • Entzünden der Hauptbrenner ....51
  • Ausschalten der Brenner ....52
  • Erneutes Entzünden der Brenner....52
• Prüfen der Flammen 52

10 Hilfreiche Tipps und Tricks....52

• Vorheizen des Geräts....52
- Verhindern des Anhaftens van Speisen....52
- Direktes und indirektes Grillen....52
- Grillen mitt geschlossenem Deckel ....52
• Beobachten der Temperatur....53
- Nutzen der Heizzonen....53
• Vermeiden van Stichflamme 53

11 Pflege des Ge äts 53

• Reinigen des Grillrosts....53
• Reinigen der Schale....53
- Reinigen der Brenner und Venturirohre......53
- Pflegen van Emaille, Edelstahl, Ch om und pulverbeschichteten Teilen ....54
- Lagern des Geräts ....54
• Lagern van Gasflasche ....54
• Bestellen van Ersatzteilen ....54

12 Gewährleistung....55

• Abgedeckt ....55
- Nicht Abgedeckt....55

13 Technische Daten ....55

• Typenschild....55
  • Durch messer der Einspritzdüsen......55

14 Fehlerbehebung....55

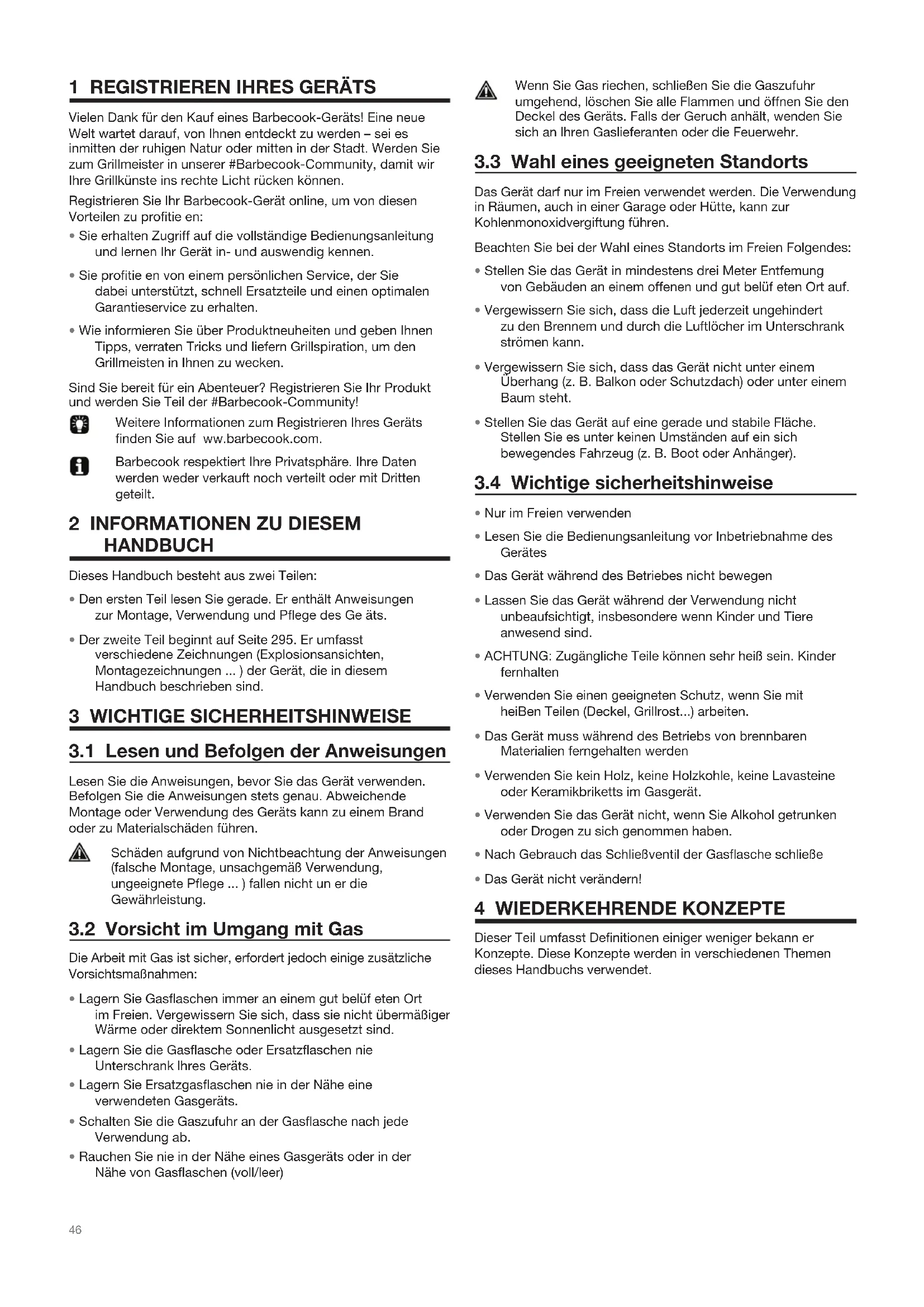

1 REGISTRIEREN IHRES GERÄTS

Vielen Dank für den Kauf eines Barbecook-Geräts! Eine neue Welt wartet darauf, von Ihnen entdeckt zu werden – sei es inmitten der ruhigen Natur oder mitten in der Stadt. Werden Sie zum Grillmeister in unserer #Barbecook-Community, damit wir Ihre Grillkünste ins rechte Licht rücken können.

Registrieren Sie Ihr Barbecook-Gerät online, um von diesen Vorteilen zu profitie en:

• Sie erhalten Zugriff auf die vollständige Bedienungsanleitung und lernen Ihr Gerät in- und auswendig kennen.
• Sie profitie en von einem persönlichen Service, der Sie dabei unterstützt, schnell Ersatzteile und einen optimalen Garantieservice zu erhalten.
• Wie informieren Sie über Produktneuheiten und geben Ihnen Tipps, verraten Tricks und liefern Grillspiration, um den Grillmeisten in Ihnen zu wecken.

Sind Sie bereit für ein Abenteuer? Registrieren Sie Ihr Produkt und werden Sie Teil der #Barbecook-Community!

Weitere Informationen zum Registrieren Ihres Geräts finden Sie auf www.barbecook.com.

Barbecook respektiert Ihre Privatsphäre. Ihre Daten werden weder verkauft noch verteilt oder mit Dritten geteilt.

2 INFORMATIONEN ZU DIESEM HANDBUCH

Dieses Handbuch besteht aus zwei Teilen:

• Den ersten Teil lesen Sie gerade. Er enthält Anweisungen zur Montage, Verwendung und Pflege des Ge äts.
• Der zweite Teil beginnt auf Seite 295. Er umfasst verschiedene Zeichnungen (Explosionsansichten, Montagezeichnungen ...) der Gerät, die in diesem Handbuch beschrieben sind.

3 WICHTIGE SICHERHEITSHINWEISE

3.1 Lesen und Befolgen der Anweisungen

Lesen Sie die Anweisungen, bevor Sie das Gerät verwenden. Befolgen Sie die Anweisungen stets genau. Abweichende Montage oder Verwendung des Geräts kann zu einem Brand oder zu Materialschäden führen.

Schäden aufgrund von Nichtbeachtung der Anweisungen (falsche Montage, unsachgemäß Verwendung, ungeeignete Pflege ...) fallen nicht un er die Gewährleistung.

3.2 Vorsicht im Umgang mit Gas

Die Arbeit mit Gas ist sicher, erfordert jedoch einige zusätzliche Vorsichtsmaßnahmen:

• Lagern Sie Gasflaschen immer an einem gut belüf eten Ort im Freien. Vergewissern Sie sich, dass sie nicht übermäßiger Wärme oder direktem Sonnenlicht ausgesetzt sind.
• Lagern Sie die Gasflasche oder Ersatzflaschen nie Unterschrank Ihres Geräts.
• Lagern Sie Ersatzgasflaschen nie in der Nähe eine verwendeten Gasgeräts.
• Schalten Sie die Gaszufuhr an der Gasflasche nach jede Verwendung ab.
• Rauchen Sie nie in der Nähe eines Gasgeräts oder in der Nähe von Gasflaschen (voll/leer)

Wenn Sie Gas riechen, schließen Sie die Gaszufuhr umgehend, löschen Sie alle Flammen und öffnen Sie den Deckel des Geräts. Falls der Geruch anhält, wenden Sie sich an Ihren Gaslieferanten oder die Feuerwehr.

3.3 Wahl eines geeigneten Standorts

Das Gerät darf nur im Freien verwendet werden. Die Verwendung in Räumen, auch in einer Garage oder Hütte, kann zur Kohlenmonoxidvergiftung führen.

Beachten Sie bei der Wahl eines Standorts im Freien Folgendes:

• Stellen Sie das Gerät in mindestens drei Meter Entfernung von Gebäuden an einem offenen und gut belüf eten Ort auf.
• Vergewissern Sie sich, dass die Luft jederzeit ungehindert zu den Brennem und durch die Luftlöcher im Unterschrank strömen kann.
• Vergewissern Sie sich, dass das Gerät nicht unter einem Überhang (z. B. Balkon oder Schutzdach) oder unter einem Baum steht.
• Stellen Sie das Gerät auf eine gerade und stabile Fläche. Stellen Sie es unter keinen Umständen auf ein sich bewegendes Fahrzeug (z. B. Boot oder Anhänger).

3.4 Wichtige sicherheitshinweise

• Nur im Freien verwenden
• Lesen Sie die Bedienungsanleitung vor Inbetriebnahme des Gerätes
  • Das Gerät während des Betriebes nicht bewegen
• Lassen Sie das Gerät während der Verwendung nicht unbeaufsichtigt, insbesondere wenn Kinder und Tiere anwesend sind.
• ACHTUNG: Zugängliche Teile können sehr heiß sein. Kinder fernhalten
• Verwenden Sie einen geeigneten Schutz, wenn Sie mit heißen Teilen (Deckel, Grillrost...) arbeiten.
• Das Gerät muss während des Betriebs von brennbaren Materialien ferngehalten werden
• Verwenden Sie kein Holz, keine Holzkohle, keine Lavasteine oder Keramikbriketts im Gasgerät.
• Verwenden Sie das Gerät nicht, wenn Sie Alkohol getrunken oder Drogen zu sich genommen haben.
• Nach Gebrauch das Schließventil der Gasflasche schließe
  • Das Gerät nicht verändern!

4 WIEDERKEHRENDE KÖNZEPTE

Dieser Teil umfasst Definitionen einiger weniger bekann er Konzepte. Diese Konzepte werden in verschiedenen Themen dieses Handbuchs verwendet.

4.1 Venturirohre

Die Venturirohre sind kleine Schläuche, die an den Eingängen der Brenner befestigt sind. Seitlich an den Venturirohren befindet sich ein Loch, das an den Hauptbrennem und am seitlichen Brenner sichtbar ist:

Auf dem Weg zu den Brennem wird das Gas durch die Venturirohre geleitet. Über die seitlichen Löcher wird das Gas mit Luft und somit mit Sauerstoff gemischt. Das ist für eine problemlose Zündung der Brenner erforderlich: nur das korrekte Gemisch aus Gas und Sauerstoff ermöglicht eine richtige Zündung und Flammenbildung.

4.2 Brennerdeckel

Bei den Brennerdeckeln handelt es sich um Abdeckungen, die Sie über den Brennem Ihres Geräts montieren. Sie schützen die Brenner vor herabtropfendem Fett. Die seitlichen Öffnungen der Deckel verteilen die Wärme über den Grill, sodass eine schnellere und gleichmäßigere Erwärmung gewährleistet wird.

4.3 Emaille

Einige Teile des Geräts sind mit geschmolzenem Glas, so genanntem Emaille überzogen. Diese Emaille schützt das darunterliegende Material vor Korrosion. Emaille ist ein hochwertiges Material: Es rostet nicht, hält hohen Temperaturen stand und ist leicht zu pflegen.

Da die Emaille weniger fl xibel ist als das davon umgebene Metall, kann die Emaille abblättem, wenn Sie das Gerät unsachgemäß handhaben. Um derartige Probleme zu vermeiden, sollten Sie bei der Montage emaillierter Teile vorsichtig vorgehen und darauf achten, dass die Emaille erhalten bleibt. Beachten Sie dazu die Beschreibungen in diesem Handbuch.

4.4 Stichflamme

Stichflammen sind beim Grillen plötzlich auft etende Flammen. Diese entstehen, wenn Fett oder Marinade heruntertropfen.

5.1 Sicherheitshinweise

• Ändem Sie das Gerät beim Zusammenbau nicht. Es ist überaus gefährlich und untersagt, Teile, die vom Hersteller vormontiert und/oder versiegelt wurden, zu ändem.
• Befolgen Sie die Montageanweisungen stets genau.
• Der Benutzer ist für die korrekte Montage des Geräts verantwortlich. Schäden, die durch falsche Montage verursacht werden, fallen nicht unter die Gewährleistung.

Sie benötigen einen Kreuzschlitzschraubendreher, einen Flachkopfschraubendreher und eine AA-Batterie (elektrischer Zünder). Im Lieferumfang des Geräts sind keine Batterien enthalten.

1. Stellen Sie das Gerät auf eine gerade und saubere Fläche.
2. Bauen Sie das Gerät wie auf den Montagezeichnungen gezeigt zusammen. Sie finden sie im zwei en Teil dieses Handbuchs, hinter den Explosionsansichten Ihres Geräts.

Gehen Sie bei der Montage der emaillierten Teile besonders sorgfältig vor. Die Werkzeuge und Schrauben können die Emaille beschädigen. Verwenden Sie die mitgelieferten Unterlegscheiben, um die Emaille um die Schrauben herum zu schützen.

Die Blisterpackungen können mehr Schrauben als nötig enthalten. Nach der Montage können Schrauben übrig sein.

Die Verpackung enthält ein Notfallkit mit Ersatzteilen (Schrauben, Muttem, Unterlegscheiben ... ). Diese können verwendet werden, falls Teile verloren gehen oder beschädigt werden.

6 ANSCHLIEßen VON GAS AN DAS GERÄT

6.1 Welche Flasche, welcher Schlauch und welches Ventil?

Bevor Sie das Gerät mit Gas versorgen können, müssen Sie eine Gasflasche, einen Schlauch und ein Druckminde ventil kaufen. Die nachfolgende Tabelle zeigt, welche Flasche, welcher Schlauch und welches Ventil verwendet werden müssen. In Belgien (BE) müssen Sie beispielsweise eine Propangasflasche mit einem Schlauch und einem Ventil für 37 mbar oder eine Butangasflasche mit einem Schlauch und entil für 28-30 mbar verwenden.

Land	Flasche, Schlauch und Ventil
DK, GR, NO, SE, EE, LT, LV, CZ, PL, MT, HU, SI, SK, NL	Propangas, 30 mbar/Butangas, 30 mbar
ES, GB,, IE, PT, BE, FR, LU, IT, CY	Propangas, 37 mbar/Butangas, 28 - 30 mbar

Das Gerät ist für den Betrieb mit Butan/Propan-Flaschen (inhalt zwischen 4,5 und 15 kg) mit geeignetem Druckminderer eingestellt. Wir empfehlen die Verwendung von Propangas. Propangas ermöglicht eine hochwertige Verbrennung und ist weniger anfällig für Frost. Die Höhe H des Tanks darf 70 cm nicht überschreiten, ungeachtet der Breite bzw. des Durchmessers D des Tanks.

Kaufen Sie das Druckminderventil und die Gasflasche zusammen. Nicht alle Ventile passen auf alle Flaschen.

Verwenden Sie nur einen Gasschlauch und ein Druckminderventil, der für das bestimmte Land genehmigt ist.

6.2 Sicherheitshinweise

• Schließen Sie die Flasche nie direkt an das Gerät an. Montieren Sie zunächst ein Druckminderventil an der Flasche.
• Ändern Sie die vormontierten oder versiegeiten Teile an der Flasche, am Schlauch oder am Druckminderventil unter keinen Umständen.
• Halten Sie den Schlauch so kurz wie möglich (maximal 1,5 m), um zu verhindem, dass er auf dem Boden schleift.
• Den Schlauch nicht verbiegen. Nicht am Schlauch ziehen und ihn nicht verdrehen. Von Teilen entfemt halten, die heiß werden können. Prüfen, ob der Schlauch normal verläuft, ohne Drall oder Zug.
• Zu ersetzen bei Beschädigungen, rissen, wenn es die Vorschriften des Landes verlangen oder je nach seiner Lebensdauern (Z.b. Frankreich).
• Den Schlauch nicht verbiegen.

• Die Flasche stets aufrecht halten.

• Die Gaszufuhr nicht öffnen

- Wenn Veränderungen am Gasanschluss vorgenommen wurden, stets auf Lecks prüfen. Siehe "7 Prüfen auf Gaslecks".

6.3 Anschließen des Schlauchs an das Gerät

Frankreich:

Das Gerät kann mit 2 Arten von Schläuchen benützt werden:

• Schlauch zum Aufstecken auf Schlauchanschlüsse am Gerät und am Druckminderer, befestigt mit Schellen (nach Norm XP D 36-110). Empfohlene Länge 1,25 m
• Schlauch (nach Norm XP D 36-112) mit Gewindemutter G 1/2 zum Aufschrauben auf das Gerät und Gewindemutter M 20x1,5 zum Aufschrauben auf den Druckminderer, empfohlene Länge 1,25 m.

Andere Länder:

Das Gerät muss mit einem Schlauch verwendet werden, der für den Einsatz von Butan und Propan geeignet ist. Dieser darf nicht länger als 1,50 m sein.

Um den Gasschlauch an das Gerät anzuschließen, müssen Sie einen Anschluss am Gasschlauch des Geräts anbringen. Im Lieferumfang des Geräts sind zwei Anschlüsse für bestimmte Länder enthalten:

Land	Anschluss
BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI	Anschluss A
FR	Anschluss B

Wenn Ihr Land nicht in der Tabelle aufgeführt ist, verwenden Sie den Anschluss, der den nationalen Standards entspricht.

beefecock²

6.3.1 A NSCHLUSS A

Sie benötigen einen 19-mm-Schraubenschlüssel und einen Kreuzschlitzschaubendreher.

1. Schrauben Sie den Anschluss auf den Gasschlauch des Geräts (A) und ziehen Sie ihn mit einem 19-mm-SchraubenschlOssel (B) test.

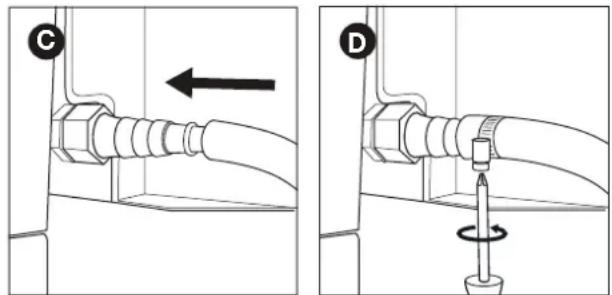

1. Schieben Sie den Schlauch Ober den Anschluss (C) und ziehen Sie den Klemmring mit einem Kreuzschlitzschraubendreher (D) fest.

Sie benötigen einen 22-mm-Schraubenschlüssel und einen Universalschraubenschlüssel.

1. Schrauben Sie den Anschluss auf den Gasschlauch des Geräts (A) und ziehen Sie ihn mit einem 22-mm-SchraubenschlOssel (B) fest.

A B

1. Schrauben Sie den Gasschlauch auf den Anschluss (C) und ziehen Sie ihn mit zwei Schraubenschlüsseln fest. Halten Sie den Anschluss mit einem 22-mm-Schraubenschlüssel und drehen Sie den Schlauch mit einem Universalschraubenschlüssel (D) fest.

6.4 Anschließen des Schlauchs und der Flasche an das Ventil

Je nach Typ des verwendeten Druckminderventils benötigen Sie einen Kreuzschlitzschraubendreher und/oder einen Universalschraubenschlüssel.

1. Schließen Sie den Schlauch an das Druckminderventil an. Führen Sie eine der folgenden Aufgaben durch:

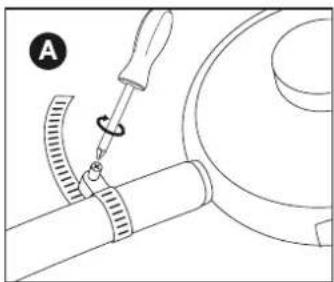

2. Wenn der Schlauch einen Klemmring hat, schieben Sie den Schlauch über das Ventil und ziehen Sie den Klemmring mit einem Kreuzschlitzschraubendreher fest (A).

3. Wenn der Schlauch eine Mutter hat, schrauben Sie den Schlauch auf das Ventil und ziehen Sie die Mutter mit einem Universalschraubenschlüssel fest (B).

1. Schließen Sie das Druckminderventil an die Gasflasche an Führen Sie eine der folgenden Aufgaben durch:

2. Wenn das Ventil eine Mutter hat, schrauben Sie das Ventil im Uhrzeigersinn auf die Flasche und ziehen Sie die Mutter mit einem Universalschraubenschlüssel fest (B).

3. Wenn das Ventil ein Schraubengewinde hat, schrauben Sie das Ventil gegen den Uhrzeigersinn auf die Flasche (D).

Nur Druckminderventile entsprechend EN 16129 verwenden.

6.5 Austauschen der Gasflasch

1. Schließen Sie die Gaszufuhr und stellen Sie alle Regler auf OFF.
2. Trennen Sie die leere Flasche und schließen Sie die volle Flasche an.
3. Prüfen Sie die Flasche, den Schlauch und alle Gasanschlüsse auf Lecks. Siehe "7 Prüfen auf Gaslecks".

Achtung, der Wechsel des Gaszylinders sollte immer von Zündquellen entfernt stattfinden

7 PRÜFEN AUF GASLECKS

7.1 Warum sollte auf Gaslecks geprüft werden?

Propan und Butan sind schwerer als Luft. Daher werden Sie nicht vom Gerät weggetragen. Insbesondere an windstillen Tagen kann ein Leck dazu führen, dass sich Gas im Gerät und darum herum ansammelt. Dieses angesammelte Gas kann sich entzünden und explodieren.

7.2 Wann sollte auf Gaslecks geprüft werden?

- Vor der ersten Inbetriebnahme oder vor der erstmaligen Benutzung nach einem längeren Zeitraum.

Prüfen Sie auch auf Gaslecks, wenn das Gerät von Ihrem Händler montiert wurde.

• Immer dann, wenn eine Gaskomponente ausgetauscht wurde.
• Mindestens einmal pro Jahr, vorzugsweise zu Beginn der Grillsaison.

7.3 Sicherheitshinweise

• Stellen Sie das Gerät im Freien an einem gut belüfteten Ort auf. Vergewissern Sie sich, dass es in der Nähe des Gerats keine Flammen oder Wärmequellen gibt.
• Verwenden Sie unter keinen Umständen ein Feuerzeug oder ein Streichholz, um auf Gaslecks zu prüfen.
• Rauchen Sie nicht und zünden Sie die Brenner nicht an, wenn Sie auf Gaslecks prüfen.

7.4 Welche Materialien werden benötigt?

Um auf Gaslecks zu prüfen, wird folgendes benötigt:

• Eine Testflüssig eit. Sie können ein gebrauchsfertiges Leckspray oder eine Mischung aus Wasser (50 %) und Spülmittel (50 %) verwenden.
• Das Lecktestwerkzeug, das im Lieferumfang des Gerats enthalten ist. Verwenden Sie es, um die Testflüssig eit aufzunehmen und auf die Gaskomponenten oder Verbindungen aufzutragen, die geprüft werden sollen.

7.5 So prüfen Sie auf Gaslecks

Zum Prüfen auf Gaslecks verwenden Sie eine Testflüssig eit, die auf alle Gaskomponenten und Verbindungen angewendet wird. Wenn die Blasenbildung an einer speziellen Komponenten oder Verbindung zunimmt, tritt Gas aus:

Gehen Sie folgendermaßen vor, um auf Gaslecks zu prüfen:

1. Stellen Sie das Gerät ins Freie.
2. Halten Sie das Lecktestwerkzeug und die Testflüssig eit (Leckspray oder Seifenlauge) bereit.
3. Öffnen Sie den Dec el und stellen Sie alle Regler auf OFF
4. Öffnen Sie die Gaszufuhr leicht. D ehen Sie das Ventil der Gasflasche nur einmal.
5. Ziehen Sie mit dem Lecktestwerkzeug etwas Testflüssig eit auf und tragen Sie sie auf den Bereich auf, der geprüft werden soli. Folgendes muss geprüft werden:

• Die Schweißnähte an der Flasche (A)
• Der Schlauch (B)
• Die Verbindungen zwischen Flasche und Druckminderventil und zwischen Druckminderventil und Schlauch (C)
• Die Verbindung zwischen dem Schlauch und dem Gerät (D)

Das Druckminderventil Ihres Gerats und die Anschlüsse können von den dargestellten abweichen.

1. Führen Sie eine der folgenden Aufgaben durch:

2. Wenn Sie ein Leck erkennen, fahren Sie wie unter" Im Fall eines Gaslecks" beschrieben fort.

3. Wenn keine Lecks vorhanden sind, schließen Sie die Gaszufuhr, spülen Sie alle Komponenten gründlich mit Wasser und trocknen Sie sie gut.

7.6 Im Fall eines Gaslecks

1. Schließen Sie die Gaszufuhr und gehen Sie folgendermaßen vor:

2. Wenn Sie ein Gasleck an einer der Verbindungen entdeeken, ziehen Sie diese Verbindung fest.

3. Wenn Sie ein leck an der Flasche oder am Schlauch entdeeken, tauschen Sie die Flasche oder den Schlauch aus.

4. Prüfen Sie die Verbindung oder Komponente, bei der das Leck entdeckt wurde, erneut.

5. Wenn das Leck nicht beseitigt werden kann, wenden Sie sich an einen Barbecook-Händler. Verwenden Sie das Gerät erst wieder, nachdem das Leck behoben wurde.

Eine Liste mit Barbecook-Händlern in Ihrer Nähe finden Sie auf www.barbecook.com.

8 VORBEREITEN DES GERÄTS FÜR DIE VERWENDUNG

8.1 Vor jeder Verwendung

Stellen Sie vor jeder Verwendung des Gerats Folgendes sicher:

• Dass das Gerät an einem geeigneten Ort aufgestellt ist. Siehe "3.3 Wahl eines geeigneten Standorts".
• Dass der Gasschlauch nicht auf dem Boden schleift und nicht mit heißen Flächen oder tropfendem Fett in Berührung kommen kann.
• Dass die Schale sauber ist. Wir empfehlen, die Schale nach jeder Verwendung zu reinigen. Siehe "11.2 Reinigen der Schale".
• Dass die Brenner und Venturirohre nicht von Insektennestern oder Spinnweben blockiert werden. Siehe "11.3 Reinigen der Brenner und Venturirohre".
• Dass die Brenner korrekt montiert sind. Die Venturirohre müssen sich über den Öffnungen der Gasventile befinden

Wenn Sie sicherstellen wollen, dass die Gasverbindung in Ordnung ist, können Sie Ihr Gerät vor jeder Verwendung auf Gaslecks prüfen. Siehe "7 Prüfen auf Gaslecks".

8.2 Vor der ersten Inbetriebnahme (vor der erstmaligen Benutzung nach einem längeren Zeitraum)

Wenn Sie das Gerät zum ersten Mal oder nach langer Zeit wieder verwenden, müssen Sie einige zusätzliche Prüfungen durchführen.

• Lesen Sie alle Anweisungen in diesem Handbuch sorgfältig durch (nur vor der ersten Inbetriebnahme).
• Prüfen Sie das Gerät auf Gaslecks. Siehe "7 Prüfen auf Gaslecks".

Prüfen Sie auch auf Gaslecks, wenn das Gerät von Ihrem Händler montiert wurde.

• Reinigen Sie die Brenner und Venturirohre (nur vor der erstmaligen Benutzung nach einem längeren Zeitraum). Siehe "11.3 Reinigen der Brenner und Venturirohre".
• Brennen Sie das Gerät ein, bever Sie Speisen darauf legen (nur vor der ersten Inbetriebnahme). Siehe "8.3 Einbrennen des Gerats".

8.3 Einbrennen des Geräts

Durch das Einbrennen des Gerats vor der ersten Verwendung entfernen Sie Fette, die durch die Fertigung am Gerät verblieben sind. Gehen Sie folgendermaßen vor:

1. Entzünden Sie die Hauptbrenner und stellen Sie die Regler auf HIGH. Siehe "9.2 Entzünden der Hauptbrenner".
2. Schließen Sie den Deckel und lassen Sie das Gerät 15 Minuten lang brennen. Legen Sie noch keine Speisen auf das Gerät.
3. Öffnen Sie nach 15 Minu en den Deckel und lassen Sie das Gerät weitere 5 Minuten brennen (wobei die Regler weiterhin auf HIGH stehen).
4. Nach 5 Minuten kann das Gerät verwendet werden. Jetzt können Sie Speisen auf den Grill legen.

9 ENTZÜNDEN DER BRENNER

i

Um die Brenner mit dem elektrischen Zünder entzünden zu können, müssen Sie eine M-Batterie in den Zünder einlegen. Diese Batterie ist im Lieferumfang des Gerats nicht enthalten. Das Batteriefach des Zünders befindet sich an der Steuertafel des Gerats.

9.1 Sicherheitshinweise

• Führen Sie vor dem Entzünden des Gerats alle Überprüfen aus, die in "8 Vorbereiten des Gerats für die Verwendung" aufgeführt sind.
• Vergewissern Sie sich, dass der Deckel immer geöffnet ist, wenn Sie einen Brenner entzünden.
• Beugen Sie sich nie direkt über einen Brennen, wenn Sie ihn entzünden.

9.2 Entzünden der Hauptbrenner

9.2.1 V ERWENDEN DES ZÜNDERS

1. Öffnen Sie den Dec el und stellen Sie die Regler der Hauptbrenner auf OFF.
2. Wenn noch kein anderer Brenner entzündet ist, öffnen Sie die Gaszufuhr und warten Sie zehn Sekunden. Dadurch kann sich das Gas stabilisieren.
3. Drücken Sie den Zünder, bis Sie Funken hören.
4. Halten Sie den Zünder gedrückt und stellen Sie den Regler des mittleren Brenners auf HIGH. Zünden Sie den mittleren Brenner immer als erstes, entzünden Sie nie alle Brenner gleichzeitig.
5. Wenn sich der Brenner nach drei versuchen nicht entzündet, stellen Sie die Regler auf OFF, schließen Sie die Gaszufuhr und warten Sie 5 Minuten. Dadurch kann das angesammelte Gas entweichen.
6. Versuchen Sie erneut, den Brenner zu entzünden. Wenn er sich noch immer nicht entzündet, versuchen Sie, ihn mit einem Streichholz zu entzünden. Lesen Sie auch "14 Fehlerbehebung", um die Ursache des Problems zu lokalisieren.
7. Nachdem ein Brenner entzündet ist, zünden Sie die anderen, indem Sie die Regler auf HIGH stellen.

9.2.2 V ERWENDEN EINES STREICHHOLZES

1. Legen Sie ein Streichholz in den Streichholzhalter.

1. Öffnen Sie den Dec el und stellen Sie die Regler der Hauptbrenner auf OFF.
2. Wenn noch kein anderer Brenner entzündet ist, öffnen Sie die Gaszufuhr und warten Sie zehn Sekunden. Dadurch kann sich das Gas stabilisieren.
3. Entzünden Sie das Streichholz und halten Sie es etwa 13 mm vom Brenner entfemt.

1. Stellen Sie den Regler eines Brenners auf HIGH.

Zünden Sie zunächst immer einen Hauptbrenner. Zünden Sie nie alle Hauptbrenner gleichzeitig.

1. Wenn sich der Brenner innerhalb von 5 Sekunden nicht entzündet, stellen Sie den Regler auf OFF, schließen Sie die Gaszufuhr und warten Sie 5 Minuten. Dadurch kann das angesammelte Gas entweichen.
2. Versuchen Sie emeut, den Brenner zu entzünden. Wenn er sich noch immer nicht entzündet, lesen Sie "14 Fehlerbehebung", um die Ursache des Problems zu lokalisieren.
3. Nachdem ein Brenner entzündet ist, zünden Sie die anderen, indem Sie die Regler auf HIGH stellen.

9.3 Ausschalten der Brenner

Wenn Sie die Brenner nicht mehr verwenden, müssen Sie ausgeschaltet werden. Gehen Sie folgendermaßen vor:

1. Schließen Sie die Gaszufuhr.
2. Stellen Sie die Regler der Brenners auf HIGH.

Wenn Sie zuerst die Gaszufuhr schließen, stellen Sie sicher, dass im Gerät kein Gas mehr vorhanden ist.

9.4 Erneutes Entzünden der Brenner

Wenn ein Brenner während der Verwendung ausgeht, gehen Sie folgendermaßen vor:

1. Öffnen Sie den Dec el und schließen Sie die Gaszufuhr.
2. Stellen Sie alle Regler auf OFF und warten Sie 5 Minuten Dadurch kann das angesammelte Gas entweichen.
3. Zünden Sie den/die Brenner erneut an.

9.5 Prüfen der Flammen

Wenn Sie einen Brenner anzünden, müssen Sie seine Flammen prüfen. Eine perfekte Flamme ist fast vollkommen blau, mit einigen gelben Spitzen. Sporadische gelbe Flammen sind normal und nicht schädlich.

Sollte es Probleme mit den Flammen geben, gehen Sie folgendermaßen vor, um das Problem zu lösen:

Wenn die Flammen... Dann...

Niedrig und vollkommen gelb sind	1. Schließen Sie umgehend die Gaszufuhr und stellen Sie alle Regler auf OFF.2. Siehe “14 Fehlerbehebung”, um die Ursache des Problems zu bestimmen. Wahrscheinlich sind die Venturirohre verstopft.
Höher als die Schale sind	1. Schließen Sie umgehend die Gaszufuhr und stellen Sie alle Regler auf OFF.2. Warten Sie 5 Minuten, damit angesammeltes Gas entweichen kann.3. Zünden Sie den/die Brenner erneut an.4. Wenn das Problem weiterhin besteht, siehe “14 Fehlerbehebung”, um die Ursache des Problems zu bestimmen.

LOW HIGH

10 HILFREICHE TIPPS UND TRICKS

10.1 Vorheizen des Geräts

Durch das Vorheizen des Geräts stellen Sie sicher, dass der Grill ausreichend heiß ist, wenn Sie Speisen darauf legen. Gehen Sie folgendermaßen vor:

1. Entzünden den/die Brenner und stellen Sie den/die Regler auf HIGH.
2. Schließen Sie den Deckel und lassen Sie das Gerät zehn Minuten lang brennen.
3. Öffnen Sie den Dec el nach zehn Minuten und legen Sie Speisen auf den Grill.
4. Wenn Sie nun weniger Hitze benötigen, stellen Sie den/die Regler auf eine niedrigere Position.

10.2 Verhindern des Anhaftens von Speisen

So verhindem Sie, dass Speisen am Grill anhaften:

• Bestreichen Sie die Speisen mithilfe eines Pinsels leicht mit Öl, bevor Sie sie auf den Grill legen. Auch der Grill kann geölt werden.
• Heizen Sie das Gerät vor. Je wärmer der Grill ist, wenn Sie die Speisen auflegen, umso weniger haf en sie an.
• Drehen Sie die Speisen nicht zu schnell. Warten Sie, bis sie sich erwärmt haben.

10.3 Direktes und indirektes Grillen

Je nach Art der Speisen, die Sie zubereiten, und Zubereitungsweise können Sie entweder direkt oder indirekt grillen:

Methode	Beschreibung	Verwendung
Direkt Zum Anlage	Anlage Sie ihre Speisen direkt über einen angezündeten Brenner, stellen Sie eine hohe Brennerposition ein und lassen Sie den Deckel geöffnet.	Fleisch und Gemüse
Indirekt	Legen Sie Ihre Speisen neben einen angezündeten Brenner, stellen Sie eine mittlere/niedrige Brennerposition ein und schließen Sie den Deckel.	Zum weiteren Garen von angebratenem Fleish

Achten Sie beim Grillen mit geschlossenem Deckel stets auf das Thermometer, um sicherzustellen, dass das Gerät nicht zu heiß wird. Siehe "10.5 Beobachten der Temperatur".

10.4 Grillen mit geschlossenem Deckel

Das Schließen des Deckels beim Grillen bietet einige wichtige Vorteile:

• Die Temperatur des Grills ist höher und bleibt konstanter.
- Sie reduzieren die Garzeit der Speisen und sie bleiben saftiger.
- Sie reduzieren Stichflammen und spa en Gas.

Achten Sie beim Grillen mit geschlossenem Deckel stets auf das Thermometer, um sicherzustellen, dass das Gerät nicht zu heiß wird. Siehe "10.5 Beobachten der Temperatur".

10.5 Beobachten der Temperatur

Ihr Gerät ist mit leistungsstarken Brenner ausgestattet. Das heißt, es erwärmt sich schnell und Sie können die Temperatur konstant halten. Stellen Sie beim Grillen mit geschlossenem Deckel sicher, dass das Gerät nicht zu heiß wird. Beobachten Sie das Thermometer am Deckel und beachten Sie dabei folgende Richtlinien:

• Die normale Gartemperatur beträgt etwa 210 °C. Bei höheren Temperaturen können sich tropfendes und angesammeltes Fett entzünden.
- Die Temperatur sollte nie länger als fünf Minuten über 300 °C liegen. Andernfalls kann das Gerät beschädigt werden und sich verformen.

Wenn das Gerät zu warm wird, lassen Sie es abkühlen, indem Sie den Deckel öffnen und die B enner auf eine geringere Position regeln.

10.6 Nutzen der Heizzonen

Wenn alle Brenner entzündet sind, verteilen die Brennerdeckel die Wärme möglichst gleichmäßig über den Grill. Trotz dieser gleichmäßigen Erwärmung sind einige Zonen heißer als andere. Diese Heizzonen können Sie nutzen, um Ihre Speisen perfekt zu grillen:

Zone	Heiß?	Verwendung...
Vorn	Heiß	Grillen empfindlicher Speisen (Garnelen, Fisch ...)
Mitte	Heißer	Zubereiten von Speisen, die eine längere Garzeit benötigen (z. B. Würstchen, Hähnchenschenkel...)
Hinten	Am heißesten	Anbraten von Fleisch und Gemüse

Sie können auch Heizzonen erschaffen, indem Sie mit der L.eistung der Brenner experimentieren. So können Sie beispielsweise einen Brenner auf eine niedrige Position einstellen und die Zone über dem Brenner für empfindliche Speisen oder Speisen ve wenden, die eine längere Garzeit benötigen.

10.7 Vermeiden von Stichflamme

Während des Grillens sind einige Stichflammen normal. u viele Stichflammen erhöhen jedoch die emperatur im Gerät und können zur Entzündung von angesammeltem Fett führen. So vermeiden Sie Stichflammen:

• Vergewissern Sie sich vor dem Grillen, dass die Schale sauber ist. Wir empfehlen, die Schale nach jeder Verwendung zu reinigen. Siehe "11.2 Reinigen der Schale".
• Überprüfen Sie regelmäßig, dass die Öffnung für ablaufendes Fett nicht verstopft ist und dass der Fettbehälter nicht voll ist.
• Entfemen Sie überschüssiges Fett von fettigem Fleisch, schließen Sie den Deckel und stellen Sie die Brenner auf eine möglichst niedrige Temperatur ein.

11 PFLEGE DES GERÄTS

11.1 Reinigen des Grillrosts

Wir empfehlen, den Grillrost nach jeder Verwendung mit einem Barbecook cleaner zu reinigen.

Sie können den Grillrost auch mit einem sanften Reinigungsmittel oder mit Natriumkarbonat reinigen. Verwenden Sie unter keinen Umständen Ofenreiniger für den Grillrost.

11.2 Reinigen der Schale

Wir empfehlen, die Schale nach jeder Verwendung mit einem Barbecook cleaner zu reinigen. Verwenden Sie ihn wie auf den Grill rosten.

11.3 Reinigen der Brenner und Venturirohre

11.3.1 WARUM MÜSSEN DIE BRENNER UND VENTURIROHRE GEREINIGTWERDEN?

Spinnen und Insekten können Weben und Nester in den Brennem und Venturirohren anlegen. Dadurch kann die Gaszufuhr zu den Brennern blockiert werden. Dadurch:

• Können Sie die Brenner nicht entzünden. Wenn Sie trotzdem entzündet werden können, produzieren Sie lediglich qualmende und gelbe Flammen.
• Kann sich das Gas außerhalb der Venturirohre entzünden, an den Regiem. Diese Feuer werden als Flammenrückschlag bezeichnet und können zu emsten Verletzungen und Materialschäden führen.

Schäden aufgrund von verstopften Brennem und Venturirohren werden als unsachgemäße Wartung betrachtet und fallen nicht unter die Gewährleistung.

11.3.2 WANN MÜSSEN DIE BRENNER UND VENTURIROHRE GEREINIGTWERDEN?

Sie müssen die Brenner und Venturirohre Ihres Geräts reinigen:

• Vor der erstmaligen Benutzung nach einem längeren Zeitraum.
• Mindestens zweimal pro Jahr, einmal zu Beginn der Grillsaison.

11.3.3 So REINIGEN SIE DIE BRENNER UND VENTURIROHRE

1. Entfernen Sie die Brennen wie in den Zeichnungen gezeigt vom Gerät. Wenn Sie bemerken, dass ein Brenner beschädigt ist, müssen Sie ihn austauschen.

1. Reinigen Sie die Brenner und Venturirohre mit einer kleinen Bürste oder einem Pfeifenreiniger (auch mit einer gerade gebogenen Büroklammer, einer Pfeifenbürste ...).
2. Setzen Sie die Brenner wieder ein. Vergewissern Sie sich, dass sich die Venturirohre über den Öffnungen der Gasventile befinden.

11.4 Pflegen von Emaille, Edelstahl, Chrom und pulverbeschichteten Teilen

Das Gerät besteht aus Emaille-, Edelstahl-, Chrom- und pulverbeschichteten Teilen. Jedes dieser Materialien muss unterschiedlich gepflegt we den.

Material Materialpfleg

Emaille	Keine scharfkantigen Objekte verwenden und nicht gegen harte Flächen schlagen.Kontakt mit kalten Flüssigkeiten vermeiden, wenn die Fläche noch warm ist.Es können Metallkratzer und Scheuermittel verwendet werden.
Edelstahl und Chrom	Keine aggressiven, scheuernden oder metallischen Reiniger verwenden.Weiche Reinigungsmittel verwenden, die Verschmutzungen selbstständig lösen.Einen weichen Schwamm oder ein weiches Tuch verwenden.Nach der Reinigung gründlich spülen und vor der L.agerung gut trocknen lassen.
Pulverbeschichtet	Keine scharfkantigen Objekte verwenden. Sanfte Reinigungsmittel und einen weichen Schwamm oder ein weiches Tuch verwenden.Nach der Reinigung gründlich spülen und vor der L.agerung gut trocknen lassen.

Um zu verhindem, dass sich Rost an den Edelstahlteilen bildet, vermeiden Sie den Kontakt mit Chlor, Salz und Eisen. Wir empfehlen, das Gerät nicht in Küstennähe, in der Nähe von Bahngleisen oder Swimmingpools zu verwenden.

Schäden aufgrund von Nichtbeachtung dieser Anweisungen werden als unsachgemäße Wartung betrachtet und fallen nicht unter die Gewährleistung.

Unter der Explosionsansicht Ihres Geräts (zweiter Teil des Handbuchs) finden Sie eine Lis e mit allen Teilen. Diese Liste verwendet auch Symbole für das Material jedes Teils, sodass Sie hier nachschlagen können, wie ein bestimmtes Teil zu pflegen ist. Folgende Symbole werden in der Teileliste verwendet:

Symbol	Material
●	Emaille
▲	Chrom
■	Edelstahl
★	Pulverbeschichtet

11.5 Lagern des Geräts

Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen, lagern Sie es an einem trockenen Ort. Vor dem L.agem des Geräts:

• Trennen Sie die Gasflaschen. Lagem Sie das Ge ät nicht in geschlossenen Räumen (auch nicht in einer Garage oder einem Schuppen), solange die Gasflasche angeschlossen ist.
• Reinigen Sie die Brenner und Grillroste, reiben Sie sie mit Öl ein und wickeln Sie sie in Papier.
• Decken Sie das Gerät mit einer Barbecook-Abdeckung ab. Registrieren Sie Ihr Gerät auf www.barbecook.com, um herauszufinden, welche Abdeckung Sie benötigen

11.6 Lagern von Gasflasche

Diese Anweisungen geiten für leere und volle Flaschen.

• Lagern Sie Gasflaschen immer an einem gut belüf eten Ort im Freien. Vergewissern Sie sich, dass sie nicht übermäßiger Wärme oder direktem Sonnenlicht ausgesetzt sind.
• Lagern Sie Gasflaschen nie an einem O t, der sehr heiß werden kann (in einem Auto, auf einem Boot...).
• Lagern Sie die Gasflasche ader Ersatzflaschen nie i Unterschrank Ihres Geräts.
• Lagern Sie Ersatzgasflaschen nie in der Nähe eines verwendeten Gasgeräts.
• Lagern Sie Gasflaschen s ets außerhalb der Reichweite von Kindern.
• Lagern und transportieren Sie Gasflaschen immer auf echt.

11.7 Bestellen von Ersatzteilen

Teile, die direkt Feuer ader intensiver Hitze ausgesetzt sind, müssen von Zeit zu Zeit ausgetauscht werden. So bestellen Sie ein Ersatzteil:

1. Schlagen Sie die Referenznummer des gewünschten Teils nach. Sie finden eine Lis e aller Referenznummem unter den Explosionsansichten im zweiten Teil dieses Handbuchs und auf www.barbecook.com.

Wenn Sie Ihr Gerät online registriert haben, werden Sie automatisch auf die korrekte Ersatzteilliste geleitet in Ihrem MyBarbecook Konto. Sie haben da die Möglichkeit Ersatzteile online zu bestellen.

1. Bestellen Sie das Ersatzteil auf www.barbecook.com oder bei dem Händler. Ersatzteile mit Gewährleistung können Sie nur bei dem Händler bestellen, bei dem Sie Ihr Barbecook Gerät gekauft haben.

12 GEWÄHRLEISTUNG

12.1 Abgedeckt

Ihr Gerät umfasst eine Gewährleistung von zwei Jahren ab Beginn des Kaufdatums. Diese Gewährleistung deckt alle Herstellungsfehler ab, vorausgesetzt:

• Sie haben Ihr Gerät entsprechend den Anweisungen in diesem Handbuch verwendet, zusammengebaut und gepflegt. Schäden, die du ch unsachgemäße Verwendung, falsche Montage ader ungeeignete Pflege ents ehen, werden nicht als Herstellungsfehler betrachtet.

• Sie können den Kaufbeleg und die eindeutige Seriennummer Ihres Geräts verlegen. Diese Seriennummer setzt sich aus dem Buchstaben G und 15 Ziffem zusammen. Sie befindet sich

• In diesem Handbuch und im Startpaket, das in diesem Handbuch enthalten ist.

• Auf der Verpackung des Geräts.
• An der Innenseite der unteren Verkleidung.

- Die Qualitätsabteilung von Barbecook prüft, ob die Teile defekt sind und dass sie bei normaler Verwendung, korrekter Montage und geeigneter Pflege beschädigt wurden.

- Wird eine der oben genannten Bedingungen nicht erfüllt, haben Sie keinen Anspruch auf Wiedergutmachung. In allen Fällen ist die Gewährleistung auf die Reparatur oder den Austausch der defekten Teile beschränkt.

12.2 Nicht abgedeckt

Folgende Schäden ader Defekte sind von der Gewährleistung nicht abgedeckt:

- Normale Abnutzung (Rost, Verformung, Verfärbung ...) von Teilen, die Feuer oder intensiver Hitze direkt ausgesetzt sind. Es ist normal, dass diese Teile von Zeit zu Zeit ausgetauscht werden müssen.

14 FEHLERBEHEBUNG

• Optische Unregelmäßigkeiten, die auf den Fertigungsprozess zurückzuführen sind. Diese Unregelmäßigkeiten werden nicht als Herstellungsfehler betrachtet.
• Alle Schäden, die durch ungeeignete Pflege, falsche Lagerung, unsachgemäße Montage ader Änderungen an vormontierten Teilen entstehen.
• Alle Schäden, die durch unsachgemäße Verwendung des Geräts (nicht entsprechend den Anweisungen in diesem Handbuch, für kommerzielle Zwecke ...) verursacht werden.
• Alle Folgeschäden aufgrund von Nachlässigkeit ader nicht bestimmungsgemäßer Verwendung des Geräts.
• Rost ader Verfärbung aufgrund äußerer Einflüsse, du ch die Verwendung aggressiver Reinigungsmittel, Kontakt mit Chlor ... Diese Schäden werden nicht als Herstellungsfehler betrachtet.

13 TECHNISCHE DATEN

13.1 Typenschild

Das Typenschild führt alle technischen Daten Ihres Geräts auf. Sie befindet sich:

• Im zweiten Teil dieses Handbuchs.
• An der Innenseite der unteren Verkleidung.

13.2 Durchmesser der Einspritzdüsen

• Hauptbrenner: 0.95

Problem Mögliche Ursache(n) Lösung(en)
Nicht ausreichend Wärme	Gaszufuhr nicht geöffneVenturirohre nicht über den Öffnungen der Gasventile platziertBrenneröffnungen vers opt!Gasflasche (tast) leerDruckminderventil nicht korrekt an die Flasche und/oder den Schlauch angeschlossen	Gaszufuhr öffneVenturirohre Ober den Öffnungen der Gasventile platzierenBrenneröffnungen einigen oder Brenner austauschenGasflasche austauscheDruckminderventil emeut an Flasche und/oder Schlauch anschließen
Übermäßige Wärme und/oder Stickflammen	Speisen zu fettigÖffnung für ablau endes Fett verstopt!, Fett in Schale und/oder Fett aut BrennemTemperatur zu hoch	Überschüssiges Fett abschneiden oder Brenner auf niedrigere Position einstellenÖffnung für ablau endes Fett, Schale und Brenner reinigenBrenner auf niedrigere Temperatur einstellen und/oder Speisen direkt grillen
Wärme wird nicht gleichmäßig über Grillfläche ve teilt	Gewisse Wärmeunterschiede sind normal, siehe “1. 7 Optimale Wärmenutzung” und “10.6 Nutzen der Heizzonen”. Mögliche Ursache(n) für große Wärmeunterschiede:Gerät nicht vorgeheizt	Gerät vorheizen
Problem Mögliche Ursache(n) Lösung(en)
Gelbe Flammen	Brenner oder Venturirohre verstopt!Salz aut BrennemGerät an Butangasflasche angeschlosse	Brenner und Venturirohre reinigenBrenner reinigenGerät mit einem geeigneten Druckminderventil an Propangasflasche anschließe
Unvollständige Flamme	Brenner verstopt!, gelöchert oder verrostet	Brenner reinigen oder austauschen
Flammenrückschlag (Flammen außerhalb der Venturirohre/an Regiem)	Brenner oder Venturirohre verstopt!	Gaszufuhr schließen und Brenner aut OFF stellen.Gerät abkühlen lassen.Brenner und Venturirohre reinigen.
Flammen höher als Schalenrand	Viel WindGasflasche (tast) leeFett in Schale und/oder aut Brenner geben	Gerät mit Rückseite zum Wind aufstellenGasflasche austauscheSchale und Brenner reinigen
Druckminderventil summt	Heißes WetterNeue (volle) Gasflasch	Keine Getahr und kein Detekt. Sollte nach einer Weile von selbst aufhören.
Brenner pfeift, wenn er auf LOW gestellt ist	Gaseinspritzdüse, Venturirohr und/oder Brenner verschmutzt	Gaseinspritzdüse, Venturirohr und Brenner reinigen
Brenner kann nicht entzündet werden (mit Zünder oder Streichholz)	Brenner oder Venturirohr verstopt!Keine Gaszutuhr	Brenner und Venturirohr reinigenGaszufuhr öffnen und Sicherheitsknopt a Druckminderventil drücken (nicht bei allen Regiem vorhanden)
Brenner kann nicht mit Zünder entzündet werden	Keine Batterie eingelegt oder Batterie nicht korrekt eingelegtMittlerer Brenner wurde nicht als erster entzündetZünderkabel nicht korrekt montiertElektrode beschädigtFalsche ErdungFehlerhafter zonder	Batterie (neu) einlegen, auf richtige Ausrichtung der AnschlOsse achtenMittleren Brenner zuerst entzündenAlle ZOnderverbindungen prOfen und neu montierenElektrode austauschenElektroden, Brenner und Zünder prüfen und neu montierenZünder austauschen
Keine Funken und kein Geräusch beim Betätigen des Zünders	Keine Batterie eingelegt oder Batterie nicht korrekt eingelegtBatterie leerZündknopt nicht korrekt montiertFehlerhafter Funkenerzeuger	Batterie (neu) einlegen, auf richtige Ausrichtung der Anschlüsse achtenBatterie austauschenZündknopf neu montierenFunkenerzeuger austauschen
Beim Betätigen des Zünders nur Ton (keine Funken)	Falsche ErdungBrenner und Elektrode zu weit von einander entfemt	Funkenerzeuger und Elektroden neu anschließenElektrode leicht biegen, um sie näher an den Brenner zu bringen
Funken vorhanden, die nicht von Brennern stammen	Falsche Verkabelung	Verkabelung austauschen
Funken vorhanden, aber nicht an allen Elektroden und/oder nicht ausreichend stark	Falsche ErdungBatterie fast leerFeuchte oder beschädigte Elektroden	Funkenerzeuger und Elektroden neu anschließenBatterie austauschenElektroden mit Papiertüchem trocknen oder Elektroden austauschen

9 ACENDER OS BICOS DE GÁS

1 REGISTRERA DIN PRODUKT

7 LETA EFTER GASLÄCKOR

9.2.1 B RUG AF TÆNDEREN

3 TÄRKEITÄ TURVALLISUUSOHJEITA

10 HYÖDYLLISIÄ VIHJEITÄ
