NÁVOD K OBSLUZE Spring 2002 BARBECOOK

CZ - Uživatelská příručka

SK – Návod na používanie

7.6 V případě úniku plynu

1. Uzavřete přívod plynu a provedte jeden z následujících

• Pokud zjistíte únik plynu z jednoho ze spojů, dotáhněte jej.

• Pokud zjistíte únik plynu z plynové nádoby nebo hadice, vyměňte tuto nádobu nebo hadici.

2. Znovu zkontrolujte spojení nebo součást, u které jste zjistili

3. Pokud únik nebyl odstraněn, kontaktujte prodejce

Barbecook. Nepoužívejte spotřebič, dokud není únik odstraněn. Seznam nejbližších prodejců Barbecook naleznete na webu www.barbecook.com.168

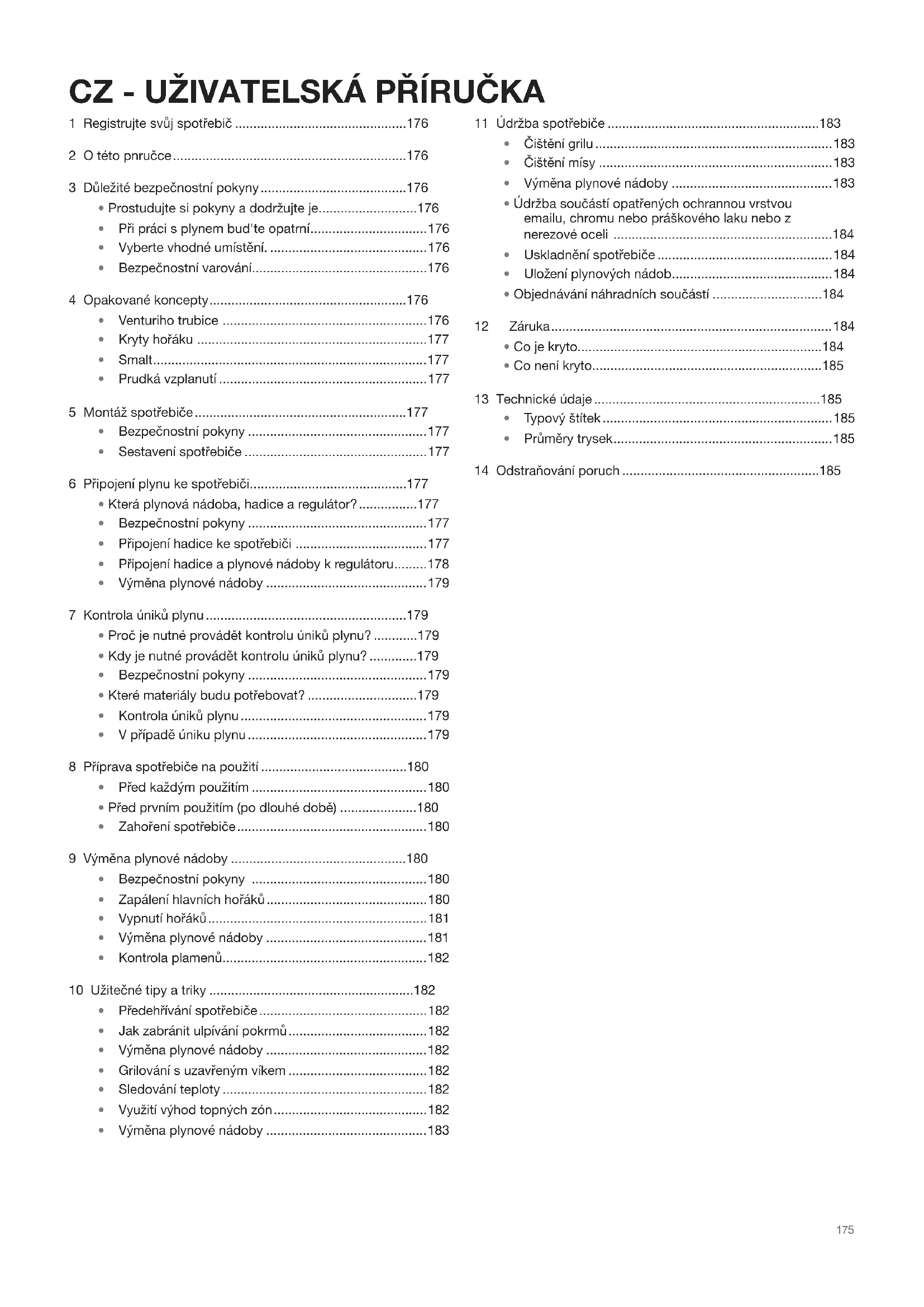

• Při práci s plynem bud'te opatrní ................................ 176

• Vyberte vhodné umístění. ...........................................176

• Sestavení spotřebiče ..................................................177 6 Připojení plynu ke spotřebiči ...........................................177

• Připojení hadice ke spotřebiči ....................................177

• Připojení hadice a plynové nádoby k regulátoru ......... 178

• Výměna plynové nádoby ............................................179 7 Kontrola úniků plynu .......................................................179

• Proč je nutné provádět kontrolu úniků plynu? ............179

• Kdy je nutné provádět kontrolu úniků plynu? .............179

• Bezpečnostní pokyny .................................................179

• Které materiály budu potřebovat? ..............................179

• Kontrola úniků plynu ...................................................179

• V případě úniku plynu .................................................179 8 Příprava spotřebiče na použití ........................................180

• Před každým použitím ................................................180

• Před prvním použitím (po dlouhé době) .....................180

• Zahoření spotřebiče ....................................................180 9 Výměna plynové nádoby ................................................180

• Bezpečnostní pokyny ................................................180

• Zapálení hlavních hořáků ............................................180

• Vypnutí hořáků ............................................................181

• Výměna plynové nádoby ............................................181

• Kontrola plamenů ........................................................182 10 Užitečné tipy a triky ........................................................182

• Předehřívání spotřebiče ..............................................182

• Jak zabránit ulpívání pokrmů ......................................182

• Výměna plynové nádoby ............................................182

• Grilování s uzavřeným víkem ......................................182

• Výměna plynové nádoby ............................................183

• Údržba součástí opatřených ochrannou vrstvou emailu, chromu nebo práškového laku nebo z nerezové oceli ............................................................184

• Uskladnění spotřebiče ................................................184

• Uložení plynových nádob ............................................184

• Objednávání náhradních součástí ..............................184 12 Záruka ............................................................................. 184

Děkujeme vám za zakoupení zařízení Barbecook! Můžete začít objevovat zcela nový svět, ať se nacházíte v klidu a tichu přírody nebo uprostřed hluku moderního světa. Staňte se mistrem grilování v naší komunitě #barbecook a seznamte nás s vašimi grilovacími dovednostmi. Zaregistrujte vaše zařízení Barbecook online a získejte důležité výhody:

• Můžete přistupovat ke kompletnímu návodu k použití a zevrubně se seznámit s vaším přístrojem.

• Můžete využívat individuální poprodejní služby, rychle vyhledávat náhradní díly a využívat optimální záruční služby.

• Informujeme vás o produktových novinkách, seznamujeme vás s tipy a triky a poskytujeme vám grilspiraci, která z vás učiní mistra grilu. Jste připraveni na dobrodružství? Zaregistrujte své zařízení a připojte se ke komunitě #barbecook! Další informace o registraci vašeho zařízení najdete na webu www.barbecook.com. Společnost Barbercook respektuje vaše soukromí. Vaše údaje nebudou prodávány, předávány ani sdíleny se třetími stranami.

Tato příručka je tvořena dvěma částmi:

• První část je tak, kterou čtete právě nyní. Patří sem pokyny pro montáž, použití a údržbu spotřebiče.

• Druhá část začíná na straně 295. Obsahuje všechny obrázky (rozložené pohledy, montážní výkresy) spotřebiče, které jsou v této příručce popsány.

Před použitím spotřebiče si prostudujte veškeré pokyny. Vždy pečlivě dodržujte pokyny. Montáž nebo použití spotřebiče jiným způsobem může způsobit požár a poškození materiálu. Škody způsobené nedodržením následujících pokynů (nesprávná montáž, zneužití, nepřiměřená údržba) nejsou kryty zárukou.

3.2 Při práci s plynem budte opatrní

Práce s plynem je dokonale bezpečná, vyžaduje však zvýšenou opatrnost:

• Plynové nádoby vždy skladujte venku, v dobře větraném prostředí. Ujistěte se, že nejsou vystaveny působení nadměrného tepla nebo přímému slunečnímu světlu.

• Nikdy neukládejte plynovou nádobu do skříně vašeho spotřebiče.

• Nikdy náhradní plynovou nádobu neumísťujte do blízkosti používaného spotřebiče.

• Po použití vždy uzavřete přívod plynu na plynové nádobě.

• Při používání plynového zařízení a v blízkosti plynové nádoby (prázdné/plné) nikdy nekuřte. Pokud ucítíte plyn, ihned uzavřete přívod plynu, uhaste všechny plameny a otevřete víko spotřebiče. Pokud zápach plynu trvá, vyhledejte pomoc svého dodavatele plynu nebo hasičského sboru.

3.3 Vyberte vhodné umístění

Používejte spotřebič pouze ve venkovním prostředí. Pokud jej použije e uvnitř, například v garáži nebo pod přístřeškem, může to způsobit otravu oxidem uhelnatým. Při výběru venkovního umístění vždy postupujte takto:

• Umístěte spotřebič alespoň 3 metry od budovy, na otevřeném a dobře větraném místě.

• Ujistěte se, že do hořáků a odvětrávacích otvorů ve skříni spotřebiče může neustále proudit volně vzduch.

• Zkontrolujte, zda spotřebič není umístěn pod převislou konstrukcí (přístřešek, kryt atd.) nebo pod listím.

• Umístěte spotřebič na pevný a stabilní povrch. Nikdy jej neumísťuje na pohybující se vozidlo (loď, přívěs atd.).

3.4 Bezpečnostní varování

• Pouze pro venkovní použití.

• Před používáním zařízení si přečtěte návod.

• Během používání zařízení nepřemísťujte.

• Během používání nenechávejte zařízení bez dozoru, zejména v přítomnosti dětí a zvířat.

• VAROVÁNÍ: nechráněné části mohou být velmi horké. Udržujte v bezpečné vzdálenosti od dětí.

• Používejte vhodnou ochranu při manipulaci s horkými částmi (víko, gril ... ).

• Toto zařízení musí být během používání udržováno mimo dosah hořlavých materiálů.

• Na tomto plynovém zařízení nepoužívejte dřevo, dřevěné uhlí, lávové kameny ani keramické brikety.

• Toto zařízení nepoužívejte pod vlivem alkoholu nebo léků.

• Po použití uzavřete přívod plynu na plynové nádobě.

• Toto zařízení neupravujte. 4 OPAKOVANÉ KONCEPTY Tato část zahrnuje definice něk erých méně známých konceptů. Tyto koncepty jsou používány v několika tématech v této příručce

4.1 Venturiho trubice

Venturiho trubice jsou malé trubky upevněné ke vstupu do hořáků. Na boku Venturiho trubic je otvor. Toto je viditelné na hlavních hořácích a na bočním hořáku:177 Když plyn prochází do hořáků, musí projít Venturiho trubicemi. Díky otvorům na bocích se plyn směšuje se vzduchem a díky tomu s kyslíkem. To je nutné pro dobré zažehnutí hořáků: pouze správná směs plynu s kyslíkem zajistí správné zažehnutí hořáku a zajistí dobrý plamen.

Kryty hořáku představují krycí panely, které se montují nad hořáky spotřebiče. Chrání hořáky před odkapávajícím tukem. Otvory po stranách krytu rovněž rozvádějí teplo do grilu, takže se prohřívá mnohem rychleji a rovnoměrněji.

Některé části spotřebiče jsou pokryty vrstvou roztaveného skla, která se nazývá smalt. Tento smalt chrání spodní vrstvu kovu před korozí. Smalt je vysoce kvalitní materiál: je odolný vůči korozi, nebledne pod vlivem vysokých teplot a velmi snadno se udržuje. Protože smalt je méně pružný než kov, který chrání, mohou se kusy smaltu odštípnout, pokud se spotřebičem nebudete zacházet opatrně. Chcete-li se vyhnout problémům, budte při montáži smaltovaných součástí opatrní a vždy udržujte smalt způsobem popsaným v této příručce.

4.4 Prudká vzplanutí

Prudká vzplanutí jsou náhlé plameny, které vylétnou z mísy, když grilujete. Obvykle jsou způsobeny odkapávající tukem nebo marinádou.

5.1 Bezpečnostní pokyny

• Při montáži spotřebič neměňte. Je velmi nebezpečné a proto zakázané měnit součásti, které byly předem sestavy nebo utěsněny výrobcem.

• Vždy pečlivě dodržujte pokyny montáže.

• Uživatel je odpovědný za správnou montáž spotřebiče. Poškození způsobená nesprávnou montáží nejsou kryta zárukou.

5.2 Sestavení spotřebiče

Budete potřebovat kňžový šroubovák, plochý šroubovák a baterii AA (elektrický zapalovač). Baterie nejsou součástí dodávky spotřebiče.

1. Umístěte spotřebič na rovný a čistý povrch.

2. Sestavte spotřebič způsobem znázorněným na montážních

výkresech. Naleznete je v druhé části této příručky, za rozloženým pohledem na spotřebič. Při montáži smaltovaných součástí budte velmi opatrní. Nástroje a šrouby mohou poškodit smalt. K ochraně smaltu okolo šroubů použij e dodané fíbrové podložky. Blistrové balení může obsahovat více šroubů, než je potřebné. Některé šrouby mohou po montáži zbýt. Balení obsahuje nouzovou sadu s náhradními součástmi (šrouby, svorníky, fíbrové podložky .... ). Můžete je použít v případě, že je ztratíte nebo se některé součásti poškodí. 6 PŘIPOJENÍ PLYNU KE SPOTŘEBIČI

6.1 Která plynová nádoba, hadice a regulátor?

Aby bylo možné připojit plyn k zařízení, musíte zakoupit nádobu s plynem, hadici a regulátor tlaku. Následující tabulka ukazuje jakou nádobu, hadici a regulátor musíte použít. Například v Belgii (BE) musíte pro nádobu s propanem použít hadici a regulátor na tlak 37 mbarů. Pro nádobu s butanem musíte použít hadici a regulátor na tlak 28 - 30 mbarů. Tento gril je upraven pro použití s nádobami s butanem/ propanem o hmotnosti 4,5 až 15 kg s odpovídajícím nízkotlakým regulátorem. Doporučujeme připojit toto zařízení k propanu. Propan nabízí vysoce kvalitní spalování a je méně citlivý na mráz. Výška H plynové nádoby musí být menší než 70 cm, bez ohledu na šířku nebo průměr D nádoby. Zakupte regulátor tlaku a plynovou nádobu dohromady. Některé regulátory jsou vhodné pouze pro některé nádoby. Používejte pouze plynovou hadici a regulátor, které jsou homologované pro zemi použití.

6.2 Bezpečnostní pokyny

• Nikdy plynovou nádobu nepřipojujte přímo ke spotřebiči. Vždy na plynovou nádobu namontujte nejprve regulátor tlaku.

• Nikdy nemodifikuj e předem sestavené nebo utěsněné součásti nádoby, hadice nebo regulátoru tlaku.

• Hadice musí být co nejkratší (maximálně 1,5 m), aby se zabránilo tahání po zemi. - Hadici v žádném případě nedeformujte ani nekruťte. Za hadici netahejte ani ji nepropichujte. Udržujte hadici mimo dosah všech částí grilu, které se zahřívají. Zkontrolujte, zda se pružná hadice normálně natahuje kroucení nebo tahání. - Hadici je nutno vyměnit pokud je poškozená, prasklá, pokud to vyžadují předpisy země nebo po skončení životnosti dílu (například ve Francii)

• Plynovou nádobu vždy udržujte ve svislé poloze.

• V žádném případě neotevírejte přívod plynu.

• Po každé úpravě plynové přípojky zkontrolujte, zda nedochází k úniku. Viz kapitola „7 Kontrola úniků plynu“.

6.3 Připojení hadice ke spotřebiči

Francie: S tímto zařízením lze použít dva typy pružných hadic:

• Pružná hadice určená pro nasazení na vroubkované koncovky na grilu a regulátoru a zajištění páskami (v souladu s normou XP D 36-110), doporučená délka 1,25 m.

• Pružná hadice (v souladu s normou XP D 36-112) vybavená maticí G 1/2 se závitem pro přišroubování ke grilu a maticí M 20x1,5 se závitem pro přišroubování k regulátoru, doporučená délka 1,25 m. ES, GB,, IE, PT, BE, FR, LU, IT, CY DK, GR, NO, SE, EE, LT, LV, CZ, PL, MT, HU, SI, SK, NL Země Plynová nádoba, hadice a regulátor Propan, 30 mbar/ Butan, 30 mbar Propan, 37 mbar/ Butan,

Ostatní země:Použij e pružnou hadici, která je vhodná pro použití s propan-butanem. Hadice nesmí být delší než 1,50 m.Chcete-li připojit plynovou hadici ke spotřebiči, musíte namontovat spojku na plynovou trubku spotřebiče. Spotřebič se dodává se dvěma spojkami, obě jsou určeny pro určité země: Pokud vaše země není v tabulce uvedena, použij e spojku splňující požadavky vašich národních norem.

pojKA Budete potřebovat klíč 19 mm a kňžový šroubovák. 1. Našroubujte spojku na plynovou hadici spotřebiče (A) adotáhněte ji klíčem 19 mm (B).2. Nasui’lte hadici na spojku (C) a dotáhněte sponu křížovýmšroubovákem (D).

pojKA Budete potřebovat klíč 22 mm a nastavitelný klič. 1. Našroubujte spojku na plynovou hadici spotřebiče (A) adotáhněte ji klíčem 22 mm (B).2. Našroubujte plynovou hadici na spojku (C) a dotáhněte jidvěma klíči. Podržte spojku klíčem 22 mm a otáčejte hadicínastavitelným klíčem (D).

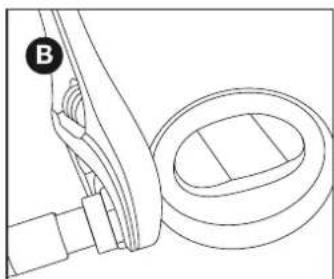

6.4 Připojení hadice a plynové nádoby k

regulátoru V závislosti na typu používaného regulátoru tlaku budete potřebovat kňzový šroubovák nebo nastavitelný klíč. 1. Připojte hadice k regulátoru tlaku. Postupujte jedním znásledujících způsobů:• Pokud je hadice vybavena sponami, nasui’lte hadici naregulátor a dotáhněte sponu křížovým šroubovákem (A).• Pokud je hadice vybavena šroubovací maticí,našroubujte hadici na regulátor a dotáhněte maticinastavitelným klíčem (B).2. Připojte regulátor tlaku k plynové nádobě. Postupujte jednímz následujících způsobů:• Pokud je regulátor vybaven šroubovací maticí,našroubujte jej otáčením po směru hodinových ručičekna plynovou nádobu a dotáhněte matici nastavitelnýmklíčem (C).• Pokud je regulátor vybaven šroubovacím závitem,našroubujte regulátor otáčením proti směru hodinovýchručiček na plynovou nádobu (D).Používejte pouze regulátory, které splňují normu EN 16129.

SpojkaSpojka ASpojka B Země

BE, CH, CZ, DK, ES, FI, GB, IE, IT, PT, SI179

6.5 Výměna plynové nádoby

1. i Uzavřete přívod plynu a nastavte všechny ovladače do

polohy OFF (Vypnuto).

2. Odpojte prázdnou plynovou nádobu a připojte plnou

3. Zkontrolujte nádobu, hadici a všechny přípojky, zda

nedochází k úniku plynu. Viz “7 Kontrola úniků plynu”. Upozornění: výměnu plynové nádoby je nutno vždy provádět mimo dosah všech zdrojů zapálení.

7 KONTROLA ÚNIKŮ PLYNU

7.1 Proč je nutné provádět kontrolu úniků

plynu? Propan a butan jsou plyny těžší než vzduch. V důsledku toho při úniku ze spotřebiče nestoupají výše. Obzvláště v bezvětrných dnech může netěsnosti způsobit shromaždbvání plynu ve spotřebiči a v jeho okolí. Takto nashromážděný plyn se může zažehnout a explodovat.

7.2 Kdy je nutné provádět kontrolu úniků

• Před prvním použitím nebo před použitím po dlouhodobém odstavení. Pokud vám spotřebič sestavoval váš prodejce, zkontrolujte rovněž možné úniky plynu.

• Při každé výměně součásti plynového systému.

• Alespoň jednou ročně, přednostně na počátku sezóny.

7.3 Bezpečnostní pokyny

• Umístěte spotřebič ve venkovním, dobře větraném prostředí. Zkontrolujte, zda v blízkosti spotřebiče nejsou žádné plameny nebo zdroje tepla.

• Nikdy nepoužívejte pro stanovení úniků plynu zapalovač nebo zápalky.

• Při kontrole úniků plynu nekuřte a nezapalujte hořáky.

7.4 Které materiály budu potřebovat?

Pro kontrolu úniků plynu budete potřebovat následující:

• Testovací kapalinu. Můžete použít již průmyslově vyráběný sprej na testování netěsností, nebo směs vody (50 %) a mýdla na nádobí (50 %).

• Nástroj pro testování netěsností, který se dodává se spotřebičem. Použij e jej pro nasátí testovací kapaliny a její nanesení na plynovou součást nebo spojení, které chcete zkontrolovat.

7.5 Kontrola úniků plynu

Pomocí testovací kapaliny nanesené na všechny plynové součásti a přípojky zkontrolujte případné úniky plynu. Pokud se na specific é součásti nebo přípojce vytvářejí bubliny, dochází k úniku plynu: Chcete-li zkontrolovat případné úniky plyny, postupujte následujícím způsobem:

1. Umístěte spotřebič do venkovního prostoru.

2. Připravte si nástroj na testování netěsnosti a testovací

kapalinu (sprej nebo směs vody/mýdla).

3. Otevřete víko a nastavte všechny ovladače do polohy OFF

4. Mírně otevřete přívod plynu. Jednou otočte ventil plynové

5. Odsajte malé množství testovací kapaliny pomocí

testovacího nástroje a naneste ji na plochu, kterou chcete zkontrolovat. Musíte zkontrolovat následující:

• Svary plynové nádoby (A)

• Spojení mezi tlakovou nádobou a regulátorem tlaku a mezi regulátorem tlaku a hadicí (C)

• Spojení mezi hadicí a spotřebičem (D) Regulátor tlaku a spojka se mohou odlišovat od těch, které jsou na obrázku.

6. Postupujte jedním z následujících způsobů:

• Pokud zjistíte netěsnost, pokračujte způsobem popsaným v” V případě úniku plynu”.

• Pokud žádný únik nezjistíte, uzavřete přívod plynu, opláchněte všechny součásti důkladně vodou a dobře je vysušte.

7.6 V případě úniku plynu

1. Uzavřete přívod plynu a provedte jeden z následujících

• Pokud zjistíte únik plynu z jednoho ze spojů, dotáhněte jej.

• Pokud zjistíte únik plynu z plynové nádoby nebo hadice, vyměňte tuto nádobu nebo hadici.

2. Znovu zkontrolujte spojení nebo součást, u které jste zjistili

3. Pokud únik nebyl odstraněn, kontaktujte prodejce

Barbecook. Nepoužívejte spotřebič, dokud není únik odstraněn. Seznam nejbližších prodejců Barbecook naleznete na webu www.barbecook.com.180 8 PŘÍPRAVA SPOTŘEBIČE NA POUŽITÍ

8.1 Před každým použitím

Před každým použitím spotřebiče se ujistěte o následujícím:

• Spotřebič je umístěn na vhodném místě. Viz “3.3 Vyberte vhodné umístěnr’.

• Plynová hadice nezadrhává o zem a nemůže se dostat do kontaktu s horkým povrchem nebo odkapávajícím tukem.

• Miska je čistá. Doporučujeme mísu po každém použití vyčistit. Viz “11.2 Čištění mísy”.

• Hořák a Venturiho trubice nejsou ucpány hnízdy hmyzu nebo pavučinami. Viz “11.3 Čištění hořáků a Venturiho trubic”.

• Hořáky jsou sestaveny správně. Venturiho trubice musí být umístěny nad otvory plynových ventilů. Pokud si chcete být naprosto jisti, že plynové spojení je správné, musíte před každým použitím zkontrolovat spotřebič, zda z něj neuchází plyn. Viz “7 Kontrola úniků plynu”.

8.2 Před prvním použitím (po dlouhé době)

Pokud používáte spotřebič poprvé, nebo po dlouhé době odstavení, musíte provést několik dodatečných kontrol:

• Ujistěte se, že jste si důkladně prostudovali všechny pokyny uvedené v této příručce (pouze před prvním použitím), porozuměli jim a provedli podle nich příslušné kontroly.

• Zkontrolujte spotřebič, zda z něj neuniká plyn. Viz “7 Kontrola úniků plynu”. Pokud vám spotřebič sestavoval váš prodejce, zkontrolujte rovněž možné úniky plynu.

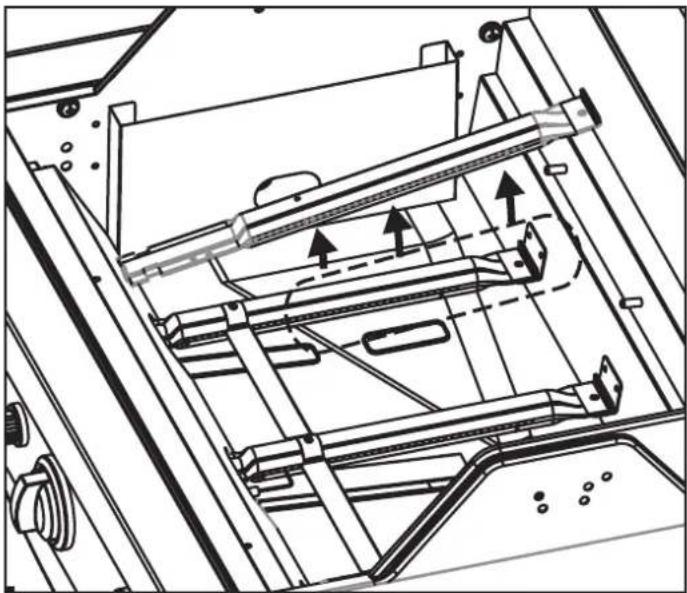

• Vyčistěte hořáky a Venturiho trubice (pouze před použitím po dlouhodobém odstavenQ. Viz “11.3 Čištění hořáků a Venturiho trubic”.

• Nechte spotřebič zahořet, než do něj vložíte první kousky potravin (pouze před prvním použitím). Viz “8.3 Zahoření spotřebiče”.

8.3 Zahoření spotřebiče

Zahořením spotřebiče před prvním použitím z něj odstraníte zbývající mastnotu. Postupujte následujícím způsobem:

1. Zapalte hlavní hořáky a nastavte jejich ovladače do polohy

HIGH (Vysoký). Viz “9.2 Zapálení hlavních hořáků”.

2. Uzavřete víko a nechte spotřebič 15 minut hořet. Na

spotřebič ještě nepokládejte žádné potraviny.

3. Po 15 minutách otevřete víko a ponechte spotřebič hořet

dalších 5 minut (ovladač je stále nastaven do polohy HIGH (Vysoký)).

4. Po 5 minutách je spotřebič připraven k použití. Nyní můžete

Chcete-li zapálit hořáky elektrickým zapalovačem, musíte do něj vložit baterii AA. Tato baterie není součástí dodávky zařízení. Pouzdro pro baterii zapalovače naleznete na ovládacím panelu spotřebiče.

9.1 Bezpečnostní pokyny

• Před zapálením spotřebiče provedla všechny kontroly uvedené v “8 Příprava spotřebiče na použitr’.

• Zkontrolujte, zda je víko při zapálení hořáku vždy otevřené.

• Při zapalování se nikdy neohýbejte přímo nad hořákem.

9.2 Zapálení hlavních hořáků

1. Otevřete víko a nastavte ovladače hlavních hořáků do

polohy OFF (Vypnuto).

2. Pokud není zapálen žádný jiný hořák, otevřete přívod plynu

a vyčkejte deset sekund. To umožní stabilizaci plynu.

3. Stiskněte tlačítko zapalovače, dokud neuslyšíte jiskry.

4. Podržte zapalovač a nastavte ovladač středního hořáku do

polohy HIGH (Vysoký). Vždy zapalujte jako první střední hořák, nikdy současně nezapalujte všechny hlavní hořáky.

5. Pokud se hořák po třech pokusech nezapálí, nastavte jeho

ovladač do polohy OFF (Vypnuto), uzavřete přívod plynu a vyčkejte 5 minut. To umožňuje nashromážděnému plynu uniknout.

6. Zkuste hořák znovu zapálit. Pokud se znovu nezapálí, zkuste

jej zapálit zápalkami nebo se informujte v “14 Odstraňování poruch” a stanovte příčinu problému.

7. Jakmile je hořák zapálen, zapalte všechny ostatní hořáky

nastavením jejich ovladačů do polohy HIGH (Vysoký).

1. Umístěte jednu zápalku do držáku.

2. Otevřete víko a nastavte ovladače hlavních hořáků do

polohy OFF (Vypnuto).

3. Pokud není zapálen žádný jiný hořák, otevřete přívod plynu

a vyčkejte deset sekund. To umožní stabilizaci plynu.

4. Zažehněte zápalku a podržte ji asi 13 mm od hořáku.181

5. Nastavte ovladač jednoho hořáku do polohy HIGH (Vysoký).

Na začátku vždy zažehněte pouze jeden hlavní hořák. Nikdy současně nezapalujte všechny hlavní hořáky.

6. Pokud se hořák do 5 sekund nezapálí, nastavte jeho ovladač

do polohy OFF (Vypnuto), uzavřete přívod plynu a vyčkejte 5 minut. To umožňuje nashromážděnému plynu uniknout.

7. Zkuste hořák znovu zapálit. Pokud se znovu nezapálí,

informujte se v “14 Odstraňování poruch” a stanovte příčinu problému.

8. Jakmile je hořák zapálen, zapalte všechny ostatní hořáky

nastavením jejich ovladačů do polohy HIGH (Vysoký).

3 Vypnutí hořáků Pokud již hořáky nebudete používat, můžete je vypnout. Postupujte následujícím způsobem:

1. Uzavřete přívod plynu.

2. Nastavte ovladače hořáků do polohy HIGH (Vysoký).

Nejprve se uzavřením přívodu plynu ujistěte, že ve spotřebiči nezbyl žádný plyn.

4 Znovuzažehnutí hořáků Pokud hořák během používání zhasne, postupujte následujícím způsobem:

1. Otevřete víko a uzavřete přívod plynu.

2. Nastavte všechny ovladač do polohy OFF (Vypnuto) a

vyčkejte 5 minut. To umožňuje nashromážděnému plynu uniknout.

3. Znovu zažehněte hořáky.

9.5 Kontrola plamenů

Při každém zažehnutí hořáku musíte zkontrolovat plameny. Dokonalý plamen je téměř úplně modrý, se žlutou špičkou. Občasné žluté plameny jsou normální a nejsou nijak š odlivé. Pokud s plamenem není něco v nepořádku, vyřešte problém jedním z následujících způsobů: LOW HIGH Pokud jsou plameny... Postupujte následujícím způsobem... Nízký a úplně žlutý Vyšší než mísa

1. Ihned uzavřete přívod plynu a

nastavte všechny ovladače do polohy OFF (Vypnuto).

2. Příčinu problému stanovte podle

pokynů v “14 Odstraňování poruch”. S největší pravděpodobností jsou ucpané Venturiho trubice.

1. Ihned uzavřete přívod plynu a

nastavte všechny ovladače do polohy OFF (Vypnuto).

2. Vyčkejte 5 minut a ponechte

nashromážděný plyn uniknout.

3. Znovu zažehněte hořáky.

4. Pokud problém přetrvává,

příčinu problému stanovte podle pokynů v “14 Odstraňování poruch”.182

10. UŽITEČNÉ TIPY A TRIKY

10.1 Předehřívání spotřebiče

Předehřátím spotřebiče zajišťujete, aby gril byl v okamžiku položení pokrmů na rošt dostatečně horký. Postupujte následujícím způsobem:

2. Uzavřete víko a nechte spotřebič 1 O minut v klidu.

3. Po 1 O minutách otevře víko a položte pokrmy na grilovací

4. Pokud nyní potřebujete pouze méně žáru, nastavte ovladače

10.2 Jak zabránit ulpívání pokrmů

Chcete-li zabránit pokrmům, aby ulpívaly ke grilu:

• Lehce potřete pokrm olejem, než jej položíte na gril. Můžete také potřít olejem samotný gril.

• Spotřebič předehřejte. Čím teplejší bude gril, když na něj položíte pokrm, tím méně bude pokrm ulpívat.

• Pokrmy neotáčejte příliš často. Nechte jej nejprve trochu prohřát.

10.3 Přímé a nepřímé grilování

V závislosti na typu pokrmu, který budete připravovat a na způsobu přípravy můžete grilovat přímo nebo nepřímo: Při grilování pod uzavřeným víkem vždy sledujte teploměr a ujistěte se, že spotřebič není příliš horký. Viz “10.5 Sledování teploty”.

10.4 Grilování s uzavřeným víkem

Uzavření víka při grilování má některé důležité výhody:

• Teplota grilu je vyšší a zůstává stálejší.

• Zkrátíte čas přípravy pokrmu a udržíte jej šťavnatější.

• Snížíte počet výskytů prudkého vzplanutí a uspoříte plyn. Při grilování pod uzavřeným víkem vždy sledujte teploměr a ujistěte se, že spotřebič není příliš horký. Viz “10.5 Sledování teploty”.

10.5 Sledování teploty

Váš spotřebič je vybaven výkonnými hořáky, takže se může rychle zahřát a udržovat teplotu na stálé hodnotě. Při grilování s uzavřeným víkem je nutné se ujistit, že spotřebič se příliš nerozžhaví. Sledujte teploměr na víku a vezměte v úvahu následující pokyny:

• Normální teplota přípravy pokrmů je asi 210 °C. Při vyšších teplotách se může vznítit odkapávající a nashromážděný tuk.

• Teplota by nikdy neměla překročit hodnotu 300 °c po dobu delší než pět minut. Mohlo by dojít k poškození a deformování spotřebiče. Pokud bude spotřebič příliš horký, nechte jej vychladnout otevřením víka a nastavením hořáků na nižší výkon.

Použití pro... Žhavější Přední Grilování jemných potravin (krevety, ryby .... ) Příprava pokrmů vyžadujících delší dobu přípravy (například klobásy, kuřecí stehýnka ... ) Střed Horká? Horká Zóna Nejžhavější Zadní Prudké opékání masa a zeleniny183 Topné zóny můžete také vytvořit tak, že budete experimentovat s výkonem jednotlivých hořáků. Můžete například nastavit hořák na nejnižší výkon a použít zónu nad tímto hořákem pro jemné potraviny nebo takové, jejichž příprava vyžaduje delší dobu.

10.7 Ochrana před prudkým vzplanutím

Během grilování je občasné prudké vzplanutí normální. Příliš časté prudké vzplanutí však zvyšuje teplotu spotřebiče a může způsobit zažehnutí nashromážděného tuku. Jak zabránit prudkým vzplanutím:

• Před grilováním zkontrolujte, zda je miska čistá. Doporučujeme mísu po každém použití vyčistit. Viz “11.2 Čištění mísy”.

• Pravidelně kontrolujte, zda není ucpaný vypouštěcí otvor pro odvod tuku a zda není naplněný odkapový tác nebo miska tuku.

• Při grilování tučného masa odřízněte nadbytečný tuk, uzavřete víko a nastavte hořáky na střední nebo nízký plamen.

Po každém grilování doporučujeme očistit gril čističem Barbecook. K čištění grilu lze rovněž použít jemný prostředek na mytí nádobí nebo uhličitan sodný. K čištění grilu v žádném případě nepoužívejte čističe trub.

Po každém grilování doporučujeme očistit mísu čističem Barbecook.

11.3 Čištění hořáků a Venturiho trubic

roč musíte čistit hořáKy

V hořácích a Venturiho trubicích mohou pavouci a hmyz vytvořit sítě nebo hnízda. To může ucpat přívod plynu do hořáků. V důsledku toho:

• Nemůžete hořáky zažehnout. Pokud se vám podaří je přesto zažehnout, budou produkovat pouze žluté, kouřivé plameny.

• Plyn může začít hořet vně Venturiho trubic, u ovladačů. Takové plameny se nazývají zpětné záblesky a mohou způsobit těžká zranění a poškození majetku. Škody způsobené ucpanými hořáky a Venturiho trubicemi jsou považovány za neodpovídající údržbu a nejsou proto kryty zárukou.

musíte čistit hořáKy

Hořáky a Venturiho trubice svého spotřebiče musíte čistit v následujících případech:

• Před prvním použitím po dlouhodobém odstavení.

• Alespoň dvakrát ročně, z čehož jednou na počátku sezóny.

1. Demontujte hořáky ze spotřebiče, jak je znázorněno na obrázcích.

Pokud si povšimnete, že je hořák poškozen, musíte jej vyměnit.

2. Vyčistěte hořáky a Venturiho trubice malým kartáčem

nebo po domácku zhotoveným čističem trubky (rozložená kancelářská sponka, kartáč na trubky ... ).

3. Hořáky uložte zpět. Zkontrolujte, zda jsou Venturiho trubice

umístěny nad otvory plynových ventilů.

11.4 Údržba součástí opatřených ochrannou

vrstvou emailu, chromu nebo práškového laku nebo z nerezové oceli Spotřebič je tvořen smaltovanými součástmi, součástmi z nerezové oceli, chromovanými nebo práškovým lakem chráněnými součástmi. Každý materiál musí být udržován odlišným způsobem: Zabraňte kontaktu s chlórem, solí nebo železem, vyhnete se tak vytváření rzi na nerezové oceli. Doporučujeme nepoužívat spotřebič v blízkosti pobřeží, železničních tratí nebo bazénů. Škody způsobené nedodržením následujících pokynů jsou považovány za neodpovídající údržbu a nejsou proto kryty zárukou. Pod rozloženým pohledem na spotřebič (druhá část příručky) naleznete seznam všech součástí, ze kterých je zařízení sestaveno. Tento seznam zahrnuje symbol stanovující materiál každé součásti, takže jej můžete použít k ověření způsobu údržby specific é součásti. Seznam součástí používá následující symboly:

11.5 Uskladnění spotřebiče

Pokud nepoužíváte spotřebič po delší dobu, uložte jej na suchém místě. Před uložením spotřebiče:

• Odpojte plynovou nádobu. Nikdy neskladujte spotřebič ve vnitřním prostředí (ani v garáži nebo přístřešku), pokud je připojen k plynové nádobě.

• Vyčistěte hořáky a grily, otřete je olejem a zabalte je do papíru.

• Zakryjte spotřebič krytem Barbecook. Zaregistrujte svůj spotřebič na webu www.barbecook.com, kde jsou také informace o tom, který kryt budete potřebovat.

11.6 Uložení plynových nádob

Tyto pokyny platí pro prázdné i plné plynové nádoby.

• Plynové nádoby vždy skladujte venku, v dobře větraném prostředí. Ujistěte se, že nejsou vystaveny působení nadměrného tepla nebo přímému slunečnímu světlu.

• Nikdy plynovou nádobu v neskladujte na místě, které by mohlo být velmi horké (například ve vozidle, na lodi atd .... ).

• Nikdy neukládejte plynovou nádobu do skříně vašeho spotřebiče.

• Nikdy náhradní plynovou nádobu neumísfujte do blízkosti používaného spotřebiče.

• Plynové nádoby vždy skladujte mimo dosah dětí.

• Plynové nádoby vždy skladujte a přepravujte ve vzpřímené poloze.

11.7 Objednávání náhradních součástí

Díly, které jsou přímo vystaveny ohni nebo intenzivnímu žáru, je nutno čas od času vyměnit. Pokyny pro objednání náhradního dílu:

1. Vyhledejte referenční číslo potřebného dílu. Seznam všech

referenčních čísel najdete pod podrobnými schématy v druhé části tohoto návodu nebo na webu www.barbecook.com. Pokud jste zaregistrovali vaše zařízení online, budete automaticky přesměrováni na správný seznam na vašem účtu MyBarbecook. Zde máte možnost objednávat náhradní díly online.

2. Objednejte náhradní díl na webu www.barbecook.com

nebo u vašeho prodejce. Díly v záruce lze objednat pouze u vašeho prodejce. 12 ZÁRUKA 12.1Co je kryto Váš spotřebič se dodává se zárukou po dobu dvou let, počínaje dnem nákupu. Tato záruka kryje všechny výrobní závady za následujících předpokladů:

• Spotřebič jste používali, smontovali a udržovali podle pokynů v této příručce. Poškození způsobené zneužitím, nesprávnou montáží nebo nepřiměřenou údržbou nejsou považovány za výrobní vady.

• Můžete předložit stvrzenkou o koupi a jedinečné sériové číslo svého spotřebiče. Toto sériové číslo začíná písmenem G, které je následované 15 číslicemi. Naleznete jej na tomto místě:

• V této příručce a v přiložené stručné referenční příručce.

• Na obalu spotřebiče.

• Na vnitřní straně dolního předního panelu.

• Oddělení kvality Barbecook ověřuje, že součásti jsou vadné a že se ukázaly vadnými při normálním použití, správné montáži a přiměřené údržbě. Pokud jedna z výše uvedených podmínek není splněna, nemůže si jakoukoliv záruku nárokovat. Ve všech případech je záruka omezena na opravu nebo výměnu vadné součásti. Materiál Jak udržovat tento materiál Nerezová ocel a chrom Smalt Práškový lak

• Nepoužívejte agresivní, abrazivní nebo kov obsahující čisticí prostředky.

• Používejte jemné čisticí prostředky a nechte je na oceli nějakou dobu působit.

• Používejte měkkou houbu nebo tkaninu.

• Po čištění důkladně opláchněte a před uskladněním vysušte.

• Nepoužívejte ostré předměty a neklepejte na tvrdý povrch.

• Zabraňte kontaktu se studenými kapalinami, dokud je spotřebič stále horký.

• Používejte kovové houby a abrazivní čisticí prostředky.

• Nepoužívejte ostré předměty. Používejte jemný čisticí prostředek, měkkou houbu nebo tkaninu.

• Po čištění důkladně opláchněte a před uskladněním vysušte. Symbol Materiál Smalt Nerezová ocel Chrom Práškový lak185

Následující škody a vady nejsou záruku kryty:

• Normální opotřebování (koroze, deformace, odbarvení. .. ) součástí, které jsou přímo vystaveny působení ohně nebo intenzivního tepla. Je normální, že tyto součásti budou občas potřebovat výměnu.

• Vizuální nepravidelnosti jsou běžné v důsledku výrobního procesu. Tyto nepravidelnosti nejsou považovány za výrobní vady.

• Všechny škody způsobené nepřiměřenou údržbou, nesprávným skladováním, montáží nebo změnami provedenými na předem sestavených součástech.

• Všechny škody způsobené zneužitím a nesprávným použitím spotřebiče (nepoužívání podle pokynů této příručky, používání pro komerční účely ... ).

• Všechny následné škody způsobené neopatrným nebo nesprávným použitím spotřebiče.

• Koroze nebo odbarvení způsobené externími vlivy, použití agresivních čisticích prostředků, působení chlóru .... Tato poškození nejsou považovány za výrobní vady. 13 TECHNICKÉ ÚDAJE

Typový štítek uvádí všechny technické údaje vašeho spotřebiče. Naleznete jej na tomto místě:

• V druhé části této příručky.

• Na vnitřní straně dolního předního panelu.

Problém Pravděpodobná příčina Řešení

• Přívod plynu není otevřen

• Venturiho trubice nejsou umístěny na otvorech plynových ventilO

• Otvory hořákO jsou ucpané

• Plynová nádoba je (téměř) prázdná

• Regulátor tlaku není připojen přímo k tlakové nádobě nebo hadici Jisté teplotní rozdíly jsou normální, viz “1. 7 Optimální využití žáru” a “10.6 Využití výhod topných zón”. Pravděpodobné příčiny pro vysoké teplotní rozdíly:

• Spotřebič není předehřát

• Potraviny jsou příliš tučné

• Vypouštěcí otvor tuku je ucpaný, tuk v míse nebo tuk na hořácích

• Příliš vysoká teplota

• Hořáky nebo Venturiho trubice jsou ucpané

• Spotřebič je připojen k butanu Nedostatečný žár Žár není rozdělen rovnoměrně po povrchu grilu Nadměrné t eplot nebo náhlá vzplanutí Žluté plameny

• Otevřete přívod plynu

• Umístěte Venturiho trubice na otvory plynových ventilO

• Vyčistěte otvory hořáku nebo horáky vyměi’ite

• Vyměňte plynové hořáky

• Znovu připojte regulátor tlaku k nádobě nebo hadici

• Předehřejte spotřebič

• Odřízněte nadbytečný tuk nebo nastavte hořáky na nízký výkon

• Vyčistěte vypouštěcí otvory tuku, misky a hořáky

• Nastavte hořáky na nižší teplotu nebo grilujte pokrmy nepřímo

• Vyčistěte hořáky a Venturiho trubice

• Připojte spotřebič k propanu pomocí vhodného regulátoru tlaku

• Hořáky nebo Venturiho trubice jsou ucpané

• Plynová nádoba je (téměř) prázdná

• Tuk v míse nebo na hořácích

• Nová (plná) plynová nádoba

• Plynová tryska, Venturiho trubice nebo hořák jsou znečištěny Zpětné záblesky (plameny vně Venturiho trubic/na ovladačích hořáku) Plameny jsou vyšší než okr

mísy Regulátor tlaku hučí Hořák píská, když je nastaven na LOW (Nízký výkon).

• Uzavřete přívod plynu a nastavte hořáky do polohy OFF (Vypnuto).

• Ponechte spotřebiče vychladnout.

• Vyčistěte hořáky a Venturiho trubice

• Nasměrujte spotřebič zadní stranou proti větru

• Vyměňte plynové hořáky

• Vyčistěte mísu a hořáky

• Nejedná se o nebezpečí nebo závadu. Po chvíli by se mělo automaticky zastavit.

• Vyčistěte plynovou trysku, Venturiho trubice a hořák

• Hořák je ucpaný, propíchnutý nebo zkorodovaný Neúplný plamen

• Vyčistěte nebo vyměňte hořák186 Problém Pravděpodobná příčina Řešení

• Hořák nebo Venturiho trubice je ucpaná

• Není nainstalovaná baterie, nebo je nainstalovaná nespr ávně

• Střední hořák není zapálen jako první

• Kabeláž zapalovače není správně namontována

• Není nainstalovaná baterie, nebo je nainstalovaná nesprávně

• Tlačítko zapalovače není sestaveno správně

• Vadný generátor jisker Nelze zapálit hořák (pomocí zapalovače nebo zápalek) Nelze zapálit hořák pomocí zapalovače Při stisknutí zapalovače nevznikají žádné jiskry ani zvuky

• Vyčistěte hořák a Venturiho trubici

• Otevřete přívod plynu a stiskněte bezpečnostní ovladač na regulátoru tlaku (není k dispozici na všech regulátorech tlaku)

• (Znovu)nainstalujte baterii, se správně umíst ěnými svorkami

• Jako první zapalte střední hořák

• Zkontrolujte a znovu sestavte všechna spojení zapalovače

• (Znovu)nainstalujte baterii, se správně umístěnými svorkami

• Znovu sestavte tlačítko zapalovače

• Vyměňte generátor jisker

• Téměř vybitá baterie

• Hořák a elektroda jsou příliš daleko od sebe Vyskytují se jiskry, které nepocházejí z hořáků Jiskry jsou generovány, avšak nikoliv na všech elektrodách nebo nejsou dostatečně výkonné Při stisknutí zapalovače je slyšet pouze zvuk (žádné jiskry)

• Připojte generátor jisker a elektrody

• Vysušte elektrody papírovými utěrkami nebo je

• Připojte generátor jisker a elektrody

2. Vyčistěte hořáky a Venturiho trubice malým kartáčem

nebo po domácku zhotoveným čističem trubky (rozložená kancelářská sponka, kartáč na trubky ... ).

3. Hořáky uložte zpět. Zkontrolujte, zda jsou Venturiho trubice

umístěny nad otvory plynových ventilů.

• Nikdy neskladujte plynové flaše (ani náh adné) v úložnom priestore spotrebiča.

• Pred použitím spotrebiča si prečítajte návod na použitie.

5.1 Bezpečnostné pokyny

6.2 Bezpečnostné pokyny

7.3 Bezpečnostné pokyny

8.1 Pred každým použitím

Pri každom použití spotrebiča skontrolujte nasledovné:

1. Zapálte hlavné horáky a nastavte ich na vysoký výkon

9.1 Bezpečnostné pokyny

plynu a počkajte 1 O sekúnd. Tým sa plyn stabilizuje.

3. Stlačte tlačidlo zapalbvača a držte, kým nebudete počuť

7. Po zapálení horáku zapálte ostatné horáky nastavením

plynu a počkajte 1 O sekúnd. Tým sa plyn stabilizuje.

5. Nastavte ovládač horáka do polohy HIGH.

8. Po zapálení horáku zapálte ostatné horáky nastavením

Ak už horáky nepoužívate, zhasnite ich. Postupujte nasledovne:

1. Zatvorte prív od plynu.

2. Nastavte ovládače horákov do polohy OFF.

Tým unikne nahromadený plyn.

1. Zapálle hlavné horák(y) a nastavte ich na vysoký výkon

Aby ste zabránili prilepeniu jedla ku grilu:

10.4 Grilovanie so zavretým vekom

• Nikdy neskladujte plynové flaše (ani náh adné) v úložnom priestore spotrebiča.

• Nikdy neskladujte náhradné plynové flaše v blíz osti spotrebiča, ktorý je v prevádzke.

• Plynové flaše skladuj e vždy mimo dosahu detí.

• Po vyčistení dôkladne opláchnite a pred uskladnením dôkladne osušte.

• Nepoužívajte ostré predmety a vyhnite sa úderom o tvrdý povrch.

• Zabráňte kontaktu horúceho materiálu s chladnou kvapalinou.

• Vyčistite trysku, Venturiho trubicu a horák.

• Vymeňte generátor iskier.

• Chybný generátor iskier.
