GEBRUIKSAANWIJZING HWC440G SAMSUNG

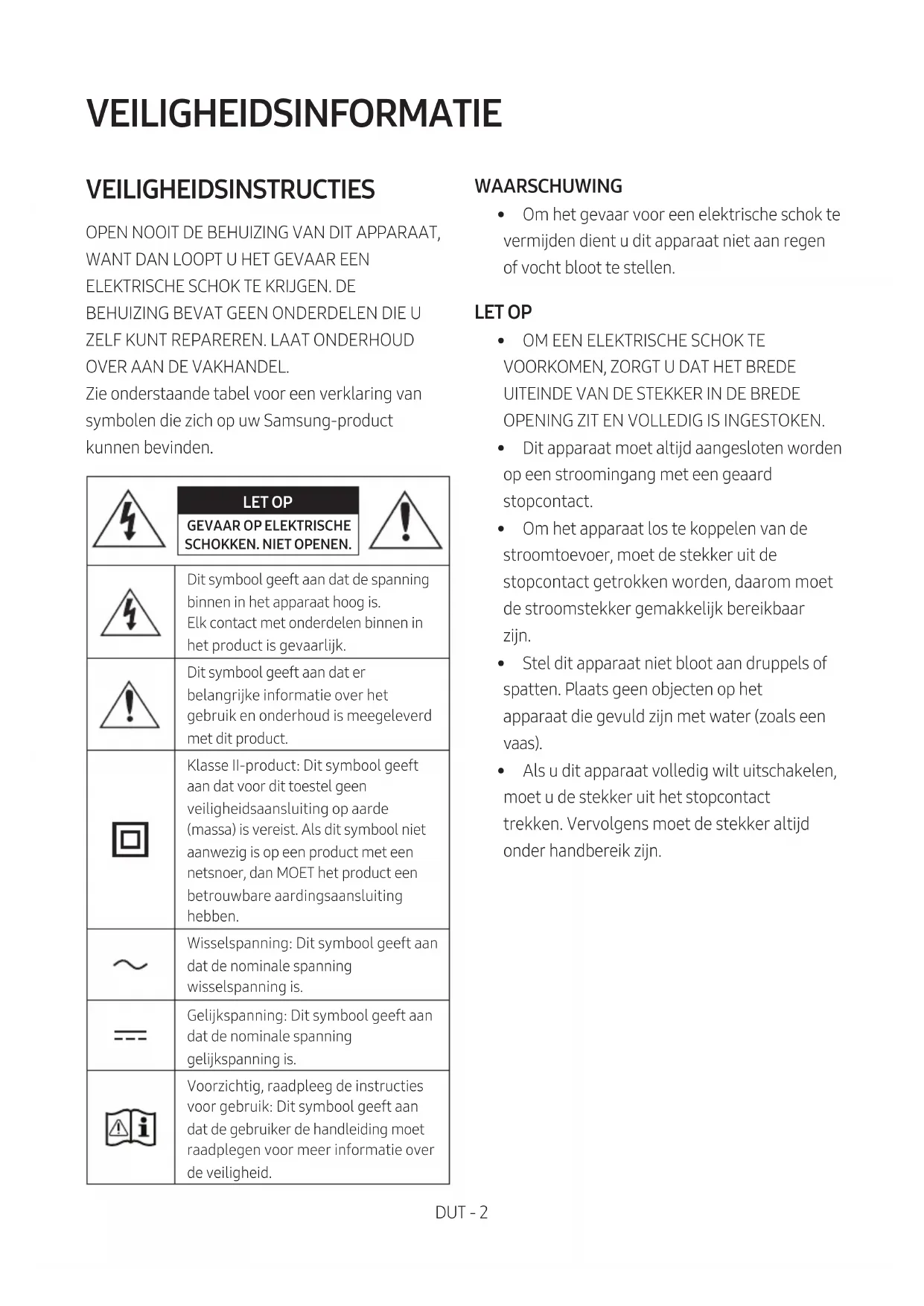

OVER AAN DE VAKHANDEL. Zie onderstaande tabel voor een verklaring van symbolen die zich op uw Samsung-product kunnen bevinden. LET OP GEVAAR OP ELEKTRISCHE SCHOKKEN. NIET OPENEN.Dit symbool geeft aan dat de spanning binnen in het apparaat hoog is. Elk contact met onderdelen binnen in het product is gevaarlijk.Dit symbool geeft aan dat er belangrijke informatie over het gebruik en onderhoud is meegeleverd met dit product.Klasse II-product: Dit symbool geeft aan dat voor dit toestel geen veiligheidsaansluiting op aarde (massa) is vereist. Als dit symbool niet aanwezig is op een product met een netsnoer, dan MOET het product een betrouwbare aardingsaansluiting hebben.Wisselspanning: Dit symbool geeft aan dat de nominale spanning wisselspanning is.Gelijkspanning: Dit symbool geeft aan dat de nominale spanning gelijkspanning is.Voorzichtig, raadpleeg de instructies voor gebruik: Dit symbool geeft aan dat de gebruiker de handleiding moet raadplegen voor meer informatie over de veiligheid. WAARSCHUWING

• Om het gevaar voor een elektrische schok te vermijden dient u dit apparaat niet aan regen of vocht bloot te stellen. LET OP

• Dit apparaat moet altijd aangesloten worden op een stroomingang met een geaard stopcontact.

• Om het apparaat los te koppelen van de stroomtoevoer, moet de stekker uit de stopcontact getrokken worden, daarom moet de stroomstekker gemakkelijk bereikbaar zijn.

• Stel dit apparaat niet bloot aan druppels of spatten. Plaats geen objecten op het apparaat die gevuld zijn met water (zoals een vaas).

• Als u dit apparaat volledig wilt uitschakelen, moet u de stekker uit het stopcontact trekken. Vervolgens moet de stekker altijd onder handbereik zijn.DUT - 3 VOORZORGSMAATREGELEN

1. Zorg ervoor dat de wisselstroomvoorziening

in uw huis voldoet aan de stroomvereisten die zijn vermeld op het identicatie-etiket op de onderkant van het product. Plaats de speler horizontaal op een geschikte ondergrond (meubelstuk) met genoeg ruimte er omheen voor ventilatie 7 -10 cm. Zorg dat de ventilatieopeningen niet worden geblokkeerd. Plaats het apparaat niet op versterkers of andere apparaten die warm kunnen worden. Dit apparaat is bedoeld voor continu gebruik. Om het toestel volledig uit te schakelen, trekt u de stekker uit het stopcontact. Haal de stekker van het toestel uit het stopcontact als u het een lange tijd niet gaat gebruiken.

2. Haal bij onweer de stekker uit het

stopcontact. Bliksem kan spanningspieken veroorzaken waardoor het apparaat beschadigd kan raken.

3. Stel het apparaat niet bloot aan direct

zonlicht of andere warmtebronnen. Dit kan oververhitting veroorzaken en ertoe leiden dat het apparaat niet goed functioneert.

4. Bescherm het product tegen vocht (bijv.

vazen) en overmatige warmte (bijv. een open haard) of tegen apparatuur die sterke magnetische of elektrische velden veroorzaakt. Haal de stekker uit het stopcontact wanneer het apparaat niet goed functioneert. Dit product is niet bedoeld voor industrieel gebruik. Dit product is uitsluitend bestemd voor particulier gebruik. Wanneer het product of een schijf bij een lage temperatuur wordt bewaard, kan condensatie optreden. Als u het apparaat in de winter verplaatst, wacht u ongeveer 2 uur totdat het apparaat weer op kamertemperatuur is voordat u deze gaat gebruiken.

5. De batterijen die in dit product worden

gebruikt, bevatten chemicaliën die schadelijk zijn voor het milieu. Gooi batterijen niet met het gewone huisvuil weg. Werp de batterijen niet in het vuur. De batterijen mogen niet worden kortgesloten, gedemonteerd of oververhit. LET OP : Bij incorrecte plaatsing van de batterijen bestaat ontplofngsgevaar. Vervang batterijen alleen door andere van hetzelfde type.DUT - 4 INHOUD 01 De Componenten Controleren 6 02 Productenoverzicht 7 Voorste paneel/Bovenpaneel van de Soundbar ------------------------- 7 Onderpaneel van de Soundbar ------------------------- 8 03 De Afstandsbediening Gebruiken 9 Batterijen plaatsen vóór het gebruik van de afstandsbediening (AAA-batterijen X 2) ------------------------- 9 Hoe de afstandsbediening gebruiken

De verborgen knoppen gebruiken (knoppen met meer dan een functie)

Uitvoerspecicaties voor de verschillende geluidseffecten

Het volume van de Soundbar wijzigen met de afstandsbediening van de tv

04 De Soundbar Aansluiten 15 De elektriciteit aansluiten

De Soundbar op de subwoofer aansluiten

De draadloze set voor luidspreker achter van Samsung met uw Soundbar verbinden

05 Een bekabelde verbinding naar de TV gebruiken 19 Verbinden met een optische kabel

06 Een draadloze verbinding naar de TV gebruiken 20 Een tv verbinden via Bluetooth

20DUT - 5 07 Verbinden met een Extern Apparaat 22 Verbinden met een optische kabel

08 Een USB-opslagapparaat aansluiten 23 09 Een Mobiel Apparaat Verbinden 25 Verbinden via Bluetooth

10 De Wandmontage Installeren 28 Voorzorgsmaatregelen bij de installatie

Componenten voor muurmontage

11 De Soundbar plaatsen op een TV-voet 30 12 Software-Update 31 Updateprocedure

Als UPDATE niet wordt weergegeven

• Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)

• Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum van Samsung of de klantenservice van Samsung.

• De accessoires kunnen er lichtjes anders uitzien dan de bovenstaande illustraties.

• Ontwerp en specicaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.DUT - 7

PRODUCTENOVERZICHT Voorste paneel/Bovenpaneel van de Soundbar Bovenpaneel

(Aan/Uit) -knop Schakelt de stroom in en uit.

• Functie Auto Power Down De eenheid wordt automatisch uitgezet in de volgende situaties. – Modus D.IN / BT / USB: Als er 18 minuten geen audiosignaal is.

(Volume)-knop Stelt het volume bij.

• Na bijstelling verschijnt het volumeniveau op het voorste scherm van de Soundbar.

(Bron)-knop Selecteert de invoermodus van de bron. Invoermodus Scherm Optische digitale invoer D.IN BLUETOOTH-modus BT USB-modus USB

• Om de ‘BT PAIRING’-modus in te schakelen, verander de bron naar ‘BT’-modus in status ‘BT READY’ en houd vervolgens de knop (Bron) meer dan 5 seconden ingedrukt.

• Wanneer u de stekker in het stopcontact steekt, zal de aan/uit-toets binnen 4 tot 6 seconden werken.

• Wanneer u dit apparaat inschakelt, is er een vertraging van 4 tot 5 seconden voordat er geluid wordt weergegeven.

• Als u alleen het geluid van de Soundbar wilt horen, moet u de luidsprekers van de televisie uitschakelen in het audio-instellingsmenu van uw televisie. Raadpleeg de handleiding voor de TV die met uw televisie is meegeleverd.DUT - 8 Onderpaneel van de Soundbar POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)

POWER Sluit de stroomkabel van de Soundbar aan op het stopcontact.

DIGITAL AUDIO IN (OPTICAL) Sluit aan op de digitale (optische) uitgang van een extern apparaat.

USB (5V 0.5A) Sluit hier een USB-apparaat aan om muziekbestanden op het USB-apparaat af te spelen via de Soundbar.

• Als u het stroomsnoer uit het stopcontact wilt halen, trek dan aan de stekker. Trek niet aan de kabel.

• Steek de stekker van deze eenheid of andere onderdelen pas in een stopcontact als alle componenten zijn aangesloten.DUT - 9

03 DE AFSTANDSBEDIENING GEBRUIKEN

Batterijen plaatsen vóór het gebruik van de afstandsbediening (AAA-batterijen X 2) Schuif de achterklep in de richting van de pijl tot deze volledig is verwijderd. Plaats 2 AAA-batterijen (1,5 V) met de juiste oriëntatie. Schuif de achterklep terug op zijn plaats. Hoe de afstandsbediening gebruiken SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Bron Druk hierop om een met de Soundbar verbonden bron te selecteren.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Geluid dempen Druk op de (Geluid dempen) -knop om het geluid te dempen. Druk opnieuw op de knop om het geluid niet meer te dempen.

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Door op de knop te drukken kunt u het volume van elke luidspreker aanpassen.

• Druk op de knop om VIRTUAL CENTER LEVEL te selecteren en gebruik vervolgens de knoppen Omhoog/Omlaag om het volume in te stellen tussen -6 en +6.

• Als de luidsprekers achter (afzonderlijk verkrijgbaar) zijn aangesloten, wordt de instelling REAR LEVEL ondersteund. Gebruik de knoppen Omhoog/Omlaag om het volume van de REAR LEVEL in te stellen tussen -6 en +6.

VOL WOOFER SOUNDMODEPAIR Omhoog/ Omlaag/ Links/Rechts Druk op de aangegeven zones om Omhoog/Omlaag/Links/ Rechts te selecteren. Druk op Omhoog/Omlaag/Links/Rechts op de knop om functies te selecteren of in te stellen.

• Herhalen Om de herhaalfunctie in ‘USB’-modus te gebruiken, drukt u op de Omhoog-knop.

• Muziek overslaan Druk op de Rechts-knop als u het volgende muziekbestand wilt selecteren. Druk op de Links-knop als u het vorige muziekbestand wilt selecteren.

• ID SET Houd de knop Omhoog gedurende 5 seconden ingedrukt om de ID SET te voltooien (bij het verbinden met een draadloze subwoofer of draadloze luidsprekers achter).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Geluidsregeling Door op de knop te drukken kunt u de audiofunctie instellen. De gewenste instellingen kunnen worden aangepast met de knoppen Omhoog/Omlaag. AUDIO SYNC VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF – AUDIO SYNC Als de video en audio tussen de TV en uw Soundbar niet is gesynchroniseerd, drukt u op de knop (Geluidsregeling), selecteert u AUDIO SYNC en stelt u de audiovertraging in tussen 0~300 milliseconden door gebruik te maken van de knoppen Omhoog/Omlaag. (Niet beschikbaar in ‘USB’- of ‘BT’-modus.)

– VOICE ENHANCE ON/OFF

Met deze modus kunt u beter luisteren naar gesproken dialogen in lms en op tv.

Deze modus is geoptimaliseerd om ‘s avonds te kijken waarbij de instellingen zijn aangepast om het volume te verminderen maar de dialogen goed te kunnen horen.

• De audiofuncties VOICE ENHANCE en NIGHT MODE kunnen ON/OFF worden gezet met de knoppen Omhoog/Omlaag.

• Houd de (Geluidsregeling)-knop ongeveer 5 seconden ingedrukt om het geluid voor elke frequentieband aan te passen. U kunt 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz en 10 kHz kiezen met de Links/Rechts-knoppen en elk daarvan kan worden ingesteld tussen -6 en +6 met de Omhoog/Omlaag-knoppen. (Controleer of de Geluidsmodus is ingesteld op “STANDARD”)DUT - 11

SOUND MODE WOOFER TONE CONTROL CH LEVEL Bluetooth PAIR Druk op de PAIR-knop. ‘BT PAIRING’ verschijnt op het scherm van de Soundbar. U kunt in deze modus de Soundbar verbinden met een nieuw Bluetooth-apparaat door de Soundbar te selecteren in de zoeklijst van het Bluetooth-apparaat.

Afspelen/ Pauzeren VOL WOOFER SOUNDMODEPAIR Druk op de p-knop om een muziekbestand tijdelijk te pauzeren. Als u nogmaals op de knop drukt, wordt het afspelen van het muziekbestand hervat.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Info Als u deze knop indrukt, verschijnt er informatie over elke modus. (Zie pagina 7.)

SOUND MODE WOOFER TONE CONTROL CH LEVEL SOUND MODE Door op de knop te drukken kunt u de gewenste geluidsmodus selecteren. SURROUND SOUND GAME DTS VIRTUAL:X STANDARD – SURROUND SOUND Biedt een breder geluidsveld dan standaard. – GAME Biedt stereoscopisch geluid voor levensechte actie tijdens het gamen.

Meeslepend 3D-geluid vanaf elke inhoud. – STANDARD Voert het originele geluid uit.

• DRC (Dynamic Range Control) Hiermee kunt u het dynamische bereik voor het geluid instellen op Dolby Digital- nummers. Houd de knop SOUND MODE langer dan 5 seconden ingedrukt terwijl de Soundbar is uitgeschakeld om DRC (Dynamic Range Control) in of uit te schakelen. Als de DRC is ingeschakeld, wordt hard geluid verminderd. (Het geluid kan worden vervormd.)

• Bluetooth Power Deze functie schakelt de Soundbar automatisch in wanneer hij een verbindingsverzoek ontvangt van een eerder verbonden tv of Bluetooth-apparaat. De instelling is standaard Aan. – Houd de knop SOUND MODE langer dan 5 seconden ingedrukt terwijl de Soundbar is ingeschakeld om de functie Bluetooth Power uit te schakelen.DUT - 12

SOUND MODE WOOFER TONE CONTROL CH LEVEL TONE CONTROL Door op de knop te drukken kunt u het volume van de hoge of lage tonen aanpassen.

• Druk op de knop om TREBLE of BASS te selecteren en gebruik vervolgens de knoppen Omhoog/Omlaag om het volume in te stellen tussen -6 en +6.DUT - 13 De verborgen knoppen gebruiken (knoppen met meer dan een functie) Verborgen knop Referentiepagina Knop op afstandsbediening Functie WOOFER (Omhoog) Afstandsbediening van uw TV aan/uit (Standby) Pagina 14 Links TV Connect aan/uit (BT gereed) Pagina 21 Omhoog ID SET Pagina 10 (Geluidsregeling) 7 Band EQ (5 seconden ingedrukt houden) Pagina 10 Resetten (10 seconden ingedrukt houden) Pagina 31 SOUND MODE DRC ON/OFF (Standby) Pagina 11 Bluetooth Power Pagina 11 Uitvoerspecicatiesvoordeverschillendegeluidseffecten Effect Invoer Uitvoer Zonder de kit met de draadloze achterluidspreker Met de kit met de draadloze achterluidspreker SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• De kit met de draadloze achterluidspreker van Samsung is afzonderlijk verkrijgbaar. Om een kit aan te schaffen, neemt u contact op met de leverancier waarbij u de Soundbar hebt gekocht.DUT - 14 Het volume van de Soundbar wijzigen met de afstandsbediening van de tv Wijzig het volume van de Soundbar met de afstandsbediening van de tv.

• Deze functie kan alleen worden gebruikt met IR-afstandsbedieningen. Bluetooth- afstandsbedieningen (afstandsbedieningen die moeten worden gekoppeld) worden niet ondersteund.

• Zet de tv-luidspreker op Ext. luidspreker om deze functie te gebruiken.

• Fabrikanten ondersteunen deze functie: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Zet de Soundbar uit.

2. Druk gedurende 5 seconden op de knop WOOFER .

Elke keer dat u gedurende 5 seconden op de knop WOOFER drukt, schakelt de modus om in deze volgorde: “OFF-TV REMOTE” (standaardmodus), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”. Knop op afstandsbediening Scherm Status SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec (standaardmodus) OFF-TV REMOTE Schakel de afstandsbediening van de tv uit. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec SAMSUNG-TV REMOTE Schakel de IR-afstandsbediening van een Samsung-tv in. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec ALL-TV REMOTE Schakel de IR-afstandsbediening van een tv van derden in.DUT - 15

04 DE SOUNDBAR AANSLUITEN

De elektriciteit aansluiten Gebruik de stroomcomponenten om de Subwoofer en Soundbar op een stopcontact aan te sluiten in deze volgorde:

1. Sluit het netsnoer aan op de Subwoofer.

2. Sluit het netsnoer aan op de Soundbar.

Raadpleeg de onderstaande illustraties.

• Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar) Achterkant van Subwoofer Netsnoer De elektriciteit aansluiten Onderkant van de hoofdeenheid van de Soundbar De elektriciteit aansluiten Netsnoer POWER POWER USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A)

(OPTICAL) POWER POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)DUT - 16 De Soundbar op de subwoofer aansluiten Wanneer de subwoofer is aangesloten, geniet u van rijke lage tonen. Automatische verbinding tussen de subwoofer en de Soundbar Wanneer u de stroom inschakelt nadat u de stroomkabels op de Soundbar en subwoofer hebt aangesloten, wordt de subwoofer automatisch verbonden met de Soundbar.

• Wanneer de automatische koppeling is voltooid, gaat het blauwe indicatorlampje aan de achterkant van de subwoofer branden. LED-indicatielampjes achteraan de subwoofer LED Status Beschrijving Oplossing Blauw Aan Met succes aangesloten (normale werking)

Knipperend De verbinding herstellen Controleer of het netsnoer bevestigd aan de hoofdeenheid van de Soundbar goed is aangesloten of wacht ongeveer 5 minuten. Als het knipperen aanhoudt, probeer de subwoofer dan handmatig te verbinden. Zie pagina 17. Rood Aan Stand-by (met de hoofdeenheid van de Soundbar uitgeschakeld) Controleer of het netsnoer naar de hoofdeenheid van de Soundbar goed is aangesloten. Verbinding mislukt Sluit opnieuw aan. Raadpleeg de instructies voor handmatig verbinden op pagina 17. Rood en blauw Knipperend Storing Raadpleeg in de handleiding de contactinformatie voor het Samsung Servicecenter.DUT - 17 De subwoofer handmatig verbinden als de automatische verbinding mislukt Voordat u onderstaande procedure voor de handmatige verbinding uitvoert:

• Controleer of de stroomsnoeren voor de Soundbar en subwoofer goed zijn aangesloten.

• Zorg ervoor dat de Soundbar ingeschakeld is.

1. Houd ID SET aan de achterkant van de subwoofer ten minste 5 seconden ingedrukt.

• Het rode indicatorlampje op de achterkant van de subwoofer gaat uit en het blauwe indicatorlampje knippert. 5 Sec Achterkant van Subwoofer

2. Druk eerst op de knop op de afstandsbediening om het scherm in te schakelen.

Houd de knop Omhoog op de afstandsbediening ten minste 5 seconden ingedrukt.

• Het bericht ID SET verschijnt even op het scherm van de Soundbar en verdwijnt vervolgens.

• De Soundbar wordt volledig uitgeschakeld wanneer ID SET voltooid is. SOUNDMODE PAIR5 Sec ID SET Het logo van SAMSUNG staat bovenaan.

3. Controleer of de LINK LED vast blauw is (verbinding voltooid).

Blauw is Aan Het indicatielampje LINK LED stopt met knipperen en licht vast blauw op wanneer een verbinding tot stand is gebracht tussen de Soundbar en de draadloze Subwoofer.DUT - 18 OPMERKINGEN

• Steek de stroomkabel van dit product of uw tv pas in een stopcontact als alle componenten zijn aangesloten.

• Zet dit product eerst uit en koppel de stroomkabel los voordat u het verplaatst of installeert.

• Als de hoofdeenheid uitgeschakeld is, gaat de draadloze subwoofer in stand-bymodus en wordt de STANDBY LED op de achterkant rood nadat het diverse malen blauw heeft geknipperd.

• Als u een apparaat met dezelfde frequentie als de Soundbar (5,8 GHz) dichtbij de Soundbar gebruikt, wordt het geluid mogelijk onderbroken door storing.

• De maximale transmissieafstand van het draadloze signaal van de hoofdeenheid is ongeveer 10 meter, maar kan variëren afhankelijk van uw werkomgeving. Als er zich een staalbeton of metalen muur bevindt tussen de hoofdeenheid en de draadloze subwoofer, werkt het systeem mogelijk helemaal niet omdat het draadloze signaal niet door metaal heen kan. VOORZORGSMAATREGELEN

• Draadloze ontvangstantennes zijn ingebouwd in de draadloze subwoofer. Houd de eenheden uit de buurt van water en vocht.

• Zorg er voor optimale luisterprestaties voor dat er zich in de zone rond de draadloze subwoofer en de draadloze-ontvangermodule (afzonderlijk verkrijgbaar) geen obstakels bevinden. De draadloze set voor luidspreker achter van Samsung met uw Soundbar verbinden Breid uit naar echt draadloos surround-geluid door de draadloze set voor luidspreker achter van Samsung (SWA-9200S, afzonderlijk verkrijgbaar) aan te sluiten op uw Soundbar. Raadpleeg de handleiding van de draadloze set voor luidspreker achter van Samsung voor uitgebreide informatie over aansluitingen.DUT - 19

05 EEN BEKABELDE VERBINDING NAAR DE

TV GEBRUIKEN Luister naar het geluid van uw tv op de Soundbar via bedrade of draadloze verbindingen.

• Wanneer de Soundbar is verbonden met een geselecteerde Samsung TV, kan de Soundbar worden bediend met de afstandsbediening van de tv. – Deze functie wordt ondersteund door smart tv’s van Samsung vanaf 2017 die Bluetooth ondersteunen, wanneer u de Soundbar met een optische kabel op de tv aansluit. – Met deze functie kunt u ook het menu van de tv gebruiken om het geluidsveld en diverse instellingen, evenals het volume en dempen aan te passen. Verbinden met een optische kabel Wanneer de uitgezonden signalen Dolby Digital zijn en de instelling voor ‘Audio-indeling van digitale uitgang’ op uw tv PCM is, is het aangeraden om de instelling in Dolby Digital te wijzigen. Wanneer de instelling is gewijzigd, kunt u genieten van een betere geluidskwaliteit. (Het tv-menu kan andere woorden gebruiken voor Dolby Digital en PCM, afhankelijk van de tv-fabrikant.) Controlelijst vóór aansluiting

• Wanneer u een optische kabel gebruikt en de aansluitingen klepjes hebben, verwijder de klepjes dan eerst.

• Als u een optische kabel gebruikt, moet de modus ‘D.IN’ zijn. USB (5V 0.5A) DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTBovenkant van de Soundbar D.IN Optische kabel

Onderkant van de Soundbar

1. De aansluiting van de DIGITAL AUDIO IN (OPTICAL) op de Soundbar met een digitale optische

kabel verbinden met de OPTICAL OUT-jack van de tv.

2. Druk op de knop (Bron) op het bovenpaneel of op de afstandsbediening en selecteer

vervolgens de knop ‘D.IN’-modus.DUT - 20

06 EEN DRAADLOZE VERBINDING NAAR DE

TV GEBRUIKEN Een tv verbinden via Bluetooth Wanneer een tv met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

• U kunt slechts één tv tegelijkertijd verbinden. SOUND MODE PAIR

De eerste verbinding

1. Druk op de knop PAIR op de afstandsbediening om naar de ‘BT PAIRING’-modus te gaan.

(OF) a. Druk op de knop (Bron) op het bovenpaneel en selecteer vervolgens ‘BT’. ‘BT’ verandert in een paar seconden automatisch in ‘BT PAIRING’ of verandert in ‘BT READY’ als er een verbindingsrecord is. b. Wanneer ‘BT READY’ verschijnt, houdt u de knop (Bron) op het bovenpaneel van de Soundbar gedurende meer dan 5 seconden ingedrukt om ‘BT PAIRING’ weer te geven.

2. Selecteer Bluetooth-modus op de tv. (Meer informatie vindt u in de handleiding van de tv.)

3. Selecteer ‘[AV] Samsung Soundbar C4-Series’ of ‘[AV] Soundbar C4-Series’ in de lijst op het

scherm van de tv. Een beschikbare Soundbar wordt met ‘Needs Pairing’ of ‘Paired’ op de Bluetooth-apparaatlijst van de tv vermeld. Om de Soundbar te verbinden, selecteert u het bericht en brengt u een verbinding tot stand.

• Wanneer de tv is verbonden, verschijnt [Naam tv] → ‘BT’ op het voorste scherm van de Soundbar.

4. U hoort nu het tv-geluid via de Soundbar.

Als de Soundbar niet wordt gevonden door de tv

• Verbind de tv en de Soundbar met een optische kabel en selecteer de ‘D.IN’-modus door de knop (Bron) bovenop de soundbar in te drukken. Controleer of de audio-uitgang normaal werkt en ga verder met de stappen 2 en 3.DUT - 21 Als het apparaat geen verbinding tot stand kan brengen

• Als de eerder verbonden Soundbar (bv. ‘[AV] Samsung Soundbar C4-Series’ of ‘[AV] Soundbar C4-Series’ in de lijst verschijnt, verwijder hem dan.

• Herhaal vervolgens stappen 1 tot en met 3. OPMERKING

• Nadat u de Soundbar voor het eerst met uw tv hebt verbonden, gebruikt u de “BT READY “-modus om opnieuw te verbinden. De Soundbar van de tv loskoppelen Druk op de knop (Bron) op het bovenpaneel of op de afstandsbediening en wijzig vervolgens naar om het even welke modus behalve ‘BT’.

• Loskoppelen duurt een tijdje omdat de tv een respons van de Soundbar moet krijgen. (De vereiste tijd kan verschillen afhankelijk van het tv-model.)

• Om de automatische Bluetooth-verbinding tussen de Soundbar en tv te annuleren, drukt u op de afstandsbediening gedurende 5 seconden op de knop Links in de status ‘BT READY’. (TV Connect aan/uit) Wat is het verschil tussen BT READY en BT PAIRING?

• BT READY : In deze modus kunt u zoeken naar eerder verbonden tv’s of een eerder verbonden mobiel apparaat met de Soundbar verbinden.

• BT PAIRING : In deze modus kunt u een nieuw apparaat met de Soundbar verbinden. (Druk op de knop PAIR op de afstandsbediening of houd de knop (Bron) aan de bovenkant van de Soundbar meer dan 5 seconden ingedrukt wanneer de Soundbar in ‘BT’-modus is en in status ‘BT READY’.) OPMERKINGEN

• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.

• In de Bluetooth-verbindingsmodus gaat de Bluetooth-verbinding verloren als de afstand tussen de Soundbar en het Bluetooth-apparaat groter wordt dan 10 meter.

• In de Gereedstatus schakelt de Soundbar automatisch uit na 18 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden: – Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt. – Als twee of meer Bluetooth-apparaten tegelijkertijd met de Soundbar zijn gekoppeld. – Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

• Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, etc.DUT - 22

07 VERBINDEN MET EEN EXTERN APPARAAT

Maak een bedrade verbinding of Bluetooth-verbinding met een extern apparaat om het geluid van het externe apparaat af te spelen via de Soundbar. Verbinden met een optische kabel USB (5V 0.5A) DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTBovenkant van de Soundbar D.IN Optische kabel

Onderkant van de SoundbarBD/DVD-speler/ Settopbox/Gameconsole

1. Verbind DIGITAL AUDIO IN (OPTICAL) op de hoofdeenheid met de OPTICAL OUT-aansluiting van

het bronapparaat met behulp van een digitale optische kabel.

2. Selecteer de ‘D.IN’-modus door op de knop (Bron) op het bovenpaneel of op de afstandsbediening

1. Sluit het USB-apparaat aan op de USB-poort op de onderkant van het product.

2. Druk op de knop (Bron) op het bovenpaneel of op de afstandsbediening en selecteer

3. ‘USB’ verschijnt op het scherm.

4. Speel muziekbestanden van het USB-opslagapparaat af via de Soundbar.

• De Soundbar wordt automatisch uitgeschakeld (Auto Power Down) als er gedurende meer dan 18 minuten geen USB-apparaat is verbonden.DUT - 24 Compatibiliteitslijst Extensie Codec Samplingfrequentie Bitrate *.mp3 MPEG 1 Layer2 32kHz ~ 48kHz 32 ~ 320kbps MPEG 1 Layer3 32kHz ~ 48kHz 32 ~ 320kbps MPEG 2 Layer3 16kHz ~ 24kHz 8 ~ 160kbps MPEG 2.5 Layer3 8kHz ~ 12kHz 8 ~ 160kbps *.wma WMA7/8/9 32kHz ~ 48kHz 32 ~ 320kbps *.ogg Vorbis 32kHz ~ 48kHz 45 ~ 500kbps *.aac *.m4a *.mp4 (Alleen audio) AAC-LC (MPEG2,/ MPEG4) 32kHz ~ 48kHz 32 ~ 320kbps *.wav LPCM 32kHz ~ 192kHz 1024 ~ 9216kbps *.ac FLAC 32kHz ~ 192kHz 162 ~ 8100kbps *.aiff AIFF 32kHz ~ 192kHz 1024 ~ 9216kbps

• Als er te veel mappen (ongeveer 256) en bestanden (ongeveer 999) zijn opgeslagen op het USB- apparaat, kan het even duren voordat de Soundbar toegang heeft tot die bestanden en ze kan afspelen.

Verbinden via Bluetooth Wanneer een mobiel apparaat met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

• U kunt niet meer dan één Bluetooth-apparaat tegelijk verbinden. SOUND MODE PAIR

Bluetooth-apparaat De eerste verbinding

1. Druk op de knop PAIR op de afstandsbediening om naar de ‘BT PAIRING’-modus te gaan.

(OF) a. Druk op de knop (Bron) op het bovenpaneel en selecteer vervolgens ‘BT’. ‘BT’ verandert in een paar seconden automatisch in ‘BT PAIRING’ of verandert in ‘BT READY’ als er een verbindingsrecord is. b. Wanneer ‘BT READY’ verschijnt, houdt u de knop (Bron) op het bovenpaneel van de Soundbar gedurende meer dan 5 seconden ingedrukt om ‘BT PAIRING’ weer te geven.

2. Selecteer ‘[AV] Samsung Soundbar C4-Series’ of ‘[AV] Soundbar C4-Series’ in de lijst.

• Wanneer een Soundbar is verbonden met het Bluetooth-apparaat, verschijnt [Bluetooth- apparaatnaam] → ‘BT’ op het voorste scherm.

3. Speel muziekbestanden van het via Bluetooth verbonden apparaat af via de Soundbar.

Als het apparaat geen verbinding tot stand kan brengen

• Als de eerder verbonden Soundbar (bv. ‘[AV] Samsung Soundbar C4-Series’ of ‘[AV] Soundbar C4-Series’) in de lijst verschijnt, verwijder hem dan.

• Herhaal vervolgens stappen 1 en 2. OPMERKING

• Nadat u de Soundbar voor het eerst met uw mobiel apparaat hebt verbonden, gebruikt u de ‘BT READY’-modus om opnieuw te verbinden.DUT - 26 Wat is het verschil tussen BT READY en BT PAIRING?

• BT READY : In deze modus kunt u zoeken naar eerder verbonden tv’s of een eerder verbonden mobiel apparaat met de Soundbar verbinden.

• BT PAIRING : In deze modus kunt u een nieuw apparaat met de Soundbar verbinden. (Druk op de knop PAIR op de afstandsbediening of houd de knop (Bron) aan de bovenkant van de Soundbar meer dan 5 seconden ingedrukt wanneer de Soundbar in ‘BT’-modus is en in status ‘BT READY’.) OPMERKINGEN

• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.

• In de Bluetooth-verbindingsmodus gaat de Bluetooth-verbinding verloren als de afstand tussen de Soundbar en het Bluetooth-apparaat groter wordt dan 10 meter.

• In de Gereedstatus schakelt de Soundbar automatisch uit na 18 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden: – Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt. – Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zijn gekoppeld. – Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

• Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, etc.

• De Soundbar ondersteunt SBC-data (44,1 kHz, 48 kHz).

• Sluit alleen aan op een Bluetooth-apparaat dat de functie A2DP (AV) ondersteunt.

• U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt.

• Zodra u de Soundbar aan een Bluetooth-apparaat hebt gekoppeld en u ‘[AV] Samsung Soundbar C4-Series’ of ‘[AV] Soundbar C4-Series’ selecteert in de lijst met apparaten die door het Bluetooth- apparaat zijn gescand, schakelt de Soundbar automatisch naar de ‘BT’-modus. – Alleen beschikbaar als de Soundbar wordt weergegeven in de gekoppelde apparaten van het Bluetooth- apparaat. (Het Bluetooth-apparaat en de Soundbar moeten minstens een keer vooraf gekoppeld zijn.)

• Soundbar verschijnt alleen in de lijst van gezochte apparaten in het Bluetooth-apparaat wanneer de Soundbar ‘BT READY’ weergeeft.

• De Soundbar kan niet met een ander Bluetooth-apparaat worden verbonden als hij al in Bluetooth- modus staat en al met een Bluetooth-apparaat verbonden is. Bluetooth Power Aan (SOUND MODE) Als de Bluetooth Power Aan-functie is ingeschakeld en de hoofdeenheid uit staat, wordt de hoofdeenheid automatisch ingeschakeld als een eerder gekoppeld Bluetooth-apparaat probeert om een koppeling met de Soundbar tot stand te brengen.

wordt op het display van de Soundbar weergegeven.DUT - 27 Het Bluetooth-apparaat loskoppelen van een Soundbar U kunt de verbinding tussen het Bluetooth-apparaat en Soundbar verbreken. Raadpleeg de gebruiksaanwijzing van het Bluetooth-apparaat voor instructies.

• De verbinding met Soundbar wordt verbroken.

• Wanneer de verbinding tussen Soundbar en Bluetooth-apparaat verbroken is, geeft de Soundbar ‘BT DISCONNECTED’ op het voorste scherm weer. De verbinding tussen de Soundbar en het Bluetooth-apparaat verbreken Druk op de knop (Bron) op het bovenpaneel of op de afstandsbediening en wijzig vervolgens naar om het even welke modus behalve ‘BT’.

• Loskoppelen duurt een tijdje omdat het Bluetooth-apparaat een respons van de Soundbar moet krijgen. (De loskoppeltijd kan verschillen, afhankelijk van het Bluetooth-apparaat)

• Wanneer de verbinding tussen Soundbar en Bluetooth-apparaat verbroken is, geeft de Soundbar ‘BT DISCONNECTED’ op het voorste scherm weer. OPMERKINGEN

• De Bluetooth-verbinding kan worden verbroken als in de Bluetooth-verbindingsmodus de afstand tussen de Soundbar en het Bluetooth-apparaat meer dan 10 m.

• Soundbar wordt na 18 minuten in de stand Gereed automatisch uitgeschakeld. Meer informatie over Bluetooth Bluetooth is een technologie waardoor compatibele apparaten eenvoudig op elkaar aangesloten kunnen worden via een korte, draadloze verbinding.

• Een Bluetooth-apparaat kan, afhankelijk van gebruik, lawaai of storingen veroorzaken, wanneer: – Een deel van het lichaam in contact is met het zend-/ontvangstsysteem van het Bluetooth- apparaat of de Soundbar. – Er spanningsvariatie is als gevolg van belemmering door muren, hoeken of scheidingswanden. – Het wordt blootgesteld aan elektrische interferentie door apparatuur die dezelfde frequentie gebruikt, bijvoorbeeld medische apparatuur, magnetrons en draadloze LAN’s.

• Koppel de Soundbar aan het Bluetooth-apparaat terwijl u de afstand klein houdt.

• Hoe groter de afstand tussen de Soundbar en het Bluetooth-apparaat, des te minder de kwaliteit. Als de afstand groter is dan het maximale bereik van het Bluetooth-apparaat, gaat de verbinding verloren.

• In gebieden met slechte ontvangst werkt de Bluetooth-verbinding mogelijk niet naar behoren.

• De Bluetooth-verbinding werkt alleen als hij zich dicht bij het televisietoestel bevindt. Als de afstand groter wordt, wordt de verbinding automatisch verbroken. Zelfs binnen dit bereik kan de geluidskwaliteit verslechteren door obstakels zoals muren of deuren.

• Dit draadloze apparaat kan elektrische interventie veroorzaken tijdens zijn gebruik.DUT - 28 10 DE WANDMONTAGE INSTALLEREN Voorzorgsmaatregelen bij de installatie

• Installeer uitsluitend op een verticale wand.

• Installeer niet op een plaats met hoge temperaturen en een hoge luchtvochtigheidsgraad.

• Controleer of de wand voldoende sterk is om het gewicht van het product te ondersteunen. Als dat niet het geval is, versterk de wand dan of kies een andere installatieplaats.

• Koop en gebruik de bevestigingsschroeven of verankeringen die geschikt zijn voor uw type wand (gipsplaat, ijzeren wand, hout enz.). Bevestig indien mogelijk de ondersteuningsschroeven in muurtapeinden.

• Koop wandmontageschroeven volgens het type en de dikte van de wand waarop u de Soundbar wilt monteren. – Diameter: M5 – Lengte: 35 mm of langer aanbevolen.

• Sluit kabels van het toestel op externe apparaten aan voordat u de Soundbar aan de wand monteert.

• Zorg ervoor dat het toestel is uitgeschakeld en de stekker uit het stopcontact is voordat u het installeert. Anders kan dit leiden tot een elektrische schok. Componenten voor muurmontage Wandmontagegids x 2 (M4 x L10) x 2 Schroefhouder Schroef x 2 Steun muurmontage

1. Plaats de Wandmontagegids tegen het

• De Wandmontagegids moet waterpas zijn.

• Als uw tv aan de wand gemonteerd is, installeer de Soundbar dan ten minste 5 cm onder de tv. 5 cm of meerDUT - 29

2. Lijn de Centrale lijn van de

wandmontagegids uit met het midden van uw tv (als u de Soundbar onder uw tv monteert) en bevestig vervolgens de Wandmontagegids op de wand met behulp van tape.

• Als u de Soundbar niet onder een tv monteert, plaats dan de Centrale Lijn in het midden van het installatiegebied. Centrale Lijn

3. Duw de punt van een pen of een geslepen

potloodpunt door het midden van de A-TYPE-beelden aan elk uiteinde van de gids om de gaten voor de schroefsteunen te markeren en verwijder vervolgens de Wandmontagegids.

4. Boor met behulp van een geschikt boorijzer

een gat in de muur bij elke markering.

• Als de markeringen niet overeenkomen met de posities van de bouten, zorg er dan voor dat u geschikte steunen in de gaten plaatst voordat u de schroefsteunen bevestigt. Als u steunen gebruikt, zorg er dan voor dat de gaten die u boort groot genoeg zijn voor de steunen die u gebruikt.

5. Duw een schroef (niet meegeleverd) door

elke Schroefhouder en draai de schroef stevig aan in het gat. (Niet meegeleverd)

6. Installeer de 2 Steun muurmontage in de

juiste richting onderaan de Soundbar met behulp van 2 Schroeven. POWER

• Bij het monteren moet u ervoor zorgen dat het ophangingsonderdeel van de Steun muurmontage zich achter de achterkant van de Soundbar bevinden. Achterkant van de Soundbar Rechteruiteinde van de SoundbarDUT - 30

7. Installeer de Soundbar met de bijgeleverde

Steun muurmontage door de Steun muurmontage aan de Schroefhouders op de wand te hangen.

8. Schuif de Soundbar omlaag zoals hieronder

weergegeven zodat de Steun muurmontage stevig op de Schroefhouder rusten.

• Plaats de Schroefhouder in het brede (onderste) gedeelte van de Steun muurmontage en schuif vervolgens de Steun muurmontage omlaag zodat de Steun muurmontage stevig op de Schroefhouder rusten. 11 DE SOUNDBAR PLAATSEN OP EEN TV-VOET Plaats de Soundbar op een tv-voet. 3 cm of meer Zoals de afbeelding laat zien, moet u het midden van de Soundbar uitlijnen met het midden van de tv en de Soundbar voorzichtig op de tv-voet plaatsen. Voor een optimale geluidskwaliteit plaatst u de Soundbar op minstens 3 cm afstand van de voorkant van de tv. OPMERKING

• Zorg ervoor dat de Soundbar op een vlakke en stevige ondergrond staat.DUT - 31 12 SOFTWARE- UPDATE Samsung kan in de toekomst updates bieden voordesysteemrmwarevandeSoundbar. POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A)

(OPTICAL) USB-poort Als u een update wordt aangeboden, kunt u de rmware bijwerken door een USB-apparaat met daarop de rmware-update op de USB-poort van uw Soundbar aan te sluiten. Meer informatie over het downloaden van updatebestanden vindt u op de website van Samsung (www.samsung.com→Support). Selecteer vervolgens het producttype of voer het modelnummer van uw Soundbar in, selecteer de optie software en apps en vervolgens Downloads. Merk op dat de naam van de optie kan afwijken. Updateprocedure Belangrijk: De functie voor het bijwerken wist alle gebruikersinstellingen. We raden u aan om uw instellingen op te schrijven zodat u ze na de update gemakkelijk opnieuw kunt instellen. Merk op dat bij het bijwerken van de rmware ook de subwooferaansluiting opnieuw wordt ingesteld.

1. Sluit een USB-stick aan op de USB-poort van

uw computer. Belangrijk: Zorg ervoor dat er geen muziekbestanden op de USB-stick staan. Hierdoor kan de rmware-update mislukken.

2. Ga naar (samsung.com)

selecteer Modelnummer invoeren en voer het model van uw Soundbar in. Selecteer handleidingen en downloads, en download het nieuwste softwarebestand.

3. Sla de gedownloade software op een USB-

stick op en selecteer “Hier uitpakken” om de map uit te pakken.

4. Schakel de Soundbar uit en plaats de USB-

stick met daarop de software-update in de USB-poort.

5. Schakel de Soundbar in en wijzig de bron

naar de modus ‘USB’. Binnen 3 minuten wordt ‘UPDATE’ weergegeven en begint de update.

6. Wanneer de update is voltooid, schakelt de

Soundbar uit. Zet de Soundbar aan en druk vervolgens 5 seconden op de knop (Volume) op de bovenkant. ‘INIT OK’ verschijnt op de display en dan is de Soundbar gereset.

• Dit product heeft een DUBBELE OPSTART-functie. Als de rmware- update mislukt, kunt u de rmware opnieuw bijwerken. Soundbar moet zijn aangesloten met het netsnoer wanneer er een usb inzit met een updatebestand. Dan opnieuw updaten, maar als VFD niets weergeeft, is de update klaar na 2 min.

7. Herstel uw instellingen op de Soundbar.DUT - 32

Als UPDATE niet wordt weergegeven

1. Schakel de Soundbar uit, koppel het

opslagapparaat met de updatebestanden los en sluit het apparaat vervolgens weer aan op de USB-poort van de Soundbar.

2. Verwijder de stroomkabel van de Soundbar,

sluit deze weer aan en zet de Soundbar aan. OPMERKINGEN

• Het updaten van rmware werkt mogelijk niet goed als audiobestanden die worden ondersteund door de Soundbar zijn opgeslagen op het opslagapparaat.

• Verwijder de Soundbar niet uit het stopcontact en verwijder het USB-apparaat niet terwijl de updates worden toegepast.

• Nadat de update is voltooid, worden de gebruikersinstellingen in de Soundbar mogelijk geïnitialiseerd. We raden u dus aan om de instellingen op te schrijven zodat u ze na de update gemakkelijk opnieuw kunt instellen. Let op: als u de rmware updatet, wordt de verbinding met de subwoofer ook gereset. Als de verbinding met de subwoofer niet automatisch opnieuw tot stand wordt gebracht na de update, gaat u naar pagina 16. Als de softwareupdate is mislukt, controleert u of de USB-stick defect is.

• Gebruikers met Mac OS moeten MS-DOS (FAT) gebruiken als indeling voor de USB- stick.

• Updaten via USB is mogelijk niet beschikbaar, afhankelijk van de fabrikant van het opslagapparaat.DUT - 33 13 PROBLEMEN OPLOSSEN Controleer het volgende voordat u contact met ons opneemt. Soundbar gaat niet aan. ; Controleer of de stroomkabel van de Soundbar goed in het stopcontact zit. Soundbar werkt onregelmatig. ; Steek de stroomkabel opnieuw in het stopcontact nadat u hem eruit hebt gehaald. ; Schakel het externe apparaat uit/in en probeer het opnieuw. ; Als er geen signaal is, schakelt de Soundbar automatisch uit na een bepaalde tijdsperiode. Schakel het toestel in. (Zie pagina 7.) Als de afstandsbediening niet werkt. ; Wijs met de afstandsbediening direct naar de Soundbar. ; Vervang de batterijen door nieuwe. Soundbar geeft geen geluid. ; Het volume van de Soundbar is te laag of gedempt. Pas het volume aan. ; Als een extern apparaat (STB, Bluetooth-apparaat, mobiel apparaat enz.) aangesloten is, pas dan het volume van het externe apparaat aan. ; Selecteer Soundbar voor de geluidsuitvoer van de tv. (Samsung-tv: Start ( ) → Menu → Instellingen ( ) → Alle instellingen ( )→ Geluid → Geluidsuitvoer → Soundbar selecteren) ; De kabelverbinding met de Soundbar kan los zitten. Verwijder de kabel en sluit hem opnieuw aan. ; Verwijder het netsnoer volledig, sluit hem opnieuw aan en schakel de stroom in. ; Start het product en probeer opnieuw. (Zie pagina 31.) Subwoofer geeft geen geluid. ; Controleer of het LED-lampje op de achterkant van de Subwoofer blauw is. Sluit de Soundbar en de Subwoofer opnieuw aan als het lampje langzaam blauw knippert of rood wordt. (Zie pagina 17.) ; Er kan een probleem optreden als er een obstakel is tussen de Soundbar en de subwoofer. Verplaats apparaten naar een gebiedzonder obstakels. ; De verbinding kan onderbroken worden door andere apparaten in de buurt die radiofrequentiesignalen verzenden. Houd uw luidspreker uit de buurt van dergelijke apparaten. ; Verwijder de stekker en sluit deze opnieuw aan. Het volume van de subwoofer is te laag. ; Mogelijk is het oorspronkelijke volume van de inhoud die u afspeelt laag. Probeer het subwooferniveau aan te passen. (Zie pagina 12.) ; Zet de subwooferluidspreker dichter bij u. Soundbar verschijnt niet in de bluetooth- apparaatlijst van de tv. ; Verwijder de stroomkabel van de soundbar volledig, sluit deze opnieuw aan en probeer opnieuw te zoeken. (Zie pagina 20.) ; Verbind de tv en de soundbar met een optische kabel en selecteer de ‘D.IN’-modus door de (Bron) -knop bovenop de soundbar in te drukken. Controleer of de audio-uitgang normaal werkt en probeer opnieuw te zoeken. (Zie pagina 20.)DUT - 34 Soundbar kan geen verbinding maken via Bluetooth. ; Schakel bij het verbinden met een nieuw apparaat naar “BT PAIRING” voor een verbinding. (Druk op de knop PAIR op de afstandsbediening of houd de knop (Bron) op de bovenkant van de Soundbar minstens 5 seconden ingedrukt.) ; Als de Soundbar is verbonden met een ander apparaat, koppelt u dat apparaat eerst los om het apparaat over te schakelen. ; Verbind opnieuw nadat u de lijst met Bluetooth-luidsprekers hebt verwijderd op het te verbinden apparaat. (Samsung-tv: Start ( ) → Menu → Instellingen ( ) → Alle instellingen ( )→ Geluid → Geluidsuitvoer → Lijst met Bluetooth- luidsprekers) ; Verwijder de stekker, sluit deze opnieuw aan en probeer het opnieuw. ; Start het product en probeer opnieuw. (Zie pagina 31.) Geluid valt weg wanneer verbonden via Bluetooth. ; Sommige apparaten kunnen radio- interferentie veroorzaken als zij dicht bij de Soundbar staan, zoals magnetrons, draadloze routers enz. ; Als uw apparaat dat verbonden is via Bluetooth zich te ver van de Soundbar bevindt, kan het geluid soms wegvallen. Verplaats het apparaat dichter naar de Soundbar toe. ; Als een deel van uw lichaam in contact is met de Bluetooth-zendontvanger of het product is geïnstalleerd op een metalen meubel, kan het geluid wegvallen. Controleer de installatieomgeving en gebruiksomstandigheden. Soundbar wordt niet automatisch met de tv ingeschakeld. ; Als u de Soundbar uitschakelt tijdens het kijken naar de tv, wordt de stroomsynchronsatie met de tv uitgeschakeld. Schakel eerst de tv uit. 14 LICENTIE Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. Condential unpublished works. Copyright 1992-2019 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.DUT - 35 [ENERGY STAR] ENERGYSTARqualiedmodelonly – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGYSTARqualiedmodelonly (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGYSTARqualiedmodelonly(Theother models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 15 KENNISGEVING OPEN SOURCE- LICENTIE Neem contact op met Samsung Open Source (http://opensource.samsung.com) voor vragen en verzoeken over open source 16 BELANGRIJKE OPMERKING OVER SERVICE

• De afbeeldingen en illustraties in deze gebruiksaanwijzing dienen slechts te referentie en kunnen afwijken van hoe het apparaat er in werkelijkheid uitziet.

• In de volgende gevallen kunnen administratiekosten in rekening worden gebracht: (a) een technicus komt bij u langs maar de speler vertoont geen gebreken (u hebt blijkbaar deze gebruiksaanwijzing niet gelezen). (b) u brengt het product naar een reparatiecentrum maar het product vertoont geen gebreken (u hebt blijkbaar deze gebruiksaanwijzing niet gelezen).

• U wordt op de hoogte gesteld van deze administratiekosten voordat een dergelijke reparatie of bezoek wordt uitgevoerd.DUT - 36

Gewicht 1,4 kg Afmetingen (B X H X D) 858,8 x 59,0 x 75,0 mm Temperatuurbereik voor gebruik +5°C - +35°C Vochtigheidspercentage voor gebruik 10 % - 75 % VERSTERKER Uitvoervermogen 40W x 2, 6 ohm Ondersteunde speelindelingen (DTS 2.0-geluid wordt afgespeeld in DTS-indeling.) LPCM 2ch, Dolby Audio™ (ondersteunt Dolby® Digital), DTS Naam van subwoofer PS-WC44T Gewicht 4,4 kg Afmetingen (B X H X D) 181,5 x 343,0 x 272,0 mm VERSTERKER Uitvoervermogen 190W Algemeen elektriciteitsverbruik in de stand-by-stand (W) 2,0W Bluetooth Manier om poort te deactiveren Houd de SOUND MODE-knop gedurende meer dan 5 seconden ingedrukt om de functie Bluetooth Power uit te schakelen. OPMERKINGEN

• Samsung Electronics Co., Ltd behoudt zich het recht voor de specicaties zonder voorafgaande waarschuwing te wijzigen.

• Gewicht en afmetingen zijn bij benadering.DUT - 37

• Hierbij verklaart Samsung dat deze radioapparatuur voldoet aan Richtlijn 2014/53/EC en de relevante wettelijke voorschriften van het VK. De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.samsung.com. Ga naar Ondersteuning en voer de naam van het model in. Deze apparatuur mag in alle EU-landen en in het VK worden gebruikt.

• UITGANGSVERMOGEN DRAADLOOS APPARAAT RF max. zendvermogen 100 mW op 2,4 GHz – 2,4835 GHz 25 mW op 5,725 GHz – 5,825 GHz [Correcte behandeling van een gebruikte accu uit dit product] (Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmium- of loodgehalte in de accu hoger is dan de referentieniveaus in de Richtlijn 2006/66/EC. Indien de gebruikte accu niet op de juiste wijze wordt behandeld, kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu. Ter bescherming van de natuurlijke hulpbronnen en ter bevordering van het hergebruik van materialen, verzoeken wij u afgedankte accu’s en batterijen te scheiden van andere soorten afval en voor recycling aan te bieden bij het gratis inzamelingssysteem voor accu’s en batterijen in uw omgeving. Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) (Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd. Meer informatie over de milieuverplichtingen van Samsung en productspecieke regelgevende verplichtingen zoals REACH, WEEE, batterijen, vindt u op: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/DEU - 2 SICHERHEITSINFORMATIONEN
