LIETOŠANAS INSTRUKCIJA HWC440G SAMSUNG

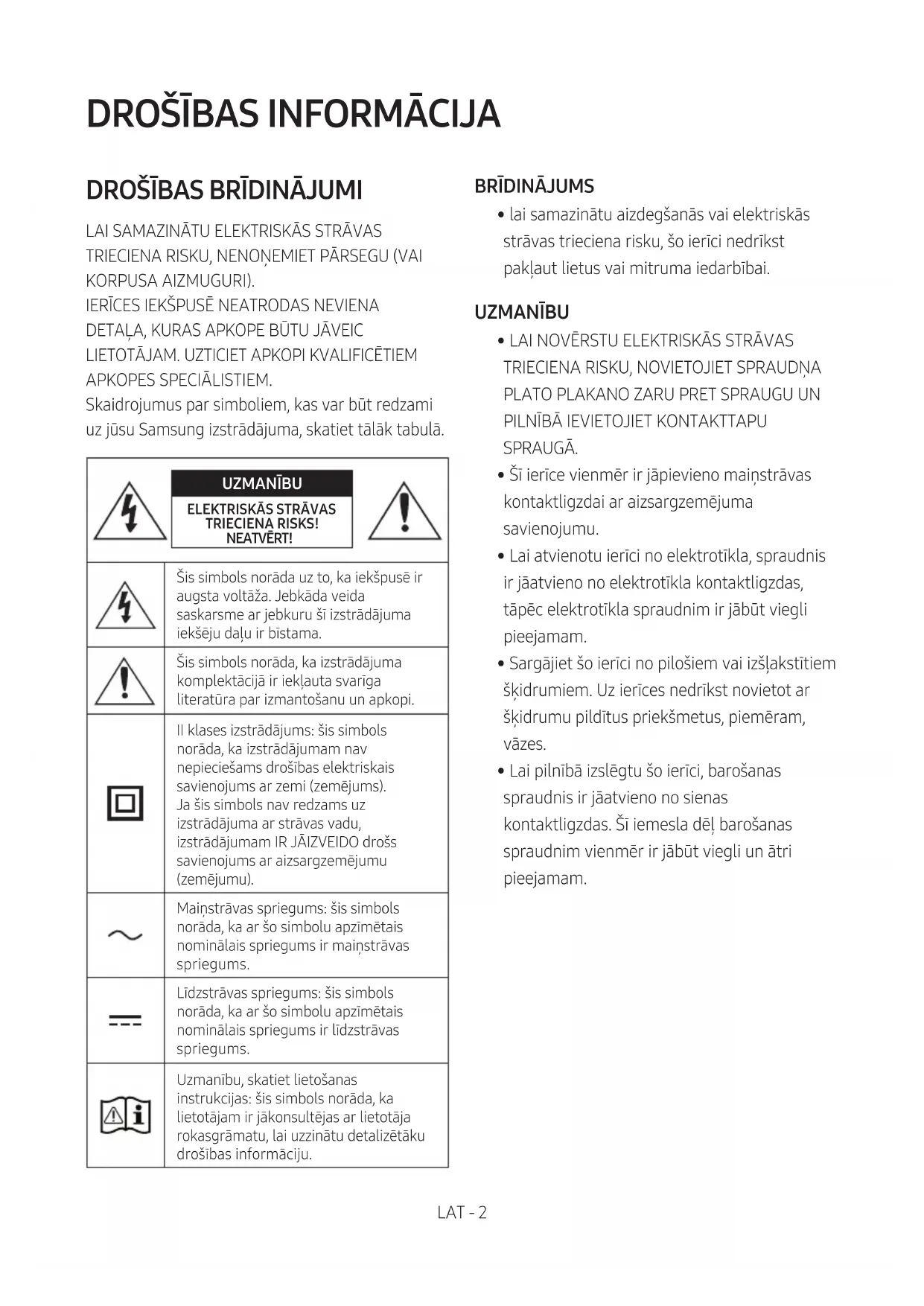

APKOPES SPECIĀLISTIEM. Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā. UZMANĪBU ELEKTRISKĀS STRĀVAS TRIECIENA RISKS! NEATVĒRT!Šis simbols norāda uz to, ka iekšpusē ir augsta voltāža. Jebkāda veida saskarsme ar jebkuru šī izstrādājuma iekšēju daļu ir bīstama.Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.II klases izstrādājums: šis simbols norāda, ka izstrādājumam nav nepieciešams drošības elektriskais savienojums ar zemi (zemējums). Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu). Maiņstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir maiņstrāvas spriegums.Līdzstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir līdzstrāvas spriegums.Uzmanību, skatiet lietošanas instrukcijas: šis simbols norāda, ka lietotājam ir jākonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētāku drošības informāciju.

• lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo ierīci nedrīkst pakļaut lietus vai mitruma iedarbībai. UZMANĪBU

• Šī ierīce vienmēr ir jāpievieno maiņstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.

• Lai atvienotu ierīci no elektrotīkla, spraudnis ir jāatvieno no elektrotīkla kontaktligzdas, tāpēc elektrotīkla spraudnim ir jābūt viegli pieejamam.

• Sargājiet šo ierīci no pilošiem vai izšļakstītiem šķidrumiem. Uz ierīces nedrīkst novietot ar šķidrumu pildītus priekšmetus, piemēram, vāzes.

• Lai pilnībā izslēgtu šo ierīci, barošanas spraudnis ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēļ barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.LAT - 3 PIESARDZĪBAS PASĀKUMI

1. Pārliecinieties, vai maiņstrāvas padeves avots

jūsu mājās atbilst barošanas prasībām, kas ir norādītas uz identikācijas uzlīmes izstrādājuma apakšā. Novietojiet izstrādājumu horizontāli un uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7~10cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet maiņstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.

2. Negaisa laikā atvienojiet maiņstrāvas

spraudni no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.

3. Nepakļaujiet ierīci tiešai saules staru vai citu

siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.

4. Sargājiet izstrādājumu no mitruma avotiem

(piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet barošanas vadu no maiņstrāvas avota, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstākļos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensācija. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.

5. Šajā izstrādājumā izmantotās baterijas satur

ķīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugunī. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet tās. UZMANĪBU : Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret līdzvērtīgu bateriju.LAT - 4 SATURS 01 Komponentu pārbaude 6 02 Izstrādājuma pārskats 7 Sistēmas Soundbar priekšējais panelis/augšējais panelis ------------------------- 7 Soundbar apakšējais panelis ------------------------- 8 03 Tālvadības pults lietošana 9 Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AAA baterijas) ------------------------- 9 Kā lietot tālvadības pulti

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana

Izvades specikācijas dažādiem skaņu efektu režīmiem

Sistēmas Soundbar skaļuma regulēšana ar televizora tālvadības pulti ------------------------- 14 04 Soundbar pievienošana 15 Pievienošana pie elektriskās strāvas

Sistēmas Soundbar savienošana ar zemfrekvenču skaļruni

Samsung bezvadu aizmugurējo skaļruņu komplekta pievienošana sistēmai Soundbar

05 Vadu savienojuma ar televizoru izmantošana 19 Savienojuma izveide, izmantojot optisko kabeli

06 Bezvadu savienojuma izmantošana ar TV 20 TV pievienošana, izmantojot Bluetooth

20LAT - 5 07 Savienošana ar ārēju ierīci 22 Savienojuma izveide, izmantojot optisko kabeli

08 Savienošana ar USB krātuves ierīci 23 09 Savienojuma izveide ar mobilo ierīci 25 Savienošana, izmantojot Bluetooth

10 Sienas stiprinājuma uzstādīšana 28 Piesardzības pasākumi uzstādīšanas laikā

Sienas stiprinājuma komponenti

11 Sistēmas Soundbar novietošana uz televizora statīva 30 12 Programmatūras atjaunināšana 31 Atjaunināšanas procedūra

Ja netiek parādīts paziņojums UPDATE

13 Problēmu novēršana 33 14 Licence 34 15 Paziņojums par atvērtā pirmkoda licenci 35 16 Svarīga piezīme par apkopi 35 17 Specikācijas un norādījumi 36 Specikācijas

SOUND MODE WOOFER TONE CONTROL CH LEVEL Soundbar galvenā ierīce Zemfrekvenču skaļrunis Tālvadības pults/Baterijas x 2 Barošanas vads

Zemfrekvenču skaļrunis , Soundbar) Optiskais kabelis Sienas stiprinājuma šablons x 2 (M4 x L10) x 2 x 2 Skrūves turētājs Skrūve Sienas stiprinājuma kronšteinu

• Papildinformāciju par barošanas avotu un enerģijas patēriņu skatiet produktam pielīmētajā etiķetē. (Etiķete: Soundbar galvenās ierīces apakšpuse)

• Lai iegādātos papildu komponentus vai kabeļus, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.

• Piederumu izskats var nedaudz atšķirties no iepriekšējā attēlā redzamā.

• Konstrukcija un specikācijas var tikt mainītas bez iepriekšēja brīdinājuma.LAT - 7

02 IZSTRĀDĀJUMA PĀRSKATS

Sistēmas Soundbar priekšējais panelis/augšējais panelis Augšējais panelis

Displejs Rāda izstrādājuma statusu un pašreizējo režīmu.

Poga (Ieslēgšana/izslēgšana) Ieslēdziet un izslēdziet barošanu.

• Funkcija Auto Power Down Ierīce automātiski izslēdzas tālāk minētajās situācijās. – Režīmā D.IN/BT/USB: ja audio signāls nav pieejams 18 minūtes.

Poga (Skaļums) Regulējiet skaļuma līmeni.

• Kad skaļuma līmenis tiek regulēts, tas ir redzams Soundbar priekšējā displejā.

Poga (Avots) Izvēlieties avota ievades režīmu. Ievades režīms Displejs Optiskā digitālā ievade D.IN BLUETOOTH režīms BT USB režīms USB

• Lai ieslēgtu režīmu “BT PAIRING”, šeit: “BT READY” mainiet avotu uz režīmu “BT” un pēc tam nospiediet pogu (Avots) un turiet to nospiestu ilgāk par 5sekundēm.

• Barošanas poga sāk darboties 4–6sekunžu laikā pēc maiņstrāvas vada pievienošanas.

• Skaņa pēc ierīces ieslēgšanas ir dzirdama ar 4–5sekunžu aizkavēšanos.

• Ja vēlaties izbaudīt skaņas, ko atskaņo tikai sistēma Soundbar, izslēdziet televizora skaļruņus, izmantojot televizora izvēlni Audio iestatījumi. Skatiet televizora komplektācijā iekļauto lietotāja rokasgrāmatu.LAT - 8 Soundbar apakšējais panelis POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)

POWER Pievienojiet skaņas paneļa Soundbar maiņstrāvas kabeli.

DIGITAL AUDIO IN (OPTICAL) Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu.

USB (5V 0.5A) Pievienojiet šeit USB ierīci, lai atskaņotu USB ierīcē saglabātos mūzikas failus, izmantojot sistēmu Soundbar.

• Atvienojot strāvas kabeli no sienas kontaktligzdas, velciet spraudni. Nevelciet, satverot kabeli.

• Šo ierīci vai citus komponentus nedrīkst pievienot maiņstrāvas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.LAT - 9

03 TĀLVADĪBAS PULTS LIETOŠANA

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AAA baterijas) Bīdiet aizmugurējo vāciņu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. Ievietojiet 2 AAA baterijas (1,5V) ar pareizo orientāciju. Iebīdiet aizmugurējo vāciņu atpakaļ vietā. Kā lietot tālvadības pulti SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Ieslēgšana/ izslēgšana Ieslēdziet un izslēdziet sistēmu Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Skaņas izslēgšana Nospiediet pogu (Skaņas izslēgšana), lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.

• Nospiediet pogu, lai atlasītu VIRTUAL CENTER LEVEL, un pēc tam pielāgojiet skaļumu diapazonā no -6 līdz +6, izmantojot Uz augšu/Uz leju bultiņas pogas.

• Ja ir pievienoti aizmugurējie skaļruņi (jāiegādājas atsevišķi), iestatījums REAR LEVEL tiek atbalstīts. Izmantojiet Uz augšu/Uz leju bultiņas pogu, lai iestatītu pielāgotu REAR LEVEL skaļumu diapazonā no -6 līdz +6.

VOL WOOFER SOUNDMODEPAIR Uz augšu/Uz leju/Pa kreisi/ Pa labi Nospiediet norādītajās vietās, lai izvēlētos Uz augšu/Uz leju/ Pa kreisi/Pa labi. Nospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos vai iestatītu funkcijas.

• Atkārtot Lai atkārtošanas funkciju izmantotu režīmā “USB”, nospiediet Uz augšu pogu.

• Mūzikas faila izlaišana Nospiediet Pa labi pogu, lai izvēlētos nākamo mūzikas failu. Nospiediet Pa kreisi pogu, lai izvēlētos iepriekšējo mūzikas failu.

• ID SET Nospiediet un 5 sekundes turiet pogu Uz augšu, lai pabeigtu darbību ID SET (veidojot savienojumu ar bezvadu zemfrekvences skaļruni vai bezvadu aizmugurējiem skaļruņiem).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Skaņas regulēšana Nospiežot pogu, varat iestatīt audio funkciju. Vajadzīgos iestatījumus var pielāgot, izmantojot Uz augšu/Uz leju bultiņas pogas. AUDIO SYNC VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF – AUDIO SYNC Ja video attēls televizorā un skaņa sistēmā Soundbar netiek sinhronizēti, nospiediet pogu (Skaņas regulēšana), lai izvēlētos opciju AUDIO SYNC, un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot pogas Uz augšu/Uz leju. (Nav pieejams režīmā “USB” vai “BT”.)

– VOICE ENHANCE ON/OFF

Šajā režīmā ir vieglāk saklausīt lmā vai televizorā runāto dialogu.

Šis režīms ir optimizēts skatīšanai nakts laikā ar iestatījumiem, kas pielāgota skaļuma samazināšanai, bet dialoga skaidrības saglabāšanai.

• VOICE ENHANCE un NIGHT MODE audio funkciju var pārslēgt uz ON/OFF, izmantojot Uz augšu/Uz leju bultiņas pogas.

• Nospiediet un turiet nospiestu pogu (Skaņas regulēšana) aptuveni 5 sekundes, lai noregulētu katras frekvenču joslas skaņu. Frekvences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz var atlasīt, izmantojot pogu Pa kreisi/Pa labi, un katru frekvenci var noregulēt iestatījumu diapazonā no -6 to +6, izmantojot pogu Uz augšu/ Uz leju. (Pārliecinieties, vai skaņas režīma iestatījums ir “STANDARD”.)loading-circle-1LAT - 12

• Nospiediet pogu, lai atlasītu TREBLE vai BASS, un pēc tam pielāgojiet skaļumu diapazonā no -6 līdz +6, izmantojot Uz augšu/Uz leju bultiņas pogas.LAT - 13 Paslēpto pogu (pogas ar vairākām funkcijām) lietošana Slēptā poga Papildinformācija Tālvadības pults poga Funkcija WOOFER (Uz augšu) Funkcijas TV tālvadības pulti Ieslēgts/Izslēgts (Gaidstāve)

Pa kreisi TV savienojuma ieslēgšana/izslēgšana (BT gatavs)

Izvades specikācijas dažādiem skaņu efektu režīmiem Efekts Ievade Izvade Bez bezvadu aizmugures skaļruņa komplekta Ar bezvadu aizmugures skaļruņa komplektu SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

2.1 kanālu 4.1 kanālu

5.1 kanālu 2.1 kanālu 4.1 kanālu

2.1 kanālu 4.1 kanālu

5.1 kanālu 2.1 kanālu 4.1 kanālu

2.1 kanālu 4.1 kanālu

5.1 kanālu 2.1 kanālu 4.1 kanālu

2.1 kanālu 2.1 kanālu

5.1 kanālu 2.1 kanālu 2.1 kanālu

• Samsung bezvadu aizmugurējo skaļruņu komplektu var iegādāties atsevišķi. Lai iegādātos komplektu, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.LAT - 14 Sistēmas Soundbar skaļuma regulēšana ar televizora tālvadības pulti Regulējiet sistēmas Soundbar skaļumu ar televizora tālvadības pulti.

• Šo funkciju var izmantot tikai ar infrasarkano staru tālvadības pultīm. Funkcija nav savietojama ar Bluetooth tālvadības pultīm (pultīm, kuras jāsapāro ar ierīci).

• Lai lietotu šo funkciju, televizora iestatījumos atlasiet Ārējais skaļrunis.

• Ražotāji, kuri atbalsta šo funkciju: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Izslēdziet sistēmu Soundbar.

2. Nospiediet pogu WOOFER un turiet to nospiestu 5 sekundes.

Ikreiz nospiežot pogu WOOFER un turot to nospiestu 5 sekundes, režīmi pārslēdzas šādā secībā: “OFF-TV REMOTE” (noklusējuma režīms), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”. Tālvadības pults poga Displejs Statuss SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec (Noklusējuma režīms) OFF-TV REMOTE Atspējot televizora tālvadības pulti. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec SAMSUNG-TV REMOTE Iespējot Samsung televizora infrasarkano staru tālvadības pulti. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec ALL-TV REMOTE Iespējot cita televizoru ražotāja infrasarkano staru tālvadības pulti.LAT - 15

04 SOUNDBAR PIEVIENOŠANA

Pievienošana pie elektriskās strāvas Izmantojiet barošanas komponentus, lai zemfrekvenču skaļruni un sistēmu Soundbar savienotu ar barošanas avotu šādā secībā:

1. Pievienojiet barošanas vadu zemfrekvenču skaļrunim.

2. Pievienojiet strāvas vadu skaņas panelim Soundbar.

Skatiet tālāk redzamos attēlus.

• Papildinformāciju par elektroenerģiju un tās patēriņu skatiet etiķetē, kas ir pielīmēta izstrādājumam. (Etiķete: Soundbar galvenās ierīces apakšpuse) Zemfrekvenču skaļruņa aizmugure Barošanas vads Pievienošana pie elektriskās strāvas Soundbar galvenās ierīces apakšpuse Pievienošana pie elektriskās strāvas Barošanas vads POWER POWER USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A)

(OPTICAL) POWER POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)LAT - 16 Sistēmas Soundbar savienošana ar zemfrekvenču skaļruni Ja ir pievienots zemfrekvenču skaļrunis, varat klausīties bagātīgu basa skaņu. Automātiska savienojuma izveide starp zemfrekvenču skaļruni un sistēmu Soundbar Kad ieslēdzat barošanu pēc barošanas kabeļu pievienošanas sistēmai Soundbar un zemfrekvenču skaļrunim, zemfrekvenču skaļrunis automātiski tiek savienots ar sistēmu Soundbar.

• Kad automātiskā sapārošana ir izpildīta, zilais indikators zemfrekvences skaļruņa aizmugurē ieslēdzas. Indikatori zemfrekvenču skaļruņa aizmugurē Indikators Statuss Apraksts Risinājums Zils Deg Savienojums ir izveidots (normāla darbība)

Mirgo Mēģina no jauna izveidot savienojumu Pārbaudiet, vai galvenajai sistēmas Soundbar ierīcei pievienotais strāvas kabelis ir pareizi pievienots, vai uzgaidiet aptuveni 5 minūtes. Ja mirgošana turpinās, mēģiniet manuāli savienot zemfrekvenču skaļruni. Skatiet

Sarkans Deg Gaidstāves režīms (Soundbar galvenā ierīce ir izslēgta) Pārbaudiet, vai Soundbar galvenajai ierīcei ir pareizi pievienots barošanas kabelis. Savienojuma izveide neizdevās Norādījumus par manuālu savienojumu izveidi skatiet 17. lpp. Sarkans un Zils Mirgo Nepareiza darbība Skatiet rokasgrāmatā Samsung apkopes centra kontaktinformāciju.LAT - 17 Zemfrekvenču skaļruņa manuāla pievienošana, ja automātiskā savienojuma izveide neizdodas Pirms veicat tālāk norādīto manuālās savienošanas procedūru:

• Pārbaudiet, vai sistēmas Soundbar un zemfrekvenču skaļruņa barošanas kabeļi ir pareizi pievienoti.

• Pārliecinieties, vai sistēma Soundbar ir ieslēgta.

• Sarkanais indikators zemfrekvenču skaļruņa aizmugurē izslēdzas, un mirgo zilais indikators. 5 Sec Zemfrekvenču skaļruņa aizmugure

2. Lai ieslēgtu displeju, vispirms nospiediet tālvadības pults pogu.

Nospiediet tālvadības pults pogu Uz augšu un turiet to vismaz 5 sekundes.

• Sistēmas Soundbar displejā uz brīdi tiek parādīts ziņojums ID SET.

• Sistēma Soundbar tiks ieslēgta automātiski, kad būs pabeigta ID SET

3. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienošana ir pabeigta).

Deg zilā krāsā LINK indikators pārtrauc mirgot un deg zilā krāsā, kad starp sistēmu Soundbar un bezvadu zemfrekvenču skaļruni ir izveidots savienojums.LAT - 18 PIEZĪMES

• Nepievienojiet šī izstrādājuma vai televizora barošanas vadu sienas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.

• Pirms šī izstrādājuma pārvietošanas vai uzstādīšanas obligāti izslēdziet barošanu un atvienojiet barošanas vadu.

• Ja galvenā ierīce tiks izslēgta, bezvadu zemfrekvenču skaļrunis pāries gaidstāves režīmā un aizmugurē esošais STANDBY LED indikators dažas reizes nomirgos zilā krāsā un pēc tam degs sarkanā krāsā.

• Ja sistēmas Soundbar tuvumā tiek lietota ierīce, kas izmanto tādu pašu frekvenci (5,8 GHz) kā sistēma Soundbar, traucējumi var ietekmēt skaņas kvalitāti.

• Galvenās ierīces maksimālais bezvadu signāla pārraides attālums ir aptuveni 10 metri, taču tas var atšķirties atkarībā no darbības vides. Ja starp galveno ierīci un bezvadu zemfrekvenču skaļruni atrodas dzelzsbetona vai metāla siena, sistēma var nedarboties vispār, jo bezvadu signāls nespēj izkļūt cauri metālam.

PIESARDZĪBAS PASĀKUMI

• Bezvadu zemfrekvenču skaļrunim ir bezvadu signālu uztverošas antenas. Ierīces ir jāglabā vietā, kur tās nevar saskarties ar ūdeni un mitrumu.

• Lai iegūtu optimālu skaņas kvalitāti, pārliecinieties, vai bezvadu zemfrekvenču skaļruņa un telpisko skaļruņu (iegādājami atsevišķi) atrašanās zonā neatrodas kādi šķēršļi. Samsung bezvadu aizmugurējo skaļruņu komplekta pievienošana sistēmai Soundbar Paplašiniet līdz patiesai bezvadu telpiskai skaņai, pievienojot Samsung bezvadu aizmugurējo skaļruņu komplektu (SWA-9200S, iegādājams atsevišķi) sistēmai Soundbar. Detalizētu informāciju par savienojumiem skatiet Samsung bezvadu aizmugurējo skaļruņu komplekta rokasgrāmatu.LAT - 19

05 VADU SAVIENOJUMA AR TELEVIZORU

IZMANTOŠANA Lai televizora skaņu atskaņotu sistēmā Soundbar, izmantojiet vadu un bezvadu savienojumus.

• Kad sistēma Soundbar ir savienota ar izvēlēto Samsung televizoru, sistēmu Soundbar var vadīt ar televizora tālvadības pulti. – Šī funkcija tiek atbalstīta 2017. gada un jaunāka izlaiduma Samsung Smart televizoros, kas atbalsta Bluetooth, kad savienojat sistēmu Soundbar ar televizoru, izmantojot optisko kabeli. – Šī funkcija ļauj lietot arī televizora izvēlni, lai pielāgotu skaņas lauku un dažādus iestatījumus, tostarp arī skaļuma līmeni, kā arī izslēgt skaņu. Savienojuma izveide, izmantojot optisko kabeli Ja apraides signāls ir Dolby Digital un opcijas “Digitālās izvades audio formāts” iestatījums televizorā ir PCM, iestatījums ieteicams mainīt uz Dolby Digital. Kad šis iestatījums ir nomainīts, tiek nodrošināta augstāka skaņas kvalitāte. (Atkarībā no televizora ražotāja televizora izvēlnē Dolby Digital un PCM apzīmēšanai var būt izmantoti atšķirīgi vārdi.) Pārbaudes punktu saraksts pirms savienojuma izveides

• Ja tiek izmantots optiskais kabelis un termināļiem ir pārsegi, noņemiet tos.

Sistēmas Soundbar apakšpuse

1. Savienojiet sistēmas Soundbar ligzdu DIGITAL AUDIO IN (OPTICAL) un TV ligzdu OPTICAL OUT,

izmantojot digitālo optisko kabeli.

2. Nospiediet augšējā paneļa vai tālvadības pults pogu (Avots) un pēc tam izvēlieties režīmu “D.IN”.LAT - 20

06 BEZVADU SAVIENOJUMA IZMANTOŠANA

AR TV TV pievienošana, izmantojot Bluetooth Ja pievienosit televizoru, izmantojot Bluetooth, varēsit klausīties stereo skaņu bez nekādiem kabeļu savienojumiem.

• Vienlaikus var pievienot tikai vienu televizoru. SOUND MODE PAIR VAI Sākotnējā savienojuma izveide

1. Nospiediet tālvadības pults pogu PAIR, lai aktivizētu režīmu “BT PAIRING”.

(VAI) a. Nospiediet augšējā paneļa pogu (Avots) un pēc tam izvēlieties “BT”. Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums “BT” pēc pāris sekundēm automātiski tiek nomainīts uz “BT PAIRING” vai “BT READY”, ja pastāv savienojuma ieraksts. b. Kad tiek parādīts paziņojums “BT READY”, nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšējā paneļa pogu (Avots), lai tiktu parādīts paziņojums “BT PAIRING”.

2. Televizorā izvēlieties režīmu Bluetooth. (Papildinformāciju skatiet televizora rokasgrāmatā.)

3. Televizora ekrāna sarakstā izvēlieties “[AV] Samsung Soundbar C4-Series” vai “[AV] Soundbar

C4-Series”. Pieejamā sistēma Soundbar televizora Bluetooth ierīču sarakstā ir norādīta ar uzrakstu “Needs Pairing” vai “Paired”. Lai izveidotu savienojumu ar sistēmu Soundbar, izvēlieties ziņojumu un izveidojiet savienojumu.

• Kad televizors ir pievienots, sistēmas Soundbar priekšējā displejā tiek parādīts uzraksts [Televizora nosaukums] → “BT”.

4. Tagad jūs varat klausīties televizora skaņu no Soundbar sistēmas.

Televizors nevar atrast Soundbar.

• Savienojiet TV un Soundbar ar optisko kabeli un atlasiet režīmu “D.IN” , nospiežot pogu (Avots) Soundbar augšdaļā. Skatiet, vai audio izvade darbojas normāli un turpiniet ar 2. un 3. darbību.LAT - 21 Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, “[AV] Samsung Soundbar C4-Series” vai “[AV] Soundbar C4-Series”), izdzēsiet to.

• Pēc tam atkārtojiet 1.–3. darbību. PIEZĪME

• Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu televizoru, izmantojiet režīmu “BT READY”, lai izveidotu atkārtotu savienojumu. Sistēmas Soundbar atvienošana no televizora Nospiediet augšējā paneļa vai tālvadības pults pogu (Avots) un pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

• Atvienošana ilgst noteiktu laiku, jo televizoram ir jāsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atšķirties atkarībā no televizora modeļa.)

• Lai atceltu automātisko Bluetooth savienojuma izveidi starp sistēmu Soundbar un televizoru, nospiediet un 5 sekundes turiet tālvadības pults pogu Pa kreisi , kad sistēmas Soundbar statuss ir “BT READY” . (TV savienojuma ieslēgšana/izslēgšana) Kāda ir atšķirība starp BT READY un BT PAIRING?

• BT READY : šajā režīmā varat meklēt iepriekš savienotos televizorus vai savienot iepriekš savienotu mobilo ierīci ar Soundbar.

• BT PAIRING : Šajā režīmā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu PAIR vai nospiediet Soundbar augšdaļā esošo pogu (Avots) un turiet to nospiestu vairāk nekā 5sekundes, kamēr Soundbar ir režīmā “BT” un stāvoklī “BT READY”.) PIEZĪMES

• Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.

• Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.

• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 18 minūtes.

• Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos: – ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks; – ja sistēma Soundbar vienlaikus ir sapārota ar divām vai vairākām Bluetooth ierīcēm. – ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.LAT - 22 07 SAVIENOŠANA AR ĀRĒJU IERĪCI Savienojiet ar ārēju ierīci, izmantojot vadu savienojumu vai Bluetooth savienojumu, lai ārējās ierīces skaņu atskaņotu sistēmā Soundbar. Savienojuma izveide, izmantojot optisko kabeli USB (5V 0.5A) DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTSistēmas Soundbar augšpuse D.IN Optiskais kabelis

Sistēmas Soundbar apakšpuseBD/DVD atskaņotājs/ pierīce/spēļu konsole

1. Savienojiet galvenās ierīces ligzdu DIGITAL AUDIO IN (OPTICAL) un avota ierīces ligzdu OPTICAL

OUT, izmantojot digitālo optisko kabeli.

2. Izvēlieties režīmu “D.IN”, nospiežot augšējā paneļa vai tālvadības pults pogu (Avots).LAT - 23

08 SAVIENOŠANA AR USB KRĀTUVES IERĪCI Izmantojot sistēmu Soundbar, varat atskaņot mūzikas failus, kas ierakstīti USB atmiņas ierīcēs. USB POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A)

1. Pievienojiet USB ierīci izstrādājuma apakšdaļā esošajam USB portam.

2. Nospiediet augšējā paneļa vai tālvadības pults pogu (Avots) un pēc tam izvēlieties “USB”.

3. Displejā tiks parādīts uzraksts “USB”.

4. Izmantojot sistēmu Soundbar, atskaņojiet mūzikas failus, kas ierakstīti USB atmiņas ierīcēs.

• Sistēma Soundbar izslēdzas automātiski (Auto Power Down), ja USB ierīce ir pievienota ilgāk nekā 18 minūtes.LAT - 24 Faila formāta veidu saderības saraksts Paplašinājums Kodeks Iztveršanas frekvence Datu pārraides ātrums *.mp3 MPEG 1 Layer2 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps MPEG 1 Layer3 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps MPEG 2 Layer3 16 kHz ~ 24 kHz 8 kbps ~ 160 kbps MPEG 2.5 Layer3 8 kHz ~ 12 kHz 8 kbps ~ 160 kbps *.wma WMA7/8/9 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps *.ogg Vorbis 32 kHz ~ 48kHz 45 kbps ~ 500 kbps *.aac *.m4a *.mp4 (Tikai audio) AAC-LC (MPEG2,/ MPEG4) 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps *.wav LPCM 32 kHz ~ 192 kHz 1024 kbps ~ 9216 kbps *.ac FLAC 32 kHz ~ 192 kHz 162 kbps ~ 8100 kbps *.aiff AIFF 32 kHz ~ 192 kHz 1024 kbps ~ 9216 kbps

• Ja USB ierīcē ir pārāk daudz mapju (aptuveni 256) un failu (aptuveni 999), Soundbar var būt nepieciešams laiks, lai piekļūtu failiem un atskaņotu tos.

• Atbalstītā USB failu sistēma: FAT16, FAT32, NTFSLAT - 25

09 SAVIENOJUMA IZVEIDE AR MOBILO IERĪCI

Savienošana, izmantojot Bluetooth Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, jūs varat dzirdēt stereo skaņu bez jebkādām problēmām, ko sagādā kabeļu pievienošana.

• Vienlaikus var pievienot tikai vienu ierīci. SOUND MODE PAIR VAI Bluetooth ierīce Sākotnējā savienojuma izveide

1. Nospiediet tālvadības pults pogu PAIR, lai aktivizētu režīmu “BT PAIRING”.

(VAI) a. Nospiediet augšējā paneļa pogu (Avots) un pēc tam izvēlieties “BT”. Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums “BT” pēc pāris sekundēm automātiski tiek nomainīts uz “BT PAIRING” vai “BT READY”, ja pastāv savienojuma ieraksts. b. Kad tiek parādīts paziņojums “BT READY”, nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšējā paneļa pogu (Avots), lai tiktu parādīts paziņojums “BT PAIRING”.

2. Sarakstā izvēlieties “[AV] Samsung Soundbar C4-Series” vai “[AV] Soundbar C4-Series”.

• Kad sistēma Soundbar un Bluetooth ierīce ir savienotas, priekšējā displejā tiek parādīts uzraksts [Bluetooth ierīces nosaukums] → “BT”.

3. Atskaņojiet sistēmā Soundbar mūzikas failus no ierīces, kas ir pievienota, izmantojot Bluetooth.

Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, “[AV] Samsung Soundbar C4-Series” vai “[AV] Soundbar C4-Series”, izdzēsiet to.

• Pēc tam atkārtojiet 1. un 2. darbību. PIEZĪME

• Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu mobilā ierīce, izmantojiet režīmu “BT READY”, lai izveidotu atkārtotu savienojumu.LAT - 26 Kāda ir atšķirība starp BT READY un BT PAIRING?

• BT READY : šajā režīmā varat meklēt iepriekš savienotos televizorus vai savienot iepriekš savienotu mobilo ierīci ar Soundbar.

• BT PAIRING : Šajā režīmā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu PAIR vai nospiediet Soundbar augšdaļā esošo pogu (Avots) un turiet to nospiestu vairāk nekā 5sekundes, kamēr Soundbar ir režīmā “BT” un stāvoklī “BT READY”.)

• Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.

• Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.

• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 18 minūtes.

• Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos: – ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks; – ja sistēma Soundbar vienlaikus tiek savienota pārī ar vairākām Bluetooth ierīcēm; – ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Sistēma Soundbar atbalsta SBC datus (44,1kHz, 48kHz).

• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.

• Nevarat izveidot sistēmas Soundbar savienojumu ar Bluetooth ierīci, kas atbalsta tikai HF (Hands Free) funkciju.

• Ja sistēma Soundbar ir savienota pārī ar Bluetooth ierīci, ierīces skenēto ierīču sarakstā atlasot ierakstu “[AV] Samsung Soundbar C4-Series” vai “[AV] Soundbar C4-Series”, sistēma Soundbar automātiski tiek pārslēgta režīmā “BT”. – Opcija ir pieejama tikai tad, ja sistēma Soundbar ir pieejama ar Bluetooth ierīci pārī savienoto ierīču sarakstā. (Ierīcei Bluetooth un sistēmai Soundbar ir jābūt iepriekš savienotām pārī vismaz vienu reizi.)

• Sistēmas Soundbar nosaukums Bluetooth ierīces meklēto ierīču sarakstā tiek parādīts tikai tad, ja sistēmas Soundbar displejā ir redzams ziņojums “BT READY”.

• Sistēmu Soundbar nevar savienot pārī ar citu Bluetooth ierīci, ja ir jau aktivizēts Bluetooth režīms un sistēma ir jau savienota ar kādu Bluetooth ierīci. Bluetooth Power ieslēgšana (SOUND MODE) Ja iepriekš pārī savienotu Bluetooth ierīci tiek mēģināts savienot pārī ar sistēmu Soundbar, kad ir ieslēgta funkcija Bluetooth Power ieslēgšana un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

1. Nospiediet un vismaz 5 sekundes turiet nospiestu tālvadības pults pogu SOUND MODE, kamēr ir

ieslēgta sistēma Soundbar.

2. Sistēmas Soundbar displejā tiek parādīts ziņojums “ON-BLUETOOTH POWER”.LAT - 27

Bluetooth ierīces atvienošana no sistēmas Soundbar Bluetooth ierīces un sistēmas Soundbar savienojumu var pārtraukt. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Sistēmas Soundbar savienojums tiek pārtraukts.

• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums “BT DISCONNECTED”. Sistēmas Soundbar atvienošana no Bluetooth ierīces Nospiediet augšējā paneļa vai tālvadības pults pogu (Avots) un pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

• Atvienošana ilgst noteiktu laiku, jo Bluetooth ierīcei ir jāsaņem atbilde no sistēmas Soundbar. (Savienojuma pārtraukšanas laiks var atšķirties atkarībā no Bluetooth ierīces.)

• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums “BT DISCONNECTED”. PIEZĪMES

• Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10metrus.

• Sistēma Soundbar automātiski izslēdzas, ja tās ir darbības statuss Gatavs ir ildzis 18minūtes. Papildu informācija par tehnoloģiju Bluetooth Bluetooth ir tehnoloģija, kas ļauj ērti izveidot ar tehnoloģiju Bluetooth saderīgu ierīču savstarpējus savienojumus, izmantojot īsu bezvadu savienojumu.

• Bluetooth ierīce atkarībā no izmantošanas veida var radīt troksni vai darbības traucējumus šādos gadījumos: – kāda jūsu ķermeņa daļas saskaras ar Bluetooth ierīces uztveršanas/pārvades sistēmu vai sistēmu Soundbar; – tas ir atkarīgs no sienas stūrī vai telpas daļas radīto šķēršļu izraisītām elektriskām svārstībām; – ierīce tiek pakļauta elektriskās strāvas traucējumiem, ko rada ierīces, tostarp medicīnas aprīkojums, mikroviļņu krāsnis un bezvadu LAN iekārtas, kas darbojas tādā pašā frekvenču joslā.

• Savienojiet sistēmu Soundbar pārī ar Bluetooth ierīci, kamēr tās atrodas tuvu viena otrai.

• Jo lielāks ir attālums starp sistēmu Soundbar un Bluetooth ierīci, jo sliktāka ir signāla kvalitāte.Ja attālums pārsniedz tehnoloģijas Bluetooth darbības diapazonu, savienojums tiek pārtraukts.

• Zonās ar sliktu signāla uztveršanas kvalitāti, iespējams, Bluetooth savienojums nedarbosies pareizi.

• Bluetooth savienojums darbojas tikai tad, ja ierīce ir tuvumā. Savienojums tiek automātiski pārtraukts, ja Bluetooth ierīce atrodas ārpus diapazona. Arī atrodoties diapazonā, skaņas kvalitāti var pasliktināt šķēršļi, piemēram, sienas vai durvis.

• Bezvadu ierīces darbības laikā var rasties elektriskie traucējumi.LAT - 28 10 SIENAS STIPRINĀJUMA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.

• Neuzstādiet vietā, kurā ir augsta temperatūra vai augsts mitruma līmenis.

• Pārliecinieties, vai siena ir pietiekami izturīga, lai noturētu šī izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.

• Iegādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, stiprinājuma skrūves nostipriniet sienas balstos.

• Iegādājieties tādas sienas stiprinājuma skrūves, kas ir piemērotas tās sienas tipam un biezumam, pie kuras uzstādīsit sistēmu Soundbar. – Diametrs: M5 – Garums: ieteicams 35 mm vai garākas.

• Pirms sistēmas Soundbar uzstādīšanas uz sienas savienojiet tās kabeļus ar ārējām ierīcēm.

• Pirms tā uzstādīšanas noteikti izslēdziet ierīci un atvienojiet to no barošanas avota. Pretējā gadījumā var tikt izraisīts elektrošoks. Sienas stiprinājuma komponenti Sienas stiprinājuma šablons x 2 (M4 x L10) x 2 Skrūves turētājs Skrūve x 2 Sienas stiprinājuma kronšteinu

1. Piespiediet Sienas stiprinājuma šablons pie

• Sienas stiprinājuma šablons ir jānovieto līdzeni.

• Ja televizors tiks stiprināts pie sienas, uzstādiet sistēmu Soundbar vismaz 5 cm zem televizora. 5 cm vai vairākLAT - 29

2. Salāgojiet Sienas stiprinājuma vadotnes

viduslīniju ar televizora viduspunktu (ja uzstādāt sistēmu Soundbar zem televizora) un pēc tam ksējiet Sienas stiprinājuma šablons pie sienas, izmantojot līmlenti.

• Ja neuzstādāt sistēmu zem televizora, novietojiet Viduslīnija uzstādīšanas vietas vidū. Viduslīnija

3. Ar pildspalvas vai uzasināta zīmuļa galu

caurduriet ar A-TYPE apzīmēto attēlu viduspunktu katrā vadotnes galā, lai atzīmētu balsta skrūvju atveru vietas, un pēc tam noņemiet Sienas stiprinājuma šablons.

4. Izmantojot piemērota izmēra urbi, izurbiet

sienā atveri katrā atzīmētajā vietā.

• Ja atzīmes neatbilst tapu pozīcijām, pirms atbalsta skrūvju ievietošanas atverēs ievietojiet atbilstošos ķīļus. Ja lietojat ķīļus, noteikti izurbiet pietiekami lielas atveres, kas piemērotas izmantotajiem ķīļiem.

5. Izstumiet skrūvi (nav iekļauta komplektācijā)

caur katru Skrūves turētājs un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē. (Nav iekļauta komplektācijā)

6. Uzstādiet 2 Sienas stiprinājuma kronšteinu

pareizā virzienā sistēmas Soundbar apakšā, izmantojot 2 Skrūves. POWER

• Veicot montāžu, pārliecinieties, vai Sienas stiprinājuma kronšteinu izvirzītās daļas atrodas aiz sistēmas Soundbar aizmugures. Sistēmas Soundbar aizmugure Sistēmas Soundbar labā malaLAT - 30

7. Uzstādiet sistēmu Soundbar ar tai

piestiprinātajiem Sienas stiprinājuma kronšteinu, uzkarinot Sienas stiprinājuma kronšteinu uz sienā ieskrūvētajām Skrūves turētājs.

8. Pabīdiet sistēmu Soundbar uz leju, kā

parādīts tālāk, lai Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

• Ievietojiet Skrūves turētājs Sienas stiprinājuma kronšteinu platākajā (apakšējā) daļā un pēc tam pabīdiet Sienas stiprinājuma kronšteinu uz leju, Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs. 11 SISTĒMAS SOUNDBAR NOVIETOŠANA UZ TELEVIZORA STATĪVA Novietojiet sistēmu Soundbar uz televizora statīva. 3 cm vai vairāk Kā parādīts attēlā, salāgojiet sistēmas Soundbar centru ar televizora centru un uzmanīgi novietojiet sistēmu Soundbar uz televizora statīva. Lai nodrošinātu optimālu skaņas kvalitāti, novietojiet sistēmu Soundbar vismaz 3 cm attālumā no televizora priekšējās virsmas. PIEZĪME

• Pārliecinieties, vai sistēma Soundbar ir novietota uz līdzenas un stabilas virsmas.LAT - 31 12 PROGRAMMATŪRAS ATJAUNINĀŠANA Uzņēmums Samsung turpmāk var piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus. POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A)

(OPTICAL) USB ports Ja ir pieejams kāds atjauninājums, aparātprogrammatūru var atjaunināt, pievienojot USB ierīci ar tajā saglabāto aparātprogrammatūras atjauninājumu sistēmas Soundbar USB pieslēgvietai. Papildinformāciju par atjauninājuma failu lejupielādi skatiet Samsung tīmekļa vietnē www.samsung.com → Support. Pēc tam izvēlieties izstrādājuma veidu vai ievadiet sistēmas Soundbar modeļa numuru, izvēlieties opciju Programmatūra un lietotnes un pēc tam Lejupielādes. Ņemiet vērā, ka funkciju nosaukumi var atšķirties. Atjaunināšanas procedūra Svarīgi: atjaunināšanas funkcija izdzēš visus lietotāja iestatījumus. Mēs iesakām pierakstīt savus iestatījumus, lai pēc atjaunināšanas tos varētu ērti iestatīt no jauna. Ņemiet vērā, ka, veicot aparātprogrammatūras atjaunināšanu, tiek atiestatīts arī zemfrekvenču skaļruņa savienojums.

1. Pievienojiet USB zibatmiņas disku datora

USB portam. Svarīgi: Pārliecinieties, vai USB zibatmiņas diskā nav mūzikas failu. Tas var izraisīt programmaparatūras atjaunināšanas kļūmi.

atlasiet Ievadīt modeļa numuru un ievadiet Soundbar modeli. Atlasiet rokasgrāmatas un lejupielādes un lejupielādējiet visjaunāko programmatūras failu.

3. Saglabājiet lejupielādēto programmatūru

USB zibatmiņā un izvēlieties “Izvilkt šeit”, lai tilpatspiestu mapi.

4. Izslēdziet sistēmu Soundbar un pievienojiet

USB zibatmiņas disku ar programmatūras atjauninājumu USB portam.

5. Ieslēdziet sistēmu Soundbar un mainiet

avotu uz “USB” režīmu. 3 minūšu laikā tiek parādīts paziņojums “UPDATE” un tiek sākta atjaunināšana.

6. Kad atjaunināšana ir pabeigta, Soundbar

automātiski izslēdzas. Ieslēdziet Soundbar un nospiediet pogu (Skaļums) uz augšēja paneļa 5sekundes. Displejā parādās “INIT OK” , un Soundbar restartējas.

• Šim izstrādājumam ir funkcija DUAL BOOT. Ja programmaparatūra netiek atjaunināta, varat vēlreiz atjaunināt to. Soundbar maiņstrāvas vads ir jāpievieno, kad ir ievietots USB ar atjaunināšanas failu. Pēc tam atjaunināšana tiek sākta atkārtoti, kamēr VFD nerāda neko; atjaunināšana beigsies pēc 2minūtēm.

7. Atjaunojiet sistēmas Soundbar iestatījumus.LAT - 32

Ja netiek parādīts paziņojums UPDATE

1. Izslēdziet sistēmu Soundbar, atvienojiet un

vēlreiz pievienojiet USB krātuves ierīci, kurā ir saglabāti atjaunināšanas faili, sistēmas Soundbar USB portam.

2. Atvienojiet sistēmas Soundbar barošanas

vadu, pievienojiet to atpakaļ un pēc tam ieslēdziet sistēmu Soundbar. PIEZĪMES

• Aparātprogrammatūras atjaunināšana var nedarboties pareizi, ja USB krātuves ierīcē ir saglabāti sistēmas Soundbar atbalstīti audio faili.

• Kamēr tiek veikta atjaunināšana, neizslēdziet barošanu un neatvienojiet USB ierīci.

• Pēc atjaunināšanas tiks inicializēta Soundbar lietotāja iestatīšana. Tāpēc mēs iesakām pierakstīt šos iestatījumus, lai pēc atjaunināšanas tos varētu viegli atjaunot. Ņemiet vērā, ka, veicot aparātprogrammatūras atjaunināšanu, tiek atiestatīts arī zemfrekvenču skaļruņa savienojums. Ja pēc atjaunināšanas savienojums ar zemfrekvenču skaļruni netiek atkal izveidots automātiski, skatiet 16. lpp. Ja programmatūras atjaunināšana neizdodas, pārbaudiet, vai USB zibatmiņa nav bojāta.

• Mac OS datoru lietotājiem kā USB formātu ieteicams izmantot MS-DOS (FAT).

• Atjaunināšana, izmantojot USB, var nebūt pieejama atkarībā no USB krātuves ierīces ražotāja.LAT - 33 Soundbar neieslēdzas. ; Pārbaudiet, vai sistēmas Soundbar barošanas vads ir pareizi iesprausts kontaktligzdā. Soundbar darbojas kļūdaini. ; Atvienojiet barošanas vadu un atkal iespraudiet to. ; Ieslēdziet/izslēdziet ārējo ierīci un mēģiniet vēlreiz. ; Ja nav signāla, sistēma Soundbar pēc zināma laika automātiski tiek izslēgta. Ieslēdziet barošanu. (skatiet 7. lpp.) Ja tālvadības pults nedarbojas. ; Novietojiet tālvadības pulti tieši pret Soundbar. ; Nomainiet baterijas pret jaunām. Soundbar neatskaņo nevienu skaņu. ; Sistēmas Soundbar skaļums ir pārāk mazs vai izslēgts. Noregulējiet skaļumu. ; Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skaļumu. ; Lai atskaņotu televizora skaņu, izvēlieties Soundbar. (Samsung televizors: Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Skaņas izvade

• Izvēlieties Soundbar) ; Vada savienojums ar sistēmu Soundbar var būt vaļīgs. Atvienojiet vadu un pievienojiet vēlreiz. ; Atvienojiet strāvas vadu pavisam, pievienojiet to vēlreiz un ieslēdziet ierīci. ; Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 31. lpp.) Zemfrekvences skaļrunis neatskaņo nevienu skaņu. ; Pārbaudiet, vai LED indikators zemfrekvenču skaļruņa aizmugurē deg zilā krāsā. Pievienojiet Soundbar un zemfrekvences skaļruņi, ja indikators lēni mirgo zilā krāsā vai maina krāsu uz sarkanu. (skatiet 17. lpp.) ; Ja starp sistēmu Soundbar un zemfrekvenču skaļruni ir šķērslis, tas var radīt darbības traucējumus. Novietojiet ierīces vietā, kur starp tām nav šķēršļu. ; Citas tuvumā esošas ierīces, kuras raida radiofrekvenču signālus, var izraisīt savienojuma pārrāvumu. Šādām ierīcēm nevajadzētu atrasties skaļruņa tuvumā. ; Atvienojiet strāvas vadu un pievienojiet to vēlreiz. Zemfrekvenču skaļrunis neskan pietiekami skaļi. ; Iespējams, jūsu atskaņotā satura ieraksta skaļums ir zems. Pamēģiniet noregulēt zemfrekvenču skaļruņa skaļumu. (skatiet 12. lpp.) ; Novietojiet zemfrekvenču skaļruni sev tuvāk. Soundbar neparādās TV Bluetooth ierīču sarakstā. ; Pilnībā atvienojiet Soundbar strāvas vadu un pēc tam pievienojiet to, tad vēlreiz veiciet meklēšanu. (skatiet 20. lpp.) ; Savienojiet TV un Soundbar ar optisko kabeli un atlasiet režīmu “D.IN”, nospiežot pogu (Avots) Soundbar augšdaļā. Skatiet, vai audio izvade darbojas normāli un vēlreiz veiciet meklēšanu. (skatiet 20. lpp.)

PIRMKODA LICENCI Lai nosūtītu jautājumus un pieprasījumus par atvērto pirmkodu, sazinieties ar uzņēmumu Samsung Open Source (http://opensource.samsung.com)

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atšķirties no faktiskā izstrādājuma izskata.

• Šādos gadījumos var tikt iekasēta administrēšanas maksa: (a) pēc jūsu pieprasījuma tiek izsaukts inženieris, taču izstrādājums nav bojāts (t.i., ja neesat izlasījis šo lietotāja rokasgrāmatu); (b) esat atnesis ierīci uz remonta centru, taču izstrādājums nav bojāts(t.i., ja neesat izlasījis šo lietotāja rokasgrāmatu).

• Jūs tiksiet informēts par administrēšanas maksas apmēru pirms speciālista ierašanās.LAT - 36

17 SPECIFIKĀCIJAS UN NORĀDĪJUMI

Specikācijas Modeļa nosaukums HW-C430

Svars 1,4 kg Izmēri (P x A x Dz) 858,8 x 59,0 x 75,0 mm Darba temperatūras diapazons +5°C līdz +35°C Darba mitruma diapazons 10 % līdz 75 %

Nominālā izvades jauda 40W x 2, 6 ohm Atbalstītie atskaņošanas formāti (DTS 2.0 skaņa tiek atskaņota DTS formātā.) LPCM 2 kanālu, Dolby Audio™ (atbalsta Dolby® Digital), DTS Zemfrekvenču skaļruņa nosaukums PS-WC44T Svars 4,4 kg Izmēri (P x A x Dz) 181,5 x 343,0 x 272,0 mm

Nominālā izvades jauda 190W Kopējais enerģijas patēriņš gaidstāves režīmā (W) 2,0W Bluetooth Pieslēgvietas deaktivizēšanas metode Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslēgtu Bluetooth Power funkciju. PIEZĪMES

• Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmaiņas specikācijās.

• Svars un izmēri ir norādīti aptuveni.LAT - 37

• Līdz ar šo Samsung apstiprina, ka šis radio aprīkojums atbilst Direktīvas 2014/53/ES un saistošajām Apvienotās Karalistes ar likumu noteiktajām prasībām. Atbilstības deklarācijas pilns teksts ir pieejams šajā interneta adresē http://www.samsung.com, izvēlieties Atbalsts un ievadiet modeļa nosaukumu. Šo aprīkojumu var darbināt visās ES valstīs un Apvienotajā Karalistē.

• BEZVADU IERĪCES IZEJAS JAUDA RF raidītāja maksimālā jauda 100 mW, 2,4 GHz – 2,4835 GHz 25 mW, 5,725 GHz – 5,825 GHz [Pareiza atbrīvošanās no šī izstrādājuma baterijām] (Attiecas uz valstīm, kur tiek izmantotas atsevišķas savākšanas sistēmas.) Šis marķējums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalpošanas laika beigām no tām nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Ja ir atzīmēti ķīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus. Ja baterijas netiek pareizi izmestas, šīs vielas var nodarīt kaitējumu cilvēku veselībai vai videi. Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai. Pareiza atbrīvošanās no šī izstrādājuma (elektriskā un elektroniskā aprīkojuma atkritumi) (Attiecas uz valstīm, kur tiek izmantotas atsevišķas savākšanas sistēmas.) Šis marķējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc izstrādājuma kalpošanas laika beigām no izstrādājuma un tā elektroniskajiem piederumiem (piemēram, lādētāja, austiņām, USBkabeļa) nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai nekontrolētas atkritumu likvidēšanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu. Lai saņemtu detalizētu informāciju par to, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi. Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacījumiem. Šo izstrādājumu un tā elektroniskos piederumus nedrīkst sajaukt ar citiem likvidējamiem uzņēmuma atkritumiem. Informāciju par uzņēmuma Samsung saistībām vides aizsardzības jomā un ar izstrādājumu saistītajiem tiesību aktos noteiktajiem pienākumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietnē: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/EST - 2 OHUTUSTEAVE HOIATUSED
