MANUALE UTENTE HWC440G SAMSUNG

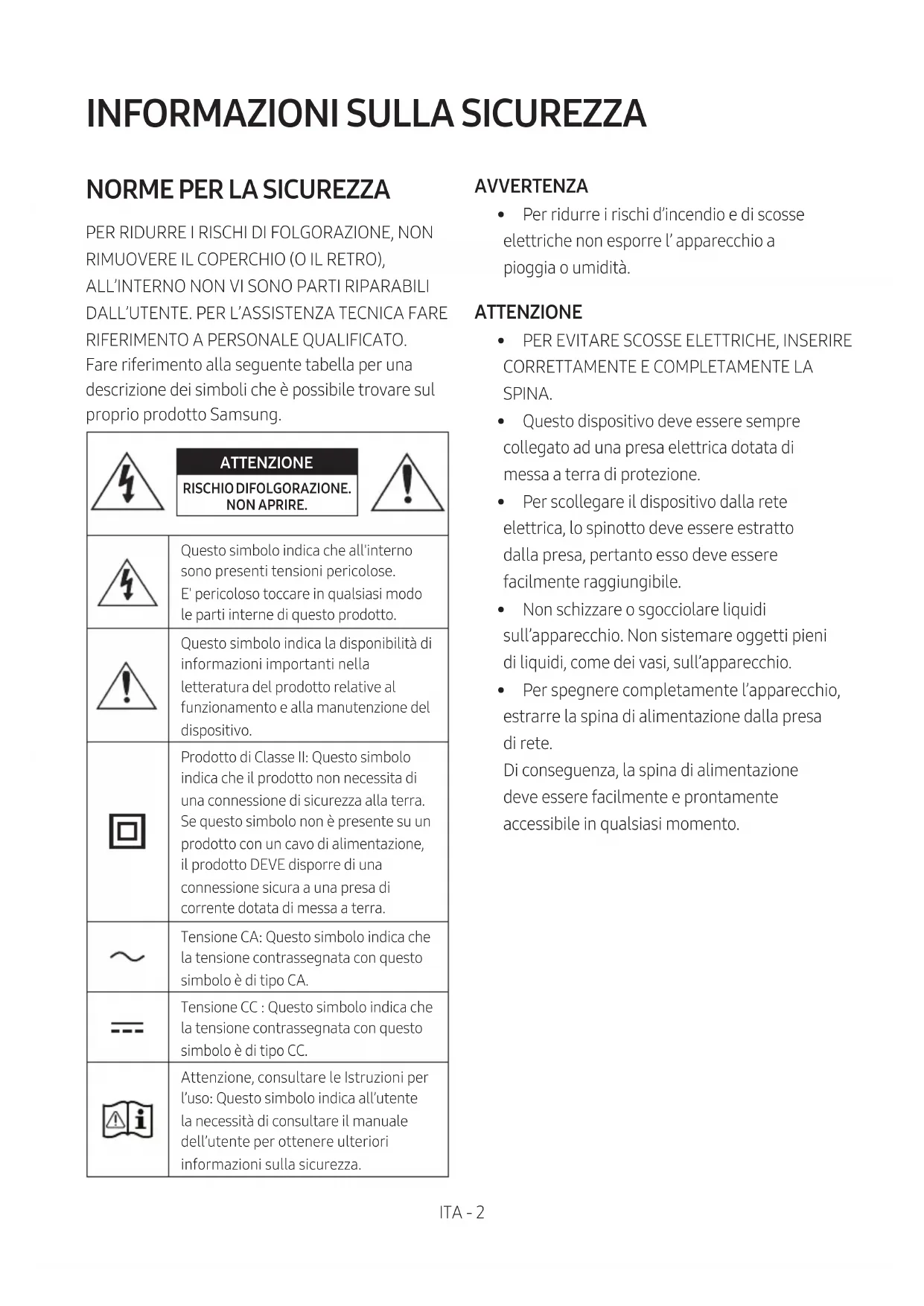

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL’INTERNO NON VI SONO PARTI RIPARABILI DALL’UTENTE. PER L’ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla seguente tabella per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung. ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.Questo simbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra. Se questo simbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.Attenzione, consultare le Istruzioni per l’uso: Questo simbolo indica all’utente la necessità di consultare il manuale dell’utente per ottenere ulteriori informazioni sulla sicurezza. AVVERTENZA

• Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità. ATTENZIONE

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.

• Non schizzare o sgocciolare liquidi sull’apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull’apparecchio.

• Per spegnere completamente l’apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.ITA - 3 PRECAUZIONI

1. Assicurarsi che l’alimentazione CA della

propria abitazione sia conforme ai requisiti di potenza riportati sull’adesivo di identicazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), vericando che vi sia spazio sufciente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l’unità su amplicatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l’unità, scollegare il connettore CA dalla presa di rete. Scollegare l’unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di

alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l’unità.

3. Non esporre l’unità alla luce diretta del sole o

ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell’unità.

4. Tenere il prodotto lontano da fonti di umidità

(ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell’unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all’uso industriale. Questo prodotto è destinato esclusivamente all’uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l’unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto

contengono sostanze chimiche dannose per l’ambiente. Non smaltirle con i comuni riuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. ATTENZIONE : Una installazione scorretta delle batterie può causarne l’esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.ITA - 4 SOMMARIO 01 Vericadeicomponenti 6 02 Panoramicadelprodotto 7 Pannello anteriore / Pannello superiore della Soundbar ------------------------- 7 Pannello inferiore della Soundbar ------------------------- 8 03 Utilizzodeltelecomando 9 Inserimento delle batterie prima dell’utilizzo del telecomando (2 batterie AAA) ------------------------- 9 Come utilizzare il telecomando

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Speciche di uscita per diverse modalità di effetti sonori

Regolazione del volume della Soundbar con il telecomando della TV ------------------------- 14 04 CollegamentodellaSoundbar 15 Collegamento alla rete elettrica

Connessione della Soundbar al Subwoofer

Collegamento del Kit posteriore wireless Samsung alla Soundbar

05 UtilizzodiunaconnessionecablataalTV 19 Connessione tramite cavo ottico

06 UtilizzodiunaconnessionewirelessalTV 20 Collegamento a un TV tramite Bluetooth

20ITA - 5 07 Collegamentodiundispositivoesterno 22 Collegamento tramite un cavo ottico

08 CollegamentodiundispositivodimemoriaUSB 23 09 Connessionediundispositivomobile 25 Connessione tramite Bluetooth

10 Installazionedelsupportoaparete 28 Precauzioni per l’installazione

Componenti per il montaggio a parete

11 CollocamentodellaSoundbarsulpiedistallodi unaTV 30 12 Aggiornamentodelsoftware 31 Procedura per l’aggiornamento

Se non compare la scritta UPDATE

13 Risoluzionedeiproblemi 33 14 Licenza 34 15 Avvisodilicenzaopensource 35 16 Notaimportantesulservizio 35 17 Specicheeguida 36 Speciche

• Per ulteriori informazioni sull’alimentazione e il consumo di energia, vedere l’etichetta applicata al prodotto. (Etichetta : Fondo dell’Unità Principale della Soundbar)

• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l’Assistenza clienti Samsung.

• L’aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.

• Le caratteristiche e le speciche sono soggette a modiche senza preavviso.ITA - 7

Visualizzazione Consente di visualizzare lo stato e il modo attuale del prodotto.

Tasto (Alimentazione) Consente di accendere e spegnere il dispositivo.

• FunzioneAutoPowerDown L’unità si spegne automaticamente nelle situazioni elencate di seguito. – Modalità D.IN / BT / USB: Se non è presente un segnale audio per 18 minuti.

Tasto (Volume) Consente di regolare il volume.

• Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.

Tasto (Sorgente) Consente di selezionare il modo di ingresso della sorgente. Mododiingresso Visualizzazione Ingresso digitale ottico D.IN Modo BLUETOOTH BT Modo USB USB

• Per attivare la modalità “BTPAIRING”, impostare la sorgente sulla modalità “BT” nello stato “BT READY”, quindi tenere premuto il pulsante (Sorgente) per più di 5 secondi.

• Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.

• Quando si accende l’unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.

• Per attivare solo l’audio del Soundbar, disattivare i diffusori della TV nel menu di congurazione audio della TV. Vedere il manuale fornito con il televisore.ITA - 8 PannelloinferioredellaSoundbar POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)

POWER Collegare il cavo di alimentazione CA della Soundbar.

DIGITALAUDIOIN(OPTICAL) Collegare all’uscita digitale (ottica) di un dispositivo esterno.

USB(5V0.5A) Collegare a un dispositivo USB per riprodurre le musicali sul dispositivo USB tramite la Soundbar.

• Per scollegare il cavo di alimentazione da una presa a parete, tirare afferrandolo per la spina. Non tirare afferrando il cavo.

• Non collegare questa unità o altri componenti a una presa CA no a quanto tutti i collegamenti tra i componenti sono stati completati.ITA - 9

03 UTILIZZO DEL TELECOMANDO

Inserimentodellebatterieprimadell’utilizzodeltelecomando (2batterieAAA) Far scorrere il coperchio posteriore nella direzione della freccia no alla completa rimozione. Inserire 2 batterie AAA (1,5 V) orientate in modo corretto. Far scorrere il coperchio posteriore no al raggiungimento della posizione iniziale. Comeutilizzareiltelecomando SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Alimentazione Consente di accendere e spegnere la Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Sorgente Premere per selezionare una sorgente collegata alla Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Muto Premere il tasto (Muto) per disattivare l’audio. Premerlo nuovamente per riattivare l’audio.

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Premendo il pulsante è possibile regolare il volume di ciascun altoparlante.

• Premere il pulsante VIRTUAL CENTER LEVEL e quindi regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.

• Se vengono connessi gli altoparlanti posteriori (venduti separatamente), l’impostazione REAR LEVEL è supportata. Per regolare il volume del REAR LEVEL tra -6 e +6, utilizzare i pulsanti Su/Giù.

VOL WOOFER SOUNDMODEPAIR Su/Giù/ Sinistra/ Destra PremereleareeindicateperselezionareSu/Giù/Sinistra/ Destra. Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.

• Ripeti Per utilizzare la funzione Ripeti nel modo “USB”, premere il tasto Su.

• Saltabrano Premere il tasto Destra per selezionare il le musicale successivo. Premere il tasto Sinistra per selezionare il le musicale precedente.

• ID SET Tenere premuto il tasto Su per 5 secondi per completare l’ID SET (quando ci si connette a un subwoofer wireless o ad altoparlanti posteriori wireless).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Controlloaudio Premendo il pulsante è possibile impostare la funzione audio. È possibile regolare le impostazioni desiderate utilizzando i tasti Su/Giù.

AUDIO SYNC VOICEENHANCEON/OFFNIGHTMODEON/OFF

– AUDIO SYNC Se il video della TV e l’audio della Soundbar non sono sincronizzati, premere il tasto (Controlloaudio) per selezionare AUDIO SYNC, quindi impostare il ritardo audio tra 0~300 millisecondi utilizzando i tasti Su/Giù. (Non disponibile nel modo “USB” o “BT”.) – VOICEENHANCEON/OFF Questa modalità semplica l’ascolto dei dialoghi parlati nei lm e in TV. – NIGHTMODEON/OFF Questa modalità è ottimizzata per la visione notturna con le impostazioni regolate per abbassare il volume ma mantenere i dialoghi chiari.

• La funzione audio VOICE ENHANCE e NIGHT MODE può essere impostata su ON/OFF utilizzando i pulsanti Su/Giù.

• Tenere premuto il pulsante (Controlloaudio) per circa 5 secondi per regolare il suono di ciascuna banda di frequenza. È possibile utilizzare i pulsanti Sinistra/Destra per selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz e ciascuna selezione può essere regolata tra -6 e +6 mediante i pulsanti Su/Giù. (Accertarsi che il modo Audio sia impostata su “STANDARD”.)ITA - 11

SOUND MODE WOOFER TONE CONTROL CH LEVEL Bluetooth PAIR Premere il tasto PAIR. Sul display della Soundbar viene visualizzato “BTPAIRING”. In questa modalità è possibile connettere la Soundbar a un nuovo dispositivo Bluetooth selezionando la Soundbar dall’elenco di ricerca del dispositivo Bluetooth.

Riproduci/ Sospendi VOL WOOFER SOUNDMODEPAIR Premere il tasto p per sospendere temporaneamente la riproduzione di un le musicale. Premendo nuovamente il pulsante, riprenderà la riproduzione del le musicale.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Info Quando premuto, vengono visualizzate le informazioni per ciascuna modalità. (Vedere pagina 7).

SOUND MODE WOOFER TONE CONTROL CH LEVEL SOUND MODE Premendo il pulsante, è possibile selezionare la modalità audio desiderata. SURROUND SOUND GAME DTS VIRTUAL:X STANDARD – SURROUND SOUND Fornisce un campo sonoro più ampio di quello standard. – GAME Fornisce l’audio stereoscopico che consente la piena immersione nell’azione di gioco.

Audio 3D immersivo da qualsiasi contenuto. – STANDARD Emette l’audio originale.

• DRC(DynamicRangeControl) Consente di applicare la funzionalità Dynamic Range Control alle tracce Dolby Digital. Con la Soundbar spenta, tenere premuto il tasto SOUND MODE per più di 5secondi per attivare o disattivare la modalità DRC (Dynamic Range Control). La modalità DRC, se attivata, attenua i suoni forti (il suono potrebbe risultare distorto).

• BluetoothPower Questa funzione accende automaticamente la Soundbar nel momento in cui riceve una richiesta di connessione da una TV o da un dispositivo Bluetooth già connessi in passato. La funzione è Attiva per impostazione predenita. – Tenere premuto il pulsante SOUND MODE per più di 5 secondi con la Soundbar accesa per spegnere la funzione Bluetooth Power.ITA - 12

SOUND MODE WOOFER TONE CONTROL CH LEVEL LIVELLO WOOFER (BASSO) CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE Premere il tasto su o giù per regolare il livello del woofer (bassi) a -12 o tra -6 e +6. Per regolare il livello del volume del woofer (bassi) su 0 (valore predenito), premere il tasto.

SOUND MODE WOOFER TONE CONTROL CH LEVEL TONE CONTROL Premendo il pulsante è possibile regolare il volume degli alti o dei bassi.

• Premere il pulsante TREBLE o BASS e quindi regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.ITA - 13 Utilizzodeipulsantinascosti(pulsanticonpiùdiunafunzione) Tastonascosto Paginadiriferimento Tastodeltelecomando Funzione WOOFER (Su) Acceso/Spento Telecomando della TV (Standby) Pagina 14 Sinistra Connessione TV attivata/disattivata (BT Pronto) Pagina 21 Su ID SET Pagina 10 (Controllo audio) 7 Band EQ (tenere premuto per 5 secondi) Pagina 10 Ripristino (tenere premuto per 10 secondi) Pagina 31 SOUND MODE DRC ON/OFF (Standby) Pagina 11 Bluetooth Power Pagina 11 Specichediuscitaperdiversemodalitàdieffettisonori Effetto Ingresso Uscita Senzakitdidiffusori posterioriwireless Conkitdidiffusori posterioriwireless SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• È possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.ITA - 14 RegolazionedelvolumedellaSoundbarconiltelecomandodellaTV Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere usata solo con telecomandi IR. I telecomandi Bluetooth, che richiedono l’associazione, non sono supportati.

• Per utilizzare questa funzione, impostare il diffusore TV su Altoparlanteesterno.

• Produttori che supportano questa funzione: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Spegnere la Soundbar.

2. Tenere premuto il tasto WOOFER per 5 secondi.

Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine: “OFF-TV REMOTE” (modalità predenita), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”. Tastodeltelecomando Visualizzazione Stato SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec (modalità predenita) OFF-TV REMOTE Disabilita il telecomando della TV. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec SAMSUNG-TV REMOTE Abilita il telecomando IR di una TV Samsung. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec ALL-TV REMOTE Abilita il telecomando IR di una TV di terze parti.ITA - 15 04 COLLEGAMENTODELLASOUNDBAR Collegamentoallareteelettrica Per collegare il subwoofer e la Soundbar a una presa elettrica, utilizzare i componenti di alimentazione nel seguente ordine:

1. Collegare il cavo di alimentazione al subwoofer.

2. Collegare il cavo di alimentazione alla Soundbar.

Vedere le gure sottostanti.

• Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, vedere l’etichetta applicata al prodotto. (Etichetta: Fondo dell’unità principale della Soundbar) Retrodelsubwoofer Cavodi alimentazione Collegamentoalla reteelettrica Fondodell’unitàprincipale dellaSoundbar Collegamentoalla reteelettrica Cavodi alimentazione POWER POWER USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A)

(OPTICAL) POWER POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)ITA - 16 ConnessionedellaSoundbaralSubwoofer Quando è collegato il subwoofer, vengono riprodotti potenti toni bassi. ConnessioneautomaticatrailsubwooferelaSoundbar Al momento dell’accensione dopo il collegamento dei cavi di alimentazione alla Soundbar e al subwoofer, il subwoofer si connette automaticamente alla Soundbar.

• Una volta completata l’associazione automatica, l’indicatore blu nella parte posteriore del subwoofer si accende. IndicatoriLEDsulretrodelsubwoofer LED Stato Descrizione Soluzione Blu Acceso Connessione riuscita (funzionamento normale)

Lampeggiante Ripristino della connessione Controllare che il cavo di alimentazione connesso all’unità principale della Soundbar sia collegato correttamente oppure attendere circa 5 minuti. Se continua a lampeggiare, provare a connettere manualmente il subwoofer. Consultare la pagina

Rosso Acceso Standby (con l’unità principale della Soundbar spenta) Vericare che il cavo di alimentazione sia collegato correttamente all’unità principale della Soundbar. Connessione non riuscita Procedere nuovamente alla connessione.Vedere le istruzioni relative alla connessione manuale a pagina 17. Rossoeblu Lampeggiante Malfunzionamento Consultare il manuale per i recapiti del Centro servizi Samsung.ITA - 17 Connessionemanualedelsubwooferincasodiconnessioneautomaticanonriuscita Primadieseguirelaproceduradiconnessionemanualedescrittadiseguito:

• Vericare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente.

• Assicurarsi che la Soundbar sia accesa.

1. Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi.

• L’indicatore rosso sul retro del diffusore si spegne e l’indicatore blu lampeggia. 5 Sec Retrodelsubwoofer

2. Per prima cosa, premere il pulsante sul telecomando per accendere il display.

Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

• Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.

• La Soundbar si accenderà automaticamente una volta completata l’ID SET. SOUNDMODE PAIR5 Sec ID SET IllogoSAMSUNGsitrovasulla partesuperiore

3. Vericare che il LED LINK sia di colore blu sso (connessione completata).

Blusso L’indicatore a LED LINK smette di lampeggiare e diventa blu sso quando si stabilisce una connessione tra la Soundbar e il subwoofer wireless.ITA - 18 NOTE

• Non collegare il cavo di alimentazione di questo prodotto o la tua TV a una presa a muro no a quanto tutti i collegamenti tra i componenti sono stati completati.

• Prima di spostare o installare questo prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.

• Se l’unità principale è spenta, il subwoofer wireless entrerà in modo stand-by e l’indicatore Led di STANDBY sul retro diventerà rosso dopo aver lampeggiato in blu per diverse volte.

• Se si utilizza un dispositivo che sfrutta la medesima frequenza (5,8 GHz) della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.

• La distanza di trasmissione massima del segnale wireless dell’unità principale è di circa 10 metri, ma può variare a seconda dell’ambiente di funzionamento. Se tra l’unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il sistema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo. PRECAUZIONI

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.

• Per prestazioni di ascolto ottimali, assicurarsi che l’area circostante il diffusore wireless e il posizionamento del modulo di ricezione wireless (venduto separatamente) siano sgombri da ostacoli. CollegamentodelKitposteriorewirelessSamsungallaSoundbar Per ascoltare il vero audio surround wireless, collegare il Kit altoparlante posteriore wireless Samsung (SWA-9200S, venduto separatamente) alla Soundbar. Per informazioni dettagliate sui collegamenti, consultare il manuale del Kit altoparlante posteriore wireless Samsung.ITA - 19

05 UTILIZZO DI UNA CONNESSIONE

CABLATAALTV È possibile ascoltare l’audio della TV dalla Soundbar grazie a connessioni cablate o wireless.

• Quando la Soundbar è collegata a specici modelli di televisore Samsung, è possibile controllarla utilizzando il telecomando della TV. – Questa funzione è supportata dalle Smart TV Samsung del 2017 e successive che sono in grado di supportare il Bluetooth quando si collega la Soundbar alla TV con un cavo ottico. – Questa funzione consente inoltre di utilizzare il menu della TV per regolare il campo sonoro e diverse impostazioni, oltre al volume e alla funzione di muto. Connessionetramitecavoottico Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il “Formato audio dell’uscita digitale” è impostato su PCM, si raccomanda di modicare l’impostazione passando a Dolby Digital. Una volta modicata l’impostazione, è possibile godere di una qualità audio più elevata. (Sul menu del TV le diciture per Dolby Digital e PCM potrebbero essere diverse a seconda del produttore del TV.) Listadicontrollopre-connessione

• Quando si utilizza un cavo ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura.

• Quando si utilizza un cavo ottico, è necessario impostare la modalità “D.IN”. USB (5V 0.5A) DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTPartesuperioredellaSoundbar D.IN Cavoottico

1. Collegare la presa jack DIGITALAUDIOIN(OPTICAL) della Soundbar alla presa jack OPTICAL OUT

della TV con un cavo ottico digitale.

2. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare il

modo “D.IN”.ITA - 20

CollegamentoaunTVtramiteBluetooth In caso di connessione di una TV mediante Bluetooth, è possibile percepire l’audio stereo senza i fastidi dovuti al cablaggio.

• È possibile connettere solo una TV alla volta. SOUND MODE PAIR OPPURE Laconnessioneiniziale

1. Premere il tasto PAIR sul telecomando per accedere alla modalità “BTPAIRING”.

(OPPURE) a. Premere il tasto (Sorgente) sul pannello superiore, quindi selezionare “BT”. “BT” passa automaticamente in pochi secondi a “BTPAIRING” oppure a “BTREADY” se presente un record di connessione. b. Quando compare “BTREADY”, tenere premuto il tasto (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare “BTPAIRING”.

2. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)

3. Selezionare “[AV]SamsungSoundbarC4-Series” oppure “[AV]SoundbarC4-Series” dall’elenco

visualizzato nella schermata della TV. Una Soundbar disponibile è indicata con “NeedsPairing” o “Paired” nell’elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

• Una volta connessa la TV, viene visualizzato il messaggio [NomeTV] → “BT” sul display frontale della Soundbar.

4. Ora è possibile percepire l’audio della TV dalla Soundbar.

SelaSoundbarnonvienetrovatadalTV

• Collegare il TV e la Soundbar con un cavo ottico e selezionare la modalità “D.IN” premendo il pulsante (Sorgente) nella parte superiore della Soundbar. Vericare se l’uscita audio funziona normalmente e procedere con il passaggio 2 e 3.ITA - 21 Seildispositivononriesceaconnettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. “[AV]SamsungSoundbar C4-Series” oppure “[AV]SoundbarC4-Series”) compare nell’elenco, cancellatela.

• Ripetere quindi i passaggi da 1 a 3. NOTA

• Una volta connessa la Soundbar alla TV per la prima volta, utilizzare la modalità “BTREADY” per la riconnessione. DisconnessionedellaSoundbardallaTV Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto “BT”.

• La disconnessione richiede tempo perché la TV deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)

• Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto Sinistra del telecomando per 5 secondi con la Soundbar in stato “BTREADY”. (Connessione TV attivata/ disattivata) QualèladifferenzatraBTREADYeBTPAIRING?

• BTREADY : in questa modalità è possibile cercare delle TV già connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.

• BTPAIRING: in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il pulsante PAIR sul telecomando oppure tenere premuto il pulsante (Sorgente) nella parte superiore della Soundbar per più di 5 secondi con la Soundbar in modalità “BT” e in stato “BTREADY”.) NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.

• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.

• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni: – Se la Soundbar è circondata da un potente campo elettrico. – Se due o più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar. – Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall’unità principale della Soundbar.ITA - 22

07 COLLEGAMENTO DI UN DISPOSITIVO

ESTERNO È possibile connettere un dispositivo esterno tramite una connessione cablata o Bluetooth per riprodurne l’audio attraverso la Soundbar. Collegamentotramiteuncavoottico USB (5V 0.5A) DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTPartesuperioredellaSoundbar D.IN Cavoottico

FondodellaSoundbarLettoreBD/DVD/Decoder/ Consolepervideogiochi

1. Collegare il DIGITALAUDIOIN(OPTICAL) ell’unità principale alla presa jack OPTICAL OUT del

dispositivo sorgente utilizzando un cavo ottico digitale.

2. Selezionare il modo “D.IN” premendo il tasto (Sorgente) sul pannello superiore o sul

MEMORIAUSB È possibile riprodurre tramite la Soundbar le musicali contenuti in dispositivi di memoria. USB POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A)

1. Connettere il dispositivo USB alla porta USB nella parte inferiore del prodotto.

2. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare “USB”.

3. Nel display viene visualizzato “USB”.

4. Riprodurre le musicali dal dispositivo di memoria tramite la Soundbar.

• La Soundbar si spegne automaticamente (Auto Power Down) se non è stato collegato alcun dispositivo USB per più di 18 minuti.ITA - 24 Elencodellacompatibilità Estensione Codec Frequenzadicampionamento Velocitàditrasmissione *.mp3 MPEG 1 Layer2 32 kHz ~ 48 kHz 32 ~ 320 kbps MPEG 1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kbps MPEG 2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kbps MPEG 2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kbps *.wma WMA7/8/9 32 kHz ~ 48 kHz 32 ~ 320 kbps *.ogg Vorbis 32 kHz ~ 48 kHz 45 ~ 500 kbps *.aac *.m4a *.mp4 (SoloAudio) AAC-LC (MPEG2,/ MPEG4) 32 kHz ~ 48 kHz 32 ~ 320 kbps *.wav LPCM 32 kHz ~ 192 kHz 1024 ~ 9216 kbps *.ac FLAC 32 kHz ~ 192 kHz 162 ~ 8100 kbps *.aiff AIFF 32 kHz ~ 192 kHz 1024 ~ 9216 kbps

• Se sul dispositivo USB sono archiviati un elevato numero di cartelle (circa 256) e le (circa 999) è possibile che la Soundbar impieghi qualche istante per accedere ai le e riprodurli.

• File system USB supportato: FAT16, FAT32, NTFSITA - 25 09 CONNESSIONEDIUNDISPOSITIVOMOBILE ConnessionetramiteBluetooth In caso di connessione di un dispositivo mobile mediante Bluetooth, è possibile percepire l’audio stereo senza i fastidi dovuti al cablaggio.

• È possibile connettere solo un dispositivo Bluetooth alla volta. SOUND MODE PAIR OPPUREDispositivoBluetooth Laconnessioneiniziale

1. Premere il tasto PAIR sul telecomando per accedere alla modalità “BTPAIRING”.

(OPPURE) a. Premere il tasto (Sorgente) sul pannello superiore, quindi selezionare “BT”. “BT” passa automaticamente in pochi secondi a “BTPAIRING” oppure a “BTREADY” se presente un record di connessione. b. Quando compare “BTREADY”, tenere premuto il tasto (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare “BTPAIRING”.

• Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [NomedispositivoBluetooth] → “BT”.

3. Riprodurre le musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

• Quindi ripetere i passaggi 1 e 2. NOTA

• Una volta connessa la Soundbar alla dispositivo mobile per la prima volta, utilizzare la modalità “BTREADY” per la riconnessione.ITA - 26 QualèladifferenzatraBTREADYeBTPAIRING?

• BTREADY : in questa modalità è possibile cercare delle TV già connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.

• BTPAIRING: in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar (Premere il pulsante PAIR sul telecomando oppure tenere premuto il pulsante (Sorgente) nella parte superiore della Soundbar per più di 5 secondi con la Soundbar in modalità “BT” e in stato “BTREADY”.) NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.

• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.

• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni: – Se la Soundbar è circondata da un potente campo elettrico. – Se si effettua l’associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea. – Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall’unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).

• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).

• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando “[AV]SamsungSoundbarC4-Series”oppure“[AV]SoundbarC4-Series” dall’elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo “BT”. – Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar appare nell’elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza “BTREADY”.

• La Soundbar non può essere abbinata a un altro dispositivo Bluetooth se è gia in modalità Bluetooth e abbinata a un altro dispositivo Bluetooth. AccensioneBluetoothPower(SOUNDMODE) Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Tenere premuto il tasto SOUND MODE sul telecomando per più di 5 secondi mentre si accende la

2. “ON-BLUETOOTHPOWER” viene visualizzato sul display della Soundbar.ITA - 27

DisconnettereildispositivoBluetoothdallaSoundbar È possibile scollegare il dispositivo Bluetooth dall’Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L’Soundbar viene scollegato.

• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio “BTDISCONNECTED”. DisconnessionedellaSoundbardaldispositivoBluetooth Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto “BT”.

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)

• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio “BTDISCONNECTED”. NOTE

• In modo di connessione Bluetooth, la connessione cade se la distanza tra l’Soundbar e il dispositivo Bluetooth supera 10 m.

• L’Soundbar si spegne automaticamente dopo 18 minuti in modo Pronto. UlterioriinformazionisulBluetooth Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio.

• Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se: – Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo Bluetooth o dell’Soundbar. – È soggetto a variazioni elettriche dovute a interferenze derivanti da riessioni dei segnali su pareti, spigoli o tramezzature d’ufcio. – È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless.

• Collegare l’Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

• Maggiore è la distanza tra l’Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d’azione del Bluetooth, la connessione si interrompe.

• In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.

• Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.ITA - 28 10 INSTALLAZIONE

PARETE Precauzioniperl’installazione

• Installare solamente su pareti verticali.

• Non installare in luoghi caratterizzati da alte temperature e livelli di umidità.

• Vericare che la parete sia sufcientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installazione.

• Acquistare e utilizzare viti e ancoraggi di ssaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, ssare le viti di supporto ai montanti della parete.

• Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar. – Diametro: M5 – Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall’unità ai dispositivi esterni prima di installare la Soundbar sulla parete.

• Assicurarsi che l’unità sia spenta e scollegata dall’alimentazione prima di installarla. In caso contrario, potrebbero vericarsi scariche elettriche. Componentiperilmontaggioa parete Guidaperilmontaggioaparete x 2 (M4 x L10) x 2 Rondelladissaggio Vite x 2 Supportopermontaggioaparete

1. Posizionare la Guidaperilmontaggioa

parete contro la supercie della parete.

• La Guidaperilmontaggioaparete deve essere livellata.

• Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV. Almeno5cmITA - 29

2. Allineare la LineacentraledellaGuidaperil

montaggioaparete con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi ssare la Guidaperilmontaggio aparete alla parete con del nastro adesivo.

• Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell’area di installazione. Lineacentrale

3. Con la punta di una penna o di una matita

temperata forare il centro delle immagini A-TYPE su ciascuna estremità della Guida per contrassegnare i punti destinati ai fori delle viti di supporto, quindi rimuovere la Guidaperilmontaggioaparete.

4. Utilizzando una punta da trapano delle

giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

• Se i contrassegni non corrispondono alle posizioni dei prigionieri, accertarsi di inserire tasselli adeguati nei fori prima di inserire le viti di ssaggio. Quando si usano i tasselli, accertarsi che i fori praticati siano abbastanza larghi per i tasselli utilizzati.

5. Far passare una vite (non fornita in

dotazione) attraverso ciascuna Rondelladi ssaggio, quindi avvitare saldamente ciascuna vite in un apposito foro. (Nonfornitaindotazione)

6. Installare 2 Supportopermontaggioa

parete con l’orientamento corretto sul fondo della Soundbar, utilizzando 2 Viti. POWER

• Durante l’assemblaggio, assicurarsi che la parte a sospensione dei Supportiper montaggioaparete sia situata dietro la parte posteriore della Soundbar. RetrodellaSoundbar EstremitàdestradellaSoundbarITA - 30

7. Installare la Soundbar con gli annessi

Supportipermontaggioaparete appendendo i Supportipermontaggioa parete alle Rondelledissaggio sulla parete.

8. Far scorrere la Soundbar verso il basso come

illustrato di seguito, in modo che le Supporto permontaggioaparete si appoggino saldamente sulle Rondelladissaggio.

• Inserire le Rondelladissaggio nella parte larga (fondo) delle Supportoper montaggioaparete, quindi far scorrere le Supportopermontaggioaparete verso il basso, in modo che le Supportoper montaggioaparete si appoggino saldamente sulle Rondelladissaggio. 11 COLLOCAMENTO DELLA SOUNDBARSUL PIEDISTALLO DI UNA TV Collocare la Soundbar sul piedistallo di una TV. 3cmopiù Come illustrato nell’immagine, allineare il centro della Soundbar con il centro del TV, quindi, prestando la massima attenzione, posizionare la Soundbar sul piedistallo del TV. Per una qualità audio ottimale, posizionare la Soundbar ad almeno 3 cm dalla parte anteriore della TV. NOTA

(OPTICAL) PortaUSB Se viene messo a disposizione un aggiornamento, è possibile aggiornare il rmware collegando un dispositivo USB, su cui è stato preventivamente salvato l’aggiornamento del rmware, alla porta USB della Soundbar. Per ulteriori informazioni su come scaricare i le di aggiornamento, visitare il sito Web Samsung all’indirizzo (www.samsung.com

Support). Selezionare quindi il tipo di prodotto o fornire il numero di modello della Soundbar, selezionare l’opzione Software & Apps, quindi Downloads. Tenere presente che i nomi delle opzioni possono variare. Proceduraperl’aggiornamento Importante:la funzione di aggiornamento rimuove tutte le impostazioni dell’utente. Si raccomanda di prendere nota delle proprie impostazioni in modo da poterle reimpostare con facilità dopo l’aggiornamento. tenendo presente che l’aggiornamento del rmware ripristina anche il collegamento al subwoofer.

1. Connettere la chiavetta USB alla porta USB

del computer. Importante: assicurarsi che la chiavetta USB non contenga le musicali. In caso contrario l’aggiornamento del rmwall potrebbe non riuscire.

selezionare Immetti numero modello e immettere il modello della Soundbar. Selezionare manuali e download e scaricare la versione più aggiornata del le software.

3. Salvare il software scaricato su un archivio

USB e selezionare “Estrai qui” per decomprimere la cartella.

4. Spegnere la Soundbar e connettere la

chiavetta USB contenente l’aggiornamento software alla porta USB.

5. Accendere la Soundbar e impostare la

sorgente sulla modalità “USB”. Entro 3 minuti, verrà visualizzato “UPDATE” e il processo di aggiornamento avrà inizio.

6. Una volta completato l’aggiornamento, la

Soundbar verrà spenta. Accendere la Soundbar e premere il pulsante (Volume) sul pannello superiore per 5 secondi. “INITOK” viene visualizzato sul display e la Soundbar viene azzerata.

• Questo prodotto ha una funzione DUAL BOOT. Se l’aggiornamento del rmware non può essere eseguito, è possibile aggiornare nuovamente il rmware. Cavo di alimentazione Soundbar attivato quando l’USB con le di aggiornamento è inserita. Quindi effettuare nuovamente l’aggiornamento ma VFD non visualizza nulla. L’aggiornamento termina dopo 2 min.

7. Ripristinare le impostazioni della Soundbar.ITA - 32

Senoncomparelascritta UPDATE

1. Spegnere la Soundbar, scollegare e

ricollegare il dispositivo di archiviazione che contiene i le di aggiornamento alla porta USB della Soundbar.

2. Scollegare il cavo di alimentazione della

Soundbar, ricollegarlo, quindi accendere la Soundbar. NOTE

• L’aggiornamento del rmware potrebbe non funzionare correttamente se sul dispositivo di archiviazione sono presenti le audio supportati dalla Soundbar.

• Non scollegare l’alimentazione o rimuovere il dispositivo USB durante l’applicazione degli aggiornamenti.

• Al termine dell’aggiornamento, la congurazione utente nella Soundbar sarà inizializzata. Si consiglia pertanto di annotare le impostazioni personali, in modo tale da poterle reimpostare facilmente dopo l’aggiornamento. Attenzione: l’aggiornamento del rmware azzererà anche la connessione al subwoofer. Se la connessione al subwoofer non viene ristabilita automaticamente dopo l’aggiornamento, fare riferimento a pagina16. Se l’aggiornamento software fallisce, vericare che l’archivio USB non sia difettoso.

• Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come formato USB.

• L’aggiornamento tramite USB potrebbe non essere disponibile, a seconda del produttore del dispositivo di archiviazione.ITA - 33 LaSoundbarnonsiaccende. ; Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa. LaSoundbarfunzionainmodononregolare. ; Disinserire e reinserire il cavo di alimentazione. ; Spegnere/accendere il dispositivo esterno e riprovare. ; In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Andare a pagina 7.) Seiltelecomandononfunziona. ; Puntare il telecomando direttamente sulla Soundbar. ; Sostituire le batterie. LaSoundbarnonemettesuoni. ; Il volume della Soundbar è troppo basso o azzerato. Regolare il volume. ; Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno. ; Per l’uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( )→ Suono → Uscita audio → Seleziona Soundbar) ; Il collegamento del cavo alla Soundbar potrebbe essere lento. Rimuovere il cavo e ricollegarlo. ; Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto. ; Inizializzare il prodotto e riprovare. (Andare a pagina 31.) Ilsubwoofernonemettesuoni. ; Vericare che l’indicatore LED nella parte posteriore del Subwoofer è illuminato in blu. Ricollegare la Soundbar e il Subwoofer se l’indicatore lampeggia lentamente in blu o diventa rosso. (Andare a pagina 17.) ; Potrebbe vericarsi un problema se è presente un ostacolo tra la Soundbar e il subwoofer. Spostare i dispositivi in un’area libera da ostacoli. ; Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanze potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi. ; Rimuovere e ricollegare la spina di alimentazione. Ilvolumedelsubwooferètroppobasso. ; Il volume originale del contenuto riprodotto potrebbe essere basso. Provare a regolare il livello del subwoofer. (Andare a pagina 12.) ; Avvicinare a sé il diffusore del subwoofer. LaSoundbarnonvienevisualizzata nell’elencodeidispositiviBluetoothdelTV. ; Scollegare completamente il cavo di alimentazione della Soundbar e ricollegarlo, quindi riprovare a cercare. (Andare a pagina 20.) ; Collegare il TV e la Soundbar con un cavo ottico e selezionare la modalità “D.IN” premendo il pulsante (Sorgente) nella parte superiore della Soundbar. Vericare se l’uscita audio funziona normalmente e riprovare a cercare. (Andare a pagina 20.) 13 RISOLUZIONEDEIPROBLEMI Prima di contattare l’assistenza, controllare quanto segue.ITA - 34 LaSoundbarnonsiconnettetramiteBluetooth. ; Quando si connette un nuovo dispositivo, passare a “BTPAIRING” per la connessione. (Premere il pulsante PAIR sul telecomando oppure il pulsante (Sorgente) nella parte superiore della Soundbar per almeno 5 secondi.) ; la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo. ; Riconnetterlo dopo aver rimosso l’elenco dei diffusori Bluetooth sul dispositivo da connettere. (TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Suono → Uscita audio → Elenco altoparlanti Bluetooth) ; Rimuovere e ricollegare la spina di alimentazione, quindi riprovare. ; Inizializzare il prodotto e riprovare. (Andare a pagina 31.) Ilsuonosiinterrompeseconnessotramite Bluetooth. ; Alcuni dispositivi possono causare interferenze radio se posizionati troppo vicino alla Soundbar, es. microonde, router wireless, ecc. ; Se il dispositivo connesso tramite Bluetooth si sposta troppo lontano dalla Soundbar, potrebbe causare l’interruzione dell’audio. Avvicinare il dispositivo alla Soundbar. ; Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o il prodotto è installato su mobili di metallo, il suono potrebbe interrompersi. Vericare l’ambiente di installazione e le condizioni di utilizzo. LaSoundbarnonsiaccendeautomaticamente conilTV. ; Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV. 14 LICENZA Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. Condential unpublished works. Copyright 1992-2019 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.ITA - 35 [ENERGY STAR] ENERGYSTARqualiedmodelonly – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGYSTARqualiedmodelonly (ApplicabletoThinClientmodelsonly) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGYSTARqualiedmodelonly(Theother models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 15 AVVISO DI LICENZA OPEN SOURCE Per inviare richieste di informazioni e domande sulle risorse open source, contattare Samsung Open Source (http://opensource.samsung.com). 16 NOTA IMPORTANTE SUL SERVIZIO

• Le gure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all’aspetto effettivo del prodotto.

• È possibile che vengano addebitate delle spese amministrative nei seguenti casi: (a) l’uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente). (b) utente ha portato l’unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente).

• L’importo di tali spese amministrative verrà comunicato all’utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.ITA - 36

Peso 1,4 kg Dimensioni (L x A x P) 858,8 x 59,0 x 75,0 mm Temperatura di esercizio +5°C e +35°C Umidità di esercizio 10 % e 75 % AMPLIFICA TORE Potenza di uscita nominale 40W x 2, 6 ohm Formati di riproduzione supportati (L’audio DTS 2.0 viene riprodotto in formato DTS.) LPCM 2ch, Dolby Audio™ (che supporta Dolby® Digital), DTS Nome del subwoofer PS-WC44T Peso 4,4 kg Dimensioni (L x A x P) 181,5 x 343,0 x 272,0 mm AMPLIFICA TORE Potenza di uscita nominale 190W Consumo energetico complessivo in standby (W) 2,0W Bluetooth Metodo di disattivazione porta Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power. NOTE

• Samsung Electronics Co., Ltd si riserva il diritto di modicare le speciche senza preavviso.

• Peso e dimensioni sono approssimativi.ITA - 37

• Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo: http://www.samsung.com accedere alla pagina Supporto e immettere il nome del modello. L’uso di questa apparecchiatura è consentito in tutti i Paesi dell’UE e nel Regno Unito.

• POTENZA IN USCITA DEL DISPOSITIVO WIRELESS Potenzamax.trasmettitoreRF 100 mW a 2,4 GHz – 2,4835 GHz 25 mW a 5,725 GHz – 5,825 GHz [Correttosmaltimentodellebatteriedelprodotto] (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri riuti al termine del ciclo di vita. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di riuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza. Correttosmaltimentodelprodotto (riutielettriciedelettronici) (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/SPA - 2

2.1 canale 4.1 canale

5.1 canale 2.1 canale 4.1 canale

2.1 canale 4.1 canale

5.1 canale 2.1 canale 4.1 canale

2.1 canale 4.1 canale

5.1 canale 2.1 canale 4.1 canale

2.1 canale 2.1 canale

5.1 canale 2.1 canale 2.1 canale
