BEDIENUNGSANLEITUNG HWC440G SAMSUNG

• OM EEN ELEKTRISCHE SCHOK TE

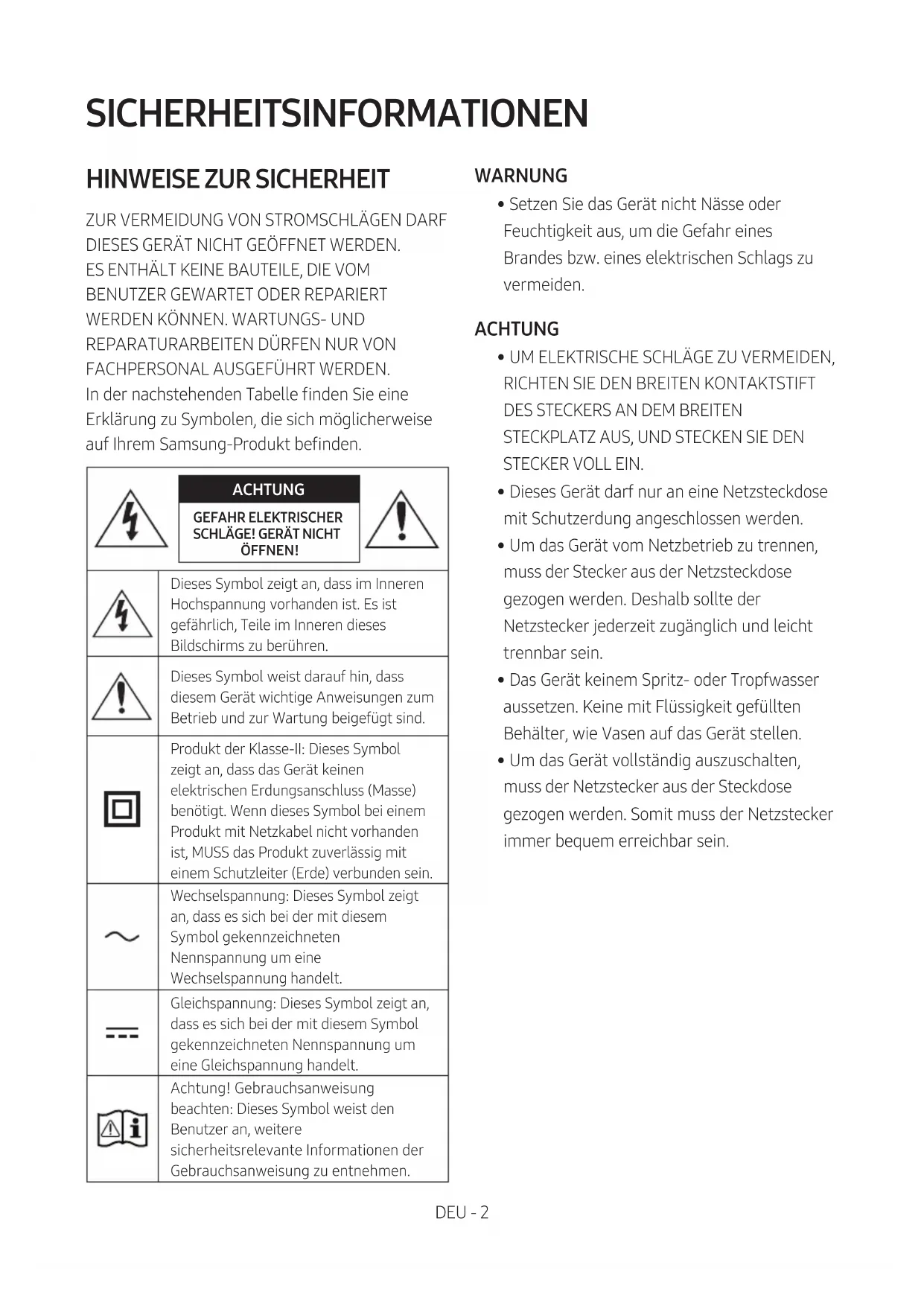

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF

WERDEN KÖNNEN. WARTUNGS- UND

REPARATURARBEITEN DÜRFEN NUR VON

FACHPERSONAL AUSGEFÜHRT WERDEN. In der nachstehenden Tabelle nden Sie eine Erklärung zu Symbolen, die sich möglicherweise auf Ihrem Samsung-Produkt benden. ACHTUNG GEFAHR ELEKTRISCHER SCHLÄGE! GERÄT NICHT ÖFFNEN!Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt. Wenn dieses Symbol bei einem Produkt mit Netzkabel nicht vorhanden ist, MUSS das Produkt zuverlässig mit einem Schutzleiter (Erde) verbunden sein.Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen. WARNUNG

• Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden. ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN,

RICHTEN SIE DEN BREITEN KONTAKTSTIFT

DES STECKERS AN DEM BREITEN

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.

• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.

• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.DEU - 3 HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung

in Ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

2. Ziehen Sie bei Gewittern das Stromkabel aus

der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

3. Halten Sie das Gerät von direkter

Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit

(z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten

Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. ACHTUNG : Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.DEU - 4 INHALT 01 Überprüfen der Komponenten 6 02 Produktübersicht 7 Bedienfeld auf der Vorder-/Oberseite der Soundbar ------------------------- 7 Unterseite der Soundbar ------------------------- 8 03 Verwenden der Fernbedienung 9 Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2) ------------------------- 9 So verwenden Sie die Fernbedienung

Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion)

Ausgabe-spezikationen für die unterschiedlichen sound-effekt-modi

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung ------------------------- 14 04 Anschliessen der Soundbar 15 Stromanschluss

Verbinden der Soundbar mit dem Subwoofer

Verbinden des Rücklautsprecherkits von Samsung mit der Soundbar

05 Verwendung einer kabelverbindung mit dem fernseher 19 Verbindung mit einem optischen Kabel

06 Verwendung einer drahtlosen verbindung mit dem fernseher 20 Verbindung eines TV-Geräts über Bluetooth

20DEU - 5 07 Verbindung Mit Einem Externen Gerat Herstellen 22 Verbindung mit einem optischen Kabel

08 Verbinden eines USB speichergeräts 23 09 Anschliessen eines Mobilgeräts 25 Anschließen per Bluetooth

10 Installieren der Wandhalterung 28 Vorsichtsmaßnahmen für die Installation

Komponenten für die Anbringung an der Wand

11 Platzieren der Soundbar auf einem TV-ständer 30 12 Softwareaktualisierung 31 Updateverfahren

Wenn UPDATE nicht angezeigt wird

13 Fehlerbehebung 33 14 Lizenz 34 15 Bekanntmachung zu Open Source Lizenzen 35 16 Wichtige Hinweise zum Kundendienst 35 17 SpezikationenundLeitfaden 36 Technische daten

SOUND MODE WOOFER TONE CONTROL CH LEVEL Soundbar-Hauptgerät Subwoofer Fernbedienung / Batterien x 2 Stromkabel (Subwoofer, Soundbar) Optisches Kabel Montagehilfe für die Wandhalterung x 2 (M4 x L10) x 2 x 2 Aufhängungsschraube Schraube Wandhalterung

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

• Wenden Sie sich für den Kauf zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung.

• Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen.

• Design und technische Daten können sich ohne vorherige Ankündigung ändern.DEU - 7

PRODUKTÜBERSICHT Bedienfeld auf der Vorder-/Oberseite der Soundbar Bedienfeld auf der Oberseite

Anzeige Zeigt den Status und den aktuellen Modus des Produkts an.

(Strom)-Taste Schaltet den Strom ein und aus.

• Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschaltet. – Modus D.IN / BT / USB: Wenn seit mehr als 18 Minuten kein Audiosignal empfangen wurde.

(Lautstärke)-Taste Stellt die Lautstärke ein.

• Der Lautstärkepegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.

(Quelle)-Taste Wählt den Quelleneingangsmodus aus. Eingangsmodus Anzeige Optischer digitaler Eingang D.IN BLUETOOTH-Modus BT USB-Modus USB

• Wenn Sie den „BT PAIRING“-Modus aktivieren möchten, ändern Sie die Quelle in „BT“-Modus im Status „BT READY“. Halten Sie die Taste (Quelle)“ anschließend länger als 5 Sekunden gedrückt.

• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.

• Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.

• Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät nden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.DEU - 8 Unterseite der Soundbar POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)

POWER Verbinden Sie das Wechselstromkabel der Soundbar.

DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Geräts anschließen.

USB (5V 0.5A) Hier ein USB-Gerät anschließen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben.

• Ziehen Sie am Stecker, wenn Sie das Stromkabel von einer Steckdose trennen. Ziehen Sie nicht am Kabel.

• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.DEU - 9

03 VERWENDEN DER FERNBEDIENUNG

Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2) Schieben Sie die rückseitige Abdeckung in Pfeilrichtung, bis sie vollständig entfernt ist. Legen Sie 2 AAA Batterien (1,5V) mit der richtigen Ausrichtung ein. Schieben Sie die rückseitige Abdeckung wieder vollständig zurück. So verwenden Sie die Fernbedienung SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Strom Schaltet die Soundbar ein und aus.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Quelle Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwählen.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Stummschaltung Drücken Sie die Taste (Stummschaltung), um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Lautstärke Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen. CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE

• Stummschaltung Drücken Sie die Taste Lautstärke, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten. CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVELTONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODEDEU - 10

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Sie können durch Drücken der Taste die Lautstärke jedes Lautsprechers anpassen.

• Drücken Sie die Taste, um VIRTUAL CENTER LEVEL auszuwählen und passen Sie die Lautstärke dann mithilfe der Oben/Unten-Tasten zwischen -6~+6 an.

• Wenn die hinteren Lautsprecher (separat erhältlich) angeschlossen sind, wird die Einstellung REAR LEVEL unterstützt. Wenn Sie die Lautstärke vom REAR LEVEL mithilfe der Oben/Unten-Tasten zwischen -6 und +6 anpassen möchten.

VOL WOOFER SOUNDMODEPAIR Oben/Unten/ Links/Rechts Drücken Sie die angegebenen Bereiche zum Auswählen von Oben/Unten/Links/Rechts. Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswählen oder Einstellen von Funktionen.

• Wiederholen Zum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben- Taste.

• Musiktitel überspringen Drücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.

• ID SET Drücken und halten Sie die Taste Oben für 5 Sekunden gedrückt, um ID SET abzuschließen (bei Verbindung mit einem drahtlosen Subwoofer oder bei drahtlosen hinteren Lautsprechern).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Klangsteuerung Sie können durch Drücken der Taste die Audiofunktion festlegen. Die gewünschten Einstellungen können mit den Tasten Oben/Unten eingestellt werden. AUDIO SYNC VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF – AUDIO SYNC Falls das Video auf dem Fernseher und der Ton der Soundbar nicht synchron sind, drücken Sie die (Klangsteuerung) -Taste, um AUDIO SYNC auszuwählen und stellen Sie dann mit den Oben/Unten-Tasten die Audioverzögerung zwischen 0~300Millisekunden ein. (Nicht verfügbar im „USB“- oder „BT“-Modus.)

– VOICE ENHANCE ON/OFF

Dieser Modus erleichtert das Hören von gesprochenen Dialogen in Film und Fernsehen.

Dieser Modus ist für die Nutzung in der Nacht optimiert. Die Einstellungen sind so optimiert, dass die Lautstärke verringert wird aber die Dialoge deutlich bleiben.

• Die Audiofunktionen VOICE ENHANCE und NIGHT MODE können mithilfe der Oben/ Unten-Tasten auf ON/OFF gestellt werden.

• Drücken Sie die Taste (Klangsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jedes Frequenzband anzupassen. 150Hz, 300Hz, 600Hz, 1,2kHz, 2,5kHz, 5kHz und 10kHz sind durch Verwendung der Tasten Links/Rechts wählbar und können mit den Tasten Oben/Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. (Stellen Sie sicher, dass der Sound-Modus auf „STANDARD“ eingestellt ist.)DEU - 11

SOUND MODE WOOFER TONE CONTROL CH LEVEL Bluetooth PAIR Drücken Sie die PAIR-Taste. Im Soundbar-Display wird „BT PAIRING“ angezeigt. In diesem Modus können Sie die Soundbar mit einem neuen Bluetooth-Gerät verbinden, indem Sie die Soundbar aus der Bluetooth-Gerätesuchliste auswählen.

Wiedergabe / Pause VOL WOOFER SOUNDMODEPAIR Drücken Sie die p-Taste, um eine Musikdatei vorübergehend anzuhalten. Wenn Sie die Taste erneut drücken, wird die Wiedergabe der Musikdatei fortgesetzt.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Info Wenn diese Taste gedrückt wird, werden die Informationen für jeden Modus angezeigt. (Siehe Seite 7.)

SOUND MODE WOOFER TONE CONTROL CH LEVEL SOUND MODE Sie können durch Drücken der Taste den gewünschten Tonmodus auswählen. SURROUND SOUND GAME DTS VIRTUAL:X STANDARD – SURROUND SOUND Liefert ein größeres Klangfeld als der Standard. – GAME Liefert einen stereoskopischen Sound, der Sie beim Spielen in die Handlung eintauchen lässt.

Immersiver 3D-Ton von beliebigem Inhalt. – STANDARD Gibt den Originalton aus.

• DRC (Dynamic Range Control) DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Halten Sie bei eingeschalteter Soundbar die Taste SOUND MODE länger als 5Sekunden gedrückt, um die DRC-Funktion (Dynamic Range Control) zu aktivieren bzw. zu deaktivieren. Bei aktivierter DRC-Funktion wird lauter Ton verringert. (Der Ton kann verzerrt sein.)

• Bluetooth Power Mit dieser Funktion schaltet sich die Soundbar automatisch ein, wenn sie eine Verbindungsanfrage von einem zuvor verbundenen Fernseher oder Bluetooth-Gerät erhält. Diese Einstellung ist standardmäßig eingeschaltet. – Halten Sie die Taste SOUND MODE bei eingeschalteter Soundbar länger als 5 Sekunden gedrückt, um die Funktion „Bluetooth Power“ auszuschalten.DEU - 12

SOUND MODE WOOFER TONE CONTROL CH LEVEL WOOFER (BASS)-STUFE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE Drücken Sie die Taste nach oben oder unten, um die Lautstärke des Woofers (Bass) auf -12 oder auf -6 bis +6 einzustellen. Um die Woofer (Bass)-Lautstärkestufe auf 0 (Standard) einzustellen, drücken Sie die Taste.

SOUND MODE WOOFER TONE CONTROL CH LEVEL TONE CONTROL Sie können durch Drücken der Taste die Lautstärke des Höhen- und Basstons anpassen.

• Drücken Sie die Taste, um TREBLE oder BASS auszuwählen und passen Sie die Lautstärke dann mithilfe der Oben/Unten-Tasten zwischen -6~+6 an.DEU - 13 Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion) Verborgene Taste Referenzseite Fernbedienungstaste Funktion WOOFER (Oben) TV-Fernbedienung Ein/Aus (Standby) Seite 14 Links TV Connect Ein/Aus (BT Bereit) Seite 21 Oben ID SET Seite 10 (Klangsteuerung) 7 Band EQ (5 Sekunden lang gedrückt halten) Seite 10 Zurücksetzen (10 Sekunden lang gedrückt halten) Seite 31 SOUND MODE DRC ON/OFF (Standby) Seite 11 Bluetooth Power Seite 11 Ausgabe-spezikationenfürdieunterschiedlichensound-effekt- modi Effekt Eingang Ausgang Ohne drahtloses Rücklautsprecherkit Mit drahtlosem Rücklautsprecherkit SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER STANDARD

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Händler, bei dem Sie die Soundbar erworben haben.DEU - 14 Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• Diese Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth- Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.

• Stellen Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher, um diese Funktion zu verwenden.

• Diese Funktion wird von den folgenden Herstellern unterstützt: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Schalten Sie die Soundbar aus.

2. Halten Sie die WOOFER-Taste 5 Sekunden lang gedrückt.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgenden Reihenfolge: „OFF-TV REMOTE“ (Standardmodus), „SAMSUNG-TV REMOTE“, “ALL-TV REMOTE”. Fernbedienungstaste Anzeige Status SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec (Standardmodus) OFF-TV REMOTE Die TV-Fernbedienung deaktivieren. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec SAMSUNG-TV REMOTE Die IR-Fernbedienung eines Samsung-TVs aktivieren. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec ALL-TV REMOTE Die IR-Fernbedienung des Fernsehers eines Drittanbieters aktivieren.DEU - 15

04 ANSCHLIESSEN DER SOUNDBAR

Stromanschluss Verwenden Sie die Stromkomponenten, um den Subwoofer und die Soundbar in der folgenden Reihenfolge an die Stromversorgung anzuschließen:

1. Schließen Sie das Stromkabel an den Subwoofer an.

2. Schließen Sie das Stromkabel an die Soundbar an.

Siehe die nachfolgenden Abbildungen.

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts) Rückseite des Subwoofers Stromkabel Stromanschluss Unterseite des Soundbar-Hauptgeräts Stromanschluss Stromkabel POWER POWER USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A)

(OPTICAL) POWER POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)USB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL)DEU - 16 Verbinden der Soundbar mit dem Subwoofer Wenn der Subwoofer verbunden ist, können Sie einen vollen Bass-Ton genießen. Automatische Verbindung zwischen Subwoofer und Soundbar Wenn Sie den Strom einschalten, nachdem Sie die Stromkabel an die Soundbar und den Subwoofer angeschlossen haben, wird der Subwoofer automatisch mit der Soundbar verbunden.

• Wenn die automatische Kopplung abgeschlossen ist, leuchtet die blaue Anzeige auf der Rückseite des Subwoofers auf. LED-Anzeigelichter auf der Rückseite des Subwoofers LED Status Beschreibung Abhilfe Blau Ein Erfolgreich verbunden (normaler Betrieb)

Blinkend Verbindung wird wieder hergestellt Prüfen Sie, ob das am Soundbar- Hauptgerät angeschlossene Stromkabel richtig verbunden ist oder warten Sie 5 Minuten. Falls das Blinken andauert, versuchen Sie, den Subwoofer manuell anzuschließen. Siehe Seite 17. Rot Ein Standby (bei ausgeschaltetem Soundbar- Hauptgerät) Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist. Verbindung fehlgeschlagen Erneut verbinden. Siehe die Anweisungen zur manuellen Verbindung auf Seite 17. Rot und blau Blinkend Fehlfunktion Siehe die Kontaktinformationen für das Samsung Servicezentrum in dem Handbuch.DEU - 17 Manuelles Verbinden des Subwoofers bei Fehlschlagen der automatischen Verbindung Vor dem Ausführen der folgenden Verbindungsschritte:

• Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwoofers richtig angeschlossen sind.

• Stellen Sie sicher, dass die Soundbar eingeschaltet ist.

1. Halten Sie ID SET auf der Rückseite des Subwoofers mindestens 5 Sekunden lang gedrückt.

• Die rote Anzeigeleuchte auf der Rückseite des Subwoofers erlischt und die blaue Anzeigeleuchte blinkt. 5 Sec Rückseite des Subwoofers

2. Drücken Sie zunächst die Taste auf der Fernbedienung, um die Anzeige einzuschalten.

Halten Sie die Taste Oben auf der Fernbedienung länger als 5 Sekunden gedrückt.

• Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann.

• Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist. SOUNDMODE PAIR5 Sec ID SET DasSAMSUNG-Logobendetsich auf der Oberseite

3. Prüfen Sie, ob die LINK-LED blau leuchtet (Verbindung hergestellt).

Leuchtet blau Die LINK-LED-Anzeige blinkt nicht länger, sondern leuchtet blau, wenn zwischen der Soundbar und dem Wireless-Subwoofer eine Verbindung besteht.DEU - 18 HINWEISE

• Schließen Sie das Stromkabel dieses Produkts oder Ihr TV-Gerät nicht an eine Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

• Stellen Sie vor dem Verschieben oder Aufstellen des Produkts sicher, dass das Gerät ausgeschaltet ist und das Stromkabel getrennt.

• Wenn die Haupteinheit ausgeschaltet ist, geht der drahtlose Subwoofer in den Standby-Modus und die STANDBY-LED auf der Rückseite blinkt mehrmals blau und wird dann rot.

• Wenn Sie in der Nähe der Soundbar ein Gerät mit gleicher Frequenz (5,8GHz) verwenden, kann es zu Interferenzen und damit zu Tonunterbrechungen kommen.

• Die maximale Übertragungsentfernung des drahtlosen Signals der Haupteinheit beträgt ca. 10 m, kann jedoch in Abhängigkeit Ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer bendet, funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann. VORSICHTSMASSNAHMEN

• Es sind Antennen für den drahtlosen Empfang in den drahtlosen Subwoofer eingebaut. Halten Sie die Einheiten fern von Wasser und Feuchtigkeit.

• Für eine optimale Wiedergabeleistung stellen Sie sicher, dass der Bereich um den drahtlosen Subwoofer und das Drahtlosempfängermodul (separat erhältlich) frei von Behinderungen ist. Verbinden des Rücklautsprecherkits von Samsung mit der Soundbar Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das drahtlose Rücklautsprecherkit (SWA-9200S, wird separat verkauft) von Samsung an Ihre Soundbar anschließen. Detaillierte Informationen zu Verbindungen nden Sie im Handbuch zum drahtlosen Rücklautsprecherkit von Samsung.DEU - 19

05 VERWENDUNG EINER KABELVERBINDUNG

Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über Ihre Soundbar.

• Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden. – Diese Funktion wird durch Samsung Smart-Fernsehermodelle von 2017 und später unterstützt, die Bluetooth unterstützen, wenn Sie die Soundbar mit einem optischen Kabel mit dem Fernseher verbinden. – Mit dieser Funktion können Sie auch das TV-Menü verwenden, um das Klangfeld und verschiedene Einstellungen sowie die Lautstärke und die Stummschaltung anzupassen. Verbindung mit einem optischen Kabel Wenn Rundfunksignale Dolby Digital sind und die Einstellung für „Digitales Ausgangsaudioformat“ auf Ihrem Fernseher auf PCM gestellt ist, wird empfohlen, die Einstellung auf Dolby Digital zu ändern. Nach dem Ändern der Einstellung können Sie eine bessere Soundqualität genießen. (Das Menü des Fernsehers kann je nach dem Hersteller des Fernsehers unterschiedliche Bezeichnungen für Dolby Digital und PCM verwenden.) Checkliste vor dem Verbinden

• Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernen.
• Bei Verwendung eines optischen Kabels muss der „D.IN“-Modus aktiviert sein. USB (5V 0.5A) DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTOberseite der Soundbar D.IN Optisches Kabel

Unterseite der Soundbar

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches

Digitalkabel mit dem Anschluss OPTICAL OUT des Fernsehers.

2. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung

und wählen Sie dann den „D.IN“-Modus aus.DEU - 20

06 VERWENDUNG EINER DRAHTLOSEN

VERBINDUNG MIT DEM FERNSEHER

Verbindung eines TV-Geräts über Bluetooth Wenn ein Fernseher über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Es kann nur ein Fernseher gleichzeitig verbunden werden. SOUND MODE PAIR ODER Die erste Verbindung

1. Drücken Sie die Taste PAIR auf der Fernbedienung, um in den Modus „BT PAIRING“ zu wechseln.

(ODER) a. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite und wählen Sie dann „BT“ aus. „BT“ wird in wenigen Sekunden automatisch zu „BT PAIRING“ oder zu „BT READY“, falls eine Verbindung bereits verzeichnet wurde. b. Wenn „BT READY“ erscheint, die Taste (Quelle) auf dem Bedienfeld der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt halten, damit „BT PAIRING“ angezeigt wird.

2. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen nden Sie im

Handbuch des Fernsehers.)

3. Wählen Sie „[AV] Samsung Soundbar C4-Series“ oder „[AV] Soundbar C4-Series“ aus der Liste auf dem

Bildschirm des Fernseher aus. Eine verfügbare Soundbar wird durch „Needs Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste des Fernsehers angezeigt. Zum Verbinden der Soundbar wählen Sie die Meldung und stellen Sie eine Verbindung her.

• Wenn der Fernseher verbunden ist, erscheint [Name des Fernsehers]“ → „BT“ auf der vorderen Anzeige des Fernsehers.

4. Sie können den TV-Ton jetzt aus der Soundbar hören.

Falls die Soundbar vom TV-Gerät nicht gefunden wird

• Schließen Sie die Soundbar und über ein optisches Kabel am TV-Gerät an und wählen Sie den „D.IN“-Modus aus, indem Sie die Taste (Quelle) auf der Oberseite der Soundbar drücken. Überprüfen Sie, ob die Audioausgabe normal funktioniert, und gehen Sie zu den Schritten 2 und 3 über.DEU - 21 Falls das Gerät nicht verbunden werden kann

• Falls die Auistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar C4-Series” or “[AV] Soundbar C4-Series“ ) in der Liste erscheint, löschen Sie sie.

• Wiederholen Sie dann die Schritte 1 bis 3. HINWEIS

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Fernseher verbunden haben, verwenden Sie den Modus „BT READY“ um erneut eine Verbindung herzustellen. Trennen der Soundbar vom Fernseher Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung und wechseln Sie dann in einen beliebigen Modus außer in den „BT“-Modus.

• Das Trennen dauert einige Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen muss. (Die benötigte Zeit kann je nach Fernsehermodell unterschiedlich sein.)

• Um die automatische Bluetooth-Verbindung zwischen der Soundbar und dem Fernsehgerät aufzuheben, drücken Sie die Taste Links an der Fernbedienung für 5 Sekunden, wenn sich die Soundbar im Status „BT READY“ bendet. (TV Connect On/Off) Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder ein zuvor verbundenes Mobilgerät mit der Soundbar verbinden.

• BT PAIRING : In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Quelle) auf der Oberseite der Soundbar mehr als 5Sekunden lang gedrückt, wenn sich die Soundbar im „BT“-Modus bendet und den Status „BT READY“ aufweist.) HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.

• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen: – Wenn die Soundbar von einem starken elektrischen Feld umgeben ist. – Falls zwei oder mehr Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind. – Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle bendet oder nicht funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.DEU - 22

07 VERBINDUNG MIT EINEM EXTERNEN

GERAT HERSTELLEN Stellen Sie über eine Kabel- oder Bluetooth-Verbindung eine Verbindung mit einem externen Gerät her, um den Ton des externen Geräts über die Soundbar wiederzugeben. Verbindung mit einem optischen Kabel USB (5V 0.5A) DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTOberseite der Soundbar D.IN Optisches Kabel

Unterseite der SoundbarBD / DVD-Player / Set-Top-Box / Spielkonsole

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches

Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts.

2. Wählen Sie den „D.IN“-Modus aus, indem Sie die Taste (Quelle) auf dem Bedienfeld der

Oberseite oder auf der Fernbedienung drücken.DEU - 23

08 VERBINDEN EINES USB SPEICHERGERÄTS

Sie können Musikdateien, die sich auf Speichergeräten benden, über die Soundbar wiedergeben. USB POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A)

(OPTICAL) USB-Anschluss

1. Verbinden Sie das USB-Gerät mit dem USB-Anschluss an der Unterseite des Geräts.

2. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung

und wählen Sie dann „USB“ aus.

3. Auf dem Anzeigebildschirm wird „USB“ angezeigt.

4. Musikdateien vom Speichergerät über die Soundbar wiedergeben.

• Die Soundbar wird automatisch ausgeschaltet (Auto Power Down), wenn länger als 18 Minuten kein USB-Gerät angeschlossen wurde.DEU - 24 Kompatibilitätsliste Verlängerung Codec Samplingrate Bitrate *.mp3 MPEG 1 Layer2 32kHz ~ 48kHz 32 ~ 320kbps MPEG 1 Layer3 32kHz ~ 48kHz 32 ~ 320kbps MPEG 2 Layer3 16kHz ~ 24kHz 8 ~ 160kbps MPEG 2.5 Layer3 8kHz ~ 12kHz 8 ~ 160kbps *.wma WMA7/8/9 32kHz ~ 48kHz 32 ~ 320kbps *.ogg Vorbis 32kHz ~ 48kHz 45 ~ 500kbps *.aac *.m4a *.mp4 (Nur Audio) AAC-LC (MPEG2,/ MPEG4) 32kHz ~ 48kHz 32 ~ 320kbps *.wav LPCM 32kHz ~ 192kHz 1024 ~ 9216kbps *.ac FLAC 32kHz ~ 192kHz 162 ~ 8100kbps *.aiff AIFF 32kHz ~ 192kHz 1024 ~ 9216kbps

• Sind zu viele Ordner (ungefähr 256) und Dateien (ungefähr 999) auf dem USB-Gerät gespeichert, kann es einige Zeit dauern, bis die Soundbar auf die Dateien zugreifen und diese abspielen kann.

• Unterstütztes USB-Dateisystem: FAT16, FAT32, NTFSDEU - 25

09 ANSCHLIESSEN EINES MOBILGERÄTS

Anschließen per Bluetooth Wenn ein Mobilgerät über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Sie können nicht mehr als ein Bluetooth-Gerät gleichzeitig verbinden. SOUND MODE PAIR ODER Bluetooth-Gerät Die erste Verbindung

1. Drücken Sie die Taste PAIR auf der Fernbedienung, um in den Modus „BT PAIRING“ zu wechseln.

(ODER) a. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite und wählen Sie dann „BT“ aus. „BT“ wird in wenigen Sekunden automatisch zu „BT PAIRING“ oder zu „BT READY“, falls eine Verbindung bereits verzeichnet wurde. b. Wenn „BT READY“ erscheint, die Taste (Quelle) auf dem Bedienfeld der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt halten, damit „BT PAIRING“ angezeigt wird.

[AV] Soundbar C4-Series” aus der Liste aus.

• Wenn eine Soundbar mit dem Bluetooth-Gerät verbunden ist, wird [Bluetooth-Gerätename] → „BT“ in der vorderen Anzeige angezeigt.

3. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.

Falls das Gerät nicht verbunden werden kann

• Falls die Auistung der zuvor verbundenen Soundbar (z. B.

[AV] Soundbar C4-Series”) in der Liste erscheint, löschen Sie sie.

• Wiederholen Sie dann Schritt 1 und 2. HINWEIS

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Mobilgerät verbunden haben, verwenden Sie den Modus „BT READY“ um erneut eine Verbindung herzustellen.DEU - 26 Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder ein zuvor verbundenes Mobilgerät mit der Soundbar verbinden.

• BT PAIRING : In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Quelle) auf der Oberseite der Soundbar mehr als 5Sekunden lang gedrückt, wenn sich die Soundbar im „BT“-Modus bendet und den Status „BT READY“ aufweist.) HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.

• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen: – Wenn die Soundbar von einem starken elektrischen Feld umgeben ist. – Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden. – Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle bendet oder nicht funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Der Soundbar unterstützt SBC data (44,1kHz, 48kHz).

• Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

• Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Hands Free) Funktion unterstützen.

• Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar C4-Series” oder „[AV] Soundbar C4-Series” aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet. – Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth- Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

• Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar „BT READY“ anzeigt.

• Die Soundbar kann nicht mit einem anderen Bluetooth-Gerät gekoppelt werden, wenn sie sich bereits im Bluetooth-Modus bendet und mit einem Bluetooth-Gerät gekoppelt ist. Bluetooth Power Ein (SOUND MODE) Wenn die Funktion das Gerät über Bluetooth Power Ein aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Halten Sie die Taste SOUND MODE mindestens 5 Sekunden gedrückt, während die Soundbar

2. Auf dem Display der Soundbar erscheint „ON-BLUETOOTH POWER“.DEU - 27

Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu nden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an. Trennen der Soundbar vom Bluetooth-Gerät Drücken Sie die Taste (Quelle) auf dem Bedienfeld oder Oberseite oder auf der Fernbedienung und wechseln Sie dann in einen beliebigen Modus außer in den „BT“-Modus.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an. HINWEISE

• Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet.

• Wenn sich der Soundbar für mehr als 18 Minuten im Bereitschaftszustand bendet, schaltet er sich automatisch aus. Mehr über Bluetooth Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn: – Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird. – Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird. – Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

• Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

• Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.

• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.

• Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.

• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.DEU - 28 10 INSTALLIEREN DER WANDHALTERUNG Vorsichtsmaßnahmen für die Installation

• Installieren Sie nur an einer vertikalen Wand.

• Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit.

• Überprüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Falls nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

• Kaufen und verwenden Sie Befestigungsschrauben oder Verankerungen, die für Ihre Wandart geeignet sind (Gipskartonplatte, Eisenplatte, Holz, etc.). Fixieren Sie die Befestigungsschrauben falls möglich mit Wandverankerungen.

• Kaufen Sie Schrauben für die Wandmontage entsprechend der Art und der Dicke der Wand, an der Sie die Soundbar montieren wollen. – Durchmesser: M5 – Länge: 35 mm oder länger empfohlen.

• Schließen Sie die Kabel vom Gerät an externe Geräte an, bevor sie die Soundbar an der Wand installieren.

• Vergewissern Sie sich, dass das Gerät ausgeschaltet und von der Stromquelle getrennt ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen. Komponenten für die Anbringung an der Wand Montagehilfe für die Wandhalterung x 2 (M4 x L10) x 2 Aufhängungsschraube Schraube x 2 Wandhalterung

1. Platzieren Sie die Montagehilfe für die

Wandhalterung an der Wand.

• Die Montagehilfe für die Wandhalterung muss waagerecht positioniert sein.

• Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers. 5 cm oder mehrDEU - 29

2. Richten Sie die Mittellinie der Montagehilfe

für die Wandhalterung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter dem Fernseher montieren) und befestigen Sie dann die Montagehilfe für die Wandhalterung mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs bendet. Mittellinie

3. Drücken Sie die Spitze eines Stifts oder einen

spitzen Bleistift durch die Mitte der A-TYPE- Bilder an beiden Enden der Montagehilfe, um die Löcher für die Aufhängungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung.

4. Bohren Sie mit einem geeigneten Bohrer an

jeder Markierung ein Loch in die Wand.

• Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel groß genug sind.

5. Stecken Sie eine Schraube (nicht enthalten)

durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch. (Nicht enthalten)

6. Installieren Sie 2 Wandhalterung mit der

richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schrauben. POWER

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar benden. Rückseite der Soundbar Rechtes Ende der SoundbarDEU - 30

7. Montieren Sie die Soundbar mithilfe der

befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen.

8. Schieben Sie die Soundbar wie nachfolgend

dargestellt nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschraube ruhen.

• Setzen Sie die Aufhängungsschraube in den breiten (unteren) Teil der Wandhalterung ein und schieben Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschraube ruhen. 11 PLATZIEREN DER SOUNDBAR AUF EINEM TV- STÄNDER Platzieren Sie die Soundbar auf einen TV-Ständer. 3 cm oder mehr Richten Sie wie auf der Abbildung dargestellt die Mitte der Soundbar auf die Mitte des Fernsehers aus und positionieren Sie die Soundbar vorsichtig auf dem Fernsehständer. Für eine optimale Tonqualität positionieren Sie die Soundbar mindestens 3 cm von der TV- Vorderseite entfernt. HINWEIS

• Achten Sie darauf, dass die Soundbar auf einer achen und stabilen Oberäche platziert ist.DEU - 31 12 SOFTWAREAKTUALISIERUNG Samsung kann in Zukunft Aktualisierungen für das Firmwaresystem der Soundbar anbieten. POWERUSB (5V 0.5A)DIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A)

(OPTICAL) USB-Anschluss Wenn eine Aktualisierung angeboten wird, können Sie die Firmware aktualisieren, indem Sie ein USB-Gerät mit der darauf gespeicherten Firmware-Aktualisierung an den USB-Anschluss der Soundbar anschließen. Weitere Informationen zum Herunterladen der Aktualisierungsdateien nden Sie auf der Samsung Webseite unter (www.samsung.com→Support). Wählen Sie dann den Produkttyp oder geben Sie die Modellnummer Ihrer Soundbar ein, wählen Sie die Option Software & Apps und dann Downloads. Beachten Sie, dass die Namen der Option variieren können. Updateverfahren Wichtig: Die Aktualisierungsfunktion löscht alle Benutzereinstellungen. Wir empfehlen Ihnen, Ihre Einstellungen aufzuschreiben, damit Sie sie nach der Aktualisierung einfach wieder einstellen können. Beachten Sie, dass das Aktualisieren der Firmware auch den Subwoofer-Anschluss zurücksetzt.

1. Schließen Sie einen USB-Stick an den

USB-Anschluss Ihres Computers an. Wichtig: Stellen Sie sicher, dass sich keine Musikdateien auf dem USB-Stick benden. Dies kann dazu führen, dass das Firmware- Update fehlschlägt.

2. Wechseln Sie zu (samsung.com)

wählen Sie Modell eingeben aus und geben Sie das Modell Ihrer Soundbar ein. Wählen Sie die Handbücher und Downloads aus und landen Sie die neueste Software-Datei herunter.

3. Speichern Sie die heruntergeladene Software

auf einem USB-Speicher und wählen Sie „Hier extrahieren“, um den Ordner zu entzippen.

4. Schalten Sie die Soundbar aus und schließen Sie

den USB-Stick mit dem Software-Update an den USB-Anschluss an.

5. Schalten Sie die Soundbar ein und ändern Sie

die Quelle auf „USB“-Modus. Innerhalb von 3 Minuten wird „UPDATE“ angezeigt und die Aktualisierung beginnt.

6. Nach Abschluss des Updates wird die

Soundbar ausgeschaltet. Schalten Sie die Soundbar ein und drücken Sie die Taste (Lautstärke) auf dem oberen Steuerungsbereich 5 Sekunden lang. „INIT OK“ wird in der Anzeige angezeigt und die Soundbar wird zurückgesetzt.

• Dieses Produkt bietet eine DUAL BOOT- Funktion. Wenn die Firmware nicht aktualisiert werden kann, können Sie sie erneut aktualisieren. Das Netzkabel der Soundbar muss angeschlossen sein, wenn ein USB-Gerät mit der Update-Datei eingesteckt ist. Dann startet das Update erneut. Zwar zeigt das VFD nichts an, doch das Update wird nach 2 Minuten abgeschlossen.

7. Stellen Sie Ihre Einstellungen an der

Soundbar wieder her.DEU - 32 Wenn UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus, trennen Sie

das Speichergerät mit den Update-Dateien und verbinden Sie es anschließend erneut mit dem USB-Anschluss der Soundbar.

2. Ziehen Sie das Stromkabel der Soundbar ab,

schließen Sie es erneut an und schalten Sie dann die Soundbar ein. HINWEISE

• Das Aktualisieren der Firmware funktioniert gegebenenfalls nicht richtig, wenn von der Soundbar unterstützte Audiodateien auf dem Speichergerät gespeichert sind.

• Unterbrechen Sie während des Aktualisierungsprozesses nicht die Stromversorgung und entfernen Sie nicht den USB-Speicher.

• Nach Abschluss des Updates wird möglicherweise die Benutzerkonguration in der Soundbar initialisiert. Daher empfehlen wir Ihnen, Ihre Einstellungen aufzuschreiben, damit Sie sie nach dem Update einfach wieder einstellen können. Beachten Sie, dass durch die Aktualisierung der Firmware auch die Subwoofer-Verbindung zurückgesetzt wird. Wenn die Verbindung zum Subwoofer nach dem Update nicht automatisch wiederhergestellt wird, siehe Seite 16. Wenn das Software-Update fehlschlägt, prüfen Sie, ob der USB-Speicher defekt ist.

• Benutzer von Mac OS sollten als USB-Format MS-DOS (FAT) verwenden.

• Abhängig vom Hersteller des Speichergeräts ist eine Aktualisierung über USB gegebenenfalls nicht verfügbar .DEU - 33 13 FEHLERBEHEBUNG Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Die Soundbar lässt sich nicht einschalten. ; Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist. Die Soundbar funktioniert unregelmäßig. ; Nachdem Sie das Stromkabel entfernt haben setzen Sie es erneut ein. ; Schalten Sie das externe Gerät aus und wieder ein und versuchen Sie es erneut. ; Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Siehe Seite 7.) Falls die Fernbedienung nicht funktioniert. ; Zeigen Sie mit der Fernbedienung direkt auf die Soundbar. ; Ersetzen Sie die Batterien durch neue. Die Soundbar gibt keinen Ton aus. ; Die Lautstärke der Soundbar ist zu gering oder stummgeschaltet. Passen Sie die Lautstärke an. ; Wenn ein externes Gerät (STB, Bluetooth- Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an. ; Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung-TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( )

• Ton → Tonausgabe → Soundbar wählen) ; Die Kabelverbindung mit der Soundbar könnte lose sein. Trennen Sie das Kabel und schließen Sie es erneut an. ; Entfernen Sie das Netzkabel vollständig, schließen Sie es erneut an und schalten Sie die Stromversorgung ein. ; Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 31.) Der Subwoofer gibt keinen Ton aus. ; Prüfen Sie, ob die LED-Anzeige auf der Rückseite des Subwoofers blau leuchtet. Schließen Sie die Soundbar und den Subwoofer wieder an, wenn die Anzeige langsam blau blinkt oder rot wird. (Siehe Seite 17.) ; Es kann ein Problem auftreten, wenn ein Hindernis zwischen Soundbar und Subwoofer besteht. Bewegen Sie die Geräte in einen Bereich, der von den Hindernissen entfernt ist. ; Andere Geräte, die in der Nähe Radiofrequenzsignale senden, können die Verbindung unterbrechen. Halten Sie Ihren Lautsprecher von solchen Geräten fern. ; Entfernen Sie den Netzstecker und schließen Sie ihn wieder an. Die Subwoofer-Lautstärke ist zu niedrig. ; Die ursprüngliche Lautstärke des von Ihnen wiedergegebenen Inhalts ist möglicherweise niedrig. Versuchen Sie, die Subwoofer-Lautstärke anzupassen. (Siehe Seite 12.) ; Bewegen Sie den Subwoofer-Lautsprecher näher zu sich heran. Die Soundbar wird in der Bluetooth- Geräteliste des TV-Geräts nicht angezeigt. ; Ziehen Sie das Stromkabel der Soundbar vollständig ab, schließen Sie es erneut an und führen Sie die Suche anschließend erneut aus. (Siehe Seite 20.) ; Schließen Sie die Soundbar und über ein optisches Kabel am TV-Gerät an und wählen Sie den „D.IN“-Modus aus, indem Sie die Taste „ (Quelle)“ auf der Oberseite der Soundbar drücken. Überprüfen Sie, ob die Audioausgabe normal funktioniert und führen Sie die Suche erneut aus. (Siehe Seite 20.)DEU - 34 Die Soundbar lässt sich nicht über Bluetooth verbinden. ; Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zu „BT PAIRING“. (Drücken Sie die Taste PAIR auf der Fernbedienung oder drücken Sie die Taste (Quelle) auf der Oberseite der Soundbar mindestens 5 Sekunden lang.) ; Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln. ; Stellen Sie die Verbindung wieder her, nachdem Sie die Bluetooth- Lautsprecherliste des zu verbindenden Geräts entfernt haben.(Samsung-TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Tonausgabe → Bluetooth-Lautsprecherliste) ; Entfernen Sie den Netzstecker und versuchen Sie es dann erneut. ; Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 31.) Bei einer Bluetooth-Verbindung verschwindet der Ton. ; Einige Geräte können Funkstörungen verursachen, wenn Sie sich zu nah an der Soundbar benden, z.B. Mikrowellen, drahtlose Router usw. ; Wenn Ihr über Bluetooth verbundenes Gerät sich zu weit von der Soundbar entfernt, kann der Ton verschwinden. Bewegen Sie das Gerät näher an die Soundbar heran. ; Wenn ein Teil Ihres Körpers mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, kann der Ton verschwinden. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen. Die Soundbar schaltet sich nicht automatisch mit dem TV ein. ; Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem Fernseher deaktiviert. Schalten Sie zuerst das Fernsehgerät aus. 14 LIZENZ Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. Condential unpublished works. Copyright 1992-2019 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.DEU - 35 [ENERGY STAR] ENERGYSTARqualiedmodelonly – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGYSTARqualiedmodelonly (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGYSTARqualiedmodelonly(Theother models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 15 BEKANNTMACHUNG

LIZENZEN Zum Senden von Anfragen und Anliegen betreffend Open Source kontaktieren Sie Samsung Open Source (http://opensource.samsung.com) 16 WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.

• Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.DEU - 36

17 SPEZIFIKATIONEN UND LEITFADEN

Technische daten Modellname HW-C430 / HW-C440G

Gewicht 1,4 kg Abmessungen (B × H × T) 858,8 x 59,0 x 75,0 mm Betriebstemperatur +5°C bis +35°C Zulässige Luftfeuchtigkeit 10 % ~ 75 % VERSTÄRKER Nennausgangsleistung 40W x 2, 6 ohm Unterstützte Wiedergabeformate (DTS 2.0-Ton wird im DTS-Format wiedergegeben.) LPCM 2ch, Dolby Audio™ (unterstützt Dolby® Digital), DTS Subwoofername PS-WC44T Gewicht 4,4 kg Abmessungen (B × H × T) 181,5 x 343,0 x 272,0 mm VERSTÄRKER Nennausgangsleistung 190W Gesamtstromverbrauch im Bereitschaftszustand (W) 2,0W Bluetooth Anschlussdeaktivierungsmethode Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten. HINWEISE

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

• Gewicht und Abmessungen können von den Angaben abweichen.

• Hiermit erklärt Samsung, dass diese Radioausstattung der Direktive 2014/53/EU und den relevanten gesetzlichen Anforderungen von Großbritannien konform ist. Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.samsung. com navigieren Sie dort zu „Support“ und geben Sie den Modellnamen ein. Dieses Gerät kann in allen Ländern in der EU und in Großbritannien verwendet werden.DEU - 37

• AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS RF max. Transmitterleistung 100mW bei 2,4GHz – 2,4835GHz 25mW bei 5,725GHz – 5,825GHz [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG- Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen. Korrekte Entsorgung von Altgeräten Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss. Sie sind verpichtet, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen. Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und pichten erhalten Sie von dem jeweiligen Vertreiber. Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können. Gewerblichen Endnutzern stehen zusätzliche herstellerspezische Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können. Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät. Für Informationen über die Umweltverpichtungen und produktspezischen regulatorischen Verpichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/SWE - 2 SÄKERHETSINFORMATION VARNING FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA STÖTAR SKALL DU INTE TA BORT HÖLJET (ELLER BAKSIDAN). DET FINNS INGA DELAR INUTI SOM DU KAN

2.1 kanaler 4.1 kanaler

5.1 kanaler 2.1 kanaler 4.1 kanaler

2.1 kanaler 4.1 kanaler

5.1 kanaler 2.1 kanaler 4.1 kanaler

2.1 kanaler 4.1 kanaler

5.1 kanaler 2.1 kanaler 4.1 kanaler

2.1 kanaler 2.1 kanaler

5.1 kanaler 2.1 kanaler 2.1 kanaler

2.1 kanaler 4.1 kanaler

5.1 kanaler 2.1 kanaler 4.1 kanaler

2.1 kanaler 4.1 kanaler

5.1 kanaler 2.1 kanaler 4.1 kanaler

2.1 kanaler 4.1 kanaler

5.1 kanaler 2.1 kanaler 4.1 kanaler

2.1 kanaler 2.1 kanaler

5.1 kanaler 2.1 kanaler 2.1 kanaler

2.1 kanaler 4.1 kanaler

5.1 kanaler 2.1 kanaler 4.1 kanaler

2.1 kanaler 4.1 kanaler

5.1 kanaler 2.1 kanaler 4.1 kanaler

2.1 kanaler 4.1 kanaler

5.1 kanaler 2.1 kanaler 4.1 kanaler

2.1 kanaler 2.1 kanaler

5.1 kanaler 2.1 kanaler 2.1 kanaler

• Šią funkciją palaikantys gamintojai: „Samsung“, „VIZIO“, „LG“, „Sony“, „Sharp“, „PHILIPS“, „PANASONIC“, „TOSHIBA“, „Hisense“, „RCA“
