Producttype	Kleurenbeveiligingsmonitor (Triplex)
Merk en model	Samsung SMO150TRP
Afmetingen (L x D x H)	388 x 459 x 379 mm
Gewicht (exclusief verpakking)	15,2 kg
Voeding	AC 100~240V, 50/60 Hz
Stroomverbruik	Zie het wettelijke etiket aan de achterkant van het apparaat
Videosysteem	Alleen PAL (model SMO150TRP)
Horizontale resolutie	400 TV-lijnen (live volledig scherm modus)
Aantal camera-ingangen	8 (RJ-45 en BNC aansluitingen)
Belangrijkste functies	Triplex (Live/Weergave/Opname tegelijkertijd), bewegingsdetectie, alarm, deurbel, digitale zoom (tot 10x), PIP, sequentie, schermbevriezing
Opname	Normale modus of intervalmodus (TLV), dubbele opname bij alarm/beweging
Terugkijken van gebeurtenissen	Tot 16 beelden per kanaal (alarm/beweging/verlies), 8 beelden voor deurbel
Lijst van gebeurtenissen	Tot 50 gebeurtenissen (alarm/verlies/beweging), 8 deurbelgebeurtenissen
Video-uitgangen	2 monitoruitgangen (SPOT en SLAVE), 1 videorecorderuitgang
Audio-ingang/uitgang	8 camera-ingangen (RJ-45), 1 videorecorder-ingang, audio-uitgangen hoofd en videorecorder
Beveiligingsfuncties	Video-verliesdetectie, wachtwoord (tot 6 cijfers), systeem-ID voor afstandsbediening
Bedrijfstemperatuur	0 °C tot 40 °C
Luchtvochtigheid bij gebruik	20 % tot 85 % RV
Geheugenback-up	Minimaal 5 jaar
Ingebouwde klok	Nauwkeurigheid maximaal ±1 minuut/maand
Reiniging	Uitschakelen voor reiniging, gebruik een vochtige doek, geen oplosmiddelen
Reparaties	Alleen laten uitvoeren door gekwalificeerd personeel, gebruik onderdelen gespecificeerd door Samsung

Veelgestelde vragen - SMO150TRP SAMSUNG

Hoe sluit ik camera's aan op de monitor SMO150TRP?

Sluit de camera's aan via de RJ-45 of BNC ingangen aan de achterzijde van de monitor. Er kunnen maximaal 8 camera's worden aangesloten, één per kanaal. Zorg ervoor dat u niet beide connectortypen op hetzelfde kanaal gebruikt om interferentie te voorkomen.

Wat is de procedure om bewegingsdetectie te gebruiken?

Ga in het menu INSTALLATIE naar 'CAMERA INSTELLINGEN', selecteer het gewenste kanaal en activeer BEWEGINGSDETECTIE. U kunt een zone en de gevoeligheid instellen (LAAG, MIDDEL, HOOG). Bij beweging geeft de monitor 'GEBEURTENIS' weer en klinkt er een geluidssignaal.

Hoe voer ik een gebeurtenis terugkijken uit na een alarm?

Wanneer een alarm of beweging wordt gedetecteerd, druk op de ENTER knop in het midden van de cirkelvormige knoppen om het terugkijken te starten. Er worden maximaal 16 beelden voor en na de gebeurtenis weergegeven. Gebruik de cirkelvormige knoppen om beeld voor beeld te navigeren. Druk nogmaals op ENTER om te stoppen.

Hoe stel ik de tijd en datum in op de monitor?

Ga naar het menu INSTALLATIE, selecteer 'KLOK INSTELLEN'. U kunt hier de datum (formaat JJ/MM/DD, MM/DD/JJ of DD/MM/JJ) en tijd (UU:MM:SS) instellen met de cirkelvormige knoppen. Bevestig met ENTER.

Kan ik het beeld van een camera op een tweede scherm bekijken?

Ja, gebruik de SPOT VIDEO OUT en SLAVE VIDEO OUT uitgangen aan de achterzijde. De SPOT-uitgang toont een specifiek kanaal als inlegbeeld, terwijl SLAVE het hoofdscherm weergeeft op een extra monitor.

Wat te doen bij verlies van videosignaal op een kanaal?

Als een video-verlies wordt gedetecteerd (functie VERLIESDETECTIE ingeschakeld), geeft de monitor 'GEBEURTENIS' weer en wordt het betreffende kanaal blauw-zwart. Druk op ENTER om maximaal 16 beelden voor het verlies terug te kijken. Controleer de bedrading van de camera.

Hoe verberg ik tijdelijk een camera op het scherm?

Ga in het menu INSTALLATIE naar 'SYSTEEMINSTELLINGEN' en vervolgens 'CAMERA VERBERGEN'. Voor elk kanaal kunt u 'AAN' of 'UIT' kiezen voor de LIVE- en WEERGAVE-modi. Verborgen camera's verschijnen niet op het scherm.

Wat is de functie van de AUX CONTROL knop?

De AUX CONTROL knop op het voorpaneel stuurt relaissignalen naar een extern apparaat (bijv. deurontgrendeling). De impulsduur is instelbaar. Het wordt vaak gebruikt met de deurbel om de toegang te ontgrendelen na verificatie.

Hoe gebruik ik de digitale zoomfunctie?

In de volledige scherm LIVE- of WEERGAVE-modus, druk op de ZOOM knop. Er verschijnt een zoomgebied in het midden. Verplaats het met de cirkelvormige knoppen en druk op ENTER om te bevestigen. Druk nogmaals op ZOOM om het beeld tot maximaal 2x te vergroten. Een digitale zoom tot 10x is mogelijk in de geavanceerde instellingen.

Hoe reset ik het wachtwoord als ik het vergeten ben?

Het standaard wachtwoord is 123456. Als u het hebt gewijzigd en vergeten, is er geen resetprocedure beschreven. Het wordt aanbevolen contact op te nemen met de Samsung supportdienst of de volledige handleiding te raadplegen voor specifieke instructies.

GEBRUIKSAANWIJZING SMO150TRP SAMSUNG

Gebruikershandleiding

Manual do utiliser

Brugervejledning

Användarhandbok

Gebruikershandleiding

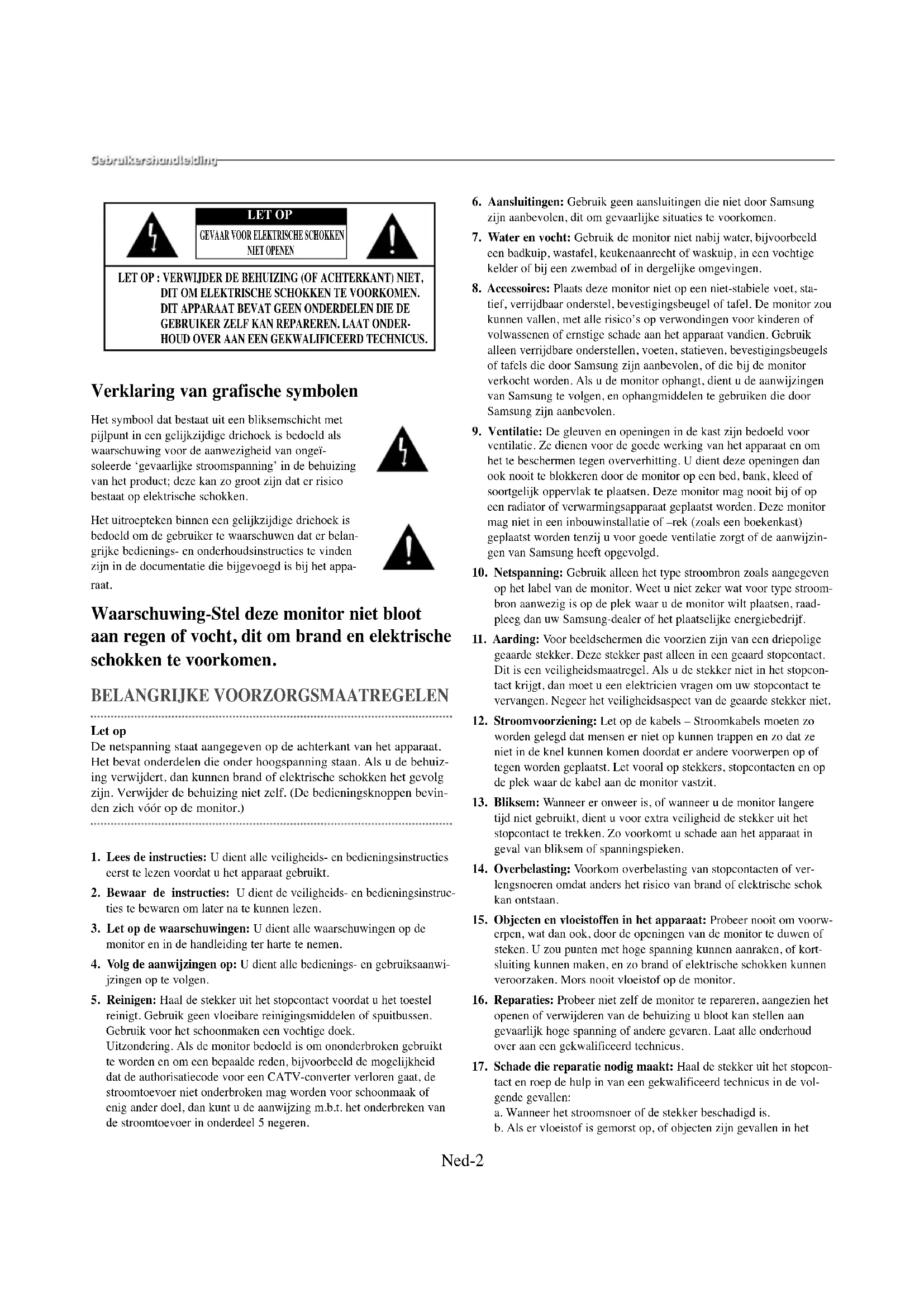

LETOP

GEVAAR VOOR ELEKTRISCHE SCHOKKEN NIET OPENEN

LET OP: VERWIJDER DE BEHUIZING (OF ACHTERKANT) NIET, DIT OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN. DIT APPARAAT BEVAT GEEN ONDERDELEN DIE DE GEBRUiker ZELF KAN REPAREREN. LAAT ONDERHOUD OVER AAN EEN GEKwalIFICEERD TECHNICUS.

Verklaring van grafische symbolen

Het symbool dat bestaat uit een bliksemschicht met pijlpunt in een gelijkzijdige driehoek is bedoeld als waarschuwing voor de aanwezigheid van ongeisoleerde 'gevaarlijke stroomspanning' in de behuizing van het product; deze kan zo groot�n dat er risico bestaat op elektrische schokken.

Het uitroepteken binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen dat er belangrijkke bedienings- en onderhoudsinstructics te vinden zich in de documentatie die bijgevoegd is bij het apparaat.

Waarschuwing-Stel deutsche monitor nicht bloot aan regen of vocht, dit om brand en elektrische schokken te voorkomen.

BELANGRIJKE VOORZORGSMAATREGELEN

Let op

De netspanning staat aangegeven op de achechterkant van het apparaat. Het bevat onderdelen die onder hoogspanning staan. Als u dc behuizing verwijdert, dan kuren brand of elektrische schokken het gevolg zich. Verwijder de behuizing Niet zelf. (De bedieningsknuppen bevinden zich voor op de monitor.)

1. Lees de instructies: U dient alle veiligheids- en bedieningsinstructies eerst te lezen voordat u het apparatus gebruikt.
2. Bewaar de instructies: U dient de veiligheids- en bedieningsinstru-ties te bewaren om later na te konnen lezen.
3. Let op de waarschuwingen: U dient alle waarschuwingen op de monitor en in de handleiding ter harte te nemen.
4. Volg dc aanwijzingen op: U dient alle bedienings- en gebruiksaanwijzingen op te volgen.

5. Reinigen: Haal de stekker uit het stopcontact voordat u het toestel reinigt. Gebruik geen vloeibare reinigingsmiddelen of spuitbussen. Gebruik voor het schoonmakersen cen vochtige dock. Uitzondering. Als de monitor bedoeld is om ononderbroken gebruikt te worden en om een bepaalde reden, bijvoorbeeld de mogelijkheid dat de authorisatiecode voor een CATV-converter verloren gaat, de stroomtoevoer Niet onderbroken mag worden voor schoonmaak of enig ander doel, dan kunt u de aanwijzing m.b.t. het onderbreken van de stroomtoevoer in onderdeel 5 negeren.

6. Aansluitingen: Gebruik geen aansluitingen die nicht door Samsung zich aanbevolen, dit om gevaarlijke situatuies te voorkomen.

7. Water en vocht: Gebruik de monitor Niet nabij water, bijvoorbeeld een badkuip, wastafel, keukenaanrecht of waskuip, in een vochtige kelder of bij een zwembad of in dergelijkke omgevingen.
8. Accessories: Plaat's deze monitor Niet op een Niet-stabiele voet, staatief, verrijdbaar onderstel, bevestigingsbeugel of tafel. De monitor zou kuren vallen, met alle risico's op verwondingen voor kinderen of volwassenen of ernstige schade aan het apparaat vandien. Gebruik alleen verrijdbare onderstellens, voeten, statieven, bevestigingsbeugels of tafels die door Samsung zijn aanbevolen, of die bij de monitor verkocht worden. Als u de monitor ophangt, dient u de aanwijzingen van Samsung te volgen, en ophangmiddelen te gebruiken die door Samsung zijn aanbevolen.
9. Ventilatic: De gleuven en openings in de kast zich在现场 bedoeld voor ventilatie. Ze dieren voor de goede werkung van het apparaat en om het te beschermen gegen oververhitting. U dient deze openings dan ook nooit te blokkeren door de monitor op een bed, bank, kleed of soortgelijk oppervlak teplaatsen. Deze monitor mag nooit bij of op een radiator of verwarmingsapparaat geplaatst worden. Deze monitor mag nicht in een inbouwinstallatic of -rek (zoals ccn bockenkast) geplaatst worden tenzij u voor goede ventilatie zorgt of de aanwijzin gen van Samsung hceft opgevolgd.
10. Netspanning: Gcbruik alleen het type stroombron zoals aangegeven op het label van de monitor. Weet u zicher wat voor type stroombron aanwezig is op de plek waar u de monitor wiltplaatsen, raadpleeg dan uw Samsung-dealer of hetplaatselijkke energiebedrijf.
11. Aarding: Voor beeldschermen die voorzien zijn van een driepolige geaarde stekker. Deze stekker past alleen in een geaard stopcontact. Dit is een verilgheidsmaatregel. Als u de stekker Niet in het stopcontact krijgt, dan moet u een elektricien vragen om uw stopcontact teervangen. Negeer het verilgheidsaspect van de geaarde stekker Niet.
12. Stroomvoorziening: Let op de kabels - Stroomkabels要去en zo worden gelegd dat mensen er nicht op hunnen trappen en zo dat ze Niet in de knel hunnen komen doordat er andere voorwerpen op of tegen worden geplaatst. Let vooral op stekkers, stopcontacten en op de plek waar de kabel aan de monitor vastzit.
13. Bliksem: Wanner er onweer is, of wanner u de monitor langere hijt nad gebruikt, dient u voor extraeiligheid de stekker uit het stopcontact te trekken. Zo voorkomt u schade aan het apparaat in geval van bliksem of spanningspieken.
14. Overbelasting: Voorkom overbelasting van stopcontacten of verlengsnoeren,ondat anders het risico van brand of elektrische schok kan ontstaan.
15. Objecten en vloeistoffen in het apparatus: Probeer nooit om voorwerpen, wat dan ook, door de openingsen van de monitor te duwen of steken. U zou punten met hoge spanning hunnen aanraken, of kortsluiting hunnen make, cn zo brande of elektrische schokken hunnenveroorzaken. Mors nooit vloeistof op de monitor.
16. Reparatics: Probeer Niet zich de monitor te repareren, aangezien het openen of verwijderen van de behuizing u bloot kan stellen aan gevaarlijk hoge spanning of andere gezvaren. Laat alle onderhoud over aan een gekwalificeerd technicus.
17. Schade die reparatie nodig maakt: Haal de stekker uit het stopcontact en roep de hulp in van een gekwalificeerd technicus in de vol-gende geallen: a. Wanner het stroomsoer of de stekker beschadigd is. b. Als er vloeistof is gemorst op, of objecten zich geallen in het

apparaat.

c. Als de monitor is bloatgesteld aan regen of water.
d. Als de monitor Niet normal functioneert, ondanks dat u de gebruiksaanwijzingen volgt. Kom alleen aan knoppen die in de gebruikershandleiding worden genoemd. Het onjuist instellen van andere knoppen kan schade voorzaken of slechts na veel werk door een gekwalificcert technicus de monitor weer geschikt makeen voor gebruik.
c. Als de monitor is geallen of als de behuizing beschadigd is.
f. Als de monitor duidelijk anders functioneert dan eerst - dit is een indicatie dat onderhoudoodnkazekelijk is.

1. Vervangende onderdelen: Wanncer bcpaalde onderdelen要去en worden verrangen,ogens alleen verrangingsonderdelen worden gebrukt die door Samsung zich voorgeschren of diedezelfde eigenschappen haben als het oorspronkelijke onderdeel.
2. Veiligheidscontrole: Nadat de monitor onderhoud heeft ondergaan of is gereparecerd,要去 de onderhoudstechnicus vragen om veiligheidscontroles uit te voeren en zo vast te stellen dat de monitor weer in goede staat verkeert.

Inhoud

BELANGRIJKE VOORZORGSAATREGELEN .Ned-2

Hoofdstuk 1: Overzicht .Ned-4

Overzicht..Ned-4

Functies en mögelikheden .Ned-4

Namen en functies van de onderdelen.. Ned-4

Hoofdstuk 2: Installatic....Ned-5

De installationomgeving .Ned-5

Uitpakken.. .Ned-5

Hoofdstuk 3: Externe apparaten aansluiten .Ned-6

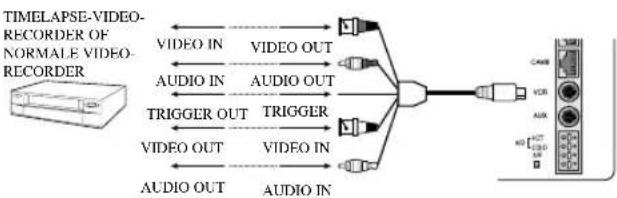

1. Een timelapse-vidcorecorder (of normale vidcorecorder)
   aansluiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. Ecn alarmsysteme aansluiten.. Ned-6
3. Een deurbeldetector aansluten.. .Ned-6

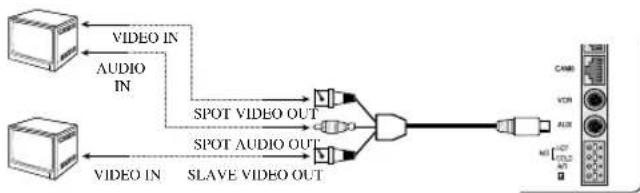

4. Een gewoon beeelschemerm aansluiten.. .Ned-6

Hoofdstuk 4: Normaal gebruik .Ned-6

1. Normaal gebruik .Ned-7
2. Als u wilt kijken maar het LIVE/P.B./TRIPLEX-schem .Ned-7
3. Als u wilt kijken in volledig schermmodus.. .Ned-7
4. Als u wilt kijken in sequentiele schermmodus..Ned-7
5. Als u wilt kijken in FREEZE-schemmmodus..Ned-7
6. Als u wilt kijken in zoomschemmmodus .Ned-7
7. Als u wilt kijken in Beeld In Beeld-schemmodus .Ned-8
8. Wanner u de uitvoer van de videorecorder wilt bckijken..Ned-6
9. Wanner u het gebeurtenisherhalingwilt bekijken....Ned-8
10. Wanner u een deurbelschemm wilt bekijken....Ned-8

Hoofdstuk 5: Installingen in het optiemenu....Ned-8

1.MONITOR.. Ncd-9
2. KLOK/DISPLAY.. Ned-9
3.CAMERA INSTELLINGEN.. Ned-9
4. SYSTEEM INSTELLINGEN .Ned-12
5. GEHEUGEN LIJST. Ned-14

1. DEURBEL LIJST....Ned-14

Hoofdstuk 6: Opnemen .Ned-14

1. Opnemen in timelapse-modus (of normale modus) ...Ned-14

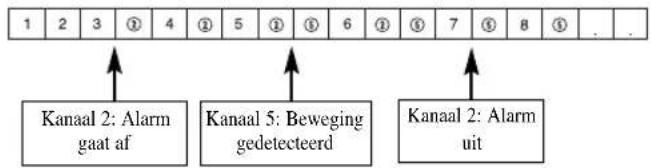

2. Intensief opnemen van alarm en beweging op een kanaal....Ned-14

Hoofdstuk7: Alarm, beweging, cameruitval en deurbel ...Ned-14

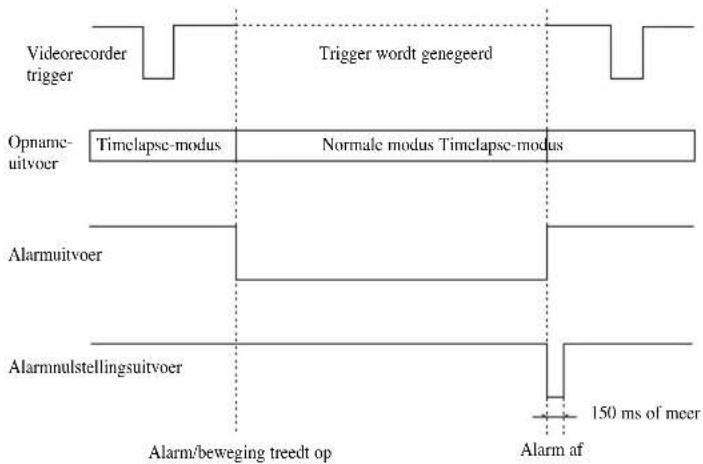

1. Bij het optreden van een alarm....Ned-14
2. Bij het optreden van beweging .Ned-15
3. Bij het optreden van cameraitval....Ned-15
4. Wanner de deurbel gaat.. .Ned-16

Appendix..Ned-16

Specificaties .Ned-16

Problemen oplossen .Ned-17

Hoofdstuk 1: Overzicht

Overzicht

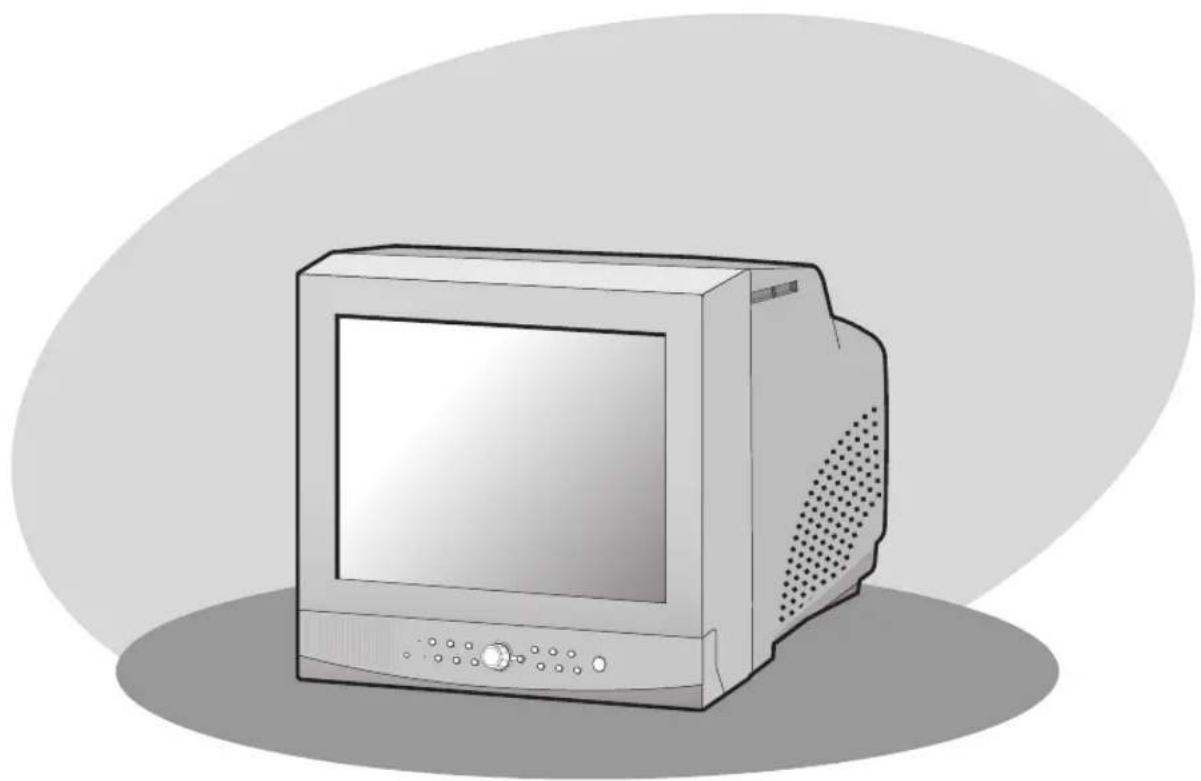

Dit product is een apparaat waarmee u de signalen van maximaal acht camera's tegelijkertijd op een videorecorder kurz opnemen.

U kurz die signalen achtereenvolgens per frame of metussenpozen opnemen, en u kurz cen bepaald kanaalaar keuze afspelen. U heeft de beschikking over drie schermmodi op een enkele monitor: LIVE-modus (huidige situatie bekijken), P.B.-modus (gebeurtenissen her-halen) en LIVE + P.B.-modus.

Functies en möglichkheden

• U kurz de verschillende functies instellen met menuknoppen.
• U kurz tot ache tner camera's aansluiten, in kleur of in zwart-wit.
• U kunt de invoer van maximaal ache camera's op een scherm bekijken dankzij de verschillende schermonderverdelingsmodi.
• U kurz het live-schem en het terugspeelschemt tegelijkkertijd op bezelfde monitor weergeven.
• U kunt een scherm tot twee keer zo groot weergeven met de zoom-functie.
• U kurz de bewegingsdetectiefunctie van de camera gebruiken.
• U kunt een bepaald scherm binnen het hoofdschem volgen met de functie SPOT.
• U kunt het hoofdschemm tegelijkkertijd op een andere monitor bekijken met de functie SLAVE.
• U kurz desgewenst schermen stilzetten met de functie FREEZE (bevriezen).
• U kurz kanalen na elkaar bekijken in sequentiele modus.
• U kunt de weergegeven schermen verbergen met de functie Verborgen camera.
• Het systeme heeft datum-,ijd- en alarmindicatoren die op nul kunnen worden gezet.
• Als er een alarm optrecdt, worden hetwoord “GEHEUGEN” weergegeven op het scherm en klinker een waarschuwingsgeluid. Als dit geleurt Aunt u op Enter (in het midden van de draaischijf) drukken. Tot 16 frames voor en na het gegenereerde alarm kannen dan in het geburtenisherhalingsvenster worden weergegeven. Alarmsituaties worden opgenomen in de GEHEUGEN LIJST. De alarmfunctie werkt alleen als er een alarmsysteme is aangesloten.
• Als de functie kanaaluitvaldetectie het uittallen van een kanaal

detecteert, wordt hetwoord “GEHEUGEN” op het scherm weergegeven en klink er cen waarschuwingsgeluid. Als dit gebourt kunt u op Enter (in het midden van de draaischijf) drukken. Tot 16 frames voor en na dc gedetecteerde kanaaluitval konnen dan in het gebeurtenisherhalingsvenster worden weergegeven. Kanaaluitval wordt opgenomen in dc GEHEUGEN LIJST.

• Dankzij dc functie deurbelverbinding worden, zodra er icemand op dc bel drukt, het huidige beeld overgeschakeldaar het deurbelbewakingsbeeld, in volledig schermmodus, cn klinkt er een waarschuwingsgeluid. Op dat moment worden er een instantbeeld opgenomen in de "DEURBEL LIJST". Er passen maximaal ache te beelden in de "DEURBEL LIJST". U kunt opgeslagen beelden weergeven op het scherm. De deurbelfunctie is alleen beschikbaar als er een deurbeldetector is aangesloten.

Namen en functies van de onderdelen

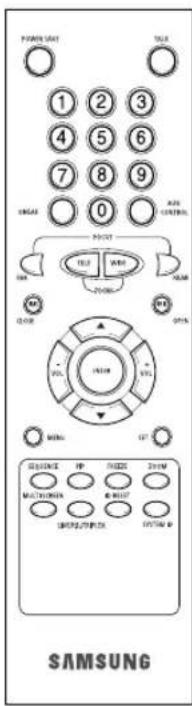

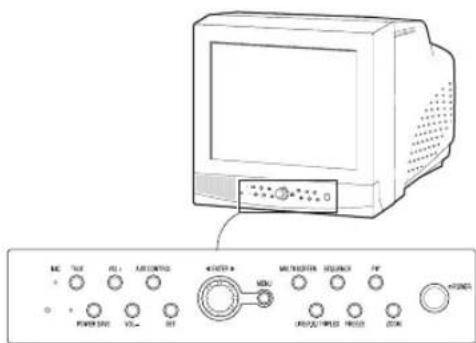

Voorpaneel/afstandsbediening

A. De knop POWER

Hiermee zet u het apparaat aan enuit.

B. POWER SAVE

Hiermee schakelt u overaar energiebesparingsmodus.

C. VOLUME +/-

Hiermee stelt u het geluidsvolume in.

D. TALK

Hiermee kurz u met bezoekers die aan de deur staan communereren in tweewegmodus.

E.AUX CONTROL

Hiermee stuart u voor een bepaalde tjid besturingsssignalen aan een extern apparaat. U kurz delez functie aanpassen aan uw system. (Als bijvoorbeeld de deurbel gaat kurz u met de knop AUX CONTROL de betreffende cameraaar dc bezocker draaien en dcze identificeren voordat u deeur opent.)

F.LIVE/P.B/TRIPLEX

Hiermee wijzigt u de weergavemodus. Door herhaald op deze knop te drukken schakelt u:tussen de modi LIVE (huidige situatie), P.B. (gebeurtenis herhalen) en TRIPLEX (combinatie van beiden).

G. SET

Hiermee gaat u hier het in het hoofdmenu geselecteerde submenu.

Druk de schijf waar LINKS als u de camera waar links wilt draaien, en waar RECHTS als u hem maar rechts wilt draaien. In het midden vindt u de knop ENTER. Met de draaischijfkest u een inzoomgebied op het scherm verplaatsen, of door dc menu-onderdelen of kanalen bladeren. Druk op ENTER om een onderdeel te selecteren, een submenu te kiczen of om gcbcurtenissen te herhalen.

I.MENU

Hiermee geeft u het optienu weer op het scherm.

J. MULTISCREEN

Hiermee schakelt u over maar een
onderverdeeld scherm. Door herhaald op deze knop te drukken schakelt u tussen 4-voudige,
8-voudige en 9-voudige onderverdeling.
Alleen dc 9-voudig en 16-voudig
onderverdeelde schermen zich beschikbaar in
TRIPLEX-modus.

Wanner u hierop drukt in volledig schermmodus, worden de kanalen automatisch achtereenvolgens telkens voor een bepalde..., tijd weergegeven.

L. FREEZE

Zet het geseleeteerde scherm stil. Meer informatie vindt u in de paragraaf "Als u wilt kijken in FREEZE-schemmmodus" op pagina Ned-7.

M. PIP

Hiermee selecteert u dc PIP-modus. PIP staat voor "Picture In Picture", oftewel Beeld In Beeld.

N.ZOOM

Wanneer u hierop drukt in volledig schermmodus, dan worden het beeld vergroot. Door herhaaldelijk op deze knop te drukken vergroot u het scherm eerst twice ker, dan vier keren dan keert u terug maar normale weergave. Met de draaischijf kunt u het ingezoomde beeld verplaatsen.

O. Cijfertoetsen(0~9)

Druk op het kanaalnummer als u dit in volledig schermmodus wilt bekijken. U kut ook op de knop SYSTEM ID drukken en dan op het nummer drukken van het systeem dat u op afstand wilt besturen.

P.ZOOM(TELE/WIDE)

Deze knop zit alleen op de afstandsbediening. Hij werkte alleen als u cen camera (SOC-420(P), SOC-920(P), afzonderlijk verkrijgbaar) hccft aangesloten op het systecm.

Q. FOCUS(FAR/NEAR)

Deze knop zit alleen op de afstandsbediening. Hiermee stelt u de camera scherp. Hij werkkt alleen als u cen camera (SOC-420(P), SOC920(P), afzonderlijk verkrijngbaar) heeft aangesloten op het systeme.

R. IRIS(CLOSE/OPEN)

Deze knop zit alleen op de afstandsbediening. Deze knop dient voor het instellen van de iris. Hij werkst alleen als u een camera (SOC-

420(P), SOC-920(P), afzonderlijk verkrijgbaar) heeft aangesloten op het systemm.

S. ONEAF

Hiermee wordt de geselecteerde camera ecnmaal automatisch schermgesteld in de huidige status. Deze knop zit alleen op de afstandsbedicening. Hij werkt alleen als u cen camera (SOC-420(P), SOC-920(P), afzonderlijk verkrijgbaar) heeft aingesloten op het systeme.

T.SYSTEM ID

Hiermee selecteert u het sysceem dat u met de afstandsbediening wilt besturen. Deze knop zit alleen op de afstandsbediening.

U. ID RESET

Met deze knop van de afstandsbediening zet u het geseleeteerde System ID terug op de standardwaarde (1).

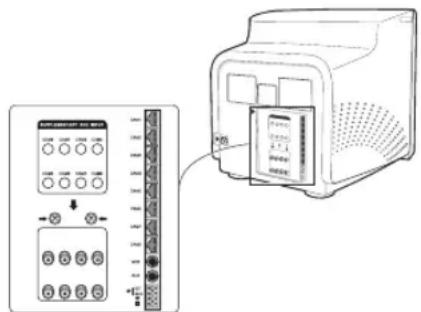

Achterpaneel

A.CAMx (RJ-45)

Aansluitingen voor videocamera's U kunt maximaal acht camera's met RJ-45-stekers aansluiten.

B.CAMx (BNC)

Aansluitingen voor videocamera's U kunt maximaal acht camera's met BNC-stickers aansluiten.

Let op

Op een kanaal mag ofwel een RJ-45- ofwel een BNC-type camera worden aangesloten. Als u op beiden aansluitingen voor een kanaal een camera aansluit za er signalainterferentie op gaan treden.

C. Videorecorder

Aansluiting voor de videorecorder (6-pins).
- TRIGGER: Uitgang voor trigger-signalen voor de videorecorder
VIDEO IN/OUT: In- en uitgang voor de videorecorder
- AUDIO IN/OUT: In- en uitgang voor geluidssignalen voor de videorecorder

D.AUX

Aansluiting voor een ander apparaat (4-pins).
- SPOT VIDEO OUT: Aansluiting waarmcc u ccn bcpaal kanaal binen het hoofdschem kunt bekijken op een extra aangesloten monitor.
- SPOT AUDIO OUT: Aansluiting waarmee u kutn luisteren maar het geluid van het opgegeven kanaal op de extra aangesloten monitor.
- SLAVE VIDEO OUT: Aansluiting waarmee u het huidig weergegeven hoofdschem kunt weergeven op de extra aangesloten monitor.

E. ALARM

A/O (HOT/COLD): Wanner een alarm optreedt wordt het activeringsignal verzonden.
A/R: Sluit dit aan op de alarm reset-aansluiting van de videorecorder.
Wanner ce alarm wordt geveen, dan wordt cen puls verzonden.
G: Sluit dit aan op de aarde-aansluiting van de videorecorder.

F. AC IN

Aansluiting voor het netsnoer.

Hoofdstuk 2: Installatie

De installmentomgeving

In dit hoofdstuk vindt u de eisen die gesteld worden aan de omgeving opdat installmentie en gcbruik op veilige manier+kennen plaatsvinden.

Stel het product op op een vlakke tafel of in een inbouwrek.

Het mag alleen gezrukt worden wanneer het waterpas staat, en nicht verticaal of scheef. De plek waar het hoofdsysteme worden geinstalleerd en de Incorrecting van de aansluitkamer zijn zeer belangrijk voor het goede functioneren van het systeme. Wanneer dc producten tc dicht op elkaar worden opgesteld of wanneer dc opstelplek slecht is geventileerd, dan kan het systeme Niet good werken en kan het onderhoud van het systeem moeilijk worden.

Zorg voor voldoende luchtcirculatie in de ruimte waar het systeme staat en zet de behuizing van het hoofdsysteme goed vast, zodat storingen worden voorkomen en defecten door omgevingsoorzaken worden geminaliseerd. Binnenin zitten onderdelen die onder hoogspanning staan. Open de behuizing Niet zonder goede reden.

Stel het product op op een plek die voldoet aan de volgende omgeveingseisen. Zorg ervoor dat het systeme binnen de hieronder gegeven temperatuur- en vochtigheidsgrenzen blijf:

• Gebruikstemperatuur: 0^ 40^
• Opslagtemperatuur: -20^ 60^
• Gebruiksvochtigkeit: 20% 85% relative vochtigkeit
• Opslagvochtigkeit: 20% 95 relatieve vochtigkeit
• Ingangsspanning: AC 100 ~ 240V wisselstroom
  Frequentie: 50 - 60Hz

Let op

Wanneer u het product gebruikt要去 de ingangsspanning binnen 10% van de nominale spanning blijven en de externe netvoeding要去 geaard zich. Zo Niet, dan können elektrische schokken of storingen het gevolg zich.

Sluit geen warmteproduzerende apparaten zoals haardrogers, strijkijzers of koelkasten aan op hetzelfde stopcontact als het product, anders können brand of storingen optreten.

Gebruik van een automatische spanningsregelaar worden zich aanbevolen om een constante spanning te garanderen.

Let erop dat u een ferrietkern op de aansluiting aanbrengt om elektromagnetische interferentie te beperken.

Uitpakken

Verwijder de deksel van de verpakking enplaats het product op een vlak en veilig oppervlak of op de plek waar het moet worden geinstalleerd. Controllerer of alle volgende apparaten en accessoires bij het hoofdsystemen�n meegeleverd.

Kleurenmonitor

Afstandsbediening/ batterijen

Gebruikershandlei ding

Netsnoer

4-pins aansluitsnoer (AUX)

6-pins aansluitsnoer (VCR)

Hoofdstuk 3: Externe apparaten aansluten

Hct product kan aangesloten worden op een extern apparaat zoals cen monitor, videorecorder, alarmsystem, deurbeldetector, enz. In dit hoofdstuk leest u hoe u die externe apparaten aansluit.

Let op

Let erop dat u Niet meer dan 2 V invoert vanaf de camera, video of audiobron, anders+kunnen storingen optreden.

1. Een timelapse-videorecorder (of normale videorecorder) aansluiten

1) Sluit de 6-pinssteker aan op de VCR-aansluiting op het achterpandeel.
2) Sluit de VIDEO UIT-steker aan op de VIDEO IN-aansluiting van de videorecorder.
3) Sluit de VIDEO IN-steker aan op de VIDEO OUT-aansluiting van de videorecorder.
4) Sluit de AUDIO UIT-steker aan op dc AUDIO IN-aansluiting van de videorecorder.
5) Sluit de AUDIO IN-steker aan op de AUDIO OUT-aansluiting van de videorecorder.
6) Sluit de TRIGGER-steker aan op de REC TRIGGER OUT-aansluiting van de videorecorder.
7) Verbind de A/O (HOT)-aansluiting op het achterpaneel met de ALARM IN-aansluiting van de videorecorder.
8) Verbind de A/O (COLD)-aansluiting op het Achterpaneel met de aarde-aansluiting van de videorecorder.
9) Verbind de A/R-aansluiting op het achterpaneel met de ALARM

RESET-aansluiting van de videorecorder.

10) Verbind de G (aarde)-aansluiting op het achterpaneel met de aarde-aansluiting van de videorecorder.

Let op

De aansluitingen REC TRIGGER OUT en ALARM konnen een andere naam hebben, afhankelijk van het type timelapse-video- recorder. Controller de names van de aansluitingen good voordat u de verbindingen maakt.

2. Een alarmsysteme aansluiten

Sluit de alarminstallatie en het alarmsysteme aan volgens de aanwijzingen in de gebruikershandleiding van de alarminstallatie.

3. Een deurbeldetector aansluiten

Sluit de camera's en de deurbeldetector aan volgens de aanwijzingen in de gebruikershandleiding van de deurbeldetector.

4. Een gewoon beeldscherm aansluiten

Sluit het gewone bceldscherm aan op de SPOT VIDEO OUTaansluiting, zodat u een bepaald kanaal binnen het hoofdschem kurz bekijken. Sluit de dochtermonitor aan op de SLAVE VIDEO OUTaansluiting, zodat u de huidige situatie ook waar kut bekijken.

Hoofdstuk 4: Normaal gebruik

1. Normaal gebruik

1) Zet het apparaat aan met de knop POWER.

Wanner u het apparaat voor het eerst aanzet worden het 9-voudig gesplitste scherm op de monitor weergegeven. Kanalen die nu geen invoor hebben worden weergegeven met een blauw scherm, en er is verlies van video. (Als u het apparaat heeft ingesteld worden de instellingen onthouden wanner u het apparaat uitzet. Als u dan het apparaat waar aanzet, za het opstarten met de LAST gebruekte instellenen.)

2) Kies de wccergaycmodus

• Volledig schermmodus: Als er een onderverdeelcd scherm worden weergegeven, kiest u het gewenste kanaal met de draaischijf en drukt u op de knop ENTER (midden in de draaischijf). Het geselteerde kanaal worden weergegeven in volledig schermmodus.
• Meervoudig schermmodus: Druk op de knop MULTISCREEN als u het scherm wilt onderverdelen. U kutk kiezen welke kanalen u wilt weergeven op het onderverdeelde scherm.
• Sequentiele modus: Druk op de toets SEQUENCE. De kanalen

worden automatisch achtereenvolgens weergegeven in volledig schermmodus.

• Stilstaand schermmodus: U kunt een stilstaande schermfotomaken en bekijken met de knop FREEZE en de draaischijf.
  LIVE/P.B.-schermmodus: U kurz de huidige camerasignalen bekijken of opgenomen beelden weergeven met de knop LIVE/P.B/TRIPLEX.
• TRIPLEX-schemmodus: U kurz de huidige camerasignalen en opgenomen bcelden weergeven op dczelfde monitor met de knop LIVE/P.B./TRIPLEX.
• Beeld In Beeld-schermmodus: U kunt Beeld In Beeld-vensters bekijken met de knop PIP.
• Zoomschermmodus: U kunt een volledig scherm twee keer vergroten met de knop ZOOM en de draaischijf.

2. Als u wilt kijken maar het LIVE/P.B./TRIPLEX-schem

Selecteer de schermmodus LIVE, P.B. of TRIPLEX met de knop LIVE/P.B./TRIPLEX. Als u herhaaldelijk op deze knop drukt wisselt de schermmodus maar LIVE-modus, dan maar P.B.-modus, dan maar TRIPLEX-modus en dan weer terug.

De knop LIVE/P.B/TRIPLEX werkkt nicht onder de volgende omstandigheden:

• Als u het opti菜单 gebruikt
• Als u het gebeurtenissenlogboek of het deurbellogboek weergeeft
• Als u gebeurtenissen herhaalt
• Als u het scherm inzoomt
• Als u een stilstaand scherm instelt in meervoudige venstermodus

3. Als u wilt kijken in volledig schermmodus

Terwijl u maar het onderveerde scherm kijk, gaat u met de draaischijf maar het gewenste kanaal en drukt u op ENTER. Het geschlecteerde kanaal worden weergegeven in volledig schermmodus. Ukunt nu het kanaal wijzigem met de draaischijf. U kunt het kanaal ook wijzigen door op dcijferknoppen op de afstandsbediening te drukken.

4. Als u wilt kijken in sequentiele modus

Het sequentiele scherm is alleen beschikbaar in volledig scherm LIVE-modus. Druk in volledig scherm LIVE-modus op de knop SEQUENTIE als u het sequentieschem wilt weergeven. U kunt de tijdsduur per kanaal instellen door waar "SEQUENTIE" te gaan onder "4. SYSTEEM INSTELLINGEN" in het optiemenu. De tijdsduur per kanaal kan ingesteld wordenussen een en dertig seconden. Druk nogmaals op de knop SEQUENTIE om te stoppen met wisselen en het huidige scherm vast te honden.

De knop SEQUENCE werkt nicht onder de volgende omstandigheden:

• Als u P.B.- of TRIPLEX-modus gebruikt
• Als u het optienu gebruikt
• Als u een onderverdeeld scherm weergceft
• Als u het gebeurtenissenlogboek of het deurbellogboek weergeeft
• Als u gebeurtenissen herhaalt
• Als u het scherm inzoomt

5. Als u wilt kijken in FREEZE-schemmodus

U kunt een volledig of onderverdeeld scherm tijdelijk stoppen en het

stilstaande scherm bekijken in LIVE-, P.B.- of TRIPLEX-modus. U kunt in onderverdeeld schermmodus kiezen welke kanalen u wilt bevriezen.

Als u op de knop FREEZE drukt, dan worden de huidige weergave stilgezet, en het pictogram FREEZE verschijnt in de rechter bovenhoek van het scherm. Druk nogmaals op de knop FREEZE om deze modus te verlaten.

2) Meervoudig schermweergave

① Als u op de knop FREEZE drukt, dan verschijt het pictogram FREEZE in de rechter bovenhoek van het scherm.
② Gaaarhetbeeldatu wiltstilzettenmetdedraaischijf.
③ Drukt u nu op de knop ENTER in het midden van de draaischijf, dan worden het beeld van dat kanaal bevroren en verschijnt de letter "F". Druk nogmaals op de knop ENTER om deze modus te verlaten.
④ Wilt u het stilstaandc beeld van een ander kanaal bekijken, dan gaat u maar het gewenste kanaal en drukt u op ENTER. Nu wordt het beeld van het十几年e kanaal stilgezct, en verschijnt de letter "F". Druk nogmaals op de knop ENTER om deze modus te verlaten.
⑤ Als hct bceld van cen ander kanaal blijft stilstaan, herhaal dan stap ④
Druk op de knop FREEZE om de FREEZE-modus helemaal te verlaten.

De knop FREEZE werkrt nicht onder de volgende omstandigheden:

• Als u het optienu gebruikt
• Als u het gebeurtenissenlogboek of het deurbellogboek weergeeft
• Als u gebeurtenissen herhaalt

6. Als u wilt kijken in zoomschemmmodus

Deze modus is alleen beschikbaar in LIVE- en P.B.-volledig schermmodus.

1) Drukt u op de knop ZOOM dan verschijnt cr cen zoomgebied in het midden van het scherm.
2) Verplaats dit zoomgebied maar het schermgedeelte dat u wiltuitvergroten met de draaischijf en de knop ENTER.
3) Druk nogmaals op de knop ZOOM om het beeld dubbel zo groot weer te gezven.
4) Druk nogmaals op deze knop om het beeld weer normalaal weer te geven.

Het zoomgebied en hoe het zoombeeld te verplaatsen

1) Druk op de knop ZOOM en draai aan de draaischijf als u het zoomgebied op en neer wilt bewegen over het beeld.
2) Druk op dc knop ENTER en draai aan dc draaischijf als u het zoomgebied maar links en rechts wilt bewegen over het beeld.
3) Druk nogmaals op dc knop ENTER en draai aan dc draaischijf als u het zoomgebied op en neer wilt bewegen over het beeld.

De knop ZOOM werkkt nicht onder de volgende omstandigheden:

• Als u het optienu gebruikt
• Als u het gebeurtenissenlogboek of het deurbellogboek weergeeft
• Als u gebeurtenissen herhaalt
• Als u de sequentiele modus gebrukt

7. Als u wilt kijken in Beeld In Beeld-scher-mmodus

In LIVE-modus kurz u een Beeld In Beeld-schem bekijken met dc knop PIP.

Wannecer u voor het eerst op dc knop PIP drukt, dan geeft het Bceld In Beeld-schem een sequentieel scherm wee. Zet u daarna opnieuw de PIP-modus aan, dan geeft het Beeld In Bceld-schem dc schermmodus wee der die u het LAST gebruekte toen u de PIP-modus uitzette.

Het Beeld In Beeld-schem gebruiken

1) Druk in volledig scherm LIVE-modus op de knop PIP.
2) Als het Beeld In Beeld-schem een vast kanaal weergeeft, dan wisselt het elke keer dat u op ENTER druktussen het hoofdschem en het Beeld In Beeld-schem.
3) U wijzigt het kanaal van het hoofdschemr door te draaien aan de draaischijf.
4) Druk op de knop SEQUENCE en het Beeld In Beeld-schem geeft het sequentiele scherm weer. Druk nogmaals op die knop en het LAST vertoonde kanaal blijf staan.
5) U sunt de plaats van het Beeld In Beeld-schem wijzigen door te gaan waar “PIP POSITIE” onder “2.KLOK/DISPLAY” in hct optiemenu.

De knop PIP werkkt nicht onder dc volgende omstandigheden:

• Als u P.B.- of TRIPLEX-modus gebruikt
• Als u een onderverdeeld scherm weergeeft
• Als u het optienu gebruikt
• Als u het gebeurtenissenlogboek of het deurbellogboek weergeeft
• Als u gebeurtenissen herhaalt
• Als u het scherm inzoomom
• Als u de sequentiele modus gebruikt
• Als er geen videoinvoersignaal is
• Wanner het invoersignaalkanaal in volledig scherm worden weergegeven terwijl u enkele videoinvoer gebruikt.

8. Wanner u de uitvoer van de video-recorder wilt bekijken

Schakel overaar P.B.-volledig schermmodus met de knop LIVE/P.B/TRIPLEX.Als u in dcze modus op de knop ENTER drukt worden het scherm "PB THROUGH"weergegeven.Druk nogmaals op de knop ENTER als u terug wilt keren maar het vorige P.B.-scherm.

Let op

Deze functie is alleen beschikbaar in P.B.-volledig schermmodus.

9. Wanner u het gebeurtenisherhalingwilt bekijken

1) Wanner er een Alarm- of Bewegingsdetectiesignal waerts doorgcgeven.

U kurz de alarmfunctie alleen gebruiken wonneur u een alarmsystem hecft aangcsloten. Als cr een alarm of bewegingsdetectie optreedt, worden hetwoord "GEHEUGEN" weergegeven op het scherm en klinkt er een waarschuwingsgeluid. Wonneer dit gebeurt kurz u op ENTER drukken. Er worden dan 16 frames voor en na het gegenereerde alarm of bewegingsdetectie weergegeven in het gebeurtenissenherhalingsschemr. Druk nogmaals op ENTER als u het herhalen van de gebeurtenis wilt stoppen. Als er op Meertere kanalen alarm of bewegingsdetectie bin

nenkomt, kurz u op ENTER drukken en een volgend kanaal her- halen wanneer de huidige gebeurtenisherhaling afgelopen is. Zijn alle herhalingen van alle kanalen waarop alarm of bewegingsdetectie is binnenkomen afgelopen, dan kurz u op ENTER drukken en zo de gebeurtenissenherhalingsmodus verlaten.

Alarmsituations en bewegingsdetectics worden opgenomen in de GEHEUGEN LIJST.

2) Wanner er kanaalverlies worden gedetecteerd

Als de kanaalverliesdetectiefunctie kanaalverlies detecteert worden het word "GEHEUGEN" weergegeven op het scherm en klinkt er een waarschuwingsgeluid. Wanner dit gebeurt kut u op ENTER drukken. Er worden dan 16 frames voor en na het gedetecteerde kanaalverlies weergegeven in het gebeurtenissenherhalingschem. Druk nogmaals op ENTER als u het herhalen van de gebeurtenis wilt stoppen.

Als er kanaalverlies wordt gedetecteerd op meer dan een kanaal kurz u op ENTER drukken en een volgend kanaal herhalen wancaer de huidige geburtenisherhaling afgelopen is.

Zijn alle herhalingen van alle kanalen waarop kanaalverlies is gedetecteerd afgelopen, dan kut u op ENTER drukken en zo de gbceurtenissenherhalingsmodus verlaten. Kanaaluitval worden opgenomen in de GEHEUGEN LIJST.

10. Wanner u een deurbelschem wilt bekijken

De deurbelfunctie is alleen beschikbaar als er een deurbeldetector is aangesloten. Wanner er iemand op de bel drukt wordt het huidige beeld overgeschakeldaar het deurbelbewakingsbeeld, in volledig schermmodus, en klinkt er een waarschuwingsgeluid. Op dat moment worden er een instantbeeld opgenomen in de "DEURBEL LIJST".

Er passen maximaal acht beelden in de "DEURBEL LIJST". U kunt in het logbock opgeslagen bcelden weergveen op het scherm. Selecteer het gewenste beeld door te gaan maar "6. DEURBEL LIJST" in het menu SETUP en druk op ENTER.

Hct wordt dan als stilstaand scherm weergcgeven. Druk nogmaals op ENTER en u keert'erug maar het deurbellog-bockschemr.

Hoofdstuk 5: Installingen in het optiemenu

• Druk op de knop MENU en het taalselectieschemm wordenwcergegeven.

9. Wanner u het gebeurtenisherhalingwilt bekijken

• Selecteer de gewenste taal met de draaischijf. Druk dan op ENTER en het opti菜单 verschijnt in de gewenste taal.
• Het taalselectieschem perm verschijnt Niet更是 nadat u de eerste keer cen taal hecht geselectcerd. In plaats waarvan verschijnt meteen het optienu (SETUP) op de monitor. Druk nogmaals op de knop als u maar het vorige menu wilt terugkeren.

SETUPMENU

1. MONITOR
2. KLOK/DISPLAY
   3.CAMERA INSTELLINGEN
3. SYSTEEM INSTELLINGEN
4. GEHEUGEN LIIST
   6.DEURBEL1.LIST

• Selecteer in het optienum met de draaischijf eén van de ondermenu's 1 t/m 6 en druk op ENTER om het gekozen ondermenu waar te geven.

1. MONITOR

U kurz contrast, helderheid, kleur, scherpte en tint van het hoofdschem op de monitor instellen. Selecteer met de draaischijf "1. VIEW SETTING" in het optienu en druk op ENTER. Het volgende scherm verschijt:

[MONITOR]

CONTRAST 50

HELDERHEID 50

KLEUR 50

SCHERPTE 50

TINT 50

EINDE STOP

• Selecteer een onderdeel met de draaischijf en druk op ENTER als u de ingestelde waarde wilt wijzigen.
• Wijzig de ingestelde waarde (0 - 100) met de draaischijf en leg de neue waarde vast door op ENTER te drukken.
• Selecteer OPSLAAN, STOP of PRESET (alle waarden terugzetten op de fabrieksinstellenen) in het menu EINDE en druk op ENTER als uaar het optienuwilt terugkeren.

Let op

Het onderdeel "TINT" is alleen beschikbaar in de modus NTSC SYSTEM.

2. KLOK/DISPLAY

U kunt de plaats van het Beeld In Beeld-schem, het weergavetype, het datumtype en deijd wijzigen.

Selecteer met de draaischijf "2. KLOK/DISPLAY" in het optienu en druk op ENTER. Het volgende scherm verschijnt:

• Selecteer een onderdeel met de draaischijf en druk op ENTER als u de ingestelde waarde wilt wijzigen.
  Wijzig de ingestelde waarde met de draaischijf en leg de neue waarde vast door op ENTER te drukken.
• Druk op de knop MENU en u keert terug maar het optiembre.

PIP POSITIE: R.BENEDEN LINKS BOVEN RECHTS BOVEN L. BENEDEN.

• Kies deplaats van het Beeld In Beeld-schemuiit de vier genoemde.". mogelijkheden.

DISPLAY TYPE: ALLES TILEL DATUM/TJD GEEN.

• ALLES : Alle onderdelen worden weergegeven behalve dc datum/tijd en de titel.
• TITEL: Alleen de kanaaltitel worden weergegeven.
• DATUM/TIJD : Alleen datum enijd worden weergegeven.
• GEEN: Noch datum/tijd, noch titel worden weergegeben.

KLEUR RAND: GRIJS ZWART

• GRIJS: De randlijn worden in meervoudig schermmodus grijs weergegeven.
• ZWART: De randlijn worden in meervoudig schermmodus zwart weergegeven.

DATUM TYPE: JJ/MM/DD MM/DD/JJ DD/MM/JJ.

DATE [JJ/MM/DD]

Jaar(JJ):00(2000) 99 (2099)
Maand (MM):01\~12
Dag (DD):01\~31

TIJD[UU:MM:SS]

• Uren (UU) : 00 ~ 23
• Minuten (MM): 00 ~ 59
  Seconden (SS): 00~59

U kunt de waarden voor cameranaam, verliesdetectie, bewegingsdetection en camera-instellenen wijzigien.

Selecteer met de draaischijf "3. CAMERA INSTELLINGEN" in het optienu en druk op ENTER. Het volgende scherm verschijnt:

Selecteer het gewenste kanaal met de draaischijf en druk op ENTER om maar de weergave van het geselecteerde kanaal te gaan. Het volgende scherm verschijnt:

• Behalve "CAMERA ID" en "VIDEO VERLIES" können alle onderdelen pas gekozen worden nadat het systeme is aangesloten op een camera (SOC-420(P) of SOC-920(P), afzonderlijk verkrijgbaar).
• Selecteer het gewenste onderdeel met de draaischijf en druk op ENTER. Wijzig de ingestelde waarde met de draaischijf en leg deijke waarde vast door op ENTER te drukken.
• Selecteer OPSLLAAN, STOP of PRESET in het menu EINDE en druk op ENTER als uaar het vorige camera-installaticmenu wilt terugkeren. U kunt Niet terugkerenaar het vorige menu zolang u in instellingsmodus verkeert. U kunt alleen terugkerenaar het vorige menu door EINDE te selecteren.
• Wijzig de ingestelde waarden voor de overige kanalen door bovenstaande stappen te herhalen.
• Druk als u alle instellingen heeft gemaakt op de knop MENU en u keert'erug maar het optienu.

CAMERA ID: --C111---(“-” geeft een spatie aan.)

• Selecteer met de draaischijf "CAMERA ID" en druk op ENTER; de eerste "-" worden geselecteerd.
• Selecteer het gewenste letterteken met de draaischijf en druk op ENTER; het volgende letterteken worden gezeseer. (Volgorde van de lettertekens: 0123456789ABCDE-FGHIJKLMNOPQRSTUVWXYZ[ ]~_/.))
• Herhaal deze procedure voor de overige lettertekens. (U(Int) maximaal 10 lettertekens invoeren.)

VIDEO VERLIES: Hiermee zet u verliesdetectie aan enuit. (AAN UIT)

IRIS: Hiermee stelt u het videouitgangsiveau door de iris in, afhanke-lijk van de hoeveelheid Licht die in de camera valt.

• Selecteer met de draaischijf "IRIS" en druk op ENTER; selecteer ofwel "ALC..." ofwel "MANUELL...".
• ALC...: Automatische LichtCompensatie
• Selecteer met dc draaischijf "ALC..." en druk op dc knop SET. Het volgende scherm verschijnt. Druk als u alle instellenen heeft gemaakt op dc knop MENU en u kecert terug maar het optimenu.

• Selecteer met de draaischijf GEBIED en druk op ENTER; selecteer ofwel "PRESET...” ofwel "GEBRUIKER...".
• Selecteer met de draaischijf "PRESET..." en druk op de knop SET. Het volgende scherm verschijnt. De voorinstellenen voorlichtcompensatie worden toegepast op het schermgebied.

Druk op de knop MENU om maar het vorige menu terug te keren.
- Selecteer met de draaischijf "GEBRUKER..." en druk op de knop SET. Het volgende scherm verschijnt.

Pas de verticale afmetingen aan met de draaischijf en selecteer die met ENTER. Pas verwolgens de horizontale afmetingen aan: Op het scherm verschijnt "
Pas de horizontally afmetingen aan met de draaischijf en druk op ENTER. Op het scherm verschijnt nu " " en u kunt de verticale positie aanpassen.
Pas de positie aan met de draaischijf en druk op ENTER. Op het scherm verschijnt nu " [ ] en u kunt de horizontale positie aan-passen.
Pas de positie aan met de draaischijf en druk op ENTER. U bent nu klaar met het instellen van het schermgebied. Druk op de knop MENU om maar het vorige menu terug te keren.

• BLC: Als BLC worden ingesteld op "AAN", dan worden achtergrundlicht-compensatie toegepast op alle gebieden die u bij AREA heeft ingesteld. Als een object voor een heldere achtergrund staat worden het donker weergegeven op de monitor. Dit probleem kut u oplossen met de BLC-functie.
• LEVEL: U kunt het videouitgangsiveau instellen:tussen“-9"en ^ 十 + 9 ^ 一

Selecteer met de draaischijf "LEVEL [00]" en druk op ENTER. Slanadat u de instelling heeft gewijzigd deze op door op ENTER te drukken.

• MANUELL...: Hiermee stelt u handmatig de opening van de iris in.
• Selecteer met de draaischijf "MANUELL..." en druk op de knop SET. Het volgende scherm verschijnt.

• Stel de waarde in met de draaischijf.
• Druk op de knop MENU om maar het vorige menu terug te keren.

SLUTER

• U kurz de hogeselheits elektronische sluijtijd instellen, de automatische lagesnelheidssluiterijdt AUTO en de vaste lageselheits sluijtijd VAST.
• De hogesnelheids elektronische sluitiertijd kan op zeven verschillende snelheden worden ingesteld, van 1/120 (1/100) sec. tot 1/10.000 sec. De automatische lagesnelheidssluitiertijd en de vaste lagesnelheidssluitiertijd können beide ingesteld worden op 12 verschillende sluiterti-jden, van x2 tot x128.
  Lage sluitertijden make nat de sluiter minder nel werk zodat bcelden die gefilmd worden in een donkere omgeving heldcrder op het scherm verschijnen. Als u automatische lagesnelheidsluitertijd selectcert wordt dc hocveelheid Licht gemeten en wordt dc sluitertijd automatisch daaraan aangepast. Wilt u de lagesnelheidssluitertijd handmatig instellen dan selectcert u FIX (vast).
• De getallen anschter de onderdelen AUTO en VAST gehen het aanal opgeslagen velden op. Hoe hoger het getal, hoe lager de sluitersnelheid. Beelden worden dus het holderst wonneur u stilstaande beelden gebruikt. Wonneer het beeld beweegt kan het objectECHTER onscherp worden.
• De waarde instellen
  In het menu SLUITER past u de waarden aan door op ENTER te drukken. Wijzig de waarde met de draaischijf en leg de nieuwe waarde vast door op ENTER te drukken.

UIT '1/120(1/100)' 1/250 '1/500 '1/1000 '1/2000 '1/4000 '1/10K
'UIT AUTO X2 AUTO X4 AUTO X6 AUTO X8 AUTO X12
' AUTO X16 AUTO X24 AUTO X32 AUTO X48 AUTO X64
AUTO X96 AUTO X128 'UIT VAST X2 'VAST X4 'VAST X6
' VAST X8 'VAST X12 'VAST X16 'VAST X24 'VAST X32
VAST X48 'VAST X64 'VAST X96 'VAST X128.

• U kurz de witbalansfunctie aanzetten waarmee de kleur wit normala worden weergegeven ongeacht de kleurtemperatuur van het Licht.
• ATW: Houdt wijzigingen in kleurtemperatuur in de gaten en past de witbalans.daaraan aan.
• AWC: Past de witbalans eenmalig aan aan de kleurtemperatuur en houdt die verder vast. Terwijl u het AWC-schemm weergeeft houdt u een vel wit papier voor dcamera en drukt u op de knop SET.
• MANUEEL...: Selecteer met de draaischijf "MANUEEL..." en druk op de knop SET. Hct volgende scherm verschijnt.
  U kunt kiczen uit 3200K, 5600K of GEBRUiker-modus (aangepast) en de witbalans handmatig aanpassen aan de huidige lichtomstandigheden.

• 3200K: Stelt de kleurtemperatuur in op 3200^ .
• 5600K: Stelt de kleurtemperatuur in op 5600^ .
• Als u "UIT [GEBRUIKER]" (uit - aangepast) selecteert verschijnt het volgende scherm. Druk op ENTER en selecteer handmatig de kleurtemperatuur door de juiste waarden voor ROOD en BLAUW in te vocen.

Druk op de knop MENU om maar het vorige menu terug te keren.

SPECIAL...

• Selecteer met de draaischijf "SPECIAAL..." en druk op de knop ENTER. Het volgende scherm verschijnt. Druk als u alle instellenen heeft gemaakt op de knop MENU en u keerttering het optienu.

• AGC: AGC (Auto Gain Control - automatisch versterking)
  AAN/UIT.
• SPIEGELBEELD: Spiegel de videouitgangssignalen horizontal.
  D-ZOOM: Stelt de vergrottingsfactor in van dc digitale zoom. Met dit systeem kunt u tot 10x zoomen.
• POSI/NEGA : Stelt de vidcoutgangssignalen in op ofwel normale ofwel omgekeerde uitvoer.

• ZOOM SNELHEID: Stelt de zoomsnelheid in.

• 1: Zoomen van x1 tot x12 kost ongeveer 17 sec. (laagste能力和)

• 2: Zoomen van x1 tot x12 kost ongeveer 10 sec. (lage snelheid)
• 3: Zoomen van x1 tot x12 kost ongeveer 6 sec. (hoge snelheid)
• 4: Zoomen van x1 tot x12 kost ongeveer 3 sec. (hoogste snelheid)
  DETAIL: Past de holderheid vertical en horizontal aan.

• MF: Met Manual Focus (handmatige scherpstellung) kurz u selbst de scherpstellung regelen.
• ONEAF: Wanner u van groothoek maar tele zoomt, zorgt AF (AutoFocus - automatische scherpstellung) ervoor dat daarna cemaal worden scherpgesteld.
• ONEAF werkkt net als MF als het beeel stilstaat en net als AF als u inzoomt op een object.

BEWEGING DETECTIE...

• De bewegingsdetectiefunctieClientomvasttestellenofcrcenbewegendobjectis.Doordewegingsdetectieaan te zettenkuntutijdens stilleurenenbewegendeindringerbetrappen.
• Selecteer met de draaischijf "BEWEGING DETECTIE..." en druk op de knop ENTER. Het volgende scherm verschijnt. Druk als u alle instellenen heeft gemaakt op de knop MENU en u keert terug maar het optienu.

• GEBIED INST: Hiermee stelt u het gebied op het scherm in waarop bewegingsdetectie worden toegepast.

• PRESET...

1 Selecteer met de draaischijf “PRESET...” en druk op de knop SET. Het volgende scherm verschijnt. Bewegingsdetectie worden toegepast op het gebied binnen het kader.

Druk op de knop MENU om maar het vorige menu terug te keren.

• GEBRUIKER...

Pas de verticale afmetingen aan met de draaischijf en selecteer die met ENTER. Pas verwolgens de horizontale afmetingen aan.

Pas de verticale afmetingen aan met de draaischijf en selecteer die met ENTER. Pas verwolgens de horizontale afmetingen aan. Op het scherm verschijnt "
Pas de horizontally aufmetingen aan met de draaischijf en selecteer die met ENTER. Pas verwolgens de verticale positie aan. Op het scherm verschijnt "
Pas de verticale positie aan met de draaischijf en selecteer die met ENTER. Pas verwolgens de horizontale positie aan. Op het scherm verschijnt
Pas de horizontalite positie aan met de draaischijf en druk op ENTER. U bent nu klaar met het instellen van het gebied. Druk op de knop MENU om maar het vorige menu terug te keren.
- GEVOELIGHEID: Past de gevoeligheid van de bewegingsdetectie in op LAAG, NORMAAL of HOOG.

4. SYSTEEM INSTELLINGEN

U kunt de instellingen aanpassen voor ALARM, OPNAME, VERBORGEN CAMERA, SEQUENTIE, SYSTEEM ADRES, PINCODE en TAAL.

Selecteer met de draaischijf "4. SYSTEEM INSTELLINGEN" in het optienu en druk op ENTER. Het volgende scherm verschijnt:

• Selecteer een onderdeel met dc draaischijf en druk op ENTER als u de ingestelde waarde wilt wijdigen.
• Wijzig de ingestelde waarde met de draaischijf en leg de neue waarde vast door op ENTER te drukken.
• Druk als u alle instellingen heeft gernaakt op de knop MENU en u keerttering湃 het optienu.

ALARM...

• Selecteer met de draaischijf "ALARM" en druk op de knop ENTER. Het volgende scherm verschijt.

ALARMTIJD

ALARMTIJD is de tijd hoelang het alarm voortduurt. U kunt deze tijsduur instellen op 5 sec., 15 sec., 30 sec., 1 min., 3 min., 5 min., 10 min., 20 min., 30 min. of op AUTO.

Als u AUTO selecteert, gaat het alarm door zolang als de alarminstallatie signalaal afgeeft.

ALARMZOEMER

Als er cen alarm optreedt gaat de alarmzoeemer af.
U kunt de tijsduur instellen op 5 sec., 15 sec., 30 sec., 1 min. of op UIT. Wannccr u UIT selectcert, gaat de alarmzoeemer nicht af.

• Selecteer met de draaischijf "ALARMPATROON" en druk op de knop ENTER. Het volgende scherm verschijnt.

• U kurz kiezen wanneer het alarm worden ingesteld en uitgezet in twee patronen.
• Wannccer u PATROON A selectcert wordt de tijd in PATROON B automatisch gewijzigd.

Kies AAN/UIT voor de functies BEWEGING, ALARM en DEURBEL voor alleacht camera's.
- Druk als u alle instellingen heeft gemaakt op de knop MENU en u kcertteringnahr het alarmmenu.
- Doe nu hetzelfde voor PATROON B.
- Wannecen een kanaal Niet over een bepaalde functie beschikt worden "--" weergegeven.

OPNAME

• Selecteer met de draaischijf "OPNAME..." en druk op de knop ENTER. Het volgende scherm verschijnt.

OPNAME TYPE

• NOR : Voor opname op een normale videorccorder. Het beeel worden weergegeven volgens de instellungen van "OPNAME UITG".
• TLV: Voor opname op een timelapse-videorecorder.

OPNAME UITG

Beschikbaar wanner OPNAME TYPE ingesteld is op "NOR".

• FIELD (veld): Neemt op in intervallen van 1/50 sec. (PAL) of 1/60 sec. (NTSC).
• FRAME: Neemt op in intervallen van 1/25 sec. (PAL) of 1/30 sec. (NTSC).

AUDIO OPNAME

Stelt het kanaal in dat audiosignaal maar de opnameuitgang dient te sturen.

SPOT-UITGANG

Stelt het uitvoerkanaal in voor de SPOT-functic, waarmcc dat kanaal extra worden geobservererd.

• Druk als u alle instellingen heeft gemaakt op de knop MENU en u keert terug maar het systeeminstellingsmenu.

VERBORGENCAMERA

• Selecteer met de draaischijf "VERBORGEN CAMERA..." en druk op de knop ENTER. Het volgende scherm verschijnt.

[VERBORGENCAMERA]
CH1	LIVE	AFSPELEN
CH1	UIT	UIT
CH2	UIT	UIT
CH3	AAN	UIT
CH4	UIT	UIT
CH5	UIT	UIT
CH6	UIT	UIT
CH7	UIT	UIT
CH8	UIT	UIT

• Voor elk kanaal kut u de verborgen camerafunctie op AAN of UIT instellen in LIVE- en P.B.-modus.
• Druk als u alle instellingen heeft gemaakt op de knop MENU en u keertteringaar het systeeminstellingsmenu.

SEQUENTIE

• Stel deijd in die elk kanaal telkens worden weergegeven in sequentiele modus. U kurz deren instellen:tussen 1 sec. en 30 sec.

SYSTEEM ADRES

• Met deze functie=kunt u een bepaalde monitor bedieren met de afstandsbcdicening wannccr u mcerdre (maximaal 10) monitoren gebruikt. Alleen de monitoren waarvan de id overeenkomt met die van de afstandsbcdicening reageren op dc afstandsbcdicening.

CH1	CH2	CH3
MONITOR ID:1 REMOCON ID:1
CH4	CH5	CH6
CH7	CH8

• Instellen: De standardwaarde voor monitor en afstandsbediening is "1". De waarde voor monitor-id kan ingesteld wordenussen 0 en 9 door het SYSTEEM ADRES-ondermenu te kiezen onder het menu SYSTEEM INSTELLINGEN. Door te drukken op de knop SYSTEEM ADRES op dc afstandsbedeniing gecft u dc monitor-id cn dc afstandsbedeniing-id weer, zoals hierboven afgebeeld. Terwijl u dc knop SYSTEEM ADRES ingedrukt houdt, drukt u op dc knop met het gewenste nummer (0 - 9) om de afstandsbedeniing-id in te stellen. De tekst op het scherm verdwijnt drie seconden nadat u voor hetIRST een knop heeft ingedrukt.

PINCODE CONTROLE

• U=knt de toegang tot het optienu bewaken met een wachtwoord.
• Wanner PINCODE CONTROLE is ingesteld op "AAN" en u probeert het optiemenu op te roepen verschijnt het volgende menu; de positie voor het eerste cijfer is geselecteerd.

• Selecteer het eerste cijfer van het wachtwoord met de draaischijf. Ga waar het volgende cijfer door op ENTER te drukken. Herhaal deze stap voor alle zes cijfers van het wachtwoord en u keert'erug maar het optiemail met een druk op ENTER.
• Als het wachtwoord Niet correct is verschijnt de tekst "FOUT, PROBEER OPNIEUW" onder in het scherm. Het bericht verdwijnt zodia u het eerste cijfer van het wachtwoord heeft ingevoerd. Herhaal deze stap voor alle zes cijfers van het wachtwoord en u keert terug maar het optienu met een druk op ENTER. Als umeer dan drie keer het wachtwoord foutief invoert keert de weergave terug� het vorigemenu.

WIJZIG PINCODE

• Selecteer "WIJZIG PINCODE..." met de draaischijf. Druk op ENTER en het huidige wachtwoord worden weergegeven, zoals hieronder afgebeeld. Het eerste cijfer van het getal is geseleerd. (De fabrieksinstelling is 123456.)

• Selecteer het eerste cijfer van het wachtwoord met de draaischijf. Ga waar het tweede cijfer door op ENTER te drukken. Herhaal deze stappen totdat u alle zes cijfers van het wachtwoord heeft ingevoerd. Dru op ENTER en de wijziging is doorgevoerd.
• Voor het wachtwoord kunt u de cijfers "0" t/m "9" gebruiken.

TAAL

• Selecteer de taal waarin u de menu's wilt weergeven. Beschikkaar zijn ENGLISH, ESPANOL, FRANÇAIS, ITALIANO, DEUTSCH, NEDERLANDS en PORTUGUES.

5. GEHEUGEN LIJST

U kunt de logbocken voor alarms, bewcgingsdetectc te n kanaaluitval raadplegen. Selecteer met de draaischijf 5. GEHEUGEN LIJST in het optienu en druk op ENTER. Het volgende scherm verschijnt:

• De meest actuole informatie over alarms, bewegingsdetectie en kanaalverlies worden opgeslagen. Dit systeme onthoudt maximaal 50 gebeurtenissen (10 x 5 pagina's), te beginnen met de laatste. U kurz de andere pagina's van het logboek raadplegen door dc draaischijf te gebruiken.
• Druk op de knop MENU en u keerttering het optiemenu.

6. DEURBEL LIJST

Als u het logboek voor de deurbel(len) wilt raadplegen: Selecteer met de draaischijf "6. DEURBEL LIJST" in het optienu en druk op ENTER. Het volgende scherm verschijt:

• De meest actuele informatatie van de deurbeldetector wordt opgesla-gen. Dit systeem onthoudt maximaal ache geburtenissen, te beginnen met de LASTe. Blader door de lijst met de draaischijf en druk op ENTER als u het stilstaande bceld van een deurbelgeburtenis wilt bekijken. Druk nogmaals op ENTER om terug te keren maar het deurbelloggloek.
• Druk op de knop MENU en u keerttering het optienu.

Hoofdstuk 6: Opnemen

1. Opnemen in timelapse-modus (of normale modus)

• Beeldsignalen vanaf maximaal acht camera's worden in intervallen van 1/25 of 1/50 seconde (in gebieden met het PAL-systeem) of van 1/30 of 1/60 seconde (in gebieden met het NTSC-systeem) verzonden voor opname door de videorecorder.
• De TRIGGER OUT-aansluiting van de videorecorder要去 verbonden zijn met de TRIGGER-aansluiting (6-pins videoaccessaire) van dit systeme.
• Wonneer de videorecorder meer dan 30 seconden geen triggersignalen geeft worden de zelftriggermodus aangezet zodate opname kan doorgaan zonder trigger van de videorecorder.

2. Intensief opnemen van alarm en beweging op een kanaal

• Dit systecm nccmt kanalen dubbel op in geval van een alarm of bewegingsdetectie.
• Het neemt de alarm- en bewegingsdetectiekanalen op+tussen de opnames van de uitvoerkanalen.
• Een videoverlieskanaal wordt ook dubbel opgenomen.
  Vb.) Het alarm gaat af op kanaal 2. Vervolgens worderteweging gedetecteerd op kanaal 5.

Hoofdstuk 7: Alarm, beweging, cameraitval endurbel

1. Bij het optreden van een alarm

De alarmfunctie werkt alleen als er een alarminstallatie is aangesloten.

1) Wanner er een alarmtrigger wordt ontvangen klinkt er een waarschuwingsgeluid en het scherm wordt onderverdceld in 9 schermen in LIVE-modus. Hetwoord "GEHEUGEN" (gebeurtenis) verschijnt op het scherm en informatic over het alarm worden weergegeven in de rechter benedenhoek van het scherm.

0401.01 CH1	12:30:01 CH2	GEHEUGEN CH3
CH4	CH5	CH6
CH7	CH8 A123	345678

2) Druk op ENTER (in het midden van de draaischijf) als u de gebeurtenis wilt herhalen in gebeurtenissherhaalmodus. Tot 16 schermen kunnen worden herhaald gecentreerd op het tijdstip van het alarm. De voortgang van de herhaling worden weergegciven in een grafiek. Tijdens de herhaling kut u met de draaischijf vooruit ofchteruit spoelen door de opgeslagen schermen. Druk op ENTER om het herhalen tc stoppen. Het herhalen blijdt doorgaan totdat u op ENTER drukt.

04/01/01	12:30:01
1	CH2	GEHEUGEN CH3
CH4	CH5	CH6
CH7	CH8	ALARM 04/01/01 12:29:30

3) Informatie over het alarm worden opgeslaagen in de "GEHEUGEN LIJST".

4) De ALARM OUT (HOT, COLD) signalen zijn actief voor zolang als de "ALARMTIJD" (alarmduur) duurt.

• ALARMTIJD: De tijd gedurende welke de alarmfunctie actief blijft vanaf het moment dat het alarm worden gedetecteerd. De alarmduur worden automatisch wccr op nul gezct als u de gebeurtenis gaat herhalen.

5) Het opnemen van de uitvoer gaat verder in normale modus totdat het alarm worden uitgezet. De opnamefrequentie van het bijbehorende kanaal neegt toe.

6) Wonneer het alarm afgaat en wonneer het alarm worden afgezet wijzigden de signalen.

2. Bij het optreden van beweging

De optic bewegingsdetectic is alleen beschikbaar als u een camera aansluit die over bewegingsdetectie beschikt.

1) Wonneer cr een bewegingsdetectictrigger worden ontvangen klinkt er een waarschuwingsgeluid en het scherm worden onderverdeeld in 9 schermen in LIVE-modus. Hetwoord "GEHEUGEN" verschijnt op het scherm en informatie over de bewegingsdetectie worden weergegeven in de rechter benedenhoek van het scherm.

0401.01	12:30:01
CH1	CH2	GEHEUGEN CH3
CH4	CH5	CH6
CH7	CH8 M12345678

2) Druk op ENTER (in het midden van de draaischijf) als u de gebeurtenis wilt herhalen in gebeurtenisherhaalmodus. Tot 16 schermen+kennen worden herhaald gescentrecrd op het tijdstip van de bewegingsdetectie.

De voortgang van de herhaling worden weergegeven in een grafiek. Tijdens de herhaling kut u met de draaischijf vooruit ofchteruit spoelen door de opgeslagen schermen. Druk op ENTER om het herhalen te stoppen.

Het herhalen blijdt doorgaan totdat u op ENTER drukt.

04/01/01	12:30:01
CH12		GEHEUGEN CH3
CH4	CH5	CH6
CH7	CH8	BEWEGING 04/01/01 12:29:30

3) Informatic over het alarm worden opgeslagen in de "GEHEUGEN LUST".

4) De ALARM OUT (HOT, COLD) signalen zijn actief voor zolang als de "ALARMTUD" duurt.

5) Het opnemen van de uitvoer gaat verder in normale modus totdat het alarm worden uitgezet. De opnamefrequentie van het bijbehorende kanaal neem toe.

6) Het signaal blijdt doorgaan verwijlijdens en na dc bewegingsdeteie.

3. Bij het optreden van camerauitval

1) Wannecr er camcraverlies worden gedetcteerd klinkt er een waarschuwingsgeluid en het scherm worden onderverdeeld in 9 schermen in LIVE-modus. Hct woord "GEHEUGEN" en hct betreffende kanaal verschijnen op het scherm en de weergave van het kanaal worden blauwzwart.

Wanner er meer dan een cameraitival worden gedeteerd schakelt het kanaalnummer elke 1 seconde waar blauwzwart.

04/01/01	12:30:01	L12345678
CH1	CH2	GEHEUGEN CH3
CH4	CH5	CH6
CH7	CH8

2) Druk op ENTER (in het midden van de draaischijf) als u de gebeurtenis wilt herhalen in gecurtenisherhaalmodus. Tot 16 schermen kunnen worden herhaald gecentreerd op het tijdstip van de kanaaluitval. De voortgang van de herhaling wordt weergegeven in een grafick. Tijdens de herhaling kut u met de draaischijf vooruit ofchteruit spoclen door de opgeslagen schermen.

Druk op ENTER om het herhalen te stoppen. Het herhalen blijft door-gaan totdat u op ENTER drukt.

04/01/01	12:30:01	L12345678
	CH2	GEHEUGEN
		CH3
CH4	CH5	CH6
CH7	CH8	VERLIES
		04/01/01
		12:29:30

3) Informatic over de kanaaluitval wordt opgeslagen in de "GEHEUGEN LIJST".

4) Wonneer de betreffende camera opnieuw worden aangcsloten gaan de oude instellingen verloren en worden de standardinstelleningen hersteld.

4. Wanner de deurbel gaat

De deurbeloptic is alleen beschikbaar wonneer u een deurbelsensor heeft aangesloten.

1) Wanner cr iemand op de bel drukt worden het huidige beeld overgeschakeldaar het deurbelbewakingsbeeld,in volledig schermmodus, en klinkt er een waarschuwingsgeluid.

2) Wanner er op de deurbel worden gedrukt worden er een stilstaand beeld opgeslagen in de "DEURBEL LJST".

3) Er kuren maximaal acht stilstaande beelden opgeslagen worden in het deurbellogboek en de geselecteerde lijst kan op het scherm worden wecrgcgeven.

4) Selecteer de gewenste lijst met "6. DEURBEL LIJST" in het optiemenu en druk op ENTER als u het stilstaande beeld dat bij die deurbelgebeurtenis hoor wilt weergeven. Druk nogmaals op ENTER om tcrug te keren maar het deurbellogg boek.

Appendix

Specifications

1. Modelnaam

• SMO-210TRN(P)

• SMO-150TRN(P)

2. Video-ingang

• Camera-ingang (8x): 1.0 Vp-p, 75β丫 (vertical), type RJ-45, CVBS

• Videoreorderingang (1x) maar video-uitgang van videorecoder :

1.0 Vp-p. 75B丫 (vertical), type S-steker, CVBS

3. Video-uitgang

• Monitoruitgang (2x)

SPOT (controlmonitor): 1,0 Vp-p, 758Y (vertical), type S-steker, CVBS

SLAVE (meekijkmonitor) : 1.0 Vp-p, 758Y (vertical), type S-steker, CVBS

• Videorecorderuitgang (1x): 1.0 Vp-p, 75B丫 (vertical), type S-steker, CVBS

4. Stemingang

• Camera-ingang (8x): Type RJ-45

• Videorecorderingang (1x) maar audio-uitgang van videorecorder: Type S-steker

5. Stemuitgang

• SPOT (controle-)audio

• Videorccorderaudio

6. Alarm-/bewegingsdetectic functions: Aangcsloten op alarmin stallatie/camera

A/O (HOT/COLD):relaisactief

-A/R (Alarm Reset): Open "L"-niveau collector,

pulsbreedte = 150 ms ofmeer

-Alarm Hold Time(alarmduur): Instelbaar op 5 sec., 15 sec., 30 sec., 1 min., 3 min., 5 min., 10 min., 20 min., 30 min. of op AUTO.

• Bij AUTO gaat het alarm door zolang als de alarminstallatie signalafgeeft.

7. Sequentie

-Instelbaartussen01sec,en30sec.

8. Herhaling

• Alarm/bewegingsdetectie/kanaalverlies: Max. 16 frames per kanaal

• Deurbcl: Max. 8 frames

9. Logbock

• Alarm/bewegingsdetectie/kanaalverlies: Max. 50
• Deurbel: Max. 8

• 400 TV-lijnen ofmeer (LIVE-modus volledig scherm)

12. Geheugenback-up

• 5aar ofmeer

13. Gebruiktemperatuur

-0^ 40^

14. Ingebouwde klok

• ± 1 minut/maand of minder

15. Becldschemr

• SMO-210TRN(P) : 21” plat CRT

• SMO-150TRN(P) : 15" plat CRT

16. Afmetingen (B x D x H (mm))

• SMO-210TRN(P) : 520 x 509 x 486
• SMO-150TRN(P): 388 x 459 x 379

17. Gewicht

• SMO-210TRN(P): 28kg (zonder verpakking)

32.5kg (met verpakking)

• SMO-150TRN(P): 15.2kg (zonder verpakking)

18.5kg (met verpakking)

18. Energieverbruik

• Raadpleeg het wettelijk verplichte label op de Achterkant van de monitor.

19. Videosystem

• SMO-210TRP/150TRP : Alleen PAL-videosysteme
• SMO-210TRN/150TRN : Alleen NTSC-videosysteme

Problemen oplossen

Het kan geleuren dat u een onverwacht probleem tegenkomt waardoor dit systeme Niet goed functioneert. In de meeste gevallen zijn dit echterkleine onvolkommenheden en geen crnstige systemfouten.

Lees de volgende aanwijzingen met möglichke oplossingen.

Wanner het apparaat Niet aan-gaat	• Controller of het netsnoer goed is aangesloten. • Controller het netsnoer.
Wanner er geen beeld is	• Controller de verbindingen met de camera, andere apparaten en externe monitor.
Wanner er Niet worden opgenomen	• Controller de verbindingussen de video-ingang van de video-recorder en de video-uitgang van dit systeme. • Controller of dc band in de videorecordier geschikt is voor opname. • Controller de verbindingussen de REC Trigger-uitgang van de timelapse-video recorder en de VCR TRIGGER (6-pins video) als u van timelapse-opname gebruik maakt.
Wanner er nicht worden afgespeeld	• Controller de verbindingussen de video-uitgang van de video-recorder en de video-ingang van dit systeme. • Controller of dc wergavcomodus van het system is ingesteld op P.B. of TRIPLEX.
Wanner in automatische sequien-tiemodus het scherm Niet verschijnt	• Controller of LIVE-modus is ingesteld. • Controller of in het optienu de tijsduiur voor “SEQUEN-TIE” correct is ingesteld.

Als het probleem blijft bestaan neemt u contact op met uwplaatselijke verkoper of service centrum.

Opmerking

Als het probleem te makes heeft met opnemen of afspelen, controlleren dan ook de videorecorder.

COLOR MONITOR

SMO-150TRN(P)

SMO-210TRN(P)

Manual do utiliser

CUIDADO

RISCO DE CHOQUE ELECTRICO NAO ABRIR

CUIDADO: PARA REDUZIR O RISCO DE CHOQUE ELECTRICO, NAO RETIRE A TAMPA (NEM A PARTE TRASEIRA). NO INTERIOR DO MONITOR, NAO EXISTEM PEÇAS QUE POSSAM SER REPARADAS PELO UTILIZADOR. A ASSISTÊNCIA SO PODE SER EFFECTUADA POR TÉCNICOS QUALIFICADOS.
