Type de produit	Moniteur de sécurité couleur (Triplex)
Marque et modèle	Samsung SMO150TRP
Dimensions (L x P x H)	388 x 459 x 379 mm
Poids (hors emballage)	15,2 kg
Alimentation électrique	AC 100~240V, 50/60 Hz
Consommation électrique	Reportez-vous à l'étiquette réglementaire à l'arrière de l'appareil
Système vidéo	PAL uniquement (modèle SMO150TRP)
Résolution horizontale	400 lignes TV (mode plein écran en direct)
Nombre d'entrées caméra	8 (connecteurs RJ-45 et BNC)
Fonctions principales	Triplex (Live/Lecture/Enregistrement simultané), détection de mouvement, alarme, sonnette, zoom numérique (jusqu'à 10x), PIP, séquence, gel d'écran
Enregistrement	Mode normal ou par intervalles (TLV), double enregistrement sur alarme/mouvement
Relecture d'événements	Jusqu'à 16 images par canal (alarme/mouvement/perte), 8 images pour sonnette
Liste des événements	Jusqu'à 50 événements (alarme/perte/mouvement), 8 événements sonnette
Sorties vidéo	2 sorties moniteur (SPOT et SLAVE), 1 sortie magnétoscope
Entrée/sortie audio	8 entrées caméra (RJ-45), 1 entrée magnétoscope, sorties audio principale et magnétoscope
Fonctions de sécurité	Détection de perte vidéo, mot de passe (jusqu'à 6 chiffres), système ID pour télécommande
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 85 % RH
Sauvegarde de la mémoire	5 ans minimum
Horloge intégrée	Précision ±1 minute/mois maximum
Nettoyage	Débrancher avant nettoyage, utiliser un chiffon humide, pas de solvants
Réparations	Confier uniquement à un personnel qualifié, utiliser des pièces spécifiées par Samsung

FOIRE AUX QUESTIONS - SMO150TRP SAMSUNG

Comment connecter des caméras au moniteur SMO150TRP ?

Connectez les caméras via les entrées RJ-45 ou BNC à l'arrière du moniteur. Jusqu'à 8 caméras peuvent être connectées, une par canal. Assurez-vous de ne pas utiliser les deux types de connecteurs sur le même canal pour éviter des interférences.

Quelle est la procédure pour utiliser la détection de mouvement ?

Dans le menu INSTALLATION, allez dans 'REGLAGES CAMERAS', sélectionnez le canal souhaité, puis activez DETECTION DE MOUVEMENT. Vous pouvez définir une zone et la sensibilité (BAS, MOYEN, HAUT). En cas de mouvement, le moniteur affiche 'EVENEMENT' et émet une alerte sonore.

Comment effectuer une relecture d'événement après une alarme ?

Lorsqu'une alarme ou un mouvement est détecté, appuyez sur le bouton ENTER au centre des boutons circulaires pour lancer la relecture. Jusqu'à 16 images avant et après l'événement sont affichées. Utilisez les boutons circulaires pour naviguer image par image. Appuyez à nouveau sur ENTER pour arrêter.

Comment régler l'heure et la date sur le moniteur ?

Accédez au menu INSTALLATION, sélectionnez 'REGLAGE HORLOGE'. Vous pouvez y régler la date (format AA/MM/JJ, MM/JJ/AA ou JJ/MM/AA) et l'heure (HH:MM:SS) à l'aide des boutons circulaires. Validez avec ENTER.

Puis-je visualiser l'image d'une caméra sur un deuxième écran ?

Oui, utilisez les sorties SPOT VIDEO OUT et SLAVE VIDEO OUT à l'arrière. La sortie SPOT permet d'afficher un canal spécifique en incrustation, tandis que SLAVE reproduit l'écran principal sur un moniteur supplémentaire.

Que faire en cas de perte de signal vidéo sur un canal ?

Si une perte vidéo est détectée (fonction DETECTION DE PERTE activée), le moniteur affiche 'EVENEMENT' et le canal correspondant devient bleu-noir. Appuyez sur ENTER pour relire jusqu'à 16 images avant la perte. Vérifiez le câblage de la caméra.

Comment masquer temporairement une caméra à l'écran ?

Dans le menu INSTALLATION, sélectionnez 'REGLAGE SYSTEME' puis 'MASQUER CAMERA'. Pour chaque canal, vous pouvez choisir 'MARCHE' ou 'ARRET' pour les modes LIVE et LECTURE. Les caméras masquées n'apparaissent pas à l'écran.

Quelle est la fonction du bouton AUX CONTROL ?

Le bouton AUX CONTROL en façade transmet des impulsions de relais vers un périphérique externe (ex. ouverture de porte). La durée de l'impulsion est configurable. Il est souvent utilisé avec la sonnette de porte pour déverrouiller l'accès après vérification.

Comment utiliser la fonction Zoom numérique ?

En mode plein écran LIVE ou LECTURE, appuyez sur le bouton ZOOM. Une zone de zoom apparaît au centre. Déplacez-la avec les boutons circulaires et appuyez sur ENTER pour confirmer. Appuyez à nouveau sur ZOOM pour agrandir l'image jusqu'à 2x. Un zoom numérique jusqu'à 10x est possible dans les réglages avancés.

Comment réinitialiser le mot de passe si je l'ai oublié ?

Le mot de passe par défaut est 123456. Si vous l'avez modifié et oublié, aucune procédure de réinitialisation n'est décrite. Il est recommandé de contacter le service support Samsung ou de consulter la notice complète pour des instructions spécifiques.

MODE D'EMPLOI SMO150TRP SAMSUNG

Cet apparéil numérique de la classe (A) respecte toutes les exigences du Reglement sur le matériel brouilleur du Canada.

Cet apparéil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Warning

Explication des symboles graphiques

L'éclair et son extrémité en forme de flèche dans un triangle équilatéral sont destinés à alerter l'utilisateur de la présence d'une 'tension électrique dangereuse' non isolée à l'intérieur du produit, d'une intense suffisamment importante pour constituer un risque de décharge électrique pour les étres humains.

Le point d'exclamation dans un triangle équilatéral est destiné à averrir l'utilisateur de l'existence de consignes importantes d'utilisation et d'entretien (dépannage) dans la documentation accompagnant l' apparéil.

Avertissement-Pour éviter les risques d'in-cendie ou de décharge électrique, n'exposez pas ce moniteur à la pluie ou à l'humidité.

CONSIGNES IMPORTANTES

Attention

Le point d'alimentation est indiqué à l'arrête de l'appareil. Il contient des pieces sous haute tension. Si vous retirez le couvercle, un incendie ou une décharge électricque risque de scrourir. Ne retirez pas vous-même le couvercle. (Les boutons de commande sont situés à l'avant du moniteur).

1. Lisez les consignes: Vous doivent prendre connaissance de toutes les consignes de sécurité et d'utilisation avant la mise en marche de l'appareil.
2. Conservez les consignes: Les consignes de sécurité et d'utilisation sont à conserver en vue d'une consultation ultérieure.
3. Tenez compte des averissements: Tous les averissements figurant sur le monitreur et dans les consignes d'utilisation doivent être pris en compte.
4. Suívez les consignes: Toutes les consignes d'utilisation doivent est suivies.
5. Nettoyage: Débranchez le moniteur de la prise d'alimentation avant de le nettoyer. N'utilisez pas de produits de nettoyage liquides ou en aerosol. Utilisez un chiffon humide pour le nettoyage. Exception. Dans le cas d'un moniteur destiné à fonctionner en continu et excluant, pour des raisons telles que le risque de perdre le code d'autorisation d'un convertisseur de télévision par cable, tout débranchement de la part de l'utilisateur en vue d'un nettoyage ou pour toute autre raison, il peut arriver que le débranchement du moniteur ne soit pas mentionné dans la description du nettoyage qui

autrement est requisite au point 5.

1. Accessoires: N'utilisez pas d'accessoires non recommends par Samsung, car ils peuvent se révêler dangereux.
2. Eau et humidité: N'utilise pas ce moniter à proximé de source d'eau, par exemple à proximé d'une baignoire, d'un lavabo, d'un évier, d'un bac de lavage, dans un sous-sol humide ou pres d'une piscine, etc.
3. Accessoires: Ne placez pas ce moniter sur un chariot, un socle, un trépied, une console ou une table instable. La chute du moniter pour rait blesser grièvement un enfant ou un adulte et gravement endommager l'appareil. Utilisez uniquement un chariot, un socle, un trépied, une console ou une table recommendé(e) par le fabricant ou vendu(e) avec le moniter. Suivez les consignes de Samsung lors du montage du moniter et utilisez l'accessoire de montage recommandé par Samsung.
4. Ventilation: Dans le chassin, les fentes et les ouvertures assurent la ventilation et le bon fonctionnement du monitreur, lui évitant ainsi les risques de surchauffe; n'obstruez jamais ces ouvertures en plaçant le monitreur sur un lit, un canape, un tapis ou toute autre surface similaire. Ne placez pas le monitreur à proximite ou au-dessus d'un radiateur ou d'un registre de chaleur. Ne placez pas le monitreur dans un meuble encastre comme une bibliothèque ou une étagère sauf dans le cas où une ventilation adequate est prévue ou si vous vous conformez aux consignes de Samsung.
5. Sources d'alimentation: Raccordez ce moniter uniquement à la tension d'alimentation indiquée sur l'étiquette. Si vous n'êtes pas sur de la tension d'alimentation du lieu d'installation, consultez votre revendeur Samsung ou votre fournisseur d'électricité local.
6. Prise de terre ou polarisation: Pour les moniteurs équipés d'une prise de type mise à la terre 3 conducteurs avec une troisième broche (de mise à la terre). Cette prise ne peut être branchée que dans une prise murale avec mise à la terre. Il s'agit d'un dispositif de sécurité. Si vous ne parvez pas à insérer la prise dans l'alimentation murale, contactez votreElectricien pour qu'il remplace cette dernière. Ne démonze pas le dispositif de sécurité de la prise de terre.
7. Alimentation: Les cordons d'alimentation secteur doivent cheminer de telle sorte qu'ils soient en dehors des zones de passage et ne soient pas pincés par des objets places sur ou contre eux. Accordez une attention particuliere aux cordons au niveau des prises, des receptacles source d'alimentation et à leur point de sortie du moniteur.
8. Foudre: Afin d'assurer une protection supplémentaire pour le monitour, débranchez-le de la prise murale et débranchez le connecteur du réseau cable en cas d'orage ou d'absence et de non-utilisation prolongées. Cela evitera que le monitueur ne soit endommagé par la foudre et par des surtensions des lignes électriques.
9. Surcharge: Ne surchargez pas les prises murales ou les cables de rallonge car cela cree un risque d'incendie ou de decharge electrique.
10. Entrée d'objets et de liquides: N'introduisez aucun objet dans les ouvertures du moniter car ils risqueraient de toucher des zones de tension électrique dangereuses ou de court-circuiter des pieces et ainsi de provoquer un incendie ou une décharge électrique. Ne renverssez aucin liquide qu'il soit sur le monitcur.
11. Réparations: Ne tentez pas de réparer vous-même le monitcur, car en ouvrant ou en retardant les couverces vous vous exposerie à des tensions électriques dangereuses et à d'autres risques. Confiez l'ensemble des réparations au personnel qualifié.
12. Dommages nécessitant réparations: Débranchez le monitreur de la prise murale et confiez les réparations au personnel qualifié dans les

cas suivants :

a. Lorsque le cordon ou la prise d'alimentation est endommagée.
b. Si un liquide a ete renverse sur I'appareil ou si des objets sont tombes dans le moniteur.
c. Si la moniteur a ete exposé à la pluie ou à l'eau.
d. Si le moniteur ne fonctionne pas normalement malgré le respect des consignes d'utilisation. Réglez seulement les commandes traitées dans les consignes d'utilisation, car un réglage incorrect des autres commandes peut endommager le moniteur et exige souvent un important travail de la part du technicien qualifié pour ramener le moniteur à son état normal.
e. Si le moniteur est tombé ou si le chassin est endommagé.
f. Si le moniteur donne des signes évidents de baisse de performance, un dépannage s'impose.

1. Pièces de rechange: Lorsque des pieces de rechange sont nécessaires, assurez-vous que le technicien de dépannage utilise des pieces de rechange spécifiées par Samsung ou des pieces représentant les mêmes caractéristiques que les pieces d'origine. Des substitutions non autorisées peuvent provoquer un incendie, des décharges électriques et d'autres dommages.
2. Contrôle de sécurité: Àpres chaque intervention sur ce moniteur, demandez au technicien de dépannage d'effectuer des contrôles de sécurité pour s'assurer que le moniteur est en bon état de fonctionnement.

Chapter 5: Paramètres du menu installation 9

1. REGLAGE MONITEUR 9
2. REGLAGE HORLOGE 9
3. REGLAGES CAMERAS 10
4. REGLAGES SYSTEME 12
5. LIST DES EVENEMENTS 14
6. LIST DES APPELS 14

Chapter 6: Enregistrement 14

1. Enregistrement en mode Par intervalles (ou Normal)......14

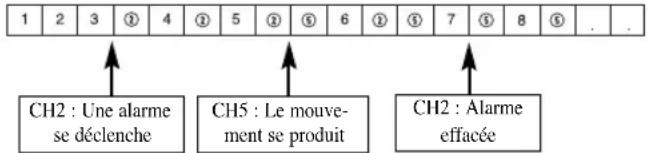

2. Enregistrement intensif des canaux en cas d'Alarmé/Mouvement 14

Chapter 7: Alarmemouvement, perte et appels.14

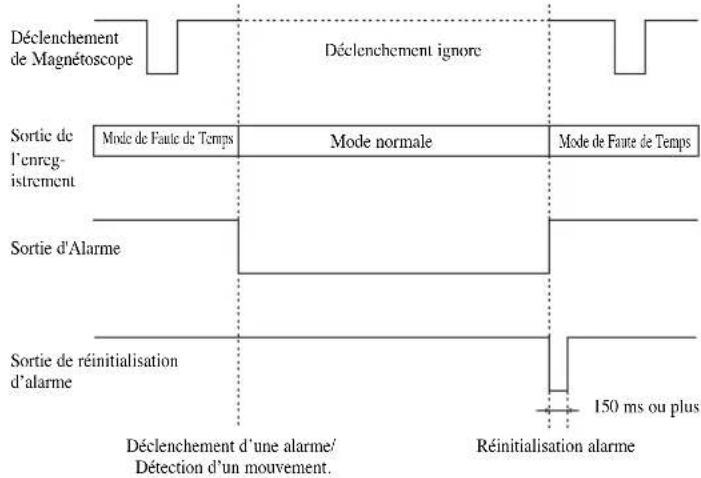

1. Declenchement d'une alarme 14
2. Déclenchement d'un mouvement 15
3. Declenchement d'une Perte 15
4. Déclenchement d'une apples 16

Annexe. 16

Charactéristiques techniques. 16
Dépannage 17

Table des matieres

CONSIGNES IMPORTANTES 2

Presentsation. f-9
Fonctions et caractéristiques. f-9
Nom et fonctions des éléments 5

Chapter 3: Connexion à des périhériques. 6

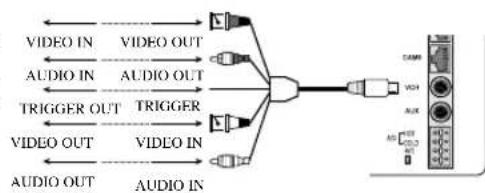

1. Connexion à un magnétoscope à enregistrement par intervals (ou à un magnétoscope standard). 6
2. Connexion du capteur d'alarme 6
3. Connexion du boitier de sonnette 6

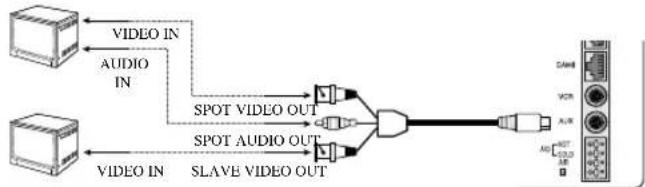

4. Connexion du moniteur standard.. 7

Chapter 4: Fonctionnement de base

I. Fonctionnement de base 7
2. Pour une visualisation sur un écran LIVE/P.B./TRIPLEX (EN DIRECT/LECTURE/TRIPLEX).
3. Pour une visualisation en mode Full Screen (Plein écran)
4. Pour une visualisation en mode Sequence Screen
5. Pour une visualisation en mode FREEZE Screen

6. Pour une visualisation en mode ZOOM Screen
7. Pour une visualisation en mode PIP Screen
(Image dans 1 'image)
8. Pour une visualisation de la sortie magnétoscope............8
9. Pour une visualisation de 1'écran Event Replay
...................................8
10. Pour la visualisation de 1 'ecran APPELS..8

Chapter 1: Présentation

Présentation

Ce produit est un triplex qui permet d'enregistrer avec un seul magnétoscope des signaux pouvant provenir de 8 caméras. Vous pouvez enregistrer ces signaux successivement par image ou par intermittence et lirc un canal spécifique de manière sélective. Vous pouvez utiliser trois modes d'affichage, mode LIVE (EN DIRECT), mode P.B. (LECTURE) et mode LIVE + P.B. (EN DIRECT + LECTURE) sur un seul moniteur.

Fonctions et caractéristiques

• Réglage de diverses fonctions avec les boutons Menu.
• Connexion possible de 8 caméras pour des images couleur ou noir et blanc.
• Visualisation d'images pouvant provenir de 8 caméras sur un seul écran dans les différents modes d'affichage partages.
• Visualisation simultanée de l'écran En direct et de l'écran Lecture sur le même monieur.
• Agrandissement d'un écran jusqu'à 2X grâce à la fonction Zoom.
• Utilisation de la fonction Detection de mouvement intégrée à uneamera.
• Contrôle simultané d'un écran spécifique dans un écran principal à l'aide de la fonction Spot Display (Affichage en incrustation).
• Visualisation de l'écran principal simultanément sur un monitre supplémentaire avec la fonction Slave Display (Affichage auxiliaire).
• Visualisation d'écrans en mode fiqué grâce à la fonction Freeze (Gel).
• Changement et visualisation de canaux de manière successive en mode Séquence.
• Masquage des écrans en cours d'affichage avec la fonction MASQUER CAMERA.
• L'appareil possède des voyants Date, Temps et Alarme qui peuvent être réinitialisés.
• Lorsqu'une alarme se déclenché, le mot "EVENEMENT" s'affiche à l'écran et un son d'alerte est émis. Le cas échéant, vous pouvez appuyer sur Enter (au centre des boutons disposés en cercle), et jusqu'à 16 images avant et après l'émission de l'alarme seront réaffichées dans la fenêtre Event Replay (Relecture d'évenement). L'histoire des alarmes est enregistré dans LISTE DES EVENEMENTS. La fonction Alarme est utilisable seulement si le boîtier d'alarme est connecté.
• Lorsque la fonction Channel Loss Detection (Détction de perte de canal) déetecte une perte de canal, le mot "EVENEMENT" s'affiche à l'écran et un son d'alerte est émis. Le cas échéant, vous pouvez appuyer sur ENTER (au centre des boutons disposés en cercle), et jusqu'à 16 images avant et après la détction de la perte de canal sont réaffichées dans la fenêtre Event Replay ....(Relecture d'évenement). L'histoire des pertes de canaux est enregistré dans LIST DES EVENEMENTS.
• Gracé à la fonction Door Bell Interlock (Verrouillage de la sonnette de porte), lorsque la sonnette de porte est actionnée, l'image actuelle passée à l'image de surveillance de la zone de la sonnette de porte, en mode plein écran, accompagné d'un signal d'alarme. Une image instantanée est alors mémorisée dans la "DOOR BELL LIST" (LISTE DES APPELS). Dans la "DOOR BELL LIST"

(Liste DES APPELS), vous pouvez memoriser jusqu'à 8 images.
Vous pouvez acceder à l'affichage à l'écran de n'importequelle image的记忆é. La fonction Door Bell "Sonnette de porte" n'est disponible que si une sonnette de porte est branchée.

Nom et fonctions des éléments

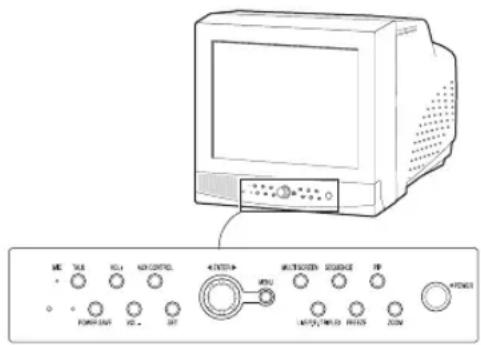

Façade/Télécommande

A. Interrupteur d'alimentation

Met l'appareil sous tension/hors tension.

B. POWER SAVE

PassenodePower Save(Economie d'energie).

C. VOLUME +/-

Règ le volume.

D. TALK

Communique avec la sonnette en mode duplex.

E.AUX CONTROL

Transmet des impulsions de relais vers un périphérique pendant une durée spécifique. Vous pouvez régler cette commande en fonction de votre environnement. (Par exemple, lorsque la sonnette retentit, vous pouvez déplacer laamera correspondante et vérifier l'identité du visiter avant d'ouvrir la porte, à l'aide du bouton AUX CONTROL.)

F.LIVE/P.B/TRIPLEX

Change le mode d'affichage. A chaque actionnement de ce bouton, le mode d'affichage passé successivement du mode Live (En direct), au mode P.B. (Lecture) et au mode Triplex (Triplex).

G. SET

Donnecaccsuus-mueslectionndansLeMenudeBase.

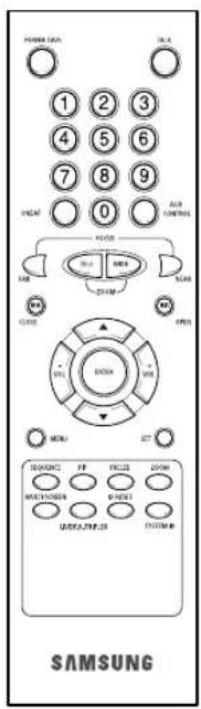

H. BOUTONS DISPOSES EN CERCLE (LEFT, RIGHT, ENTER)

Appuyez sur le bouton LEFT pour orienter laamera vers la gauche, et sur le bouton RIGHT pour l'orienter vers la droite. Le bouton ENTER est au centre. Utilisez ces boutons disposés en cercle pour déplacer un écran auquel est appliqué un zoom avant ou pour parcourir les éléments du menu ou les canaux. Appuyez sur ENTER pour selectionner un élément, entrer dans un sous-menu ou revoir un événement.

I.MENU

Affiche le menu INSTALLATION à l'écran. Appuyez une nouvelle fois sur ce bouton pour quitter le menu INSTALLATION.

J. MULTISCREEN

Commute sur l'affichage de l'ecran partagé. A chaque actionnement de ce bouton, l'affichage de l'ecran passac successivement d'une mosaïque en 4 parties, à une mosaïque en 8 parties puis en 9 parties. Seules les mosaïques en 9 et 16 parties sont utilisables en mode Triplex (Triplex).

K.SEQUENCE

L'actionnement de ce bouton en mode plein écran change les canaux automatiquement et de manière séquencielle pendant une durée spécifiée.

L. FREEZE

Capture l'écran sélectionné en tant qu'écran fige. Reportez-vous à la section "Pour une visualisation en mode FREEZE Screen (GEL l'écran)" à la page Fra-7.

M. PIP

Selectionne le mode Picture in Picture (Image dans 1'image).

N.ZOOM

L'actionnement de ce bouton en mode plein écran agrandit l'écran.
Chaque actionnement de ce bouton agrandit successivement l'écran de deux fois, puis revient à la taille normale. Utilisez les boutons disposés en cercle pour déplacer l'écran auquel est appliqué un zoom avant.

O. Number Key (Pavé numérique) (0 9)

Appuyez sur le nombre du canal souhaïte pour le visualiser en mode plein écran. Ou appuyez sur le bouton SYSTEM ID, puis sur le nombre de l'appareil que vous pouze régler à l'aide de la télécommande.

P.ZOOM(TELE/WIDE)

Seule la télécommande comporte ce bouton. Il n'est utilisable que si uneamera (SOC-420(P) ou SOC-920(P), vendues séparation) est reliée à votre apparéil.

Q. FOCUS(FAR/NEAR)

Seule la télécommande comporte ce bouton. Il est destiné à la mise au point d'uneamera et n'est utilisable que si uneamera (SOC-420(P) ou SOC-920(P), vendues séparation) est reliée à l'appareil.

R. IRIS(CLOSE/OPEN)

Seule la télécommande comporte ce bouton. Il est destiné au réglage du diaphragme d'uneamera et n'est utilisable que si uneamera (SOC-420(P) ou SOC-920(P), vendues séparément) est reliée à l'apparcil.

S. ONEAF

Effectue la mise au point automatique de laamera selectionnee une fois celle-ci placee a I'etat actuel. Seule la telecommande comporte ce bouton. Il n'est utilisable que si uneamera (SOC-420(P) ou SOC920(P), vendues separation) est reliee a I'appareil.

T.SYSTEM ID

Sélectionne l'appareil à régler avec la télécommande. Seule la télécommande comporte ce bouton.

U. ID RESET

Ce bouton, situé sur la télécommande, réinitialise l'identification du système selectionné sur l'identification par défaut (1).

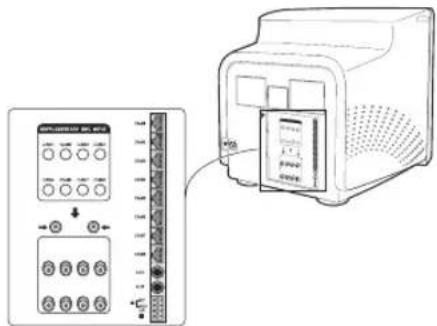

Panneau arrête

A.CAMERA IN(RJ-45)

Borres d'entrée pour cameras video. Vous pouvez connecter jusqu'à 8 caméras à l'aide de connecteurs RJ-45.

B. CAMERA IN (BNC)

Borres d'entree pour cameras video. Vous pouvez connecter jusqu'a 8 cameras a I'aide de connecteurs BNC.

Avertissement

Les cameras de type RJ-45 ou BNC doivent être connectées sur le même canal. Des interférences de signaux seroduiront si vous connectez deux types de camera sur le même canal.

C.VCR

• Se connecte au magnétoscope avec un connecteur 5 broches.
• TRIGGER: Borne de sortie de déclenchement pour le magnétoscope
  VIDEO IN/OUT:Borne d'entree/sortie video pour le magnétoscope
• AUDIO IN/OUT: Borne d'entree/sortie audio pour le magnetooscope

D.AUX

• Se connecte à un autre apparéil avec le connecteur 3 broches.
• SPOT VIDEO OUT: Borne permettant de contrôle le canal spécifique dans l'écran principal sur le moniteur connecté supplémentaire.
• SPOT AUDIO OUT: Borne permettant d'écouter le son du canal spécifique sur le moniteur connecté supplémentaire.
• SLAVE VIDEO OUT : Borne permettant de visualiser l'écran principal affché à l'heure actuelle sur le moniteur connecté supplémentaire.

E. ALARM

A/O (HOT/COLD): Lors du déclenchement d'une alarme, le signal Active Make (Actif) est émis.
- A/R: Se connecte à la borne Alarm Reset (Réinitialisation alarmé) du magnétoscope. Lors du déclenchement d'une alarmé, une impulsion est émise.
G: Se connecte à la borne de mise à la terre du magnétoscope.

F. AC IN

Pour brancher le cordon d'alimentation.

Environnements de l'installation

Cette section déscrit les exigences en matière d'environnement pour une installation et une'utilisation sûres. Installez le produit sur une table plate ou dans une étagère. Ne l'utilise qu'en position horizontale et jamais verticale ou oblique. L'endroit où est installé l'appareil principal et la configuration de l'espace de cablage sont très importantes pour le bon fonctionnement de l'appareil. Lorsque ces produits sont installés trop pres les uns des autres ou dans un lieu mal ventilé, le système peut ne pas fonctionner correctement et il peut s'avérer difficile de l'entretenir. Prévoyez une circulation d'air suffisante dans la piece où est utilisé le système et fermez hermetiquement le couvercle de l'appareil principal afin d'éviter un dysfonctionnement et des pannes dues à des raisons environnementales.

Certaines éléments internes sont soumis à de haute tensions. N'ouvre pas le couvercle de manière inconsiderée.

Installez l'appareil dans un endroit repondant aux conditions d'environnement suivantes. Maintenez l'appareil dans les conditions de température et d'humidité indiquées ci-dessous

• Température de fonctionnement: 0^ - 40^
• Température de stockage: -20 °C ~ 60 °C
• Humidité au cours du fonctionnement: 20% 85% RH
• Humidité de stockage: 20% ~ 95 RH
  Tension d'entree: AC 100~240V
• Fréquence: 50/60 Hz

Avertissement

Lors de l'utilisation de ce produit, la fluctuation de la tension d'entrée ne doit pas excéder 10% de la tension nominale et la prise d'alimentation externe doit être mise à la terre, afin d'éviter des décharges électriques ou un dysfonctionnement de l'apparil. No branche pas d'apparils générant de la chaleur tels qu'un seche-cheveux, un fer à repasser ou un réfrigerateur sur la même prise d'alimentation que le présente apparil, afin d'éviter son dysfonctionnement ou un incendie. L'utilisation d'un régulateur automatique de tension est fortement recommendée afin d'assurer une alimentation stable. Placez un tore magnétique ajuster du connecteur pour réduire les interférences electromagnétiques.

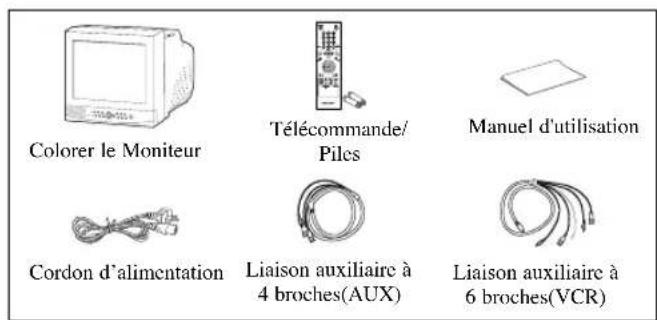

Déballage

Retirez le couvercle de l'emballage et placez l'appareil sur une surface plane et sans risque ou a l'endetroit prevu pour l'st installation. Verifiez que tous les elements et accessoires suivants accompagnent I'appareil principal.

Chapter 3: Connexion à des péripériques

Le produit peut etre connecte a des periphériques tels qu'un moniteur, un magnétoscope, un boitant d'alarme, un boitant de sonnette, etc. Ce chapitre decrit comment effectuer les liaisons a des periphériques.

Avertissement

Vicillez à ce que la tension d'entrée provenant d'uneamera, d'une source video ou audio, ne dépasse pas 2 V afin d'éviter un dysfonctionnement de l'appareil.

1. Connexion à un magnétoscope à enregistrement par intervalles (ou à un magnétoscope standard)

1) Connectez la prise à 6 broches à la borne VCR (magnétoscope) sur le panneau arrêté.
2) Connectez la prise VIDEO OUT à la borne VIDEO IN du magnétoscope.
3) Connectez la prise VIDEO IN à la borne VIDEO OUT du magnétoscope.
4) Connectez la prise AUDIO OUT à la borne AUDIO IN du magnétoscope.
5) Connectez la prise AUDIO IN à la borne AUDIO OUT du magnétoscope.
6) Connectez la prise TRIGGER à la borne REC TRIGGER OUT du magnétoscope.
7) Connectez la borne A/O (HOT) du panneau arrriere à la borne Alarme IN du magnétoscope.
8) Connectez la borne A/O (COLD) du panneau arrêté à la borne Ground (Terre) du magnétoscope.
9) Connectez la borne A/R du panneau arrirée à la borne Alarme Reset du magnétoscope.
10) Connectez la borne G (borne de mise à la terre) du panneau arrêté à la borne Ground du magnétoscope.

Avertissement

Le nom de la borne REC TRIGGER OUT ou Alarm peut varier selon le type de magnétoscope à enregistrlement par intervalles. Vérifiez le nom des bornes avant d'effectuer les branchements.

2. Connexion du capteur d'alarme

Reliez le boitier d'alarme et le capteur d'alarme en vous reportant au manuel d'utilisation du boitier d'alarme.

3. Connexion du boîtier de sonnette

Reliez les cameras et le boitier de sonnette en vous reportant au manuel d'utilisation du boitier de sonnette.

4. Connexion du moniteur standard

Reliez le moniter standard à la borne de sortie Spot (Incrustation), ce qui vous permet de contrôler un canal spécifique dans l'écran principal. Reliez le moniter auxiliaire à la borne de sortie, ce qui vous permet de visualiser en simultané la situation actuelle. Which allows you to simultaneously view the current situation.

Chapter 4: Fonctionnement de base

1. Fonctionnement de base

1) TPlacez l'interrupteur d'alimentation en etat de mise sous tension.

Lors de la première misc sous tension, les mosaiques en 9 parties s'affichent sur le moniteur. A ce moment-là, les canaux sans entree s'affichent sous la forme d'un écran bleu et une perte video se produit. (Une fois la configuration initiale terminée, les paramétres sont mémorisés y compris après coupure de l'alimentation. C'est pourquoit, lors de la remise sous tension, l'appareil fonctionne avec les paramétres précédents.)

2) Sélectionnéz le mode d'affichage

• Mode Full Screen (Plein écran): Si vous étés dans un écran partagé, allez jusqu'au canal souhaïe à l'aide des boutons disposés en cercle et appuyez sur le bouton ENTER situé en son centre. Le canal sélectionné s'affiche alors en mode Full Screen (Plein écran).
  Mode Multi Screen (Multi-ecrans): Appuyez sur le bouton MULTISCREEN pour afficher les ecrans partages. Vous pouvez selectionner les canaux à afficher sur l'ecran partage.
• Mode Sequence Screen (Ecran Séquence): Appuyez sur le bouton SEQUENCE. Les canaux passent automatiquement et successivement en mode plein écran.
• Mode Freeze Screen (Gel l'écran): Vous pouvez capturer et visualiser un écran fiqué à l'aide du bouton FREEZE et des boutons disposés en cercle.
• Mode LIVE/P.B. Screen (Ecran EN DIRECT/LECTURE): Vous pouvez contrôler les signaux des caméras actuelles ou dire les écans enregistrés à l'aide du bouton LIVE/P.B./TRIPLEX.
  Mode TRIPLEX Screen (Ecran TRIPLEX): Vous pouvez visuallser les signaux des cameras actuelles et les écans enregistrés sur le même moniteur grâce au bouton LIVE/P.B./TRIPLEX.
• Mode PIP Screen (Ecran PIP): Vous pouvez visualiser les écrons. Image dans l'image (PIP) à l'aide du bouton PIP.
• Mode Zoom Screen (Ecran Zoom): Vous pouvez agrandir un plein écran deux fois avec le bouton Zoom et les boutons disposés en cercle.

2. Pour une visualisation sur un écran LIVE/P.B./TRIPLEX (EN DIRECT/LECTURE/TRIPLEX).

Selectionnez le mode écran LIVE (EN DIRECT), P.B. (LECTURE), ou TRIPLEX (TRIPLEX) à l'aide du bouton LIVE/P.B./TRIPLEX. A chaque actionnement de ce bouton le mode d'écran passée successivement du mode LIVE (EN DIRECT), au mode P.B. (LECTURE) et au mode TRIPLEX (TRIPLEX).

Le bouton LIVE/P.B./TRIPLEX ne fonctionne pas dans les cas suivants :

Lors de l'utilisation du menu INSTALLATION
Lors de I'affichage de la Liste des événements ou de la Liste des ... APPELS
Lors de la relecture des événements
Lors de I'application d'un zoom avant a I'ecran
Lors du réglage d'un écran fiqué en mode multi-écrans

3. Pour une visualisation en mode Full Screen (Plein écran)

ISi vous étés sur un écran partagé, utilisez les boutons disposés en cercle pour atteindre le canal souhaïte et appuyez sur ENTER. La chaine selectionnée s'affiche en mode Full screen (Plein écran). A cet instant, vous pouvez changer de canal à l'aide des boutons disposés en cercle. Vous pouvez également changer de chaine en appuyant sur les touches numériques de la télécommande.

4. Pour une visualisation en mode Sequence Screen (Ecran Squence).

L'écran Sequence (Sequence) n'est utilisable qu'en mode LIVE (EN DIRECT) plein écran. Lorsque l'écran est en mode LIVE (EN DIRECT) plein écran, appuyez sur le bouton SEQUENCE pour passer à l'écran Sequence (Sequence). Vous pouvez régler les intervalles de commutation dans "SEQUENCE" (SEQUENCE) sous "4."

REGLAGE SYSTEME" du menu INSTALLATION. La plage des intervalles de commutation va dc 1 à 30 secondes. Appuyez dc nouveau sur le bouton SEQUENCE pour gel I'ecran affiché actuellement.

Le bouton SEQUENCE ne fonctionne pas dans les cas suivants :

• Lors du fonctionnement en mode P.B. (LECTURE) ou TRIPLEX .. (TRIPLEX)
  Lors de l'utilisation du menu INSTALLATION
  Lors de I'affichage d'un écran partagé
  Lors de I'affichage de la Event List (Lieste des événements ou de la Lieste des APPELS
  Lors de la relecture des événements
  Lors de l'application d'un zoom avant a l'écran

5. Pour une visualisation en mode FREEZE Screen (GEL l'écran)

Vous pouvez gel temporairement un écran entier ou partagé et visu- aliscr l'écran figé en mode LIVE (EN DIRECT), P.B. (LECTURE), TRIPLEX (TRIPLEX).Vous pouvez selectionner et gel des canaux souhaitemes en mode d'écran partagé.

1) Affichage plein ccran

Si vous appuyez sur le bouton FREEZE, l'affichage actuel se fige, et l'icone FREEZE apparait en haut a droite de l'écran. Appuyez de nouveau sur le bouton FREEZE pour quitter ce mode.

2) Affichage multi-ecrans

① Si vous appuyez sur le bouton FREEZE, l'icone FREEZE apparait en haut à droite de l'écran.
(2) Passez à l'image que vous souhaitez figer à l'aide des boutons disposés en cercle.
③ Si vous appuyez sur le bouton ENTER situé au centre des boutons disposés en cercle, l'image obtenu par cc canal se fige, et la dette “F” apparait. Appuyez de nouveau sur le bouton ENTER pour quitter ce mode.
④ Si vous voulez voir l'image figée depuis un autre canal, passez au canal cible, et appuyez sur ENTER. L'image du nouveau canal se fige, et la dette “F” apparait. Appuyez de nouveau sur le bouton ENTER pour quitter ce mode.
⑤ Si l'image sur un autre canal reste figée, repêzez l'été ④.
⑥ Appuyez sur le bouton FREEZE pour quitter complètement le mode FREEZE (GEL).

Le bouton FREEZE ne fonctionne pas dans les cas suivants :

• Lors de l'utilisation du menu INSTALLATION
  Lors de l'affichage de la Liste des événements ou de la Liste des APPELS
  Lors de la relecture des événements

6. Pour une visualisation en mode ZOOM Screen (Ecran ZOOM)

Ce mode est utilisé uniquement en Mode LIVE/P.B. Full Screen (Plein écran EN DIRECT/LECTURE).

1) Lorsque vous appuyez sur le bouton ZOOM, une ZOOM AREA (ZONE DE ZOOM) apparait au centre de l'écran.
2) Déplacez la ZOOM AREA vers la position cible à l'aide des boutons disposés en cercle et du bouton ENTER.
3) Appuyez de nouveau sur le bouton ZOOM pour agrandir l'image jusqu'à doubler sa dimension d'origine.
4) Appuyez de nouveau sur ce bouton pour revenir à la dimension d'origine.

Déplacement de ZOOM AREA (ZONE DE ZOOM) et de l'image ZOOM

1) Appuyez sur le bouton ZOOM et actionnez les boutons disposés en cercle pour déplacer la ZOOM AREA (ZONE DE ZOOM) vers le haut et vers le bas au-dessus de l'image.
2) Appuyez sur le bouton ENTER et actionnez les boutons disposés en cercle pour déplacer la ZOOM AREA (ZONE DE ZOOM) vers la gauche et vers la droite au-dessus de l'image.
3) Appuyez de nouveau sur le bouton ENTER et actionnez les boutons disposés en cercle pour déplacer la ZOOM AREA (ZONE DE ZOOM) vers le haut et vers le bas au-dessus de l'image.

Le bouton ZOOM ne fonctionne pas dans les cas suivants :

Lors de l'utilisation du menu INSTALLATION
Lors de I'affichage de la Liste des événements ou de la Liste des APPELS
Lors de la relecture des événements
Lors du fonctionnement en mode Sequence

7. Pour une visualisation en mode PIP Screen (Ecran PIP) (Image dans l'image).

Vous pouvez visualiser un écran Image dans l'imag en mode LIVE

(EN DIRECT) plein écran à l'aide du bouton PIP.

La première fois où vous appuyez sur le bouton PIP, l'écran secondaire qui s'affiche sur l'écran PIP est un écran Séquence. Puis, après le return en mode PIP, l'écran secondaire qui s'affiche dans le même mode

d'écran que celui utilise au moment où vous avez précédemment quitter le mode PIP.

Utilisation de I'ecran PIP

1) Appuyez sur le bouton PIP en mode LIVE plein écran.
2) Lorsqu'un canal fige s'affiche sur l'écran secondaire, chaque fois que vous appuyez sur le bouton ENTER, ce canal commute entre l'écran principal et l'écran secondaire.
3) Actionnez les boutons disposés en cercle pour changer le canal de l'écran principal.
4) Appuyez sur le bouton SEQUENCE pour régler l'écran secondaire en tant qu'écran Séquence. Appuyez de nouveau sur ce bouton pour régler le canal.
5) Vous pouvez changer la position de l'écran secondaire dans "POSITION PIP" sous "2.REGLAGE HORLOGE" du menu INSTALLATION.

Le bouton PIP ne fonctionne pas dans les cas suivants :

Lors du fonctionnement en mode P.B. (LECTURE) ou TRIPLEX (TRIPLEX)
Lors de I'affichage d'un ecran partagé
- Lors de l'utilisation du menu INSTALLATION
Lors de I'affichage de la Event List (Liste des événements) ou de la
Lieste des APPELS
Lors de la relecture des événements
Lors de I'application d'un zoom avant a I'ecran
Lors du fonctionnement en mode Sequence
- En l'absence de toute entrée de signal video
- Lorsque le canal du signal d'entrée est en mode plein écran lors de l'entrée video unique

8. Pour une visualisation de la sortie magnétoscope.

Passez au mode PB FULL (LECTURE PLEIN ECRAN) en appuyant sur le bouton Live/P.B./TRIPLEX. L'image "PB THROUGH" (EN COURS DE LECTURE) apparait si vous appuyez sur le bouton ENTER dans ce mode. Appuyez de nouveau sur le bouton "ENTER" pour revenir à l'image PB (LECTURE) précédente.

Avertissement

Cette fonction est disponible uniquement en mode PB FULL Display (LECTURE Affichage PLEIN ECRAN).

9. Pour une visualisation de l'écran Event Replay (Relecture d'évenement)

1) Lors de l'entrée d'un signal Alarm/Motion (Alarmc/Mouvement)

YVous pouvez utiliser la fonction d'alarme uniquement si un boîtier d'alarme est connecté. Lors de l'entrée d'un signal d'alarme/de mouvement, « EVENEMENT » s'affiche à l'écran et un son d'alerte est émis. Le cas échéant, si vous appuyez sur le bouton ENTER, jusqu'à 16 images avant et après l'émission du signal d'alarme/de mouvement sont réaffichées dans la fenêtre Event Replay (Relecture d'évenement).

Appuyez de nouveau sur ENTER pour arreter la relecture de l'évenement. Si des signaux d'alarme/de mouvement entrent sur plusieurs canaux, appuyez sur ENTER pour démarrer la relecture de l'évenement sur un autre canal à la fin de la relecture de l'évenement actuel. Une fois terminé la relecture de l'évenement pour tous les canaux sur lesquels un signal d'alarme/de mouvement a été émis, appuyez sur ENTER pour quitter le mode Event Replay (Relecture d'évenement). L'histoire des alarmes/des mouvements est enregistré dans la LISTE DES EVENEMENTS.

2) Lors d'une détction de perte de canal

Si la fonction de détction de perte de canal détecte une perte de canal, le mot "EVENEMENT" s'affiche à l'écran et un son d'alerte est émis. Le cas échéant, si vous appuyez sur le bouton ENTER, jusqu'à 16 images avant et après la perte de canal détectée sont réaffichées dans la fenêtre Event Replay (Relecture d'évenement). Appuyez de nouveau sur ENTER pour arreter la relecture de l'évenement. Si la perte de canal est détectée sur plusieurs canaux, appuyez sur ENTER pour démarrer la relecture de l'évenement pour le canal suivant à la fin de la relecture de l'évenement actuel. Une fois terminé la relecture de l'évenement pour tous les canaux sur lesquels la perte de canal a été détectée, appuyez sur ENTER pour quitter le mode Event Replay (Relecture d'évenement). L'histoire des pertes de canaux est enregistrée dans la LISTE DES EVENEMENTS.

10. Pour la visualisation de l'écran APPELS

La fonction Door Bell n'est disponible que si une sonnette de porte est branchée. Lorsque la sonnette de porte est actionnée, l'image actuelle passée à l'image de surveillance de la zone de la sonnette de porte, en mode plein écran, accompagné d'un signal d'alarme. Une image instantanée est alors mémorisée dans la "DOOR BELL LIST" (LISTE DES APPELS). Dans la "DOOR BELL LIST" (LISTE DES APPELS), vous pouvez mémuriscr jusqu'à 8 images. Vous pouvez acceder à l'affichage à l'écran de n'importequelle image mémurisée. Sélectionnez l'élement souhaïtés dans "6. LISTE DES APPELS" du menu INSTALLATION pour l'afficher en tant qu'écran figé. Puis, appuyez de nouveau sur ENTER pour revenir à l'écran "LISTE DES APPELS".

Chapter 5: Paramètres du menu installation

• Appuyez sur le bouton MENU pour afficher l'écran Sélection de la langue.

• Sélectionnez la langue souhaïée avec les boutons disposés en cercle et appuyez sur ENTER pour afficher la menu INSTALLATION dans la langue souhaïée.

Lorsque you appuyez sur le bouton MENU après avoir selec tionné la langue initiale, l'écran Sélection de la langue n'apparait pas. A la place, le menu INSTALLATION suivant apparait sur le moniteur. Appuyez sur le bouton une nouvelle fois pour revenir au menu précédent.

[MENU D'INSTALLATION]

• Sélectionnez l'un des sous-menus 1 à 6 dans le menu INSTALLATION à l'aide des boutons disposés en cercle et appuyez sur ENTER pour acceder au sous-menu.

1. REGLAGE MONITEUR

Vous pouvez changer le contraste, la luminosite, la couleur, la nettete et la teinte de l'écran principal sur le moniteur.
Sélectionnez "REGLAGE MONTEUR" dans le menu INSTALLATION à l'aide des boutons disposés en cercle et appuyez sur ENTER pour afficher l'écran suivant.

• Sélectionnez un élément à l'aide des boutons disposés en cercle et appuycz sur ENTER pour changer la valeur prééglée.
• Changez la valeur préreglee (0 à 100) à l'aide des boutons disposés en cercle et appuyez sur ENTER pour enregistrer le paramètre.
• Sélectionnez SAUVER (enregistrer les changements), QUTTER (quitter le mode réglage sans enregistrer) ou PRESET (PREREGLAGE) (réinitialise tous les réglages à leur valeur par défaut) dans le menu QUTTER et appuyez sur ENTER pour revenir au menu INSTALLATION.

Avertissement

L'element "TEINTE" est disponible uniquement en mode NTSC SYSTEM(SYSTEME NTSC).

2. REGLAGE HORLOGE

Vouppouvezchangera positionPIP,le type d'affichage,le type de date et I'heure.

Selectionnez « REGLAGE HORLOGE » dans le menu INSTALLATION à l'aide des boutons disposés en cercle et appuyez sur ENTER pour afficher l'écran suivant :

[REGLAGE HORLOGE]

POSITION PIP INFERIEUR DROIT

TYPE D'AFFICHAGE TOUT

COULTEUR DE BORD GRIS

TYPE DE DATE AA/MM/JJ

DATE[AA/MM/JJ] 04:01:01

HEURE [HH:MM:SS] 12:30:01

• Sélectionné un élément à l'aide des boutons disposés en cercle et appuyez sur ENTER pour changer la valeur prééglée.
• Changez la valeur préregée à l'aide des boutons disposés en cercle et appuyez sur ENTER pour enregistrer le paramètre.
• Appuyez sur le bouton MENU pour revenir au menu INSTALLATION.

POSITION PIP: INFÉRIEUR DROIT ↔ supérieur gauche ↔ supérieur droit ↔ INFÉRIEUR gauche.
- Sélectionnéz la position PIP parmi les quatre options ci-dessus.

TYPE D'AFFICHAGE: TOUT TITRE DATE/HEURE sans.

TOUT: Tous les éléments s'affichent hors IM DATE/HEURE et TITRE.
TITRE: Seul l'element CHANNEL TITLE (TITRE DU CANAL) s'affiche.
DATE/HEURE:Seul 1'elément DATE/HEURE s'affiche.
- sans: Ni DATE/HEURE ni TITRE ne s' affiche.

COULEUR DE BORD: GRIS 一 ^ 一 NOIR

• GRIS: COULEUR DE LA BORDURE s'affiche en GRIS en mode Multi-écrans.
  NOIR: COULEUR DE LA BORDURE s'affiche en NOIR en mode Multi-écrans.

TYPE DE DATE: AA/MM/JJ MM/JJ/AA JJ/MM/AA.

DATE [AA/MM/JJ]

Année (AA): 00(2000) ~ 99(2099)
Mois (MM): 01 ~ 12
Jour (JJ): 01 ~ 31

HEURE [HH:MM:SSI]

Heure (HH): 00 ~ 23
- Minute (MM): 00 ~ 59
Seconde (SS): 00~59

3. REGLAGES CAMERAS

Vou puevez changer les valeurs de Camera ID (Identification Camera), DETECTION DE PERTE, DETECTION DE MOUVEMENT et de Camera Preset (Préroglage camera). Sélectionnez "3. REGLAGES CAMERAS" dans le Menu de Base à l'aide des boutons disposés en cercle et appuyez sur ENTER pour afficher l'écran suivant.

[REGLAGESCAMERAS]

Sélectionnez le canal souhaïe avec les boutons disposés en cercle et appuyez sur ENTER pour acceder à l'affichage du canal sélectionné. L'écran suivant apparait.

[REGLAGES CAMERAT]

CAMERAID—CH1
DETECTION DE PERTE MARCHE
IRIS ALC...
SHUTTER ARRET
BALANCE DES BLANCS ATW
SPECIAL
FOCUS UN-AF
DETECTION DE MOUVEMENT...
SORTIE SAUVER

• Tous les éléments, hormis "CAMÉRA ID" et "DETECTION DE PERTE", peuvent être régles seulement après la connexion du système à uneamera (SOC-420(P) ou SOC-920(P), vendues séparation).
• Sélectionnez l'objet souhaïe avec les boutons disposés en cercle et appuyez sur ENTER. Puis changez la valeur préregée à l'aide des boutons disposés en cercle et appuyez sur ENTER pour terminer le réglage.
• Sélectionnez SAUVER (enregistrer les changements), QUITTER (quit ter le mode réglage sans enregistrer) ou PRESET (réinitialiser tous les réglages à leur valeur par défaut) dans le menu QUITTER et appuyez sur ENTER pour revenir au menu REGLAGES CAMERAS. Vous ne pouvez pas revenir au menu précédent lorsque vous étés en mode réglage. Vous pouvez seulement revenir au menu précédent en selec tionnant OUTITTER.
• Changez les valeurs prérogées des autres canaux en procédant de la même manière.
• Appuyez sur le bouton MENU après avoir terminé tous les réglages pour revenir au menu INSTALLATION.

CAMÉRA ID (IDENTIFICATION CAMÉRA): --CH1-- ("- " indique un blanc.)

• Sélectionnez CAMÉRA ID à l'aide des boutons disposés en cercle et appuyez sur ENTER pour sélectionner le premier “-.”
• Sélectionné le caractère souhaïe à l'aide des boutons disposés en cercle et appuyez sur ENTER pour passer au caractère suivant et le selec-tionner. (Ordre des caractères : 0123456789ABCDE-FGHIJKLMNOPQRSTUVWXYZ[ ] ~ _. /)
• Répétez l'opération pour sélectionner tous les caractères souhaités. (Vou际 pouvez désir jusqu'à dix caractères.)

DETECTION DE PERTE: Marche/Arret la détéction de perte. (MARCHE ARRET).

IRIS (DIAPHRAGME): Règle le niveau de sortie video via le diaphragme en fonction du niveau de lumière penetrant dans laamera.

• Sélectionnez "IRIS" à l'aide des boutons disposés en cercle et appuyez sur ENTER pour sélectionner "ALC..." ou "MANUE".
• ALC... Compensation automatique de lumière (ALC)
• Sélectionnez «ALC...» avec les boutons disposés en cercle et appuyez sur le bouton SET pour afficher l'écran suivant. Appuyez sur le bouton MENU après avoir terminé le réglage pour revenir au menu précédent.

• Sélectionnez ZONE à l'aide des boutons disposés en cercle et appuyez sur ENTER pour sélectionner "PRESET..." ou "UTILISATEUR...".
• Sélectionnez “PRESET” à l'aide des boutons disposés en cercle et appuyez sur le bouton SET pour afficher l'écran suivant. La compensation de contre-jour s'applique à la zone/aux zones avec les valeurs préçéglées.

Appuyez sur le bouton MENU pour revenir au menu précédent.

• Sélectionnez "UTILISATEUR..." à l'aide des boutons disposés en cercle et appuyez sur le bouton SET pour afficher 1'écran suivant.

Réglez la taillen haut/en bas à l'aide des boutons disposés en cercle et appuyez sur ENTER pour effectuer une sélection et passer au réglage de la taillé du côté gauche/droit. “ ” s'affiche alors à l'écran.
Appuyez sur ENTER pour après avoir reglé la taille du côte gauche/droit à l'aide des boutons disposés en cercle. Vous pouvez alors régler la position en haut/en bas et "口" s'affiche à l'écran.
Appuyez sur ENTER pour régler la position à l'aide des boutons disposés en cercle. Vous pouvez alors régler la position du côté gauche/droit et "□" s'affiche à l'écran.
Appuyez sur ENTER pour regler la position à l'aide des boutons disposés en cercle. Ainsi se termine le réglage de ZONE. Appuyez sur le bouton MENU pour revenir au menu précédent.
C-JOUR (Compensation de contre-jour): Lorsque C-JOUR est "MARCHE", la fonction C-JOUR s'applique à toutes les zones régles dans ZONE. Lorsqu'une lumière vivie se trouve en arrêté-plan d'un objet, celui-ci apparait de manière nombre sur le moniteur en raison du contre-jour. Pour résoudre ce problème, utilisez la fonction BLC afin d'obtenir des images claires.
- NIVEAU: Vous pouvez régler le niveau de sortie video de "-9" à "+"9". Sélectionnez "NIVEAU [00]" à l'aide des boutons disposés en cercle et appuyez sur ENTER pour changer le réglage. Appuyez sur ENTER après avoir changé le réglage, pour enregistrer ce paramètre.

• MANUEL....: Règle l'ouverture/la fermeture manuelle du diaphragme.
• Sélectionnez "MANUEL..." à l'aide des boutons disposés en cercle et appuyez sur le bouton SET pour afficher l'écran suivant.

• Reglez la valeur à l'aide des boutons disposés en cercle.
• Appuyez sur le bouton MENU pour revenir au menu précédent.

SHUTTER (OBTURATEUR)

• Vous pouvez régler la vitesse d'obturateur grande vitesse à contrôle électronique, la vitesse d'obturateur lente et la vitesse d'obturateur lente FIX.
• La vitesse d'obturator grande vitesse à contrôlelectronique peut prendre 7 valeurs allant de 1 / 120(1 / 100) sec à 1 / 10K sec. La vitesse d'obturator lente Auto et la vitesse d'obturator lente FIX peuvent prendre chacune 12 valeurs allant de X2 à X128.
• La vitesse lente ralentit la vitesse de l'obturator de sorte que les images prises par faible lumière apparaissent plus claires à l'écran. Sélectionnéz la vitesse d'oburateur lente AUTO pour détecter la densité de lumière et réduire automatiquement la vitesse de l'obturator en fonction de cette densité. Sélectionnéz la vitesse d'obturator lente FIX pour régler manuellement la vitesse de l'obturator.
• Les nombres qui suivent les éléments AUTO et FIX indiquent le nombre de champs mémorisés. Plus le nombre est élevé, plus la vitesse de l'obturator est lente. Les images figées apparaissent donc très claires. Avec les images non figées, l'objet peut cependant apparaitre de manière trouble.
• Reglage de la valeur
  Dans le menu SHUTTER (OBTURATEUR), appuyez sur ENTER pour régler les valeurs. Sélectionné la valeur à l'aide des boutons disposés en cercle et appuyez sur ENTER pour terminer le réglage.
  ARRET '1/120(1/100)' 1/250 '1/500' 1/1000 '1/2000' 1/4000 '1/10K' ARRET 'AUTO X2' AUTO X4 'AUTO X6' AUTO X8 'AUTO X12' AUTO X16 'AUTO X24' AUTO X32 'AUTO X48' AUTO X64 'AUTO X96' AUTO X128 'ARRET 'FIX X2' FIX X4 'FIX X6' FIX X8 'FIX X12' FIX X16 'FIX X24' FIX X32 'FIX X48' FIX X64 'FIX X96' FIX X128.

BALANCE DES BLANCS: ATW,AWC, MANUEL...

• Vous pouvez activer la fonction BALANCE DES BLANCS qui permet au blanc d'apparaitre normalement qu'elle que soit la température de couleur de la lumière.
• ATW: Contrôle le changement de la température de couleur et règle la valeur de BALANCE DES BLANCS en conséquence.
• AWC: Règile la valeur de BALANCE DES BLANCS en fonction de la température de couleur une scule fois et conserve ensuite cette valeur. Lorsque l'écran AWC est affiché, placez une feuille blanche devant laamera et appuyez sur le bouton SET.
• MANUEL.... Sélectionnez "MANUEL" à l'aide des boutons disposés en cercle et appuyez sur le bouton SET pour afficher l'écran suivant. Vous pouvez alors désirir 3200K, 5600K ou Mode utilisateur et régler manuellement l'équilibrage des blancs en fonction des conditions d'éclairage actuclles.

• 3200K: Regle la température de couleur sur 3200^ K.
• 5600K: Regle la températe de couleur sur 5600^ K.
• Sélectionnnez «UTILISATEUR» pour afficher l'écran suivant. Appuyez sur ENTER, puis Sélectionnnez les valeurs correctes de ROUGE et BLEU pour régler manuellément la température de couleur.

Appuyez sur le bouton MENU pour revenir au menu précédent.

SPECIAL...

• Sélectionnez «SPECIAL...» à l'aide des boutons disposés en cercle et appuyez sur le bouton SET pour afficher l'écran suivant. Appuyez sur le bouton MENU après avoir terminé le réglage pour revenir au menu précédent.

• AGC: Fonction AGC (commande automatique de gain) Marche/Arret.
• MIROIR: Inverse horizontallyment les signaux d'entree video.
  D-ZOOM: Regle le taux d'agrandissement du zoom numérique. Ce système permet un zoom jusqu'à 10X.
• POSI/NEGA: Regle les signaux de sortie video sur entree normale ou sur entree inversee.
  VITESSE ZOOM: Regle la vitesse de déplacement du zoom.
• 1: Environ 17 sec sont nécessaires pour passer de x1 à x12 (vitesse la plus lente)
• 2: Environ 10 sec sont nécessaires pour passer de x1 à x12 (vitesse lente)
• 3: Environ 6 sec sont nécessaires pour passer de x1 à x12 (vitesse rapide)

• 4: Environ 3 sec sont nécessaires pour passer de x1 à x12 (vitesse la plus rapide)

• DETAIL: Régle la luminosité verticalément et horizontalément.

FOCUS (MISE AU POINT): Règla mise au point FM (Mise au point manuelle) ou UN-AF.

• FM (Mise au point manuelle): Le mode Manual Focus (Mise au point manuelle) permet à l'utilisateur de faire la mise au point.
• UN-AF: Lorsque le zoom passé de la position Wide (Grand angle) à la position Telephoto (Téléobjectif), la mise au point automatique ne se fait qu'une fois la fonction Telephoto (Téléobjectif) terminée. - UN fonctionne comme le mode FM (Mise au point manuelle) dans le cas d'images figées et, comme le mode AF (Mise au point automatique), lorsque le zoom est en position Telephoto (Téléobjectif).

DETECTION DE MOUVEMENT...

• La fonction Détction de mouvement a pour but de détecter le mouvement d'un objet. En activant cette fonction, vous pouvez détecter le mouvement d'un intrus en dehors des heures de pointe.
• Sélectionnez «DETECTION DE MOUVEMENT» à l'aide des boutons

disposés en cercle et appuyez sur le bouton SET pour afficher l'écran suivant. Appuyez sur le bouton MENU après avoir terminé le réglage pour revenir au menu précédent.

• ZONE: Regle la zone de l'écran à laquelle s'applique le détecteur de mouvement.

I Sélectionnez “PRESET” à l'aide des boutons disposés en cercle et appuyez sur le bouton SET pour afficher l'écran suivant. La détec-tion de mouvement s'applique à la zone/aux zones comprise(s) à l'intérieur du cadre.

Appuyez sur le bouton MENU pour revenir au menu précédent.

-USER...

Sélectionnezz "UTILISATEUR..." à l'aide des boutons disposés en cercle et appuyez sur le bouton SET pour afficher l'écran suivant.

Réglez la taille en haut/en bas à l'aide des boutons disposés en cercle et appuyez sur ENTER pour effectuer une seLECTION et passer au réglage de la taille du côte gauche/droit. “ ” s'affiche alors à l'écran.
Réglez la taille du côte gauche/droit à l'aide des boutons disposés en cercle et appuyez sur ENTER pour effectuer une sélection et passer au réglage de la position en haut/en bas. “□” s'affiche à l'écran.
Réglez la position en haut/en bas à l'aide des boutons disposés en cercle et appuyez sur ENTER pour effectuer une sélection et passer au réglage de la position du côté gauche/droit. “[ ]” s'affiche à l'écran.
Régléz la position du côté gauche/droite avec les boutons disposés en cercle et appuyez sur ENTER. Ainsi se termine le réglage de ZONE. Appuyez sur le bouton MENU pour revenir au menu précédent.
- SENSIBILITE: Regle la sensibilité du détecteur de mouvement sur BAS, MOYEN ou HAUT.

4. REGLAGE SYSTEME

Vous pouvez changer les paramétres de ALARME, D'ENREGISTREMENT, MASQUER CAMERA, SEQUENCE, SYSTEME ID, PASSE et SELECTION DE LANGUAGE. Sélectionnez "4, REGLAGE SYSTEME" dans le menu INSTALLATION à l'aide des boutons disposés en cercle et appuyez sur ENTER pour afficher l'écran suivant.

• Sélectionnéz un élément à l'aide des boutons disposés en cercle et appuyez sur ENTER pour changer le réglage.
• Changez le réglage à l'aide des boutons disposés en cercle et appuyez sur ENTER pour l'enregistre.
• Appuyez sur le bouton MENU après avoir terminé tous les réglages pour revenir au menu INSTALLATION.

ALARME...

• Sélectionnéz "ALARME" à l'aide des boutons disposés en cercle et appuyez sur ENTER pour afficher l'écran suivant.

TEMPS D'ALARME

TEMPS D'ALARME correspond à la durée pendant laquelle l'alarme continue. Vous pouvez reglez la durée de maintainen sur 5 sec, 15 sec, 30 sec, 1 min, 3 min, 5 min, 10 min, 20 min, 30 min ou sur AUTO. Si vous selectionnez AUTO, l'alarme reste activée pendant toute la durée du signal d'alarme.

BUZZER D'ALARME

Lors du déclenchement de l'alarme, le bruiteur d'alarme retentit. Vous pouvez régler la durée sur 5 sec, 15 sec, 30 sec 1 min ou sur NO. Si vous selectionnez NO, le bruiteur d'alarme ne retentit pas.

• Sélectionnéz "FORME D'ALARME" à l'aide des boutons disposés en cercle et appuyez sur le bouton SET pour afficher l'écran suivant.

• Vous pouvez selectionner le moment ou l'alarme s'arme ou se désarme en fonction de deux modèles. Si vous selectionnéz FORME A, la durée de FORME B est modifiée automatiquement.
• Sélectionnéz FORME A à l'aide des boutons disposés en cercle et appuyez sur ENTER pour afficher l'écran suivant.

• Choisissez Marche/Arret pour les fonctions Mouvement, Alarme et Appel de chacune des 8 camères.
• Appuyez sur le bouton MENU après avoir terminé les réglages pour revenir au menu ALARME.
  Réprétez l'opération pour FORME B.
  Le --" serra affiché en l'absence de connexion aux accessoires.

D'ENREGISTREMENT...

• Sélectionnéz "D'ENREGISTREMENT" à l'aide des boutons disposés en cercle et appuyez sur ENTER pour afficher l'écran suivant.

TYPE D'ENREGISTREMENT

• NOR : Utilisé pour effectuer un enregistrement avec un magnétoscope standard. L'image est affichée en fonction des valeurs définies pour le "DEBUT D'ENRE-GISTREMENT" (champ, ENCADREMENT).
• TLV: Utilisé pour effectuer un enregistrement avec un magnétoscope à enregistrement par intervalles.

DE BUT D'ENREGISTREMENT

Il est valide lorsque le TYPE D'ENREGISTREMENT est "NOR".

• CHAMP: Enregistrement à 1/50ème de seconde (PAL), 1/60ème de seconde (NTSC).
• ENCADREMENT: Enregistrement à 1/25ème de seconde (PAL), 1/30ème de seconde (NTSC).

ENRA AUDIO

Régle le canal qui transmet des signaux audio vers la sortie d'enregistrement.

SORTIE SPOT

Règle le canal de sortie SPOT (INCRUSTATION) qui contrôle ce canal de manière intensive.

• Appuyez sur le bouton MENU après avoir terminé les réglages pour revenir au menu REGLAGE SYSTEME.

MASQUER CAMERA

• Sélectionnéz "MASQUER CAMERA" à l'aide des boutons disposés en cercle et appuyez sur le bouton SET pour afficher l'écran suivant.

[MASQUER CAMPARA]
CH	LIVE	LECTURE
CH1	ARRET	ARRET
CH2	ARRET	ARRET
CH3	MARCHE	ARRET
CH4	ARRET	ARRET
CH5	ARRET	ARRET
CH6	ARRET	ARRET
CH7	ARRET	ARRET
CH8	ARRET	ARRET

• Marche/Arret laamera cachée en mode LIVE et LECTURE pour chaque canal.
• Appuyez sur le bouton MENU après avoir terminé les réglages pour revenir au menu REGLAGE SYSTEME.

SEQUENCE

• Réglez l'intervalle de commutation du mode Séquence. Vous pouvez régler la durée entre 1 et 30 sec.

SYSTEME ID

• Cette fonction permet à l'utilisateur de contrôleur un seul monitreur à l'aide de la télécommande lorsque plusieurs moniteurs (10 maximum) sont reliés les uns aux autres. Seuls les moniteurs dont l'identifiant correspond à l'identification de la télécommande pourrait être contrôlés par la télécommande.

CH1	CH2	CH3
MONITOR ID: 1 REMOCON ID: 1
CH4	CH5	CH6
CH7	CH8

• Reglage: La valeur par défaut du moniteur et de la télécommande est "1". La valeur de l'identification du moniteur peut être configurée en accédant au mode Systeme ID Setup sous le menu REGLAGE SYSTEME. Elle doit être comprise entre 0 et 9. Appuyez sur le bouton System ID de la télécommande pour afficher l'identification du moniteur et l'identification de la télécommande comme spécifique ci-dessus. Appuyez sur le bouton system ID tout en saississant le nombre souhaite à l'aide du bouton correspondant (entre 0 et 9) pour configurer l'identification de la télécommande. L'affichage à l'écran (OSD) disparaître trois secondes après avoir appuyé sur ce dernier bouton.

TEST MOT DE PASSE

Active/désactive la vérification de mot de passer pour entracer dans le menu INSTALLATION.
- Lorsque TEST MOT DE PASSE est MARCHE pour contrôler l'accès au menu INSTALLATION, l'écran suivant apparait et le premier espace d'entrée d'un nombre est scélectionné.

• Sélectionnéz le premier chiffre du mot de passer à l'aide des boutons disposés en cercle et appuyez sur ENTER pourisser au chiffre suivant. Répétez cette opération pour entraîre le mot de passer à six chiffres et appuyez sur ENTER pour revenir au menu INSTALLATION.
• Si le mot de passer est incorrect, «ERREUR NOUV ESSAI» apparait en bas de l'écran. Le message disparait après la saisie du premier chiffre du mot de passer. Répétez cette opération jusqu'à ce que vous ayez saisi le mot de passer à six chiffres, puis appuyez sur ENTER pour passer au menu INSTALLATION. Si le mot de passage est saisi de manière incorrecte plus de trois fois, l'affichage revient au menu précédent.

CHANGE.M.PASSE...

• Sélectionnez "CHANGE. M. PASSE..." et appuyez sur ENTER pour afficher le mot de passage actuel à l'écran comme indiqué ci-dessous. Le premier chiffre du nombre est seLECTIONné. (Le réglage par défaut est 123456.)

• Sélectionnéz le premier chiffre du mot de passer à l'aide des boutons disposés en ccrele et appuyez sur ENTER pour passer au second chiffre. Répétz l'opération jusqu'à ce que vous ayez saisi les six chiffres du mot de passer. Appuyez sur ENTER pour terminer le changement.
• Pour le mot de passer, vous pouvez utiliser les chiffres de "0" à "9".

SELECTION DE LANGUE

• Sélectionnez la langue souhaïée à utiliser dans le menu. ENGLISH, ESPANOL, FRANÇAIS, ITALIANO, DEUTSCH, NEDERLANDS et PORTUGUES sont disponibles.

5. LIST DES EVENEMENTS

Vous pouvez consulter la LISTE DES EVENEMENTS D'ALARMÉ/ DE MOUVEMENT /DE PERTE.

Selectionnez "5. LISTE DES EVENEMENTS" dans le menu INSTALLATION à l'aide des boutons disposés en cercle et appuyez sur le bouton ENTER pour afficher l'écran suivant.

LAST DESEYANEMEN S		1/5
AA/MM/JJ HH:MM:SS CH
1. 04/01/30	12:30:01	M 01
2. 04/01/29	12:30:01	A 02
3. 04/01/28	12:30:01	M 08
4. 04/01/27	12:30:01	A 04
5. 04/01/26	12:30:01	A 03
6. 04/01/25	12:30:01	L 01
7. 04/01/24	12:30:01	A 06
8. 04/01/23	12:30:01	M 07
9. 04/01/22	12:30:01	A 01
10. 04/01/21	12:30:01	A 01

• Les dernières informations concernant les alarmes, les déetections de perte et de mouvement sont mémorisées. Cet apparéil peut mémoriser jusqu'à 50 événements (10 x 5 pages) en partant du dernier événement. Vous pouvez consulter les autres pages de la liste à l'aide des boutons disposés en cercle.
• Appuyez sur le bouton MENU pour revenir au menu INSTALLATION.

6. LIST DES APPELS

Pour consulter la LISTE DES EVENEMENTS de la (des) sonnette(s). Sélectionnez «6. LISTE DES APPELS» dans le menu INSTALLATION à l'aide des boutons disposés en cercle et appuyez sur le bouton ENTER pour afficher l'écran suivant.

• Les dernières informations provenant du détecteur de sonnette sont memorisées. Cet apparéil peut<memoriser jusqu'à 8 événements en partant du dernier événement. Faites défilier la liste à l'aide des boutons disposés en cercle et appuyez sur ENTER pour afficher l'écran fiqué de la sonnette correspondante. Appuyez sur ENTER pour revenir à la LISTE DES APPELS.
• Appuyez sur le bouton MENU pour revenir au menu INSTALLATION.

Chapter 6: Enregistrement

1. Enregistrement en mode Par intervalles (ou Normal)

• Tous les 1/25ème ou 1/50ème de seconde dans les zones PAL SYSTEM (SYSTEME PAL) et tous les 1/30ème ou 1/60ème de seconde dans les zones NTSC SYSTEM (SYSTEME NTSC), les signaux images transmis par 8 cameras au maximum sont lus et enregistrés dans le magnétoscope.
• Le port TRIGGER OUT du magnétoscope doit être connecté au port TRIGGER (Accessoire magnétoscope à 6 broches) de l'appareil.
• Lorsque des signaux de déclenchement provenant du magnétoscope s'arrêtent pendant plus de 30 secondes, le mode Self Trigger (Déclencheur automatique) s'active pour poursuivre l'enregistrement sans qu'intervienne le déclencheur du magnétoscope.

2. Enregistrement intensif des canaux en cas d'Alarme/Mouvement

• Cet apparéil effectue un double enregistrement des canaux en cas d'alarmc/de mouvement.
• Il enregistre les canaux Alarm/Motion (Alarme/Mouvement) dans l'intervalle des enregistrentes des canaux de sortie.
  Le canal "VIDEO LOSS" (PERTE VIDEO) est également soumis au double enregistrement des canaux Alarme/Mouvement.
• Ex.) L'alarme est activée sur CH2. Puis le mouvement se produit sur CH5.

Chapter 7: Alarme, mouvement, perte et appels

1. Déclenchement d'une alarme

La fonction Alarme n'est utilisable que si un boîtier d'alarme est connecté.

1) Lors du déclenchement d'une alarme, un son d'alerte est émis et l'écran se partage en 9 écran s secondaires de mode Live (En direct). Le mot "EVENEMENT" s'affiche à l'écran et les informations relatives à l'alarme s'affichent dans la partie inférieure droite de l'écran.

04/01/01 CH1	12:30:30 CH2	EVENEMENT CH3
CH4	CH5	CH6
CH7	CH8 A123	345678

2) Appuyez sur ENTER (situé au centre des boutons disposés en cercle) pour relire l'évenement en mode Event Replay . Il est possible de relire jusqu'à 16 écrans centrés sur la durée de l'alarme. La durée de la relecture apparait sous la forme d'un graphique. Actionnez les boutons disposés en cercle durant la relecture pour faire avancer ou reculer les écrans méorisés un par un. Appuyez sur ENTER pour terminer la relecture des événements. La relecture de l'évenement se poursuit jusqu'à ce que appuyiez sur ENTER.

04/01/01	12:30:30
	CH2	EVENEMENT CH3
CH4	CH5	CH6
CH7	CH8	ALARM 04/01/01 12:29:30

3) Les informations relatives à l'alarme sont mémorisées dans la "LISTE DES EVENEMENTS".
4) Les signaux de sortie d'alarme (HOT (CHAUD), COLD (FROID)) sont actifs au cours de la "TEMPS D'ALARME".
TEMPS D'ALARME: Durée pendant laquelle la fonction Alarme est exécuté après la première détction de l'alarme. La fonction TEMPS D'ALARME est réinitialisée automatiquement lorsque le mode Event Replay (Rélecture d'évenancement) est activé.
5) La sortie de l'enregistrement se poursuit en mode Normal jusqu'à ce que l'alarme soit effacée. La fréquence d'enregistrement du canal correspondant augmente.
6) Les signaux changent lorsqu'alarme se déclenché et s'efface ultérieurement.

2. Déclenchement d'un mouvement

L'option Mouvement est utilisable uniquement si uneamera pourvue de fonctions Mouvement est connectee.

1) A la réception du déclenchement d'un mouvement, un son d'alerte est émis et l'écran se partage en 9 écrans secondaires de mode Live (En direct). Le mot "EVENEMENT" s'affiche à l'écran et les informations relatives au mouvement s'affichent dans la partie inférieure droite de l'écran.

04/01/01 CH1	12:30:30 CH2	EVENEMENT CH3
CH4	CH5	CH6
CH7	CH8 M12345678

2) Appuyez sur ENTER (situé au centre des boutons disposés en cercle) pour relire l'évenement en mode Event Replay (Relecture d'évenement). Il est possible d'afficher jusqu'à 16 écrans centrés sur l'hour de détention du mouvement. La durée de la relecture apparait sous la forme d'un graphique. Actionnez les boutons disposés en cercle durant la relecture pour faire avancer ou reculer les écrans mémorisés un par un. Appuyez sur ENTER pour terminer la relecture des événements. La relecture de l'évenement se poursuit jusqu'à ce que appuyiez sur ENTER.

04/01/01	12:30:30
1	CH2	EVENTMENT CH3
CH4	CH5	CH6
CH7	CH8	MOVEMENT 04/01/01 12:29:30

3) Les informations relatives au déclenchement de mouvement sont méorisées dans la "LISTE DES EVENEMENTS".
4) Les signaux de sortie d'alarme (HOT (CHAUD), COLD (FROID)) sont actifs au cours de la "TEMPS D'ALARME".
5) La sortie de l'enregistrement se poursuit en mode Normal jusqu'à ce que le mouvement soit annulé. La fréquence d'enregistrement du canal correspondant augmente.

6) La sortie des signaux se poursuit lorsque le mouvement se déclenché et s'annule ultcricurement.

3. Déclenchement d'une Perte

1) Lors d'une perte survient, un son d'alerte est émis et l'écran se partage en 9 écrans secondaires de mode Live (En direct). Le mot "EVENEMENT" et le canal perdu apparaissent à l'écran, le canal correspondant apparait en bleu-noir.

Si plusieurs pertes surviennent, l'affichage du numero de cc canal devient bleu-noir avec un intervalle de 1 seconde.

04/01/01 CH1	12:30:30 CH2	L12345678 EVENTMENT CH3
CH4	CH5	CH6
CH7	CH8

2) Appuyez sur ENTER (situé au centre des boutons disposés en cercle) pour relire l'évenement en mode Event Replay . Il est possible d'effectuer la relecture sur 16 écans au maximum centrés sur le moment précédant la perte. La durée de la relecture apparait sous forme d'un graphique.

Actionnez les boutons disposés en cercle durant la relecture pour faire avancer ou reculer les écrans mémorisés un par un. Appuyez sur ENTER pour terminer la relecture des événements. La relecture de l'évenement se poursuit jusqu'à ce que appuyiez sur ENTER.

04/01/01	12:30:30	L12345678
	CH2	EVENEMENT CH3
CH4	CH5	CH6
CH7	CH8	PERTE 04/01/01 12:30:00

3) When the corresponding camera is reconnected, the old settings are canceled and the factory default settings are reinstated. "LISTE DES EVENEMENTS".
4) Une fois laamera correspondante reconnectcctee, les ancients reglages sont annulés et les réglages par défaut (valeurs d'usine) sont rétablis..

4. Déclenchement d'une apple

L'option APPELS n'est utilisé que si un boîtier de sonnette est connecté.

1) Lorsqu'une sonnette de port est actionnee, l'image actuelle passe à l'imag de surveillance de la zone de la sonnette de port, en mode plein ecran, accompagne d'un signal d'alarme.

04/01/01 12:30:30

CH1

2) Lors de l'actionnement de la sonnette, un écran figé est mémorisé dans la “LISTE DES APPLES”.
3) Il est possible de memoriser jusqu'à 8 images figées dans la "LISTE DES APPLES" et la liste sélectionnée peut être affichée à l'écran.

4) Sélectionez la liste souhaïtée parmi "6. LISTE DES APPLES" dans le menu INSTALLATION et appuyez sur ENTER pour réire l'écran figé de la sonnette correspondante. Appuyez de nouveau sur ENTER pour revenir à la "LISTE DES APPLES".

Annexe

\section*{Caracteristiques techniques}

1. Nom Modèle

2. SMO-210TRN(P)

3. SMO-150TRN(P)

4. Entre video

5. 8 entrées camera : 1.0 Vp-p, 75Ω (vertical), type RJ-45, CVBS

6. 1 entree magnétoscope, (vers la sortie video du magnétoscope): 1.0 Vp-p, 75Ω (vertical), type prise S, CVBS

3.Sortie video

-2sortiesmoniteur
SPOT: 1.0 Vp-p, 75Ω (vertical), type prisc S, CVBS
SLAVE:1.0 Vp-p,75Ω (vertical),type prise S,CVBS
1 sortie magnétoscope: 1.0Vp - p 75Ω (vertical), type pris S, CVBS

1. Entrée vocale

2. 8 entrées camera : Type RJ-45

3. 1 entree magnétoscope (sortie audio - magnétoscope) : Type prise S

5.Sortie vocale

• Audio principale

• Audio magnétoscope

• Fonctions Alarm/Motion (Alarme/Mouvement) : Connecté à un boîtier d'alarme/uneamera

• A/O (HOT, COLD): Activation par relais

• A/R (Réinitialisation de l'alarme): Collecteur ouvert niveau « L », durée de l'impulsion = 150 ms ou plus

-Durée de maintainé de l'alarme : Sélectionnez 5 sec, 15 sec, 30 sec, 1 min, 3 min, 5 min, 10 min, 20 min, 30 min ou AUTO.

-Si yous selectionnez AUTO,1alarme reste activee pendant toute la durée de reception du signal d'alarme.

1. Séquence

2. Choisissez une valeur comprende entre 01 et 30 sec.

3. Relecture de l'évenement

4. Alarme/Mouvement/Perte : 16 images maximum par canal

5. Sonnette: 8 images maximum

6. Liste

7. Alarme/Perte/Mouvement : 50 maximum

8. Sonnette: 8 maximum

9. Ecran multiple

1. Résolution horizontale

2. 400 lignes TV ou plus (Plein écran mode Live (En direct))

3. Sauvegarde de la mémoire

4. 5 années minimum

5. Température de fonctionnement

-0°C～40°C

1. Horloge intégrée

2. ± 1 Minute/Mois maximum

15.CRT

• SMO-210TRN(P): Ecran cathodique plat 21"

• SMO-150TRN(P): Ecran cathodique plat 15"

• Dimensions (L x P x H (mm))

• SMO-210TRN(P) : 520 x 509 x 486

• SMO-150TRN(P) : 388 x 459 x 379

• Poids

• SMO-210TRN(P) : 28kg (hors emballage)
  32.5kg (emballage inclus)

• SMO-150TRN(P) : 15.2kg (hors emballage)
  18.5kg (emballage inclus)

• Consommation d'energie

• Veuillez vous reporter à l'étiquette relative à la reglementation située à l'arrière du moniteur.

• Systeme video

• SMO-210TRP/150TRP: SYSTEMEVIDEO PALUNIQUEMENT

• SMO-210TRN/150TRN: SYSTEMEVIDEO NTSC UNIQUEMENT

COLOR MONITOR

SMO-150TRN(P)

SMO-210TRN(P)

Bedienungsanleitung

VORSICHT

[KAMERA VERBERGEN]
CH	LIVE	P.B.
CH1	AUS	AUS
CH2	AUS	AUS
CH3	AN	AUS
CH4	AUS	AUS
CH5	AUS	AUS
CT16	AUS	AUS
CH17	AUS	AUS
CH8	AUS	AUS

Instale o produit numa superficie plane ou numa prateleira.

Installer produit et fladt bord eri en bogreol.
