GEBRUIKSAANWIJZING GD80CS50 GREENWORKS

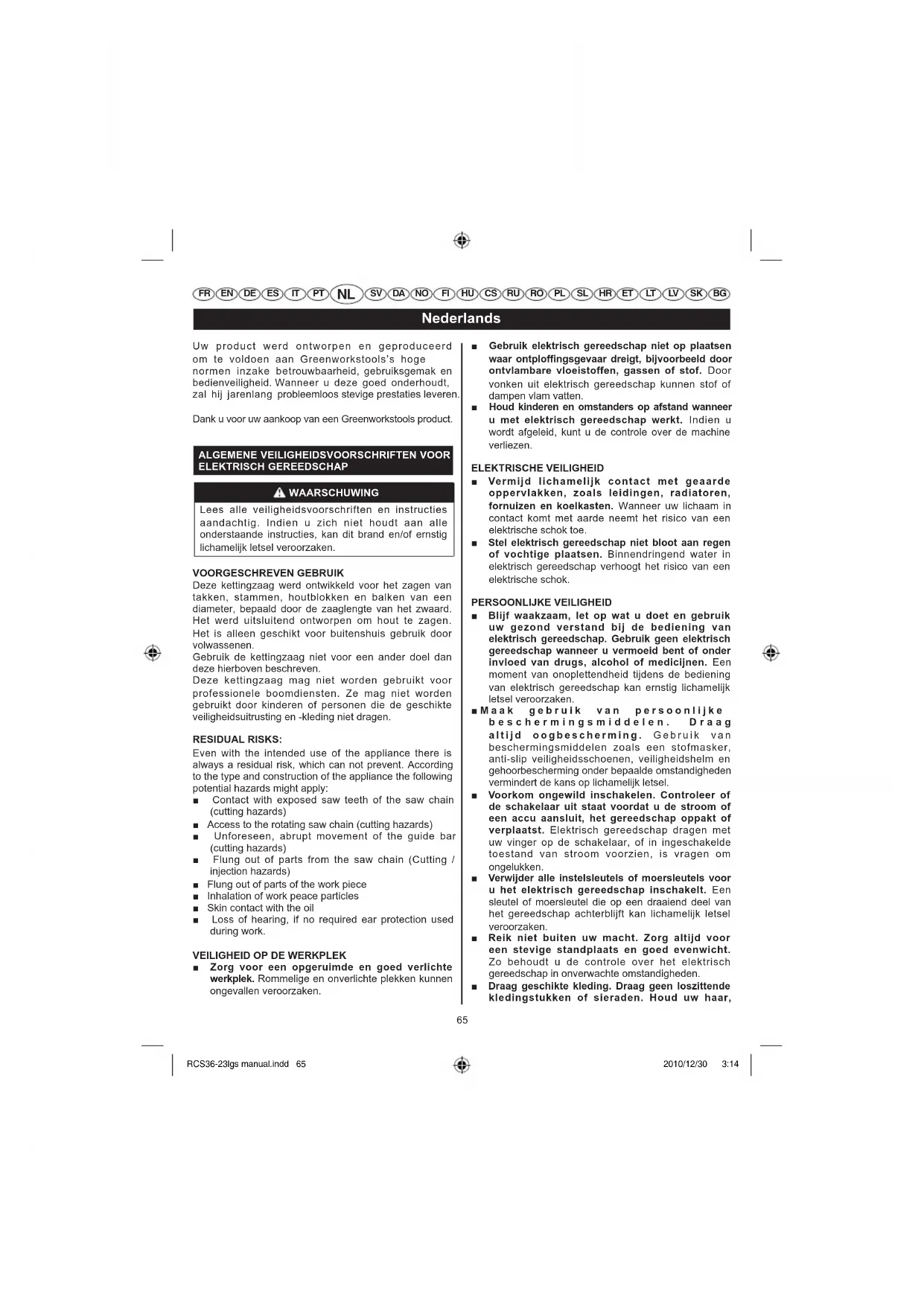

FR EN DE ES IT PT SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG Uw product werd ontworpen en geproduceerd om te voldoen aan Greenworkstools’s hoge normen inzake betrouwbaarheid, gebruiksgemak en bedienveiligheid. Wanneer u deze goed onderhoudt, zal hij jarenlang probleemloos stevige prestaties leveren. Dank u voor uw aankoop van een Greenworkstools product.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN VOOR

ELEKTRISCH GEREEDSCHAP WAARSCHUWING Lees alle veiligheidsvoorschriften en instructies aandachtig. Indien u zich niet houdt aan alle onderstaande instructies, kan dit brand en/of ernstig lichamelijk letsel veroorzaken. VOORGESCHREVEN GEBRUIK Deze kettingzaag werd ontwikkeld voor het zagen van takken, stammen, houtblokken en balken van een diameter, bepaald door de zaaglengte van het zwaard. Het werd uitsluitend ontworpen om hout te zagen. Het is alleen geschikt voor buitenshuis gebruik door volwassenen. Gebruik de kettingzaag niet voor een ander doel dan deze hierboven beschreven. Deze kettingzaag mag niet worden gebruikt voor professionele boomdiensten. Ze mag niet worden gebruikt door kinderen of personen die de geschikte veiligheidsuitrusting en -kleding niet dragen. RESIDUAL RISKS: Even with the intended use of the appliance there is always a residual risk, which can not prevent. According to the type and construction of the appliance the following potential hazards might apply: Contact with exposed saw teeth of the saw chain (cutting hazards) Access to the rotating saw chain (cutting hazards) Unforeseen, abrupt movement of the guide bar (cutting hazards) Flung out of parts from the saw chain (Cutting / injection hazards) Flung out of parts of the work piece Inhalation of work peace particles Skin contact with the oil Loss of hearing, if no required ear protection used during work.

VEILIGHEID OP DE WERKPLEK

Zorg voor een opgeruimde en goed verlichte werkplek. Rommelige en onverlichte plekken kunnen ongevallen veroorzaken. Gebruik elektrisch gereedschap niet op plaatsen waar ontploffingsgevaar dreigt, bijvoorbeeld door ontvlambare vloeistoffen, gassen of stof. Door vonken uit elektrisch gereedschap kunnen stof of dampen vlam vatten. Houd kinderen en omstanders op afstand wanneer u met elektrisch gereedschap werkt. Indien u wordt afgeleid, kunt u de controle over de machine verliezen. ELEKTRISCHE VEILIGHEID Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact komt met aarde neemt het risico van een elektrische schok toe. Stel elektrisch gereedschap niet bloot aan regen of vochtige plaatsen. Binnendringend water in elektrisch gereedschap verhoogt het risico van een elektrische schok. PERSOONLIJKE VEILIGHEID Blijf waakzaam, let op wat u doet en gebruik uw gezond verstand bij de bediening van elektrisch gereedschap. Gebruik geen elektrisch gereedschap wanneer u vermoeid bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens de bediening van elektrisch gereedschap kan ernstig lichamelijk letsel veroorzaken. Maak gebruik van persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Gebruik van beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, veiligheidshelm en gehoorbescherming onder bepaalde omstandigheden vermindert de kans op lichamelijk letsel. Voorkom ongewild inschakelen. Controleer of de schakelaar uit staat voordat u de stroom of een accu aansluit, het gereedschap oppakt of verplaatst. Elektrisch gereedschap dragen met uw vinger op de schakelaar, of in ingeschakelde toestand van stroom voorzien, is vragen om ongelukken. Verwijder alle instelsleutels of moersleutels voor u het elektrisch gereedschap inschakelt. Een sleutel of moersleutel die op een draaiend deel van het gereedschap achterblijft kan lichamelijk letsel veroorzaken. Reik niet buiten uw macht. Zorg altijd voor een stevige standplaats en goed evenwicht. Zo behoudt u de controle over het elektrisch gereedschap in onverwachte omstandigheden. Draag geschikte kleding. Draag geen loszittende kledingstukken of sieraden. Houd uw haar, RCS36-23lgs manual.indd 65 2010/12/30 3:1466 Nederlands

FR EN DE ES IT PT SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG kleding en handschoenen uit de buurt van bewegende delen. Loszittende kleding, sieraden of lang haar kunnen verstrikt raken in bewegende delen. Indien hulpstukken worden meegeleverd om stof af te zuigen en op te vangen, zorg dan dat ze zijn aangesloten en correct worden gebruikt. De opvang van stof vermindert risico’s die worden veroorzaakt door stof.

BEDIENING EN ONDERHOUD VAN ELEKTRISCH

GEREEDSCHAP Forceer het elektrisch gereedschap niet. Gebruik het juiste gereedschap voor uw toepassing. Met het juiste gereedschap voert u de taak beter en veiliger uit in het tempo waarvoor het is ontworpen. Gebruik het elektrisch gereedschap niet als de aan/uit-schakelaar niet functioneert. Elektrisch gereedschap dat u niet met de schakelaar kunt in- of uitschakelen is gevaarlijk en moet worden gerepareerd. Haal de stekker uit de stroombron voordat u iets aanpast, hulpstukken verwisselt of het elektrisch gereedschap opbergt. Met dergelijke voorzorgsmaatregelen vermindert u het risico dat het elektrisch gereedschap per ongeluk wordt ingeschakeld. Berg elektrisch gereedschap dat niet wordt gebruikt buiten het bereik van kinderen op en voorkom dat iemand ermee aan het werk gaat die het gereedschap of deze instructies niet kent. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers. Onderhoud elektrisch gereedschap goed. Controleer of bewegende delen afwijken of blokkeren, of onderdelen stuk zijn en elke andere toestand die de werking van het elektrisch gereedschap kan beïnvloeden. In geval van schade moet u het elektrisch gereedschap laten repareren voor u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhoud van elektrisch gereedschap. Zorg dat snijgereedschap scherp en schoon is. Goed onderhouden snijgereedschap met scherpe snijkanten blokkeert minder snel en is eenvoudiger onder controle te houden. Gebruik het elektrisch gereedschap, hulpstukken en verwisselbare onderdelen enz. zoals beschreven in deze instructies en op de voor dat specifieke gereedschap bedoelde wijze, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van het elektrisch gereedschap voor handelingen waar het niet voor bedoeld is, kan gevaarlijke situaties veroorzaken.

GEBRUIK EN ONDERHOUD VAN EEN

ACCUAANGEDREVEN WERKTUIG Controleer of de schakelaar op UIT staat of vergrendeld is voordat u het apparaat op de stroom aansluit. U kunt ongelukken veroorzaken als u een accupak in een apparaat steekt dat op AAN staat. Laad het accupak van uw apparaat alleen op met behulp van de lader die door de fabrikant is aangegeven. Een laadapparaat dat voor een bepaald type accu bedoeld is, kan brand veroorzaken als het voor een ander type accu wordt gebruikt. Accugereedschap mag alleen in combinatie met een bepaald type accu’s worden gebruikt. Het gebruik van andere accu’s kan brand veroorzaken. Houd de accu, wanneer deze niet gebruikt wordt, uit de buurt van metalen voorwerpen zoals paperclips, geldstukken, sleutels, spijkers, schroeven en andere metalen voorwerpen die verbinding tussen de klemmen zouden kunnen maken, wat brandwonden of brand zou kunnen veroorzaken. Kortsluiting van de klemmen van de accu kan brandwonden of brand veroorzaken. Zorg dat u niet met accuvloeistof in aanraking komt als dit uit de accu is gelekt bij verkeerd gebruik. Mocht dit gebeuren, dan dient u de betreffende plekken overvloedig met helder water te spoelen. Raadpleeg ook een arts als er vloeistof in uw ogen is gekomen. De uit een accu gestoten vloeistof kan irritaties of brandwonden veroorzaken. REPARATIE Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die uitsluitend originele vervangingsonderdelen gebruikt. Zo weet u zeker dat de veiligheid van het elektrisch gereedschap blijft gehandhaafd. Onderhoud vereist grote zorg en een degelijke kennis van het apparaat: het moet daarom door een vakbekwame persoon worden uitgevoerd. Voor reparaties raden wij u aan het apparaat naar het dichtstbijzijnde erkende servicecentrum te brengen. Gebruik bij vervanging uitsluitend originele reserveonderdelen. SPECIFIEKE VEILIGHEIDSWAARSCHUWINGEN

Houd het werktuig alleen aan de geïsoleerde handvatten vast omdat de zaagketting met verborgen kabels in contact kan komen. Zaagkettingen die in contact komen met een kabel "onder spanning" kunnen blootgestelde metalen onderdelen van het werktuig "onder spanning" brengen en kunnen de bediener een elektrische schok toedienen. RCS36-23lgs manual.indd 66 RCS36-23lgs manual.indd 66 2010/12/30 3:14 2010/12/30 3:1467 Nederlands

FR EN DE ES IT PT SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG Houd alle lichaamsdelen weg van de kettingzaag wanneer deze in werking is. Voor u de kettingzaag start moet u ervoor zorgen dat niets de kettingzaag raakt. Een ogenblik van onoplettendheid terwijl de kettingzaag werkt, kan ervoor zorgen dat uw kleding of lichaam in de kettingzaag verstrikt raakt. Houd kettingzaag altijd vast met de rechterhand op de achterste handgreep en plaats uw linkerhand op de voorste handgreep. Indien u de kettingzaag andersom vasthoudt, verhoogt dit het risico op letsel en dit mag daarom nooit worden gedaan. Draag gezichts- en gehoorbescherming. Een bijkomende beschermuitrusting voor hoofd, handen, benen en voeten wordt aanbevolen. Adequate beschermingskleding vermindert het risico op letsel door rondvliegend puin of ongewild contact met de kettingzaag. Werk niet met een kettingzaag in een boom. Wanneer u met een kettingzaag werkt terwijl u in een boom zit, kan dit leiden tot letsel. Sta steeds stevig op uw benen en werk uitsluitend met de kettingzaag wanneer u op een vast, veilig en effen oppervlak staat. Gladde of onstabiele oppervlakken, zoals ladders, kunnen ertoe leiden dat u het evenwicht verliest en daardoor de controle over de kettingzaag. Wanneer een tak wordt gezaagd die onder spanning staat, dient u bedacht te zijn voor het terugveren. Wanneer de spanning in de houtvezels wordt vrijgelaten, kan de tak die onder spanning staat de gebruiker raken en/of ervoor zorgen dat hij de controle over de kettingzaag verliest. Wees buitengewoon voorzichtig wanneer u kleine struiken en boompjes zaagt. Het buigzame materiaal kan in de zaagketting vastraken en zo naar u toe worden geslagen of u uit uw evenwicht brengen. Draag de kettingzaag altijd aan de voorste handgreep met uitgeschakelde motor en weg van uw lichaam. Wanneer u de kettingzaag vervoert of opbergt, moet u altijd de zwaardschede aanbrengen. Wanneer u de kettingzaag op de juiste manier behandelt, vermindert dit de kans op ongewild contact met de bewegende kettingzaag. Volg de instructies voor het smeren, het aanspannen van de ketting en vervangen van de toebehoren. Een onjuist aangespannen of gesmeerde ketting kan breken of de kans op terugslag vergroten. Houd de handgrepen droog, schoon en vrij van olie en vet. Vettige handgrepen zijn glad en kunnen tot controleverlies leiden. Snijd alleen hout. Gebruik de kettingzaag niet voor niet-geschikte doeleinden. Bijvoorbeeld: gebruik de kettingzaag niet om kunststof, metselwerk of bouwmaterialen die niet van hout zijn gemaakt te snijden. Het gebruik van de kettingzaag voor werkzaamheden waarvoor hij niet geschikt is, kan leiden tot een gevaarlijke situatie.

OORZAKEN EN PREVENTIE VAN TERUGSLAG VOOR

DE GEBRUIKER: Terugslag kan optreden wanneer de neus of de punt van het zwaard een voorwerp raakt of wanneer het hout de kettingzaag afknelt in de zaagsnede. Neuscontact kan er in sommige gevallen toe leiden dat er een plotse, hevige omgekeerde reactie optreedt, waardoor het zwaard omhoog wordt teruggeslagen in de richting van de gebruiker. De kettingzaag afknellen langs de tip van het zwaard kan het zwaard snel in de richting van de gebruiker duwen. Elk van deze reacties kan ertoe leiden dat u de controle over de kettingzaag verliest, wat kan leiden tot ernstige verwondingen. Vertrouw niet alleen op de veiligheidsvoorzieningen die in uw kettingzaag zijn ingebouwd. Als kettingzaaggebruiker moet u verschillende stappen ondernemen om ervoor te zorgen dat uw zaagwerk veilig is en geen letsel kan veroorzaken. Terugslag is doorgaans het resultaat van misbruik van de machine en/of onjuiste gebruiksprocedures of – omstandigheden en kunnen worden vermeden door gepaste maatregelen te nemen, zoals hieronder beschreven: Houd het toestel stevig vast met duimen en vingers rond de handgrepen, de kettingzaag met beide handen bedienen en plaats uw lichaam en arm zo dat ze weerstand bieden aan de terugslagkrachten. Terugslagkrachten kunnen door de gebruiker onder controle worden gehouden indien de juiste voorzorgsmaatregelen in acht zijn genomen. Laat de kettingzaag niet los. Rek u niet uit en snijd niet boven schouderhoogte. Dit helpt voorkomen dat u ongewild in contact komt met de punt en zorgt ervoor dat u ook in onverwachte omstandigheden een betere controle over de kettingzaag houdt. Gebruik uitsluitend originele vervangzwaarden en -kettingen. Gebruik van niet-originele vervangzwaarden en -kettingen kunnen ertoe leiden dat de ketting breekt en/of terugslag veroorzaakt. Volg de richtlijnen van de fabrikant voor het RCS36-23lgs manual.indd 67 RCS36-23lgs manual.indd 67 2010/12/30 3:14 2010/12/30 3:1468 Nederlands

FR EN DE ES IT PT SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG slijpen en onderhouden van de kettingzaag. Het verminderen van de dieptestellerhoogte kan leiden tot verhoogd risico op terugslag. BIJKOMENDE WAARSCHUWINGEN Er zijn meldingen van het feit dat trillingen door handbediend gereedschap bij bepaalde personen kan bijdragen tot het zogenaamde Syndroom van Raynaud. De symptomen zijn mogelijks tintelingen, gevoelloosheid in en verbleken van de vingers wanneer aan koude blootgesteld. Erfelijke factoren, blootstelling aan koude en vochtigheid, dieet, roken en arbeid worden verondersteld om aan de ontwikkeling van deze symptomen bij te dragen. Er zijn maatregelen die door de gebruiker kunnen worden genomen om de gevolgen van de trillingen mogelijks te verminderen: Houd uw lichaam warm bij koud weer. Draag handschoenen om uw handen en polsen warm te houden tijdens het gebruik van het toestel. Men stelt dat koud weer een belangrijke factor is die bijdraagt aan het Syndroom van Raynaud. Doe oefeningen om de bloeddoorstroming te bevorderen na elke periode van gebruik. Neem regelmatig een pauze. Beperk de blootstellingduur per dag. Wanneer u enige van de symptomen van deze aandoening ervaart, stop dan onmiddellijk met het gebruik van het toestel en raadpleeg uw dokter De aangeraden zaagcapaciteit van deze kettingzaag is 153 mm (6 in.) en kleiner om de levensduur van het werktuig te verleggen en de veiligste manier van werken toe te laten. Takken met een grotere diameter zagen zal tot overdreven slijtage van het werktuig leiden. Takken met een maximumdiameter van 229 mm (9 in.) kunnen worden gezaagd, maar dit dient enkel zelden en voorzichtig te gebeuren. Het geïntegreerde getand stootblok is ontworpen om u bij het zagen te helpen. Wanneer dit tijdens het zagen tegen de tak wordt geduwd, biedt dit een stabieler steunpunt. Elke kettingzaag is mogelijk dodelijk indien het oneigenlijk wordt gebruikt. Het is ten zeerste aangewezen om een professionele opleiding te volgen inzake veiligheid en gebruik van dit werktuig.

FR EN DE ES IT PT SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG SYMBOLEN Sommige van de volgende symbolen kunnen bij dit toestel worden gebruikt. Bestudeer ze en leer hun betekenis voor een veilig gebruik van dit toestel.

Watt - Stroom Gelijkstroom - Type of karakteristiek van de stroom Waarschuwingen in verband met uw veiligheid Lees de gebruikershandleiding. Draag oogbescherming en gehoorbescherming als u dit. Stel niet aan regen bloot en gebruik niet in vochtige locaties.

Het gegarandeerde geluidsniveau is 99dB. De volgende kernwoorden en verklaringen zijn bedoeld om de gevaarniveaus die op deze machine betrekking hebben, te verklaren. GELTIULAANGISLOOBMYS GEVAAR Wijst op een gevaarlijke situatie die, als ze niet wordt voorkomen, dodelijk kan zijn of ernstige verwondingen kan veroorzaken. WAARSCHUWING Wijst op een mogelijk gevaarlijke situatie die, als ze niet wordt voorkomen, dodelijk kan zijn of ernstige verwondingen kan veroorzaken. LET OP Wijst op een mogelijk gevaarlijke situatie die, als ze niet wordt voorkomen, kleine of middelmatige verwondingen kan veroorzaken. LET OP (Zonder veiligheidssymbool) Wijst op een situatie die kan resulteren in schade aan voorwerpen. RCS36-23lgs manual.indd 69 2010/12/30 3:14 Met beide handen vasthouden. Dubbel-geïsoleerde constructie Vermijd bar neus contact. GEVAAR! Pas op voor terugslag.70 Nederlands

FR EN DE ES IT PT SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG PRODUCTSPECIFICATIES Opmerking bij de specificaties: een standaardtestmethode en wordt gebruikt om de ene machine met de andere te vergelijken. voorlopige evaluatie van de trillingsblootstelling. WAARSCHUWING De eigenlijke trillingswaarden tijdens het gebruik van het gereedschap kunnen van bovenstaande waarden verschillen en hangen af van het gebruik van de machine; en van de noodzaak om veiligheidsmaatregelen te identificeren om de gebruiker te beschermen die zijn gebaseerd op een schatting van de blootstelling in de huidige gebruiksomstandigheden (rekening houdend met alle delen van de bedieningscyclus, zoals de momenten waarop de machine wordt uitgeschakeld en wanneer het stationair draait aanvullend op de acceleratietijd). INFORMATIE I.V.M. ZAAGKETTING EN ZWAARD

Fabrikant kettingzaag Kettinggeleider Oregon Een Oregon ketting moet met een Oregon zwaard zijn uitgerust. BESCHRIJVING

5. Aan/Uit-schakelaar

13. Kettingspanningafstelschroef

14. Aandrijfwieldeksel

15. Aanspanmoeren kettingdeksel

16. Bout voor kettingzaagspanning

26. Richting van de val

30. Snede aan de onderkant

31. Houd het werk af van de grond en houd steunbenen

tot de tak is gesneden.

32. Tak wordt over de hele lengte ondersteund

6.45kg (EN ISO11201, 2006/42/EC) (EN 3744, 2006/42/EC) EN 3744, 2000/14/EC) Maximale spanning Maximale onbelaste snelheid Lengte kettinggeleider Kettingstop Capaciteit kettingolietank Gewicht (met batterijpak) Geluidsdrukniveau LpA Onzekerheid KpA Geluidssterkte L

Gegarandeerd geluidsdrukniveau

WA(G) Totale trillingswaarde ah (onbelast) Onzekerheid K 91P062X 180SDEA04171 Nederlands

33. Zaag van bovenaf (overstuk) en vermijd om in de

34. Tak aan een uiteinde ondersteund.

37. Tak aan beide uiteinden ondersteund.

38. Een tak in stukken zagen

39. Sta aan de bovenzijde van de helling wanneer u

zaag want de tak kan naar beneden rollen.

MONTAGE Deze kettingzaag vereist montage, maar de gebruiker moet weten hoe het zwaard en de zaagketting worden gemonteerd. Controleer voor elk gebruik ook de kettingspanning en voeg olie toe zoals in deze gebruiksaanwijzing wordt beschreven. Zwaard en zaagketting monteren Zie afbeelding 2-7. Let op dat u het accupack van het toestel heeft verwijderd. draag beschermende kleding. Draai de spanknop van het aandrijfwieldeksel los (item 15) en verwijder het aandrijfwieldeksel. De zaagketting moet in de richting van de kettingrotatie wijzen. Indien deze andersom wijst, draait u de ketting om. Plaats de kettingschakels in de groeven van het zwaard. Plaats de ketting zo dat er achteraan het zwaard een lus is. Houd de ketting op zijn plaats op het zwaard en plaats de lus rond de omkeerster en zorg ervoor dat deze juist wordt gemonteerd Zorg ervoor dat de geleideropening goed met de bouten (item 16) past voor de kettingzaagspanning. Vervang het aandrijfwieldeksel, draai de afstelknop voor de kettingspanning (item 13) in de richting van de wijzers van de klok tot de kettingzaag goed is aangespannen. De kettinggeleider moet dan naar boven worden geduwd; controleer de kettingspanning opnieuw; span de ketting niet te strak aan. Nadat de ketting goed is aangespannen, draait u de knop (item 15) opnieuw vast. Opmerking: de zaagketting is voldoende aangespannen als het midden van de zaag 3 tot 4 mm van de bovenste rand kan worden opgetild. Wanneer u de zaag opnieuw start met een nieuwe zaagketting, laat deze dan 2 à 3 minuten draaien. WAARSCHUWING Na de inlooptijd controleert u de kettingspanning opnieuw en spant u indien nodig de ketting weer aan. WERKING Voor volledige oplaadinstructies, verwijzen wij naar de gebruiksaanwijzing voor uw Greenworkstools accupack en oplaadmodellen. OPMERKING: Om ernstige letsels te vermijden, verwijdert u het accupack en houd u de handen weg van de vergrendelknop wanneer u het werktuig draagt of transporteert.

KETTINGSPANNING CONTROLEREN (Fig. 7) WAARSCHUWING Trek de stekker van de kettingzaag altijd uit het stopcontact voor u de kettingspanning controleert of de ketting afstelt. Draag beschermhandschoenen wanneer u de ketting, het zwaard of de omgeving van de ketting aanraakt. Trek de ketting in het midden onderaan het zwaard weg van het zwaard. De opening tussen de zaag in de ketting en het zwaard moet tussen de 3 en 4 mm bedragen. ACCUPACK INSTALLEREN Zie afbeelding 2. Lijn het batterijpack (item 40) af met het batterijcompartiment op de kettingzaag. Neem de kettingzaag (item 3) stevig vast. Druk het batterijpack in het batterijcompartiment tot de sluiting op zijn plaats vastklikt. U hoort een “klik” wanneer de batterij is geinstalleerd. ACCUPACK VERWIJDEREN Zie afbeelding 2. Druk op de batterijontgrendelknop (item 18) op de kettingzaag. Dit zorgt ervoor dat de batterij lichtjes uit het werktuig uitsteekt.

Neem de kettingzaag (item 3) stevig vast en trek het batterijpack (item 40) uit het handvat. KETTINGOLIE CONTROLEREN Controleer de hoeveelheid olie in de kettingzaag door de oliepeilmeter (7) af te lezen. Indien het oliepeil zich binnen het laatste derde van de RCS36-23lgs manual.indd 71 2010/12/30 3:14 Gebruik de lader die overeenstemt met EN 60335-2-29 voor het opladen72 Nederlands

FR EN DE ES IT PT SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG oliepeilmeter bevindt, volgt u de stappen in het hoofdstuk “KETTING EN ZWAARD SMEREN” in deze gebruiksaanwijzing. WAARSCHUWING Controleer elke keer de kettingspanning voor u de zaag gebruikt. WAARSCHUWING WAARSCHUWING Werk nooit met de kettingzaag zonder voldoende kettingolie aangezien dit de machine kan beschadigen en een gevaar is voor de veiligheid. Controleer het kettingoliepeil voor elk gebruik! Om terugslag te vermijden, volgt u deze veiligheidsrichtlijnen: Zaag nooit met de top van het zwaard! Wees voorzichtig wanneer u verder zaagt in een snede die u al voordien maakte!

Start altijd te zagen met een kettingzaag die al draait. Zorg ervoor dat de zaagketting altijd goed is geslepen. Zaag nooit door meer dan één tak tegelijk! Wanneer u takken snoeit, wees dan voorzichtig en raak geen andere takken. Wanneer u kortzaagt, let er dan op dat de stammen erg dicht bij elkaar staan. Gebruik indien mogelijk een zaagtafel. Kettingzaag vasthouden (fig. 8) Houd de kettingzaag altijd vast met uw rechterhand aan het achterste handvat en uw linkerhand aan het voorste handvat. Houd beide handvatten vast zodat duimen en vingers rond de handvatten grijpen. Zorg ervoor dat uw linkerhand het voorste handvat vasthoudt zodat uw duim zich onderaan bevindt. Voorbereidingen voor gebruik

Voor u begint te werken, moet u het accupack in de machine installeren. Start de machine: druk de inschakelbeveiliging (4) in en druk dan op de aan-/uitschakelaar (5). Het gebruik stopzetten Laat de aan/uit-schakelaar (item 5) los om de kettingzaag te stoppen. Kettingzaag gebruiken Zorg er steeds voor dat u stevig op de grond staat en de kettingzaag met beide handen stevig vast heeft terwijl de motor draait. . BASISCHTECHNIEKEN VOOR HET VELLEN, AFZAGEN VAN TAKKEN VAN EEN GEVELDE BOOM

EN KORTZAGEN VAN EEN BOOM

Zie afbeelding 2. Bomen vellen Wanneer u met twee of meer personen tegelijkertijd zaagt en velt, moet het vellen op een andere plaats gebeuren dan het zagen en moet de afstand tenminste twee keer de hoogte van de te vellen boom bedragen. Bomen mogen niet worden geveld wanneer iemand in gevaar wordt gebracht, een leiding kan worden geraakt of materiële schade kan worden veroorzaakt. Als de boom met een stroomleiding in aanraking komt, breng dan de energiemaatschappij onmiddellijk hiervan op de hoogte. Stel u als bediener van de kettingzaag op een helling, boven de te vellen boom op, omdat de boom na de val waarschijnlijk bergaf zal rollen of glijden. Voor het vellen dient een vluchtweg te worden gepland en wanneer nodig vrijgemaakt te worden. De vluchtweg dient van de te verwachten vallijn schuin naar achteren weg te leiden, zoals getoond. Houd voor het vellen rekening met de natuurlijke helling van de boom, de plaats van grote takken en de windrichting om de valrichting van de boom te kunnen beoordelen. Verwijder vuil, stenen, losse schors, spijkers, nieten en draad van de boom. Inkepingen zagen (een inkeping in een boom zagen om de valrichting te bepalen) (fig. 10) Zaag haaks op de valrichting een kerf met een diepte van 1/3 van de boomdiameter. Zaag eerst de onderste horizontale inkeping. Hierdoor voorkomt u het vastklemmen van de kettingzaag of van het zwaard bij het zagen van de tweede inkeping. RCS36-23lgs manual.indd 72 2010/12/30 3:14 Druk op de aan/uit-knop (item 43), hierdoor wordt de schakelaartrigger actief. Schakel de kettingrem in door uw linkerhand rond de voorste handgreep te draaien, waardoor de achterzijde van uw hand de hendel/handbescherming van de kettingrem naar de balk duwt terwijl de ketting snel ronddraait. Zorg ervoor dat u beide handen altijd op de zaaghandgrepen heeft. De kettingrem gebruiken zie afbeelding 22 Controleer voor gebruik altijd de werking van de kettingrem Reset de kettingrem weer naar de RUN-stand door de bovenzijde van de remhendel/handbescherming van de ketting vast te pakken en in de richting van de voorste handgreep te trekken. Als de kettingrem de ketting niet onmiddellijk stopt of als de kettingrem niet in de RUN-stand blijft zonder hulp, dient u de zaag voor gebruik naar een erkend onderhoudsservice te brengen ter reparatie.73 Nederlands

FR EN DE ES IT PT SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG Inkeping voor het vellen van de boom zagen (de laatste inkeping zagen bij het vellen van een boom, aan de tegenovergestelde kant van de eerste inkeping) (fig.10) Zaag de inkeping voor het vellen van de boom minstens 50 mm boven de horizontale inkeping. Zaag de inkeping voor het vellen van de boom parallel met de horizontale inkeping. Zaag de inkeping slechts zo diep in dat er voldoende hout is om als scharnier te werken. Het verbindingsstuk verhindert dat de boom draait en in de verkeerde richting valt. Zaag het verbindingsstuk niet door. Als de inkeping voor het vellen van de boom in de buurt van het verbindingsstuk komt, moet de boom beginnen te vallen. Als het erop lijkt dat de boom misschien niet in de gewenste richting valt of terugbuigt en de zaagketting vastklemt, onderbreekt u het zagen van de inkeping voor het vellen van de boom en gebruikt u een spie van hout, kunststof of aluminium om de inkeping te openen en om de boom in de gewenste valrichting te doen omslaan. Als de boom begint te vallen, verwijdert u de kettingzaag uit de inkeping, schakelt u de zaag uit, legt u deze neer en verlaat u het gevarenbereik via de geplande vluchtroute. Let op voor naar beneden vallende takken en struikel niet. Takken van een gevelde boom afzagen (fig. 11) Wanneer u de takken van een gevelde boom afzaagt, laat u grote, naar beneden gerichte takken eerst nog staan om steun te geven aan de stam die van de grond wordt afgehouden. Zaag kleine takken in één keer af. Zaag onder spanning staande takken van onderen naar boven om vastklemmen van de kettingzaag te voorkomen. Boomstam in stukken zagen (fig. 12 - 15) Het is belangrijk dat u stevig staat en uw lichaamsgewicht gelijkmatig over beide voeten verdeelt. Haal indien mogelijk de stam van de grond af en ondersteun deze met takken, stammen of spieën. Volg deze eenvoudige richtlijnen om gemakkelijk te kunnen zagen: a) Als de boomstam over de gehele lengte wordt ondersteund, zaagt u vanaf de bovenkant. b) Al s de boomstam aan één kant wordt ondersteund, zaag dan 1/3 van de boomdiameter van onderaf. Maak dan een laatste inkeping door van bovenaf te zagen tot in de eerste inkeping. c) Als de boomstam aan twee kanten wordt ondersteund, zaagt u 1/3 van de boomdiameter van bovenaf en zaagt u tot slot het laatste 2/3 van onderaf tot in de eerste inkeping. d) Ga bij zaagwerkzaamheden op een helling altijd hoger dan de boomstam staan. Verminder de aandrukkracht wanneer de stam bijna is doorgezaagd en blijf de handgrepen van de kettingzaag stevig vasthouden om volledige controle te behouden. Laat de ketting de grond niet raken. Nadat u het zagen heeft voltooid, wacht u tot de zaagketting tot stilstand is gekomen voor u de kettingzaag beweegt. Schakel de motor altijd uit voordat u naar een andere boom gaat. ONDERHOUD WAARSCHUWING Verwijder het accupack altijd uit de machine voor u de kettingspanning controleert of de ketting afstelt. Draag beschermhandschoenen terwijl u de ketting, het zwaard of plaatsen rond de ketting aanraakt. KETTINGSPANNING AFSTELLEN (Se Fig. 2 og Fig. 7.)

Maak de aanspanmoeren van het kettingdeksel (item 15) met de meegeleverde sleutel los. De aanspanmoeren van het kettingdeksel moeten niet volledig worden verwijderd om de kettingspanning af te stellen.

Draai de kettingafstelschroef (item 13) in de richting van de wijzers van de klok om de kettingspaning te verhogen en tegen de richting van de wijzers van de klok om de kettingsspanning te verlagen. Als de gewenste kettingspanning is ingesteld, spant u de aanspanmoeren van het kettingdeksel (item 15) opnieuw aan. ZWAARD EN KETTING VERVANGEN (Se Fig. 3-7.)

Verwijder de batterij uit de kettingzaag.

Verwijder de meegeleverde sleutel (item 11) van het achterste handvat (item 12).

Verwijder de twee aanspanmoeren van het kettingdeksel (item

15) van het kettingdeksel door ze met behulp van de sleutel

tegen de richting van de wijzers van de klok te draaien. Verwijder het kettingdeksel (item 14) van het montage-oppervlak.

Het zwaard en de ketting kunnen nu worden verwijderd door ze weg van de behuizing van de kettingzaag te kantelen en de ketting van het kettingwiel los te maken. RCS36-23lgs manual.indd 73 2010/12/30 3:14 Verwijder de oude ketting van het zwaard. Plaats de nieuwe kettingzaag in een lus en verwijder mogelijke kinken. De snijelementen moeten in de richting van de kettingrotatie wijzen. Als ze achterwaarts wijzen, draait u de lus om.

Plaats de kettingdrijfstangen in de zwaardgroef. Plaats de ketting zo dat er een lus is aan de achterkant van het zwaard. Houd de ketting op zijn plaats op het zwaard en plaats de lus rond het kettingwiel.

Plaats het kettingdeksel terug.Plaats het zwaard losjes tegen het montage-oppervlak zodat de zwaardspijkers zich in de lange gleuf van het zwaard bevinden. Zorg ervoor dat de ketting over het kettingwiel is getild.74 Nederlands

S}re{e\de+?e|6|?eerwijdere\>d

FR EN DE ES IT PT SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK BG moeten worden vervangen door een geautoriseerd onderhoudscentrum. OPSLAG PRODUCT BEWAREN Verwijder het accupack van de machine voor u deze opbergt. Verwijder alle vreemde voorwerpen van de machine. Bewaar deze op een plaats die niet toegankelijk is voor kinderen. Houd weg van corrosieve stoffen, zoals tuinchemicaliën en dooizout. Bewaar en laad het accupak op een koele plaats. Temperaturen die hoger of lager zijn dan de normale omgevingstemperatuur verkorten de levensduur van een accupak. Bewaar accu's nooit wanneer ze niet zijn opgeladen. Bewaar accupacks in een laadtoestand van 30%-50%. Bewaar het accupack op een plaats waar de temperatuur lager is dan 27°C en weg van vocht. Alle accu’s verliezen na verloop van tijd hun laadcapaciteit. Hoe hoger de temperatuur, des te sneller verliest een accu zijn laadcapaciteit. Als u het apparaat voor lagere tijd niet gebruikt, moet u het accupak wel elke maand of twee maanden opladen. Zo verlengt u de levensduur van het accupak AFVALVERWIJDERING Elektrisch gereedschap en toebehoren kunnen grote hoeveelheden waardevolle grond- en kunststoffen bevatten die kunnen worden gerecycleerd. Elektrische afvalproducten mogen niet met het huisvuil worden weggegooid. Recycleer wanneer u daartoe de mogelijkheid heeft. Neem contact op met de plaatselijke overheid of uw handelaar voor advies inzake recyclage. De accu bevat materiaal dat gevaarlijk is voor u en uw omgeving. Het moet apart worden verwijderd en weggegooid op een plaats die lithium-ionaccu's aanvaardt. RCS36-23lgs manual.indd 75 2010/12/30 3:14 Li-onbatterij. Dit product werd met een symbool gemarkeerd dat verband houdt met een gescheiden ophaling voor batterijpacks. Het zal worden gerecycleerd of ontmanteld om de impact op het milieu te verminderen. Batterijpacks kunnen gevaarlijk voor het milieu en de gezondheid zijn.76 Svenska

2. Routine onderhoud of afstelling.

3. Schade veroorzaakt door foutieve handelingen/misbruik of

4. Oververhitting tengevolge van een gebrek aan onderhoud.

5. Schade tengevolge van verbinders/armaturen die los komen door een

gebrek aan onderhoud.

6. Schade veroorzaakt door reiniging met water.

7. Machines die worden onderhouden of hersteld door niet-geautoriseerde

Greenworks Tools onderhoudscentra.

8. Machines die foutief zijn gemonteerd of afgesteld.

9. Schade veroorzaakt door een foutief gebruik van de machine.

10. Schade veroorzaakt door foutieve voorbereidingen voor winterisering

11. Voorwerpen die als verbruiksartikelen worden beschouwd, zijn

normaal gezien niet door de garantie gedekt, met inbegrip van, maar niet beperkt tot:

Zaagblad en bladonderdelen

Boor- en gereedschaphouders

12. Bepaalde producten kunnen onderdelen bevatten, zoals motoren of

transmissies van een andere fabrikant. Deze voorwerpen zijn onderworpen aan het overeenkomstige garantiebeleid van de fabrikant, behalve in de gevallen waar Greenworks Tools Europe GmbH ermee instemt om vorderingen te aanvaarden die zich buiten de garantieperiode van de respectievelijke fabrikant bevinden.

13. Tweedehandsartikelen zijn niet gedekt onder dit garantiebeleid.

14. Het monteren van vervang- of bijkomende onderdelen die niet door

Greenworks Tools Europe GmbH worden geleverd of zijn goedgekeurd. Garantie Om in het kader van dit beleid een vordering voor een product in te dienen, is het noodzakelijk een bewijs van de originele aankoopbon voor te leggen. Een kredietkaartafschrift geldt niet als voldoende aankoopbewijs. Bij een eerste garantie-indcident dient de klant het product naar de originele aankoopplaats terug te brengen, voorzien van het aankoopbewijs. De machine wordt naar onze centrale onderhoudsdienst gestuurd, waar een inspectie wordt uitgevoerd. Indien wordt vastgesteld dat er een fout aan de machine aanwezig is, zal deze worden hersteld en gratis naar het adres van de klant worden teruggezonden. Machines met een verkoopprijs van minder dan €100, inclusief BTW, worden over het algemeen vervangen. Als de centrale onderhoudsdienst vaststelt dat de machine geen fout bevat, wordt de klant op de hoogte gesteld van het feit dat hij de kosten van de herstelling dient te betalen. Dit garantiebeleid is onder voorbehoud van wijzigingen om tegemoet te komen aan de noden van nieuwe producten. Een exemplaar van het meest recente garantiebeleid is beschikbaar op www.greenworkstools.eu. Greenworks Tools garanti för hobbymaskiner GARANTIPERIOD Alla nya Greenworks Tools verktyg garanteras i 2 år gällande delar och sammansättning från ursprungligt inköpsdatum. Det finns en 30 dagars garanti för maskiner som används yrkesmässigt eftersom Greenworks Tools är primärt designade för användning av hobbykonsumenter. Denna garanti kan inte överlåtas. BEGRÄNSNINGAR

• is in overeenstemming met de relevante bepalingen van de Machine Richtlijn 2006/42/EC

• is in overeenstemming met de bepalingen van de volgende andere EC-richtlijnen 2014/30/EU (EMC-Richtlijn), en 2000/14/EC (Geluidsrichtlijn) incl. wijzigingen (2005/88/EC) En bovendien verklaren we dat
