GEBRUIKSAANWIJZING EWSTrio HAMA

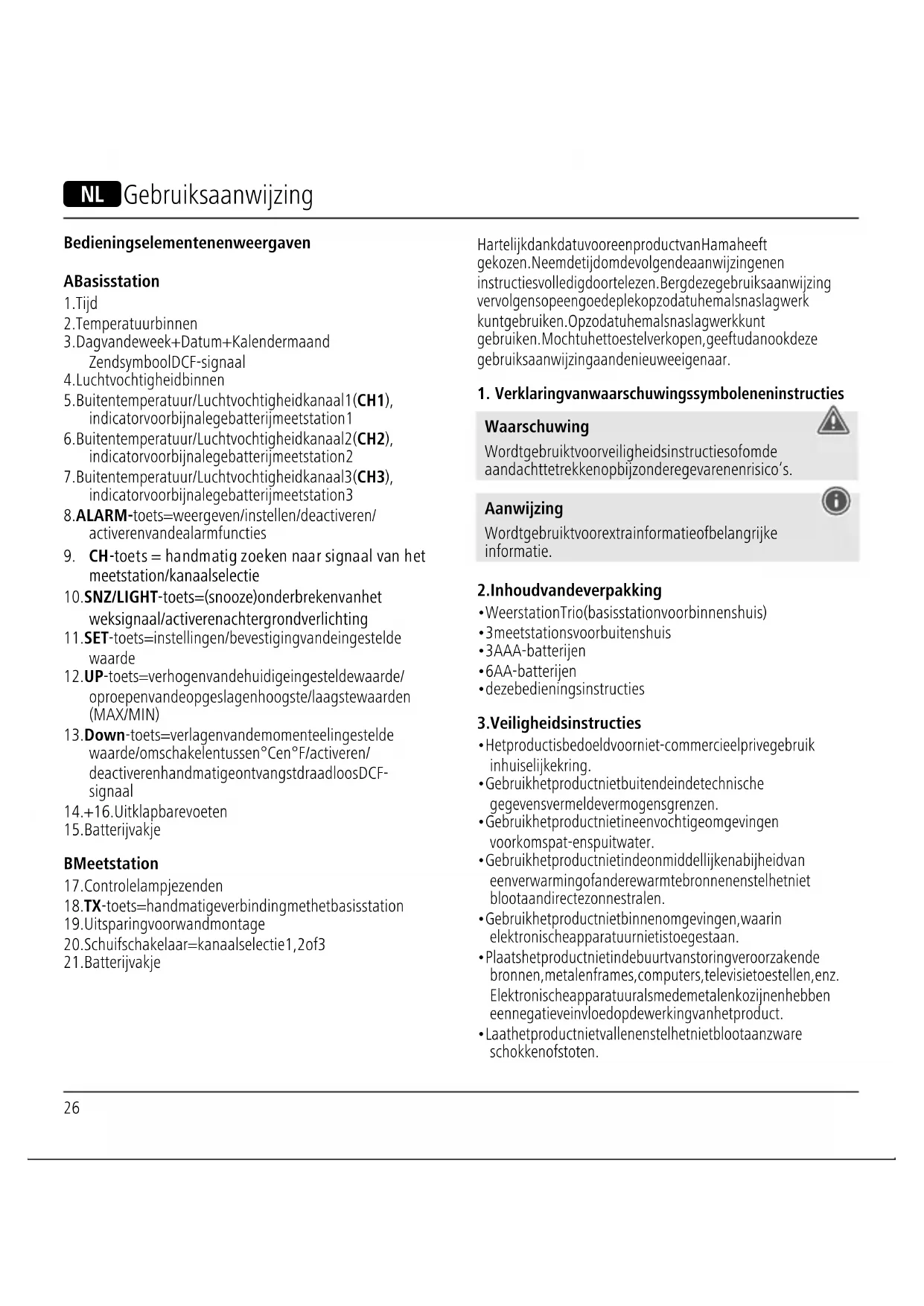

2. Temperatuur binnen

4. Luchtvochtigheid binnen

5. Buitentemperatuur/Luchtvochtigheid kanaal 1 (CH1),

indicator voor bijna lege batterij meetstation 1

6. Buitentemperatuur/Luchtvochtigheid kanaal 2 (CH2),

indicator voor bijna lege batterij meetstation 2

7. Buitentemperatuur/Luchtvochtigheid kanaal 3 (CH3),

indicator voor bijna lege batterij meetstation 3

8. ALARM-toets = weergeven/ instellen/ deactiveren/

activeren van de alarmfuncties

9. CH-to ets = handmatig zoeken naar signaal van het

meetstation/kanaalselectie

10. SNZ/LIGHT-toets = (snooze) onderbreken van het

12. UP-toets = verhogen van de huidige ingestelde waarde /

oproepen van de opgeslagen hoogste / laagste waarden (MAX/MIN)

13. Down-toets = verlagen van de momenteel ingestelde

waarde / omschakelen tussen °C en °F / activeren/ deactiveren handmatige ontvangst draadloos DCF- signaal

18. TX-toets = handmatige verbinding met het basisstation

19. Uitsparing voor wandmontage

20. Schuifschakelaar = kanaalselectie 1, 2 of 3

Hartelijk dank dat u voor een product van Hama heeft gekozen. Neem de tijd om de volgende aanwijzingen en instructies volledig door te lezen. Berg deze gebruiksaanwijzing vervolgens op een goede plek op zodat u hem als naslagwerk kunt gebruiken. Op zodat u hem als naslagwerk kunt gebruiken. Mocht u het toestel verkopen, geeft u dan ook deze gebruiksaanwijzing aan de nieuwe eigenaar.

Verklaring van waarschuwingssymbolen en instructies Waarschuwing Wordt gebruikt voor veiligheidsinstructies of om de aandacht te trekken op bijzondere gevaren en risico‘s. Aanwijzing Wordt gebruikt voor extra informatie of belangrijke informatie.

2. Inhoud van de verpakking

• Weerstation Trio (basisstation voor binnenshuis)

• 3 meetstations voor buitenshuis

• deze bedieningsinstructies

3. Veiligheidsinstructies

• Het product is bedoeld voor niet-commercieel privegebruik in huiselijke kring.

• Gebruik het product niet buiten de in de technische gegevens vermelde vermogensgrenzen.

• Gebruik het product niet in een vochtige omgeving en voorkom spat- en spuitwater.

• Gebruik het product niet in de onmiddel lijke nabijheid van een verwarming of andere warmtebronnen en stel het niet bloot aan directe zonnestralen.

• Gebruik het product niet binnen omgevingen, waarin elektronische apparatuur niet is toegestaan.

• Plaats het product niet in de buurt van storing veroorzakende bronnen, metalen frames, computers, televisietoestellen, enz. Elektronische apparatuur alsmede metalen kozijnen hebben een negatieve invloed op de werking van het product.

• Laat het product niet vallen en stel het niet bloot aan zware schokken of stoten.27

• Open het product niet en gebruik het niet meer als het beschadigd is.

• Probeer niet het product zelf te onderhouden of te repareren. Laat onderhouds- en reparatiewerkzaamheden door vakpersoneel uitvoeren.

• Het verpakkingsmateriaal mag absoluut niet in handen van kinderen komen; verstikkingsgevaar.

• Het verpakkingsmateriaal direct en overeenkomstig de lokaal geldende afvoervoorschriften afvoeren.

• Verander niets aan het toestel. Daardoor vervalt elke aanspraak op garantie.

• Gebruik het product uitsluitend voor het doel waarvoor het gemaakt is.

• Bescherm het product tegen vuil, vocht en oververhitting en gebruik het alleen in droge omgevingen

• Elektrische apparaten dienen buiten het bereik van kinderen gehouden te worden!

• Gebruik het artikel alleen onder gematigde klimatologische omstandigheden. Waarschuwing - Batterijen

• Let absoluut op de correcte polariteit (opschrift + en -) van de batterijen en plaats deze dienovereenkomstig in het batterijvakje. Indien de batterijen verkeerd worden geplaatst kunnen deze gaan lekken of zelfs exploderen.

• Gebruik uitsluitend accu’s (of batterijen), welke met het vermelde type overeenstemmen.

• Reinig vóór het plaatsen van de batterijen de batterijcontacten en de contacten in het product.

• Laat kinderen nooit zonder toezicht batterijen vervangen.

• Gebruik geen oude en nieuwe batterijen tegelijkertijd alsmede geen batterijen van een verschillende soort of fabrikaat.

• Verwijder batterijen uit producten welke gedurende langere tijd niet worden gebruikt. (behoudens indien deze voor een noodgeval stand-by moeten blijven)

• De batterijen niet kortsluiten.

• De batterij niet opladen.

• De batterijen niet in vuur werpen.

• Batterijen buiten het bereik van kinderen opbergen.

• Batterijen nooit openen, beschadigen, inslikken of in het milieu terecht laten komen. Zij kunnen giftige en zware metalen bevatten die schadelijk zijn voor het milieu. Waarschuwing - Batterijen

• Lege batterijen direct uit het product verwijderen en afvoeren.

• Vermijd opslag, opladen en gebruik bij extreme temperaturen en extreem lage luchtdruk (bijv. op grote hoogte).

4. Inbedrijfstelling

Aanwijzing Let erop dat bij de inbedrijfstelling de batterijen altijd eerst in het meetstation, en dan pas in het basisstation worden geplaatst.

• Open het batterijva kje (21) en plaats 2 AA-batterijen met de polen (+) en (-) in de juiste richting.

• Selecteer met de schuifschakelaar (20) het kanaal waarop het desbetreffende meetstation dient uit te zenden. Elk van de 3 meetstations moet een ander kanaal gebruiken!

• Sluit vervolgens het deksel van het batterijvakje weer.

• Open het batterijva kje (15) en plaats 3 AAA-batterijen met de polen (+) en (-) in de juiste richting.

• Sluit vervolgens het deksel van het batterijvakje weer.

4.3 Batterijen vervangen

Aanwijzing – Batterijen vervangen

• Denk er na het vervangen van de batterijen van het meet- of basisstation steeds aan dat er een nieuwe synchronisatie van deze stations moet worden uitgevoerd.

• Verwijder daartoe de batterijen uit het andere station en plaatst ze opnieuw of vervang ze eventueel als dat nodig is. Meetstation

• Indien het symbool op het basisstation in het bereik van de meetwaarden één van de drie meetstations (5/6/7) wordt weergegeven, vervang dan de 2 AA-batterijen van het desbetreffende meetstation door 2 nieuwe batterijen.28

• Open het batterijvakje (21), verwijder de verbruikte batterijen, voer deze volgens de lokale milieuvoorschriften af en plaats 2 nieuwe AA-batterijen. Let daarbij op de juiste polariteit (+) en (-). Sluit vervolgens het deksel van het batterijvakje weer. Basisstation

• Indien het symbool op het basisstation in het bereik van de waarden binnenshuis (2) wordt weergegeven, vervang dan de 3 AAA-batterijen in het basisstation door 3 nieuwe batterijen.

• Open het batterijvakje (15), verwijder de lege batterijen, voer deze volgens de lokale milieuvoorschriften af en plaats 3 nieuwe AAA-batterijen. Let daarbij op de juiste polariteit van (+) en (-). Sluit vervolgens het deksel van het batterijvakje weer.

Aanwijzing – Montage

• Het is aan te raden het basis- en meetstation allereerst op de gewenste plaatsen van opstelling zonder montage neer te zetten en alle instellingen - zoals in 6. Gebruik en werking is beschreven – uit te voeren.

• Monteer pas na een correcte instelling en stabiele draadloze verbinding het/de station/s. Aanwijzing

• Het bereik van de draadloze verbinding tussen het meet- en basisstation bedraagt in het open veld max. 50 m.

• Let er vóór de montage op dat de draadloze verbinding niet door storende signalen of obstakels zoals gebouwen, bomen, voertuigen, hoogspanningskabels o.a. negatief wordt beïnvloed.

• Vergewis u er vóór de denitieve montage van dat er tussen de gewenste plaatsen van opstelling voldoende ontvangst c.q. een stabiele draadloze verbinding bestaat.

• Let er bij de montage van het meetstation op dat dit tegen direct zonlicht en regen beschermd is gepositioneerd.

• De internationale standaardhoogte voor het meten van de luchttemperatuur bedraagt 1,25 m (4 ft) boven het maaiveld. Waarschuwing

• Schaf in de vakhandel speciaal resp. geschikt montagemateriaal aan voor de montage aan de beoogde wand.

• Vergewis u ervan dat er geen defecte of beschadigde onderdelen worden gemonteerd.

• Tijdens de montage nooit geweld of grote kracht gebruiken. Dit kan het product beschadigen.

• Controleer vóór de montage of de wand waaraan het product wordt bevestigd, het aan te brengen gewicht kan dragen en vergewis u ervan dat er zich bij de montageplaats in de wand geen elektrische bedrading, water-, gas- of andere leidingen bevinden.

• Monteer het product niet op plaatsen waaronder zich personen kunnen begeven.

• Zet het basisstation met behulp van de voet op een vlakke ondergrond neer.

• Het meetstation kunt u tevens op een vlakke ondergrond buiten opstellen.

• Het is aan te bevelen het meetstation veilig en stevig met behulp van de uitsparing (19) op een buitenwand te monteren.

6. Gebruik en werking

6.1 Verbinding met het meetstation

Na het plaatsen van de batterijen zoekt het basisstation automatisch naar een verbinding met de 3 meetstations en voert de eerste conguratie uit. Aanwijzin

• Let er steeds op dat elk van de 3 meetstations een ander kanaal gebruikt.

• De eerste conguratie duurt ca. 3 minuten.

• Tijdens de poging om een verbinding tot stand te brengen, knippert het zendsymbool meetstation

• Gebruik gedurende deze tijd de toetsen niet! Anders kunnen er fouten en onnauwkeurigheden bij de waarden en de overdracht daarvan optreden.

• Deze procedure is voltooid zodra de meetwaarden voor binnen (2/4) en buiten (5/6/7) worden weergegeven.29

• Indien er bij herhaling geen signaal van het meetstation wordt ontvangen, selecteer dan één van de drie kanalen door op de CH-toets (9) te drukken. Houd vervolgens de CH-toets (9) gedurende ca. 3 seconden ingedrukt om het handmatig zoeken naar het signaal te starten.

• Druk vervolgens op de TX-toets (18) op het gewenste meetstation om dit bijgevolg een signaal te laten zenden dat door het basisstation kan worden ontvangen.

6.2 Basisinstellingen en handmatige instellingen

Automatische instelling aan de hand van het DCF- signaal (draadloze klok)

• Na het voor de eerste maal inschakelen van het basisstation en een succesvol tot stand gekomen verbinding tussen basis- en meetstation, begint de klok automatisch met het zoeken naar het DCF-signaal. Tijdens het zoeken knippert het zendsymbool voor de DCF- ontvangst. Weergave (8) Zoeken naar DCF-signaal Knipperende indicator Actief Continu brandende indicator Succesvol – signaal wordt ontvangen Geen indicator Inactief

• Indien er bij herhaling geen signaal wordt ontvangen, dan houdt u de DOWN-toets (13) ingedrukt totdat het zendsymbool begint te knipperen om het handmatig zoeken naar het DCF-signaal te starten. Aanwijzing – instellen van de tijd

• Het zoeken duurt ca. 3 minuten. Indien dit mislukt, dan wordt het zoeken beëindigd en op het volgende volle uur herhaald. Het zendsymbool ( ) gaat uit.

• Het handmatig instellen van de tijd en datum is tijdens het zoeken naar het DCF-signaal niet mogelijk.

• De klok zoekt vervolgens dagelijks (tussen 01:00 en 05:00 uur) automatisch naar het DCF-signaal om mogelijke afwijkingen te corrigeren.

• Bij een succesvolle signaalontvangst worden de handmatig ingestelde tijd en datum aangepast. Houd de DOWN-toets (13) opnieuw gedurende ca. 3 seconden ingedrukt om het handmatig zoeken te beëindigen. Aanwijzing – Zomertijd De tijd wordt automatisch aangepast aan de zomertijd. Handmatige instellingen Aanwijzing

• Houd de UP-toets (12) of de DOWN-toets (13) ingedrukt om de waarden sneller te kunnen selecteren.

• Druk op de SET-toets (11) om de volgende instellingen achtereenvolgens uit te voeren:

• Druk voor het selecteren van de afzonderlijke waarden op de UP-toets (12) of de DOWN-toets (13) en bevestig de desbetreffende selectie door op de SET-toets (11) te drukken.

• Druk direct op de SET-toets (11) om de weergegeven instelwaarde over te nemen en verder te gaan.

• Indien er gedurende 20 seconden niets wordt ingevoerd, wordt de modus voor de instellingen automatisch verlaten.30 Aanwijzin – Tijdzone

• Het DCF-tijdsignaal kan over een enorme oppervlakte worden ontvangen, het komt echter te allen tijde overeen met de CET die o.a. in Nederland geldt. Denk er daarom aan dat u in landen met een andere tijdzone met het tijdsverschil rekening moet houden.

• Bevindt u zich bijv. in Moskou, dan is het daar al 3 uur later dan in Nederland. Dan dient u in dit geval dus +3 bij de tijdzone in te stellen. De klok zal zich dan altijd, na de ontvangst van het DCF-signaal resp. in relatie tot de handmatig ingestelde tijd, automatisch 3 uur later instellen. Celsius / Fahrenheit

• Druk op de DOWN-toets (13) om bij de temperatuurweergave tussen °C en °F om te schakelen.

De alarmmodus AL wordt tussen de uren en de minuten van de tijdweergave weergegeven

• Druk eenmaal op de ALARM-toets (8) om de alarmmodus op te roepen.

• Houd de ALARM-toets (8) gedurende ca. 3 seconden ingedrukt om de wektijd in te stellen. De weergave van de uren begint te knipperen.

• Druk op de UP-toets (12) of de DO WN-toets (13) om de uren van de wektijd te selecteren en bevestig de selectie door op de ALARM-toets (8) te drukken. De weergave van de minuten begint te knipperen.

• Herhaal deze procedure voor de minuten van de wektijd.

• Indien er gedurende ca. 5 seconden niets wordt ingevoerd, wordt de modus voor de instellingen automatisch verlaten.

• Druk twee keer op de ALARM-toets (8) om het alarm te activeren of te deactiveren. Het actieve alarm wordt door het alarmsymbool ( ) aangegeven. Als het actieve alarm wordt gedeactiveerd, verdwijnt het alarmsymbool.

• Wordt de wekker dienovereenkomstig in werking gesteld, dan begint het alarmsymbool ( ) te knipperen en er weerklinkt een akoestisch weksignaal.

• Druk op een willekeurige toets (behalve de SNZ/LIGHT- toets (10)) om het alarm te beëindigen. In andere gevallen eindigt het alarm automatisch na 2 minuten. Aanwijzin – Snooze-functie

• Druk tijdens het weksignaal op de SNOOZE / LIGHT-toets (10) teneinde de snooze-functie te activeren. Op de display begint het wekkersymbool ( ) te knipperen. Het weksignaal wordt gedurende 5 minuten onderbroken en dan opnieuw in werking gesteld.

• Druk op een willekeurige toets om het alarmgeluid uit te zetten.

6.4 Hoogste en laagste waarden van de temperatuur

en luchtvochtigheid Het basisstation slaat automatisch de hoogste en laagste waarden van de temperatuur evenals de luchtvochtigheid voor zowel binnen als buiten op.

• Druk bij herhaling op de UP-toets (12) om tussen de weergave van de huidige temperatuur en luchtvochtigheid, hoogste temperatuur en luchtvochtigheid (MAX) en laagste temperatuur en luchtvochtigheid (MIN) om te schakelen..

6.5 Achtergrondverlichting

• Indien u op de SNZ/LIGHT-toets (10) drukt, wordt de display gedurende ca. 5 seconden verlicht.

7. Onderhoud en verzorging

• Reinig dit product uitsluitend met een pluisvrije, licht vochtige doek en maak geen gebruik van agressieve reinigingsmiddelen.

• Let erop dat er geen water in het product binnendringt.

8. Uitsluiting van garantie en aansprakelijkheid

Hama GmbH & Co KG aanvaardt geen enkele aansprakelijkheid of garantieclaims voor schade of gevolgschade, welke door ondeskundige installatie, montage en ondeskundig gebruik van het product ontstaan of het resultaat zijn van het niet in acht nemen van de bedieningsinstructies en/of veiligheidsinstructies.31

Basisstation Buitensensor Spanningsvoorziening 4,5 V 3x AAA-batterijen 3,0 V 2 x AA-batterij Bij buitentemperaturen lager dan 0°C/32°F is het aan te bevelen om voor de buitensen- soren lithium-batterijen van het formaat AA te gebruiken. Meetbereik: Temperatuur Luchtvochtigheid 0°C – +50°C / 32°F – +122°F 10 – 99% 40°C – +70°C / 40°F – +158°F 20% – 95% Meetstappen: Temperatuur Luchtvochtigheid 0,1°C/ 0,2°F
