GEBRUIKSAANWIJZING PRF0166938 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

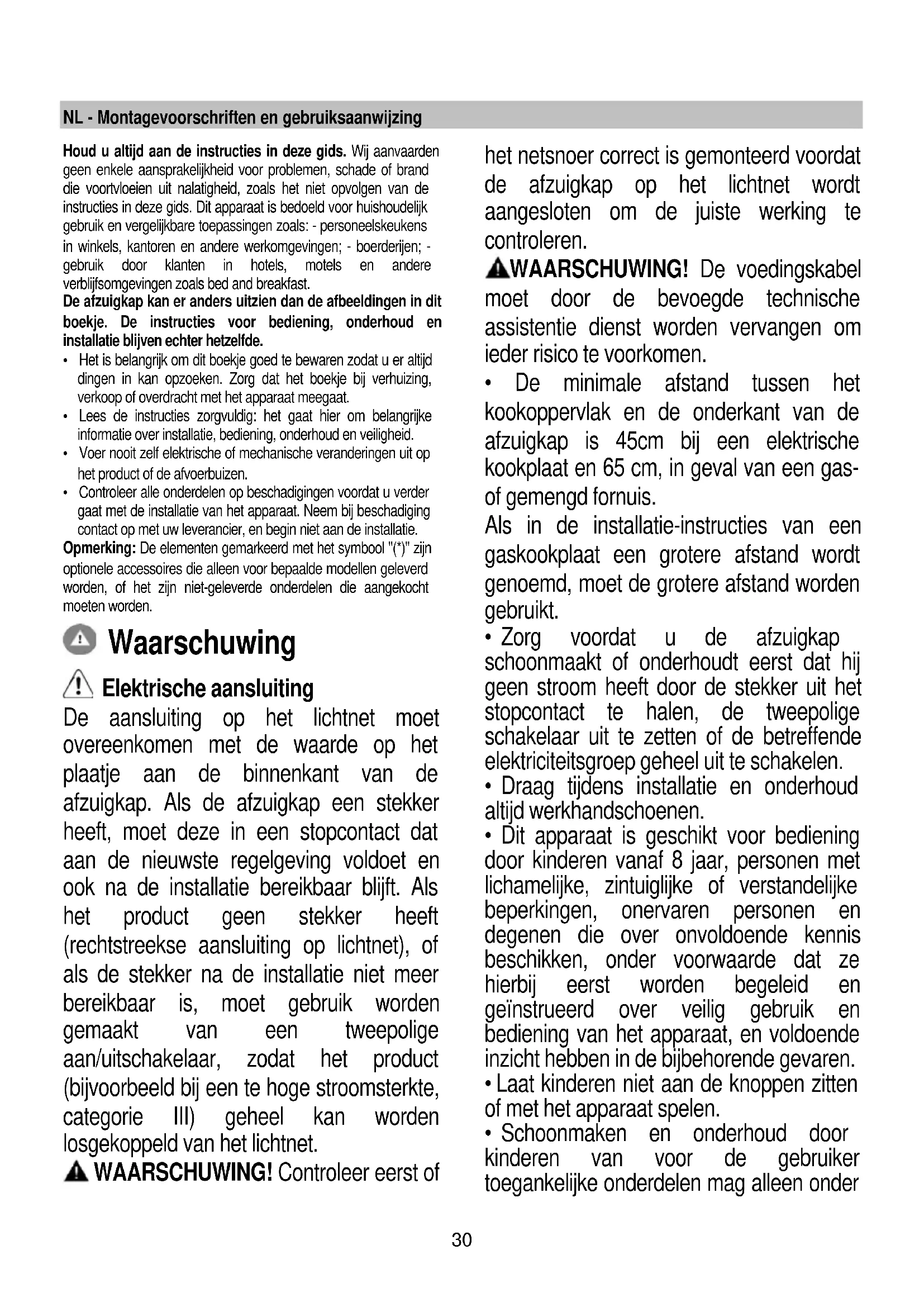

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u alkijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijvenECHTER hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodat u er.altijdingen in kan opzoeken. Zorg dat het boekje bij verhuizing,verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en veiligheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het product of de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin Niet aan de installmentie.

Opmerking: De elementen gemarkeerd met het symbol "(*)" zijn optionele accessoires die alleen voor bepaalde modellen geleverd worden, of het zich Niet-geleverde onderdelen die aangekocht要去en worden.

Waarschuwing

Elektrische aansluiting

De aansluiting op hetlichtnet要去 overeenkomen met de waarde op hetplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deleze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installmentie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting oplichtnet), of als de stekker na de installmentie Niet meer bereikbaar is,要去 gebruik worden gemaatkt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hove stroomsterkte, categorie I) geheel kan worden losgekoppeld van hetlichtnet.

het netsnoer correct is gemonteerd voordat de afzuigkap op het Lichtnet worden aangesloten om de juiste werkking te controlleren.

WAARSCHUWING! De voedingskabel要去 door de bevoegde technische assistentie Dienst worden verrangen om ieder risico te voorkomen.

• De minimale aufstand tessen het kookoppervlak en de onderkant van de afzuigkap is 45cm bij een elektrische kookplaat en 65~cm , in geval van een gas-of gemengd fornuis.

Als in de installment-instructies van een gaskookplaat een grotere afstand worden genoemd,要去 de grotere afstand worden gebruikt.

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of debetreffende elektriciteitsgroep geheeluit te schakelen.
• Draag tijdens installmenten en onderhoud algid werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
• Laat kinderen Niet aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder

toezicht van een volwassen.

• Wanneer de afzuigkap worden gezruikt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zich geinstalleerd voldoende worden geventileerd.
• De afzuiigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去en de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters nicht worden opgevolgd, ontstaat de kans op brand.
  U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglich dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het lichtnet aan voordat de installment is voltooid.
  Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.

WAARSCHUWING! Wanneer nicht de in deze instructies vermelde schroeven worden gebrukt of als het apparaat nicht

volgens们都 instructions wordt bevestigd, kunnen elektrische risico's ontstaan.

• Zorg dat de lamp op de juiste manier is geplaatst bzwdat anders de kans ontstaat op elektrische schokken, zichs als de kap nicht worden gebrukt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentgids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING! Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden geschakeld.
- Het product is goedgekeurd voor installations op kookvlakken met hoogstens 6 pitten.

Dit toestel is gemarkeerd in overeenstemming met Europeserechtlijn 2012/19/EC betreffende afgedankte elektrische enelektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier worden afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normal huishoudelijk afval mag worden behandeld. Het product dient te worden afgeveen bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking要去 worden uitgevoerd volgensplaatselijke milieuregelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking. Toestel ontworpen, getest en gefabricieerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanner u gaat koken en LAST hem na afloop nog een paar minuteen doorlopen. Kies alleen een hogere snelheid bij groe hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden.

Vervangijdig de kooffilter(s) om de afzuiging van kookgeurtjes zo effectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief möglich gegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficientre en minimale geluidsproductie.

Het gebruik

De afzuigkap is gemaaKT voor het afzigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik. Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde luckt uit het pand gevoerd via een speciala hiervoar geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuiqkap.

LET OP!

De afvoerbuis worden aangeschäft. De afvoerbuis要去 bezelfde doorsnede haben als de aansluitring.

LET OP!

Als de afzuigkap is geleverd met een actief koolfilter,要去 dit worden verwijderd.

Sluit de afzuigkap aan op een buis metdezelfde doorsnede als de luchtafvoer van de kap (aansluitflens).Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglich elkloogkoppelingen (maximale hoek hiervan: 90^ ).
• Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht worden ontvet en ontgeurd en cervolgens\ weer teruggeleid maar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken,要去 een extra filtersystem op basis van geactiveerde kool zijn geinstalleerd.

Het installeren

Om de kap en de draagbeugel van de schouw te bevestigen boor 6 gaten (Ø 8mm 40 mm diep) op deplaatsen aangegeven op de boormal, volgens de installmentieteningen. Na de montage contrôleer dat de afzuigkap en de schouw perfect uitgelijnd zijn.

Montage

Voordat u met de installmentie begint:

• Controller of de afmetingen van het aangeschafte product geschiktঃ voor het gekozen installmentiegebied.
• Verwijder de möglichm meegeleverde koolfilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Koolfilter(s) moet(en) alleen aanwezig zijn als de afzuigkap in de filtratievorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialen in de afzuiigkap zitten (bijv. verpakte schroeven () , garantiebewijs () etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard要去 de gekwalificeerde installmentemonteur zich ervan verzekeren dat het gebruekte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去 sterk genoeg� om het gewicht van de afzuigkap te kunnen honden.

Geen tegels, voegspeie of siliconenkit aanbrengen gegen of onder dit toestel. Alleen opbouwmontage.

Werking

Model A

I	II	III>	L
T1	T2	T3	T4	T5
Model B
I	II	III	L
T1	T2	T3	T4	T5

Eerste snelheid (T1)

Druk op T1 om de eerste sleid te activeren. Bij actieve functie要去 de LED continu branden. Druk nogmaals op T1 om de afzigkap uit te schakelen.

Tweede snelheid (T2)

Druk op T2 om de tweede slelheid te activeren. Bij actieve functie.gaat de LED continu branden.Druk nogmaals op T2 om de afzuigkap uit te schakelen.

Derde snelheid en BOOSTER (T3) alleen model A

Wanneer de afzuiigkap is uitgeschakeld, of de eerste of de tweeede snugelid is actief, kan de derde snugelid geactiveerd worden met de toets T3; de LED gaat continu branden. Nog een druk op T3 za de booster activeren. De booster kan alleen geactiveerd worden als de derde snugelid al actief is. Bij ingeschakelde booster begint de LED T3 te knipperen. Bij functionerende booster is het mogelijk om over teGAan waar de eerste of de tweeede snugelid door op de toets van de gewenste snugelid T1 of T2 te drukken: de booster wordt uitgeschakeld en de geselecteerde snugelid wordt geactiveerd.

Druk bij actieve booster nogmaals op T3 om de afzuigkap uit te schakelen.

Na 5' wird de booster automatisch uitgeschakeld en worden de derde snugheid geactiveerd.

Derde snelheid (T3) alleen model B

Druk op T3 om de tweede slelheid te activeren. Bij actieve functie.gaat de LED continu branden.Druk nogmaals op T3 om de afzuigkap uit te schakelen.

Timer (T4)

De timer kan geactiveerd worden als de eerste, de tweede of de derde slelheid actief is. Als de functie actief is, zullen zowel de LED van de Timer (T4) als die van de erder geselecteerde slelheid (T1/T2/T3) continu branden. De duur van de timer is afhankelijk van de geselecteerde slelheid:

Eerste snelheid T1 = duur 20'

Tweede snelheid T2 = duur 15'.

Derde snelheid: T3 = duur 10'.

Wanneer voor een slelheid de functie timer actief is, kan de timer worden uitgeschakeld door te drukken op T4 of op een van de andere Niet-actieve slelheden. Druk, om de afzuigkapuit te schakelen, nogmaals op de slelheid waarvoor erder de functie timer werd geactiveerd.

OPMERKING: alleen model A

De timer kan nicht geactiveerd worden verwijl de booster actief is. Na het verstreijken van deijd worden de afzuigkap uitgeschakeld. Wonneer voor een snugheid de functie timer actief is, kan worden overgeaan maar de andere snugheden door op de toets van de gewenste snugheid te drukken; deze handeling zal de timer uitschakelen.

Verlichting (T5)

De verlichting kan op elk gewenst moment worden ingeschakeld door te drukken op de toets T5. Bij actieve functie gaat de LED continu branden.

Installing filter

De activering of deactivering van de lampjes van het filter kan alleen gebeuren bijuitgeschakelde afzuigkap. Houd, om het configuratiemenu te openen, T2+T3 lang ingedrukt; nadat het menu is geopend, begint T1 te knipperen. De standardinstelling is:

vetfilter lampje (T2) aan, dus actief;

• geurfilter lampje (T3)uit, dus nicht actief.

T2 activeert/deactivateert het lampje van het vetfilter. T3 activeert/deactivateert het lampje van het geurfilter. Houd, om het menu af te sluiten, T1 lang ingedrukt of wacht 10"

Herstel filter

De afzuigkap zal met regelmatie intervallen aangeven dat de filters要去en worden onderhoden:

vetfilter om de 40研究成果

• geurfilter om de 160研究成果.

Wanneer de gebruiker in dit geval, bij uitgeschakelde afzuigkap, op een willekeurige toets drukt, za de interface gedurende 10" twee möglichke opties signaleren:

• als T1+T2 knipperen: onderhoud vetfilter;

• als T1+T3 knipperen: onderhoud geurfilter.

Tijdens de 10" is het möglichk om het vetfilter te herstellen door te drukken op T1+T2 en het geurfilter te herstellen door te drukken op T1+T3. Aan het einde van het herstel zullen de betreffende toetsencombatinies twee maal snel knipperen. De interface functioneert nu normala.

Opgelet:

De afzuigkap zal gedurende de 10" normal functioneren, maar de visuele feedback van de snelheidstoetsen ontbreekt.

Als er gedurende de 10" geen handelingen worden uitgevoerd, honden de LEDs op met knipperen en functioneert de visuèle feedback waar als normal.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeijaar schoonmaakmiddel. GEBRUK BIJ HET REINIGEN GEEN GEREEDSchAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUK GEEN ALCOHOL!

Vetfilter

afb. 18

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter要去iade maand worden gereinigd met een nicht-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeftECHTER geen invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijderen.

Koolstoffilter (alleen voor filterend apparaat) afb. 19

Absorbeert ongewenste kookgeurtjes. Wanner het kooffilter enigeijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel worden bereid en hoe vaak het vetfilter worden schoongemaakt.

De cartridge moet in ieder geval na vier maanden gelebruik worden verrangen.

Het kooffilter mag NIET worden gewassen of geregenereerd.

Rond koolstofffilter

Plaats aan allebei de kanten van de aanzuigmotor een koolstofffilter over de beschemroosters en draai ze met de klok mee vast.

Om de filters te demonteren, draait u ze gegen de klok in.

Vervanging lampjes

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 koer zo lang als gewone lampen en een energiebesparing tot 90% .

Neem voor verranging contact op met de technische Dienst.
