Märke	Elica
Modell	PRF0166938
Produkttyp	Köksfläkt
Användningsversion	Frånluft (extern avluftning) eller filter (recirkulation med kolfilter)
Antal hastigheter	3 hastigheter + booster
Manövrering	Tryckknappar med LED-indikatorer
Belysning	Inbyggd LED
Fettfilter	Metall, diskmaskin- eller handtvättbar
Aktivt kolfilter	Valfri, för recirkulationsversion; byts var 4:e månad
Filtermättnadsindikator	Ja: fettfilter var 40:e timme, kolfilter var 160:e timme
Timer	Ja, programmerbar (20/15/10 min beroende på hastighet)
Elanslutning	220-240 V ~ 50/60 Hz
Minsta installationsavstånd (elspis)	45 cm
Minsta installationsavstånd (gasspis eller kombi)	65 cm
Installation	Väggmonterad, med medföljande borrmall
Säkerhetsstandarder	Uppfyller EN/IEC 60335-1, EN/IEC 60335-2-31
Användning	Hushållsbruk
Medföljande tillbehör	Fästskruvar, borrmall, bruksanvisning
Reservdelar och reparerbarhet	Fett- och kolfilter finns; LED-lampor kan bytas av fackman; kontakta kundtjänst
Typ av utloppsanslutning	Anslutningsfläns (diameter anpassas till kanal)

Vanliga frågor - PRF0166938 ELICA

Hur installerar man Elica PRF0166938 köksfläkten?

Följ den medföljande borrmallen för att borra 6 hål (Ø 8 mm, djup 40 mm). Fäst fläktens fäste och frånluftskanalen. Se till att minimiavståndet mellan spisen och fläkten följs: 45 cm för elspis, 65 cm för gasspis eller kombi.

Hur rengör man fettfiltret?

Metallfettfiltret ska rengöras en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskin på låg temperatur och snabbt program. Dra i fjäderhandtaget för att demontera det.

När ska kolfiltret bytas?

Aktivt kolfilter används endast i recirkulationsversion. Det måste bytas var 4:e månad som mest, eftersom det inte kan rengöras eller återställas.

Hur återställer man filtermättnadsindikatorn?

När lamporna blinkar (T1+T2 för fettfilter, T1+T3 för kolfilter), tryck på motsvarande knappar inom 10 sekunder för att återställa. Fläkten måste vara avstängd för att utföra återställningen.

Kan jag använda fläkten utan filter?

Nej, använd aldrig fläkten utan galler och filter korrekt monterade. Detta medför elektriska risker och kan skada apparaten.

Hur byter man LED-lamporna?

LED-lamporna är inbyggda och måste bytas av en fackman. Kontakta Elicas kundtjänst för åtgärd.

Kan fläkten användas i filterversion?

Ja, för recirkulation, installera ett aktivt kolfilter (medföljer ej) och ta bort all frånluftskanal. Den filtrerade luften återförs till rummet.

Vad är skillnaden mellan modell a och b?

Modell a har en boosterfunktion (accelererad hastighet) och en timer som är tillgänglig från alla hastigheter. Modell b har ingen booster och timern är begränsad till tredje hastigheten. Kontrollera din modell i bruksanvisningen.

Vad gör jag om fläkten inte startar?

Kontrollera först att strömmen är ansluten och att proppen inte har gått. Se till att filtren är korrekt installerade. Om problemet kvarstår, kontakta kundtjänst.

Vilka är ljudnivåerna?

Ljudnivåerna anges inte i denna bruksanvisning. För exakt information, se produktens tekniska datablad eller kontakta tillverkaren.

BRUKSANVISNING PRF0166938 ELICA

SV - Monterings- och bruksanvisningar

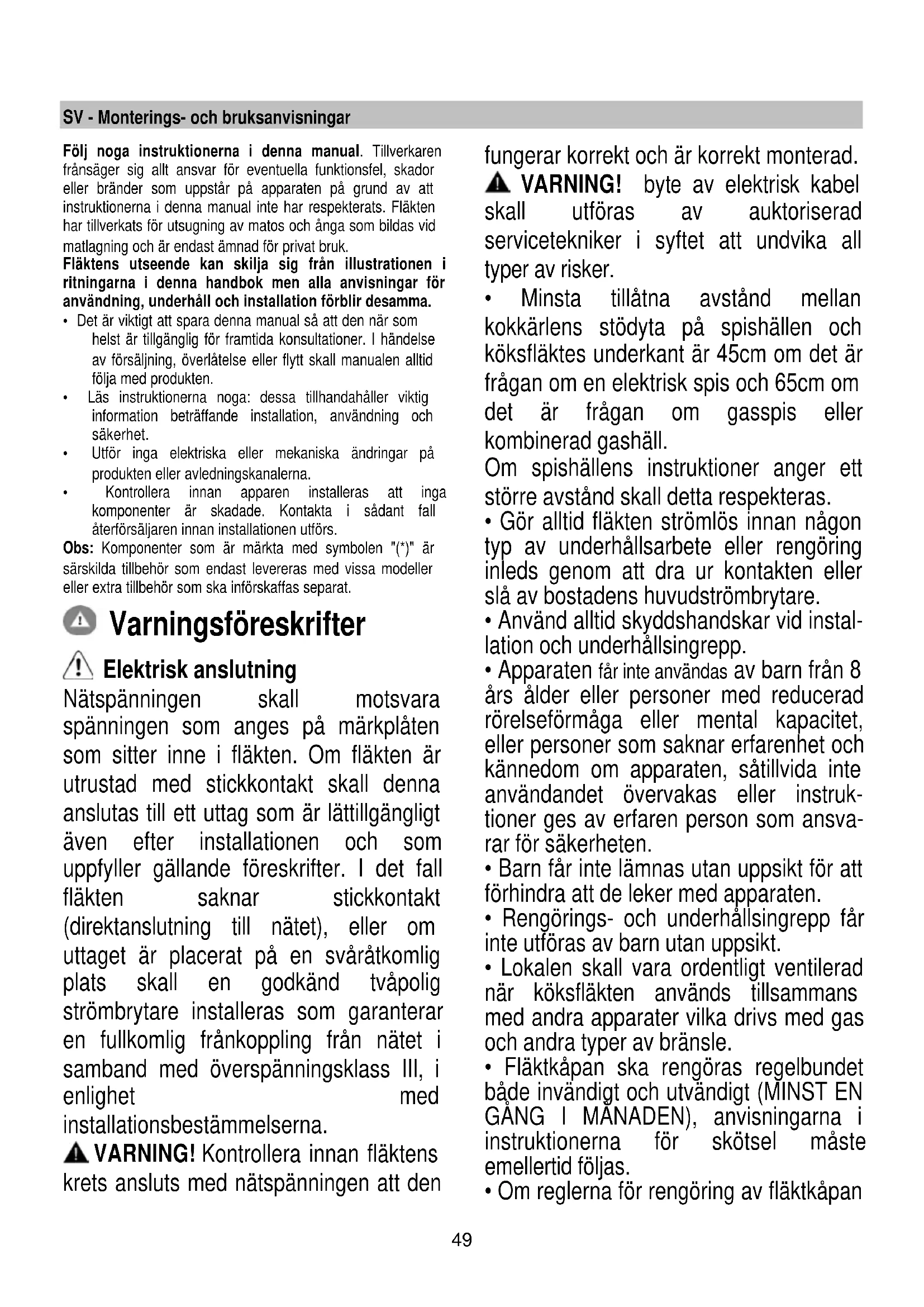

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok, men alla anvisningar för användning, underhåll och installation förblir desamma.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Obs: Komponenter som är märkta med symbolen (^*) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.

Nätspänningen skall motsvara spänningen som anges på märkplattan som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats, skall en godkänd tvåpolig strömbrytare installeras som garanterar fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

riangle VARNING! Kontrollera innan fläktens krets ansluts med nätspänning att den

fungerar korrekt och är korrekt monterad.

riangle VARNING! Byte av elektrisk kabel skall utföras av auktoriserad servicetekniker i syfte att undvika alla typer av risker.

• Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 45 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. - Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. - Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle. Fläktkåpan skall rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas. - Om reglerna för rengöring av fläktkåpan

samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.

• Det är strängt förbjudet att flambera mat under fläkten.
• Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Fritering skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd. Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

VARNING! I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

• Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar. Fläkten får aldrig användas utan att gallret är korrekt monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i installationsguiden. I händelse av tvivel, kontakta servicekontoret eller behörig personal.

VARNING! Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.

• Denna produkt är godkänd för installation på hällar med upp till 6 brännare.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den ska i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd För en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Frånluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

riangle VARNING!

Avledningsröret medlevereras inte och skall införskaffas separat.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av problem.

! Använd så kort rör som möjligt.

! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjar 90° ).

! Undvik stora skillnader i rörets tvärsnittsarea.

Filterrande version

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Installation

Som beskrivits i installationsritningar utför 6 hål (diameter 8 mm, 40 mm djup), i de lägen som visas i bormallen, för att fixera huven fastet och den öppna spisen. Kontrollera efter installationen att motorhuven och skorsten är helt i linje.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolfiltret/filtren om sådana är medlevererade (se även den härför gällande paragrafen). Denna/dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spara.

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Funktion

Modell A

I	II	III	L
T1	T2	T3	T4	T5
I	II	III	L
T1	T2	T3	T4	T5

Tryck in T1 för att aktivera den första hastigheten. När funktionen är aktiverad tänds LED-lampan med fast ljus. Tryck in T1 igen för att stänga av fläkten.

Andra hastighet (T2)

Tryck in T2 för att aktivera den andra hastigheten. När funktionen är aktiverad tänds LED-lampan med fast ljus. Tryck in T2 igen för att stänga av fläkten.

Tredje hastigheten och BOOSTER (förstärkaren) (T3) endast modell A

När fläkten är inaktiverad och den första och andra hastigheten är aktiverade, kan den tredje hastigheten aktiveras genom att trycka in knappen T3 och LED-lampan tänds med fast ljus.

Ett andra tryck på T3 kommer att slå på booster-funktionen. Booster-funktionen kan aktiveras endast efter att den tredje hastigheten redan aktiverats. När booster-funktionen är påslagen, börjar LED-lampan T3 att blinka. Medan booster-funktionen är igång är det möjligt att gå till den första eller andra hastigheten genom att trycka in knappen för önskad hastighet T1 eller T2, booster-funktionen stängs av och den valda hastigheten aktiveras.

När booster-funktionen är påslagen, tryck in T3 igen för att stänga av fläkten.

Efter 5 minuter stängs booster-funktionen av automatiskt och den tredje hastigheten aktiveras automatiskt.

Tredje hastighet (T3) endast modell B

Tryck in T3 för att aktivera den tredje hastigheten. När funktionen är aktiverad tänds LED-lampan med fast ljus. Tryck in T3 igen för att stänga av fläkten.

Timer (T4)

Timern kan aktiveras när den första, andra eller tredje hastigheten är aktiverad. När funktionen är aktiverad tänds både timerns LED-lampa (T4) och lampan för den tidigare valda hastigheten (T1/T2/T3) med fast ljus.

Timerns varaktighet beror på den valda hastigheten:

När en hastighet är tidsinställd kan man inaktivera timern genom att trycka på T4 eller en av de andra hastigheterna som inte är aktiverade. För att stänga av fläkten, tryck på nytt på hastigheten för vilken man tidigare hade tillämpat tidsinställningen.

OBS: endast modell A

Timern kan inte aktiveras när booster-funktionen är aktiverad. När tiden går ut stängs fläkten av. När en hastighet är tidsinställd kan man gå över till andra hastigheter genom att trycka på knappen för önskad hastighet; denna procedur kommer att stänga av timern.

Belysning (T5)

Belysningen kan aktiveras när som helst genom att trycka på knappen T5. När funktionen är aktiverad tänds LED-lampan med fast ljus.

Installera filter

Aktiveringen eller inaktiveringen av filterindikatorerna utförs endast med avstängd fläkt.

För att nå konfigurationsmenyn, tryck länge på T2+T3; en gång i menyn börjar T1 blinka.

Standardinställningen är:

• Fettfilterindikator (T2) tänds, således aktiverad;
• Luktfilterindikator (T3) släckt, således inte aktiverad.

T2 aktivera/inaktivera indikatorn för fettfiltret. T3 aktivera/inaktivera indikatorn för luktfiltret. För att lämna menyn, tryck längre på T1 eller vänta 10"

Återställning filter

Fläkten anger regelbundet att filtret behöver genomgå underhåll:

• fettfilter var 40:e timme; -luktfilter var 160:e timme.

I denna händelse, när användaren rör vid vilken knapp som helst, med avstängd fläkt kommer gränssnittet i 10" att meddela två typer av behov:

• om T1+T2 blinkar: underhåll av fettfiltret;
• om T1+T3 blinkar: underhåll av luktfiltret.

Under dessa 10" är det möjligt att återställa fettfiltret genom att trycka in T1+T2 och återställa luktfiltret genom att trycka in T1+T3. Vid avslutad återställning, blinkar knappkombinationen snabbt två gånger. Gränssnittet fungerar nu som vanligt.

Observera:

Under de 10" , fungerar fläkten normalt, men ingen återkoppling är synlig på hastighetsknapparna. Om ingen procedur utförs under de 10" kommer LED-lamporna att sluta blinka och den synliga återkopplingen återgår till den normala funktionen.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 18

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 19

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mattas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4:e månad.

Filtret kan INTE rengöras eller återanvändas.

Runda kolfilter

Applicera ett filter på varje sida för att täcka motorfläkthjulets båda skyddsgaller och vrid dem därefter medurs.

Vid nedmontering vrider man filtret moturs.

Byte av lampor

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upp till 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

OBS! Strömledningen får endast bytas av auktoriserad teknisk service eller av en elektriker.

När boostern är påslagen kan man trycka en gång till på T3 för att stänga av fläkten.

När en hastighet är tidsprogrammerad kan man avaktivera timerfunktionen genom att trycka på T4, eller en av de två andra.

Aktivering och avaktivering av filterindikatorerna kan endast göras när fläkten är avstängd.

För att få tillgång till konfigurationsmenyn måste man hålla inne T2+T3. När man går in i menyn kommer T1 att börja blinka. Förinställd inställning är:

• Fettfilter, indikator (T2) på, därför aktiverad.

Luktfilter, indikator (T3) avstängd, därför avaktiverad.

T2 aktiverar/avaktiverar indikatorn för fettfiltret. T3 aktiverar/avaktiverar indikatorn för luktfiltret. För att lämna menyn håller man inne T1 eller väntar i 10 sekunder.

Kolfilter (endast med luftrecirkulation)
