Marka	Elica
Model	PRF0166938
Ürün tipi	Mutfak davlumbazı
Kullanım versiyonu	Emişli (dış tahliye) veya filtreli (kömür filtre ile geri dönüşüm)
Hız sayısı	3 hız + booster
Kontrol	LED göstergeli butonlar
Aydınlatma	Entegre LED
Yağ filtresi	Metalik, bulaşık makinesinde veya elde yıkanabilir
Aktif karbon filtre	İsteğe bağlı, geri dönüşüm versiyonu için; her 4 ayda bir değiştirin
Filtre doygunluk göstergesi	Evet: yağ filtresi her 40 saatte, karbon filtre her 160 saatte
Zamanlayıcı	Evet, programlanabilir (hıza göre 20/15/10 dk)
Elektrik beslemesi	220-240 V ~ 50/60 Hz
Minimum kurulum mesafesi (elektrikli ocak)	45 cm
Minimum kurulum mesafesi (gazlı veya karma ocak)	65 cm
Kurulum	Duvara montaj, delme şablonu ile birlikte verilir
Güvenlik standartları	EN/IEC 60335-1, EN/IEC 60335-2-31 uyumlu
Kullanım	Ev tipi
Verilen aksesuarlar	Montaj vidaları, delme şablonu, kullanım kılavuzu
Yedek parçalar ve onarılabilirlik	Yağ ve karbon filtreler mevcut; LED lambalar profesyonel tarafından değiştirilebilir; satış sonrası servisle iletişime geçin
Tahliye bağlantı tipi	Bağlantı flanşı (çapı kanala göre ayarlanır)

Sık sorulan sorular - PRF0166938 ELICA

Elica PRF0166938 davlumbaz nasıl kurulur?

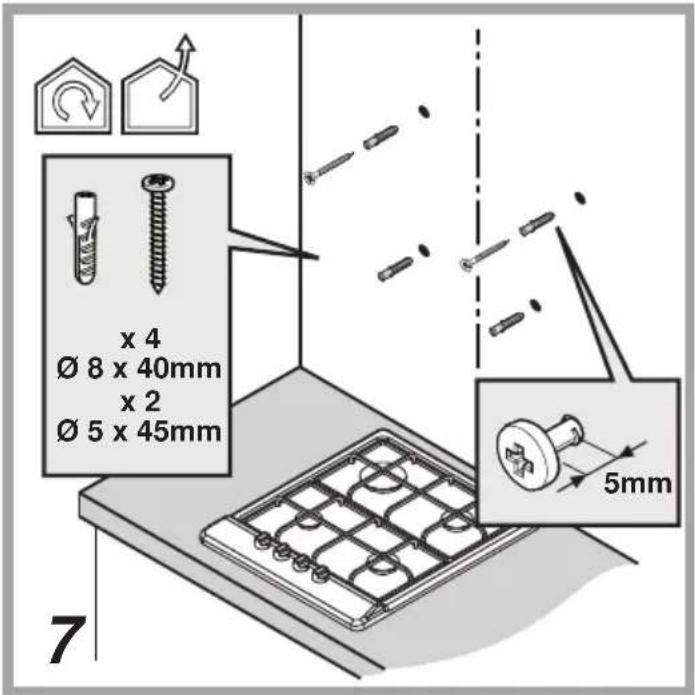

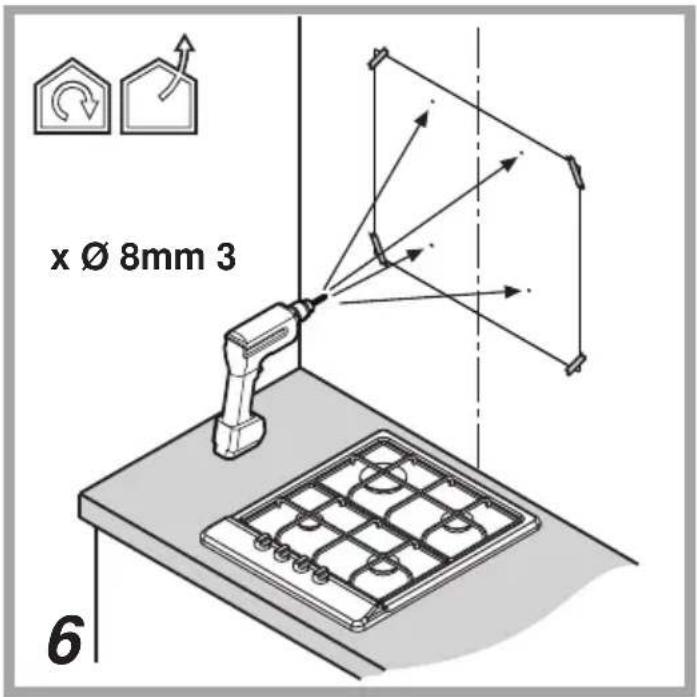

Verilen delme şablonunu takip ederek 6 delik (Ø 8 mm, derinlik 40 mm) açın. Davlumbaz desteğini ve tahliye kanalını sabitleyin. Ocak ile davlumbaz arasındaki minimum mesafeye uyulduğundan emin olun: elektrikli ocak için 45 cm, gazlı veya karma ocak için 65 cm.

Yağ filtresi nasıl temizlenir?

Metalik yağ filtresi ayda bir temizlenmelidir. Agresif olmayan bir deterjanla elde veya düşük sıcaklıkta kısa programda bulaşık makinesinde yıkayabilirsiniz. Sökmek için yaylı kolu çekin.

Karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yalnızca geri dönüşüm versiyonunda kullanılır. En fazla 4 ayda bir değiştirilmelidir, çünkü temizlenemez veya yenilenemez.

Filtre doygunluk göstergesi nasıl sıfırlanır?

Göstergeler yanıp söndüğünde (yağ filtresi için T1+T2, karbon filtre için T1+T3), 10 saniye içinde ilgili tuşlara basarak sıfırlayın. Sıfırlama işlemi için davlumbaz kapalı olmalıdır.

Davlumbazı filtresiz kullanabilir miyim?

Hayır, davlumbazı ızgara ve filtreler doğru şekilde takılmadan asla kullanmayın. Bu elektrik riskleri oluşturur ve cihaza zarar verebilir.

LED lambalar nasıl değiştirilir?

LED lambalar entegredir ve bir profesyonel tarafından değiştirilmelidir. Herhangi bir müdahale için Elica satış sonrası servisiyle iletişime geçin.

Davlumbaz filtreli versiyonda çalışabilir mi?

Evet, geri dönüşüm kullanımı için bir aktif karbon filtre (verilmez) takın ve tahliye kanalını çıkarın. Filtrelenmiş hava odaya geri verilir.

a ve b modelleri arasındaki fark nedir?

a modelinde bir booster (hızlandırılmış hız) işlevi ve tüm hızlardan erişilebilen bir zamanlayıcı bulunur. b modelinde booster yoktur ve zamanlayıcı yalnızca üçüncü hızda kullanılabilir. Modelinizi kılavuzdan kontrol edin.

Davlumbaz açılmazsa ne yapmalıyım?

Önce elektrik beslemesinin bağlı olduğunu ve sigortanın atmadığını kontrol edin. Filtrelerin doğru takıldığından emin olun. Sorun devam ederse satış sonrası servisle iletişime geçin.

Ses gücü seviyeleri nelerdir?

Bu kılavuzda ses seviyeleri belirtilmemiştir. Kesin bilgi için ürün teknik föyüne bakın veya üreticiyle iletişime geçin.

KULLANIM KILAVUZU PRF0166938 ELICA

TR Montaj ve kullanım talimatları

ZH 中文版 安装使用说明

AR

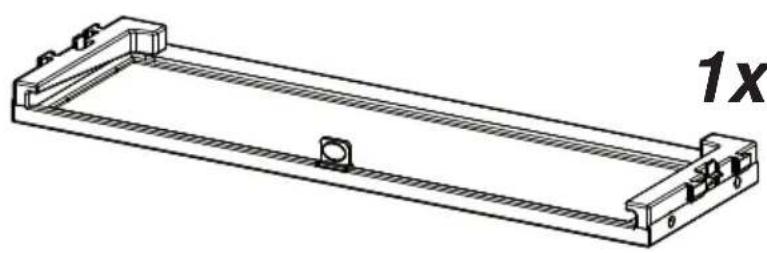

1x

1x

1x

2x

1x

6x

08mm

6x

05x45mm

2x

03,5x7mm

2x

(1)

(2)

2

3

11

12

13

(1)

(2)

(3)

18.1

19

Laikmacio negalima suaktyvinti tuomet, kai aktyvus booster.

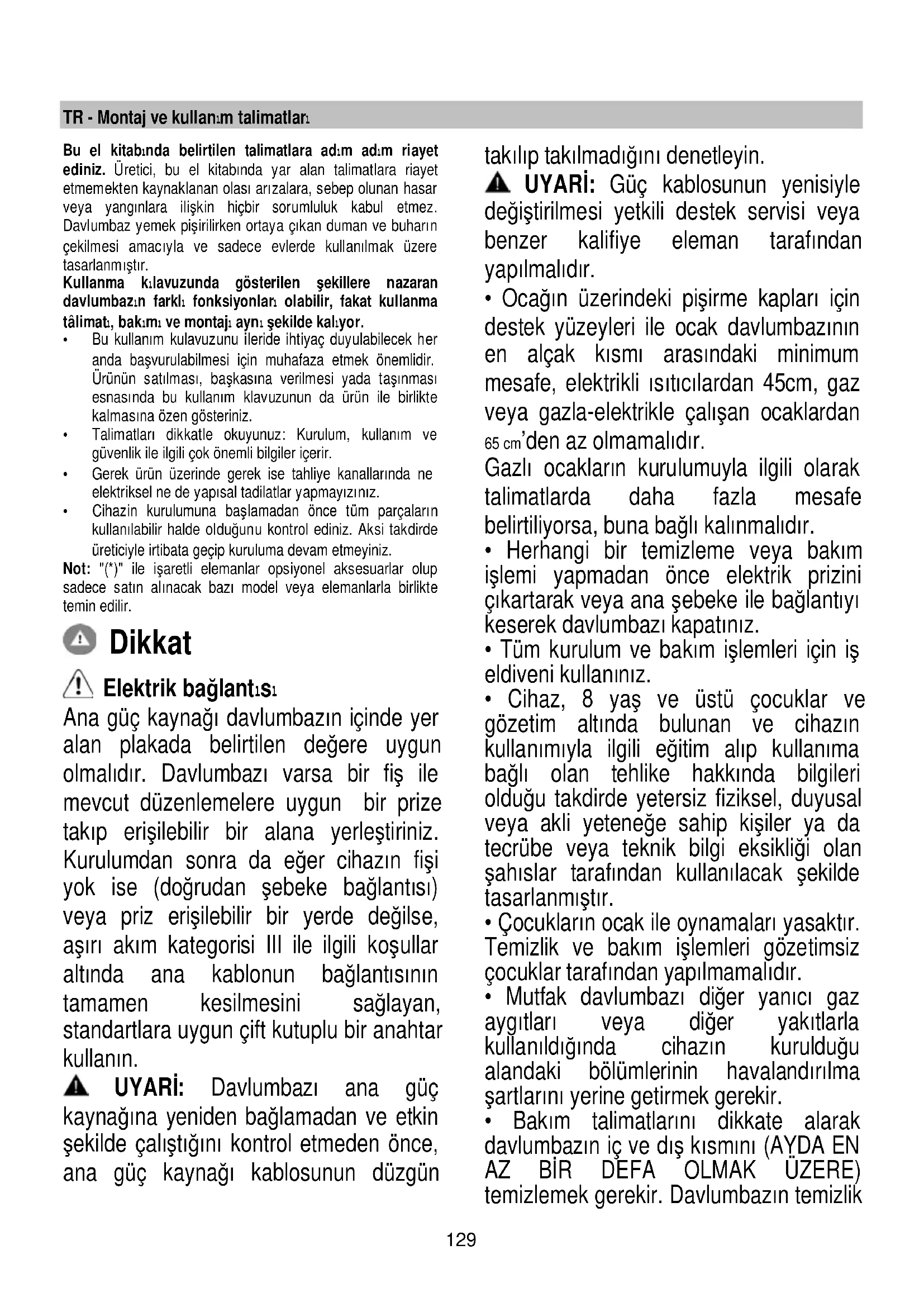

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yer alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın seçilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma talimatı, bakım ve montaj aynı şekilde kalıyor.

• Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her an başvurulabilmesi için muhafaza etmek önemlidir. Ürün satılması, başkasına verilmesi ya da taşınması esnasında bu kullanım kılavuzunun da ürün ile birlikte kalmasına özen gösteriniz.
• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
• Gerek ürün üzerinde gerekse tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayınız. Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyiniz.

Not: (^*) ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

! Elektrik bağlantısı

Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısını tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

UYARI: Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün

takılıp takılmadığını kontrol edin.

UYARI: Güç kablosunun yenilenmesi yetkili destek servisi veya benzer kalifiye eleman tarafından yapılmalıdır. - Ocak üzerindeki pişirme kapları, destek yüzeyleri ile ocak davlumbazın alt kısmı arasındaki minimum mesafe, elektrikli ocaklardan 45cm, gaz veya gazla-elektrikle çalışan ocaklardan 65cm'den az olmamalıdır. Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır. Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik prizini çıkartarak veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız. - Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız. Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma uygun olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da deneyim veya teknik bilgi eksikliği olan kişiler tarafından kullanılacak şekilde tasarlanmıştır. - Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır. - Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerin havalandırılma şartlarını yerine getirmek gerekir. Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik

ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir.

Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır. - Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız.

Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır.

UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

• Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.
• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır.

DİKKAT! Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtının yerleştirilmemesi elektriksel tehlikelere neden olabilir.

• Elektrik çarpma risklerini önlemek için davlumbaz ampulünü doğru şekilde yerleştirmeden cihazı kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.

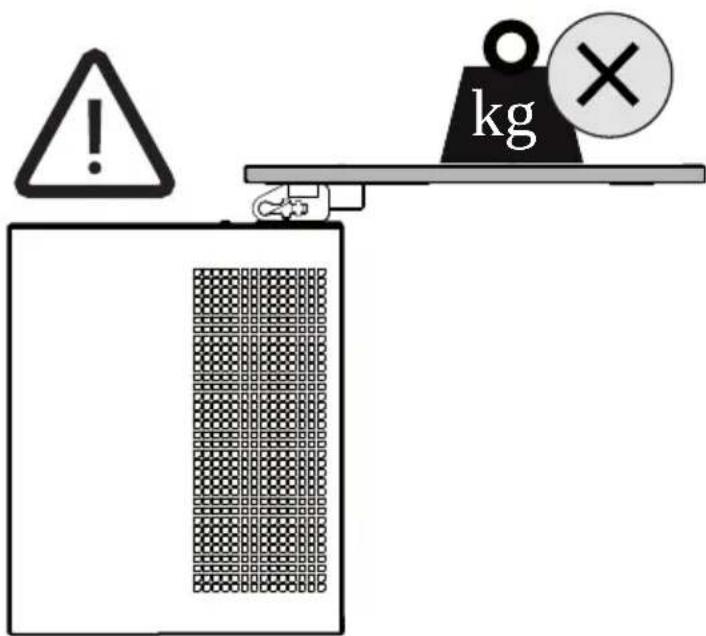

• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan DOĞRU uzunluktaki vidayı kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

DİKKAT! Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

• Davlumbaz en fazla 6 pişirme bölmeli ocaklar için onaylanmıştır.

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile birlikte verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak görülmemesi

gerektiğine işaret eder. Cihaz, bu tip elektrik ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutlar içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa artırınız ve takviye hızı(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız.

Kullanım

Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

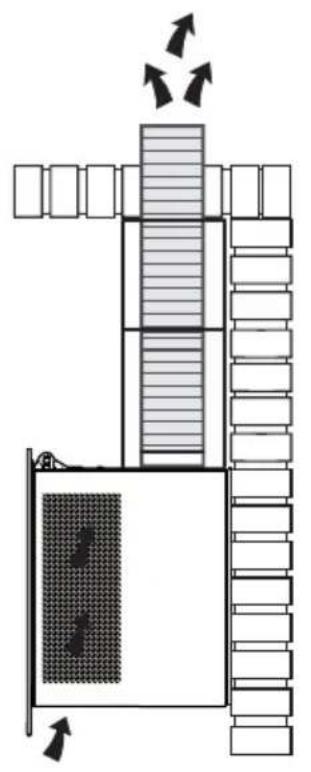

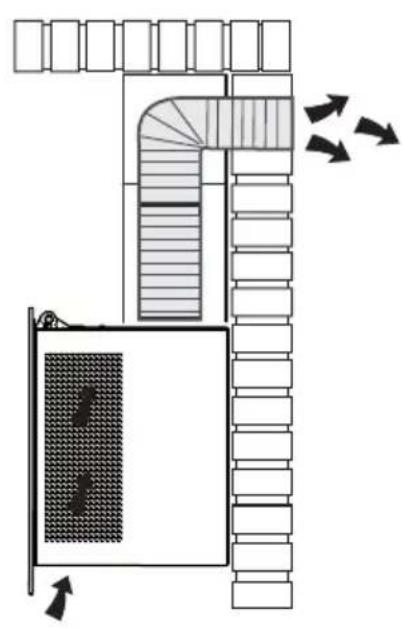

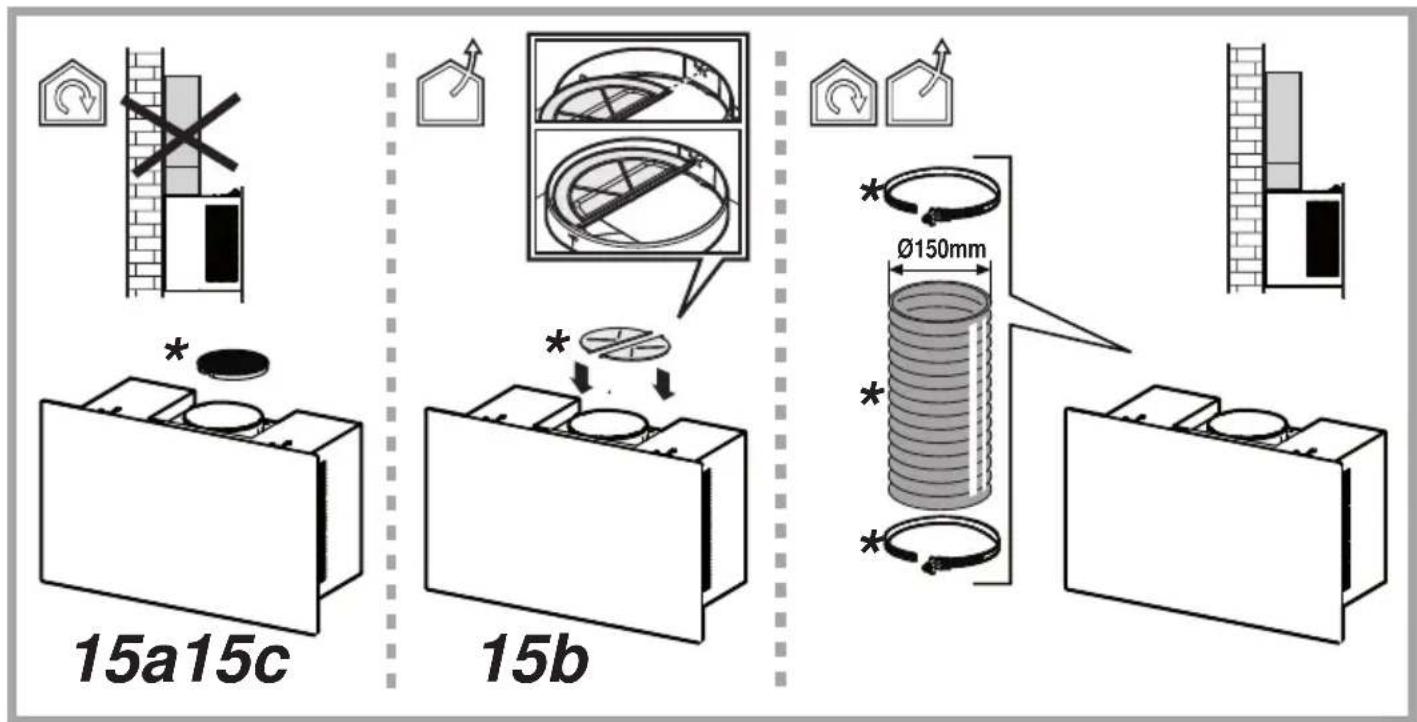

Aspire eden versiyon

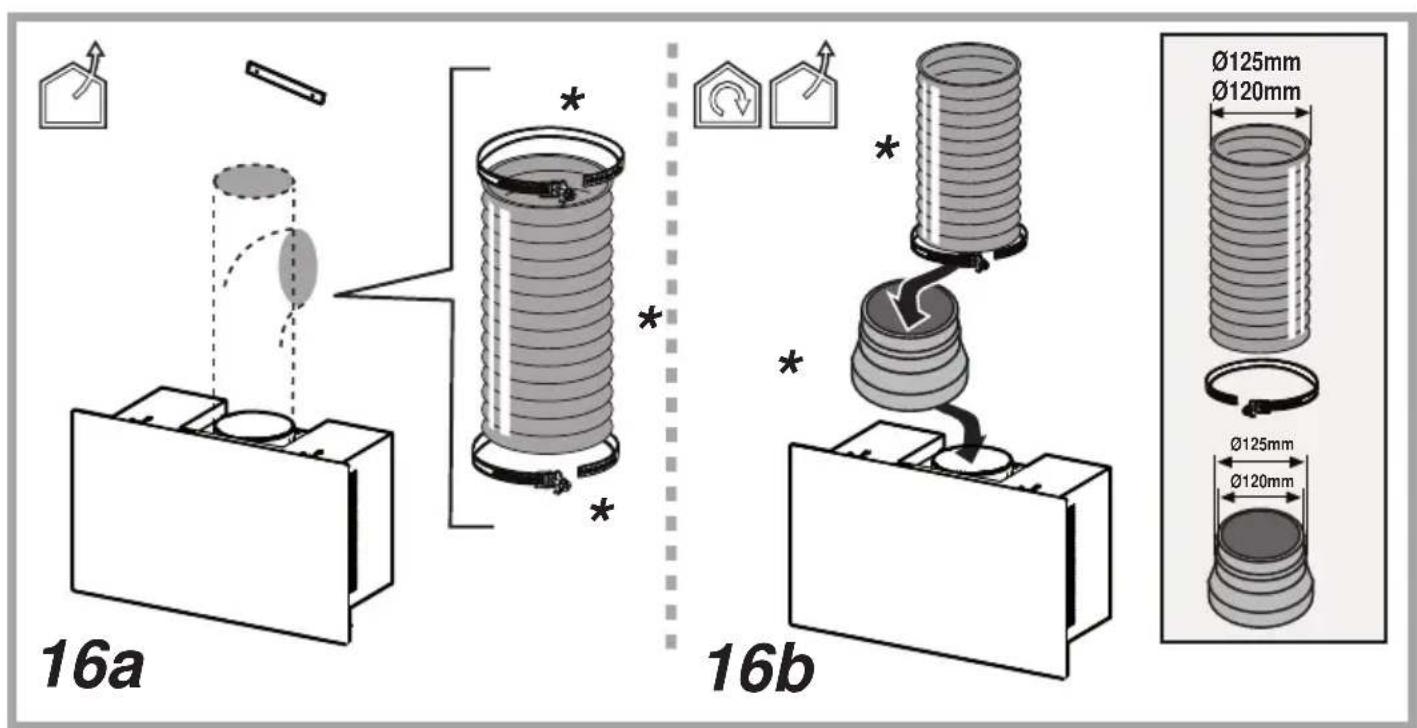

Yemek buharları, bağlantı flanşına sabitlenmiş bir tahliye borusu sayesinde dışarı atılır.

UYARI:

Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.

Tahliye borusunun çapı, bağlantı halkasının çapına eşit olmalıdır.

UYARI:

Eğer davlumbazın karbon filtreleri var ise bunlar çıkarılmalıdır.

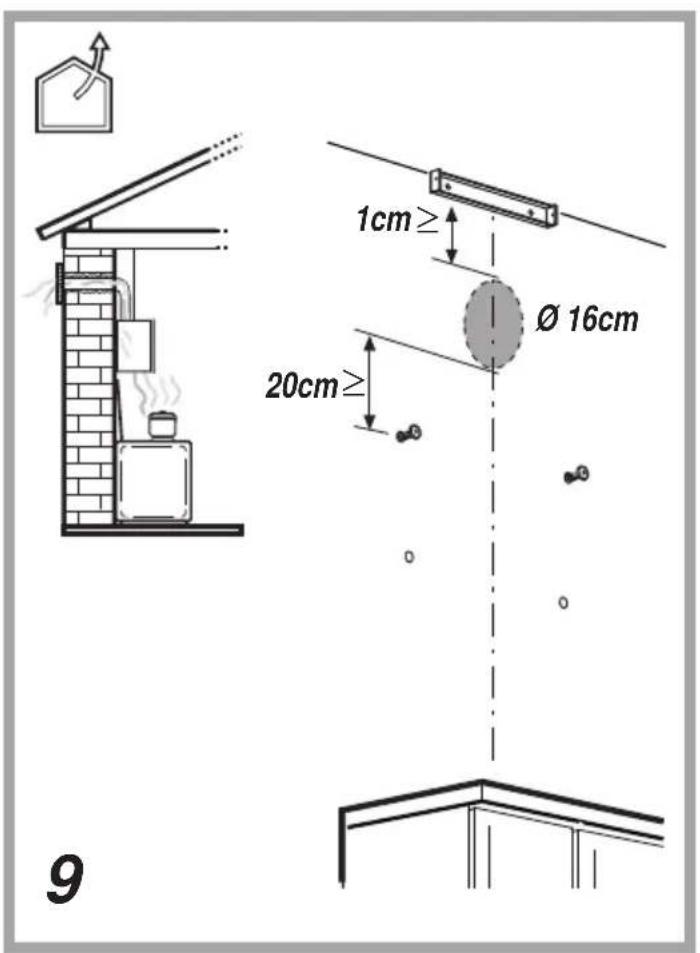

Davlumbazı duvardaki çıkış borularına ve ağızlarına bağlayınız.

Çapı, hava çıkışıyla aynı olmalıdır (bağlantı halkası).

Boruların ve duvardaki az çapı çıkış borularının emme gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde artırır.

Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.

! Mümkün olan en kısa boyda tahliye borusu kullanın

! En az sayıda dirseğe sahip boru kullanın (Maksimum dirsek açısı: 90°)

! Borunun kesitinin (genişliğinin) ani olarak değişmesinden kaçının.

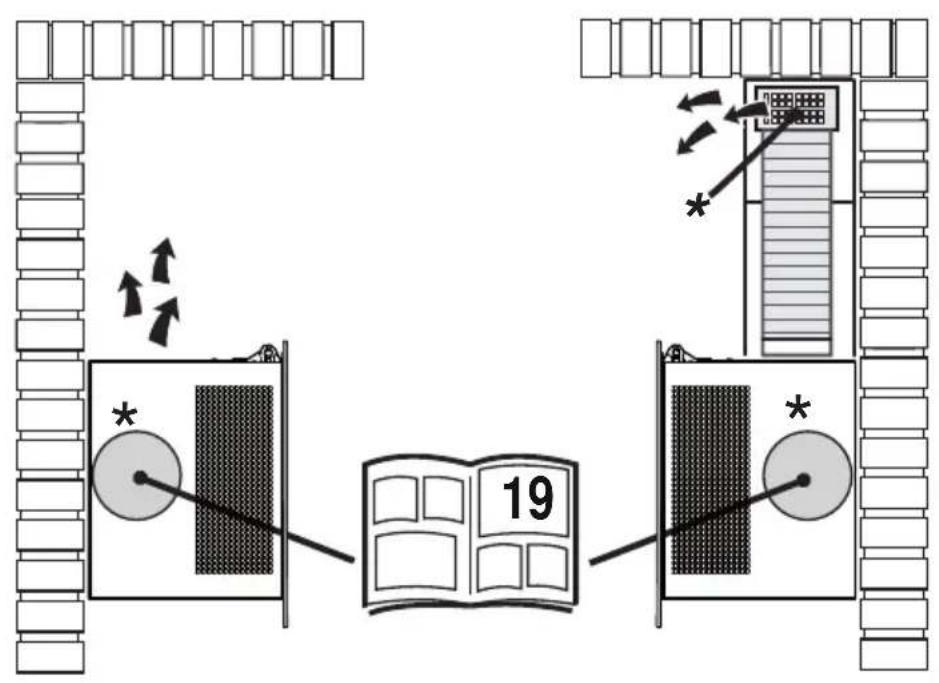

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokusundan ve yağından arındırılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.

Kurulum

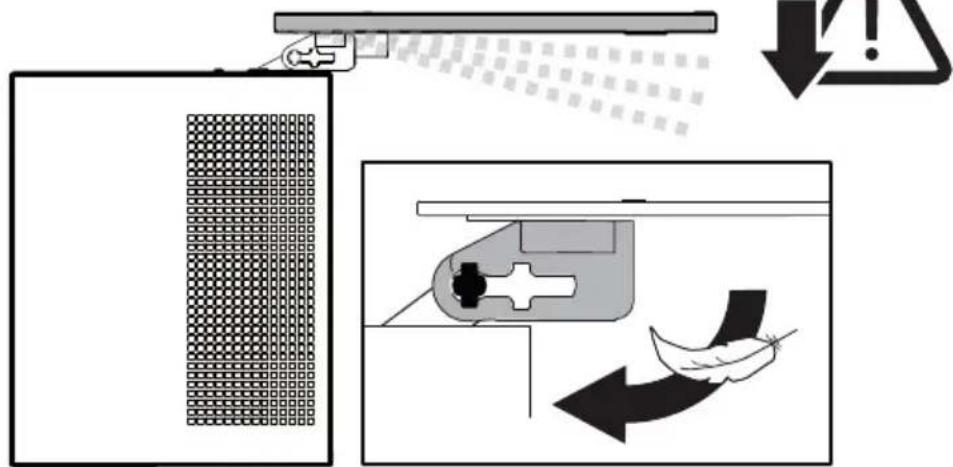

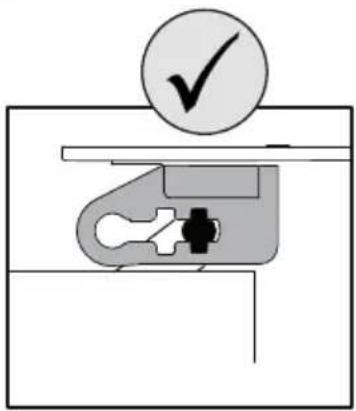

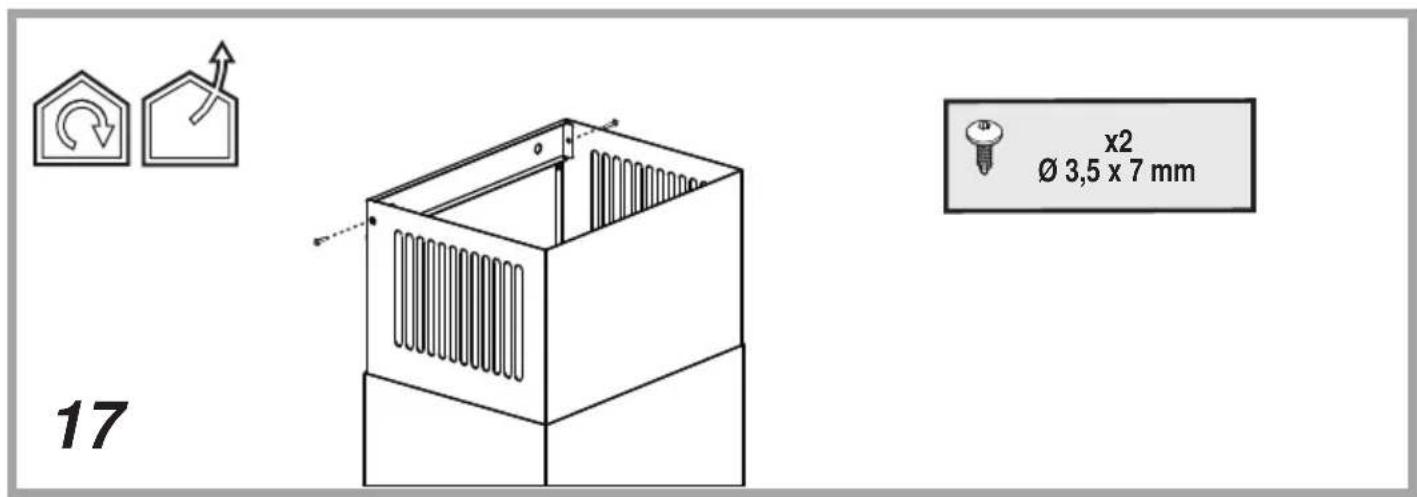

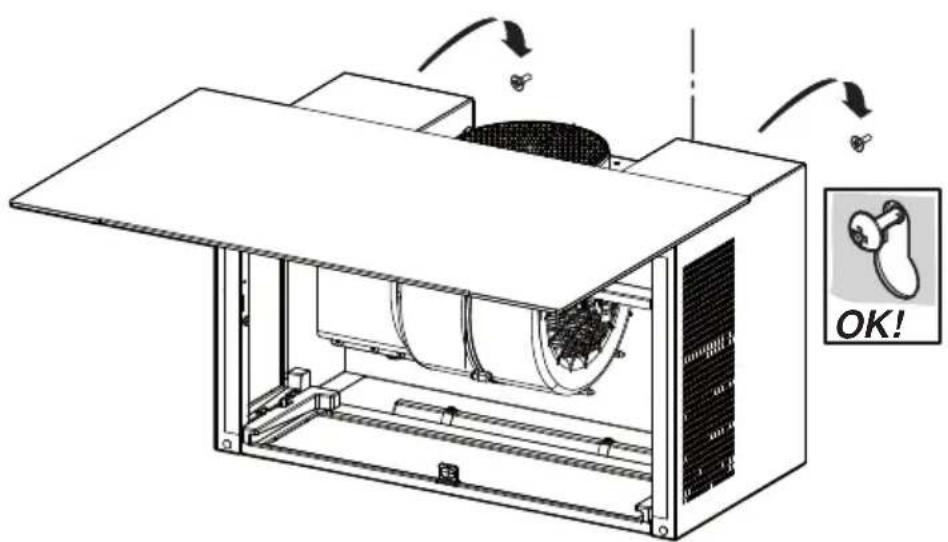

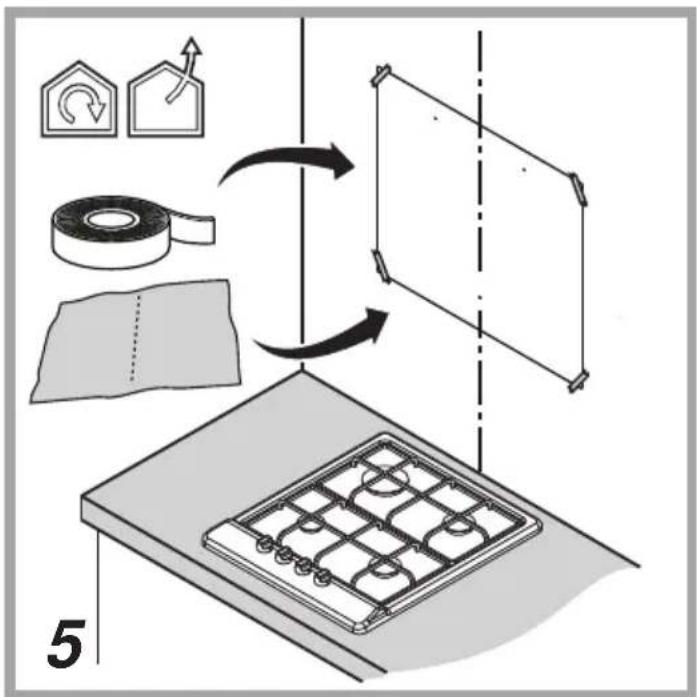

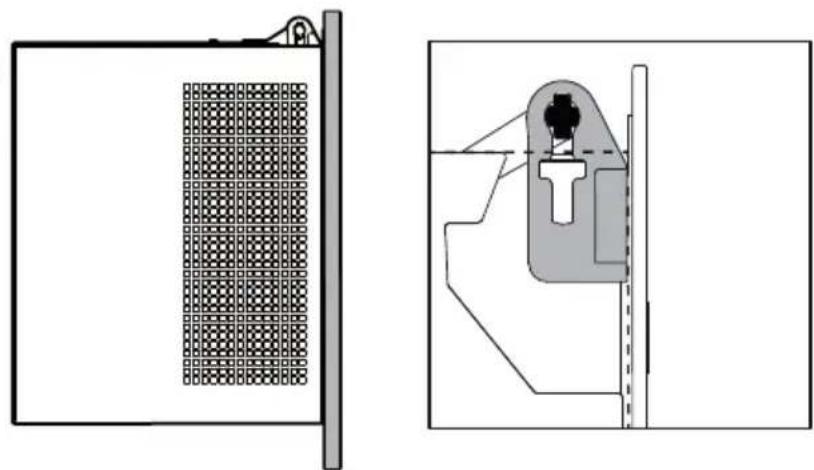

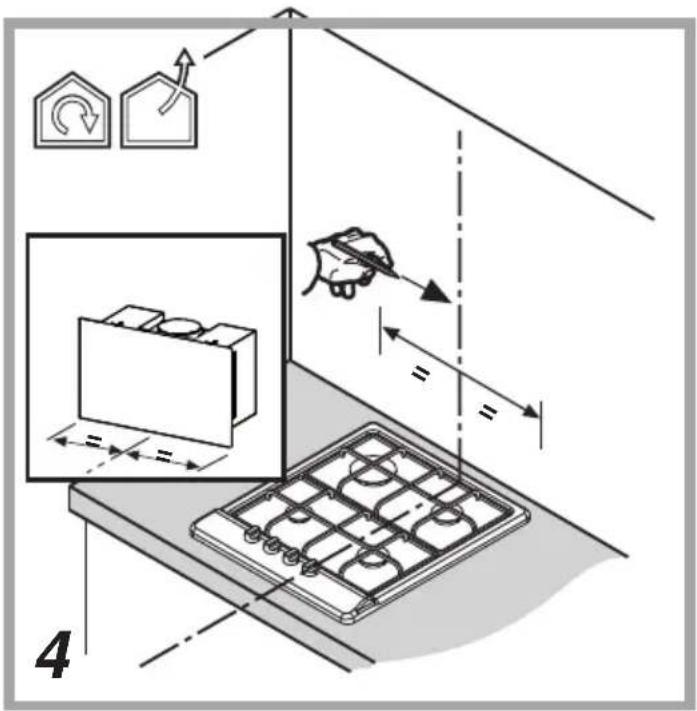

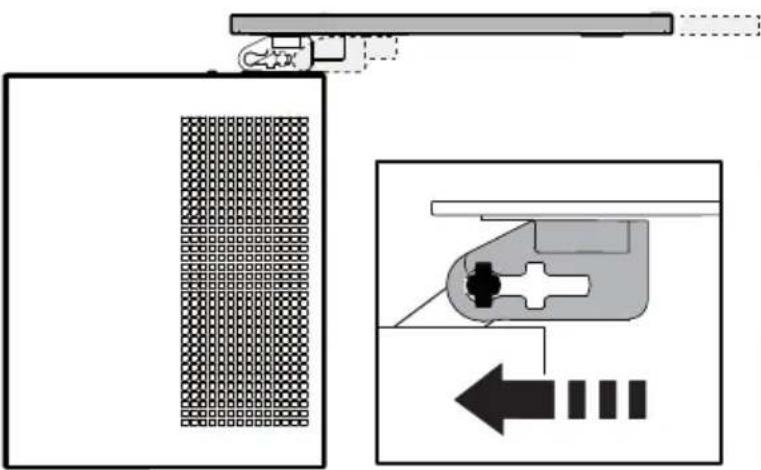

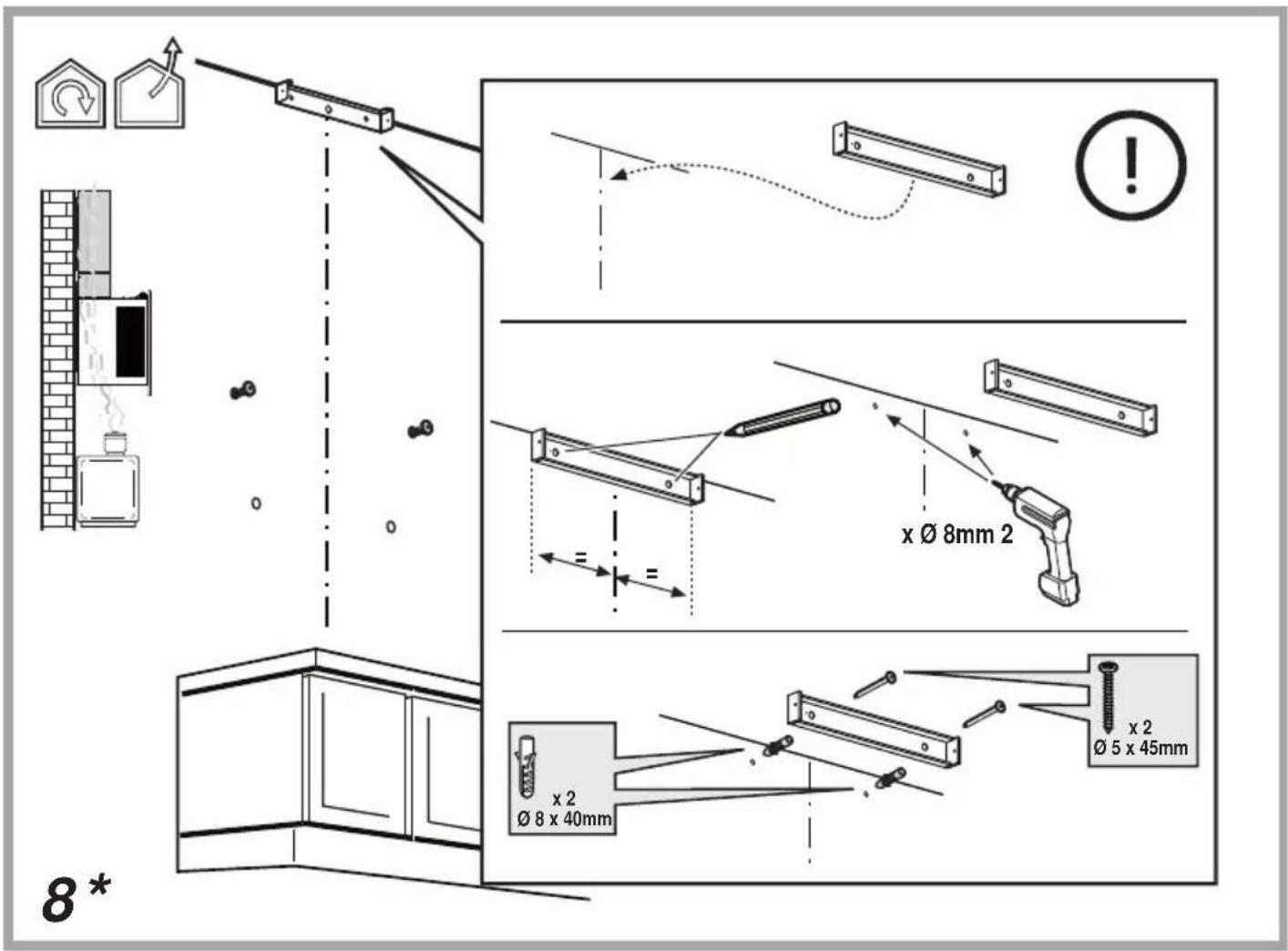

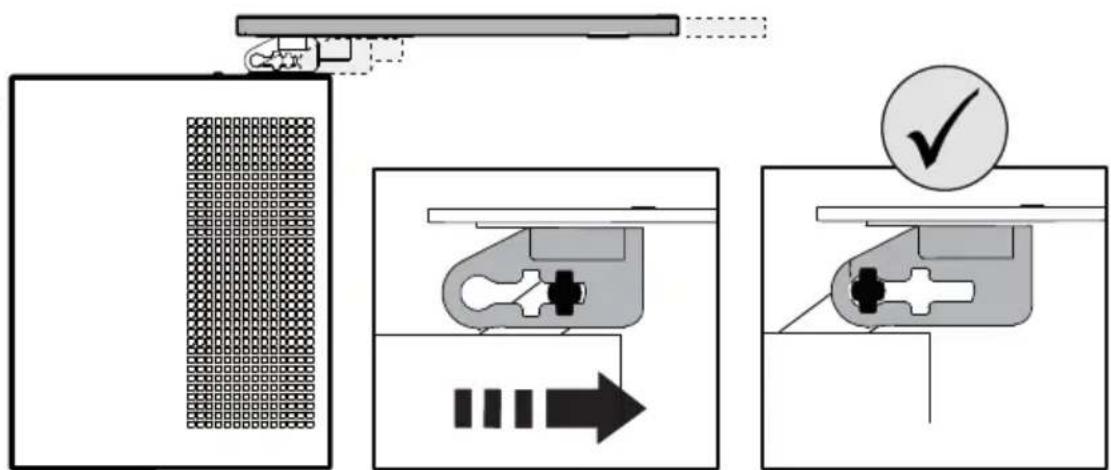

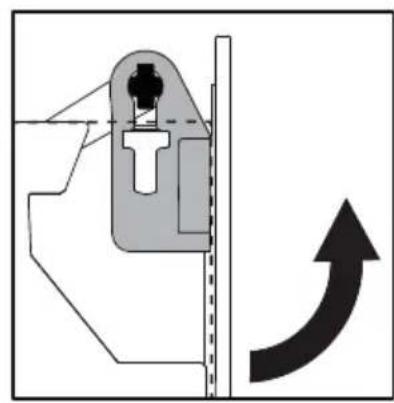

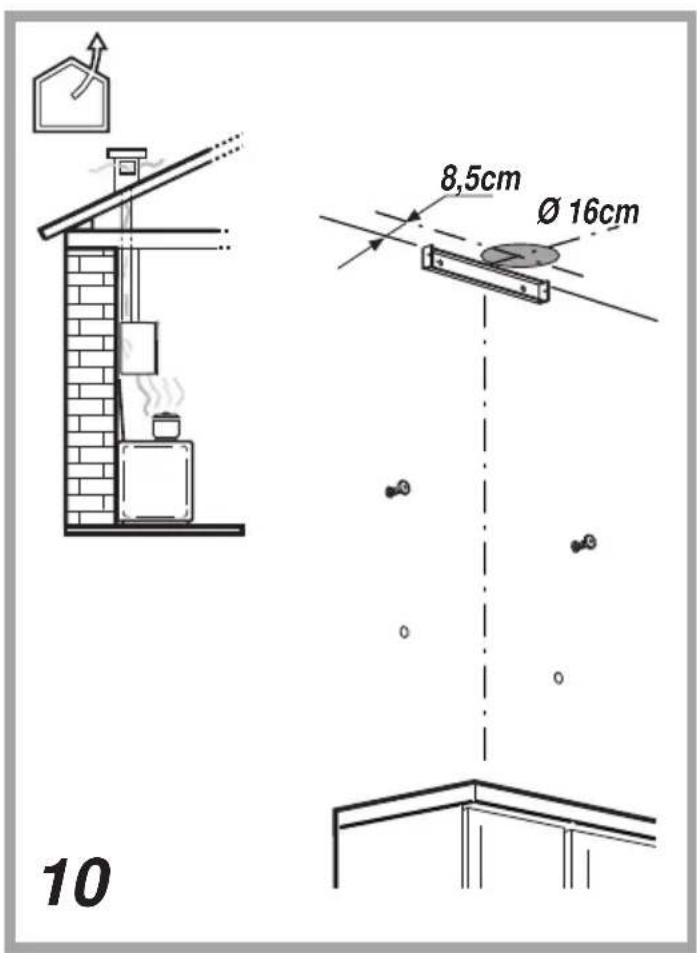

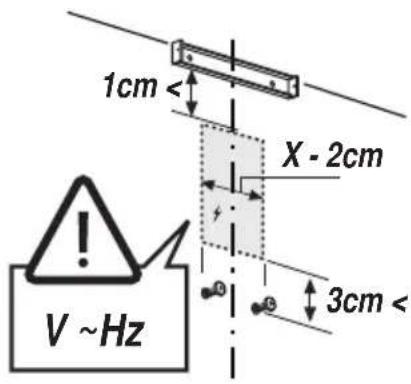

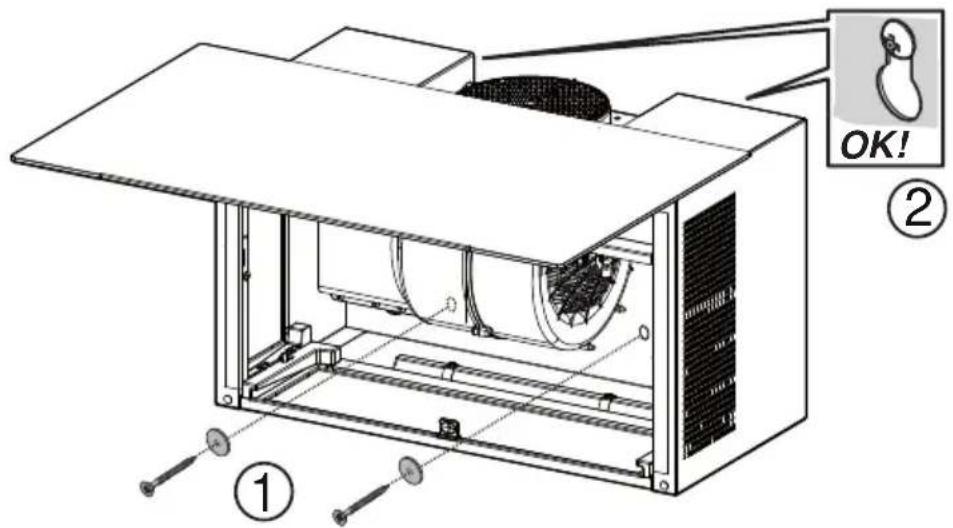

Davlumbazı ve baca destek kolunu yerleştirmek için, montaj şemalarında gösterildiği gibi, şablonda belirtilen yerlere 6 delik açınız (Ø 8 mm derinlik 40 mm).

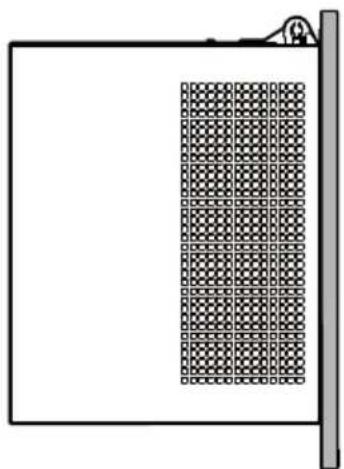

Montajı tamamladıktan sonra davlumbaz ile bacanın aynı seviyede olduğunu kontrol ediniz.

Montaj

Montaja başlamadan önce:

• Satın alınan ürünün seçilen montaj alanı için uygun boyutta olup olmadığını kontrol edin.
• Varsa aktif karbon filtresini çıkarınız (ilgili paragrafa bakınız). Bu filtreler sadece davlumbazı filtreli model olarak kullanmak isterseniz monte edilecektir. (Nakliye açısından) davlumbazın içinde askı malzemelerinin (örn. vida paketi, garanti kartı vs) bulunup bulunmadığını kontrol ederek bunları çıkarın ve ayrı bir yerde muhafaza edin.

Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak güçte olmalıdır. Cihazı fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte ediniz.

Çalıştırma

A Modeli

I	II	III>	L
T1	T2	T3	T4	T5
B Modeli
I	II	III	L
T1	T2	T3	T4	T5

Birinci hız (T1)

Birinci hızı etkinleştirmek için T1 öğesine basın. Fonksiyon etkinleştirildiğinde, LED lamba sabit olarak yanar. Davlumbazı kapatmak için T1 öğesine yeniden basın.

İkinci hız (T2)

İkinci hızı etkinleştirmek için T2 öğesine basın. Fonksiyon etkinleştirildiğinde, LED lamba sabit olarak yanar. Davlumbazı kapatmak için T2 öğesine yeniden basın.

Yalnızca A Modelinde üçüncü hız ve BOOSTER (TAKVIYE) (T3)

Davlumbaz devre dışı veya birinci ya da ikinci hız etkinken, üçüncü hızı T3 öğesine basarak etkinleştirebilirsiniz; bu durumda LED lamba sabit olarak yanar.

T3 öğesine bir kez daha basarsanız, Booster özelliği devreye girer. Booster özelliğini yalnızca üçüncü hız etkinken açabilirsiniz. Booster özelliği açıkken T3 LED lambası yanıp söner. Booster özelliği çalışır durumdayken T1 veya T2 hız düğmelerinden dilediğinize basarak birinci veya ikinci hıza geçiş yapabilirsiniz; bu durumda Booster özelliği kapatılır ve seçilen hız etkinleştirilir.

Booster özelliği açıkken davlumbazı kapatmak için T3 öğesine yeniden basın.

5' sonra Booster özelliği kendiliğinden kapanır ve üçüncü hız otomatik olarak etkinleşir.

Yalnızca B Modelinde üçüncü hız (T3)

İkinci hızı etkinleştirmek için T3 öğesine basın. Fonksiyon etkinleştirildiğinde, LED lamba sabit olarak yanar. Davlumbazı kapatmak için T3 öğesine yeniden basın.

Timer (Sayacı) (T4)

Birinci, ikinci ya da üçüncü hız etkinleştirildiğinde Timer devreye sokulabilir. Bu özellik etkinleştirildiğinde hem Timer LED lambası (T4), hem de daha önce seçilen hızın lambası (T1/T2/T3) sabit olarak yanar.

Timer süresi seçilen hıza bağlıdır:

Birinci hız T1 = süre 20'

İkinci hız T2 = süre 15'.

Üçüncü hız: T3 = süre 10'.

Bir hız zaman ayarlıyken T4 öğesine basarak veya etkin olmayan diğer iki hızdan birini seçerek Timer özelliğini devre dışı bırakabilirsiniz. Davlumbazı kapatmak için daha önce zaman ayarı uygulanan hıza yeniden basın.

NOT: yalnızca A modeli

Booster özelliği etkinken Timer devreye sokulamaz. Süre dolduğunda davlumbaz kapanır. Bir hız zaman ayarlıyken istediğiniz bir hız düğmesine basarak başka bir hıza geçiş yapabilirsiniz ancak bu işlem Timer özelliğini kapatacaktır.

Işık (T5)

T5 tuşuna basarak ışığı dilediğiniz zaman açabilirsiniz. Fonksiyon etkinleştirildiğinde, LED lamba sabit olarak yanar.

Filtre ayarı:

Filtre göstergelerini yalnızca davlumbaz kapalıyken açıp kapatabilirsiniz.

Yapılandırma menüsüne girmek için T2+T3 tuşlarına uzun süreli basın; menüye girildiğinde T1 yanıp sönmeye başlar. Önceden tanımlı ayar aşağıdaki gibidir:

Yağ filtresi göstergesi (T2) yanar, dolayısıyla etkindir. - Koku filtresi göstergesi (T3) söner, dolayısıyla etkin değildir.

T2 yağ filtresi göstergesini etkinleştirir/devre dışı bırakır. T3 koku filtresi göstergesini etkinleştirir/devre dışı bırakır. Menüden çıkmak için T1 tuşuna uzun süreli basın veya 10" bekleyin.

Filtrenin sıfırlanması

Davlumbaz filtrelerin bakımı yapılması gereken düzenli aralıkları bildirir:

- Yağ filtresi için 40 saatte bir. - Koku filtresi için 160 saatte bir.

Bu durumda davlumbaz kapalıyken kullanıcı herhangi bir düğmeye dokunduğunda, arayüz 10" boyunca iki tip ihtiyacı bildirecektir:

• T1+T2 yanıp sönüyorsa: Yağ filtresi bakımı. T1+T3 yanıp sönüyorsa: Koku filtresi bakımı.

10" süresince T1+T2 tuşlarına basarak yağ filtresini ve T1+T3 tuşlarına basarak koku filtresini sıfırlayabilirsiniz. Sıfırlama işlemi tamamlandığında düğme bileşimleri iki kez hızlı hızlı yanıp söner. Arayüz her zamanki gibi çalışacaktır. Dikkat:

10" süresince davlumbaz normal çalışır ancak hız düğmeleriyle görsel geri bildirim verilmez. 10" süresince hiçbir işlem yapılmazsa, LED lambalar yanıp sönmeyi bırakır ve görsel geri bildirimler normale döner.

Bakım

Temizleme

SADECE ılık suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtresi

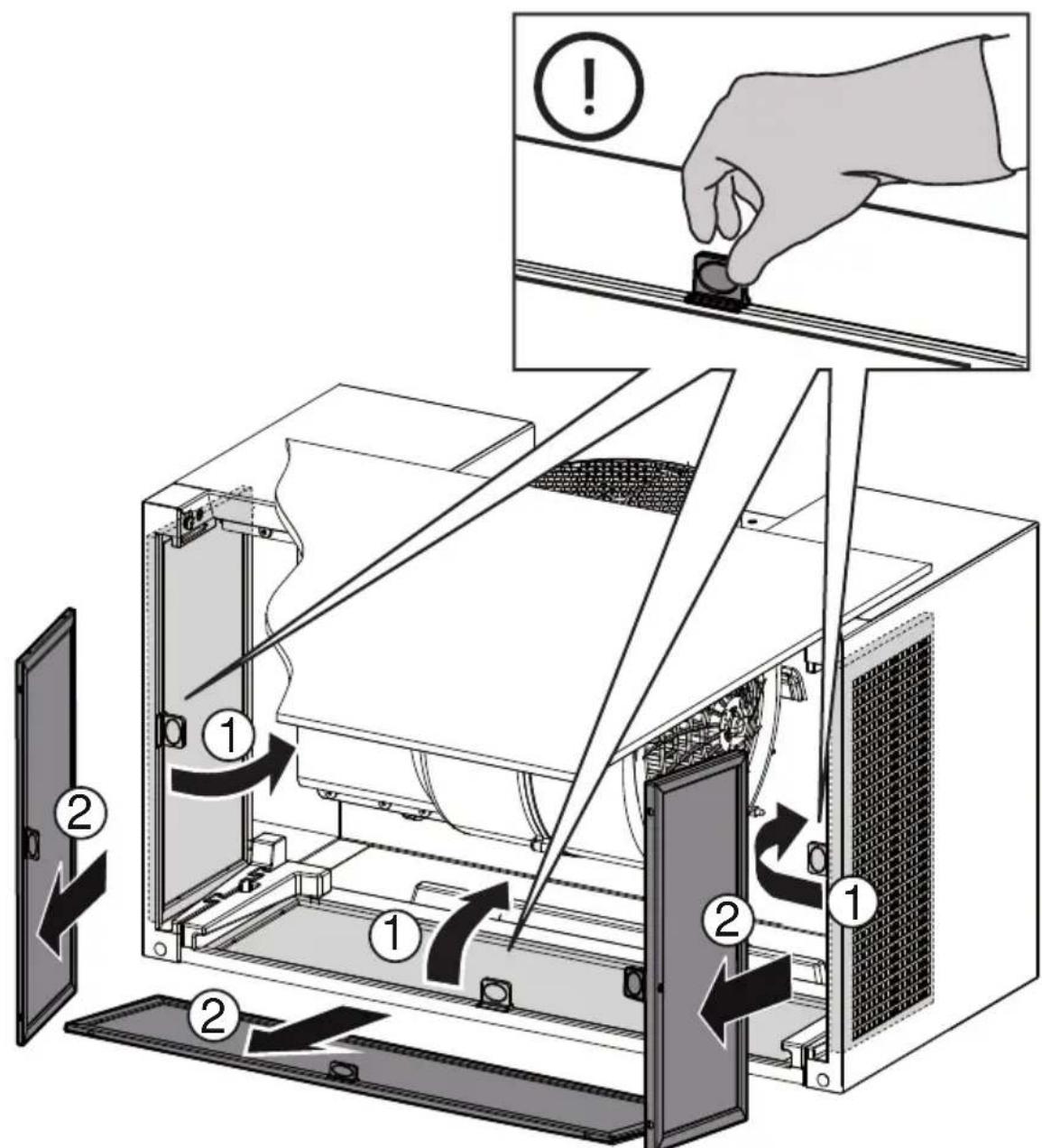

Şekil 18

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

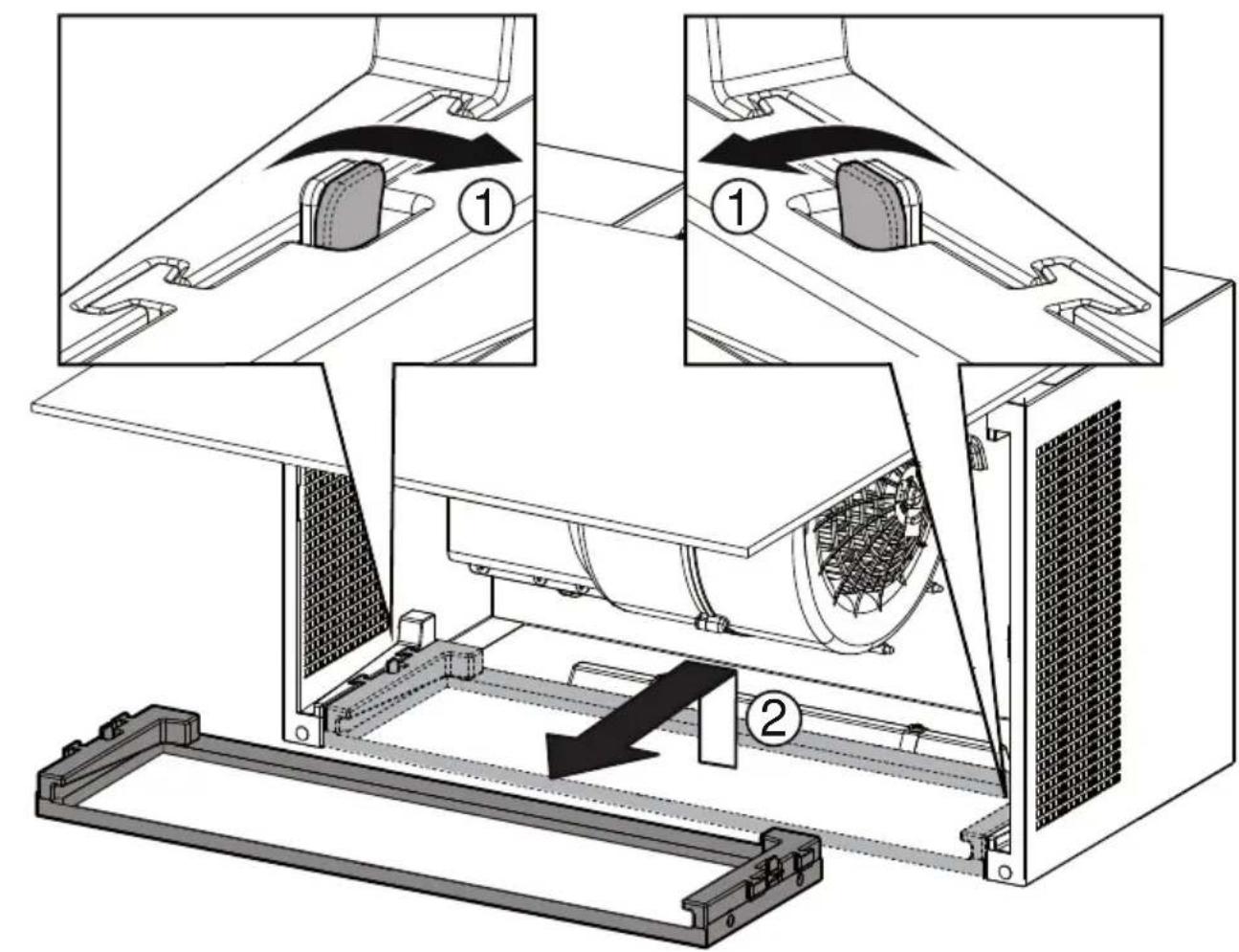

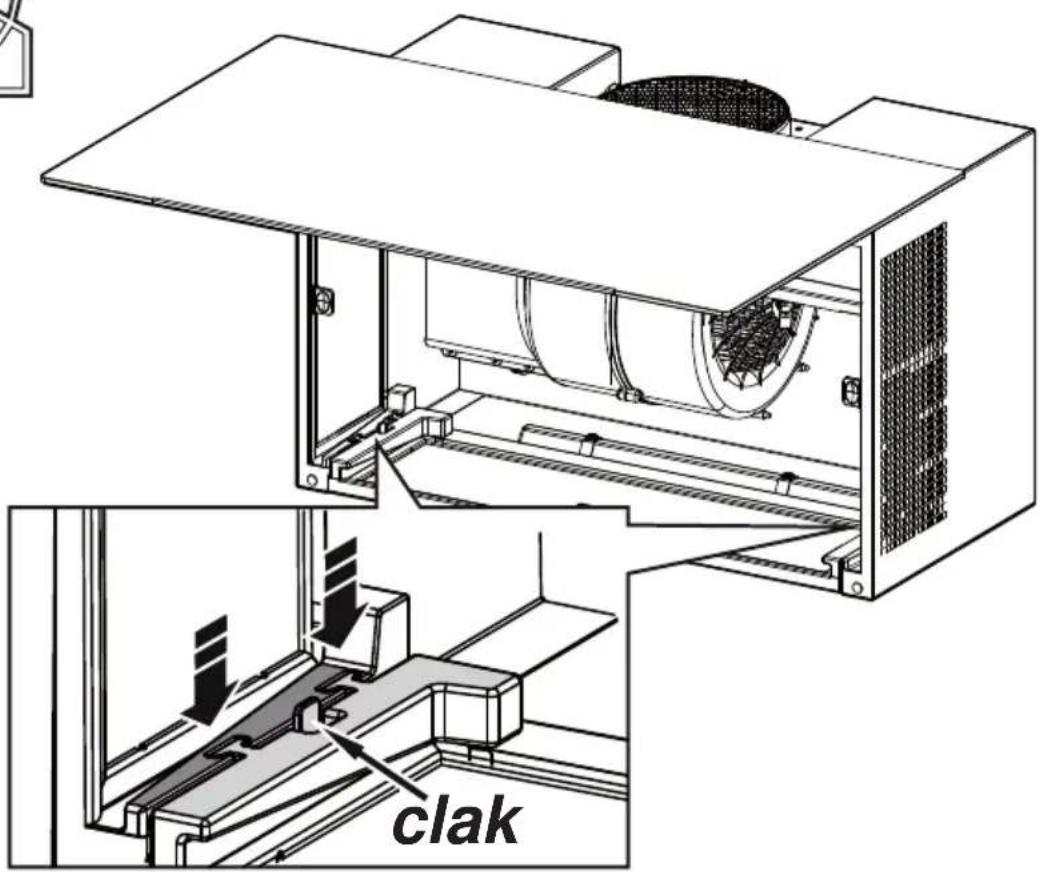

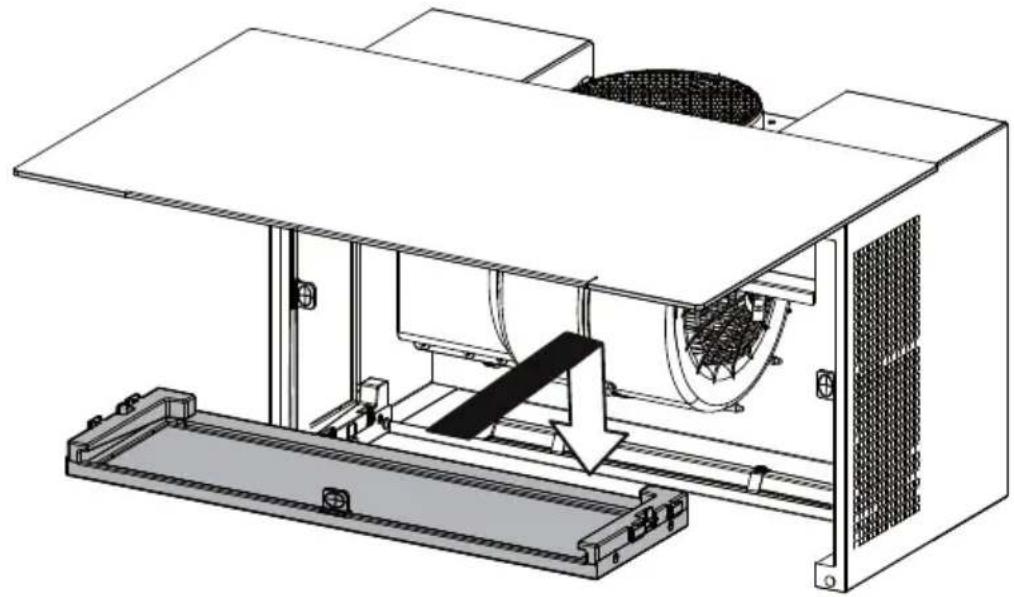

Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Kömür filtresi (yalnızca filtreli modellerde) Şekil 19

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.

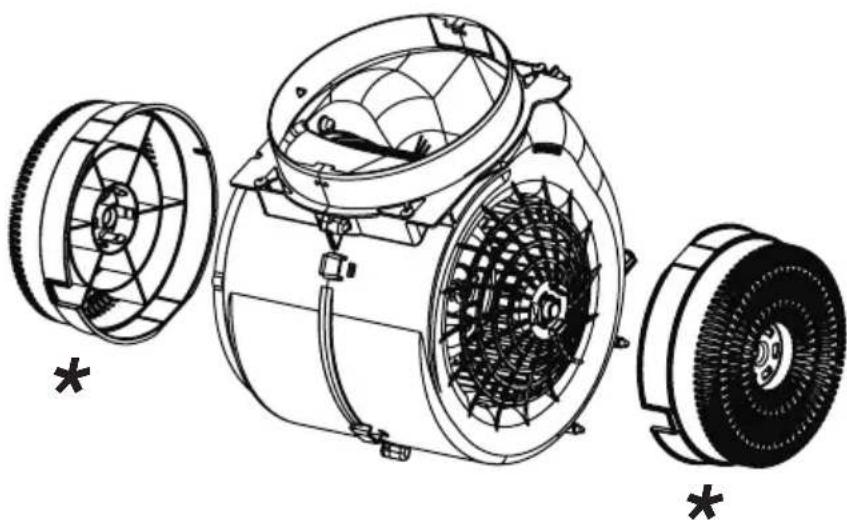

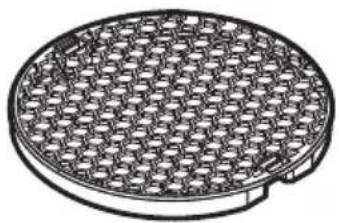

Sirküler karbonlu filtre

Motor pervanesinin koruma kafeslerinin yanlarına bir adet yerleştiriniz, daha sonra parçayı saat yönünde çeviriniz.

Demontaj için parçayı saat yönünün tersine çeviriniz.

Lambaları değiştirme

Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine sahiptir.

LED'ler ideal bir aydınlatma sağlar ve normal lambalara göre 10 kat daha uzun kullanım ömrü ve %90 enerji tasarrufu sunar.

Bunların yenileriyle değiştirilmesi için teknik servise başvurunuz.
