Tuotemerkki	Elica
Malli	PRF0166938
Tuotetyyppi	Liesituuletin
Käyttöversio	Poisto (ulospuhallus) tai kiertoilma (aktiivihiilisuodattimella)
Nopeuksien lukumäärä	3 nopeutta + tehostus
Ohjaus	Painikkeet LED-merkkivaloilla
Valaistus	Sisäänrakennettu LED
Rasvasuodatin	Metallinen, konepesun tai käsinpesun kestävä
Aktiivihiilisuodatin	Valinnainen, kiertoilma-versiota varten; vaihda 4 kuukauden välein
Suodattimen kyllästymishälytys	Kyllä: rasvasuodatin 40 h välein, aktiivihiilisuodatin 160 h välein
Ajastin	Kyllä, ohjelmoitava (20/15/10 min nopeudesta riippuen)
Sähkönsyöttö	220-240 V ~ 50/60 Hz
Vähimmäisasennusetäisyys (sähköliesi)	45 cm
Vähimmäisasennusetäisyys (kaasu- tai yhdistelmäliesi)	65 cm
Asennus	Seinäasennus, porausmalli mukana
Turvallisuusstandardit	Vaatimustenmukainen EN/IEC 60335-1, EN/IEC 60335-2-31
Käyttö	Kotitalouskäyttö
Mukana tulevat varusteet	Kiinnitysruuvit, porausmalli, käyttöohje
Varaosat ja korjattavuus	Rasvasuodatin ja aktiivihiilisuodatin saatavilla; LED-lamput ammattilaisen vaihdettavissa; ota yhteys huoltopalveluun
Poistoliitännän tyyppi	Liitoslaipat (halkaisija sovitettava kanavaan)

Usein kysytyt kysymykset - PRF0166938 ELICA

Kuinka Elica PRF0166938 liesituuletin asennetaan?

Noudata mukana toimitettua porausmallia porataksesi 6 reikää (Ø 8 mm, syvyys 40 mm). Kiinnitä liesituulettimen tuki ja poistokanava. Varmista, että minimietäisyys liesituulettimen ja keittotason välillä täyttyy: 45 cm sähköliedelle, 65 cm kaasu- tai yhdistelmäliedelle.

Kuinka rasvasuodatin puhdistetaan?

Metallinen rasvasuodatin on puhdistettava kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa lyhyellä ohjelmalla. Vedä jousikahvasta irrottaaksesi suodattimen.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatinta käytetään vain kiertoilma-versiossa. Se on vaihdettava viimeistään 4 kuukauden välein, koska sitä ei voi puhdistaa tai uudistaa.

Kuinka suodattimen kyllästymishälytys nollataan?

Kun merkkivalot vilkkuvat (T1+T2 rasvasuodattimelle, T1+T3 aktiivihiilisuodattimelle), paina vastaavia painikkeita 10 sekunnin kuluessa nollataksesi. Liesituulettimen on oltava pois päältä nollausta varten.

Voinko käyttää liesituuletinta ilman suodatinta?

Ei, älä koskaan käytä liesituuletinta ilman ritilää ja suodattimia asianmukaisesti asennettuna. Tämä aiheuttaa sähköriskejä ja voi vahingoittaa laitetta.

Kuinka LED-lamput vaihdetaan?

LED-lamput ovat sisäänrakennettuja ja ne on vaihdettava ammattilaisen toimesta. Ota yhteys Elican huoltopalveluun toimenpiteitä varten.

Voiko liesituuletin toimia kiertoilma-versiossa?

Kyllä, kiertoilma-käyttöä varten asenna aktiivihiilisuodatin (ei mukana) ja poista kaikki poistokanavat. Suodatettu ilma palautetaan huoneeseen.

Mitä eroa on malleilla a ja b?

Mallissa a on tehostustoiminto (nopeutettu nopeus) ja ajastin käytettävissä kaikilla nopeuksilla. Mallissa b ei ole tehostusta ja ajastin on rajoitettu kolmanteen nopeuteen. Tarkista mallisi käyttöohjeesta.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista ensin, että sähköjohto on kytketty ja että katkaisija ei ole lauennut. Varmista, että suodattimet on asennettu oikein. Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Mitkä ovat äänitehotasot?

Äänitasoja ei ole määritelty tässä käyttöohjeessa. Tarkat tiedot saat tuotteen teknisestä tiedotteesta tai ottamalla yhteyttä valmistajaan.

KÄYTTÖOHJE PRF0166938 ELICA

FI Asennus- ja käyttöohjeet

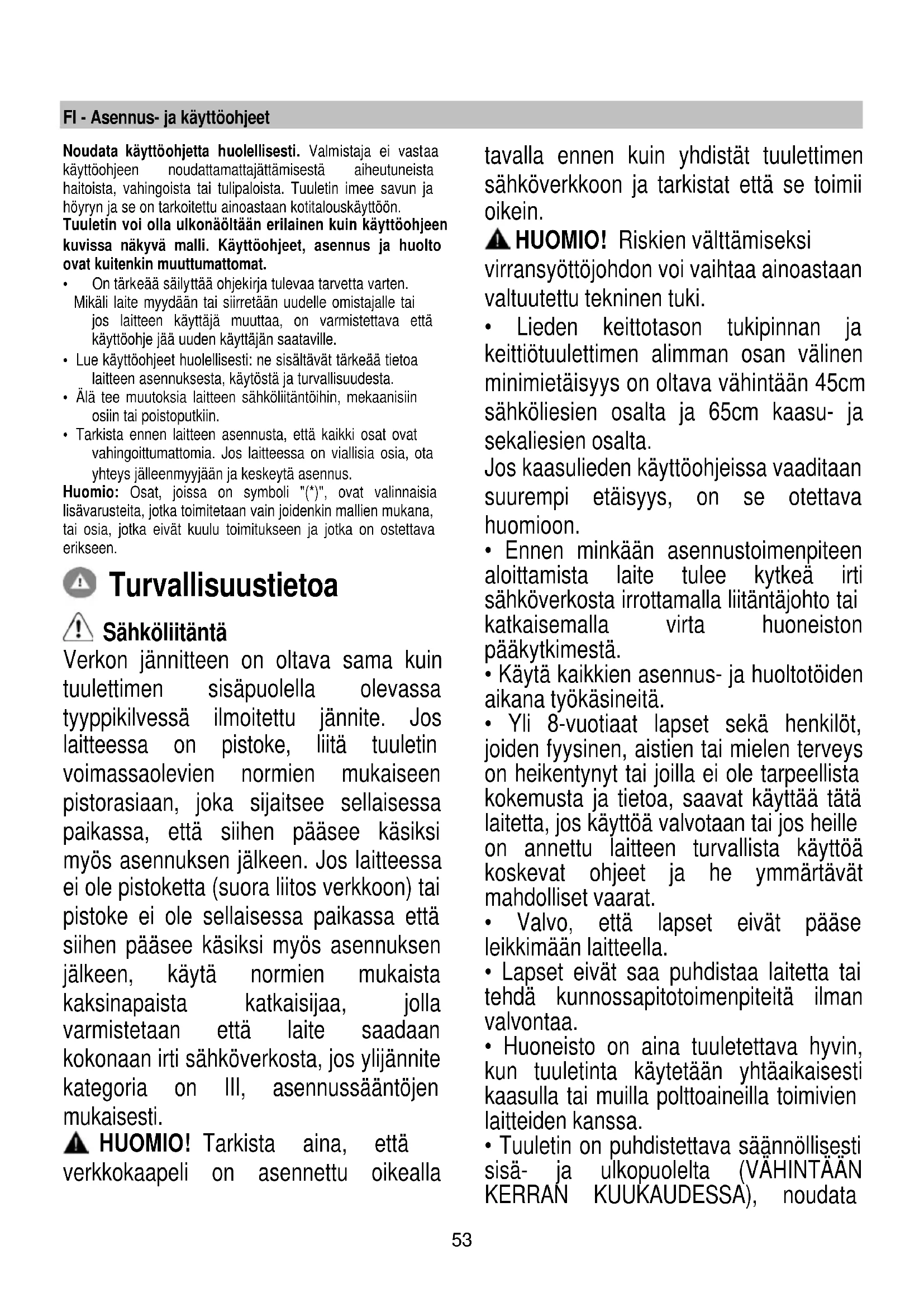

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje on uuden käyttäjän saatavilla. Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomio: Osat, joissa on symboli (^*) , ovat valinnaisia lisävarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivät kuulu toimitukseen ja jotka on ostettava erikseen.

Turvallisuustietoa

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassa olevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännitekategoria on III, asennussääntöjen mukaisesti.

HUOMIO! Tarkista aina, että verkkokaapeli on asennettu oikealla

tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

HUOMIO! Riskien välttämiseksi virransyöttöjohtoa voi vaihtaa ainoastaan valtuutettu tekninen tuki.

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 45 cm sähköliesien osalta ja 65 cm kaasu- ja sekaliesien osalta. Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon. - Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä. Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä. - Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat. - Valvo, että lapset eivät pääse leikkimään laitteella. - Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa. - Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata

kuitenkin tämän käyttöohjeen neuvoja.

• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennen kuin asennus on täysin valmis. Noudata huolellisesti paikallisten viranomaisten antamia savunpoistoteknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin. VAROITUS! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jolle niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS! Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkään muun laitteen kanssa, joka aktivoituu automaattisesti.

• Tuote on hyväksytty asennettavaksi keittotasojen yläpuolelle, jopa 6 keittotason yläpuolelle.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, sähkö- ja elektroniikkalaiteromua (WEEE) koskevan direktiivin mukaisesti. Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympäristölle ja ihmisten terveydelle haitalliset seuraukset.

Tuotteessa tai tuoteasiakirjoissa oleva merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektroniikkalaitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätehuoltomääräysten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen, josta tuote on ostettu.

Laitteisto on suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä se päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua nopeutta vain erityistarpeessa. Vaihda aktiivihiilisuodatin, kun haluat säilyttää hyvän hajunpoistotehokkuuden. Puhdista rasvasuodatin, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin imee savun ja höyryn ja on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäilmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.

Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Liitä liesituuletin poistoputkeen sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienenemistä ja meluisuuden huomattavan lisäyksen.

Kieltäydytään siten kaikista vastuista kyseisessä tapauksessa.

! Käytä mahdollisimman lyhyttä putkea.

! Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90°).

! Älä tee suuria muutoksia putkiston alueella.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihiili lisäsuodatinjärjestelmä.

Asennus

Kuvatulla tavalla asennuspiirustusten mukaan suoritetaan 6 reikää (halkaisija 8 mm, 40 mm syvä), asennoissa esitetyn porausmallin mukaan korjataan huppu kannatin ja takka. Tarkista asennuksen jälkeen, että huppu ja savupiippu on täysin linjassa.

Asennus

Ennen asennuksen aloittamista:

• Tarkista, että hankittu laite mahtuu sille varattuun paikkaan.
• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet, jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain, jos tuuletinta halutaan käyttää suodatinversiona.
• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms. sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Toiminta

Malli A

I	II	III>	L
T1	T2	T3	T4	T5
Malli B
I	II	III	L
T1	T2	T3	T4	T5

Ensimmäinen nopeus (T1)

Paina kohtaa T1 ensimmäisen nopeuden aktivoimiseksi. Kun toiminto on päällä, LED palaa yhtäjaksoisesti. Paina uudelleen kohtaa T1 liesituulettimen sammuttamiseksi.

Toinen nopeus (T2)

Paina kohtaa T2 toisen nopeuden aktivoimiseksi. Kun toiminto on päällä, LED palaa yhtäjaksoisesti. Paina uudelleen kohtaa T2 liesituulettimen sammuttamiseksi.

Kolmas nopeus ja BOOSTER-(tehotoiminto) (T3) koskevat vain mallia A

Kun liesituuletin on pois päältä tai ensimmäinen tai toinen nopeus ovat päällä, kolmas nopeus voidaan aktivoida painikkeesta T3, jolloin LED alkaa palaa yhtäjaksoisesti. Kun painetaan toisen kerran kohtaa T3, booster käynnistyy. Booster voidaan aktivoida vasta kun kolmas nopeus on jo päällä. Kun booster on päällä, LED-valo T3 alkaa vilkkua. Kun booster on toiminnassa, on mahdollista siirtyä ensimmäiseen tai toiseen nopeuteen painamalla haluttua nopeusnappainta T1 tai T2: tällöin booster sammuu ja valittu nopeus aktivoituu. Kun booster on päällä, paina uudelleen kohtaa T3 liesituulettimen sammuttamiseksi. Booster sammuu automaattisesti 5 minuutin kuluttua, ja kolmas nopeus aktivoituu automaattisesti.

Kolmas nopeus (T3) koskee vain mallia B

Paina kohtaa T3 kolmannen nopeuden aktivoimiseksi. Kun toiminto on päällä, LED palaa yhtäjaksoisesti. Paina uudelleen kohtaa T3 liesituulettimen sammuttamiseksi.

Ajastin (T4)

Ajastin voidaan aktivoida, kun ensimmäinen, toinen tai kolmas nopeus on päällä. Kun toiminto on päällä, sekä ajastimen (T4) LED-valo että aiemmin valitun nopeuden valo (T1/T2/T3) palavat yhtäjaksoisesti.

Ajastimen aika riippuu valitusta nopeudesta:

Ensimmäinen nopeus T1 = kesto 20 minuuttia

Toinen nopeus T2 = kesto 15 minuuttia.

Kolmas nopeus: T3 = kesto 10 minuuttia.

Kun nopeus on ajastettu, voit ottaa ajastimen pois päältä painamalla kohtaa T4 tai jompaakumpaa kahdesta muusta

nopeudesta, jotka eivät ole päällä. Sammuta liesituuletin painamalla uudelleen nopeutta, jolla ajastus oli aiemmin aktivoitu.

HUOMIO: koskee vain mallia A

Ajastinta ei voida aktivoida, kun booster on päällä. Kun aika loppuu, liesituuletin sammuu. Kun nopeus on ajastettu, on mahdollista siirtyä muihin nopeuksiin painamalla haluttua nopeuspainiketta. Tämä toimenpide sammuttaa ajastimen.

Valo (T5)

Valo voidaan aktivoida milloin tahansa painamalla nappainta T5. Kun toiminto on päällä, LED palaa yhtäjaksoisesti.

Suodattimen asetus

Suodattimen osoitinten päälle laitto tai pois päältä voidaan tehdä vain liesituuletin sammuksissa.

Määritysvalikkoon siirtymiseksi pidä pitkään painettuna kohtaa

T2+T3: kun ollaan valikossa, T1 alkaa vilkkua.

Esiasetettu asetus on seuraava:

• rasvasuodattimen osoitin (T2) palaa, eli päällä;
• Hajusuodattimen osoitin (T3) on sammuksissa eli pois päältä.

T2 laittaa päälle tai ottaa pois päältä rasvasuodattimen osoittimen. T3 laittaa päälle tai ottaa pois päältä hajusuodattimen osoittimen. Voit poistua valikosta pitämällä pitkään painettuna kohtaa T1 tai odottamalla 10 minuuttia.

Suodattimen palautus

Liesituuletin ilmoittaa säännöllisin aikavälein, että suodattimet tulee huoltaa:

• Rasvasuodatin 40 tunnin välein.
• Hajusuodatin 160 tunnin välein.

Tässä tapauksessa, kun liesituuletin on sammuksissa ja käyttäjä koskee mitä tahansa painiketta, käyttöliittymässä näkyy 10 sekunnin ajan tieto kahdesta eri tarpeesta:

• Jos T1+T2 vilkkuvat: rasvasuodattimen huolto.
• Jos T1+T3 vilkkuvat: hajusuodattimen huolto.

10 sekunnin aikana on mahdollista palauttaa rasvasuodattimen toiminta painamalla T1+T2 ja palauttaa hajusuodattimen toiminta painamalla T1+T3. Kun palautus on tehty, eri painikeyhdistelmät vilkkuvat nopeasti kaksi kertaa. Nyt käyttöliittymä alkaa toimia tavalliseen tapaan.

Varoitus:

Liesituuletin toimii normaalisti 10 sekunnin ajan, mutta nopeuspainikkeissa ei ole merkkejä. Jos 10 sekunnin aikana ei tehdä mitään, LED-valot lakkaavat vilkkumasta ja visuaaliset merkit palaavat normaaleiksi.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva 18

Se pidättää ruoanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa) Kuva 19

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein. Sitä ei voi pestä eikä käyttää uudestaan.

Pyöreä hiilisuodatin

Laita suodattimia yksi molemmille puolille molempien moottorin suojaverkkojen päälle, kierrä sen jälkeen myötäpäivään.

Suodattimet irrotetaan kiertämällä vastapäivään.

Lamppujen vaihto

Tuulettimessa on LED-tekniikkaan perustuva valaistusjärjestelmä.

LED-valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90 % energiaa.

Ota yhteys tekniseen tukeen, kun lamput on vaihdettava.
