Marca	Elica
Modelo	PRF0166938
Tipo de produto	Exaustor de cozinha
Versão de uso	Aspirante (evacuação externa) ou filtrante (reciclagem com filtro de carvão)
Número de velocidades	3 velocidades + booster
Comando	Botões de pressão com indicadores LED
Iluminação	LED integrado
Filtro de gordura	Metálico, lavável na máquina de lavar louça ou à mão
Filtro de carvão ativado	Opcional, para versão reciclagem; substituir a cada 4 meses
Sinalização de saturação do filtro	Sim: filtro de gordura a cada 40 h, filtro de carvão a cada 160 h
Timer	Sim, programável (20/15/10 min conforme velocidade)
Alimentação elétrica	220-240 V ~ 50/60 Hz
Distância mínima de instalação (mesa elétrica)	45 cm
Distância mínima de instalação (mesa a gás ou mista)	65 cm
Instalação	De parede, com gabarito de perfuração fornecido
Normas de segurança	Conforme EN/IEC 60335-1, EN/IEC 60335-2-31
Uso	Doméstico
Acessórios fornecidos	Parafusos de fixação, gabarito de perfuração, manual de instruções
Peças de reposição e reparabilidade	Filtros de gordura e de carvão disponíveis; lâmpadas LED substituíveis por um profissional; contatar o serviço de atendimento ao cliente
Tipo de conexão de evacuação	Flange de conexão (diâmetro a adaptar ao duto)

Perguntas frequentes - PRF0166938 ELICA

Como instalar o exaustor Elica PRF0166938 ?

Siga o gabarito de perfuração fornecido para perfurar 6 furos (Ø 8 mm, profundidade 40 mm). Fixe o suporte do exaustor e o duto de evacuação. Certifique-se de que a distância mínima entre a mesa de cozimento e o exaustor é respeitada: 45 cm para mesa elétrica, 65 cm para mesa a gás ou mista.

Como limpar o filtro de gordura?

O filtro de gordura metálico deve ser limpo uma vez por mês. Você pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça em baixa temperatura e ciclo rápido. Puxe a alavanca de mola para desmontá-lo.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativado é usado apenas na versão reciclagem. Deve ser substituído a cada 4 meses no máximo, pois não pode ser limpo ou regenerado.

Como redefinir o indicador de saturação dos filtros?

Quando as luzes piscarem (T1+T2 para o filtro de gordura, T1+T3 para o filtro de carvão), pressione os botões correspondentes em 10 segundos para redefinir. O exaustor deve estar desligado para realizar a redefinição.

Posso usar o exaustor sem filtro?

Não, nunca use o exaustor sem a grelha e os filtros corretamente montados. Isso apresenta riscos elétricos e pode danificar o aparelho.

Como substituir as lâmpadas LED?

As lâmpadas LED são integradas e devem ser substituídas por um profissional. Contate o serviço de atendimento ao cliente Elica para qualquer intervenção.

O exaustor pode funcionar na versão filtrante?

Sim, para uso em reciclagem, instale um filtro de carvão ativado (não fornecido) e remova qualquer duto de evacuação. O ar filtrado é devolvido ao ambiente.

Qual é a diferença entre os modelos a e b?

O modelo a possui uma função booster (velocidade acelerada) e um timer acessível em todas as velocidades. O modelo b não tem booster e o timer é limitado à terceira velocidade. Verifique seu modelo no manual.

O que fazer se o exaustor não ligar?

Verifique primeiro se a alimentação elétrica está conectada e se o disjuntor não desarmou. Certifique-se de que os filtros estão instalados corretamente. Se o problema persistir, contate o serviço de atendimento ao cliente.

Quais são os níveis de potência sonora?

Os níveis sonoros não são especificados neste manual. Para informações precisas, consulte a ficha técnica do produto ou contate o fabricante.

MANUAL DE UTILIZADOR PRF0166938 ELICA

PT Instruções para montagem e utilização

EL ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

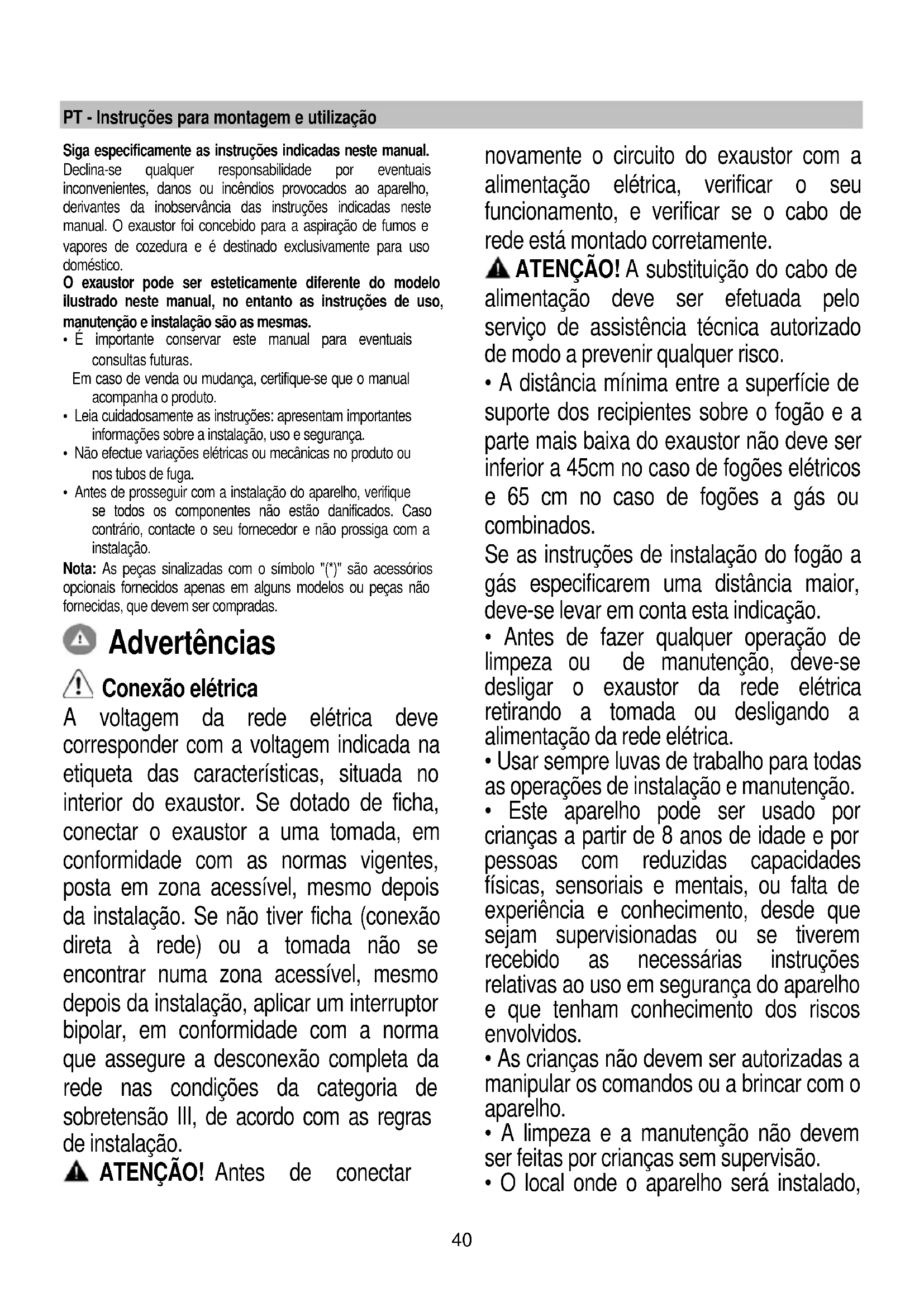

PT - Instruções para montagem e utilização

Siga inicialmente as instruções indicadas neste manual.

Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.
• Leia cuidadosamente as instruções: aparem importantes informações sobre a instalação, uso e segurança.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Nota: As peças sinalizadas com o símbolo "(*)" são acessórios opcionais. Opcionais fornecidos apenas em alguns modelos ou peças não fornecidas, que devem ser compradas.

Advertências

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO! Antes de conectar

Religue o circuito do exaustor à alimentação elétrica, verifique o seu funcionamento e verifique se o cabo de rede está montado corretamente.

ATENÇÃO! A substituição do cabo de alimentação deve ser efetuada pelo serviço de assistência técnica autorizada, de modo a prevenir qualquer risco.

• A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 45 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica, retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, desde que sejam supervisionadas ou tenham recebido as instruções necessárias relativas à utilização segura do aparelho e compreendam os riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado

deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual e nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.

• Não ligar o aparelho à rede elétrica antes que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em

conformidade com estas instruções, pode resultar em riscos elétricos.

• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como superfície de apoio, a menos que seja especificamente indicado.
• Use somente os parafusos de fixação fornecidos com o aparelho para a instalação, ou, se não forem fornecidos, compre o tipo de parafuso correto.
• Use o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulte um centro de assistência autorizada ou profissional qualificado.

ATENÇÃO! Não utilize com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ative automaticamente. - O produto é aprovado para instalação em locais de fogão com até 6 bocas.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.

Pelo contrário, deve ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos antes de terminar. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s)

filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destina-se exclusivamente para uso doméstico. O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior: os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com comprimento não inferior ao indicado. ! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). ! Evitar alterações drásticas da secção do tubo (diâmetro).

Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Instalação

Conforme descrito nos desenhos de instalação, realizar 6 furos (Ø 8 mm e profundidade 40 mm), nas posições indicadas no Modelo de perfuração, para fixar o exaustor e a barra de suporte da chaminé. Após a instalação, verificar que exaustor e chaminé estejam perfeitamente alinhados.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tem as dimensões

adequadas para a área escolhida de instalação.

• Tirar o(s) filtro(s) de carvão ativado (*) se fornecido(s) (ver quando o parágrafo relativo). Este(s) deve(m) ser remontado(s) somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos ( ), garantias ( ) etc.). Caso haja, tirar e conservar.

O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Funcionamento

Modelo A

Modelo B

Primeira velocidade (T1)

Pressione T1 para ativar a primeira velocidade. Quando a função é ativada, o LED acende-se com luz fixa. Pressione de novo T1 para desligar o exaustor.

Segunda velocidade (T2)

Pressione T2 para ativar a segunda velocidade. Quando a função é ativada, o LED acende-se com luz fixa. Pressione de novo T2 para desligar o exaustor.

Terceira velocidade e BOOSTER (FORÇADA) (T3) apenas no Modelo A

Quando o exaustor é desativado ou quando a primeira ou a segunda velocidade está ativa, a terceira velocidade pode ser ativada pressionando o botão T3 e o LED acende-se com luz fixa.

Pressionando uma outra vez em T3, ligar o booster. O booster só pode ser ativado depois da terceira velocidade já estar ativa. Quando o booster é ligado, o LED T3 começa a piscar. Com o booster a funcionar, é possível passar para a primeira ou para a segunda velocidade pressionando o botão da velocidade desejada T1 ou T2, o booster desligar-se-á e a velocidade selecionada será ativada.

Quando o booster está ligado, pressione de novo T3 para desligar o exaustor.

O booster desliga-se automaticamente 5' depois e a terceira velocidade ativa-se automaticamente.

Terceira velocidade (T3) apenas no Modelo B

Pressione T3 para ativar a segunda velocidade. Quando a função é ativada, o LED acende-se com luz fixa. Pressione de novo T3 para desligar o exaustor.

Temporizador (T4)

O temporizador pode ser ativado quando uma velocidade estiver ativa, a primeira, a segunda ou a terceira. Quando a função é ativada, quer o LED do Temporizador (T4) quer o LED da velocidade previamente selecionada (T1/T2/T3) acendem-se com a luz fixa.

O temporizador dura em função da velocidade selecionada:

Primeira velocidade T1 = duração 20'

Segunda velocidade T2 = duração 15'.

Terceira velocidade: T3 = duração 10'.

Quando uma velocidade é temporizada, é possível desativar o temporizador pressionando T4, ou uma das outras duas velocidades não ativas. Para desligar o exaustor, pressione de novo a velocidade na qual tinha anteriormente aplicado a temporização.

NOTA: apenas no Modelo A

O temporizador não pode ser ativado quando o booster estiver ativo. No final do tempo, o exaustor desliga-se. Quando uma velocidade é temporizada, é possível mudar para outras velocidades pressionando o botão da velocidade desejada, esta operação desligará o temporizador.

Luz (T5)

A luz pode ser ativada a qualquer momento pressionando a tecla T5. Quando a função é ativada, o LED acende-se com luz fixa.

Configuração de FILTER

A ativação ou desativação dos indicadores do filtro pode ser executada com o exaustor desligado.

Para aceder ao menu de configuração, pressione bastante T2+T3, até entrar no menu, T1 mecaar a piscar.

A configuração predefinida é:

• filtro de gorduras indicador (T2) aceso, portanto ativo;
• filtro de odores indicador (T3) apagado, portanto não ativo.

T2 ativa / desativa o indicador do filtro de gorduras. T3 ativa / desativa o indicador do filtro de odores. Para sair do menu, pressione bastante T1 ou espere 10'

Renovação do filtro

O exaustor assinala a intervalos regulares que os filtros devem ser sujeitos a manutenção:

Neste caso, com o exaustor desligado, quando o utilizador pressionar um qualquer botão, a interface sinalizará durante 10" dois problemas de necessidades:

• se T1+T2 piscarem: Manutenção do filtro de gorduras;
• se T1+T3 piscarem: manutenção do filtro de odores.

Durante os 10" pode renovar o filtro de gorduras

pressionando T1 + T2 e renovar o filtro de odores

pressionando T1+T3. No final da renovação, as combinações de botões piscarão rapidamente algumas vezes. Agora a interface funcionará como de costume.

Atenção:

Durante os 10", o exaustor funciona normalmente mas, não haverá feedback visual nos botões de velocidade. Se durante os 10" não for executada nenhuma operação, os LEDs deixarão de piscar e os feedbacks visuais voltam ao normal.

Manutenção

Limpeza

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas as suas características de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão ativo (só para a versão filtrante) Fig. 19

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

NÃO pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grelhas de proteção do impulsor do motor; depois disso, vire a pega no sentido dos ponteiros do relógio.

Para a desmontagem, vire no sentido contrário aos ponteiros do relógio.

Substituição das lâmpadas

O exaustor é fornecido com um sistema de iluminação baseado na tecnologia LED.

Os LEDs garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para substituir, contactar o serviço de assistência técnica.

Primeira velocidade T1 = duração 20'

Segunda velocidade T2 = duração 15'

Terceira velocidade: T3 = duração 10'.

Se a duração for limitada, o temporizador pode ser desativado, pressionando T4, ou uma das outras duas velocidades não ativas. Para
