PRF0166938 - Nape ELICA - Brezplačna navodila za uporabo

Znamka	Elica
Model	PRF0166938
Vrsta izdelka	Kuhinjska napa
Različica uporabe	Odvodna (zunanji odvod) ali filtrirna (recikliranje z ogljenim filtrom)
Število hitrosti	3 hitrosti + booster
Upravljanje	Pritisni gumbi z LED indikatorji
Osvetlitev	Vgrajena LED
Maščobni filter	Kovinski, primeren za pomivalni stroj ali ročno pranje
Aktivni ogljeni filter	Izbirno, za filtrirno različico; zamenjajte vsake 4 mesece
Indikacija zasičenosti filtra	Da: maščobni filter vsakih 40 ur, ogljeni filter vsakih 160 ur
Časovnik	Da, programabilen (20/15/10 min glede na hitrost)
Električno napajanje	220-240 V ~ 50/60 Hz
Najmanjša razdalja namestitve (električna kuhalna plošča)	45 cm
Najmanjša razdalja namestitve (plinska ali mešana kuhalna plošča)	65 cm
Namestitev	Stenska, s priloženo šablono za vrtanje
Varnostni standardi	Skladno z EN/IEC 60335-1, EN/IEC 60335-2-31
Uporaba	Gospodinjska
Priloženi dodatki	Pritrdilni vijaki, šablona za vrtanje, navodila za uporabo
Nadomestni deli in popravljivost	Na voljo maščobni in ogljeni filtri; LED luči lahko zamenja samo strokovnjak; kontaktirajte servisno službo
Vrsta odvodnega priključka	Priključna prirobnica (premer prilagodite kanalu)

Pogosto zastavljena vprašanja - PRF0166938 ELICA

Kako namestiti napo Elica PRF0166938?

Sledite priloženi šabloni za vrtanje in izvrtajte 6 lukenj (Ø 8 mm, globina 40 mm). Pritrdite nosilec nape in odvodni kanal. Prepričajte se, da je upoštevana najmanjša razdalja med kuhalno ploščo in napo: 45 cm za električno kuhalno ploščo, 65 cm za plinsko ali mešano kuhalno ploščo.

Kako očistiti maščobni filter?

Kovinski maščobni filter je treba očistiti enkrat na mesec. Lahko ga operete ročno z nežnim detergentom ali v pomivalnem stroju pri nizki temperaturi in hitrem programu. Potegnite vzmetni ročaj, da ga odstranite.

Kdaj je treba zamenjati ogljeni filter?

Aktivni ogljeni filter se uporablja samo v filtrirni različici. Zamenjati ga je treba največ vsake 4 mesece, saj ga ni mogoče očistiti ali regenerirati.

Kako ponastaviti indikator zasičenosti filtrov?

Ko indikatorji utripajo (T1+T2 za maščobni filter, T1+T3 za ogljeni filter), v 10 sekundah pritisnite ustrezne gumbe za ponastavitev. Napa mora biti izklopljena za izvedbo ponastavitve.

Ali lahko napo uporabljam brez filtra?

Ne, nikoli ne uporabljajte nape brez pravilno nameščene rešetke in filtrov. To predstavlja električno tveganje in lahko poškoduje napravo.

Kako zamenjati LED luči?

LED luči so vgrajene in jih lahko zamenja samo strokovnjak. Za kakršno koli poseg kontaktirajte servisno službo Elica.

Ali lahko napa deluje v filtrirni različici?

Da, za uporabo v reciklažnem načinu namestite aktivni ogljeni filter (ni priložen) in odstranite vse odvodne kanale. Filtrirani zrak se vrača v prostor.

Kakšna je razlika med modeloma a in b?

Model a ima funkcijo booster (pospešena hitrost) in časovnik, dostopen pri vseh hitrostih. Model b nima boosterja, časovnik pa je omejen na tretjo hitrost. Preverite svoj model v navodilih.

Kaj storiti, če se napa ne vklopi?

Najprej preverite, ali je električno napajanje priključeno in ali ni skočila varovalka. Prepričajte se, da so filtri pravilno nameščeni. Če težava vztraja, kontaktirajte servisno službo.

Kakšne so ravni zvočne moči?

Ravni hrupa niso navedene v teh navodilih. Za natančne informacije si oglejte tehnični list izdelka ali kontaktirajte proizvajalca.

NAVODILA ZA UPORABO PRF0166938 ELICA

Filtr s aktivnim ogljem (samo pri filtrirni različici)

Slika 19

POZOR: Ko je kuhalna plošča v funkciji, so lahko dostopni deli nape vroči.

Dosledno upoštevajte navodila iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

Napa se lahko po videzu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

• Priročnik hranite na mestu, kjer si ga je mogoče kadarkoli ogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj vsebujejo pomembne informacije o namestitvi, uporabi in varnosti.
• Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: S simbolom (*) označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa so to deli, ki jih lahko dokupite.

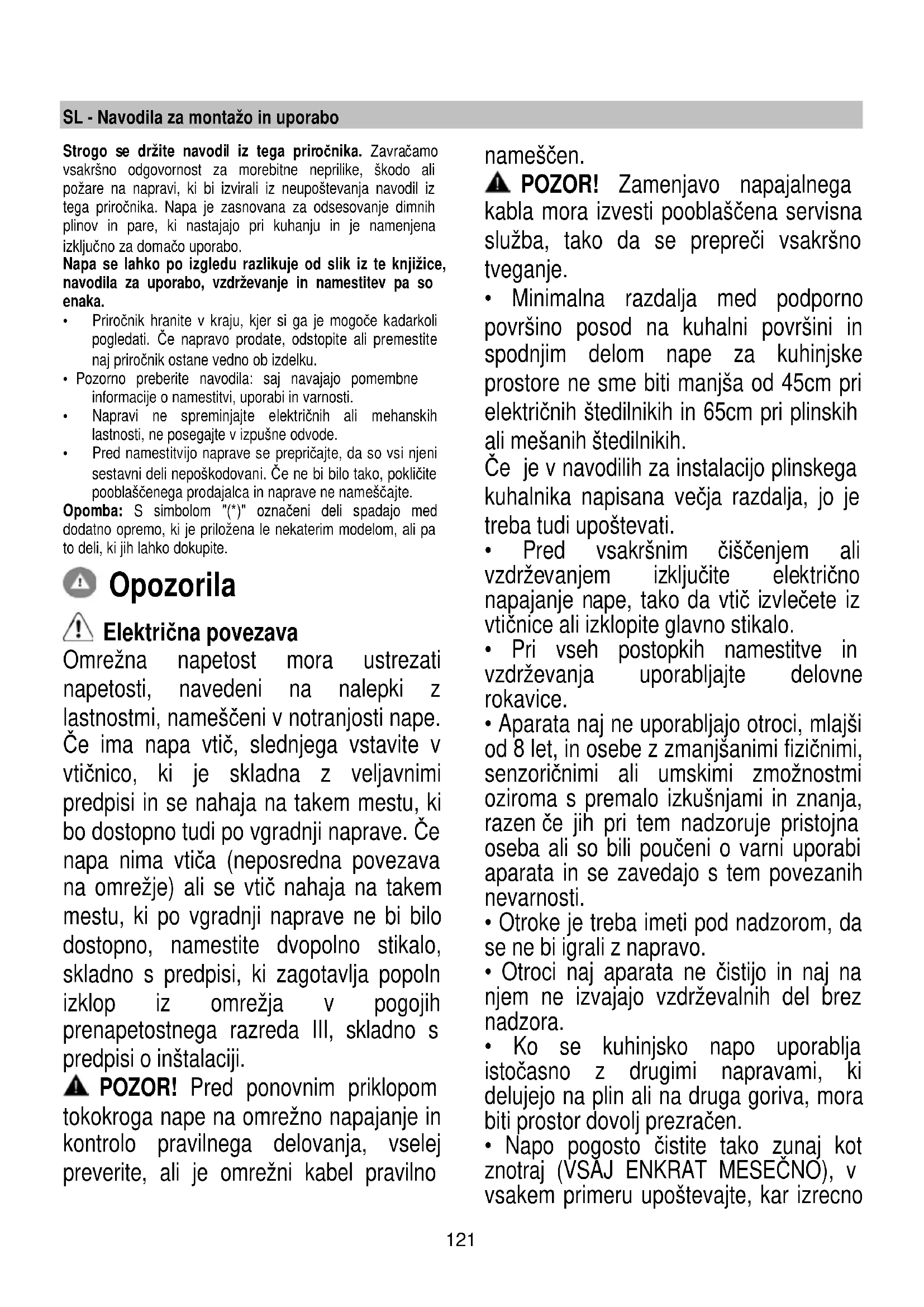

Opozorila

! Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

△ POZOR! Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno

nameščen.

POZOR! Zamenjavo napajalnega kabla mora izvesti pooblaščena servisna služba, da se prepreči vsakršno tveganje. - Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 45 cm pri električnih štedilnikih in 65 cm pri plinskih ali mešanih štedilnikih. Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati. Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtikač izvlečete iz vtičnice ali izklopite glavno stikalo. Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice. - Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti. - Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo. - Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora. - Ko se kuhinjska napa uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen. Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno

narekujejo navodila za vzdrževanje v tem priročniku.

• Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi.
• Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih. Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana. Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo. POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.
• Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena. Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva. POZOR! Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev. V primeru dvomov se posvetujte s pooblaščenim servisnim

centrom ali s podobno usposobljeno osebo.

POZOR! Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo. - Izdelek je odobren za montažo na kuhalne plošče z največ 6 kuhalniki.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napa prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je namenjena izključno za domačo uporabo.

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Sesalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.

Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera, kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje učinkov sesanja in močno povečala hrupnost.

Zato za tako delovanje odklanjamo vsakršno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina.

! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°).

! Izogibajte se izrazitim spremembam smeri cevovoda.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Instalacija

Na označenih mestih šablone za vrtanje napravite 6 izvrtin (s premerom Ø 8 mm in globino 40 mm), kot je prikazano na skicah za montažo, da pritrdite napo in namestitveni nosilec dimnika. Na koncu montaže preverite, da sta napa in dimnik popolnoma poravnana.

Montaža

Pred pričetkom namestitve:

Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve. - Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, če želite uporabiti napo v odzračevalni različici. - Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite.

Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljenega tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenašata težo nape.

Delovanje

Model A

I	II	III>	L
T1	T2	T3	T4	T5
Model B
I	II	III	L
T1	T2	T3	T4	T5

Prva hitrost (T1)

Pritisnite T1, da aktivirate prvo hitrost. Ko je funkcija aktivirana, bo LED svetilka fiksno svetila. Ponovno pritisnite T1, da izklopite napo.

Druga hitrost (T2)

Pritisnite T2, da aktivirate drugo hitrost. Ko je funkcija aktivirana, bo LED svetilka fiksno svetila. Ponovno pritisnite T2, da napo izklopite.

Tretja hitrost in BOOSTER (OJAČEVALNIK) (T3), samo model A

Ko je napa izključena ali je aktivna prva ali druga hitrost, se lahko s pritiskom na tipko T3 vklopi tretja hitrost in LED bo fiksno svetil.

Še ponovno pritisnite na T3, se bo ojačevalnik vklopil.

Ojačevalnik je mogoče vklopiti šele takrat, ko je že aktivirana tretja hitrost. Ko je ojačevalnik vklopljen, bo LED T3 začel utripati. Medtem ko ojačevalnik deluje, lahko s pritiskom na hitrostno tipko T1 ali T2 preklopite na prvo ali drugo hitrost, takrat se bo ojačevalnik izklopil in se bo aktivirala izbrana hitrost.

Ko je ojačevalnik vključen, ponovno pritisnite T3, da izklopite napo.

Po 5' se ojačevalnik samodejno izklopi in se tretja hitrost samodejno aktivira.

Tretja hitrost (T3), samo model B

Pritisnite T3, da aktivirate tretjo hitrost. Ko je funkcija aktivirana, bo LED svetilka fiksno svetila. Ponovno pritisnite T3, da napo izklopite.

Časovnik (T4)

Časovnik lahko aktivirate, ko je aktivna prva, druga ali tretja hitrost. Ko je funkcija aktivirana, utripata tako indikatorska LED časovnika (T4) kot prej izbrana hitrostna LED (T1 / T2 / T3), obe bosta fiksno svetili.

Časovnik teče glede na izbrano hitrost:

Prva hitrost: T1 = trajanje 20'

Druga hitrost: T2 = trajanje 15'

Tretja hitrost: T3 = trajanje 10'.

Ko je določena hitrost pod časovnikom, lahko izklopite časovnik s pritiskom na T4 ali na eno od drugih dveh neaktivnih hitrosti. Če želite izklopiti napo, pritisnite hitrost, na katero je bil časovnik priključen.

OPOMBA: samo model A

Časovnika ni mogoče aktivirati, ko je ojačevalnik aktiven. Po koncu časa se pokrov izklopi. Ko je določena hitrost, lahko s pritiskom na želeno hitrostno tipko preklopite na druge hitrosti, v tem primeru se časovnik izklopi.

Svetilka (T5)

Svetilko lahko kadar koli vklopite s pritiskom na tipko T5. Ko je funkcija aktivirana, bo LED svetilka fiksno svetila.

Nastavitev filtra

Aktiviranje ali izključitev indikatorjev filtra lahko izvedete samo takrat, ko je napa izključena.

Za dostop do konfiguracijskega menija za dalj časa pritisnite

T2+T3, ko bo v meniju T1 začel utripati.

Privzeto je sledeče:

• Indikator filtra za maščobe (T2) je vklopljen, torej aktiven;
• Indikator filtra za vonj (T3) je izklopljen, torej ni aktiviran.

T2 vklopi/izključi indikator filtra za maščobe. T3 vklopi/izklopi indikator filtra za vonj. Za izhod iz menija dolgo pritisnite T1 ali počakajte 10 sekund.

Ponastavitev filtra

Napa v rednih presledkih signalizira, da je treba filtre servisirati:

• filter za maščobe vsakih 40 ur;
• filter za vonj vsakih 160 ur.

V tem primeru, ko je izklopljena napa in ko se uporabnik dotakne katere koli tipke, bo vmesnik za 10 sekund signaliziral dve vrsti potreb:

• če T1+T2 utripata: servisiranje filtra za maščobe;
• Če T1+T3 utripata: servisiranje filtra za vonj.

Med 10 sekundami lahko filter za maščobe ponovno zaženete s pritiskom na T1+T2, tako kot filter za vonj s pritiskom na T1+T3.

Po zaključeni ponastavitvi kombinacije tipk bosta na hitro dvakrat utripali. Vmesnik bo zdaj deloval kot običajno.

Pozor:

Med 10 sekundami bo napa delovala normalno, vendar na hitrostnih tipkah ne bo vidnih povratnih informacij. Če med 10 sekundami ne bo nobene spremembe, LED diode prenehajo utripati in vizualne povratne informacije se vrnejo v normalno stanje.

Vzdrževanje

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. Za čiščenje NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV.

Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Maščobni filter

SI. 18

Zadržuje maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno z neagresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene.

Za demontažo masčobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhinje ter redno čiščenje masčobnega filtra. Vsekakor je potrebno zamenjati vložek vsaj vsake štiri mesece.

Filter ni niti pralen niti obnovljiv.

Krožni ogleni filter

Na vsako stran namestite po en ogleni filter, tako da prekrijeta obe zaščitni rešetki rotorja motorja, nato pa ročaj obrnite v smeri urinega kazalca.

Za demontažo obrnite ročaj v nasprotni smeri urinega kazalca.

Zamenjava žarnic

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji. LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90% prihranek električne energije.

Za zamenjavo žarnic se obrnite na poprodajno službo.
