Marka	Elica
Model	PRF0166938
Typ produktu	Okap kuchenny
Wersja użytkowania	Wyciąg (odprowadzenie na zewnątrz) lub pochłaniacz (recyrkulacja z filtrem węglowym)
Liczba prędkości	3 prędkości + booster
Sterowanie	Przyciski z diodami LED
Oświetlenie	Wbudowane LED
Filtr tłuszczowy	Metalowy, zmywalny w zmywarce lub ręcznie
Filtr węglowy	Opcjonalny, do wersji recyrkulacji; wymieniać co 4 miesiące
Sygnalizacja nasycenia filtra	Tak: filtr tłuszczowy co 40 h, filtr węglowy co 160 h
Timer	Tak, programowalny (20/15/10 min w zależności od prędkości)
Zasilanie elektryczne	220-240 V ~ 50/60 Hz
Minimalna odległość montażu (płyta elektryczna)	45 cm
Minimalna odległość montażu (płyta gazowa lub mieszana)	65 cm
Montaż	Ścienny, z dołączonym szablonem wiercenia
Normy bezpieczeństwa	Zgodny z EN/IEC 60335-1, EN/IEC 60335-2-31
Zastosowanie	Domowe
Dołączone akcesoria	Śruby montażowe, szablon wiercenia, instrukcja obsługi
Części zamienne i naprawialność	Filtry tłuszczowe i węglowe dostępne; lampy LED wymieniane przez profesjonalistę; skontaktować się z serwisem
Typ przyłącza wywiewu	Kołnierz przyłączeniowy (średnica do dostosowania do kanału)

Często zadawane pytania - PRF0166938 ELICA

Jak zamontować okap Elica PRF0166938 ?

Postępuj zgodnie z dołączonym szablonem wiercenia, aby wywiercić 6 otworów (Ø 8 mm, głębokość 40 mm). Zamocuj wspornik okapu i kanał wywiewny. Upewnij się, że zachowana jest minimalna odległość między płytą grzewczą a okapem: 45 cm dla płyty elektrycznej, 65 cm dla płyty gazowej lub mieszanej.

Jak wyczyścić filtr tłuszczowy ?

Metalowy filtr tłuszczowy należy czyścić raz w miesiącu. Można go myć ręcznie z użyciem łagodnego detergentu lub w zmywarce w niskiej temperaturze i krótkim cyklu. Pociągnij za sprężynowy uchwyt, aby go zdemontować.

Kiedy należy wymienić filtr węglowy ?

Filtr węglowy jest używany tylko w wersji recyrkulacji. Należy go wymieniać maksymalnie co 4 miesiące, ponieważ nie można go czyścić ani regenerować.

Jak zresetować wskaźnik nasycenia filtrów ?

Gdy lampki migają (T1+T2 dla filtra tłuszczowego, T1+T3 dla filtra węglowego), naciśnij odpowiednie przyciski w ciągu 10 sekund, aby zresetować. Okap musi być wyłączony, aby przeprowadzić reset.

Czy mogę używać okapu bez filtra ?

Nie, nigdy nie używaj okapu bez prawidłowo zamontowanej kratki i filtrów. Stwarza to ryzyko porażenia prądem i może uszkodzić urządzenie.

Jak wymienić lampy LED ?

Lampy LED są wbudowane i muszą być wymieniane przez profesjonalistę. W celu interwencji skontaktuj się z serwisem Elica.

Czy okap może pracować w wersji pochłaniacza ?

Tak, do użytku z recyrkulacją zainstaluj filtr węglowy (niedołączony) i usuń wszelkie kanały wywiewne. Filtrowane powietrze jest zawracane do pomieszczenia.

Jaka jest różnica między modelami a i b ?

Model a ma funkcję boostera (przyspieszona prędkość) i timer dostępny ze wszystkich prędkości. Model b nie ma boostera, a timer jest ograniczony do trzeciej prędkości. Sprawdź swój model w instrukcji.

Co zrobić, jeśli okap nie włącza się ?

Najpierw sprawdź, czy zasilanie elektryczne jest podłączone i czy wyłącznik nie zadziałał. Upewnij się, że filtry są prawidłowo zamontowane. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jakie są poziomy mocy akustycznej ?

Poziomy hałasu nie są określone w tej instrukcji. Aby uzyskać dokładne informacje, zapoznaj się z kartą techniczną produktu lub skontaktuj się z producentem.

INSTRUKCJA OBSŁUGI PRF0166938 ELICA

PL Instrukcja montażu i obsługi

CS Návod na montáž a používání

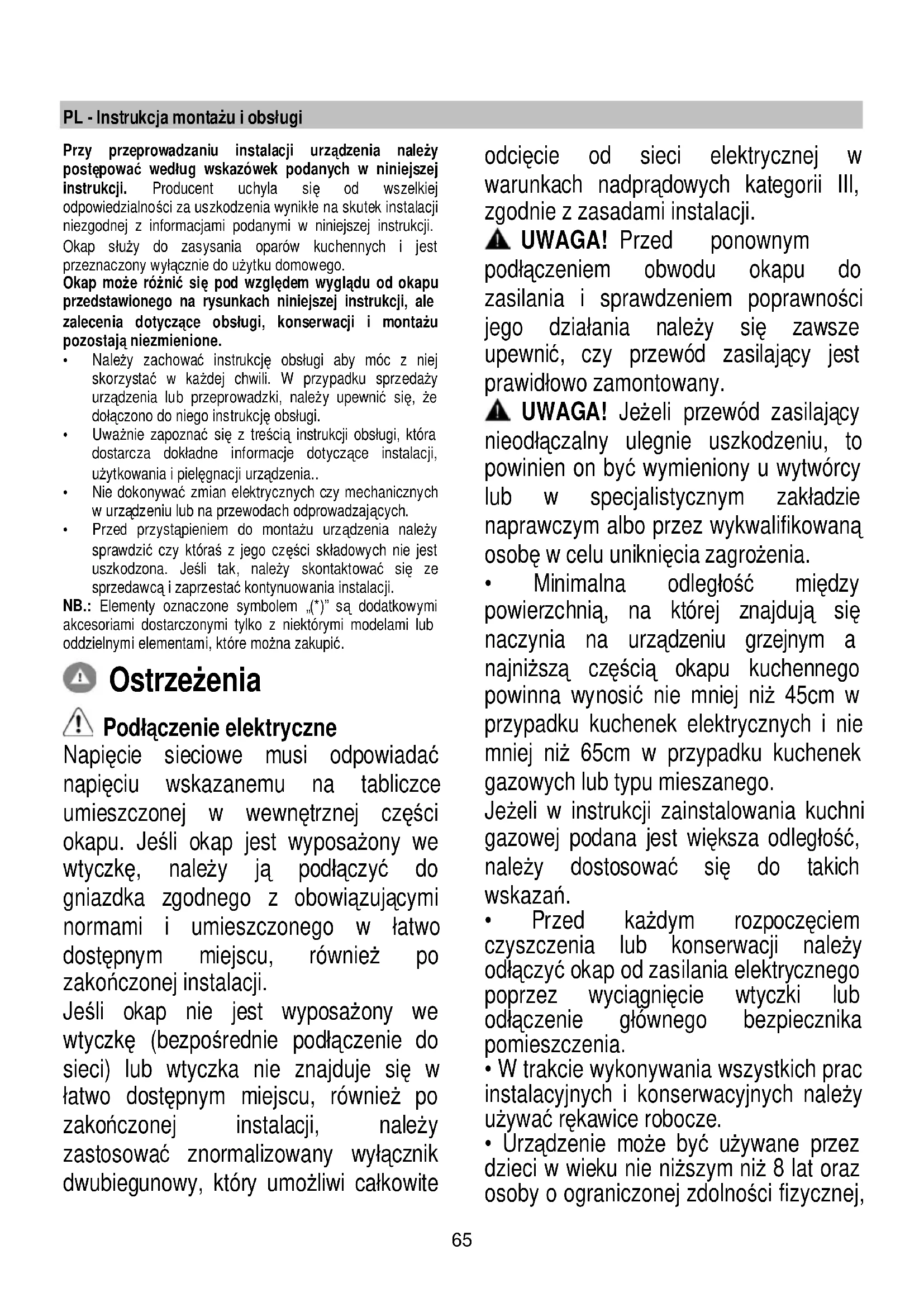

PL - Instrukcja montażu i obsługi

Przy przystępowaniu do instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego. Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

• Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki należy upewnić się, że dołączono do niego instrukcję obsługi. Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.
• Nie dokonywać zmian elektrycznych ani mechanicznych w urządzeniu lub na przewodach odprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

NB.: Elementy oznaczone symbolem (*) są dodatkowymi akcesoriami dostarczanymi tylko z niektórymi modelami lub oddzielnymi elementami, które można zakupić.

Ostrzeżenia

Podłączenia elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite

odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.

UWAGA! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

UWAGA! Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

• Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 45 cm w przypadku kuchenek elektrycznych i nie mniej niż 65 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji instalacji kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia. W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawic roboczych.
• Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej,

czuciowej lub psychicznej lub pozbawione doświadczenia czy też wiedzy, pod warunkiem, że pozostają pod nadzorem lub zostały poinstruowane o bezpiecznym używaniu urządzenia i rozumieją zagrożenia z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci pozostawione bez opieki.
• Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.
• Okap powinien być często czyszczony zarówno wewnątrz, jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC), należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.
• Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.
• Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy go unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona, dostępne części

okapu mogą się rozgrzać.

• Nie podłączać urządzenia do sieci elektrycznej, dopóki instalacja nie zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów, należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.
• Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazu lub innych paliw. UWAGA! Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.
• Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.
• Nigdy nie używać okapu bez poprawnie zamontowanej kratki!
• Okap nie może być NIGDY używany jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu produktu, a jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.
• W razie wątpliwości skontaktować się z odpowiednim autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

UWAGA! Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.

• Produkt jest dopuszczony do instalacji na płytach kuchennych z maksymalnie 6 palnikami.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów

komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

Obsługa

Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

Urządzenia można używać w wersji wyciągowej (odprowadzanie oparów na zewnątrz) bądź w wersji pochłaniacza (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Wersja wyciągowa

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza tłocznego.

UWAGA!

Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączącego.

UWAGA!

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączący).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

Używać jak najkrótszego przewodu. Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°). Unikać radykalnych zmian przekroju przewodu.

Wersja filtrująca

Aby używać okapu w tej wersji, należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów, zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

Instalacja okapu

Tak jak opisano w schematach instalacyjnych, należy wywiercić 6 otworów (Ø 8 mm głębokich na 40 mm), w miejscach wskazanych w szablonie wiercenia, aby przykręcić okap oraz wspornik podpory komina. Po zakończeniu instalacji należy sprawdzić, czy okap i komin są idealnie dopasowane.

Instalacja okapu

Przed przystąpieniem do instalacji:

Sprawdzić, czy wymiary zakupionego produktu są stosowne do wybranego miejsca. Zdemontować filtr węglowy, jeśli znajduje się na wyposażeniu (patrz odpowiedni rozdział). Filtr należy ponownie zamontować tylko wtedy, gdy okap będzie używany w wersji filtrującej. Sprawdzić, czy wewnątrz okapu nie pozostawiono (z powodów związanych z transportem) dodatkowego materiału dostarczanego wraz z urządzeniem (na przykład woreczków z wkrętami, karty gwarancyjnej itp.), ewentualnie wyjąć je i zachować.

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

Działanie okapu

Model A

I	II	III>	L
T1	T2	T3	T4	T5
I	II	III	L
T1	T2	T3	T4	T5

Pierwsza prędkość (T1)

Wcisnąć T1, aby uaktywnić pierwszą prędkość. Po aktywacji funkcji, LED włącza się na stałe. Ponownie wcisnąć T1, aby wyłączyć okap.

Druga prędkość (T2)

Wcisnąć T2, aby uaktywnić drugą prędkość. Po aktywacji funkcji, LED włącza się na stałe. Ponownie wcisnąć T2, aby wyłączyć okap.

Trzecia prędkość i BOOSTER (wzmacniacz) (T3) tylko w modelu A

Gdy okap jest wyłączony lub jest aktywna pierwsza lub druga prędkość, można uaktywnić trzecią prędkość wciskając przycisk T3; LED włącza się na stałe. Ponowne wciśnięcie T3 spowoduje włączenie funkcji booster. Funkcję booster można uaktywnić tylko, gdy trzecia prędkość jest aktywna. Gdy funkcja booster jest włączona, LED T3 zaczyna migać. Gdy funkcja booster jest aktywna, można przejść do pierwszej lub drugiej prędkości, wciskając odpowiedni przycisk T1 lub T2, funkcja booster wyłączy się i zostanie uaktywniona wybrana prędkość. Gdy funkcja booster jest włączona, ponownie wcisnąć T3, aby wyłączyć okap. Po 5 minutach funkcja booster wyłączy się automatycznie i uaktywni się trzecia prędkość.

Trzecia prędkość (T3) tylko w modelu B

Wcisnąć T3, aby uaktywnić trzecią prędkość. Po aktywacji funkcji, LED włącza się na stałe. Ponownie wcisnąć T3, aby wyłączyć okap.

Timer (T4)

Timer można uaktywnić, gdy jest aktywna pierwsza, druga lub trzecia prędkość. Gdy funkcja jest aktywna, zarówno LED Timera (T4), jak i LED wybranej wcześniej prędkości (T1/T2/T3) świecą się na stałe. Czas trwania timera zależy od wybranej prędkości: Pierwsza prędkość T1 = czas trwania 20'. Druga prędkość T2 = czas trwania 15'. Trzecia prędkość T3 = czas trwania 10'. Gdy jedna z prędkości jest ustawiona na czas, można dezaktywować timer wciskając T4 lub jeden z dwóch

nieaktywnych przycisków prędkości. Aby wyłączyć okap, ponownie wcisnąć prędkość, do której wcześniej przypisano ustawienie czasu.

UWAGA: tylko w modelu A

Timer nie może być aktywowany, gdy funkcja booster jest aktywna. Po upływie czasu, okap wyłączy się, gdy prędkość jest ustawiona na czas. Aby przejść do innych prędkości, wcisnąć odpowiedni przycisk. Taka czynność spowoduje wyłączenie timera.

Oświetlenie (T5)

W każdej chwili można uaktywnić oświetlenie, wciskając przycisk T5. Po aktywacji funkcji, LED świeci się na stałe.

Ustawienie filtra

Można uaktywnić lub dezaktywować wskaźniki filtra tylko na wyłączonym okapie.

Aby wejść do menu konfiguracji, wcisnąć na chwilę T2+T3. Po wejściu do menu T1 zacznie migać. Ustawienie domyślne jest następujące:

• filtr przeciwtłuszczowy wskaźnik (T2) włączony, czyli aktywny;
• filtr przeciwzapachowy wskaźnik (T3) wyłączony, czyli nieaktywny.

T2 aktywuje/dezaktywuje wskaźnik filtra przeciwtłuszczowego. T3 aktywuje/dezaktywuje wskaźnik filtra przeciwzapachowego. Aby wyjść z menu, na chwilę wcisnąć T1 lub poczekać 10".

Przywrócenie filtra

W regularnych odstępach czasu okap wskazuje konieczność przeprowadzenia konserwacji filtrów:

• filtr przeciwtłuszczowy co 40 godzin;
• filtr przeciwwęglowy co 160 godzin.

W takim przypadku, z wyłączonym okapem, gdy użytkownik dotknie jakiegokolwiek przycisku, interfejs będzie wskazywał przez 10" dwa rodzaje koniecznej czynności:

• jeżeli T1+T2 migają: konserwacja filtra przeciwtłuszczowego;
• jeżeli T1+T3 migają: konserwacja filtra przeciwwęglowego.

Podczas 10" można przywrócić filtr przeciwtłuszczowy wciskając T1+T2 i przywrócić filtr przeciwwęglowy wciskając T1+T3. Po przywróceniu, kombinacje przycisków szybko migną dwa razy. W tym momencie interfejs działa normalnie.

Uwaga:

W ciągu 10", okap działa normalnie, ale nie ma wzrokowych informacji zwrotnych na przyciskach prędkości. Jeżeli w ciągu 10" nie zostanie wykonana żadna czynność, LED przestanie migać i wzrokowe informacje zwrotne wrócą do normalnego stanu.

Konserwacja

Czyszczenie okapu

Do czyszczenia używać WYŁĄCZNIE szmatki zwilżonej płynnymi neutralnymi środkami czyszczącymi. DO

CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI

PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Filtr przeciwtłuszczowy

Rys. 18

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nie rysującego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Mycie w zmywarce metalowego filtra tłuszczowego może spowodować ich nieznaczne odbarwienie, to jednak nie pogarsza parametrów ich pracy.

Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę sprężynową.

Filtr na węgiel (tylko dla wersji filtrującej)

Rys. 19

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności z jaką jest wykonywane czyszczenie filtra tłuszczowego.

Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy.

NIE wolno myć lub regenerować filtra.

Filtr węglowy okrągły

Założyć po jednym filtrze z każdej strony tak, aby zakryć ochronną kratkę wirnika silnika, po czym obrócić w kierunku zgodnym z ruchem wskazówek zegara.

Aby zdemontować, obrócić w kierunku przeciwnym do ruchu wskazówek zegara.

Wymiana lampek

Okap zaopatrzony jest w system oświetlenia, który bazuje na technologii LED.

LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej.

W celu wymiany należy zwrócić się do serwisu obsługi technicznej.
