Tekniske specifikationer	Model: ELICA PRF0166938, Type: emhætte, Dimensioner: skal specificeres, Luftstrøm: skal specificeres, Lydniveau: skal specificeres, Belysning: skal specificeres, Filtertype: skal specificeres
Anvendelse	Vægmontering, Betjening: skal specificeres, Driftsformer: udsugning eller recirkulation
Vedligeholdelse og reparation	Filtre: regelmæssig rengøring, Udskiftning af filtre: skal specificeres, Vedligeholdelse: rengøring af ydersiden med en fugtig klud
Sikkerhed	Overholder gældende sikkerhedsstandarder, Regelmæssig kontrol af filtre for at undgå brandrisiko
Generelle oplysninger	Garanti: skal specificeres, Inkluderede tilbehør: skal specificeres, Kompatibilitet med køkkener: skal specificeres

Ofte stillede spørgsmål - PRF0166938 ELICA

Hvordan installerer jeg emhætten ELICA PRF0166938?

Sørg for at læse den medfølgende installationsmanual. Fastgør emhætten på væggen i en anbefalet højde på 65 til 75 cm over kogepladen.

Hvordan rengør jeg emhættens filtre?

Metalfiltrene kan vaskes i hånden med varmt vand og opvaskemiddel eller i opvaskemaskinen. Sørg for, at de er helt tørre, før de geninstalleres.

Hvilken type filter skal jeg bruge til emhætten ELICA PRF0166938?

Brug kulfiltre til recirkulation af luft og metalfiltre til udsugning af luft. Tjek produktets specifikationer for den nøjagtige model.

Hvad gør jeg, hvis emhætten ikke tænder?

Kontroller, at emhætten er korrekt tilsluttet, og at sikringen ikke er sprunget. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan justerer jeg sugekraften på emhætten?

Brug kontrolpanelet til at vælge det ønskede sugeniveau. Emhætten har normalt flere intensitetsniveauer.

Larmer emhætten? Hvad skal jeg gøre?

Et højt støjniveau kan skyldes et tilstoppet filter eller forkert montering. Rengør filtrene og sørg for, at emhætten er korrekt installeret.

Hvordan ved jeg, hvornår det er tid til at udskifte kulfilteret?

Det anbefales at udskifte kulfilteret hver 3. til 6. måned afhængigt af brug. Dårlig ydeevne eller en ubehagelig lugt er tegn på, at det skal udskiftes.

Emhætten suger ikke ordentligt, hvad gør jeg?

Kontroller, at filtrene ikke er tilstoppede, og at emhætten er korrekt installeret. Sørg også for, at aftrækskanalen ikke er blokeret.

Kan jeg bruge emhætten uden aftrækskanal?

Ja, emhætten ELICA PRF0166938 kan bruges i recirkulationsmode med kulfiltre, hvis udendørs aftræk ikke er muligt.

Hvor kan jeg finde reservedele til min ELICA emhætte?

Reservedele kan bestilles direkte hos ELICAs kundeservice eller via autoriserede forhandlere.

BRUGSANVISNING PRF0166938 ELICA

DA Bruger- og monteringsvejledning

strømkrets til strømnette og fastslár at alt fungerer korrekt, mA man alltid kontrollere at strømledningen er korrekt montert.

Sett et pâ hver side som skal dekke begge beskyttelsesgitre ne til motorens rotor, og drei med urviseren.

Drei mot urviseren for a demontere.

Ventilatoren er utstyrt med et belysningssystem basert pa LED-teknologi.

Henvend deg til tekniisk service nár LED-paere ne skal skiftes ut.

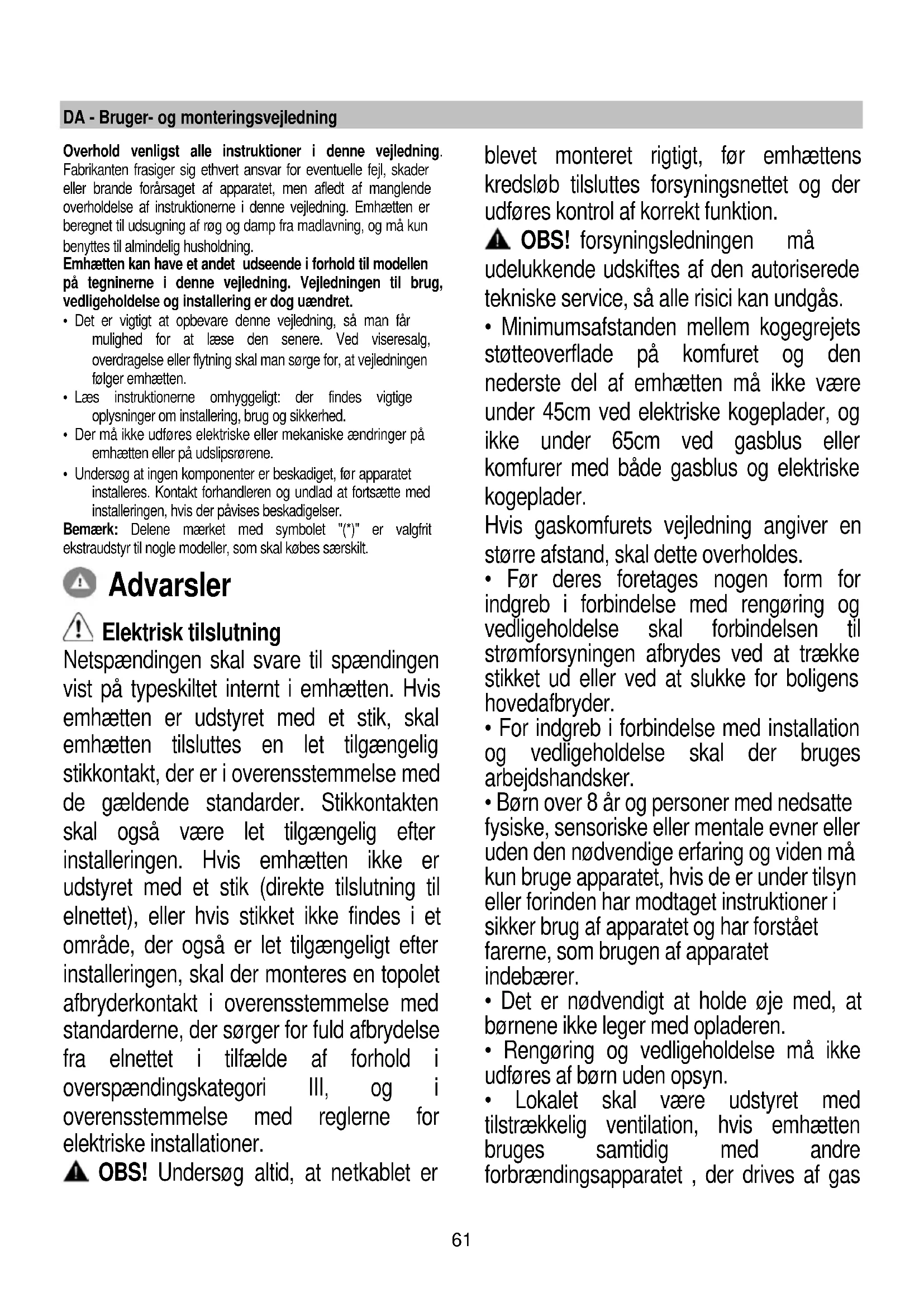

DA - Bruger- og monteringsvejledning

Overhold venligst alle instruktioner i dette vegledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i dette vegledning. Emhætten er beregnet til udsgnig af røg og damp fra madlavning, og mA kun benytttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegninerne i/DDne vegledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

• Det er vigtigt at opbevare deutschevejledning, sa man far mulighed for at laese den senere. Ved viseresalg, overdragelsellerflyingskalman sorgefor,atvejledningen folger emhætten.
• Laes instruktionerne omhyggeligt: der findes vigtige ophysninger ominstallering, brug og sikkerhed.
• Der må ikke udføres elektriske eller mekaniskeændringer pa emhæten eller på udslipsrørene.
• Undersøg at ingenkomponenter er beskadiget, før apparatet installereres. Kontakt forhandleren og undlad at fortseette med installereringen, hvis der pavises beskadigelser.

Bemærk: Delene maerket med symbolet (^*) er valgrit ekstraudstyr til nogue modeller, som skal kobes saerskilt.

Advarsler

! Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontaktenskal også vår let tilgængelig after installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutting til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt after installeringen, skal der moneres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglner for elektriske installationer.

OBS! Undersøg altid, at netkablet er

blevet monteret rigtigt, for emhættens kredslob til Sluttes forsyningsnettet og der udføres kontrol af korrekt Funktion.

OBS! forsyningsledningen ma udelukkende uskiftes af den autoriserede tekniske service, sa alle risici kan undgås.

• Minimumsafstanden mellem kogegjets stotteoverflade på komfuret og den nederste del af emhætten på ikke under 45cm ved elektriske kogeplader, og ikke under 65cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholds.

F or deres foretages nogen form for indgreb i forbindelse med rengaring og vedligeholdelse skal forbindelsen til strormforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
- For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
- Børn over 8 År og personer med nedsatte fysisiske, sensoriske eller mentale evner ullen den nødvendige erfaring og viden må kun bruge apparatet, hvis de er under tilsyn aller forinden har modtaget instruktioner i sikker brug af apparatet og har forstæt farerne, som brugen af apparatet indebærer.
- Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.
- Rengoring og vedligeholdelse ma ikke udføres af børn uten opsyn.
Lokalet skal vare udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparatet , der drives af gas

eller andre brændstoffer.

• Emhætten skal rengøres med hyppige mellemrum, bade indvendigt og udvendigt (MINDST EN GANG OM MANEDEN).
  Overhold under alle omstændigheder anvisingerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medforer fare for brand. Det er strengt forbudt at tilberede mad under aben ild under emhætten.

• Ved udskiftning af øren ma du kun anvendes den type lyspær, der er angivet i afsnittet om vedligeholdelse/udskiftning af øre i/DDne manual.

Brug af aben ild er skadeligt for filtrene og kan medfore en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udfores under overvagning for at undgå, at olien overophedes og antændes.

PAS PA! När kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

Apparatet ma化进程 tilsluttes stromforsyningen, for installationen er helt fuldfort.
Hvad angar de anviste tekniske og sikkerhedsmaesige forholdsregler til udledning af rog, skal du omhyggeligt overholde de lokale myndigheders forskritter.
Den udsugede luft ma ikke tilfores en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.

ADVARSEL! Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.

• Du magressive bruge aller afterlade emhaeten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød.
• Brug aldrig emhaeten Eden en korrekt monteret rist!

• Emhættens overflade på ALDRIG anvendes som afsætningsplade, medindre dette er udtrykkelet angivet.

• Brug kun de medfolgende fastspaendingsskruer til produktet i forbindelse med installationen eller - safremt de/DDke medfolger - skal du indkobe den korrekte type skruer.

• Brug skruer af korrekt laengde, som anfort i installationsvejledningen.
• I tvivilstilfaelde bār du kontakte dit autoriserede servicecenter aller en kvalificeret tekniker.

ADVARSEL! Brug ici sammen med en programmeringsenhed, timer, separat fjernbetjening aller ande enheder, der aktiveres automatisk.
- Produktet er godkendt til installering på kogeplader op til højst 6 blus.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale,komponenter og stoffer, der kan vare skadelige for messneskers sundhed og for miljoet, his kasseret elektrisk og elektronisk udstyr ikke handteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstaende

overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles saerskilt.

AlleCOMMUNER har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afeveres af borgenpe pa genbrugsstationer og andre indsamlingssteder erler bliver afhentet direkte fra husholdningerne. Naermere information kan fas hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON pa emhættens laveste hastighed, nár du begynder at lave mad og sluk den forst et par minutter after endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvor det er nudvendigt. Udskift kulfilteret/kulfiltrtrene, nár det er nudvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfILTERet/fedtfiltrene, nár det er nudvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen.

Brug

Emhætten er beregnet til udsugning af rog og damp fra madlavning, og mA kun benyttes til almendelig husholdning.

Emhaeten er udviklet til brug i den sugende udgave med ekstem udledning aller den filtrerende udgave med intern recirculation.

Udsugningsudgave

Dampen ledes udenfor vha. et afraksr or fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftraeksroretsdiameter skal svare til diameteren pa forbindelsesringen.

OBS!

Hvis emhaeten er udstyret med kulfitre, skal disse filtre fjernes.

Tilsnut emhaeten til afraksrør og afrakshullet i væggen, som skal have en diameter, der passer til luftudsgningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og stoen öges betydeltigt.

Producenten fraeegger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er SSE kort som muligt.
! Benyt et rør, der har SSE kurver som muligt (max. vinkel pa kurven: 90^
! Undgå drastiske ændringer i rørets tværsnit.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, for luften sendes tilbage i lokalet. For at benyttte emhaeten i donne udgave skal der monteres et supplerende filtreringssystem baseret på aktiv kul.

Installering

Som beskrevet på installeringsskitserne, udbor 6 huller (Ø 8mm dybde 40 mm), i positionerne, der er vist på udborgingsskabelonen, for at fastgåre emhæften og bojlen, der støtter kamen. Kontroller, after installingen, at emhætte og kamin er perfekt opstilet.

Montering

Førinstallering:

• Undersøg at det kobe products har passende dimensioner til det valgte installeringssted.
  Fjem det/de aktive kulfilter/kulfiltrre, hvis de leveres med emhaeten (læs øgså det relevante aftsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhaeten i den filtrerende udgave.
  Sorg for, at der icke (af transporthensyn) er tilbehør internet i emhaeten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal ære tilstrækkelig robust til at bære emhættens vægt.

Funktion

Model A

I	II	III>	L
T1	T2	T3	T4	T5

Model B

I	II	III	L
T1	T2	T3	T4	T5

Forstesthatighed(T1)

Tryk på T1 for at aktivere Forste hastighed. Lysdioden tender med fast lys, nar functioren er aktiveret. Tryk igen på T1 for at slukke emhætten.

Anden hastighed (T2)

Tryk på T2 for at aktivere,anden hastighed. Lysdioden taender med fast lys, nar funktionen er aktiveret. Tryk igen på T2 for at slukke emhaeten.

Tredje hastighed og BOOSTER(forstærker) (T3) kun model A

När emhaeten er deaktiveret, eller Forste aller,anden hastighed er aktiveret, kan tredje hastighed aktiveres ved at trykke på knappen T3, og lysdioden taender med fast lys.

Boosteren tænder, hvis man trykker pa T3 ingen. Boosteren kan kun aktiveres, när tredje hastighed er aktiveret. Lysdiode

T3 begynder at pulsere, nár boosteren tænder. Mens boosteren er i drift er det muligt at skifte til første aller,anden hastighed ved at trykke på den onskede hastighedsknap T1 eller T2,boosteren slukker,og den valgte hastighed aktiveres.

TrykigenpTa3foratslukkeemhaeten,narboosterenertendt.

After 5' slukker boosteren automatisk, og tredje hastighed aktiveres automatisk.

Tredje hastighed (T3) kun model B

Tryk på T3 for at aktivere,anden hastighed. Lysdioden tender med fast lys, nar funktionen er aktiveret. Tryk igen på T3 for at slukke emhætten.

Timer (T4)

Timeren kan aktiveres, nar Forste,性和r er tredje hastighed er aktiveret. Nar Funktionen er aktiveret, tender bade lysdioden for Timer (T4) og for den tidligere valgte hastighed (T1/T2/T3) med fast lys.

Timerens varighed afhaenger af den valgte hastighed:

Første hastighed T1 = varighed 20^

Anden hastighed T2 = varighed 15'.

Tredje hastighed: T3 = varighed 10'.

När en hastighed er tidsindstillet, kan man deaktivere timeren ved at trykke på T4, eller en af de to andre ikke aktive hastigheder. For at slukke emhaeten skal man ingen trykke på den hastighed, der tidigere blev tidsindstillet.

BEMERK: kun model A

Timeren kan ikke aktiveres nag boosteren er aktiv. Emhætten slukker nár tiden udlober Nár en hastighed er tidsindstillet, kan man skifte til andre hastigheder ved at trykke på knappen for den ønskede hastighed, hermed slukkes timeren.

Lys (T5)

Lyset kan tændes nár som helst ved at trykke pa tasten T5. Lysdioden taender med fast lys, nár funktionen er aktiveret.

Indstilling af filter

Filterets indicatorer kan kun aktiveres aller deaktiveres med slukket emhætte.

Tryk lenge pa T2+T3 for at abne konfigurationsmenuen, T1 begynder at blinke, nár du er i menuen.

Standardindstillingen er:

• fedtfilter indicator (T2) taendt, derfor aktiv;

• lugtfilter indicator (T3) slukket, derfor/DDAktiv.

T2aktiver/deaktiverfedtfilterindikatoren.T3

aktiverer/deaktiverer lugtfilterindikatoren. Tryk lange på T1 eller vent 10"for at forlade menuen

Gendannelse af filter

Emhæten siganlerer med jævne mellemrum, at filtre ne kal vedligeholds:

• fedtfilter hver 40 timer;

-lugtfilter hver 160 timer.

I dette tilfæde signalerer grænsefladen to typ erhov i 10" nár emhaeten er slukket, og brugeren berør en vilkårlig knap:

• hvis T1+T2 pulserer: vedligeholdelse af fedtfilter;

• hvis T1+T3 pulserer: vedligheholdelse af lugtfilter.

I lobot af de 10" er det muligt at gendanne fedtfilteret ved at trykke pa T1+T2 og gendanne lugtfilteret ved at trykke pa T1+T3 Efter aflsuttet gendannelse blinker kombinationerne af knapper hurtigt to gange. Graansefladen fungerer nu som saedvanligt.

Advarsel:

I lobot af de 10" fungerer emhætten normalt, men der vil ikke visuelle feedback på hastighedsknapperne. Hvis der ikke udføres noget indgrep i lobot af de 10", stopper lysdioderne med at pulsere, og den visuelle feedback vender tilbage til normal.

Vedligeholdelse

Rengoring

Ved rengoring ma der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengrangismidler i flydende form.

ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGÖRING.

Undga brug af Produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Fedtfilter

Fig. 18

Tilbageholder de fedtparticler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres en gang om maneden med milde rengøringsmidler; filteret kan øgsa vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Trak i fjederhandtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 19

Filteret opfanger lugt fra madlavning.

Kulfilteret skal udskiftes haver 4. Maned, hvis emhaeten ikke benyttes intensivt, ell erffere.

Kulfilteret kan IKKE vaskes aller genanvendes.

Rundt kulfilter

Laeg et filter til dækning i hver side af beskyttelsesristene for motorens drejehjul, og drej derefter med uret.

Ved afmontering skal man dreje mod uret.

Udskifting af lyspaererne

Emhaeten er udstyret med et belysningssystem baseret pä lysdiode-teknologi.

Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange längere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

Ved udskifting bedes man kontakte den tekniske servicetjeneste.
